基于STM32F4XX标准库的保姆级FreeRTOS环境快速部署指南

1. 引言

2. 准备工作

  • 硬件需求：
    • STM32F4XX开发板（本文以STM32F407为例）。
  • 软件需求：
    • 开发环境：Keil MDK。
    • STM32标准外设库（版本1.8.0或更高）。
    • FreeRTOS源码（版本10.4.3或更高）。

3. 创建基础STM32F4标准库工程

  • 步骤详解：
    • 在Keil MDK中新建工程，选择STM32F4XX芯片型号。
    • 添加标准外设库文件：启动文件、系统初始化代码、外设驱动。
    • 配置工程选项：设置编译器优化、链接脚本。

4. 集成FreeRTOS到工程

4.1 最新维护版本下载

FreeRTOS源码地址：\FreeRTOS-LTS\FreeRTOS\FreeRTOS-Kernel

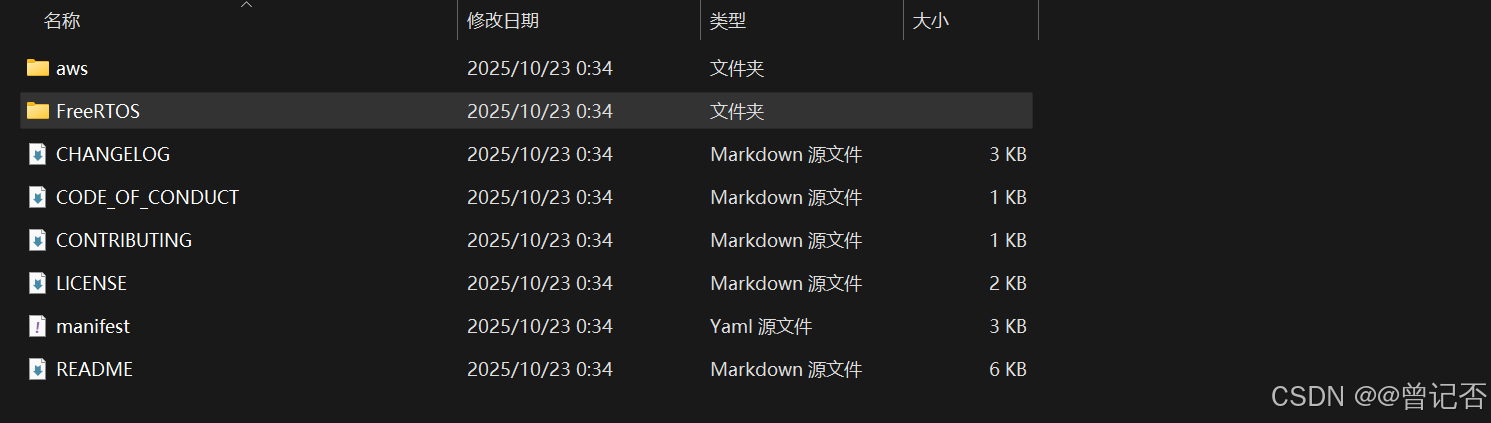

在这里插入图片描述

4.2 历史版本下载

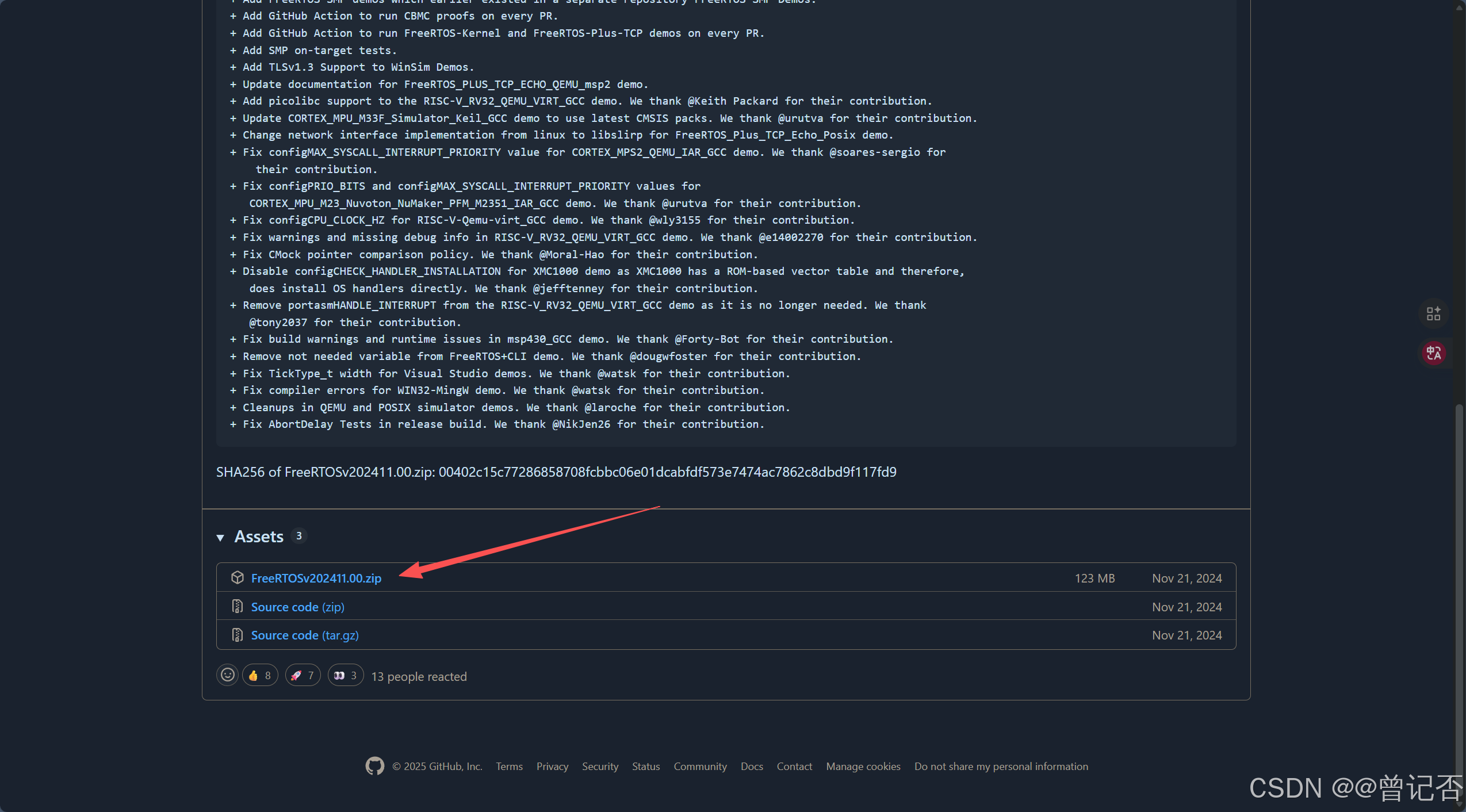

源码下载地址：https://github.com/FreeRTOS/FreeRTOS/releases/tag/202411.00
在这里插入图片描述

下面以最新源码进行部署！！！

4.3 核心目录结构

FreeRTOSv202406.04-LTS
├── FreeRTOS          # 内核源码及演示项目
│   ├── Source        # 实时内核源码
│   │   ├── include   # 核心头文件（task.h/queue.h等）
│   │   ├── portable  # 硬件/编译器适配层
│   │   │   └── RVDS/ARM_CM4F  # STM32F4 Cortex-M4F移植文件
│   │   │       ├── port.c       # 任务切换/中断处理底层代码
│   │   │       └── portmacro.h # 硬件寄存器定义
│   │   └── MemMang    # 内存管理算法
│   │       └── heap_4.c        # 动态内存分配方案
│   └── Demo          # 官方示例工程
│       └── CORTEX_STM32F4_Keil # STM32F4移植模板+配置文件
└── FreeRTOS-Plus     # 扩展功能库（可选）

  1. FreeRTOS-Kernel（内核源码）
    准备工作：

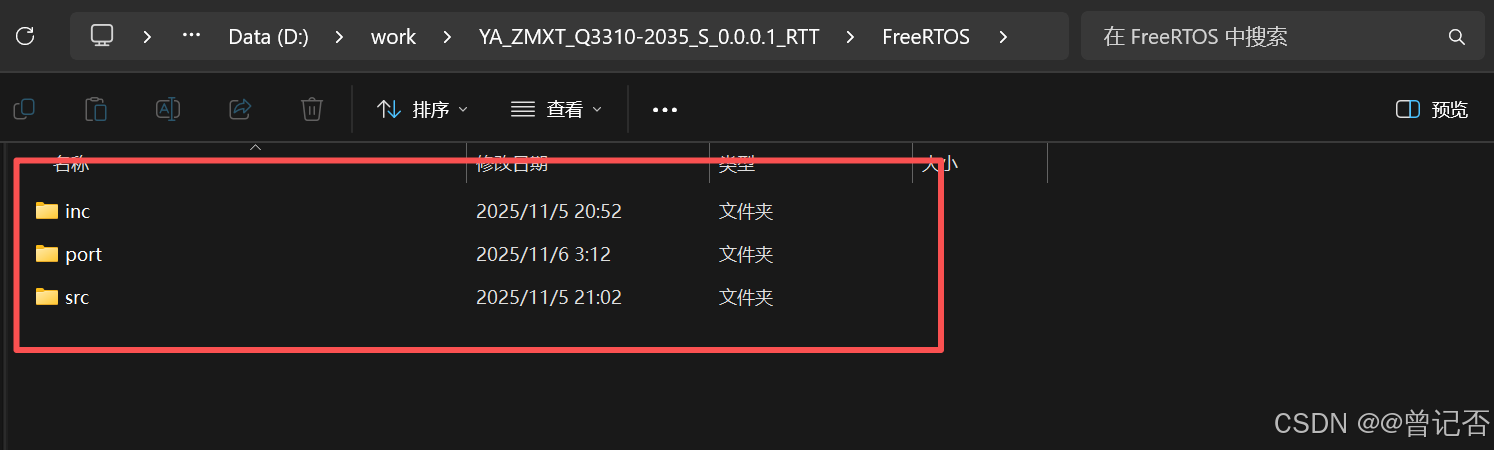

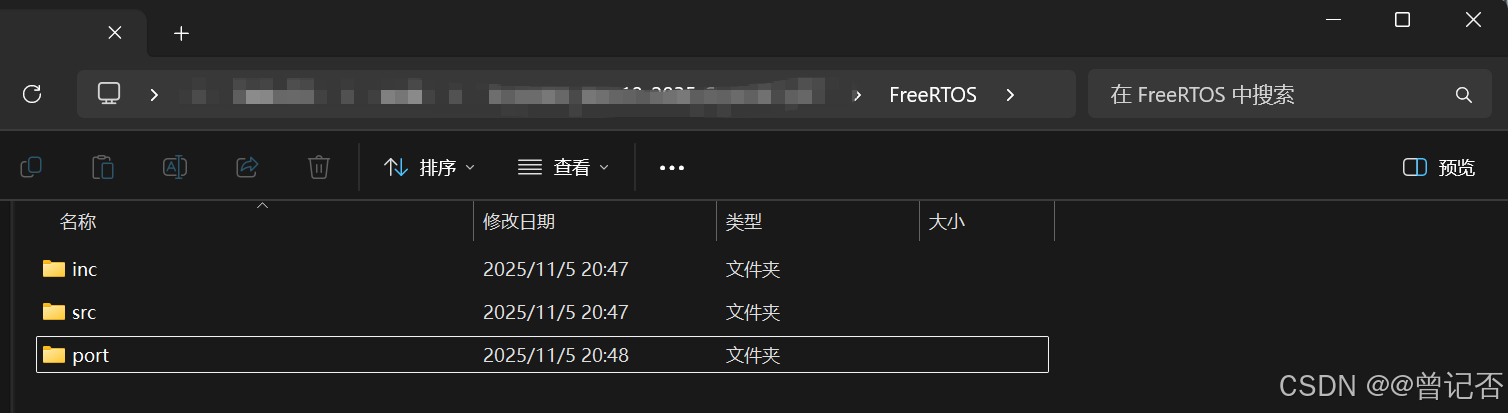

    准备三个文件夹用于对源码的重新分装，如下图所示：
    在这里插入图片描述

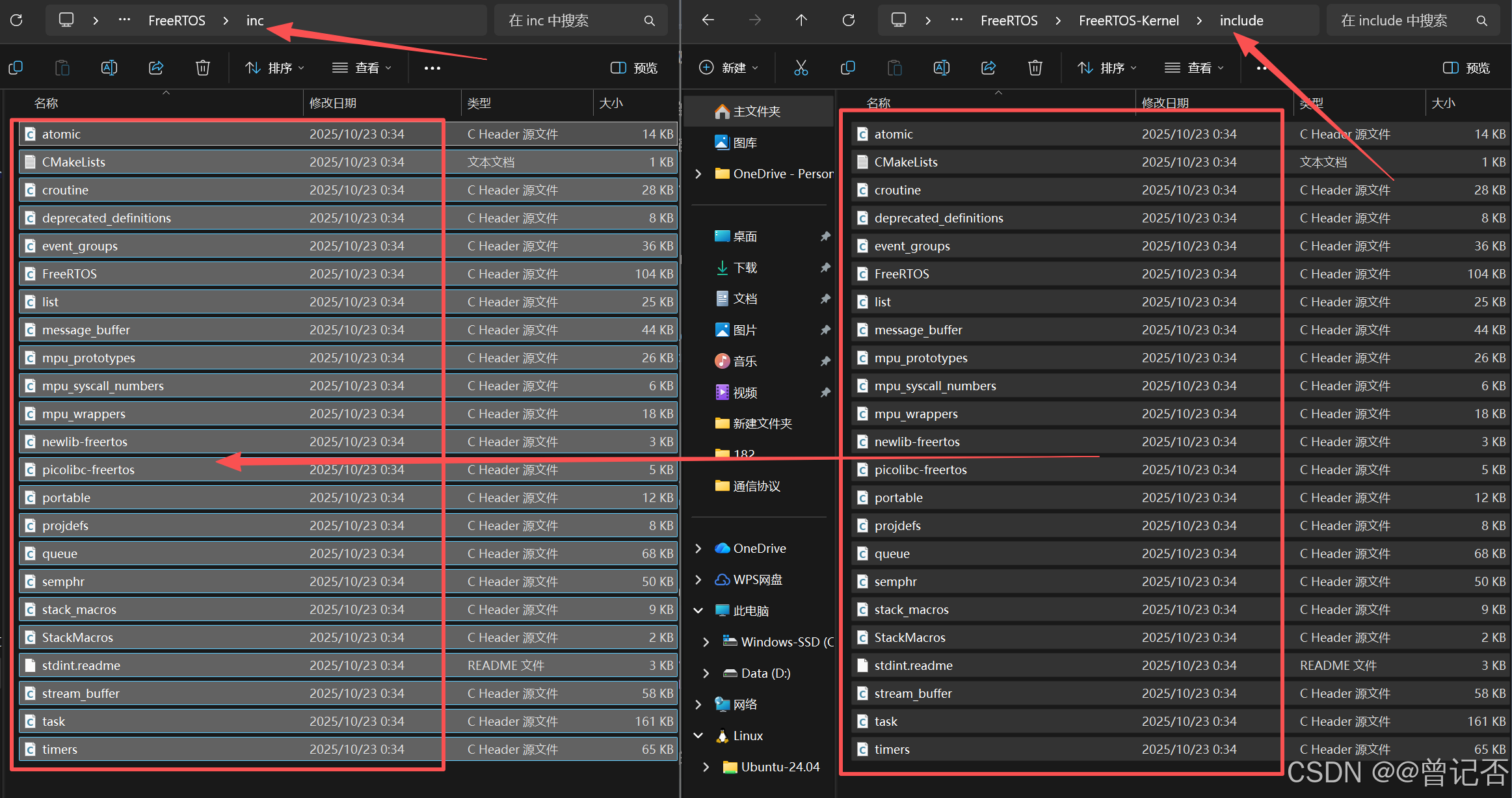

    • Source/include：头文件（如task.h、queue.h），定义API接口和内核数据结构。
      在这里插入图片描述

    • Source/portable：硬件/编译器适配层

    • RVDS/ARM_CM4F：STM32F4（Cortex-M4内核）的移植文件（如port.c、portmacro.h），包含任务切换、中断处理等底层代码。
      在这里插入图片描述

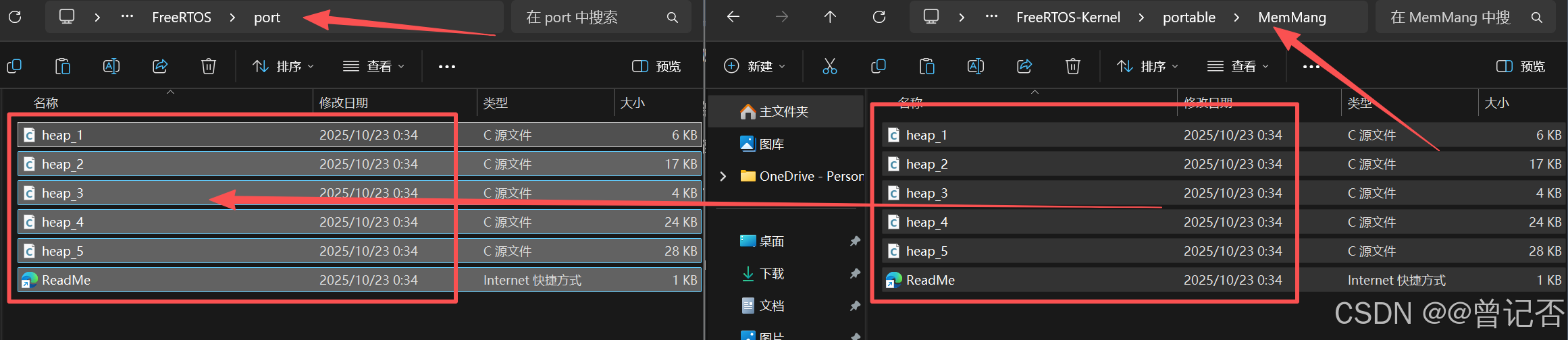

    • MemMang：内存管理算法（如heap_4.c，五选一），实现动态内存分配。
      在这里插入图片描述

    • Source：内核核心文件

      • tasks.c：任务管理
      • list.c：双向链表实现
      • queue.c：队列和信号量
      • timers.c：软件定时器

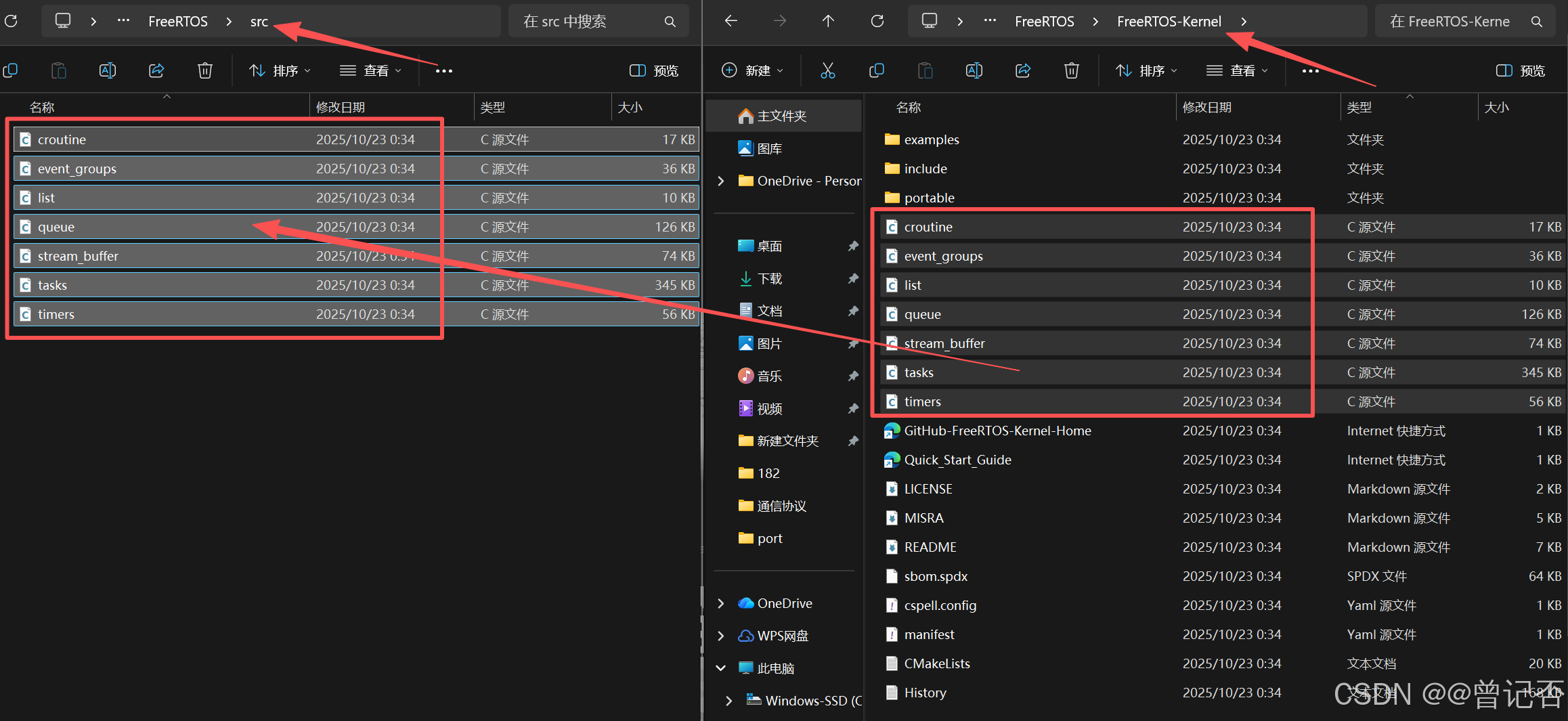

        在这里插入图片描述

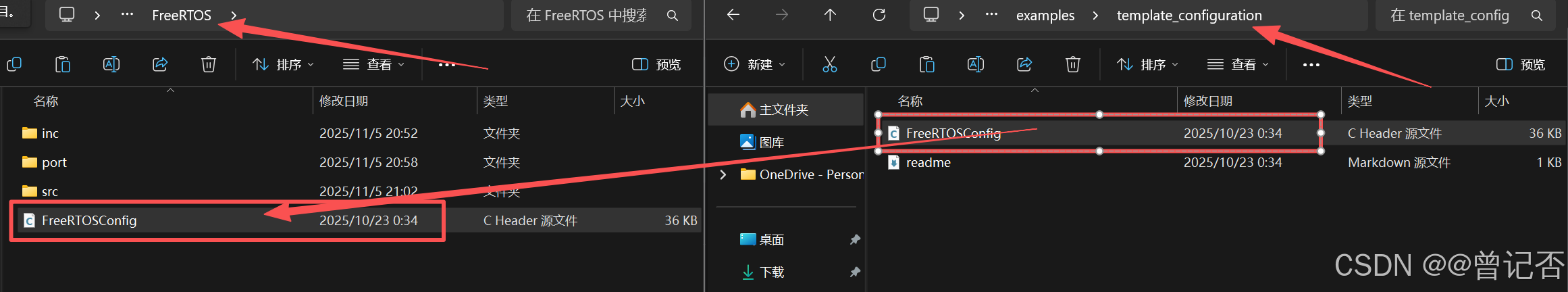

  2. Demo/CORTEX_STM32F4_Keil：官方示例工程，含STM32F4的移植模板和配置文件（如\FreeRTOS-LTS\FreeRTOS\FreeRTOS-Kernel\examples\template_configuration\FreeRTOSConfig.h）。
    在这里插入图片描述

  3. FreeRTOS-Plus：扩展功能库（如TCP/IP、加密模块），可按需集成。

4.3 关键文件功能详解

  • FreeRTOSConfig.h：内核配置文件，需根据硬件定制

  • port.c：硬件适配核心

    • 实现任务上下文切换（xPortPendSVHandler）、SysTick中断处理等。
    • STM32F4需使用ARM_CM4F目录下的文件，支持FPU（浮点单元）。

  • heap_4.c：内存管理方案，提供动态内存分配和碎片合并。

4.4 STM32F4XX标准库部署步骤

  1. 源码集成

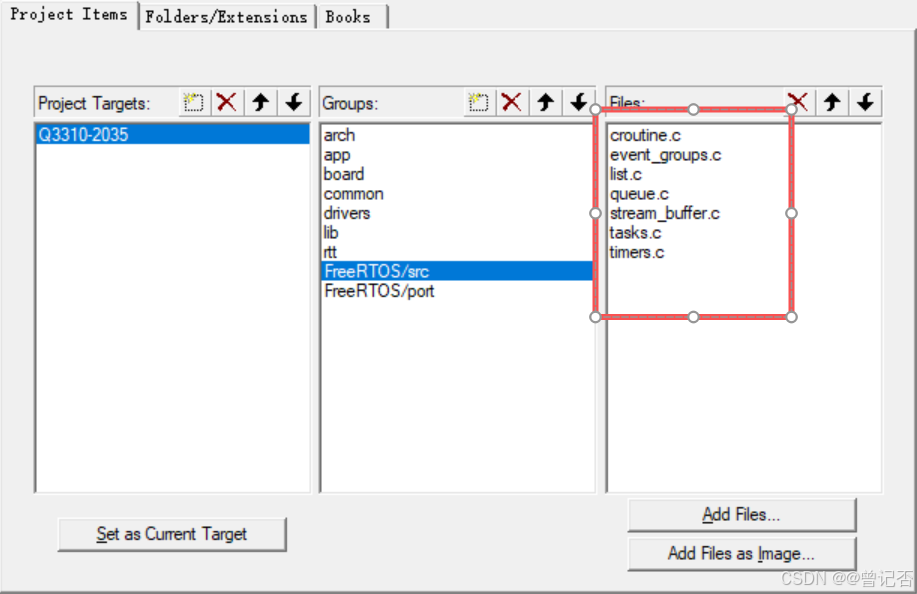

    • 将FreeRTOS-Kernel/Source全部文件添加至工程。
      在这里插入图片描述

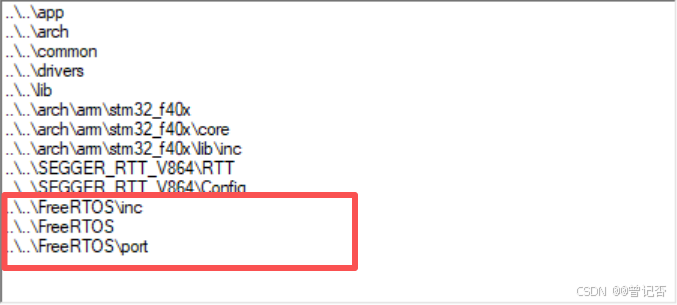

    • 复制portable/RVDS/ARM_CM4F到工程目录，包含port.c和portmacro.h。

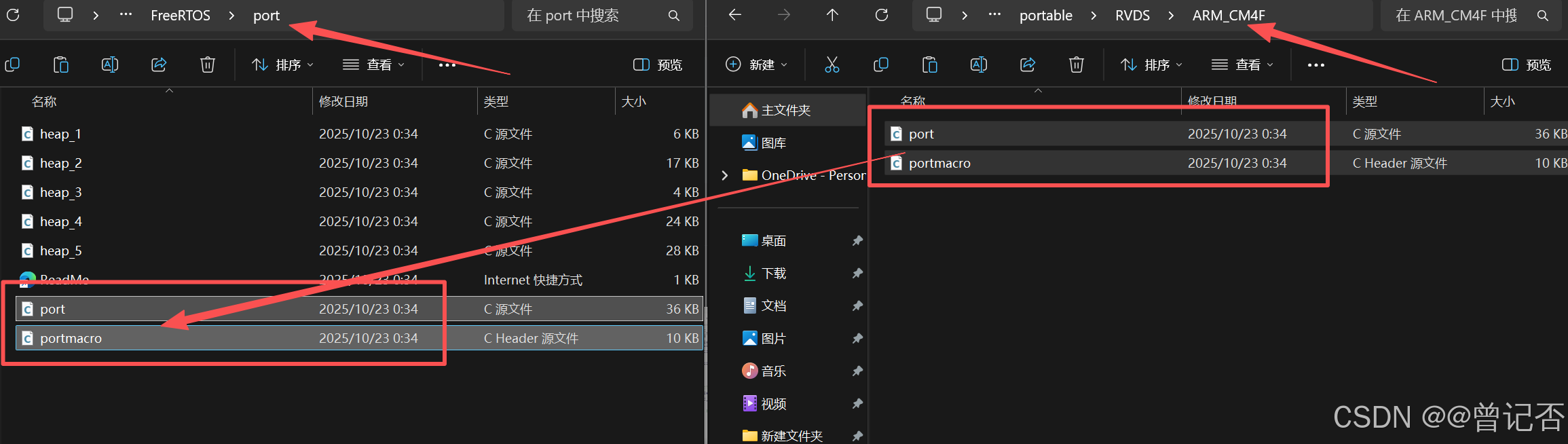

      在这里插入图片描述
    • 添加portable/MemMang/heap_4.c到工程。

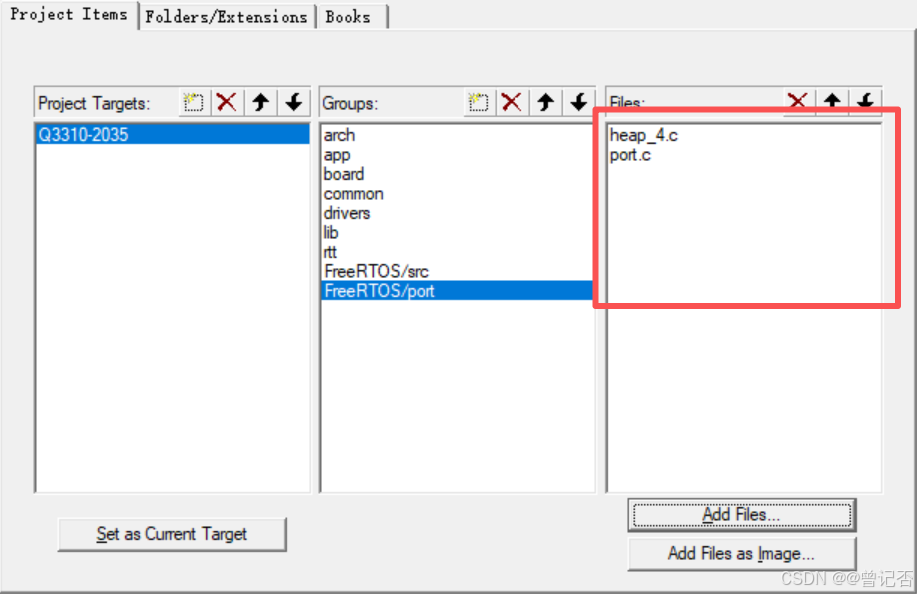

在这里插入图片描述

  1. 配置文件调整

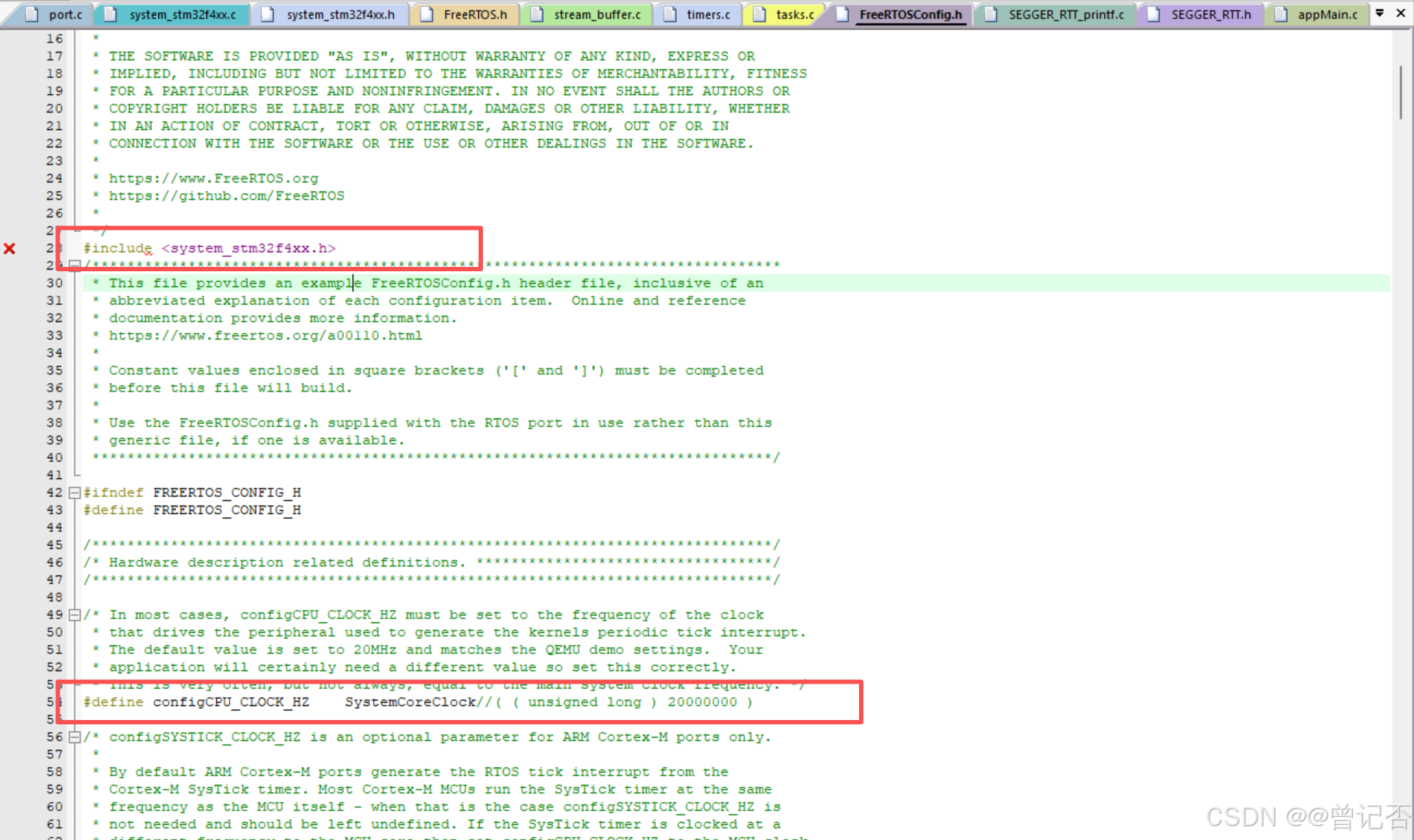

    • 在工程中创建FreeRTOSConfig.h，配置参数如：

      #define configCPU_CLOCK_HZ SystemCoreClock // 使用系统定义的时钟

      在这里插入图片描述

      编译错误：在 FreeRTOSConfig.h 中启用了 configCHECK_FOR_STACK_OVERFLOW，但没有实现 vApplicationStackOverflowHook 函数。

      .\Objects\Q3310-2035.axf: Error: L6218E: Undefined symbol vApplicationStackOverflowHook (referred from tasks.o).
Not enough information to list image symbols.

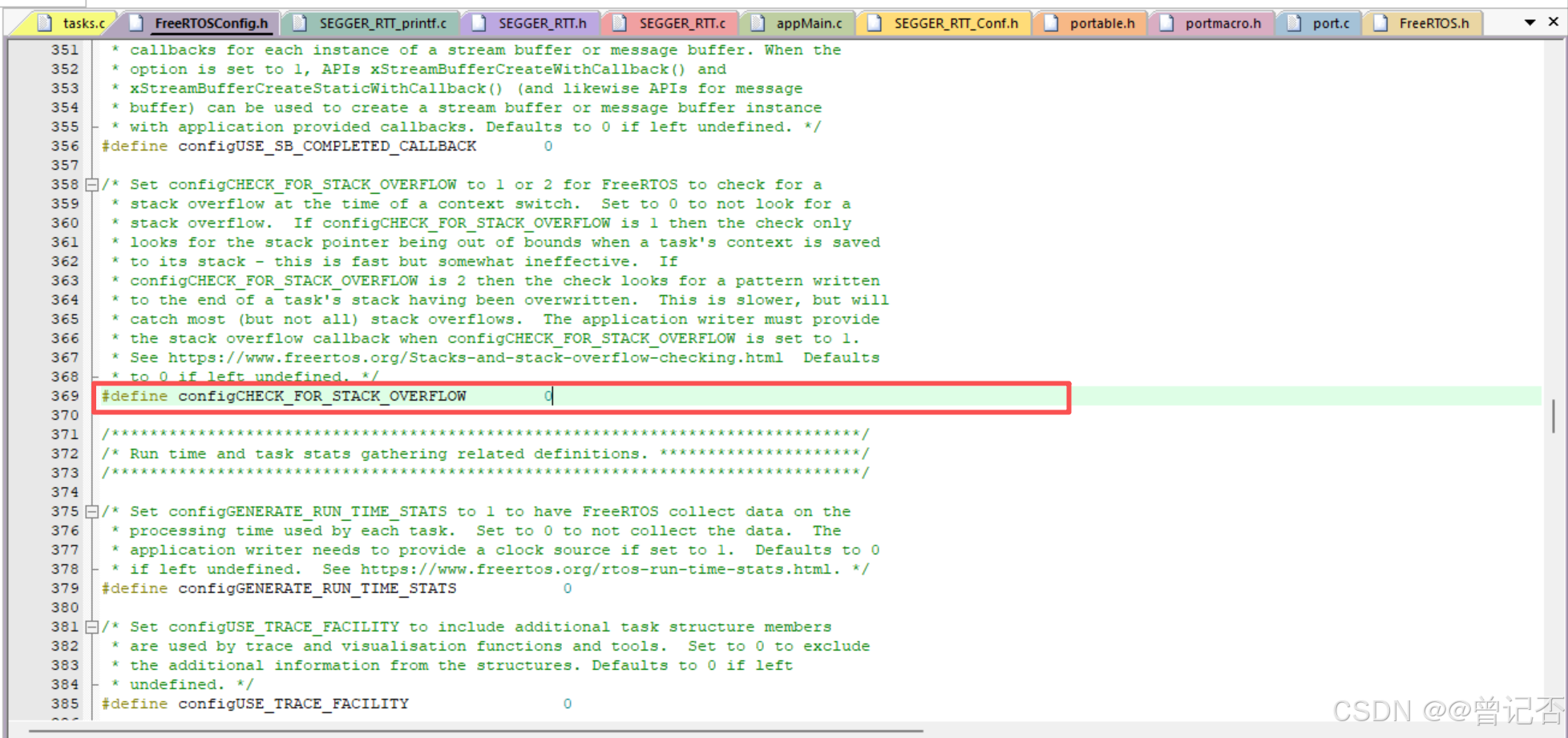

      禁用栈溢出检查
      在这里插入图片描述

      编译错误：在Cortex-M3/M4处理器上，configMAX_SYSCALL_INTERRUPT_PRIORITY 必须设置为一个非零值，用于定义能够调用FreeRTOS API的中断的最高优先级。

      ..\..\FreeRTOS\port\port.c(42): error:  #35: #error directive: configMAX_SYSCALL_INTERRUPT_PRIORITY must not be set to 0.  See http: /*www.FreeRTOS.org/RTOS-Cortex-M3-M4.html */
      #error configMAX_SYSCALL_INTERRUPT_PRIORITY must not be set to 0.  See http: /*www.FreeRTOS.org/RTOS-Cortex-M3-M4.html */
..\..\FreeRTOS\port\port.c: 0 warnings, 1 error

      为什么这样设置？

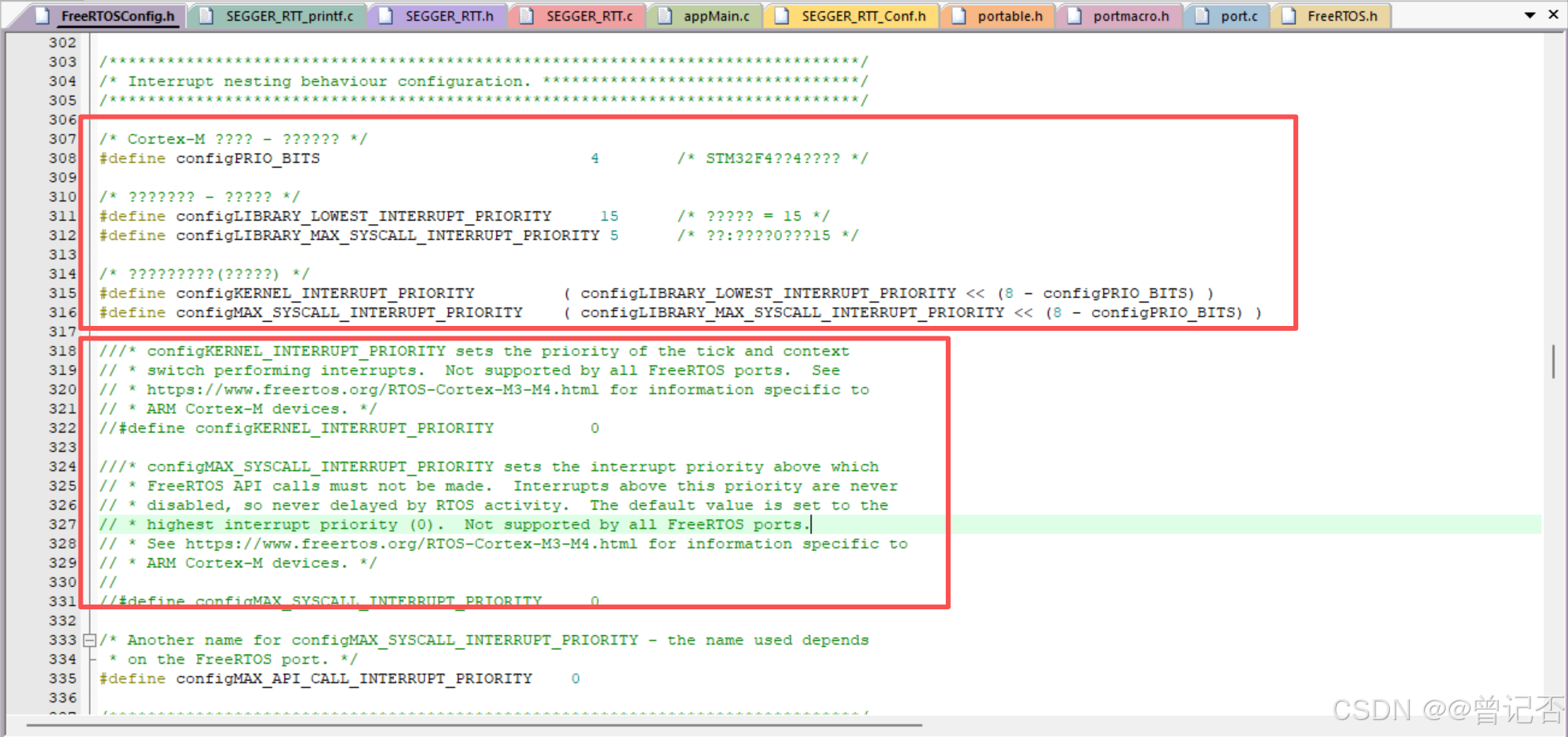

      优先级数值范围：STM32F4使用4位优先级，范围是0-15（0最高，15最低）

      配置含义：

      configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY = 5

优先级 高于5 的中断：不能调用FreeRTOS API，不会被RTOS延迟

优先级 5及以下 的中断：可以调用FreeRTOS API，可能被RTOS延迟

      典型分配：

      优先级0-4：用于系统关键中断（如SysTick、PendSV）

优先级5-15：用于普通外设中断，可以安全调用FreeRTOS API

      快速修复检查清单

      ✅ 确保 configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 设置为 1-15 之间的值

✅ 确保 configLIBRARY_LOWEST_INTERRUPT_PRIORITY 设置为 15

✅ 确保 configPRIO_BITS 设置为 4（对于STM32F4）

✅ 重新编译工程

      在这里插入图片描述

      编译报错：configTICK_TYPE_WIDTH_IN_BITS 定义了系统节拍计数器(tick count)的位宽，但设置的值不被当前移植层支持。

      ..\..\FreeRTOS\port\portmacro.h(73): error:  #35: #error directive: configTICK_TYPE_WIDTH_IN_BITS set to unsupported tick type width.
      #error configTICK_TYPE_WIDTH_IN_BITS set to unsupported tick type width.
..\..\FreeRTOS\src\croutine.c: 0 warnings, 1 error

      /* 在 FreeRTOSConfig.h 中添加以下配置 */

/* 系统节拍计数器位宽 - 设置为32位（最常用） */
#define configTICK_TYPE_WIDTH_IN_BITS    32

/* 或者设置为16位（如果32位不支持） */
// #define configTICK_TYPE_WIDTH_IN_BITS    16

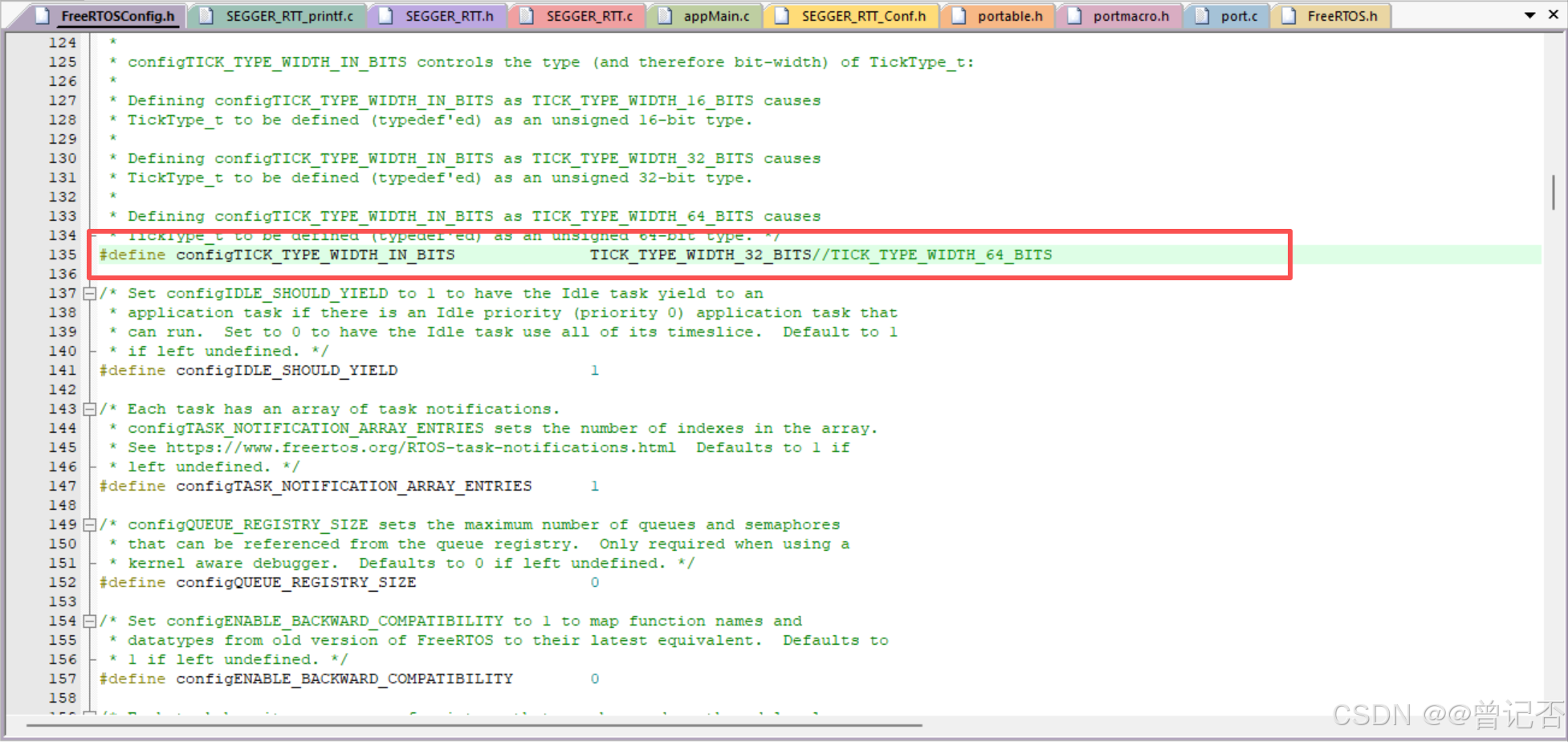

      在这里插入图片描述

5. 创建和管理FreeRTOS任务

  • 步骤详解：

    • 定义任务函数和优先级。
    • 使用xTaskCreate API创建任务。
    • 启动调度器：调用vTaskStartScheduler。

  • 代码示例：

    #include "FreeRTOS.h"
#include "task.h"

void vTaskLed(void *pvParameters) {
    for(;;) {
        GPIO_ToggleBits(GPIOD, GPIO_Pin_12);
        vTaskDelay(500 / portTICK_PERIOD_MS); // 500ms延时
    }
}

int main(void) {
     // 初始化系统时钟和GPIO
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOD, ENABLE);
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_12;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOD, &GPIO_InitStruct);
    xTaskCreate(vTaskLed, "LED Task", configMINIMAL_STACK_SIZE, NULL, 1, NULL);
    vTaskStartScheduler(); // 启动FreeRTOS调度器
    while(1); // 不应执行到此
}

    处理中断

    FreeRTOS对中断向量的修改
FreeRTOS需要接管以下三个系统异常：

SVC_Handler - 用于任务启动

PendSV_Handler - 用于上下文切换

SysTick_Handler - 用于系统节拍

    在你的中断服务程序文件（如 stm32f4xx_it.c）中，需要确保系统中断与FreeRTOS的移植层连接。通常需要：

实现 SysTick_Handler()，并在其中调用 xPortSysTickHandler()。

实现 PendSV_Handler()，并在其中调用 xPortPendSVHandler()。

注释掉 SVC_Handler() 函数，因为FreeRTOS在移植层已经提供了自己的实现。

    方法一：

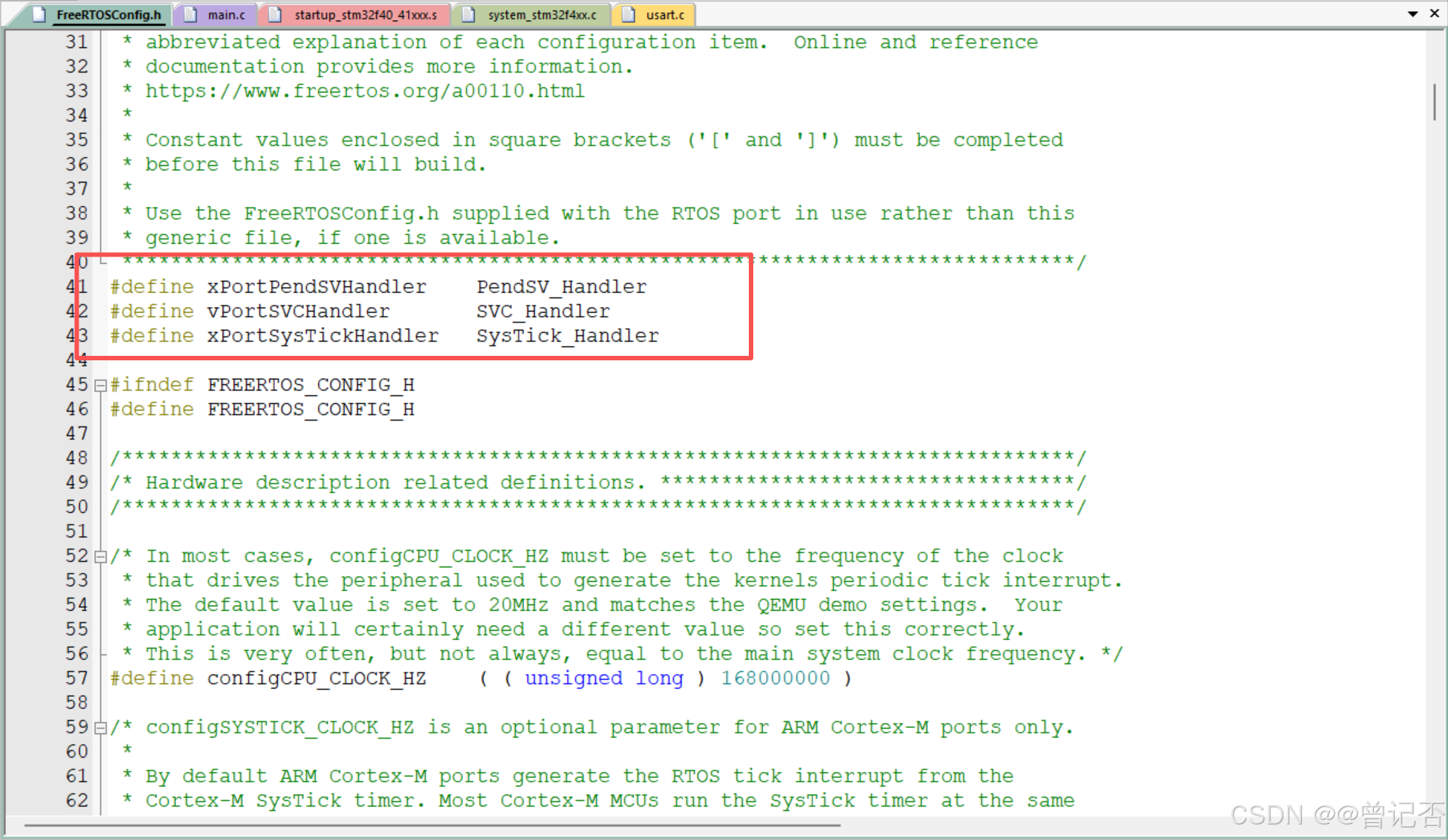

    // 在 FreeRTOSConfig.h 的最开始定义
#define xPortPendSVHandler    PendSV_Handler
#define vPortSVCHandler       SVC_Handler
#define xPortSysTickHandler   SysTick_Handler

// stm32f4xx.h删除三个中断函数

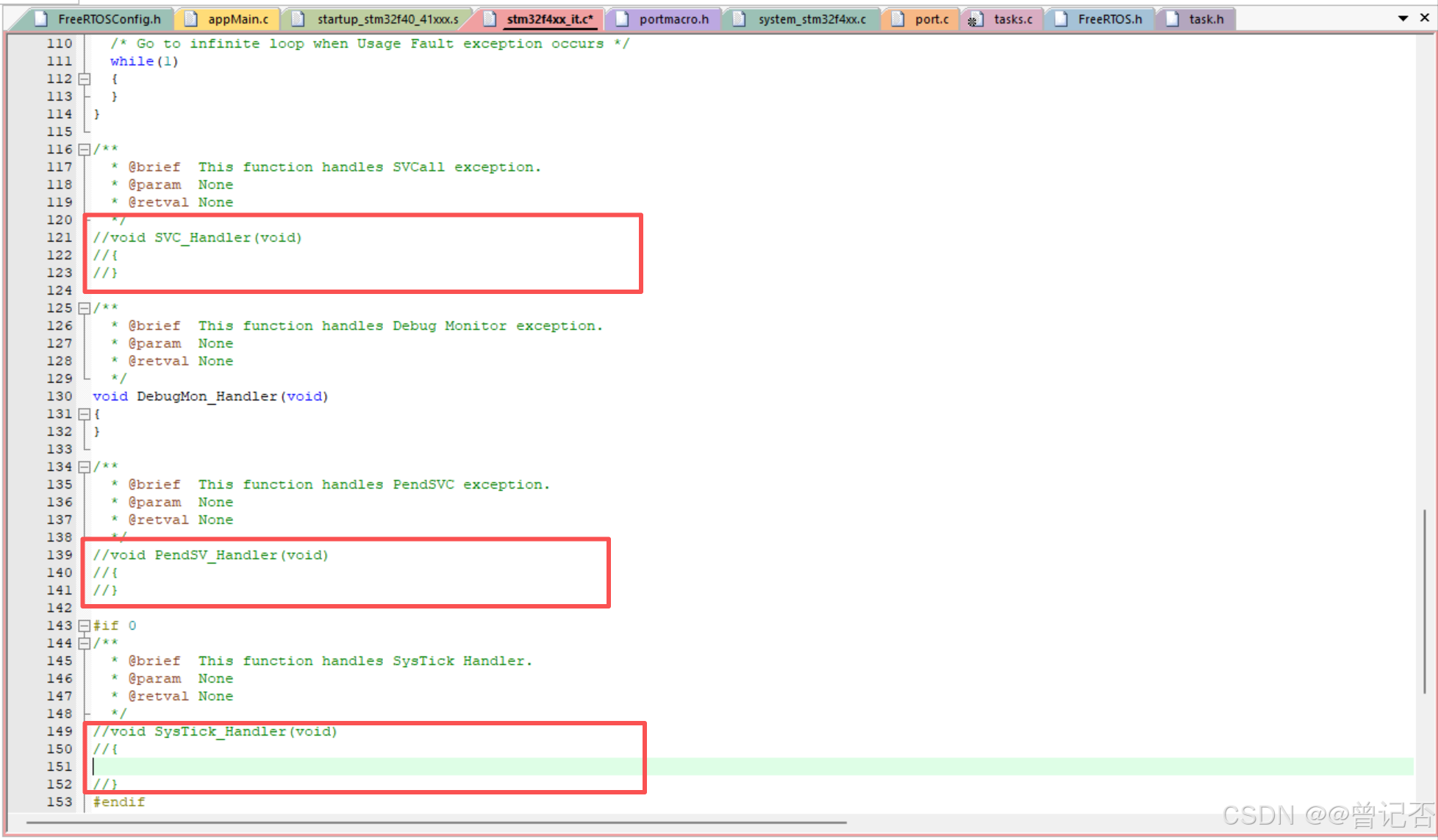

    在这里插入图片描述在这里插入图片描述
    方法二： 在启动文件中添加EXTERN声明，替换FreeRTOS中断

    ; 在 startup_stm32f40_41xxx.s 文件的开头，在 AREA 之前添加
    EXTERN vPortSVCHandler
    EXTERN xPortPendSVHandler
    EXTERN xPortSysTickHandler

; 原有的 AREA 定义继续
    AREA    RESET, DATA, READONLY
    EXPORT  __Vectors
    ; ...

; 在向量表中使用
__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler
                DCD     NMI_Handler                ; NMI Handler
                DCD     HardFault_Handler          ; Hard Fault Handler
                DCD     MemManage_Handler          ; MPU Fault Handler
                DCD     BusFault_Handler           ; Bus Fault Handler
                DCD     UsageFault_Handler         ; Usage Fault Handler
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     vPortSVCHandler            ; SVCall Handler
                DCD     DebugMon_Handler           ; Debug Monitor Handler
                DCD     0                          ; Reserved
                DCD     xPortPendSVHandler         ; PendSV Handler
                DCD     xPortSysTickHandler        ; SysTick Handler
                ；...

; 在文件后面保留弱符号：
SVC_Handler     PROC
                EXPORT  SVC_Handler                [WEAK]
                B       .
                ENDP

PendSV_Handler  PROC
                EXPORT  PendSV_Handler             [WEAK]
                B       .
                ENDP

SysTick_Handler PROC
                EXPORT  SysTick_Handler            [WEAK]
                B       .
                ENDP

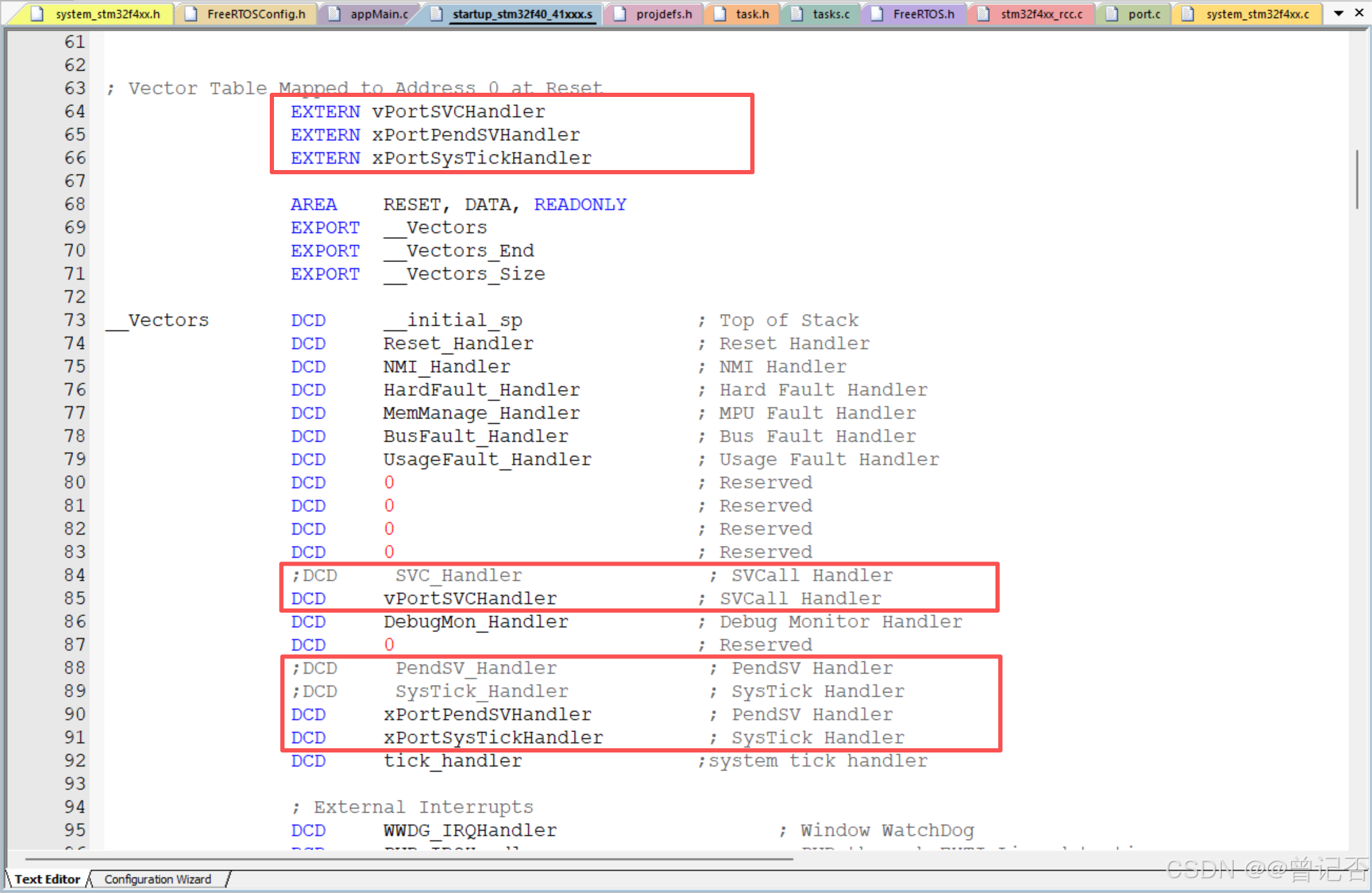

在这里插入图片描述

6. 编译、下载与测试

  • 编译步骤：
    • 在Keil MDK中编译工程，解决潜在错误（如未定义符号）。
  • 下载到开发板：
    • 使用ST-Link烧录固件。
  • 测试验证：
    • LED闪烁任务：观察开发板LED是否按预期闪烁。
    • 串口输出调试：添加UART任务输出日志，确认任务调度正常。
    • 常见测试用例：创建多个任务测试优先级切换。

7. 常见问题与解决方案

  • 堆栈溢出：
    • 症状：系统崩溃或未定义行为。
    • 解决：增大任务堆栈大小（configMINIMAL_STACK_SIZE）。
  • 调度器未启动：
    • 症状：程序卡在vTaskStartScheduler前。
    • 解决：检查FreeRTOS宏配置和中断向量表对齐。
  • 优先级反转：
    • 症状：高优先级任务被阻塞。
    • 解决：使用互斥锁或优先级继承机制

8. 总结与进阶
