通过51单片机的烧录软件STC-ISP，只需给定系统时钟频率、定时长度及8051指令集，即可轻松生成延时代码。那么这个延时是如何计算出来的？本文可以进行一些解释，如有错误请指正。

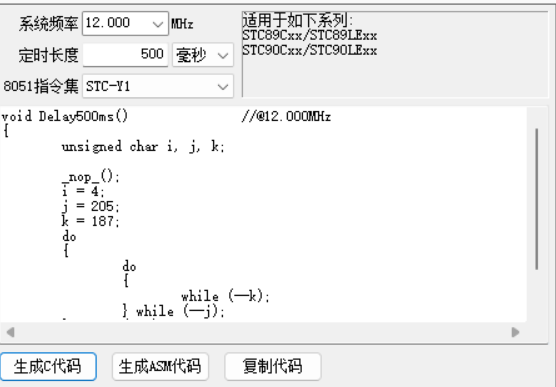

如图所示，程序生成的500ms延时代码如下：

#include <REGX52.H>

void Delay500ms() //@12.000MHz

{

    unsigned char i, j, k;//无符号数，范围0-255，为0再自减会变为255

    _nop_();

    i = 4;

    j = 205;

    k = 187;

    do

    {

        do

        {

            while (--k);

        } while (--j);

    } while (--i);

}

为方便理解，展示汇编语言版本：

DELAY500MS: ;@12.000MHz

 PUSH 30H

 PUSH 31H

 PUSH 32H

 MOV 30H,#4

 MOV 31H,#205

 MOV 32H,#180

NEXT:

 DJNZ 32H,NEXT

 DJNZ 31H,NEXT

 DJNZ 30H,NEXT

 POP 32H

 POP 31H

 POP 30H

 RET

一、先明确两个 “时间基准”

在计算延时前，必须先搞懂 8051 单片机的两个核心时间概念，这是所有计算的基础：

1. 机器周期：延时的 “最小时间单位”

1 个机器周期 = 12 个时钟周期。我们用的是 12.000MHz 系统时钟（代码里@12.000MHz就是指这个），所以：时钟周期 = 1/12MHz ≈ 0.083μs机器周期 = 12 × 0.083μs ≈ 1μs

简单说：12MHz 下，1 个机器周期 = 1 微秒，延时时间就是 “总机器周期数 × 1μs”。

2. 指令周期：每个操作的 “耗时”

单片机执行不同指令，消耗的机器周期不同。我们代码里关键指令的耗时如下：

• NOP（空操作，C 语言里的_nop_()）：1 个机器周期；
• MOV（赋值，如MOV 30H,#4）2个机器周期；（这里操作的是片内RAM，将立即数传入片内RAM，所以是2个机器周期，并非所有MOV指令都是2个，如 MOV R1,#4只需要1个机器周期）
• DJNZ（减 1 并判断跳转，汇编里的核心循环指令）：2 个机器周期；
• PUSH/POP（压栈 / 出栈）：各 2 个机器周期。

二、从 C 代码到汇编

STC-ISP 生成的 C 代码和汇编代码，逻辑是完全对应的，先理清变量和片上RAM的关系：

• C 语言里的i=4 → 汇编里用30H RAM区，即MOV 30H,#4；
• C 语言里的j=205 → 汇编里用31H RAM区，即MOV 31H,#205；
• C 语言里的k=187 → 汇编里用32H RAM区，但为MOV 32H,#180；具体原因见后文
• C 语言的三层嵌套循环（do-while） → 汇编里的三层DJNZ循环（DJNZ 32H,NEXT→DJNZ 31H,NEXT→DJNZ 30H,NEXT）。

三、核心：500ms 延时的 “机器周期叠加” 计算

延时的本质，就是把所有指令消耗的机器周期加起来，再乘以 1μs（12MHz 下）。我们按 “从内层到外层” 的顺序，一步步计算总周期：

1. 第一步：计算内层循环（最里层，DJNZ 32H,NEXT）

内层循环由32H（对应 C 语言的k）控制，初始值 180，核心是DJNZ 32H,NEXT：

• 指令逻辑：每次执行 “32H减 1 → 判断是否为 0 → 不为 0 就跳回NEXT继续循环”；
• 循环次数：从 180 减到 0，共执行 180 次；
• 每次DJNZ耗 2 个机器周期，所以内层循环总周期：180 × 2 = 360 个机器周期。

2. 第二步：计算中层循环（中间层，DJNZ 31H,NEXT）

中层循环由31H（对应 C 语言的j）控制，初始值 205，逻辑是 “每执行完一次内层循环，就判断31H是否为 0，不为 0 就重新执行内层循环”：

• 首先，31H初始 205，意味着要 “触发 205 次内层循环”；
• 但注意：第一次触发内层循环时，32H是初始值 187；后续触发时，32H已经减到 0，再次DJNZ会 “溢出”（8 位寄存器 0 减 1 变 255），所以后续内层循环会变成 256 次（从 255 减到 0）；
• 中层总周期拆解：
  • 第 1 次内层循环：360 个周期（前面算的 180×2）；
  • 第 2~205 次内层循环（共 204 次）：每次是 256×2=512 个周期（256 次DJNZ，每次 2 周期）；
  • 再加上中层自身的DJNZ 31H,NEXT：205 次，每次 2 个周期（因为每触发一次内层循环，就要执行一次中层DJNZ）；
• 中层总周期：360 +（204×512） +（205×2）= 360 + 104448 + 410 = 105218 个机器周期。

3. 第三步：计算外层循环（最外层，DJNZ 30H,NEXT）

外层循环由30H（对应 C 语言的i）控制，初始值 4，逻辑是 “每执行完一次中层循环，就判断30H是否为 0，不为 0 就重新执行中层循环”：

• 30H初始 4，意味着要 “触发 4 次中层循环”；
• 同理，第一次触发中层循环是 “非溢出状态”（31H=205），后续 3 次触发时，31H已减到 0，溢出后变成 255，中层循环会变成 “256 次内层循环 ×256 次中层循环” 的满周期；
• 外层总周期拆解：
  • 第 1 次中层循环：105218 个周期（前面算的）；
  • 第 2~4 次中层循环（共 3 次）：每次是（256×512） +（256×2）= 131072 + 512 = 131584 个周期（256 次中层循环，每次含 256 次内层循环）；
  • 再加上外层自身的DJNZ 30H,NEXT：4 次，每次 2 个周期；
• 外层总周期：105218 +（3×131584） +（4×2）= 105218+ 394752 + 8 = 499978 个机器周期。

4. 第四步：加上 压栈/出栈 和NOP的周期

别忘了代码里还有PUSH、POP、MOV，这些也要算进去：

• PUSH 30H、PUSH 31H、PUSH 32H：3 次压栈，每次 2 个周期，共 3×2=6 个；
• MOV 30H、MOV 31H、MOV 32H：3 次赋值，每次 12个周期，共3×2=6  个；
• POP 32H、POP 31H、POP 30H：3 次出栈，每次 2 个周期，共 3×2=6 个；
• RET（函数返回）：2 个机器周期；

这些额外周期总和： 6 + 6 + 6 + 2 = 20 个机器周期。

再加上调用此函数的指令周期（2个）

5. 最终：总延时时间

总机器周期数 = 外层循环周期 + 额外周期 = 499978 + 20 +2 = 500000个；总延时时间 = 总机器周期数 × 1μs =500000μs = 500ms。

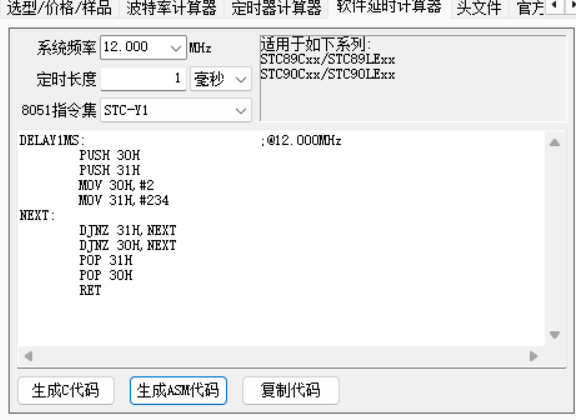

再举一个简单的例子，大家可以自行计算验证一下

（234x2+256x2+2x2)+4+4+4+2+2=1000us=1ms。

注：适用于标准STC-Y1指令集 12T模式。若为1T，则1个机器周期对应1个时钟周期。
