一、宏观理论知识的大致了解

RS232、RS422、RS485 的核心区别集中在电气特性、传输方式、拓扑结构、传输距离 / 速率和抗干扰能力，本质是为适配不同通信场景（距离、设备数量、干扰环境）设计的串行通信标准，下面用通俗的方式拆解关键差异：

1. 核心电气特性（最根本区别）

• RS232：单端信号传输，以 “地” 为参考基准。

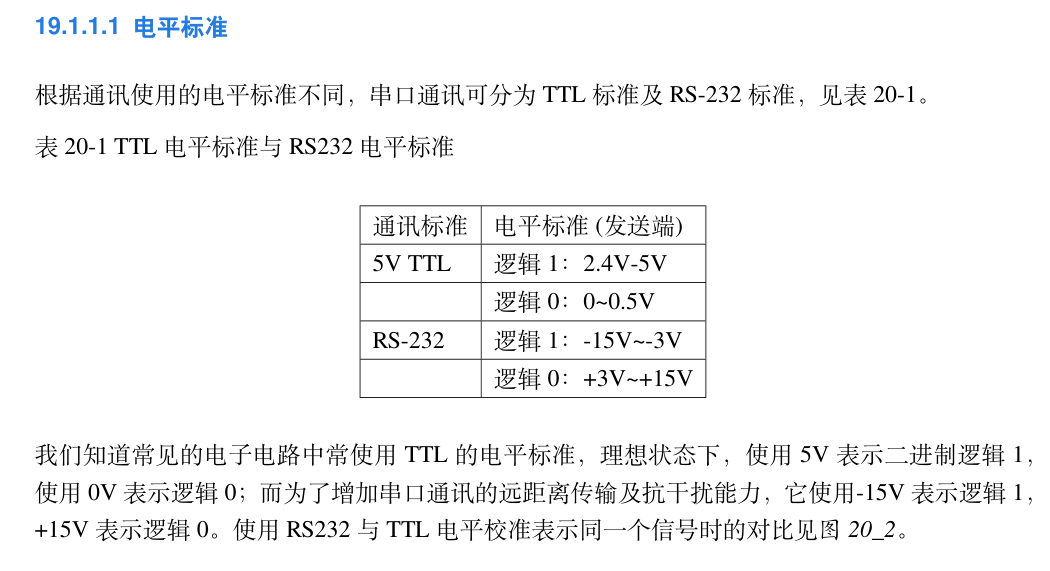

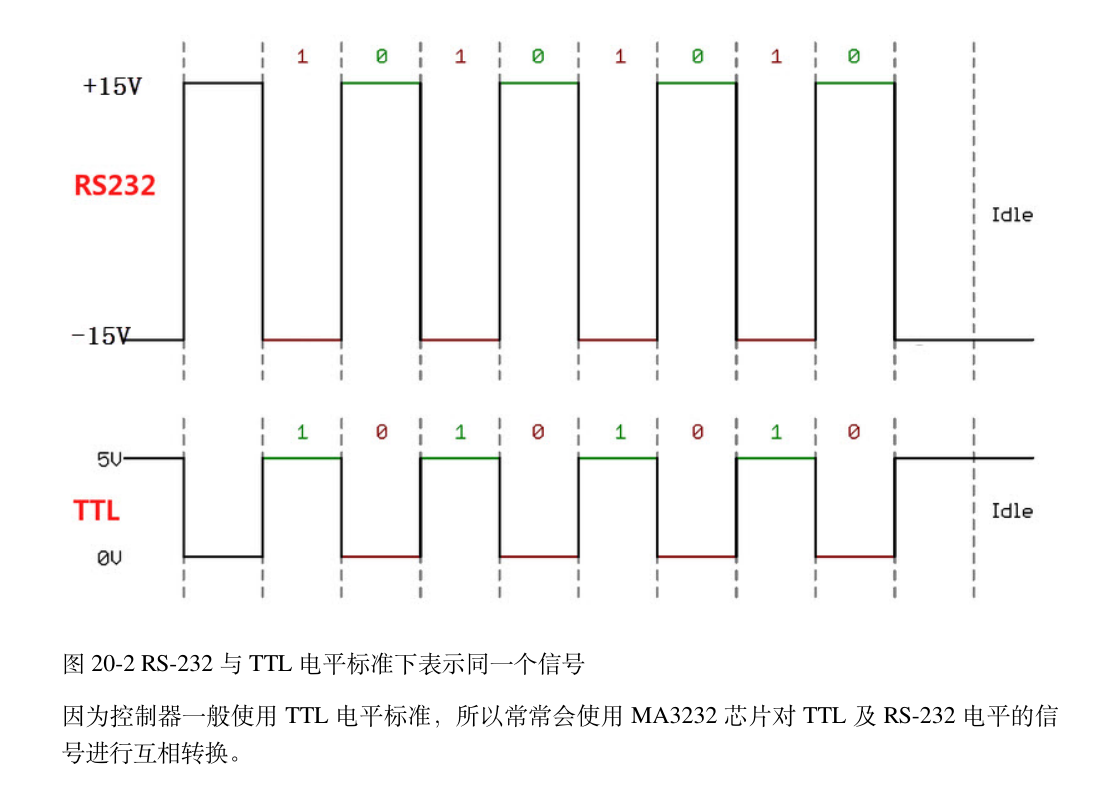

  • 电平定义：-15V~-3V 表示逻辑 1，+3V~+15V 表示逻辑 0。
  • 依赖设备间共地，容易受共模干扰影响。
• RS422：差分信号传输，用两根线（A 线、B 线）的电压差表示逻辑。
  • 电平定义：A-B 电压差≥+2V 为逻辑 1，A-B 电压差≤-2V 为逻辑 0。
  • 不依赖共地，抗干扰能力远超 RS232。
• RS485：兼容 RS422 的差分电平规范，电气特性更宽松（允许更大的总线负载）。
  • 电平定义与 RS422 一致，支持半双工通信（同一时间只能发或收）。
  • 总线驱动能力更强，可挂更多设备。

---

2. 传输方式与抗干扰能力

• RS232：单端传输，信号直接暴露在干扰中，抗干扰弱。
  • 适合短距离、低干扰环境（如 PC 与调试器的近距离连接）。
• RS422/RS485：差分传输，两根线的干扰信号会相互抵消，抗干扰能力极强。
  • 适合工业环境（电机、变频器等强干扰场景）、长距离传输。

---

3. 传输距离与速率（核心实用差异）

标准	最大传输距离（速率降低时）	最高速率（短距离时）	距离与速率关系
RS232	15 米	20kbps	距离超过 15 米后速率急剧下降
RS422	1200 米	10Mbps（10 米内）	距离越长，速率越低
RS485	1200 米	10Mbps（10 米内）	与 RS422 一致，工业中常用 9600bps 远距离传输

---

4. 拓扑结构与设备节点数

• RS232：点对点拓扑，只能连接 1 个主设备和 1 个从设备（如 PC→STM32 开发板）。
  • 无法实现多设备组网。
• RS422：一点对多点拓扑，1 个主设备可连接最多 10 个从设备。
  • 支持全双工通信（同时收发），但布线成本高（需 4 根线：TX+、TX-、RX+、RX-）。
• RS485：多点总线拓扑，最多可挂 32 个节点（扩展芯片后可达 256 个）。
  • 支持半双工通信（需 2 根线：A、B），布线成本低，是工业组网首选。

---

5. 典型应用场景（结合嵌入式实践）

• RS232：
  • 嵌入式调试（STM32 通过 RS232 转 USB 连接 PC，打印调试日志）。
  • 短距离外设连接（如 PC 与老式打印机、Modem 的通信）。
• RS422：
  • 工业设备点对点远距离通信（如 PLC 与高精度传感器的单向 / 双向数据传输）。
  • 对通信实时性要求高的场景（全双工无延迟）。
• RS485：
  • 工业总线组网（如变频器、智能仪表、STM32 组成的分布式控制系统）。
  • 楼宇自动化（灯光、空调控制器组网）、智能家居设备互联。
  • 长距离多设备通信（如 100 米外的多个温湿度传感器向 STM32 传输数据）。

---

选型决策树（嵌入式开发快速参考）

1. 若需 “短距离、点对点、调试 / 简单通信”→ 选 RS232；
2. 若需 “长距离、全双工、1 主多从”→ 选 RS422；
3. 若需 “长距离、多设备组网、低成本布线”→ 选 RS485（工业场景首选）。

二、实际的实践使用

刚开始在校学习的时候因为没有机会接触除TTL电平标准外的其他电平标准的协议，导致我以为RS232、RS422、RS485是一些全新的协议，其实只是与TTL电平标准不同的串口协议，本质上还是串口而已，我的理解就是将TTL电平标准在物理层上通过对应的电平转换芯片，将其转换成对应电平标准的串口信号

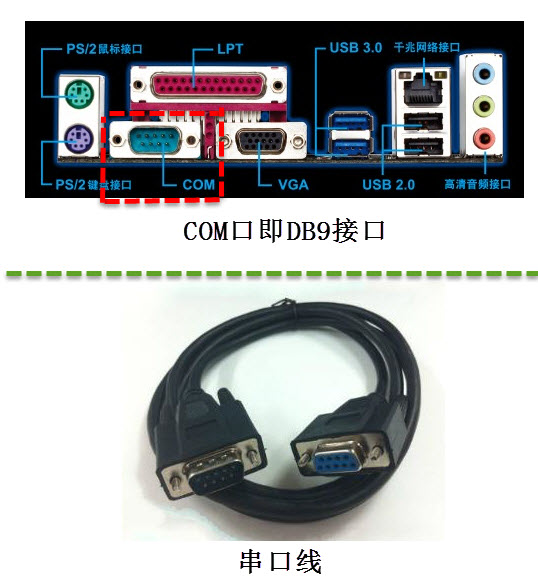

在最初的应用中，RS-232 串口标准常用于计算机、路由与调制调解器 (MODEN，俗称“猫”) 之
间的通讯，在这种通讯系统中，设备被分为数据终端设备 DTE(计算机、路由) 和数据通讯设备
DCE(调制调解器)。我们以这种通讯模型讲解它们的信号线连接方式及各个信号线的作用。

我们就先已RS232和RS485来详细的进行一下刨析，由于RS422暂时没有涉及到，所以先暂时搁置，等到用到了学习后，再进行补充。下面以正点原子F407探索者的硬件设计为例进行分析

1.RS232

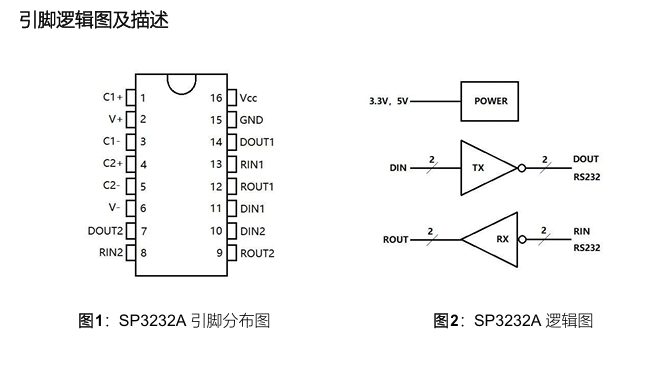

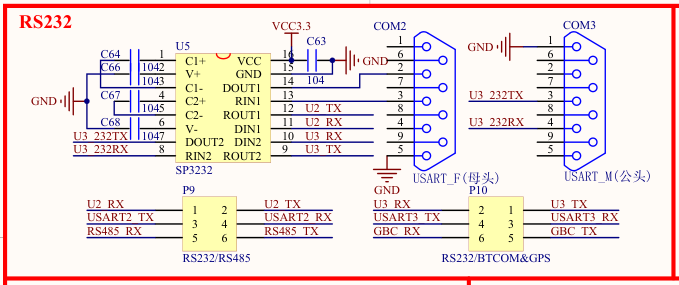

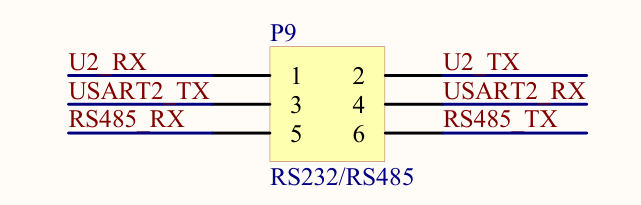

正点原子探索者F407ZGT6在硬件设计上，使用一个SP3232 RS232转换芯片，将两路TTL串口信号（串口二和串口三）转换为两路RS232串口信号，我们具体来看一下SP3232这个芯片的使用方法

结合芯片手册我们再来详细理解看一下上述这张原理图就很清晰了
SP3232，是 RS232 电平转换芯片，其主要作用是将输入的 TTL 电平（如 U2 TX、U3 TX）转换为 RS232 标准电平（通过 ROUT1、ROUT2 输出），同时将外部 RS232 信号（DIN1、DIN2 输入）转换为 TTL 电平（DOUT1、DOUT2 输出）。

⭐核心理解

RS232 芯片的双向通信能力—— 它既要能把 “TTL→RS232”（让单片机等设备发数据给外部 RS232 设备），也要能把 “RS232→TTL”（让外部 RS232 设备发数据给单片机），这样才能实现全双工双向通信。

TTL 输入（TX）→RS232 输出

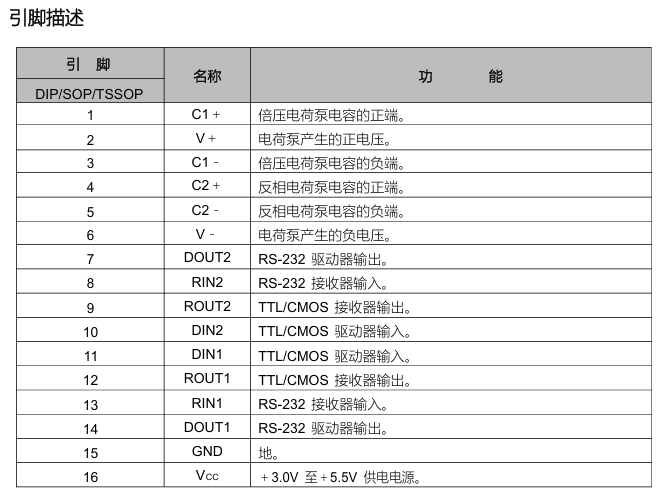

根据引脚功能表，DIN2（引脚 10，TTL 输入） 对应的 RS232 输出端口是 DOUT2（引脚 7）。

这两个引脚属于同一通道，完成 “TTL 输入→RS232 输出” 的电平转换：外部设备的 TTL 信号从 DIN2 输入，经芯片内部处理后，从 DOUT2 输出为 RS232 标准电平（±3V~±15V）。

RS232 输入（RX）→TTL 输入

根据引脚功能表，RIN2（引脚 8，RS232 接收器输入） 对应的 TTL 输出端口是 ROUT2（引脚 9）。

RIN 是 “RS-232 Receiver Input” 的缩写，意为RS232 接收器输入

同时串口数据的交互是双向的，既然有发送，那我们是通过SP3232将TTL——>RS232进行了发送信号的RS232的电平信号转换
同样的，我们现在要进行接收的话，也必须得将RX的TTL信号经过SP3232转换为对应的RS232电平标准信号，这样单片机才能够正常进行接收

2.RS485

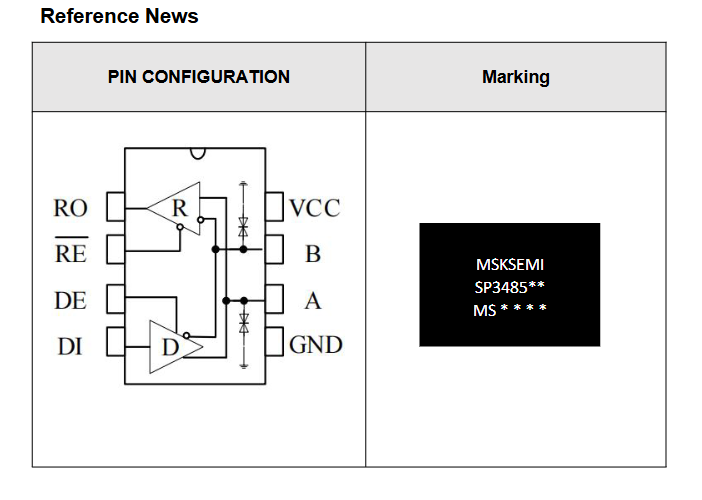

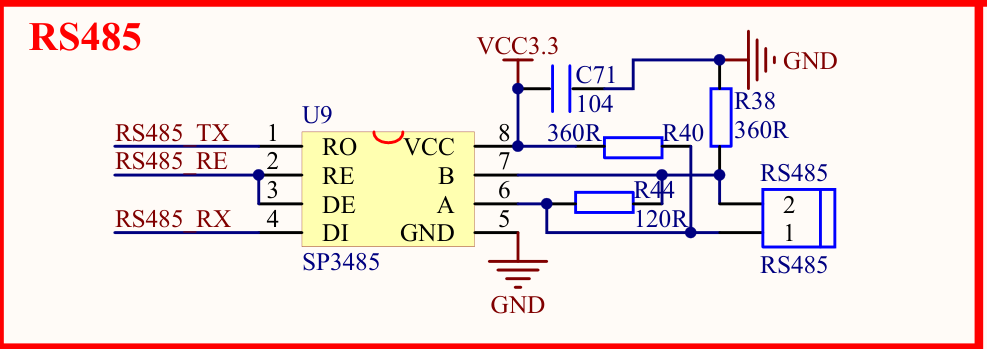

（1）、核心芯片 SP3485 的引脚功能与工作逻辑

SP3485 是一款半双工 RS485 收发器，支持 3.3V 供电，引脚功能如下：

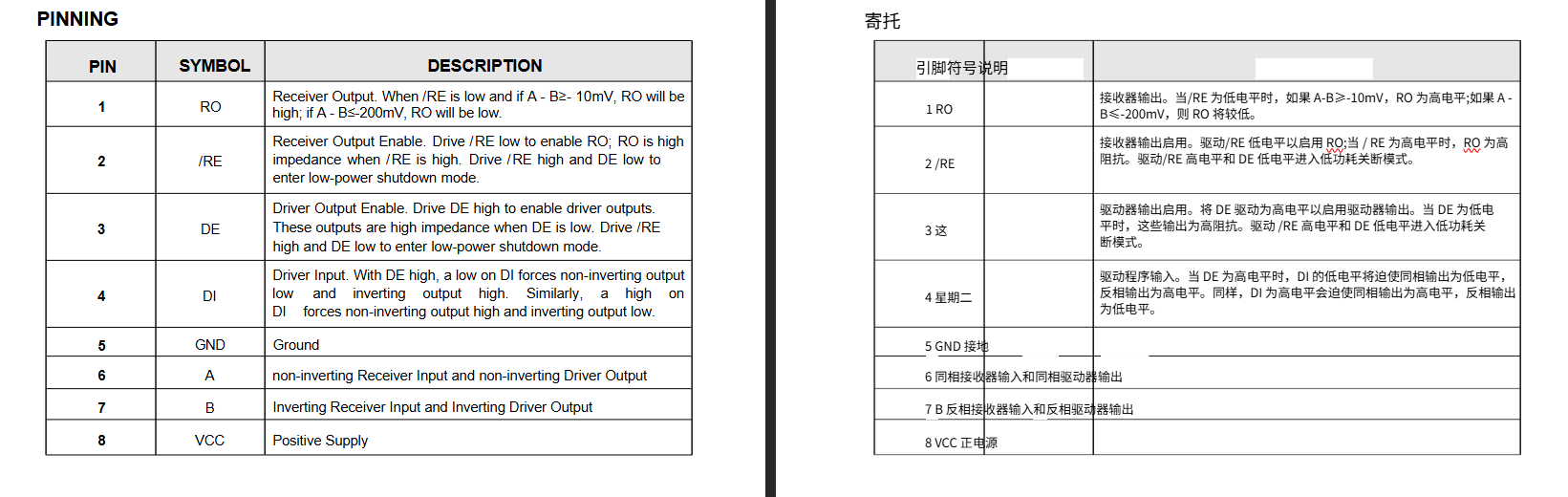

引脚	名称	功能说明	电路连接与作用
1（RO）	接收输出	将 RS485 差分信号转换为 TTL 电平后输出	连接到 MCU 的RS485 RX，向 MCU 传输接收的数据
2（RE）	接收使能	低电平有效（拉低时允许芯片接收 RS485 信号）	连接到 MCU 的RS485 RE，由 MCU 控制接收使能
3（DE）	驱动使能	高电平有效（拉高时允许芯片发送 RS485 信号）	连接到 MCU 的RS485 TX，由 MCU 控制发送使能
4（DI）	驱动输入	接收 MCU 的 TTL 电平，转换为 RS485 差分电平输出	连接到 MCU 的RS485 TX，接收 MCU 待发送的数据
5（A）	差分信号 A	RS485 总线的正相端	连接到 RS485 总线接口的 “2” 脚，同时串联 120Ω 终端电阻（R44）
6（B）	差分信号 B	RS485 总线的反相端	连接到 RS485 总线接口的 “1” 脚，同时串联 360Ω 电阻（R40）到 A 端，360Ω 电阻（R38）到地
8（VCC）	电源	3.3V 供电	连接 VCC3.3，并联 0.1μF 电容（C71）滤波
GND	地	电源地	系统地

（2）、电路工作原理（双向通信过程）

1. 发送数据（TTL→RS485）

• MCU 将待发送的 TTL 电平数据送入DI引脚（引脚 4）。
• MCU 将DE引脚（引脚 3）拉高，使能芯片发送功能。
• SP3485 将 DI 的 TTL 电平转换为差分电平（A、B 脚的电压差），通过 RS485 总线接口（1、2 脚）发送到总线上。

2. 接收数据（RS485→TTL）

• MCU 将RE引脚（引脚 2）拉低，使能芯片接收功能。
• 外部 RS485 设备通过总线发送差分信号到 A、B 脚。
• SP3485 将差分信号转换为 TTL 电平，从RO引脚（引脚 1）输出到 MCU 的RS485 RX。
