MCU输入IO扩展：多片74HC165级联的高效采集方案

在嵌入式系统开发中，我们常常面临一个现实问题：MCU的GPIO资源有限。当项目需要采集大量开关、按键、传感器状态等数字输入信号时，仅靠MCU自身的IO引脚往往捉襟见肘。此时，IO扩展方案就显得尤为重要。

如果说 74HC595 是输出扩展的“明星芯片”，那么它的“孪生兄弟”——74HC165，就是输入扩展的不二之选。本文将详细介绍如何通过 多片74HC165级联，高效扩展MCU的输入能力，实现对数十甚至上百路数字信号的稳定采集。

一、应用场景与优势

典型应用场景：

• 工业控制面板的多按键/开关状态采集
• 多路限位开关或安全门状态监控
• 拨码开关配置读取（替代EEPROM）
• 低成本DI（数字输入）模块设计
  方案优势：
• 成本极低：74HC165单价1元左右
• 节省MCU资源：N×8输入仅需3~4个IO
• 抗干扰强：并行锁存避免读取过程中信号变化
• 易于扩展：理论上可无限级联（受限于时序和噪声）

二、74HC165芯片简介

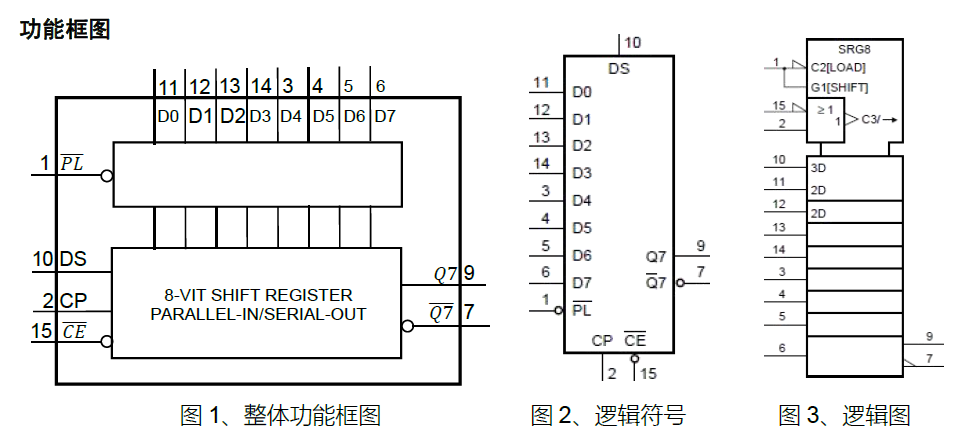

74HC165 是一款 8位并行输入、串行输出移位寄存器，主要特性如下：

• 8路并行数据输入（D0~D7）
• 支持异步并行加载（通过 PL 引脚）
• 串行数据输出（Q7）
• 时钟输入（CP）和时钟使能（CE）
• 支持级联扩展（通过 Q7’ 输出连接下一级的 DS）

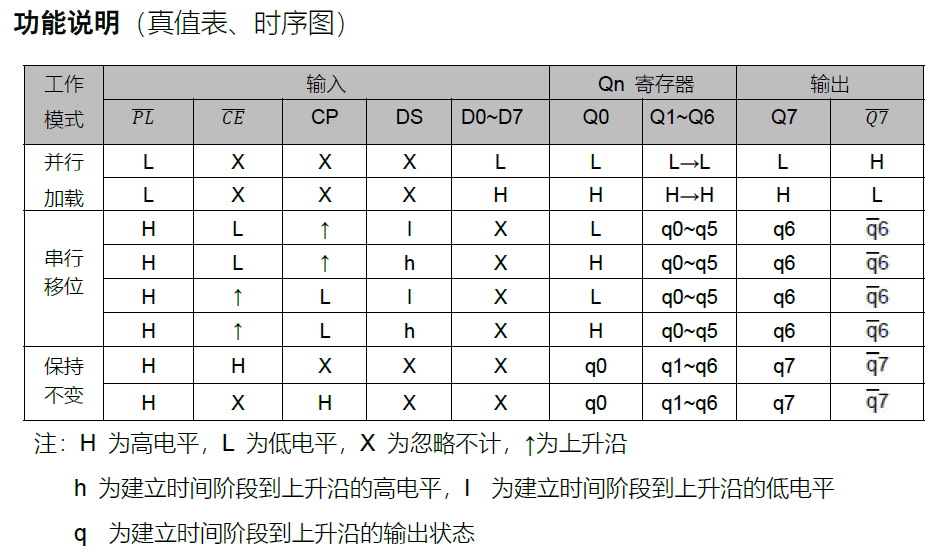

  其工作流程如下：
• PL（Parallel Load）拉低：将8路并行输入数据锁存到内部寄存器；
• PL拉高：进入移位模式；
• 在CP时钟驱动下，数据从 Q7 逐位串行输出；
• 若多片级联，前一级的 Q7’ 连接到下一级的 DS，实现数据链式读取。


三、硬件连接方案

以 3片74HC165级联为例，可扩展 24路输入。所需MCU引脚仅需 3~4个：

• PL（Load）：并行加载控制（所有芯片共用）
• CP（Clock）：移位时钟（所有芯片共用）
• Q7（Data）：串行数据输入（仅连接第一片的 Q7）
• CE（Clock Enable）：时钟使能控制引脚，低电平有效（所有芯片共用/或者分组）
  在简单应用中，CE 可接地；在复杂或高可靠性系统中，建议由 MCU 主动控制
  注：部分设计会额外使用 CE（Clock Enable）引脚，但通常可直接接地使能。
  为什么有时要使用 CE 引脚？
  虽然很多基础应用中会将 CE 直接接地（常使能），但在以下场景中，主动控制 CE 非常有用：
• 1. 多组165独立控制
     若系统中有两组165分别采集不同信号，可通过 CE 分别使能，避免干扰。
• 2. 与SPI或其他高速总线共享时钟
     当 CP 连接到系统主时钟（如SPI SCK），但你不想在非采集时段移位，可用 CE 屏蔽无效时钟。
• 3. 防止噪声误触发

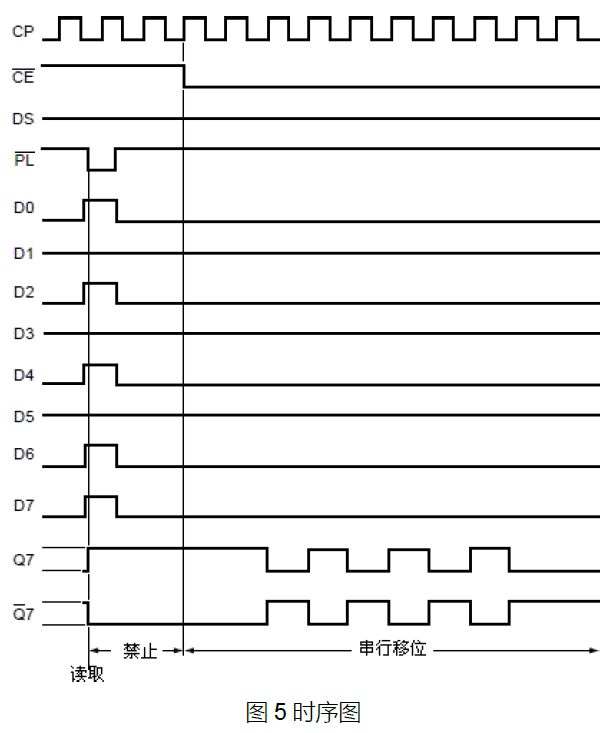

     在 PL 拉高后、准备读取前，若 CP 线路上有毛刺，可能导致数据错位。此时可先保持 CE = HIGH，待系统稳定后再拉低 CE 开始移位。
• 4. 实现“暂停移位”功能
     在调试或低功耗模式下，可临时冻结移位过程。



四、硬件设计要点

• ARM芯片可利用SPI接口（SPI 的 SCK 和 MISO 分别接 CP 和 Q7）接收串行数据，可以提高速率（如搭配FPGA则连接普通IO即可）；
• 所有芯片共用 PL̅、CP、CE̅ 信号（同步操作）；<特殊应用可分别控制CE>
• 未使用的并行输入引脚：接上拉或下拉电阻（典型值 10kΩ），防止浮空导致功耗增加或误触发。
• PL̅、CE̅：若 MCU 默认输出高阻态，建议外部上拉电阻（4.7–10kΩ）,确保默认为非加载/非使能状态。
• DS（首片）：若不使用外部串入，可接地或上拉，避免噪声干扰。
• 时钟线（CP）与 PL̅ 线 是关键同步信号,可加 串联小电阻（22–100Ω） 在驱动端，抑制反射（适用于较长PCB走线）;
• 机械开关输入，建议软件消抖 + 硬件 RC 滤波;
• 若输入通道极多（>64位）或要求高速：
  • 考虑专用GPIO扩展芯片（如 MCP23S17，SPI接口，16位I/O）；
  • 或使用 CPLD/FPGA 实现自定义并转串逻辑。
• 第一片的 Q7 --> 第二片的 DS --> 第三片的 D7 --> 第N片级联数据。。。

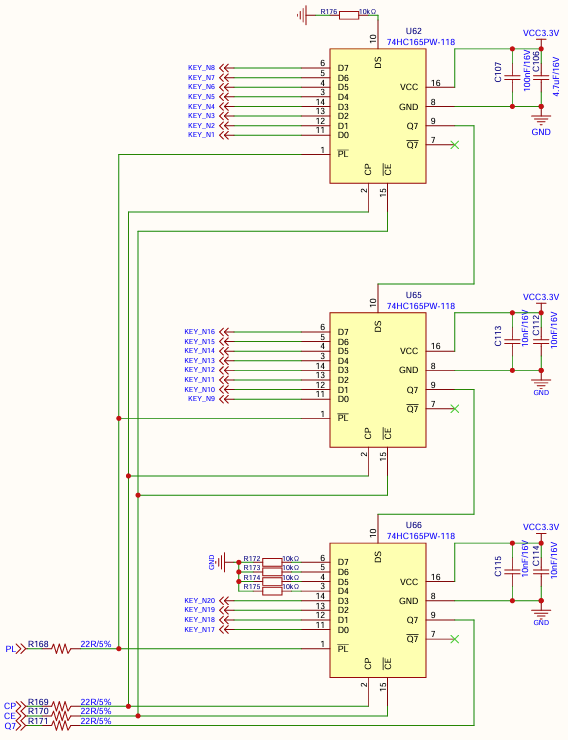

  级联接线示例图（3片级联）：

与ARM配套使用时是否必须用 SPI？

五、常规I/O扩展方案对比

六、结语

在资源受限的嵌入式系统中，74HC165级联方案为数字输入扩展提供了一种高性价比、高可靠性的解决方案。它与74HC595输出扩展相辅相成，共同构成了基于标准逻辑芯片的“IO扩展黄金组合”。
