一、时钟源

TMS280039C所有的时钟都来自于这四个时钟。

1.主要内部晶振（INTOSC2）

10MHZ的内部晶振，系统在复位时默认的系统时钟。

注意：INTOSC2的精度不能满足CAN应用的要求，所以在使用CAN模块的时候，需要使用外部晶振。当INTOSC2作为系统时钟源时，GPIO19和GPIO18可以被用作GPIO引脚。

2.备用内部晶振（INTOSC1）

10MHZ的内部备用晶振，通常用于看门狗定时器、丢失时钟检测电路(MCD)。

注意：启用MCD并检测到缺少系统时钟，则会使用INTOSC1为系统时钟，且这个时钟会走旁路跳过SYSPLL直接作为时钟源。也可以手动选用该时钟作为系统时钟。

3.外部晶振（XTAL）

芯片支持一个外部时钟源（XTAL），可以用作系统时钟源和CAN模块的时钟源。外部时钟源使用GPIO19和GPIO18两个引脚。

外接晶振方法：

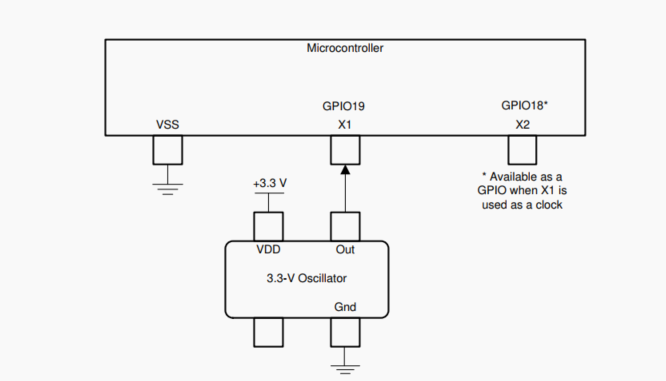

①单端3.3V外部晶振。时钟信号应该连接芯片的X1引脚（GPIO19），如下图所示：

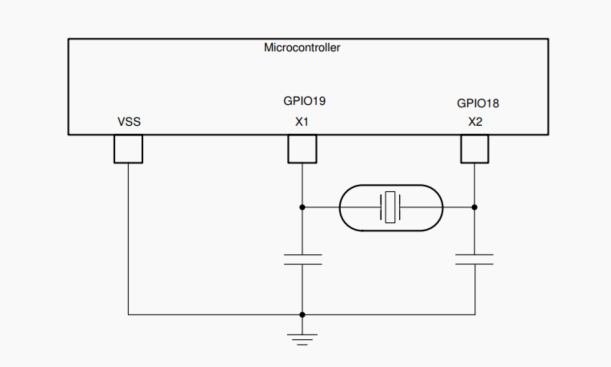

②外部晶振。时钟信号分别连接芯片的X1（GPIO19）和X2（GPIO18）引脚，通过电容与芯片的VSS引脚接地相连，如下图所示：

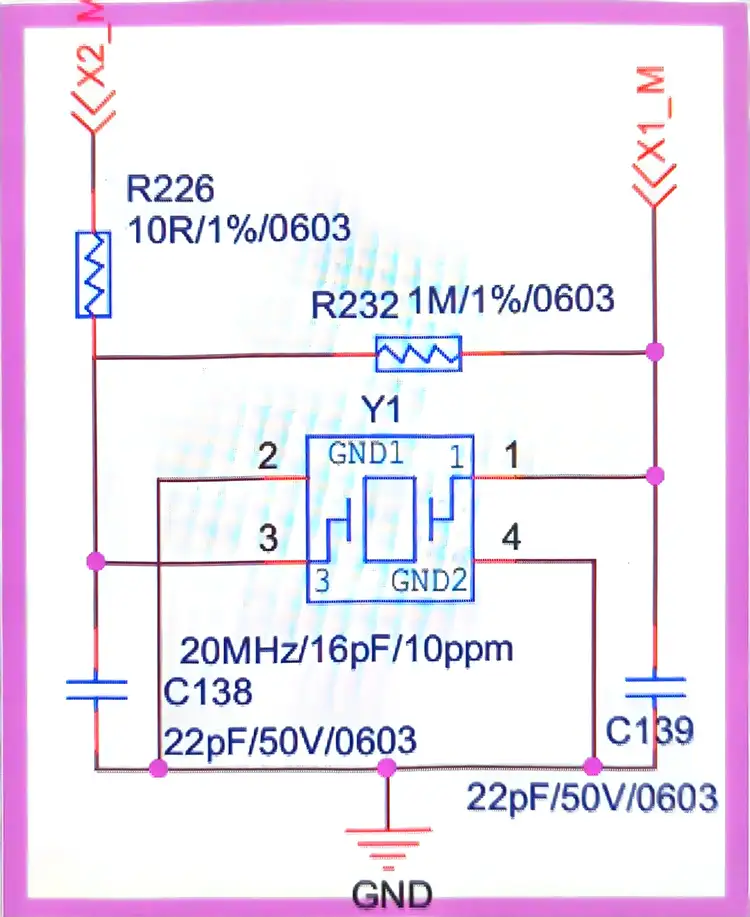

③自带电容的外部晶振。时钟信号分别连接芯片的X1（GPIO19）和X2（GPIO18）引脚，与芯片的VSS引脚接地相连，如下图所示：

4.辅助时钟输入(AUXCLKIN)

GPIO29 （AUXCLKIN） 支持额外的外部时钟源。这必须是单端 3.3V 外部时钟，可用作 DCAN 和 MCAN 的时钟源。

二、派生时钟

时钟源倍频后产生应用所需要的时钟频率。

1.振荡器时钟(OSCCLK)

INTOSC2，XTAL或者INTOSC1三个之一需要被选择作为OSCCLK的时钟源，用作CPU和大部分外设的时钟。OSCCLK可以被直接使用，或通过系统倍频后使用，以达到更高的频率。复位的时候，OSCCLK是默认的系统时钟，并连接到INTOSC2。

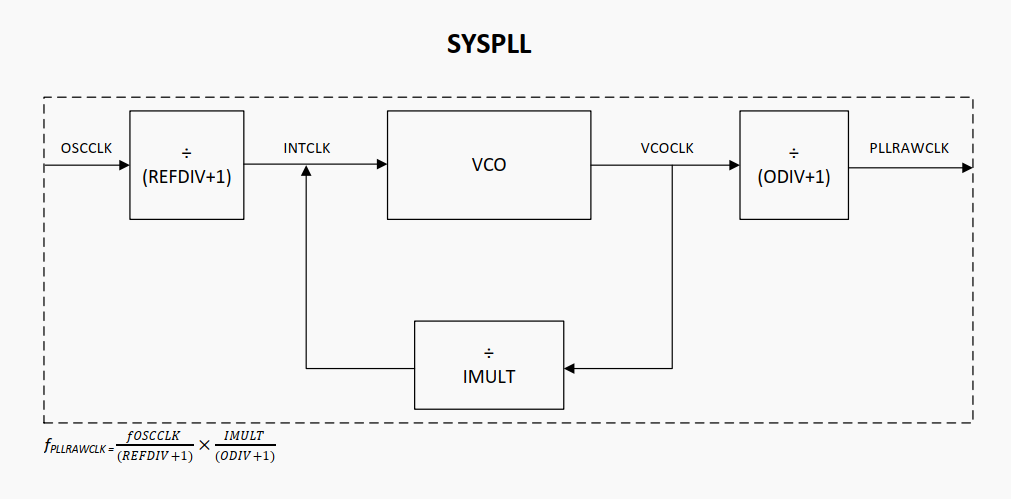

2.系统PLL输出时钟(PLLRAWCLK)

系统PLL以OSCCLK作为输入，PLLRAWCLK作为输出的时钟频率。

流程：输入时钟信号--->refdiv分频-->imult倍频-->odiv分频-->输出时钟

• IMULT 是乘数的整数值。
• REFDIV是OSCLK的基准分频器。
• ODIV是PLLRAWCLK的输出分压器。
• PLLSYSCLKDIV 是系统时钟分频器。

PLLCLKEN

该寄存器为0，则OSCCLK不经过SYSPLL，经过旁路。

        //
        // Bypass PLL and set dividers to /1
        //
        ClkCfgRegs.SYSPLLCTL1.bit.PLLCLKEN = 0;

SYS Divider

系统时钟分频

SYSCLKDIVSEL

将系统时钟分频器设置为 /1，通过清除 SYSCLKDIVSEL[ PLLSYSCLKDIV] 来确保最快的 PLL 配置。

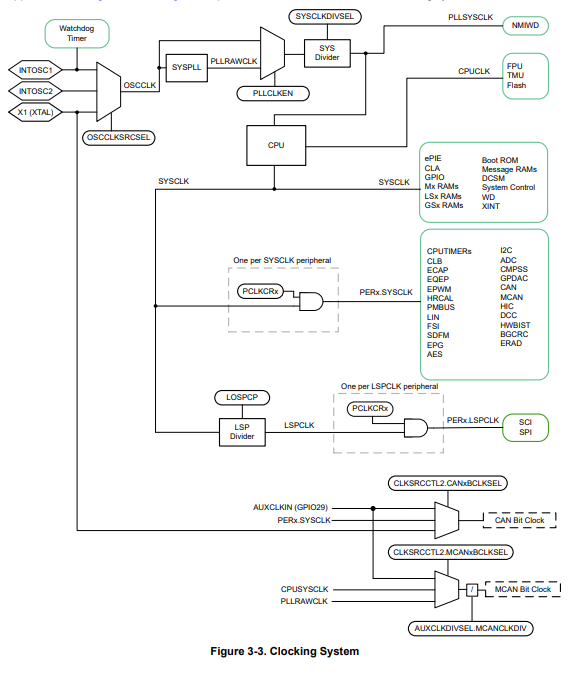

三、设备时钟域

设备时钟域为设备中各个模块的时钟输入提供时钟资源。

1.System Clock(PLLSYSCLK)

NMI看门狗定时器有独立的时钟域——PLLSYSCLK。它可以连接到系统PLL（PLLRAWCLK）或OSCCLK。所选的时钟源通过分频器，使用SYSCLKDIVSEL寄存器配置。

2.CPU Clock(CPUCLK)

CPUCLK用于CPU内核FPU，TMU以及FLASH模块。这个时钟和PLLSYSCLK时钟频率相同，当CPU进入IDLE，STANDBY或HALT模式后选通。

3.CPU Subsystem Clock (SYSCLK and PERx.SYSCLK)

• SYSCLK为专用RAM（M0、M1），本地共享RAM（LS4到LS7），全区共享RAM（GS0），boot ROM以及其他外设提供时钟。时钟频率与PLLSYSCLK时钟频率相同，当CPU进入HALT或STANDBY模式后选通。
• PCLKCRx的选择用于开启对应外设的时钟

4.Low-Speed Peripheral Clock (LSPCLK and PERx.LSPCLK)

• LSPCLK是低速外设时钟，由SYSCLK通过分频得到LSPCLK。LSPCLK作为SCI、SPI的时钟源。
• PERx.LSPCLK的选择用于开启SCI、SPI的时钟。



  CpuSysRegs.PCLKCR8.bit.SPI_A = 1;//enable spi clock

LOSPCP

对寄存器中的LSPCLKDIV写入来改变分频

    EALLOW;
    ClkCfgRegs.LOSPCP.bit.LSPCLKDIV = 3;       // 120mhs/6=20mhs
    EDIS;

5.CAN Bit Clock

由于CAN时钟对时钟精度要求比较高，波特率的精度取决于未定时设置和网络设置，需要精确到0.1%。CAN时钟一般有外部晶振提供，并且时钟频率必须小于或等于SYSCLK频率。

时钟源：1.XTAL 2.AUXCLKIN

附录一：参考资料

1.TMS320F28003x Real-Time Microcontrollers Technical Reference Manual (Rev. C)

2.TMS320F28002x——时钟树详解 - SansaKrit - 博客园
