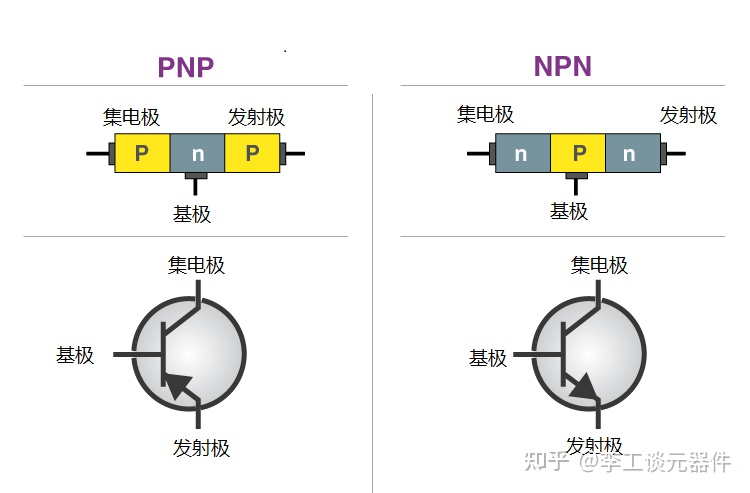

一、 核心结构与符号

首先,记住NPN三极管的结构和符号:

  • 结构:它由三块半导体材料构成,中间是P型半导体(掺杂后产生多余的空穴,视为正电荷),两边是N型半导体(掺杂后产生多余的电子,视为负电荷)。就像一块“N-P-N”三明治。

  • 三个电极

    • 发射极Emitter - 发射载流子(对于NPN,就是发射电子)。

    • 基极Base - 控制载流子,是关键的控制阀门。

    • 集电极Collecor - 收集载流子。

  • 两个PN结

    • 发射结:位于发射极和基极之间(B-E之间)。

    • 集电结:位于集电极和基极之间(B-C之间)。


二、 工作状态与偏置电压

三极管如同一个水阀,其工作状态完全由两个PN结的偏置电压(正向或反向)决定。对于NPN管,有一个万能口诀:“B高E,C高B,放大;B远高E,饱和;B不高E,截止。”

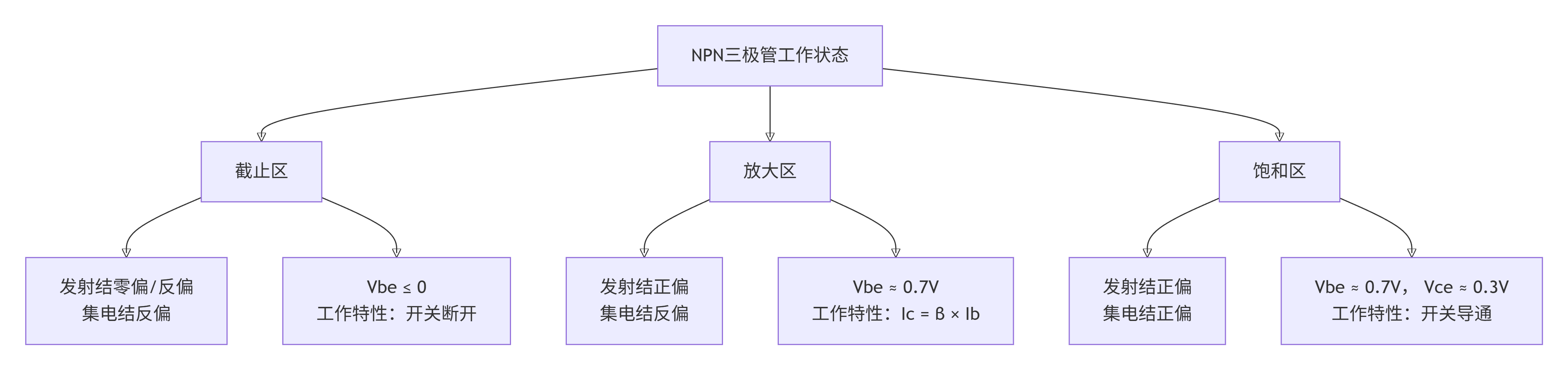

下面的表格清晰地总结了这三种状态及其偏置条件:

重要概念

  • 正偏:P端电压 > N端电压。对于二极管(PN结),正偏时导通。

  • 反偏:P端电压 < N端电压。对于二极管(PN结),反偏时截止。


三、 核心工作原理(以放大状态为例)

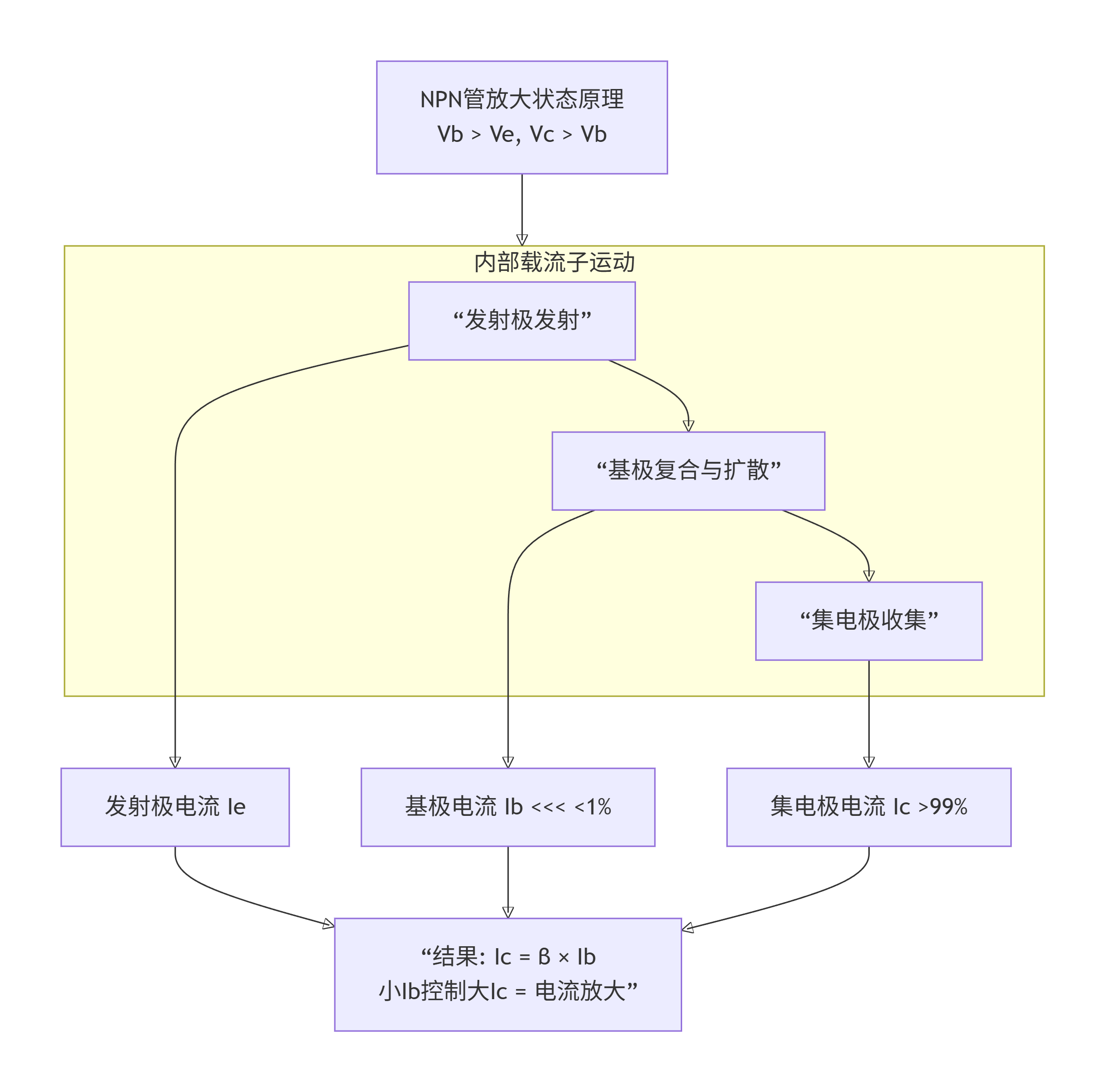

这是理解三极管如何工作的关键。我们结合上述“放大区”的偏置条件来详细说明其内部载流子的运动,如下图所示:

过程详解

  1. 发射区向基区发射电子

    • 由于发射结正偏(Vb > Ve),发射区的多数载流子“电子” 会源源不断地越过发射结,注入到基区。

    • 形成发射极电流 Ie

  2. 电子在基区扩散与复合

    • 基区做得很薄(微米级),且掺杂浓度很低。

    • 大量电子注入基区后,由于浓度差,会向集电结方向扩散

    • 在扩散过程中,极少部分电子会与基区中的多数载流子“空穴” 相遇而复合。

    • 为了补充复合掉的空穴,基极电源Vb会从基极拉走电子,相当于注入空穴,这就形成了基极电流 Ib

    • 由于基区很薄且浓度低,复合的机会很小,所以 Ib非常小(通常只占Ie的1%左右)。

  3. 集电区收集电子

    • 由于集电结反偏(Vc > Vb),在集电结内部形成了一个很强的电场。

    • 这个电场恰好对从基区扩散过来的电子是加速电场。因此,绝大多数(超过99%)扩散到集电结边缘的电子,都会被这个强电场迅速拉过集电结,被集电极收集。

    • 形成集电极电流 Ic

核心结论

  • Ic= β × Ib

    • β 称为电流放大系数,由三极管的结构决定,通常为几十到几百。

    • 这个公式揭示了NPN三极管在放大区的本质:用一个很小的基极电流 Ib,去控制一个大得多的集电极电流 Ic,实现了电流放大

  • Ie = Ic + Ib ≈ Ic(因为 Ib非常小)


四、 三种工作状态的总结与应用

工作状态 偏置条件(NPN) 特点 应用场景
截止区 发射结反偏(或零偏) Ib ≈ 0, Ic ≈ 0
C-E之间相当于“开路”(开关断开)
数字电路:表示逻辑“0”
开关电路:关断状态
放大区 发射结正偏,集电结反偏 Ic = β × Ib
Ic 由 Ib 控制,与 Vce关系不大
模拟电路:电压/电流放大、线性稳压、信号处理
饱和区 发射结正偏,集电结正偏 Ic 达到最大值,不再随 Ib 增大而增大。
Vce 很小(饱和压降,约0.1V-0.3V)
C-E之间相当于“短路”(开关闭合)
数字电路:表示逻辑“1”
开关电路:导通状态

一个生动的比喻

把NPN三极管想象成一个水龙头

  • 集电极C:进水口(连接高压水源)。

  • 发射极E:出水口。

  • 基极B:水龙头的阀门手柄

  • 工作原理

    • 截止:你不动手柄(Ib=0),阀门关闭,没有水流(Ic=0)。

    • 放大:你轻轻转动手柄(一个小Ib),就能控制流出很大的水量(一个大Ic)。手柄转的角度(Ib)和出水量(Ic)成比例。

    • 饱和:你将手柄拧到最大(Ib足够大),水流量达到极限,完全由水压和水管决定,你再转动手柄流量也不会增加了。

总结

理解NPN三极管的关键在于:

  1. 记住它的结构(N-P-N三明治)和偏置条件

  2. 理解在放大状态下,小Ib控制大Ic 的内部物理过程(电子发射、扩散、收集)。

  3. 明确三种工作状态(截止、放大、饱和)的条件、特点和应用,这是分析一切三极管电路的基础。
