0，引言

在上一篇文章《PCIe从入门到精通之十二：PCIe设备的配置空间详解2》中，我们介绍了PCIe配置空间前0x3F个寄存器(header)以及Type0和Type1的不同部分。在这一篇文章中我们继续介绍PCIe配置空间中PCIe设备Vender ID, Device ID, Subsystem Vendor ID, Subsystem ID的区别。

所有PCIe主题的文章都会收录在《深入浅出聊PCIe》合集里，欢迎评阅。

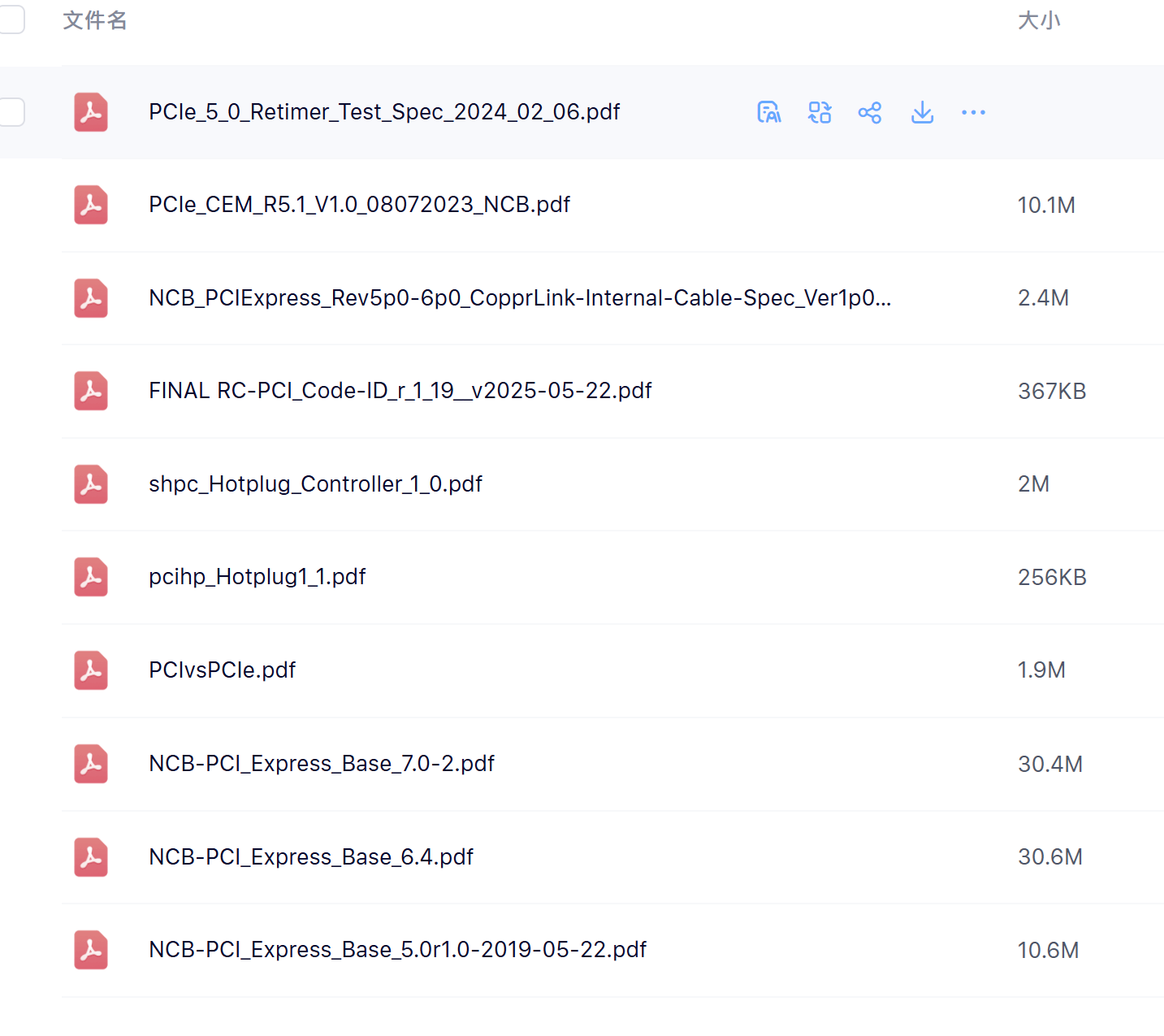

需要下载PCIe学习资料标准的朋友（pdf格式），请关注本微信公众号“硬件工程师宝典”，在对话框内回复“PCIe”，将获取标准下载链接。

一， PCIe device四个ID

PCIe Type0设备(Endpoint)使用一套多级的ID系统来唯一标识硬件，这有助于操作系统正确识别设备、加载相应的驱动程序以及区分不同制造商或同一制造商的不同产品。入下图所示，这四个主要的ID分别是：

ID Name	Offset	Usage
Vendor ID	Offset (00h-01h)	供应商ID
Device ID	Offset (02h-03h)	设备ID
Subsystem Vendor ID	Offset (2Ch-2Dh)	子系统供应商ID
Subsystem ID	Offset (2Eh-2Fh)	子系统ID

1. Vendor ID (供应商ID)

• 定义： 一个16位的标识符，由PCI SIG (PCI Special Interest Group) 分配给每个PCI/PCIe芯片制造商。

查询网址：https://pcisig.com/membership/member-companies

• 用途： 唯一标识芯片的原始制造商。无论该制造商生产什么类型的PCIe芯片，其Vendor ID都是固定的。
• 例子：
  • Intel: 0x8086
  • NVIDIA: 0x10DE
  • AMD: 0x1002
• 作用： 操作系统和驱动程序首先通过Vendor ID来确定芯片的生产商，这是芯片识别的第一步。

2. Device ID (设备ID)

• 定义： 一个16位的标识符，由芯片的原始制造商（由Vendor ID标识）为其生产的每种特定芯片类型分配。

查询网址：http://pci-ids.ucw.cz/

• 用途： 唯一标识特定供应商生产的某种特定型号或功能的产品。
• 例子：
  • Intel (Vendor ID 0x8086) 的某个特定网卡芯片可能有 Device ID 0x15BB。
  • NVIDIA (Vendor ID 0x10DE) 的某个特定GPU芯片可能有 Device ID 0x1C81。
• 作用： 与Vendor ID结合使用，Vendor ID:Device ID 组合可以唯一标识一个特定的芯片或功能单元。驱动程序通常会根据这个组合来加载。

3. Subsystem Vendor ID (子系统供应商ID)

• 定义： 一个16位的标识符，与主芯片的Vendor ID相同，由PCI SIG分配。但它用于标识制造或销售包含主PCIe芯片的完整板卡（子系统）的制造商。
• 用途： 当一个芯片制造商（由Vendor ID和Device ID标识）将其芯片销售给其他板卡制造商，由这些板卡制造商集成到自己的产品中时，Subsystem Vendor ID就用来标识这个最终的板卡制造商。
• 例子： 如果NVIDIA (Vendor ID 0x10DE) 生产了一个GPU芯片 (Device ID 0x1C81)，然后华硕 (ASUS) 购买这个芯片并制造了一张显卡。那么这张显卡的：
  • Vendor ID: 0x10DE (NVIDIA)
  • Device ID: 0x1C81 (NVIDIA的某个GPU型号)
  • Subsystem Vendor ID: 0x1043 (华硕的Vendor ID)
• 作用： 区分使用相同主芯片但由不同板卡制造商生产的设备。这对于驱动程序来说很重要，因为即使主芯片相同，不同板卡制造商可能会有不同的BIOS、散热解决方案、接口布局或附加功能，可能需要特定的驱动版本或配置。

4. Subsystem ID (子系统ID)

• 定义： 一个16位的标识符，由子系统供应商（由Subsystem Vendor ID标识）为其生产的每种特定板卡型号分配。
• 用途： 唯一标识特定子系统供应商生产的特定型号的板卡。
• 例子： 延续上面的例子，华硕 (Subsystem Vendor ID 0x1043) 可能会为使用NVIDIA 0x1C81 GPU的某个特定型号显卡分配一个 Subsystem ID，例如 0x8670。
• 作用： 与Subsystem Vendor ID结合使用，Subsystem Vendor ID:Subsystem ID 组合可以唯一标识一个完整的PCIe板卡产品。这允许驱动程序针对特定板卡的具体特性进行优化或提供支持。

区别总结

ID类型	长度	分配者	标识对象	主要用途
Vendor ID	16位	PCI SIG	设备的原始芯片制造商	识别芯片制造商
Device ID	16位	芯片制造商	芯片制造商生产的特定芯片型号或功能	与Vendor ID组合，识别特定芯片/功能
Subsystem Vendor ID	16位	PCI SIG	集成芯片并制造完整板卡的制造商	识别最终板卡制造商
Subsystem ID	16位	板卡制造商	板卡制造商生产的特定完整板卡型号	与Subsystem Vendor ID组合，识别特定板卡产品，用于定制驱动

简而言之：

• Vendor ID:Device ID 标识的是核心芯片是什么，由芯片设计公司提供。
• Subsystem Vendor ID:Subsystem ID 标识的是最终产品板卡是什么，由板卡生产商提供。

这种分层标识系统允许硬件和软件生态系统更精确地识别和管理PCIe设备，尤其是在芯片被多个第三方集成到不同产品中的情况下。

二，总结和实战

1. 总结

总而言之，Vender ID和Device ID表示的是芯片的信息；Subsystem Vendor ID和Subsystem ID表示的是板子制造商的信息。

所有的ID对应信息可以在PCI-SIG提供的汇总表中查询的到。

https://pci-ids.ucw.cz/v2.2/pci.ids

1. Linux下如何查看这四个PCIe ID

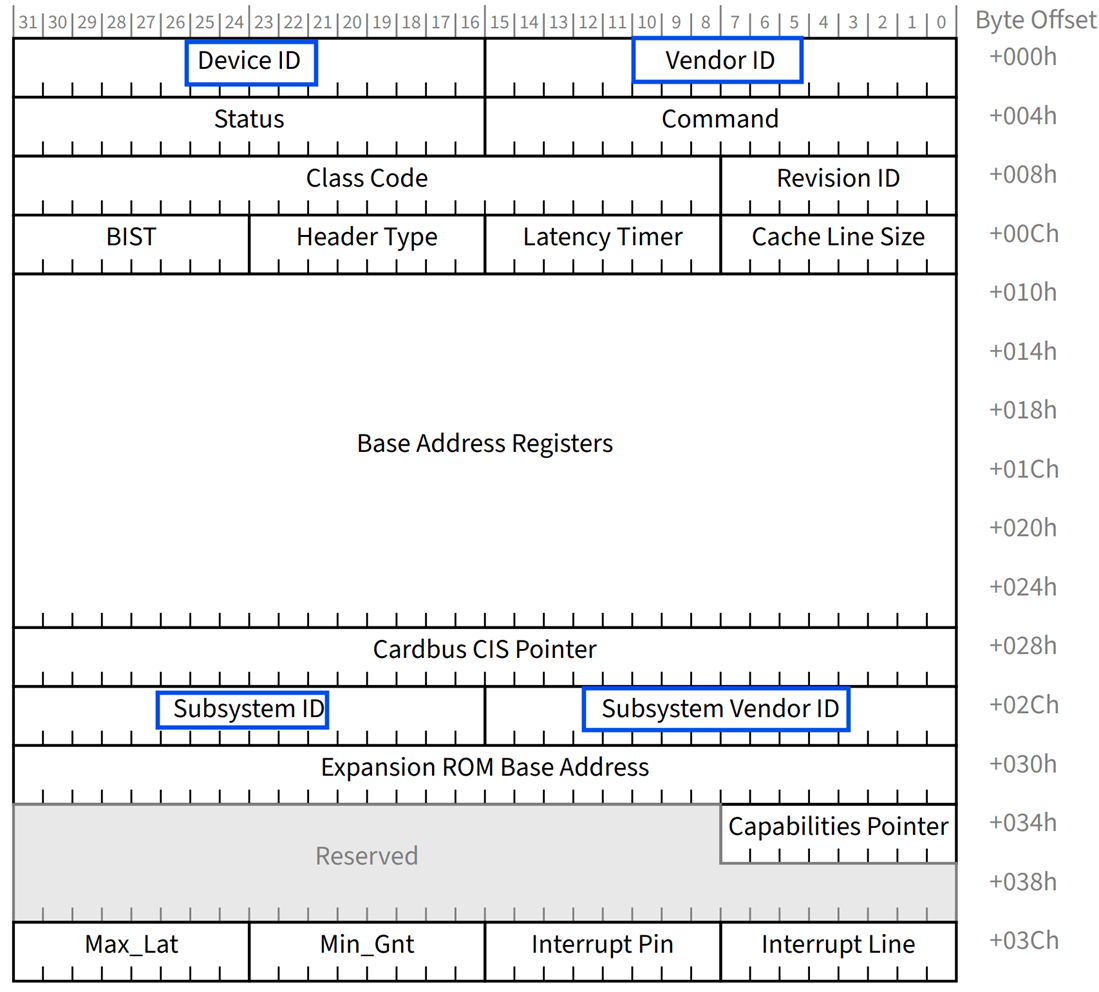

下图是PCIe Spec中给出的这四个ID在寄存器中的位置。

下图是从一个实际系统中读出的值：

注：原图来源于网络，作了适当的修改。

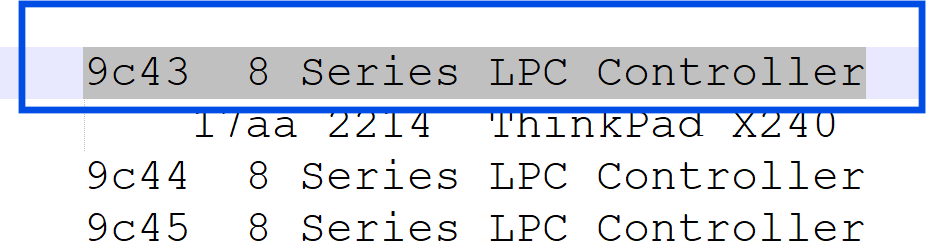

• 图中，VID=8086，众所周知这个VID是给英特尔的；DID=9C43,这是一个8 Series LPC Controller，在PCI-SIG的汇总表查询如下图示；

• 图中，Sub VID=17aa，这是一个ThinkServer， Sub DID=3978是它家的一个板子。

1. Windows下如何查看这四个PCIe ID

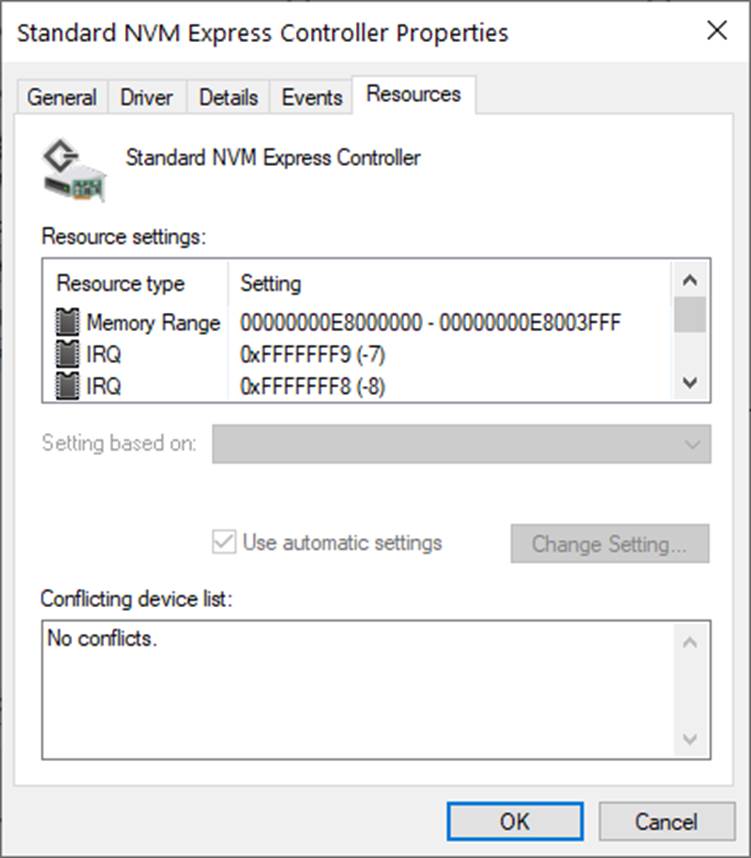

通过设备管理器 (Device Manager)

这是最常用且直接的方法，适用于大多数设备。

步骤:

1. 右键点击“此电脑”（或“我的电脑”），选择“管理”。
2. 在左侧导航栏中，选择“设备管理器”。
3. 找到您想要查看的设备。设备通常按类型分类（例如，“显示适配器”、“网络适配器”、“通用串行总线控制器”等）。
4. 右键点击该设备，然后选择“属性”。
5. 在“属性”窗口中，切换到“详细信息”选项卡。
6. 在“属性”下拉菜单中，选择“硬件 ID”（Hardware IDs）。
7. 在“值”框中，您会看到类似 PCI\VEN_XXXX&DEV_YYYY&SUBSYS_ZZZZZZZZ&REV_WW 的字符串。

• VEN_XXXX 中的 XXXX 就是 VID (Vendor ID)。
• DEV_YYYY 中的 YYYY 就是 DID (Device ID)。
• SUBSYS_ZZZZZZZZ 中的 ZZZZZZZZ 通常包含 Subsystem Device ID 和 Subsystem Vendor ID。前四位是 Subsystem Device ID，后四位是 Subsystem Vendor ID。例如，如果显示 SUBSYS_813910EC，则 8139 是 Subsystem Device ID，10EC 是 Subsystem Vendor ID。
• 对于某些设备，特别是USB设备，您可能会看到 USB\VID_XXXX&PID_YYYY 的格式，其中 PID 即为 Device ID。



三，抛砖引玉

在这一章中我们介绍了PCIe设备Vender ID, Device ID, Subsystem Vendor ID, Subsystem ID的区别。那么PCIe配置空间的header里（前0x3F）其它寄存器的具体读出的值是什么呢？

敬请关注下一篇：《PCIe从入门到精通之十四：PCIe设备的配置空间header详解实战》
