P沟道MOS管像个“反向”水龙头：栅极加负电压才能打开，空穴从源极流向漏极，电压越负电流越大。轻松理解电子开关的奥秘！

• P沟道MOS管，简单说，就是它的“门”——栅极（G）的电压，相对于它的“进水口”——源极（S）的电压，低到一定程度（比源极电压负很多），它就“打开”了，允许电流从源极（S）流向它的“出水口”——漏极（D）。电压控制电流，就像个电子开关。

嘿，哥们儿!想搞懂P沟道MOS管是怎么工作的?别怕，这玩意儿没那么玄乎。咱们把它想象成一个特殊的水龙头，就能轻松理解了。

🚰 一个神奇的“反向”水龙头

水龙头主体 ：就是咱们的P沟道MOS管。

进水口（Source，S极） ：电流从这里进来，通常接电路的较高电位。

出水口（Drain，D） ：电流从这里出去，通常接电路的较低电位。

阀门开关（Gate，G） ：控制水流(电流)的关键!

特殊之处 ：这个水龙头有点“反常”。你不是往下按(加正电压)打开它，而是要使劲往上提（加负电压，或者说让G极电压远低于S极电压） ，阀门才能打开。提的劲儿越大(G和S之间的负向电压差越大)，水流(电流)就越大(在一定范围内)。

水管内部（沟道） ：水流通过的路径。在P沟道MOS管里，这个“水”主要是带正电的“空穴”。

🧱 内部构造一探究竟（简化版）

为了理解它是怎么被“负电压”打开的，咱们得稍微看看它里面长啥样：

N型“地基”（衬底，Substrate） ：想象一块N型半导体材料作为基础。N型材料里面，自由电子(带负电)比较多。

两个P型“坑”（源极S 和 漏极D） ：在这块N型地基上，挖了两个P型半导体区域，这就是源极S和漏极D。P型材料里面，空穴(可以看作带正电的“坑位”)比较多。

绝缘的“大门”（栅极G 和 绝缘层） ：在源极S和漏极D之间的N型衬底表面，覆盖了一层薄薄的绝缘层(通常是二氧化硅，SiO₂)，绝缘层上面才是金属的栅极G。栅极G就像一个指挥官，它不直接接触“士兵”(电流)，而是通过“喊话”(施加电场)来指挥。

⚙️ 工作三部曲：从关断到导通

第一步：截止状态（水龙头关紧）—— Vgs 不够负 ⛔

条件 ：当栅极G相对于源极S的电压 Vgs 不够负，或者甚至是正的时候(比如Vgs > Vth_p，这里的Vth_p是P管的开启电压，它本身是个负值，例如-2V。那么Vgs=-1V或0V或+1V都算不够负)。

内部情况 ：栅极G下方的N型衬底区域，由于G极电压不够负，无法吸引足够的空穴来形成一个连接S极和D极的P型导电层(沟道)。S区和D区之间被N型衬底隔开，就像断了的桥，空穴过不去。

结果 ：MOS管处于截止状态，S和D之间基本没有电流流过(Ids ≈ 0)。

第二步：开启过程（水龙头阀门被“提”开）—— Vgs 足够负 ✅

：当栅极G相对于源极S的电压 Vgs 足够负 ，负到超过了那个特定的“门槛”(即 |Vgs| > |Vth_p|，或者说 Vgs < Vth_p，比如Vth_p是-2V，那么Vgs达到-3V、-4V等)。

：

排斥电子 ：G极强大的负电场会排斥其正下方N型衬底里的电子，把它们往衬底深处推。

吸引空穴 ：同时，这个负电场会把N型衬底中极其微量的少数载流子——空穴，以及从P型源极S和P型漏极D区域“感应”过来的空穴，吸引并聚集到栅极G正下方的衬底表面。

形成P沟道 ：当被吸引过来的空穴足够多，它们就在S区和D区之间形成了一个临时的、薄薄的P型导电沟道（P-channel） 。这座“桥”就搭起来了!

MOS管开始导通。

第三步：电流流通（水哗哗地流）—— 形成漏极电流 Ids 💧➡️💧

P沟道已经形成。此时，如果在源极S和漏极D之间施加一个电压差 Vds(通常P管的S极接高电位，D极接低电位，所以Vds是个负值)，并且S极电位高于D极。

空穴(正电荷)就会在电场力的作用下，从电位较高的源极S，通过已经形成的P沟道，流向电位较低的漏极D，形成漏极电流Ids。

控制特性 ：Vgs越负(G极相对于S极的电压越低，其绝对值越大)，吸引到沟道的空穴就越多，沟道就越“宽”，导电能力越强，允许通过的Ids电流就越大(在饱和区之前)。

简单说：G极的负电压越“厉害”，S到D的“水管”就越粗，水流就越大。

💡 P沟道MOS管的关键记忆点 💡

“负”控开启 ：栅极G电压必须比源极S电压低 到一定程度(Vgs < Vth_p，Vth_p是负的)，才能开启。

空穴导电 ：导电的主力是带正电的空穴 。

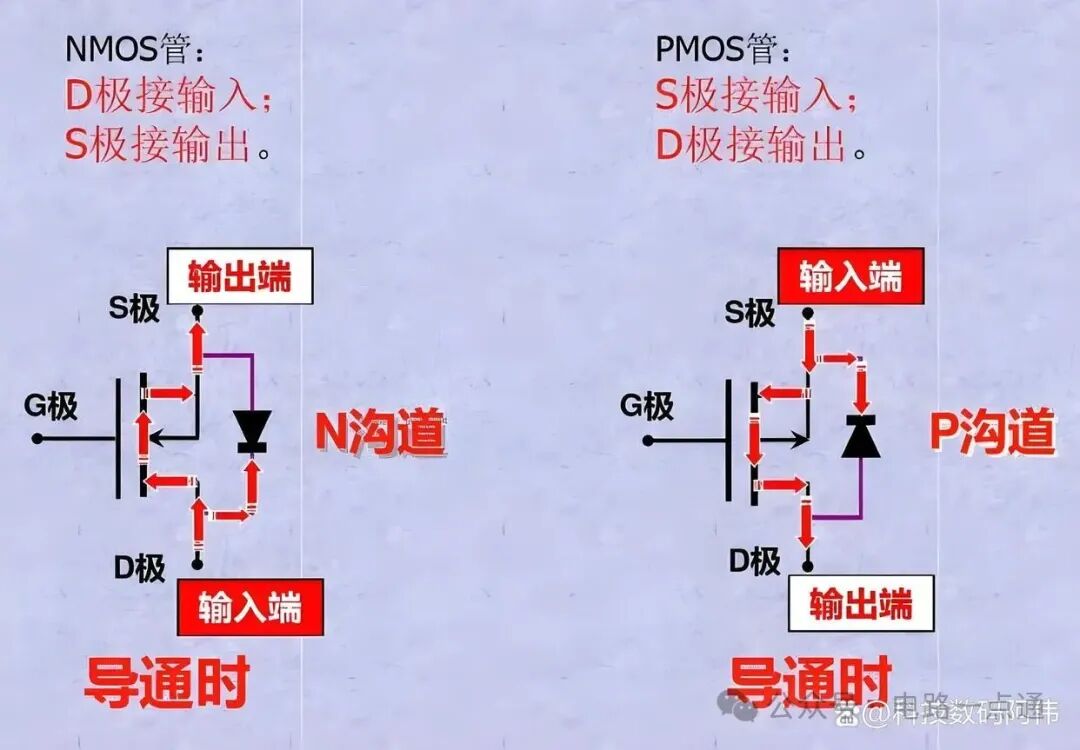

电流方向 ：对于P沟道MOS管，习惯上源极S接高电位，漏极D接低电位。导通时，电流(空穴流)从S流向D 。

与N沟道MOS管“反着来” ：N沟道是栅极比源极电压高(正电压)才开，电子导电，电流从D流向S(常规定义)。P沟道正好相反。

搞定!P沟道MOS管的工作原理是不是清晰多了?记住那个“反向”水龙头和“负电压开门”的特点，下次再遇到它就不懵圈啦!👍
