前言

本文介绍CP AUTOSAR 架构下的ComM组件，基于S32K312芯片、Vector提供的CBD包，使用DaVinci Configurator、DaVinci Developer工具进行配置的经验。
ComM组件位于Communication Services层。
ComM封装了对底层通信服务的控制，用户不需要关心底层的通信细节。ComM模块控制与通信相关的基础软件模块即XXNm和XXSM，用户通过调用ComM的接口，ComM会去控制XXNm和XXSM来达到想要的通信模式。

上图为CP AUTOSAR CAN网络架构。

---

一、ComM功能概述

（一）、功能概述

ComM模块的目的包括：
简化用户对总线通信栈的使用：包括简化网络管理处理；
协调同一ECU上多个独立软件组件的总线通信栈可用性（允许信号的发送和接收）。用户无需了解硬件细节（如在哪个通道通信），只需请求Communication Mode，ComM模块会开启关闭对应通道的通信能力；
提供API禁用信号发送，以防止ECU主动唤醒通信总线；
通过为每个通道实现通道状态机，控制ECU的多个通信总线通道。ComM模块向相应的总线状态管理器模块请求Communication Mode，实际的总线状态由对应总线状态管理器模块控制；
支持强制保持总线唤醒的ECU进入No Communication模式；
PNC功能允许用户请求并保持网络中一组ECU（即部分网络集群）处于唤醒状态。PNC 网关能将这些部分网络集群扩展到不同的分层物理总线和网络。

（二）、术语

IRA：
内部请求数组。这是一个位向量，包含了每个通道的汇总内部PNC请求。

EIRA：
外部和内部请求数组。这是一个位向量，包含汇总的外部和内部PNC请求。

ERA：

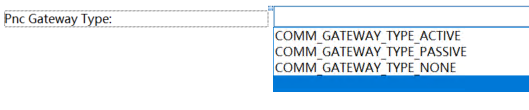

外部请求数组。这是一个包含汇总外部PNC请求的位向量。每个设置了ComMPncGatewayType的ComM通道都有一个对应的ERA。

ERAn：
在ComM中可用的所有外部请求数组（ERA），即设置了ComMPncGatewayType的n个ComM通道，会在ComM中生成n个外部请求数组。

Passive wake-up：
由总线上其他ECU引起的唤醒。

Active wake-up：
由ECU本身引起的唤醒，比如传感器触发、按键触动等。

PNC：
Partial Network Cluster。部分网络集群，网络上有PNC时，该PNC可以同睡同醒不影响其他节点。

（三）、模块依赖性

Rte：
每个User均可请求一种通信模式。Rte会将用户请求传播至ComM模块，并将 ComM 的通信模式指示反馈给用户。

EcuM:
EcuM负责验证唤醒事件，并在唤醒事件通过验证时向ComM发送指示。ECU的通信允许状态与关机操作由EcuM与BswM共同处理。

BswM：
BswM实现模式仲裁和模式控制两大功能，以支持应用模式管理和车辆模式管理。若在BswM的动作列表中配置了相关操作，BswM会将用户请求传递至ComM模块，从而实现通过BswM请求ComM模式的功能。此外，若动作列表中配置了对Com_IpduGroupControl()的调用，BswM还将控制AUTOSAR通信模块（COM）中的PDU Groups。

Dcm：
Dcm负责诊断PDU的调度。当需要执行诊断时，Dcm通过DCM_ActiveDiagnostic指示请求COMM_FULL_COMMUNICATION通信模式，充当用户角色。Dcm不提供启动/停止收发的API，但确保通信能力符合ComM模块的通信模式要求。

LinSM：
LIN状态管理器控制与ComM模块通信模式对应的LIN总线实际状态。ComM模块向LIN状态管理器请求通信模式，LIN状态管理器将通信模式映射为总线状态。

CanSM：
CAN状态管理器控制与ComM模块通信模式对应的CAN 总线实际状态。ComM模块向CAN状态管理器请求通信模式，CAN状态管理器将通信模式映射为总线状态。

FrSM：
FlexRay状态管理器控制与ComM模块通信模式对应的FlexRay总线实际状态。ComM模块向FlexRay状态管理器请求通信模式，FlexRay状态管理器将通信模式映射为总线状态。

EthSM：
Ethernet状态管理器控制与ComM模块通信模式对应的Ethernet总线实际状态。ComM模块向Ethernet状态管理器请求通信模式，Ethernet状态管理器将通信模式映射为总线状态。

Nm：
ComM模块使用Nm来同步网络中通信能力的控制（同步启动和关闭）。此外，ComM与Nm之间通过专用API交换关于协议非合规性（PNC）的状态信息。

Det：
Det提供有关开发、运行时和瞬态错误的报告。

User：
对ComM的请求这，可以是Rte、BswM、Dcm、Runnable、Swc。

（四）、通信模式

ComM提供如下不同的通信模式请求。最高的通信模式应为COMM_FULL_COMMUNICATION，最低的通信模式应为COMM_NO_COMMUNICATION。

对于User而言，只允许请求通信模式COMM_NO_COMMUNICATION和COMM_FULL_COMMUNICATION。

通信模式COMM_SILENT_COMMUNICATION及其子模式/子状态仅用于与AUTOSAR NM同步。
通信模式COMM_FULL_COMMUNICATION_WITH_WAKEUP_REQUEST仅用于请求下层触发网络唤醒。此模式不能由用户请求。

通信模式COMM_SILENT_COMMUNICATION仅应用于网络同步。

COMM_FULL_COMMUNICATION模式下，对应的通道允许收发。
COMM_NO_COMMUNICATION模式下，对应的通道不允许收发。

如果多个User对同一通道请求了不同的模式，那么以最高优先级的模式请求来执行，COMM_FULL_COMMUNICATION通信模式最高。

二、ComM通道状态机

ECU拥有的每个总线在ComM上对应着通道，每个通道都有独立的状态机进行维护。
如果启用了PNC功能，所有PNC相关动作必须在通道相关动作之前执行。因为网络管理请求的优先级最高。
‌ComMPncNmRequest为TRUE时，若因PNC状态机切换至COMM_PNC_REQUESTED而请求FULL Communication，即使当前已处于FULL Communication状态，仍需调用Nm_NetworkRequest()，因为可以触发NM消息的n次即时传输（n可配置）来确保PNC收发器的唤醒和同步。

通道的的状态机转换如下：

ComM通道状态机应包含与通信模式对应的有三个主要状态：
COMM_NO_COMMUNICATION
COMM_SILENT_COMMUNICATION
COMM_FULL_COMMUNICATION

COMM_FULL_COMMUNICATION包含子状态：
COMM_FULL_COM_NETWORK_REQUESTED
COMM_FULL_COM_READY_SLEEP

COMM_NO_COMMUNICATION包含子状态：
COMM_NO_COM_REQUEST_PENDING
COMM_NO_COM_NO_PENDING_REQUEST

COMM_FULL_COM_READY_SLEEP和COMM_SILENT_COMMUNICATION对于总线上通信关闭的同步至关重要。若仅单个ECU关闭通信，其他ECU会因该ECU停止发送应用信号而存储该ECU的通信丢失DTC。
主要状态呈现了每个通道通信能力的抽象状态，这些状态是用户关注的核心。子状态代表中间状态，用于执行支持与外部组件和管理协议（如 NM）同步转换的活动。

在COMM_NO_COM_REQUEST_PENDING状态时如果ECU已经初始化完则通过ComM_CommunicationAllowed()将CommunicationAllowed标志置为TRUE进入COMM_FULL_COMMUNICATION状态。

ComM支持四种通信模式的请求，
COMM_FULL_COMMUNICATION、COMM_FULL_COMMUNICATION_WITH_WAKEUP_REQUEST、COMM_SILENT_COMMUNICATION、
COMM_NO_COMMUNICATION。
下图是每个模式下的通信能力：

对通信模式COMM_FULL_COMMUNICATION_WITH_WAKEUP_REQUEST的请求，在ComM通道状态机内应作为COMM_FULL_COMMUNICATION请求处理。
每个ComM通道状态机管理一个与XXSM总线状态管理器的通道。

ComM在通道状态机里主要是调用_RequestComMode()、Nm_PassiveStartUp()、Nm_NetworkRelease()、Nm_NetworkRequest()来请求释放总线和总线模式管理。

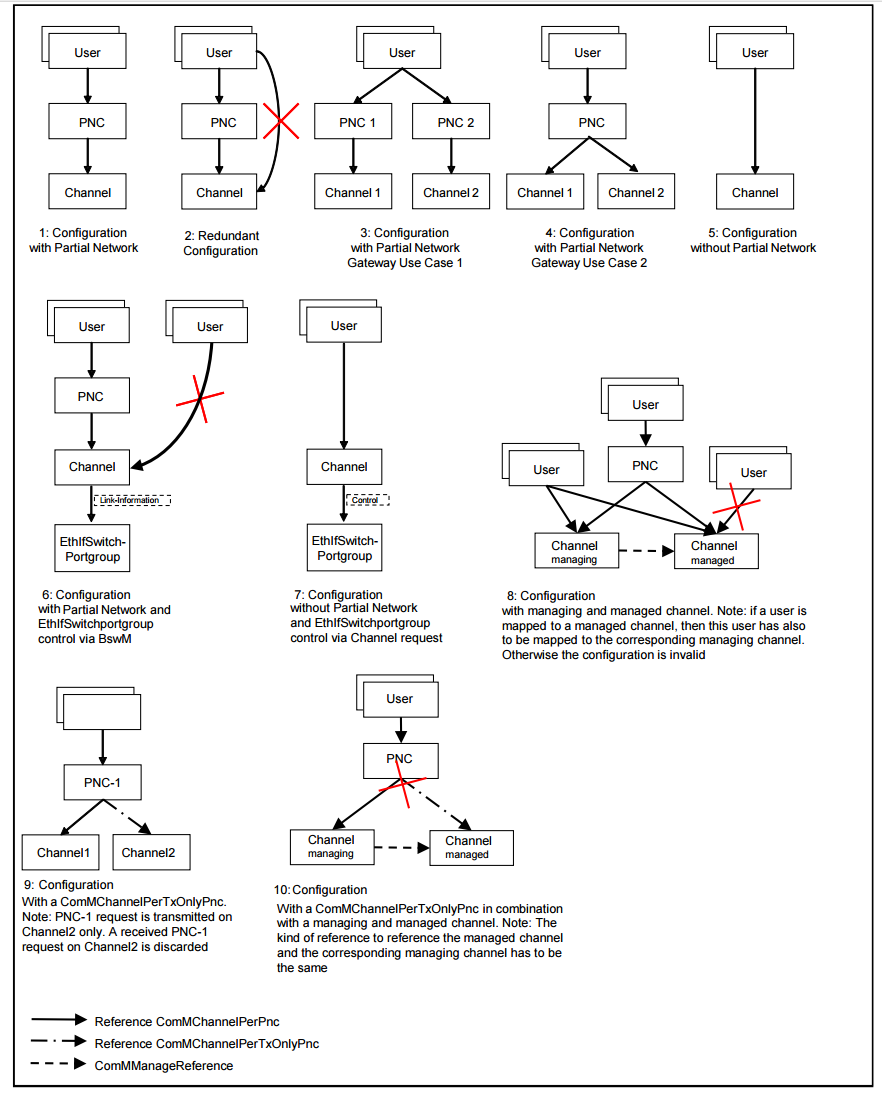

（一）、ComM的管理与被管理通道

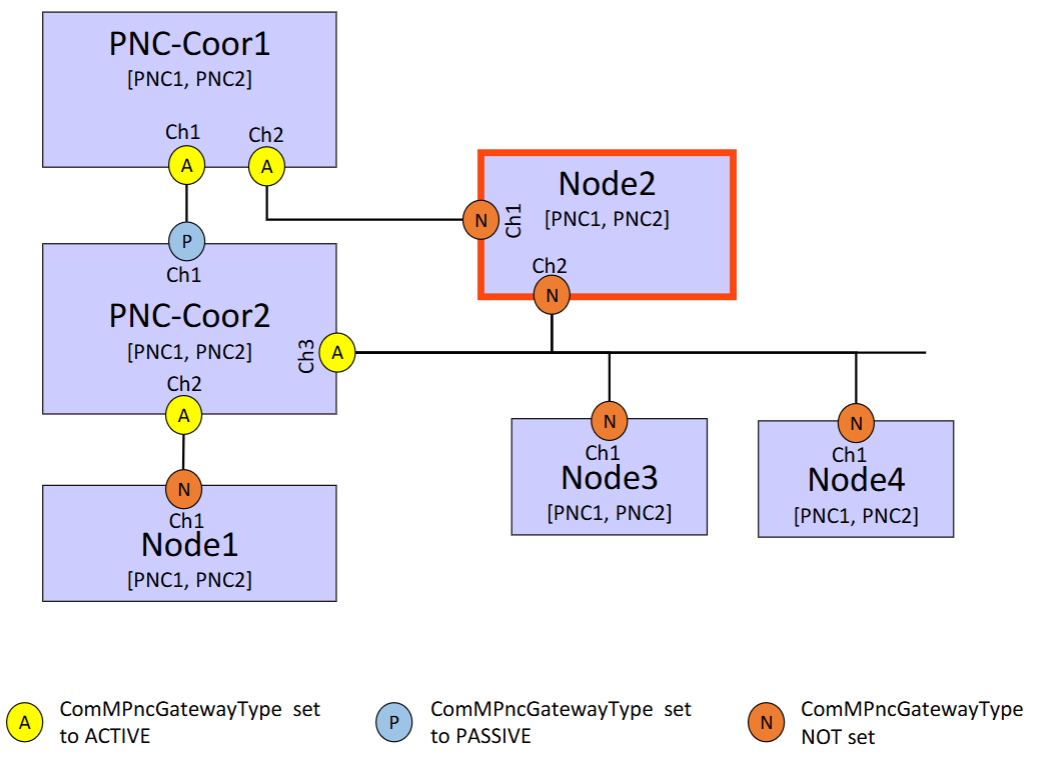

一个ComM通道可以引用其他ComM通道，通过ComMManageReference配置建立引用关系，ComMManageReference的源ComM通道称为管理通道，目标通道称为被管理通道。一个管理通道可引用0到n个被管理通道，而一个被管理通道仅能被1个管理通道引用。这样就能实现管理通道处理NM模块交互，被管理通道无需直接对接NM。

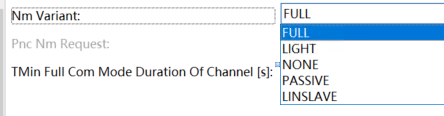

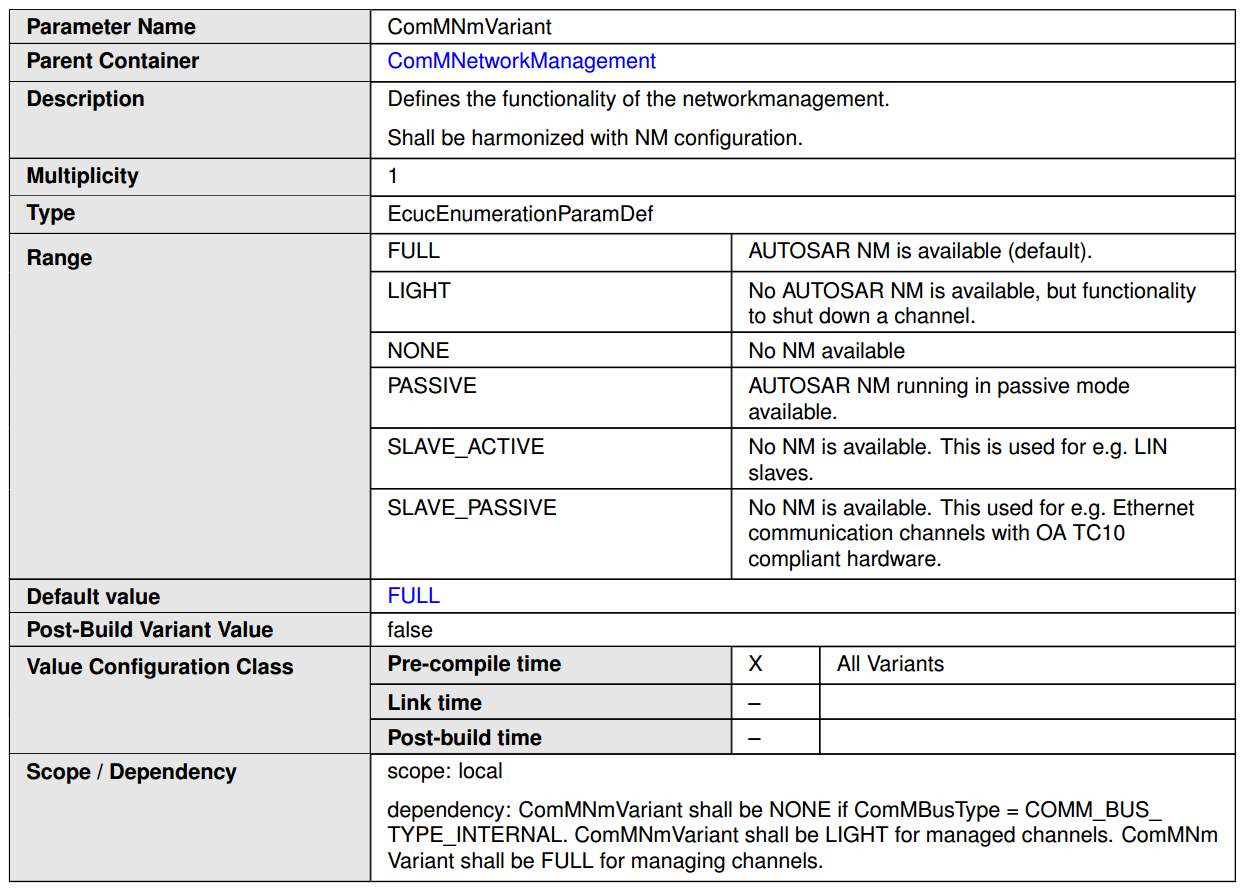

管理通道的ComMNmVariant必须配置为FULL模式，确保具备完整网络管理能力，需承担所有被引用通道的NM协调职责。
被管理通道的ComMNmVariant强制设为LIGHT模式，依赖管理通道处理NM交互，被管理通道的ComMPncGatewayType不得设置为COMM_GATEWAY_TYPE_ACTIVE或COMM_GATEWAY_TYPE_PASSIVE。

（二）、COMM_NO_COMMUNICATION状态的行为

进入COMM_NO_COMMUNICATION时自动切为子状态COMM_NO_COM_NO_PENDING_REQUEST。
ComM初始化后默认进入COMM_NO_COMMUNICATION，此时不会向BswM或Rte发起模式变更的指示，因为此时Rte尚未初始化。
在COMM_NO_COMMUNICATION状态时ComM通道应关闭收发功能，通过调用对应的SM_RequestComMode()来实现，输入模式为COMM_NO_COMMUNICATION。
当进入COMM_NO_COMMUNICATION状态并且ComMNmVariant为FULL时，如果先前通过Nm_NetworkRequest()或Nm_PassiveStartup()请求过NM则ComM需调用Nm_NetworkRelease()释放NM。

1、COMM_NO_COM_NO_PENDING_REQUEST

在该状态下如果User请求COMM_FULL_COMMUNICATION且通信限制禁用，需要立即切换立即切换至COMM_NO_COM_REQUEST_PENDING子状态。

在该状态下如果ComMNmVariant为FULL|LIGHT|NONE，如果ComM_DCM_ActiveDiagnostic()被调用说明诊断激活了，那么就算有通信限制也要切换至COMM_NO_COM_REQUEST_PENDING子状态。

如果ComM_EcuM_WakeUpIndication()被调用且配置参数ComMSynchronousWakeUp设为FALSE，对应的通道要切换至COMM_NO_COM_REQUEST_PENDING子状态。若通道为管理通道，则引用的被管理通道的状态机也要切换至COMM_NO_COM_REQUEST_PENDING。
如果配置参数ComMSynchronousWakeUp设为TRUE，则所有通道都有切换。

在该状态下如果ComM_Nm_RestartIndication()被调用，需要立即切换立即切换至COMM_NO_COM_REQUEST_PENDING子状态。

在该状态下如果ComM_EcuM_PNCWakeUpIndication()被调用，且配置参数ComMSynchronousWakeUp设为FALSE，ComMPncSupport设为TRUE，则通过ComMChannelPerPnc引用的ComM通道切换至COMM_NO_COM_REQUEST_PENDING子状态，包括管理通道引用的通道。
如果ComMSynchronousWakeUp设置为TRUE，则所有ComM通道状态机都应切换到COMM_NO_COM_REQUEST_PENDING子状态。

2、COMM_NO_COM_REQUEST_PENDING

在COMM_NO_COM_REQUEST_PENDING子状态下，如果CommunicationAllowed被设置为TRUE‌，ComM通道状态机将立即切换到COMM_FULL_COMMUNICATION状态。
通过ComM_CommunicationAllowed()将CommunicationAllowed设置为TRUE‌，该函数通常被EcuM或BswM调用。

在COMM_NO_COM_REQUEST_PENDING子状态下，如果没有任何有效的待处理COMM_FULL_COMMUNICATION请求，ComM通道状态机将切换回默认的COMM_NO_COM_NO_PENDING_REQUEST子状态。
这一设计的合理性在于，它允许在某些情况下（例如，由于某种原因通信从未被允许）切换回默认子状态。
例如，如果由于用户请求COMM_FULL_COMMUNICATION或ComM_DCM_ActiveDiagnostic()而触发了向COMM_NO_COM_REQUEST_PENDING的转换，但现在通过请求COMM_NO_COMMUNICATION或DCM调用ComM_DCM_InactiveDiagnostic()取消了请求，则状态机将切换回默认子状态。

（三）、COMM_SILENT_COMMUNICATION状态的行为

进入COMM_SILENT_COMMUNICATION状态时，ComM通道状态机应关闭传输功能（保持接收功能开启）。通过调用SM_RequestComMode(), 入参为COMM_SILENT_COMMUNICATION实现。

NM状态机为PBM时进入。

在COMM_SILENT_COMMUNICATION状态下，若配置参数ComMNmVariant为FULL|LIGHT|NONE且ComM_DCM_ActiveDiagnostic()被调用，通道状态机应切换至COMM_FULL_COMMUNICATION状态。就算有通信限制也应临时失效。

在COMM_SILENT_COMMUNICATION状态下，若ComM_Nm_BusSleepMode()被调用，ComM通道状态机应切换至COMM_NO_COMMUNICATION状态。

在COMM_SILENT_COMMUNICATION状态下，若ComM_Nm_NetworkMode()被调用，ComM通道状态机应切换至COMM_FULL_COMMUNICATION状态及子状态COMM_FULL_COM_READY_SLEEP。

在COMM_SILENT_COMMUNICATION下ECU应该不发报文只能收报文，只收不发操作由SM控制CanIf完成，SM会切换CanIf的PDU模式为CANIF_TX_OFFLINE模式即CanIf模块的数据不会传给CanDrv，然后ComM也会调用BswM_ComM_CurrentMode()通知到BswM，如果BswM有配置Action，那么Action会调用Com的Com_IpduGroupStop()停止所有IPDU组最终实现ECU的只收不发。

（四）、COMM_FULL_COMMUNICATION状态的行为

进入COMM_FULL_COMMUNICATION状态时，ComM通道状态机默认进入COMM_FULL_COM_NETWORK_REQUESTED子状态，当从COMM_SILENT_COMMUNICATION状态切换时，如果转换中指定，ComM通道状态机可以直接切换到COMM_FULL_COM_READY_SLEEP子状态。

进入COMM_FULL_COMMUNICATION状态时，ComM通道状态机将开启传输和接收能力。
如果请求的是COMM_FULL_COMMUNICATION模式，则调用SM_RequestComMode()，入参为COMM_FULL_COMMUNICATION。
如果请求的是COMM_FULL_COMMUNICATION_WITH_WAKEUP_REQUEST模式，ComMWakeupSleepRequestEnabled设置为TRUE，则调用SM_RequestComMode()，入参为COMM_FULL_COMMUNICATION_WITH_WAKEUP_REQUEST。
ComMWakeupSleepRequestEnabled设置为FALSE，则调用SM_RequestComMode()，入参为COMM_FULL_COMMUNICATION。

每次以COMM_FULL_COMMUNICATION_WITH_WAKEUP_REQUEST模式请求ComM通道，并且ComMWakeupSleepRequestEnabled设置为TRUE时，即使ComM通道已经处于COMM_FULL_COMMUNICATION状态，ComM也应通过调用SM_RequestComMode(COMM_FULL_COMMUNICATION_WITH_WAKEUP_REQUEST)来请求对应网络。如果ComMWakeupSleepRequestEnabled设置为FALSE或不可用，则忽略该请求。

在COMM_FULL_COMMUNICATION状态下，如果ComM_Nm_BusSleepMode()被调用，则ComM通道状态机应切换到COMM_NO_COMMUNICATION状态。

在COMM_FULL_COMMUNICATION状态下，如果配置参数ComMNmVariant为SLAVE_ACTIVE|SLAVE_PASSIVE，并且ComM_BusSm_BusSleepMode()被调用，则ComM通道状态机应切换到COMM_NO_COMMUNICATION状态。

在COMM_FULL_COMMUNICATION状态下，如果配置参数ComMNmVariant为FULL|PASSIVE，并且ComM_Nm_PrepareBusSleepMode()被调用，则ComM状态机应切换到COMM_SILENT_COMMUNICATION状态。

1、COMM_FULL_COM_NETWORK_REQUESTED

在进入COMM_FULL_COM_NETWORK_REQUESTED子状态时，如果ComMNmVariant配置为LIGHT|NONE，启动计时器ComMTMinFullComModeDuration防止在COMM_FULL_COMMUNICATION模式下频繁切换状态。

如果是因为ComM_EcuM_WakeUpIndication()或ComM_EcuM_PNCWakeUpIndication()或ComM_Nm_RestartIndication()或ComM_Nm_NetworkStartIndication()被调用进入的COMM_FULL_COM_NETWORK_REQUESTED子状态，那么ComM调用Nm_PassiveStartup()对相应的网络通道进行被动唤醒。
如果被唤醒的是被管理通道，那么Nm_PassiveStartup()入参为管理通道。

如果ComMNmVariant配置为FULL，ComM_RequestComMode(COMM_FULL_COMMUNICATION)或ComM_DCM_ActiveDiagnostic()被调用进入的COMM_FULL_COM_NETWORK_REQUESTED子状态，则ComM调用Nm_NetworkRequest()对相应的网络通道进行主动唤醒。

在COMM_FULL_COM_NETWORK_REQUESTED状态下，ComMNmVariant配置为LIGHT|NONE，且ComMTMinFullComModeDuration计时器到期，ComM_RequestComMode(COMM_FULL_COMMUNICATION)和ComM_DCM_ActiveDiagnostic()没被调用，那么切换到COMM_FULL_COM_READY_SLEEP子状态。

在COMM_FULL_COM_NETWORK_REQUESTED状态下，ComMNmVariant配置为FULL，ComM_RequestComMode(COMM_FULL_COMMUNICATION)和ComM_DCM_ActiveDiagnostic()没被调用，那么切换到COMM_FULL_COM_READY_SLEEP子状态。

在COMM_FULL_COM_NETWORK_REQUESTED状态下，ComMNmVariant配置SLAVE_ACTIVE，而且ComM_RequestComMode(COMM_FULL_COMMUNICATION)没被调用，则直接切换至COMM_FULL_COM_READY_SLEEP子状态。

在COMM_FULL_COM_NETWORK_REQUESTED状态下，ComMNmVariant配置PASSIVE| SLAVE_PASSIVE，则直接切换至COMM_FULL_COM_READY_SLEEP子状态。

在COMM_FULL_COM_NETWORK_REQUESTED状态下，如果ComM_DCM_ActiveDiagnostic()没有被调用而且有通信限制请求，则需要立即切换到COMM_FULL_COM_READY_SLEEP，ComMTMinFullComModeDuration定时器停止。

2、COMM_FULL_COM_READY_SLEEP

进入COMM_FULL_COM_READY_SLEEP子状态时，如果ComMNmVariant配置为FULL，则调用Nm_NetworkRelease()释放对应的网络通道，如果配置为LIGHT，则启动启动ComMNmLightTimeout计时器。

在COMM_FULL_COM_READY_SLEEP状态下，如果ComMNmVariant配置为LIGHT，此ComM通道无PNC 关联（ComMPncSupport设为FALSE或此通道未被PNC引用）且ComMNmLightTimeout定时器超时，应切换至COMM_NO_COMMUNICATION状态。
如果通道被PNC引用，ComMNmLightTimeout定时器超时后，当所有引用的PNC都处于COMM_PNC_NO_COMMUNICATION状态后，立即切换至COMM_NO_COMMUNICATION状态。

在COMM_FULL_COM_READY_SLEEP子状态下，若配置参数ComMNmVariant为LIGHT，此ComM通道是被管理通道且被一个管理通道引用但未被任何PNC引用，且ComMNmLightTimeout定时器超时，ComM通道状态机应在引用的管理通道过渡到COMM_PNC_NO_COMMUNICATION状态后，立即切换至COMM_NO_COMMUNICATION状态。

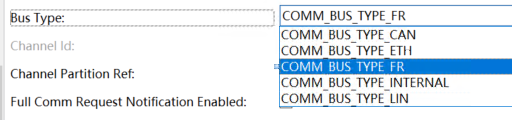

在COMM_FULL_COM_READY_SLEEP子状态下，若配置参数ComMBusType为COMM_BUS_TYPE_INTERNAL，ComM通道状态机应立即切换至COMM_NO_COMMUNICATION状态。

在COMM_FULL_COM_READY_SLEEP子状态下，若ComM_RequestComMode(COMM_FULL_COMMUNICATION)且通信限制禁用，ComM通道状态机应立即切换至COMM_FULL_COM_NETWORK_REQUESTED子状态。

在COMM_FULL_COM_READY_SLEEP子状态下，若配置参数ComMNmVariant为FULL|LIGHT|NONE且ComM_DCM_ActiveDiagnostic()被调用，应切换至COMM_FULL_COM_NETWORK_REQUESTED子状态。就算有通信限制也应临时失效。

在COMM_FULL_COM_READY_SLEEP子状态下，若配置参数ComMNmVariant为LIGHT，且ComM_RequestComMode(COMM_FULL_COMMUNICATION)或ComM_DCM_ActiveDiagnostic()被调用切换到COMM_FULL_COM_NETWORK_REQUESTED状态，应取消ComMNmLightTimeout定时器。

（五）、传输路径

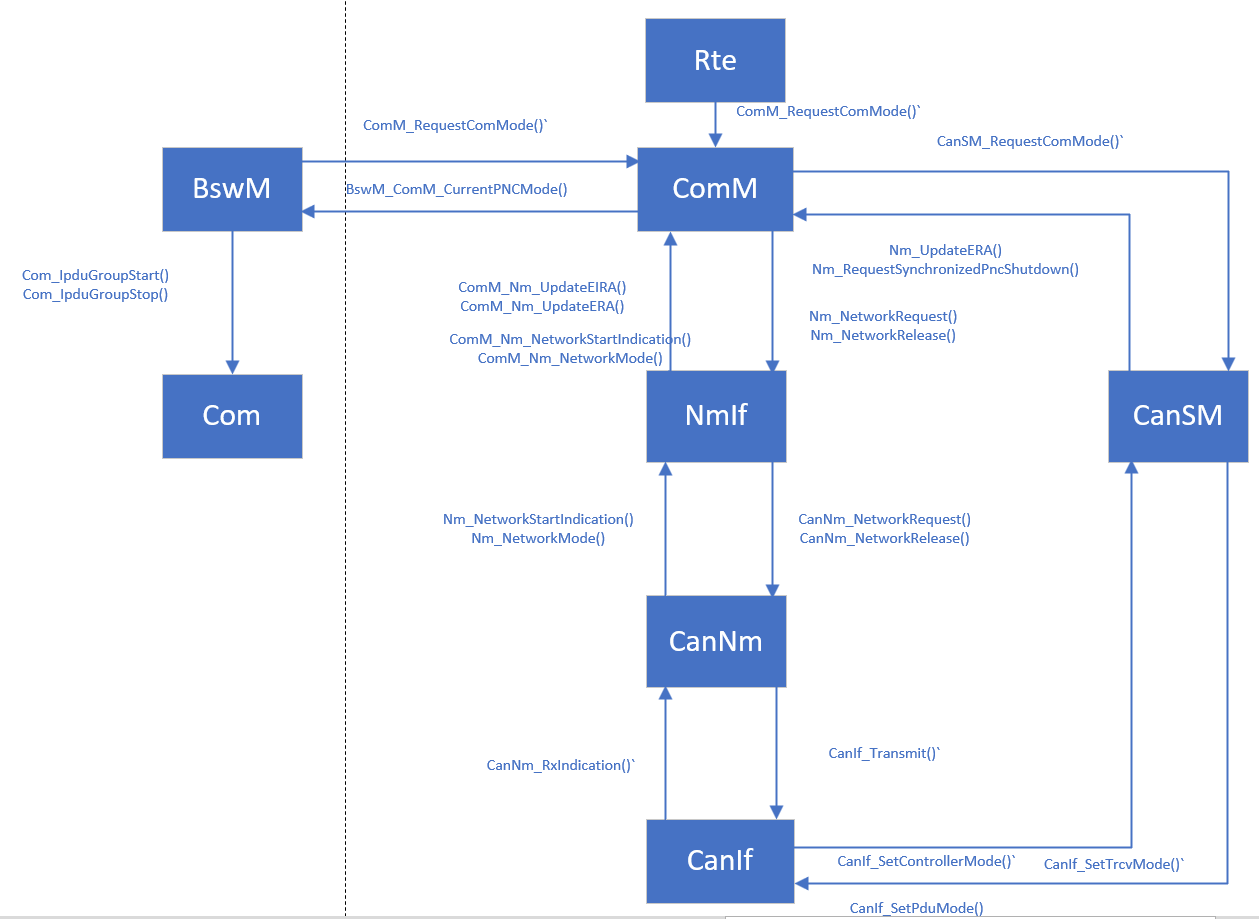

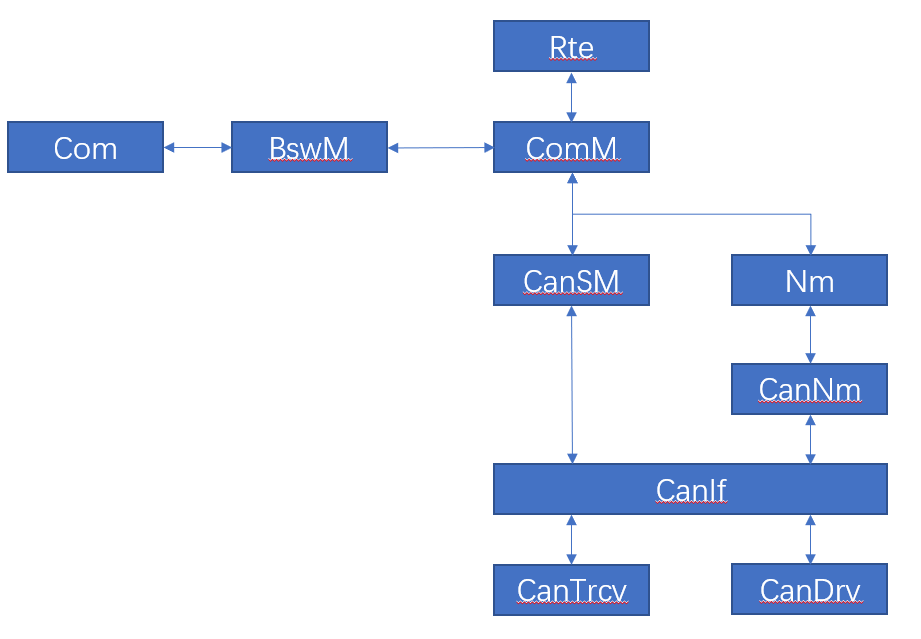

以CAN通信为例，当USER对ComM发起请求后，ComM需要调用CanSM的接口来控制CAN控制器、CAN收发器的模式和调用Nm的接口激活释放网络管理，网络状态变化后，BswM那里也会调用Com的接口开启停止IPDU组，以ComM面向应用层，ComM就能控制应用报文、NM报文的收发，但是诊断报文不能控制。

（六）、序列图

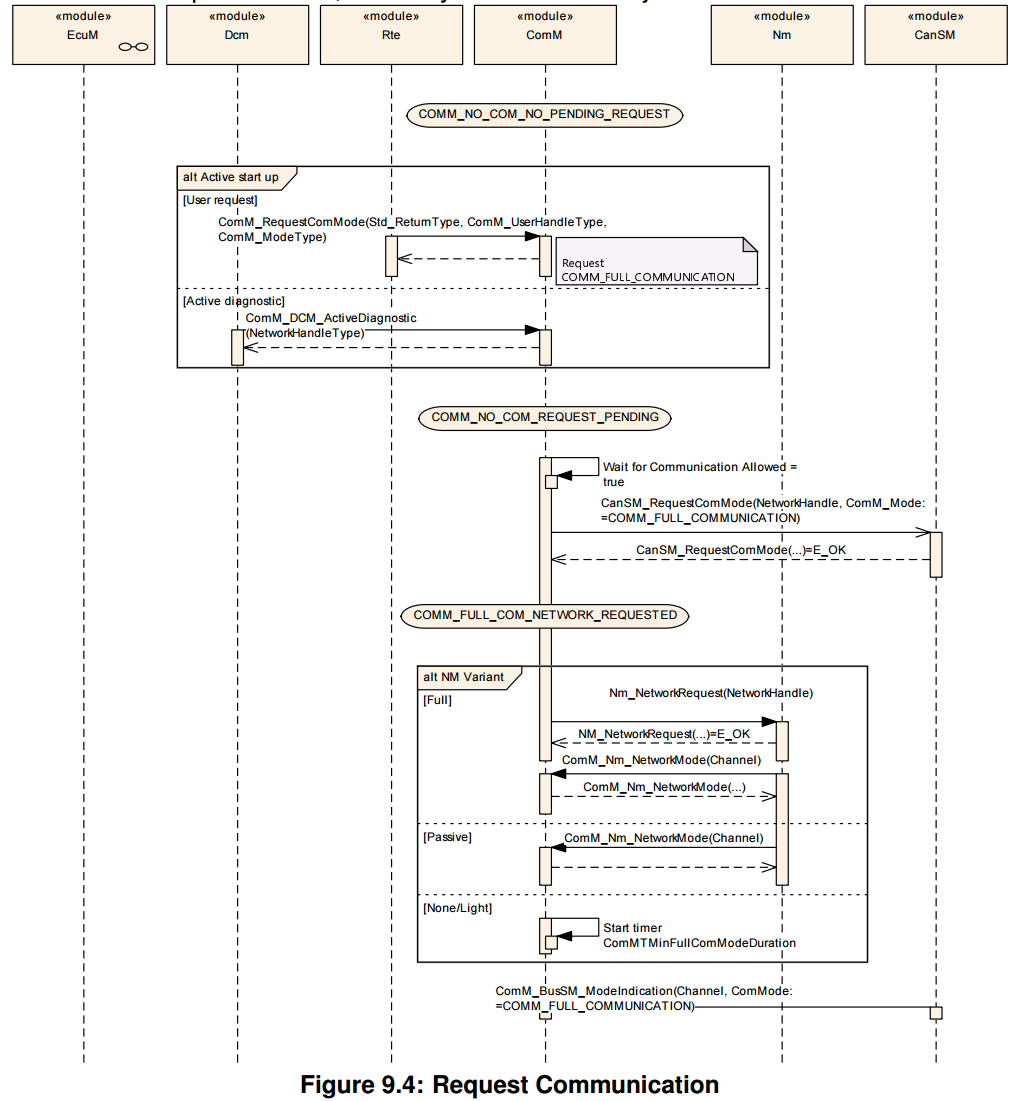

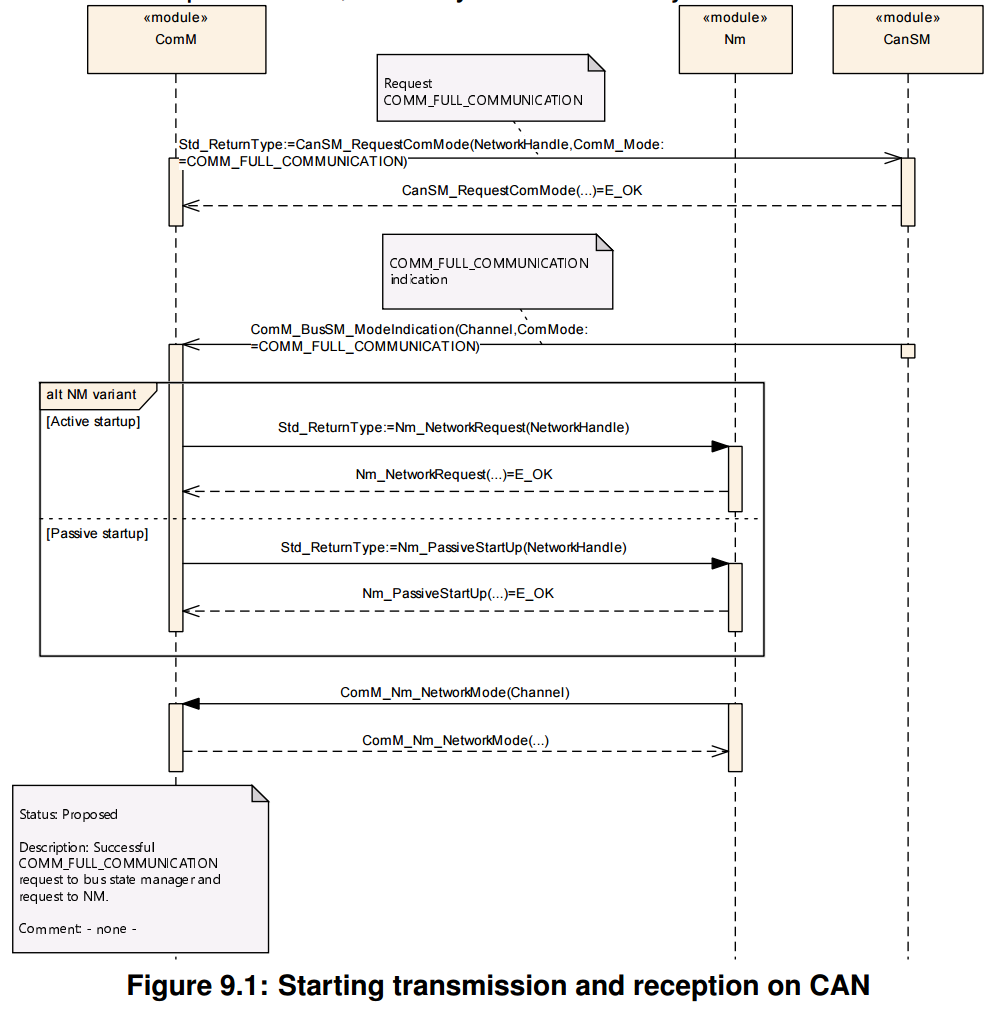

1、CAN总线激活

该序列图展示了ComM如何激活CAN总线的收发，该行为与其他总线动作类似，如LIN、FlexRay、Ethernet，不同的总线调用不同的API。

当CommunicationAllowed为TRUE后，即进入COMM_FULL_COMMUNICATION状态，调用CanSM_RequestComMode()，让CanSM将对应的CAN网络通道设置通信模式为COMM_FULL_COMMUNICATION模式，即CAN控制器和CAN收发器都设置为正常收发，设置完后，CanSM调用ComM_BusSM_ModeIndication()通知ComM设置完成。
接下来则要开启网络管理，如果是主动唤醒则调用Nm_NetworkRequest()，如果是被动唤醒则调用Nm_PassiveStartUp()。

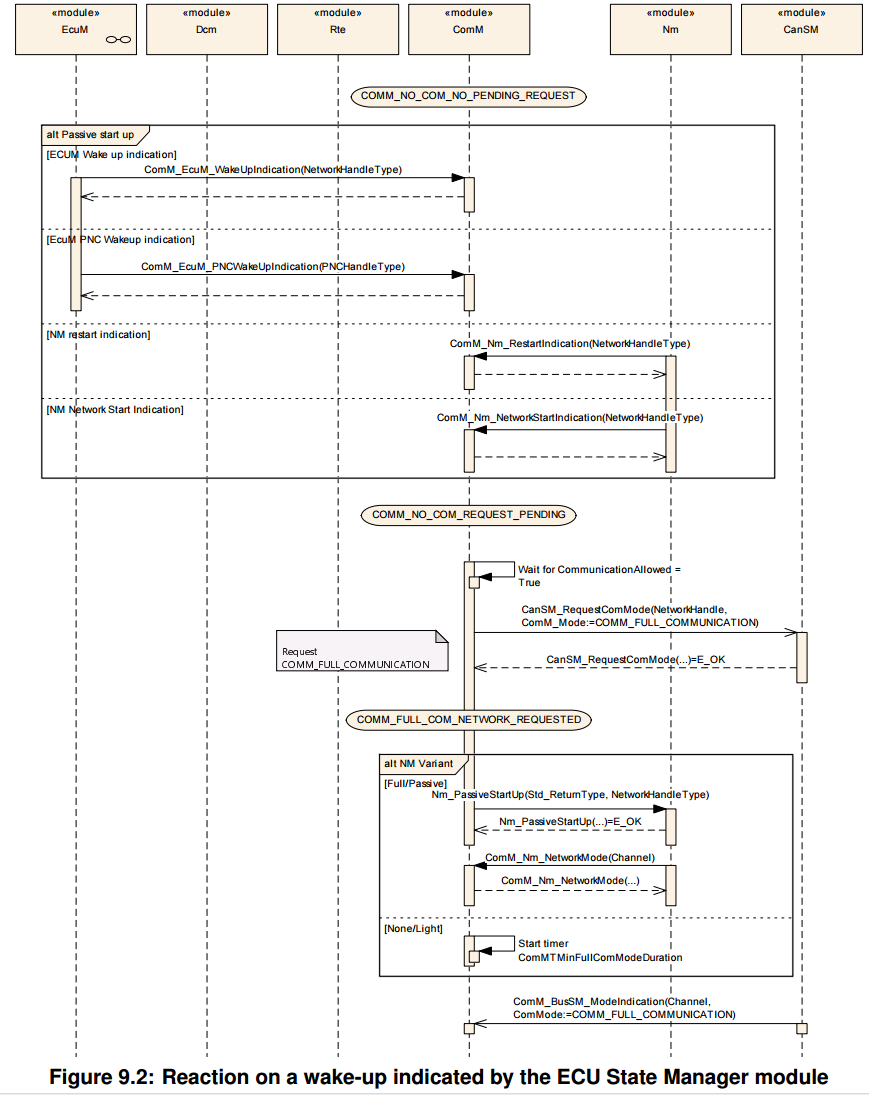

2、CAN被动唤醒

当ComM_EcuM_WakeUpIndication()（如果ECUM中的wakeup source绑定了ComM通道，则在调用EcuM_CheckWakeup()时自动调用）、ComM_EcuM_PNCWakeUpIndication()、ComM_Nm_RestartIndication()、ComM_Nm_NetworkStartIndication()被调用说明有远程唤醒或其他的的被动唤醒，CommunicationAllowed为TRUE后调用CanSM_RequestComMode()入参为COMM_FULL_COMMUNICATION，如果ComMNmVariant为FULL或PASSIVE，则调用Nm_PassiveStartUp()使对应的NM通道被动唤醒，如果是NONE或LIGHT启动ComMTMinFullComModeDuration定时器。
ComM_Nm_NetworkStartIndication()是在NM状态机为BUSSLEEP时被调用，说明在BUSSLEEP下收到了其他NM报文，那这时候Nm会调用这函数，ComM会再调用Nm_PassiveStartUp()让NM状态机进入NOS。

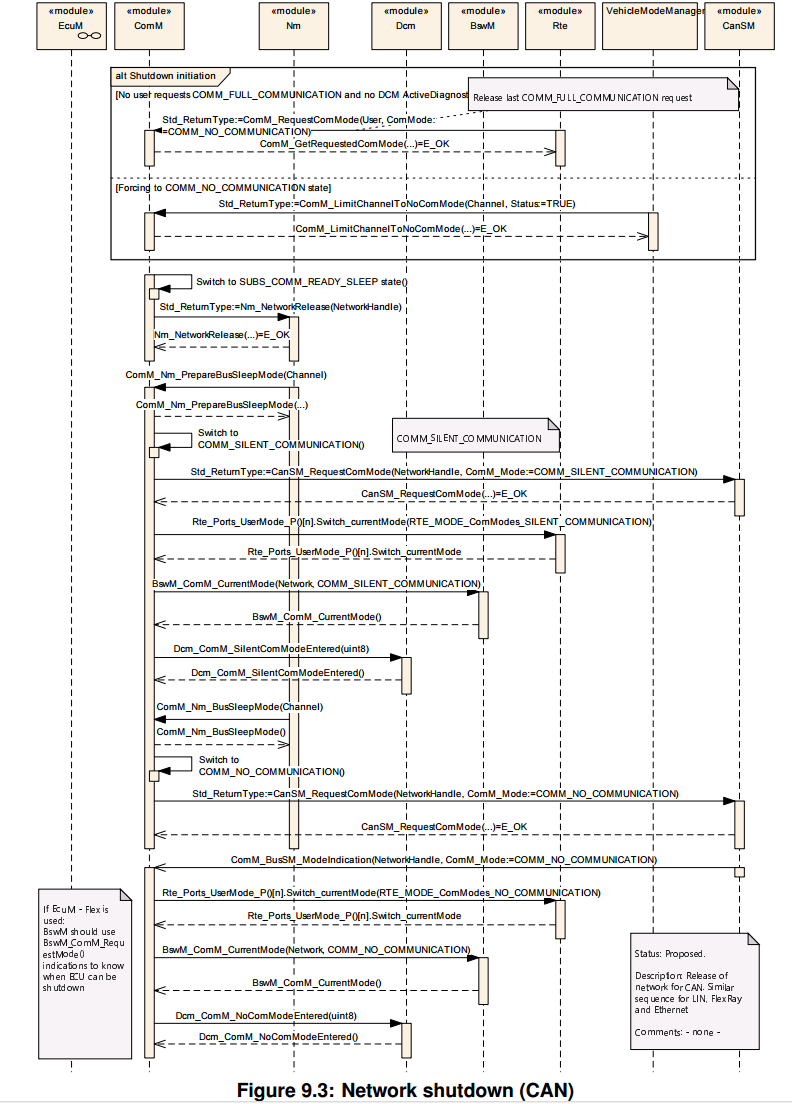

3、CAN网络关闭

当没有USER的通信请求和诊断激活时，即需要释放网络则USER调用ComM_RequestComMode()入参为COMM_NO_COMMUNICATION，或者车辆管理模块需要禁止通信，调用ComM_LimitChannelToNoComMode()。
接着ComM状态机切换到SUBS_COMM_READY_SLEEP，然后调用Nm_NetworkRelease()释放对应的网络。
当网络状态机进入PBM时，Nm调用ComM_Nm_PrepareBusSleepMode()通知ComM，然后ComM切换到COMM_SILENT_COMMUNICATION状态机，调用CanSM_RequestComMode()入参为COMM_SILENT_COMMUNICATION，使对应的CAN通道处于只收不发状态，然后ComM调用Rte_Ports_UserMode_P()[n].Switch_currentMode()、BswM_ComM_CurrentMode()、Dcm_ComM_SilentComModeEntered()通知各个USER已经进入静默模式。
当网络状态机进入BSM时，Nm调用ComM_Nm_BusSleepMode()通知ComM，然后ComM切换到COMM_NO_COMMUNICATION状态机，调用CanSM_RequestComMode()入参为COMM_NO_COMMUNICATION，使对应的CAN通道处于禁止收发状态，然后CanSM调用ComM_BusSM_ModeIndication()入参为COMM_NO_COMMUNICATION通知ComM已经进入COMM_NO_COMMUNICATION状态，然后ComM调用Rte_Ports_UserMode_P()[n].Switch_currentMode()、BswM_ComM_CurrentMode()、Dcm_ComM_NoComModeEntered()通知各个USER已经进入无通信模式。

4、CAN主动唤醒

当有来自USER的主动请求调用ComM_RequestComMode()入参为COMM_FULL_COMMUNICATION或Dcm诊断激活调用ComM_DCM_ActiveDiagnostic()，等CommunicationAllowed为TRUE后调用CanSM_RequestComMode()入参为COMM_FULL_COMMUNICATION。
如果ComMNmVariant为FULL，调用Nm_NetworkRequest()使对应的CAN网络激活。

三、PNC管理

（一）、概述

PNC是可选功能，ComM为User提供了唤醒和保持部分网络集群（PNC）处于唤醒状态的选项。
ComM为每个PNC通道实现一个状态机，用于表示PNC的通信模式。
每个PNC通道拥有独立状态，其状态定义与ComM的状态相关，以实现简单映射。
User可用于请求和释放PNC。
所有通道的PNC的状态信息通过NM消息中的PNC位向量进行交换。

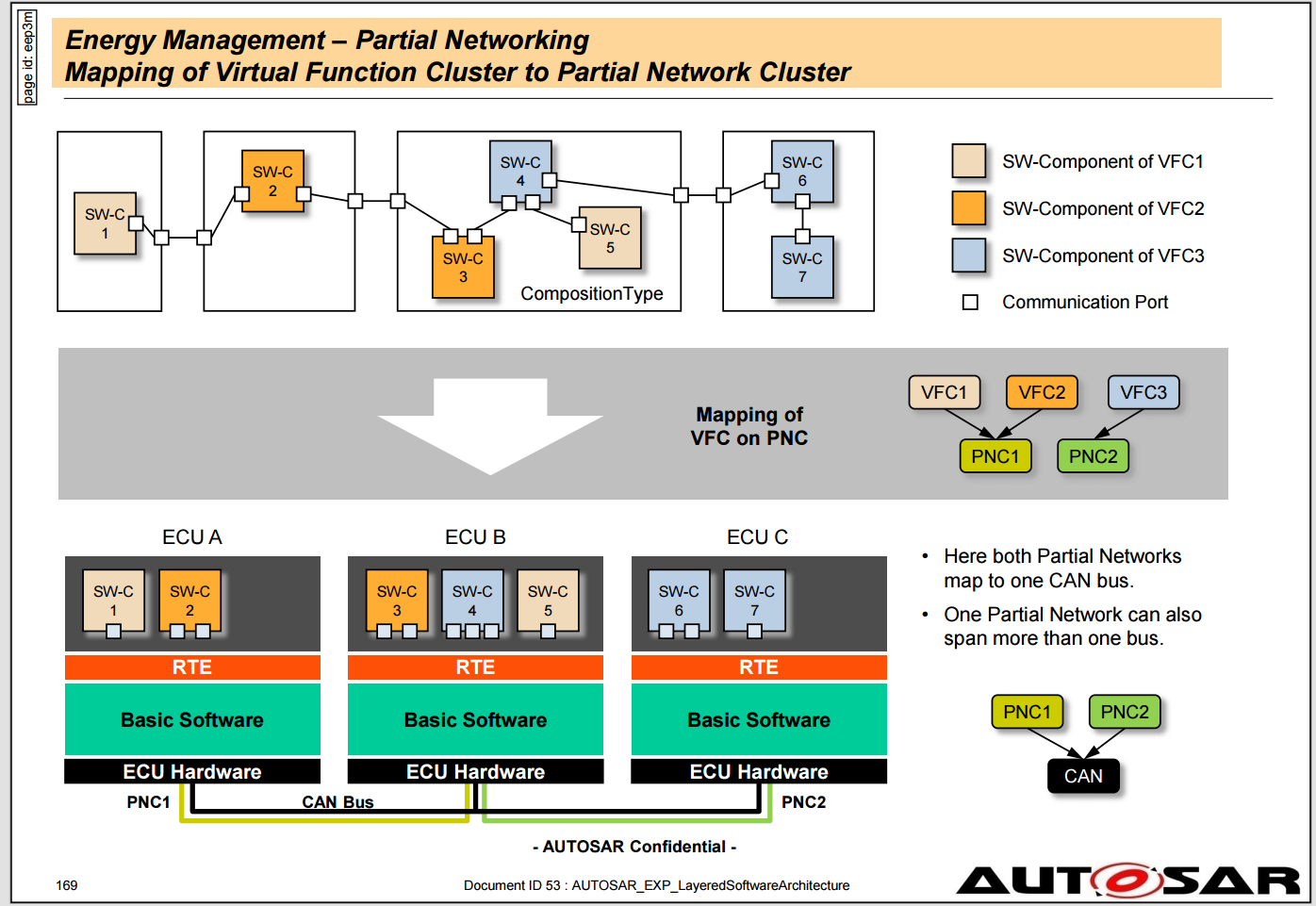

在没有PN功能的网络里，所有ECU同睡同醒，有了PN功能后，只有在同一个PNC内的ECU才同睡同醒，这样就能不必唤醒每个ECU进行工作达到省电的目的。

PN请求信息包含在NM PDU里的USER DATA里，ECU需要判断本ECU属于的PNC bit即请求信息是否为1，如果为1代表要工作便发送应用报文和NM报文。
某些IPDU GROUP也与各个PNC bit关联，那么当对应的PNC bit开启关闭时，对应的IPDU GROUP也开启关闭。

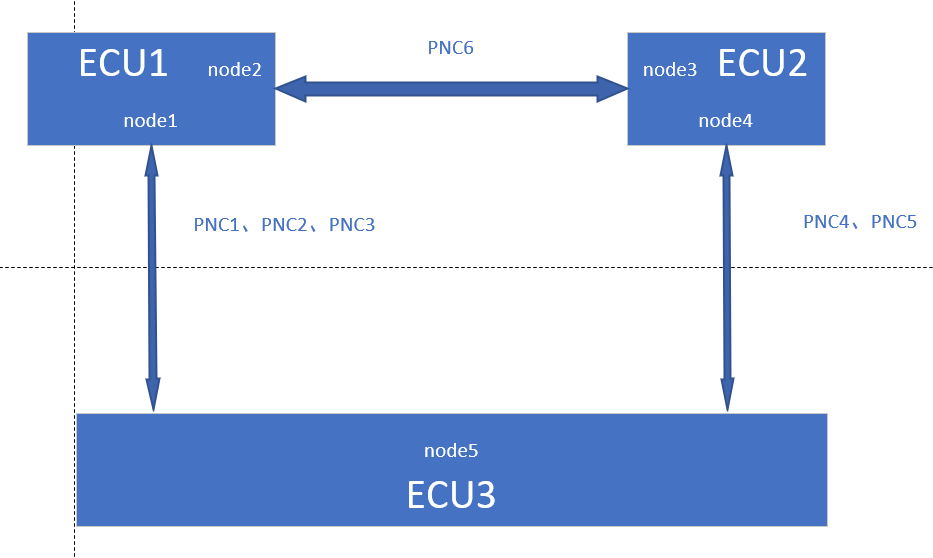

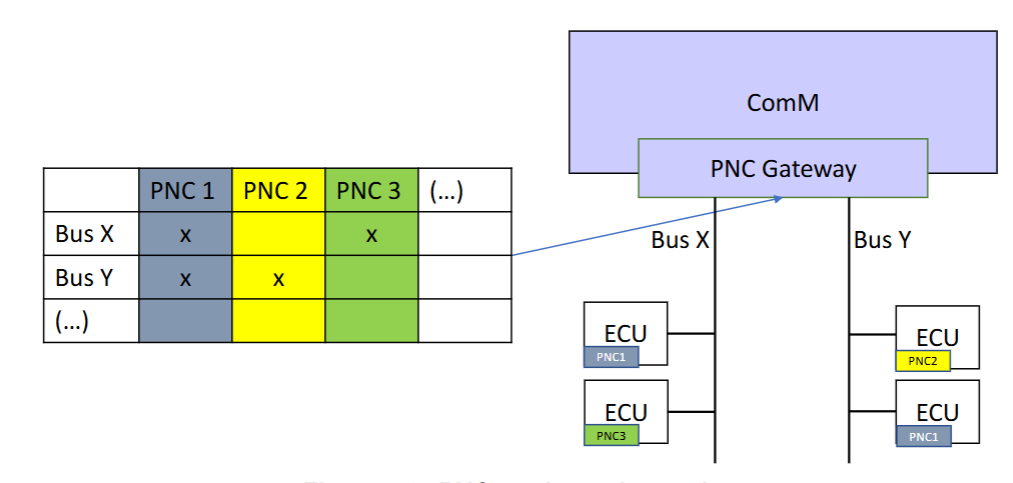

如上图，假设总线上NM PDU里的PNC1、PNC2、PNC3是置位的，那么ECU1的node1和ECU3的node5就需要工作要收发报文，如果只有PN4、PNC5置位，那么ECU2的node4和ECU3的node5要工作。
判断PNC位是否有效是在Nm模块里判断，如果没有有效的PNC位则丢弃收到的NM报文否则通知ComM更新ERA，AUTOSAR4.4则是在CanNm里去作判断。

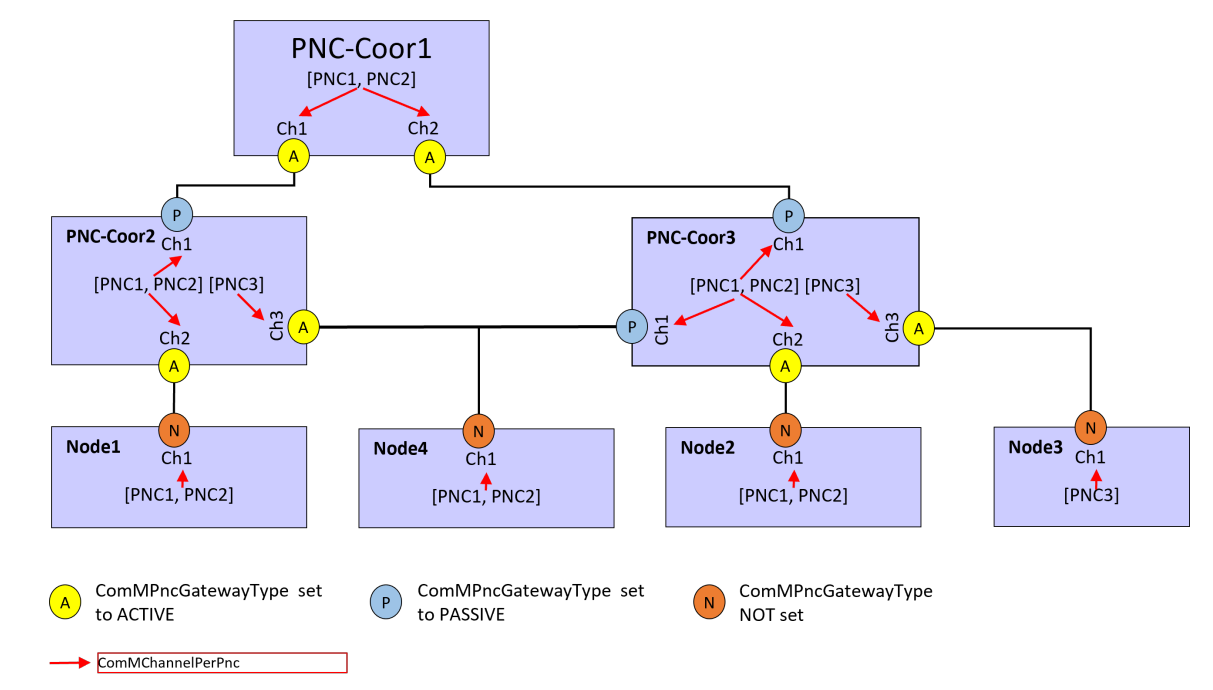

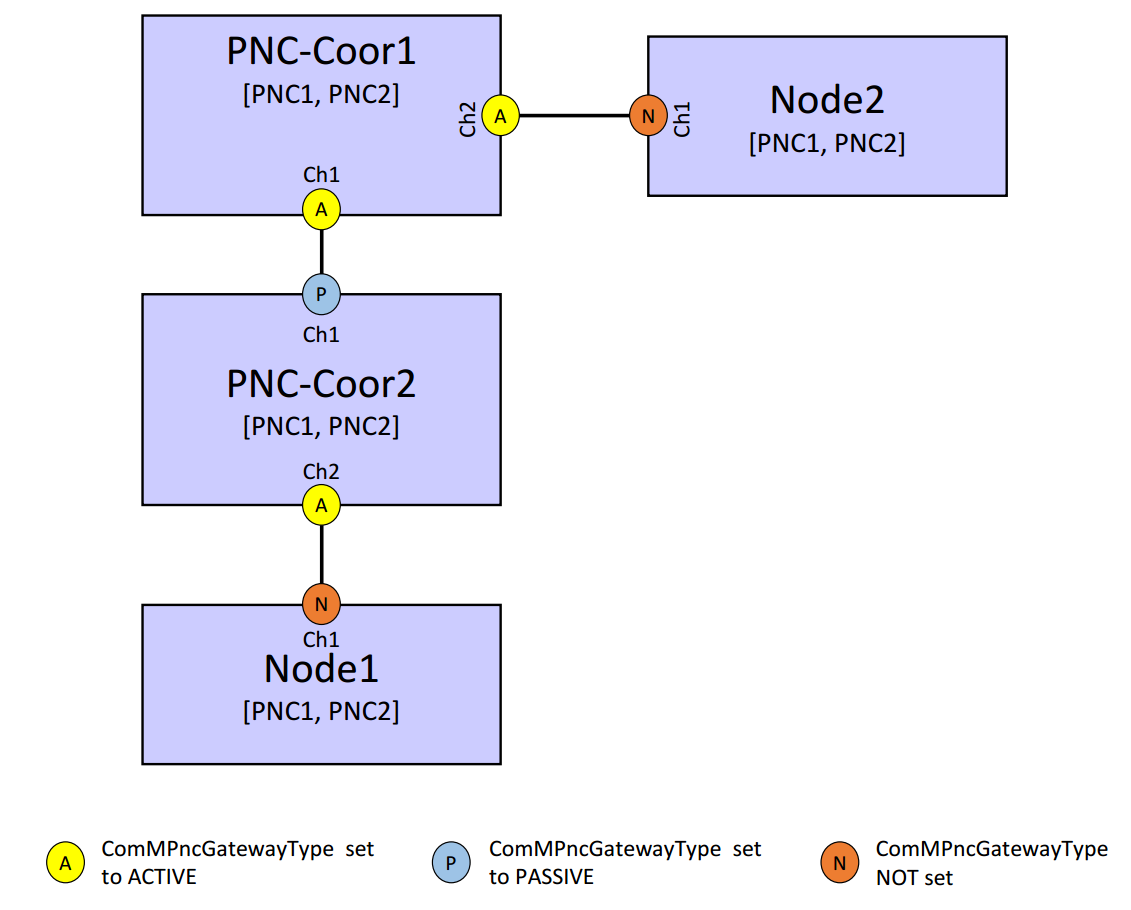

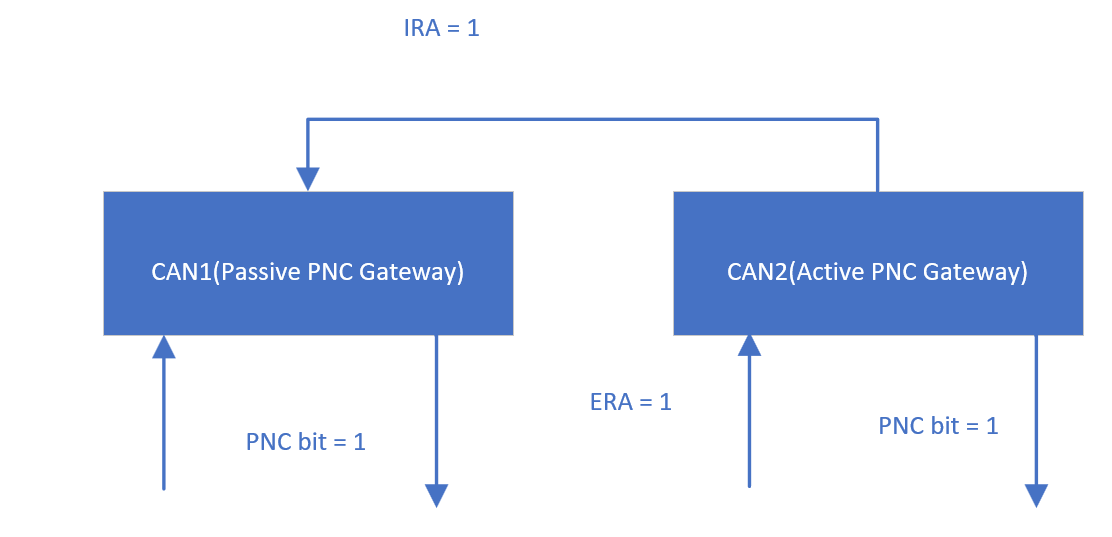

ERA/EIRA是PN请求的状态集，可以理解为一个数组，每路通道都可以选择该路是ERA还是EIRA，通常ERA是网关节点使用，是ERA的通道收到别的NM PNC请求时要转发给其他相应的通道，本通道和其他通道进行主动唤醒。
不是网关节点如果没有路由PNC请求，使用EIRA。
External便是从外部NM PDU收到的PN请求，Internal便是内部PN请求，如SWC主动对某路PNC请求网络激活或者某个网关有两个CAN节点，CAN1节点收到NM PDU后对应的PNC关联CAN2，那么通过转发唤醒CAN2，也是内部请求。
对于PnResetTimer，每路的EIRA在内部是可以共用的，而对于ERA假如有3路Channel，8路PNC，则需要建立3*8个PnResetTimer。

只有在该PNC对应的User主动调用ComM_RequestComMode()为FullCom或是ComMPNCGatewayEnabled = TRUE时收到NM PDU里对应的PNC bit为1，该PNC对应的Channel发出的NM PDU才把相应的PNC bit置为1，否则就算收到NM PDU里PNC bit有效，本ECU发出的NM PDU也不把对应的PNC bit置为1，就跟Channel状态机的主动唤醒和被动唤醒相对应。

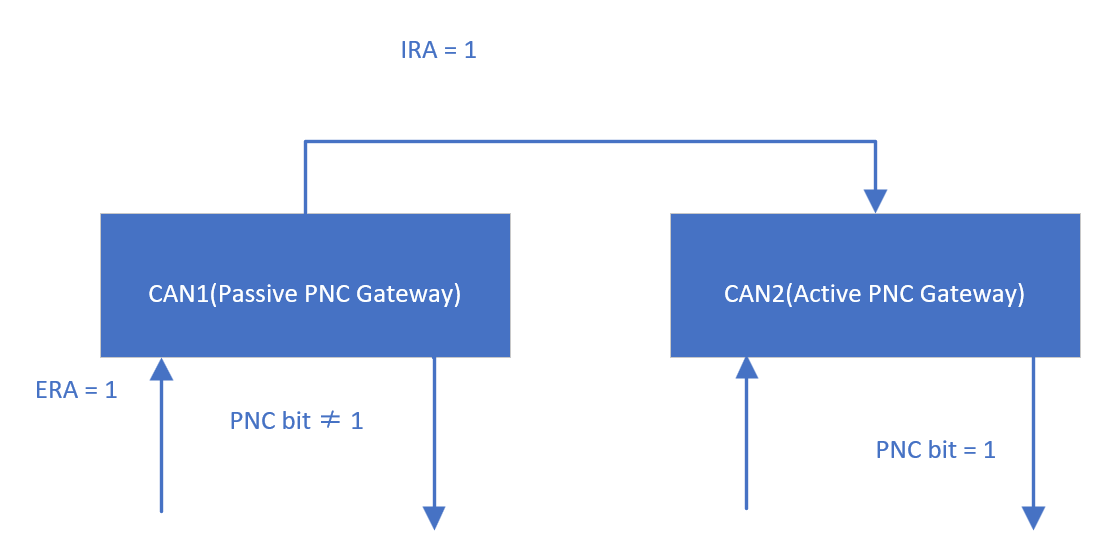

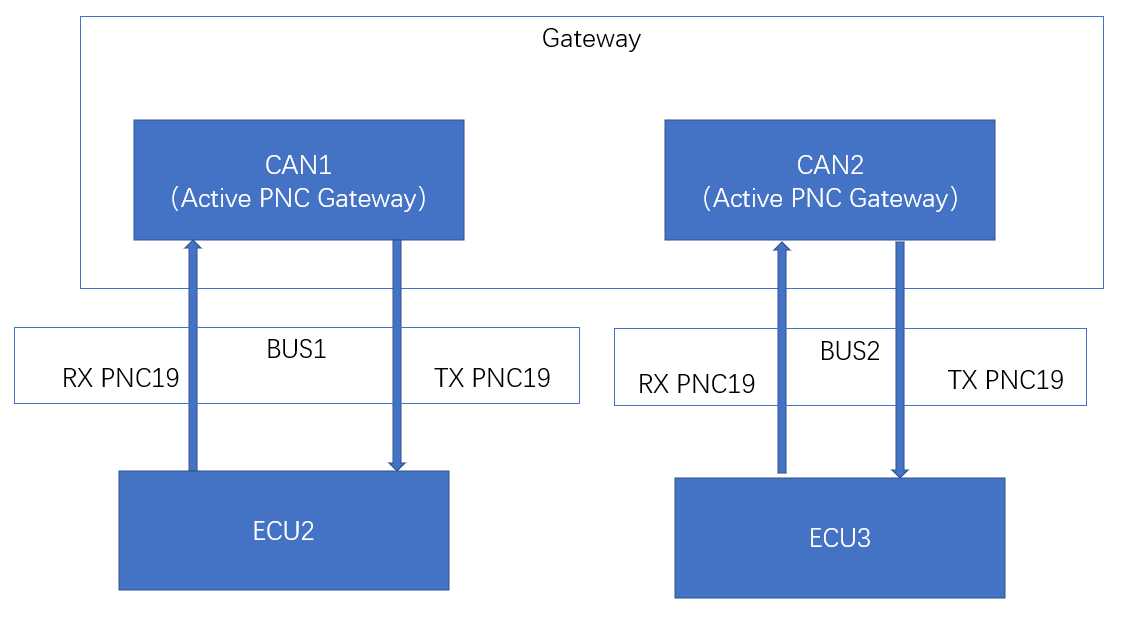

当本节点是网关节点，有多个Channel关联同一个PNC，若其中一个Channel被唤醒，其他Channel也要被唤醒并且是主动唤醒。

ComM在PNC状态机里主要是获取和更新ERA或EIRA里的PNC bit，并根据相应的bit更新后通知BswM，再根据Action去开启关闭相关的PNC对应的IPDU组或执行VFC功能。

（二）、PNC管理功能

当参数ComMPncSupport设置为TRUE 时，才有PNC功能。
参数ComMPncEnabled用来配置PNC功能是否开启。

ComM模块通过调用BswM_ComM_CurrentPncMode()，向BswM通知PNC状态机的每一次状态变更。

为在ComM和Nm之间交换PNC 状态信息，应使用位向量。此类位向量称为PNC位向量，最多包含504位。
PNC位向量以uint8类型数组的引用形式，通过专用API提供给ComM。PNC位向量中的每一位代表特定PNC的状态，该位称为PNC位。

与某个ComMPncId对应的PNC位的字节索引（byteIndex）和位索引（bitIndex）应按以下方式确定：
byteIndex = (ComMPncId除以8) - 。
bitIndex = (ComMPncId对8取模)。
ComM通过回调函数ComM_Nm_UpdateEIRA (<内部和外部PNC请求的PNC位向量>)，以PNC位向量形式接收内部和外部PNC请求的汇总状态。

若ComM_Nm_UpdateEIRA()被调用，则ComM应根据NmIf中配置的PNC位向量长度，将给定PNC 位向量的内容传输至ComM的EIRA。

每个PNC的一个EIRA PNC位向量缓冲区，该缓冲区的长度应等于与此PNC关联的通道所配置的PNC位向量的最大长度。
例如，若PNC引用ComMChannel A和ComMChannel B，且为这些通道配置的PNC位向量长度不同（ChannelAPncBitVectorLength = 10字节，ChannelBPncBitVectorLength = 20字节），则该PNC应使用一个长度为20字节的EIRA缓冲区。

ComM通过回调函数ComM_Nm_UpdateERA (<外部 PNC 请求的 PNC 位向量>)，按通道以PNC位向量形式接收外部PNC请求的汇总状态。

若配置参数ComMPncGatewayEnabled设置为TRUE，ComM_Nm_UpdateERA (<ERA的 PNC位向量 >)被调用，且为给定通道设置了参数ComMPncGatewayType，则ComM应根据给定通道和NmIf中配置的PNC位向量长度，将给定PNC位向量的内容传输至ComM的ERA。
ComM将Nm提供的EIRA PNC位向量传输至内部EIRA，并将每个ERA PNC位向量按ComMChannel传输至对应的ERA。传输PNC位向量内容时，若PNC位向量中对应PNC位为1，则将ComM内部EIRA/ERA中的PNC位设为1，若为0，则设为0。

ComM模块应能在已分配的ComM通道间分发特定PNC的状态（PNC 状态机的结果）。因此，ComM应通过调用Nm_UpdateIRA ( < 汇总内部PNC请求的PNC位向量 >)，按通信通道将内部PNC请求的汇总状态作为PNC位向量转发。IRA PNC位向量用于指示内部PNC请求的状态。

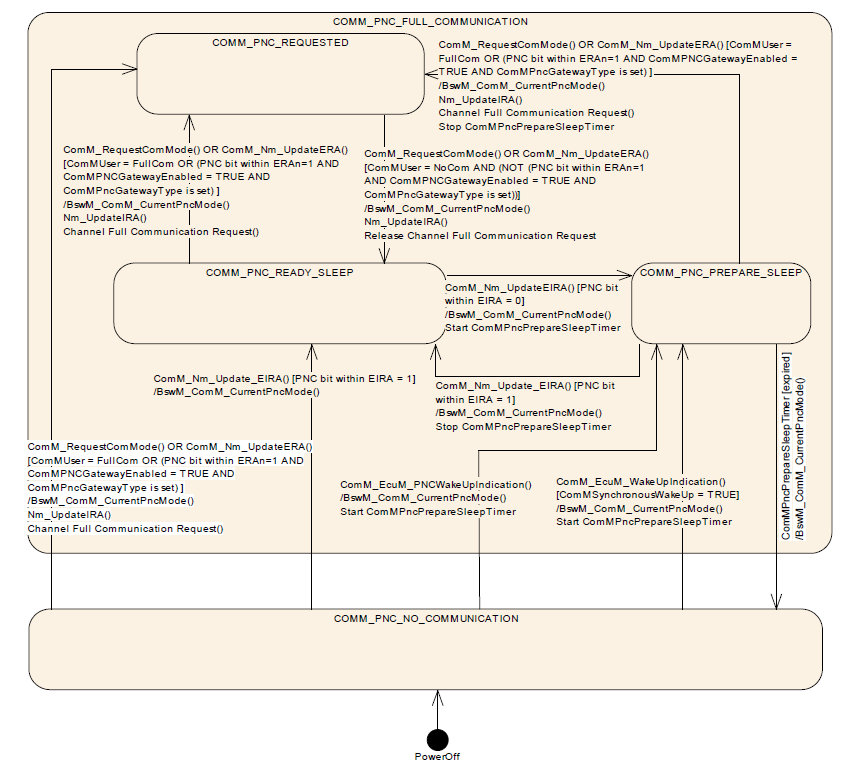

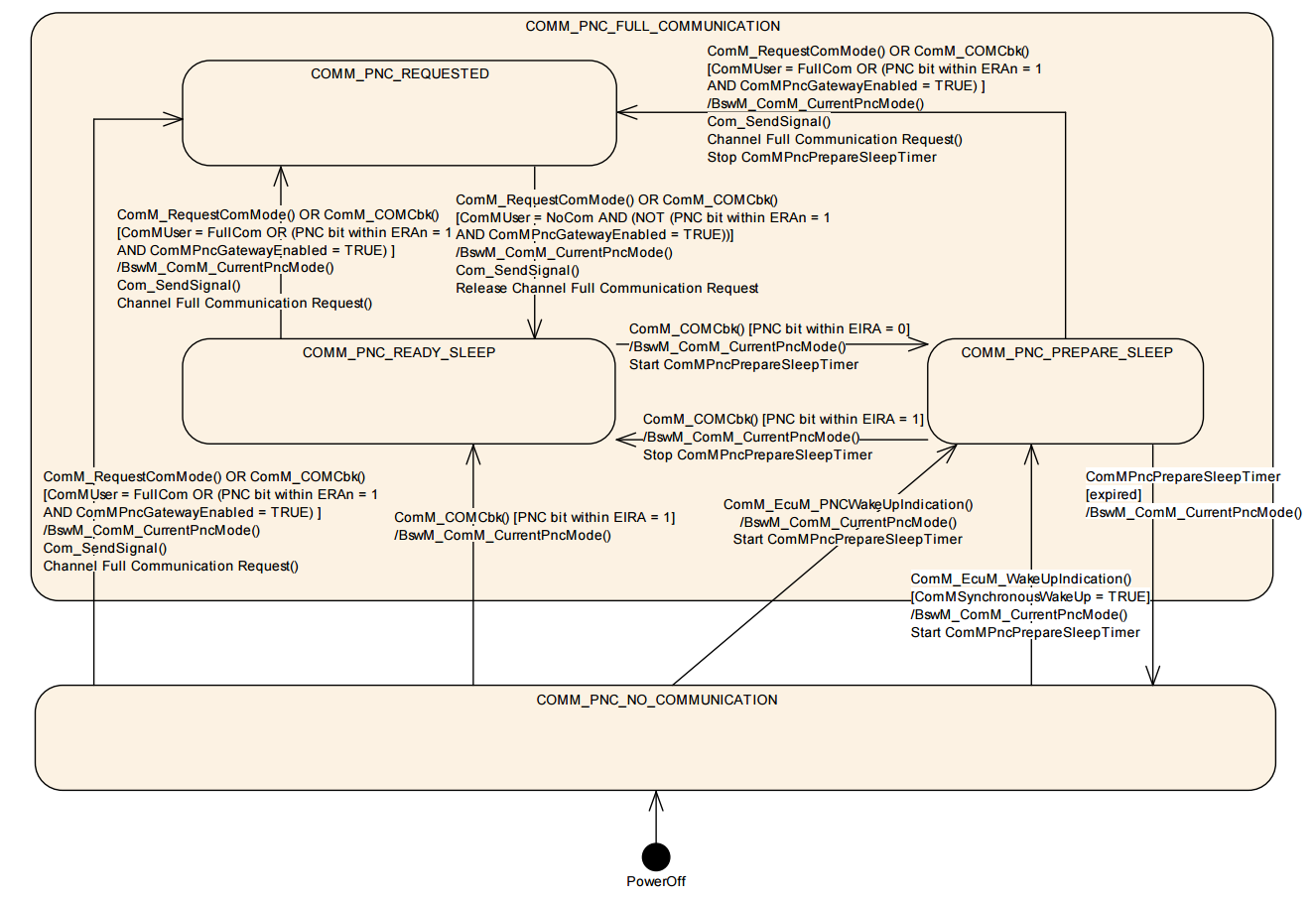

（三）、PNC状态机

PNC状态机有两个主状态：
‌COMM_PNC_FULL_COMMUNICATION‌
‌COMM_PNC_NO_COMMUNICATION‌

COMM_PNC_FULL_COMMUNICATION下有三个子状态：
‌COMM_PNC_PREPARE_SLEEP‌
COMM_PNC_READY_SLEEP
COMM_PNC_REQUESTED

状态变更后通过BswM_ComM_CurrentPncMode()通知BswM模块。

ComM_RequestComMode()调用触发的状态转换仅在ComM_MainFunction()中执行。
在ComM_MainFunction()中，请求按以下顺序处理：
映射到该通道一个或多个PNC的ComM用户请求。
直接映射到该通道的ComM用户请求。
ERA(当ComMPncGatewayEnabled为TRUE时)。
EIRA。

1、COMM_PNC_NO_COMMUNICATION状态机的行为

COMM_PNC_NO_COMMUNICATION状态下是默认状态。当PNC即没有外部请求也没有内部请求时，该状态一直保持。

当PNC通过ComMChannelPerPnc引用至少一个ComMChannel，如果ComMSynchronousWakeUp为TRUE，ComM_EcuM_WakeUpIndication()被调用的话，进入COMM_PNC_PREPARE_SLEEP子状态。

如果ComMSynchronousWakeUp为FALSE，ComM_EcuM_WakeUpIndication()被调用的话，保持COMM_PNC_NO_COMMUNICATION状态，直到收到PNC请求(EIRA中PNC位设置为1)。

当PNC通过ComMChannelPerPnc引用至少一个ComMChannel，ComM_EcuM_PNCWakeUpIndication()被调用的话，进入COMM_PNC_PREPARE_SLEEP子状态。

当分配给该PNC的至少一个ComMUser请求Full Communication时，离开当前状态，进入COMM_PNC_FULL_COMMUNICATION的COMM_PNC_REQUESTED子状态。

当PNC通过ComMChannelPerPnc引用至少一个ComMChannel，若EIRA中表示此PNC的至少一个PNC位变为1，应退出该状态并进入COMM_PNC_READY_SLEEP。

当ComMPncGatewayEnabled设置为TRUE，PNC通过ComMChannelPerPnc引用至少一个通道，所有引用通道都设置了ComMPncGatewayType，若ERAn中表示此PNC的至少一个PNC位变为1，则退出该状态并进入子状态COMM_PNC_REQUESTED。

2、从PowerOff下进入COMM_PNC_NO_COMMUNICATION

当ECU上电时，默认进入COMM_PNC_NO_COMMUNICATION状态。

3、COMM_PNC_FULL_COMMUNICATION状态机的行为

只要某个指定的PNC处于COMM_PNC_FULL_COMMUNICATION状态，该PNC通过ComMChannelPerPnc引用的所有ComMChannel均应处于COMM_FULL_COMMUNICATION状态。

4、COMM_PNC_REQUESTED子状态

当从COMM_PNC_NO_COM或COMM_PNC_PREPARE_SLEEP进入COMM_PNC_REQUESTED时，若此PNC通过ComMChannelPerPnc引用至少一个ComMChannel，且此PNC的ComMPncWakeupSleepRequestEnabled设置为TRUE，则应调用BswM_ComM_CurrentPNCMode()并传入COMM_PNC_REQUESTED_WITH_WAKEUP_REQUEST，而非传入 COMM_PNC_REQUESTED。

当进入PNC子状态COMM_PNC_REQUESTED时，如果ComMPncGatewayEnabled设置为FALSE或此PNC引用的所有ComMChannel均未设置ComMPncGatewayType，ComM模块应在IRA中将表示此PNC的PNC位设置为1，并通过调用Nm_UpdateIRA()将汇总的内部PNC请求转发至该PNC引用的每个通道。

每当从其他状态进入子状态COMM_PNC_REQUESTED时，ComM应诊断通过参数ComMChannelPerPnc引用的所有已配置ComM通道以及其中ComMWakeupSleepRequestEnabled设置为FALSE或不存在的情况（即使该通道已被请求），请求COMM_FULL_COMMUNICATION。

每当从COMM_PNC_NO_COM或COMM_PNC_PREPARE_SLEEP进入子状态COMM_PNC_REQUESTED时，ComM应诊断通过参数ComMChannelPerPnc引用的所有已配置ComM通道以及其中ComMWakeupSleepRequestEnabled设置为TRUE的情况（即使该通道已被请求），请求COMM_FULL_COMMUNICATION_WITH_WAKEUP_REQUEST。

每当从COMM_PNC_READY_SLEEP进入子状态COMM_PNC_REQUESTED时，ComM应诊断通过参数ComMChannelPerPnc引用的所有已配置ComM通道以及其中ComMWakeupSleepRequestEnabled设置为TRUE的情况（即使该通道已被请求），请求COMM_FULL_COMMUNICATION。

当进入PNC子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为TRUE时，ComM应在所有引用的ComMChannel中（其ComMPncGatewayType设置为COMM_GATEWAY_TYPE_ACTIVE）的IRA中将表示此PNC的PNC位设置为1，并相应的通过调用Nm_UpdateIRA()将汇总的内部PNC请求转发至这些ComMChannel上。

5、COMM_PNC_REQUESTED子状态的行为

当分配给此PNC的所有ComM用户请求No Communication时，若ComMPncGatewayEnabled设置为FALSE或该PNC引用的所有通道均未设置ComMPncGatewayType，则应退出子状态COMM_PNC_REQUESTED并进入子状态COMM_PNC_READY_SLEEP。

当处于子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为FALSE时，若分配给特定PNC的至少一个ComM用户请求Full Communication时，则ComM应为该PNC通过ComMChannelPerTxOnlyPnc引用的ComM通道请求COMM_FULL_COMMUNICATION。

当处于子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为FALSE 时，若分配给特定PNC的所有ComM用户请求No Communication时，则ComM应为该PNC通过ComMChannelPerTxOnlyPnc引用的ComM通道请求COMM_NO_COMMUNICATION。

当分配给此PNC的所有ComM用户请求No Communication、参数ComMPncGatewayEnabled设置为TRUE、此PNC通过ComMChannelPerPnc引用至少一个ComMChannel、此PNC引用的所有ComMChannel均已设置ComMPncGatewayType参数、ERAn中表示此PNC的PNC位等于0满足时，应退出子状态COMM_PNC_REQUESTED并进入子状态COMM_PNC_READY_SLEEP。

当分配给此PNC的所有ComM用户请求No Communication、参数ComMPncGatewayEnabled设置为TRUE、此PNC引用的所有ComMChannel均未设置ComMPncGatewayType参数满足时，应退出子状态COMM_PNC_REQUESTED并进入子状态COMM_PNC_READY_SLEEP。

当处于子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为TRUE时，若分配给特定PNC的至少一个ComM用户请求Full Communication，则ComM应在以下条件的ComMChannel的IRA中将表示该特定PNC的PNC位设置为1：
ComMPncGatewayType参数设置为COMM_GATEWAY_TYPE_PASSIVE；
由该PNC通过ComMChannelPerPnc或ComMChannelPerTxOnlyPnc引用，并通过调用Nm_UpdateIRA()转发更新后的IRA。

当处于子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为TRUE时，若至少一个ERA中表示特定PNC的PNC位等于1，且其对应的ComMChannel的ComMPncGatewayType参数设置为COMM_GATEWAY_TYPE_ACTIVE，则ComM应在以下条件的ComMChannel的IRA中将表示该特定PNC的PNC位设置为1：
ComMPncGatewayType参数设置为COMM_GATEWAY_TYPE_PASSIVE；
由该PNC通过ComMChannelPerPnc或ComMChannelPerTxOnlyPnc引用，并通过调用Nm_UpdateIRA()转发更新后的IRA。

当处于子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为TRUE时，若分配给特定PNC的至少一个ComM用户请求Full Communication，则ComM应为该PNC通过ComMChannelPerTxOnlyPnc引用的ComM通道请求COMM_FULL_COMMUNICATION。

当处于子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为TRUE时，若分配给特定PNC的所有ComM 用户请求No Communication，且ERAn中表示该特定PNC的PNC位等于0（其对应的ComMChannel的ComMPncGatewayType参数设置为COMM_GATEWAY_TYPE_ACTIVE），则ComM应在以下条件的ComMChannel的IRA中将表示该特定PNC的PNC位设置为0：
ComMPncGatewayType参数设置为COMM_GATEWAY_TYPE_PASSIVE；
由该PNC通过ComMChannelPerPnc或ComMChannelPerTxOnlyPnc引用，并通过调用 Nm_UpdateIRA()转发更新后的IRA。

当处于子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为TRUE时，若分配给特定PNC的所有ComM用户请求No Communication，且该PNC引用的ComMChannel均未设置ComMPncGatewayType参数，则ComM应在该PNC引用的所有ComMChannel的IRA中将表示该特定PNC的PNC位设置为0，并通过调用Nm_UpdateIRA() 转发更新后的IRA。

当处于子状态COMM_PNC_REQUESTED且ComMPncGatewayEnabled设置为TRUE时，若分配给特定PNC的所有ComM用户请求No Communication，则ComM应为该PNC通过ComMChannelPerTxOnlyPnc引用的ComM通道请求COMM_NO_COMMUNICATION。

当在子状态COMM_PNC_REQUESTED中ComM_Nm_ForwardSynchronizedPncShutdown()被调用，且满足以下所有条件时：
分配给此PNC的所有ComM用户请求No Communication；
该PNC通过ComMChannelPerPnc引用的所有通道（其通道属性ComMPncGatewayType设置为COMM_GATEWAY_TYPE_ACTIVE）的ERAn中对应的PNC位均设置为0；
ComM_Nm_ForwardSynchronizedPncShutdown()指示通道分配给此PNC，且该PNC被指示关闭（给定PNC位向量中PNC位设置为1）；
指示通道的ComMPncGatewayType设置为COMM_GATEWAY_TYPE_PASSIVE，且通过ComMChannelPerPnc引用；
ComMSynchronizedPncShutdownEnabled设置为TRUE；
则ComM模块应执行以下操作：
在该PNC通过ComMChannelPerPnc引用的所有通道（其通道属性ComMPncGatewayType设置为COMM_GATEWAY_TYPE_PASSIVE）的ERA中，将此PNC的ERA位设置为0。
对当前处理的PNC中每个具有的调用Nm_RequestSynchronizedPncShutdown()，其中ComMPncGatewayType被设置为COMM_GATEWAY_TYPE_ACTIVE，且该通道通过ComMChannelPerPnc进行引用。
退出子状态 COMM_PNC_REQUESTED 并进入子状态 COMM_PNC_READY_SLEEP。
原因为：
每当中间 PNC 协调器（至少有一个ComMChannel的ComMPncGatewayType设置为COMM_GATEWAY_TYPE_PASSIVE）从顶层PNC协调器接收到作为PN关闭消息的Nm帧时，ComM应立即释放该PNC，转发PN关闭消息的PNC位向量，并在分配给受影响PNC且ComMPncGatewayType设置为COMM_GATEWAY_TYPE_ACTIVE的ComMChannel上请求同步PNC关闭（请求传输 PN 关闭消息）。
ComM必须确保接收作为PN关闭消息的Nm帧时的处理流程尽可能快，以最小化同步PNC关闭的延迟。
如果本地用户已指示请求受影响的PNC，或通过ComMPncGatewayType设置为COMM_GATEWAY_TYPE_ACTIVE的ComM通道接收到PNC请求，则不执行同步PNC关闭的转发。本地请求或远程请求的PNC始终优先于同步PNC关闭请求。
仅当指示的PNC（在PNC位向量中给出）处于COMM_PNC_REQUESTED状态时，才执行同步PNC关闭处理。

如果通过调用ComM_Nm_ForwardSynchronizedPncShutdown() 为此PNC指示转发同步PNC关闭请求，且该PNC符合释放条件但转发同步PNC请求的前提条件不满足，则ComM模块应拒绝执行同步PNC关闭的转发；如果ComMPncNmRequest设置为TRUE，即使受影响通道的当前状态已为Full Communication，ComM也应通过调用Nm_NetworkRequest()为分配给此PNC的所有ComMChannel重新请求网络。

如果ComMSynchronizedPncShutdownEnabled设置为TRUE，且分配给此PNC的所有ComM通道的ComMPncGatewayType均设置为COMM_GATEWAY_TYPE_ACTIVE，则在以下条件下应调用Nm_RequestSynchronizedPncShutdown(< 通道 >, )，其中<通道>表示当前处理的ComMChannel，为此PNC的ComMPncId：
ERAn中对应的PNC位等于0；
分配给此PNC的所有ComM用户请求No Communication；
该通道通过ComMChannelPerPnc被此PNC引用。
原因为：
每当释放PNC、配置同步PNC关闭且ECU作为此PNC的顶层PNC协调器时，必须在受影响的ComMChannel上传输PN关闭消息。因此，ComM通过为分配给该PNC的每个ComMChannel调用Nm_RequestSynchronizedPncShutdown()，将检测到的已释放PNC的PNC位向量转发给NmIf。NmIf将调用转发给受影响的Nm，PN关闭消息在Nm_Mainfunction()中传输。

当处于子状态COMM_PNC_REQUESTED时，若ComM0PncVectorAvoidance设置为TRUE，且通过ComMChannelPerPnc引用的ComMChannel的计算IRA中的所有PNC位均设置为0，则ComM模块应释放该ComMChannel。一旦IRA中至少有一位重新变为1，ComM模块应重新请求该ComMChannel。
原因为：
只要远程请求PNC（即分配给此PNC的ERAn中至少一个PNC位等于1）且配置开关ComMPncGatewayEnabled设置为TRUE，COMM_PNC_REQUESTED就会保持为当前PNC状态。

6、COMM_PNC_READY_SLEEP子状态

当从COMM_PNC_REQUESTED进入PNC 子状态COMM_PNC_READY_SLEEP时，应将IRA中表示该PNC的PNC位设置为0，并通过调用Nm_UpdateIRA()将汇总的内部PNC请求转发至该PNC引用的每个通道。

当从COMM_PNC_REQUESTED进入PNC子状态COMM_PNC_READY_SLEEP时，ComM应为该PNC通过ComMChannelPerPnc引用的所有已配置ComM通道释放COMM_FULL_COMMUNICATION请求。

7、COMM_PNC_READY_SLEEP子状态的行为

只要PNC处于被请求状态（即EIRA中表示该PNC的PNC位等于1）且没有分配给此PNC的ComM用户请求Full Communication，当前状态应为COMM_PNC_READY_SLEEP。

若PNC被释放（即EIRA中表示该PNC的PNC位等于0），应退出子状态COMM_PNC_READY_SLEEP并进入子状态COMM_PNC_PREPARE_SLEEP。

若分配给此PNC的至少一个ComM用户请求Full Communication，应退出子状态COMM_PNC_READY_SLEEP并进入子状态COMM_PNC_REQUESTED。

当处于子状态COMM_PNC_READY_SLEEP时，若ERAn中表示该PNC的至少一个PNC位变为1，则在以下条件下应退出子状态COMM_PNC_READY_SLEEP并进入子状态 COMM_PNC_REQUESTED：
参数ComMPncGatewayEnabled设置为TRUE；
此PNC通过ComMChannelPerPnc引用至少一个通道，且被引用的通道已设置ComMPncGatewayType。

8、COMM_PNC_PREPARE_SLEEP子状态

若进入子状态COMM_PNC_PREPARE_SLEEP，应使用配置的初始值启动定时器ComMPncPrepareSleepTimer。

9、COMM_PNC_PREPARE_SLEEP子状态的行为

只要定时器ComMPncPrepareSleepTimer正在运行且未发生ComM User、EIRA或ERAn变化，当前状态应为COMM_PNC_PREPARE_SLEEP。

当定时器ComMPncPrepareSleepTimer超时时，应退出PNC子状态COMM_PNC_PREPARE_SLEEP并进入PNC主状态COMM_PNC_NO_COMMUNICATION。

当处于COMM_PNC_PREPARE_SLEEP时，若分配给此PNC的至少一个ComM用户请求Full Communication，应退出COMM_PNC_PREPARE_SLEEP状态，停止定时器ComMPncPrepareSleepTimer，并进入子状态COMM_PNC_REQUESTED。

当处于COMM_PNC_PREPARE_SLEEP时，若EIRA中表示此PNC的PNC位变为1且此PNC通过ComMChannelPerPnc引用至少一个通道，应退出子状态COMM_PNC_PREPARE_SLEEP，停止定时器ComMPncPrepareSleepTimer，并进入子状态COMM_PNC_READY_SLEEP。

（四）、PNC网关

PNC网关功能用于将（逻辑上的）部分网络集群（Partial Network Cluster）扩展到总线/通信通道的边界之外，实现PNC请求在不同总线/网络间的网关传递。（因此，PNC网关必须连接多个物理通道才能存在。）

PNC网关配置中定义了每个PNC所需的物理通道信息，确保覆盖该PNC所有成员。

从所有主动通道（主动通道需维持唤醒状态）收集PNC请求并进行汇总。
网关将汇总后的PNC状态发送至所有主动通道，使网络中所有节点对PNC请求状态与网关一致，确保跨通道的同步性。

若PNC网关非网络层级中的顶层节点，它会通过被动通道（因其无需主动维持唤醒）将下级节点的PNC请求状态与自身内部请求状态汇总，发送给上级PNC协调器。

PNC协调器‌禁止‌汇总并回传被动通道收到的信息，以避免产生无限循环的虚假PNC请求。

PNC通道映射关系由静态配置提供。此外，可通过可选特性‌动态PNC通道映射‌在运行时扩展该映射关系。
当PNC网关激活时，即使某PNC仅被分配到单个通道，‌若请求来自其他未分配该PNC的通道，网关仍会执行协调逻辑‌。此设计意图在于：另一通道上可能存在仅需发起PNC请求但不希望被该PNC唤醒的节点。

1、对分配到多个通道的不PNC协调动作的支持

当一个PNC被分配至多个ComMChannel时，该PNC必须在所有受影响的ComMChannel上均启用协调动作，或在所有此类通道上均不启用协调动作。

如果PNC被分配至不同的ComMChannel，且这些通道未通过PNC网关进行协调，则网络拓扑和通信设计必须确保受影响的ComMChannel在同一时刻被请求和释放。在使用PNC的情况下，应用程序不应关注ComMChannel的状态，此外，ComM也不会处理该用例中的ComMChannel状态，因为未对这些通道执行PNC协调动作。换句话说，如果被动请求一个PNC，则所有引用的ComMChannel也应被被动请求，因为应用程序期望分配给该PNC的所有ComMChannel均处于COMM_FULL_COMMUNICATION状态。

下图展示了一个PNC网关具有未协调的ComMChannel示例：

2、主动PNC网关

即使配置参数ComMPncGatewayEnabled为TRUE，且某ComMChannel的ComMPncGatewayType参数设置为COMM_GATEWAY_TYPE_ACTIVE，主动PNC网关的行为按PNC状态机流程那样执行。

系统通道上的主动PNC网关应作为该通道上释放PNC的最后一个节点。
（即主动网关需确保所有下属节点先释放PNC请求，自身最后退出，避免网络状态不一致）

若某个PNC在所有ERAn中的对应位均为0，则除PNC网关外，没有其他节点在请求该PNC。
（此时网关作为唯一请求者，需负责协调PNC的休眠流程，避免无效唤醒）

3、被动PNC网关

仅当被动协调通道连接到多个PNC网关时，其才会存在。如果ComM的PNC网关功能已启用（ComMPncGatewayEnabled设置为TRUE），则映射到该PNC网关的ComM通道可设置为主动或被动类型（COMM_GATEWAY_TYPE_ACTIVE或COMM_GATEWAY_TYPE_PASSIVE）。如果某个ComM通道映射到两个不同的PNC网关，则仅一个网关对该通道进行主动协调，另一个则为被动协调。这意味着：一个PNC网关必须至少映射一个主动类型的ComM通道，且可映射一个或多个被动类型的ComM通道。

当本地ComM用户请求PNC，或被动PNC网关的主动协调系统通道中，至少有一个ERA内的PNC位不为0时，PNC网关将请求PNC。

PNC网关计算ERA发送PNC位向量中被动协调通道的PNC位值时，计算方式与主动协调通道在ERA中的PNC位值一致。

4、同步PNC关闭

PN拓扑始终呈现分层架构，其中顶级PNC协调器（top-level PNC coordinator）位于最高层级。在次级层级中，可能存在多个中间PNC协调器（intermediate PNC coordinator）和PNC叶子节点（PNC leaf node）。

PNC-Coor1为顶级PNC协调器，PNC-Coor2为中间PNC协调器，Node1和Node2为位于PN拓扑最低层级的PNC叶子节点。例如，当Node1请求PNC1时，该PNC请求会通过PN拓扑传播至顶级PNC协调器。顶级PNC协调器接管该PNC请求，并确保其在PN网络中分发：通过通道1（PNC-Coor1.Ch1）回传该请求，并将其转发至通道2（PNC-Coor2.Ch2）。

若Node1释放PNC1且网络中无其他ECU请求PNC1，Node1仍会收到顶级PNC协调器发送的包含PNC1请求的Nm帧。PNC叶子节点的释放不会立即从叶子节点向顶级PNC协调器传播，而是在PN拓扑的每个层级上受PN reset time延迟。

当顶级PNC协调器检测到某个PNC的PN reset time到期，且PN网络中无其他ECU请求该PNC时，会重新重置该PNC的PN reset time，并发送PN shutdown message，以确保从顶级PNC协调器到PNC叶子节点的所有PN层级实现PNC的类似同步关闭。

中间PNC协调器在接收PN关闭消息后立即响应：释放指定PNC，重新重置 PN reset time，并将PN关闭消息转发至所有主动协调且分配给该PNC的ComM通道。由此，从顶级PNC协调器到PNC叶子节点的所有层级中，被释放PNC的状态机均进入COMM_PNC_READY_SLEEP状态，并几乎同时重置对应的PN reset time，最终实现PNC的同步关闭，避免应用层超时。

5、多个顶层PNC协调器的支持

PN拓扑结构必须至少有一个顶级PNC协调器。若某个特定PNC所分配到的所有ComMChannels的ComMPncGatewayType均设置为COMM_GATEWAY_TYPE_ACTIVE，则该PNC的顶级PNC协调器即被指定。不同PNC可能拥有不同的顶级PNC协调器。对于同一PNC，通常使用一个顶级PNC协调器。但若PN拓扑满足AUTOSAR SystemTemplate文档中的约束条件constr_pnc90的设计要求，同一PNC也可配置多个顶级PNC协调器。下图展示了具有多个同一PNC顶级PNC协调器的有效PN拓扑示例。

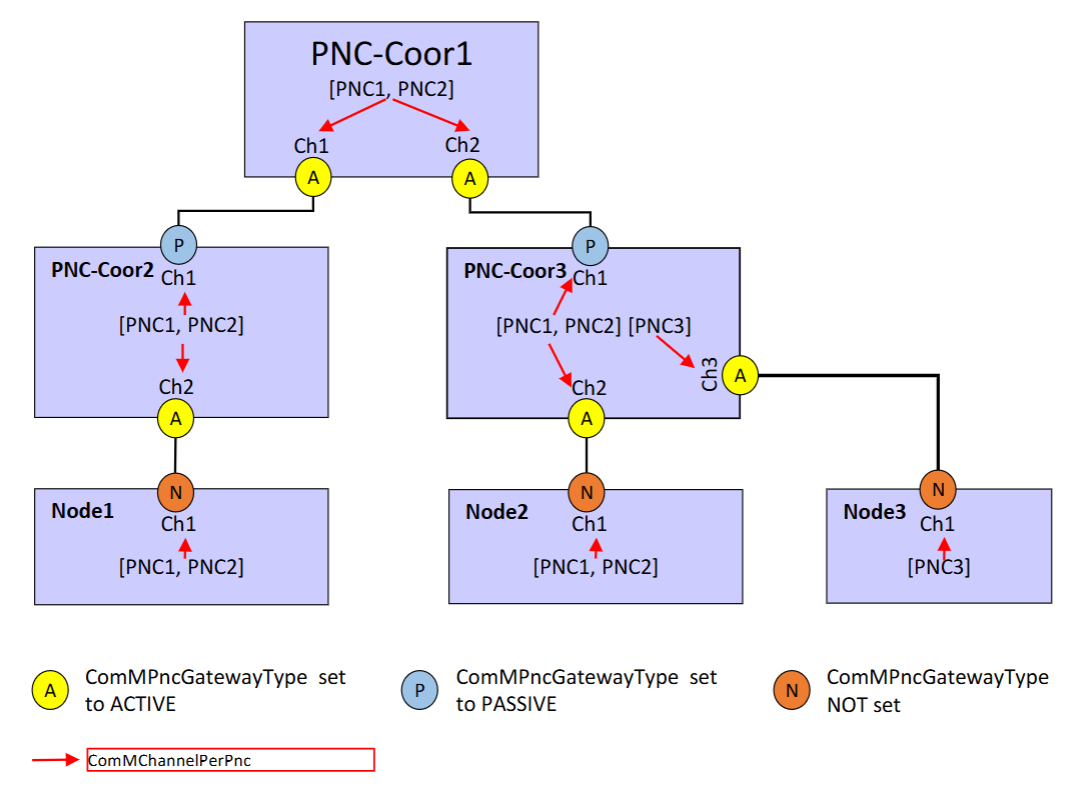

上图中PNC-Coor1作为PNC1和PNC2的顶级PNC协调器。PNC-Coor3作为PNC3的顶级PNC协调器。因此，如果启用同步PNC关闭，则PNC-Coor1负责为PNC1和PNC2启动同步PNC关闭。PNC-Coor3负责为PNC3启动同步PNC关闭。

上图中，PNC-Coor2和PNC-Coor3作为PNC3的顶级PNC协调器。为确保正常运行，需将PNC-Coor3.Ch1的NM过滤掩码进行配置以使PNC3位能通过过滤。若启用同步PNC关闭功能，则预期行为应符合以下描述：
若PNC-Coor2请求PNC3，则该PNC请求将由PNC-Coor3转发至Node3。
若仅PNC-Coor2请求了PNC3，且PNC-Coor2释放PNC3，则PNC-Coor2会发送一条PN关闭消息。PNC-Coor3将同步PNC关闭请求转发至 PNC-Coor3.Ch3。因此，PNC3将在所有受影响节点上进行同步关闭，从PNC-Coor2经PNC-Coor3至Node3。在此场景中，PNC-Coor2作为PNC3的顶级协调器。
若仅Node3请求PNC3，则PNC-Coor3仅通过PNC-Coor3.Ch3回传PNC请求。该PNC请求不会转发至其他通道，因PNC3仅引用PNC-Coor3.Ch3。
若仅Node3请求了PNC3，且Node3释放该PNC，则PNC-Coor3会在PNC-Coor3.Ch3上发送一条PN关闭消息。在此场景中，PNC-Coor3作为PNC3 的顶级协调器。
若Node3和PNC-Coor2均请求了PNC3，且Node3释放PNC3，则PNC-Coor2对PNC3的请求将维持PNC3的请求状态。
若Node3和PNC-Coor2均请求了PNC3，且PNC-Coor2释放PNC3，则PNC-Coor2会在PNC-Coor2.Ch3上发送一条PN关闭消息。PNC-Coor3不会在PNC-Coor3.Ch3上转发该PN关闭请求，因为PNC-Coor3.Ch3的ERA仍包含来自Node3的PNC3请求。因此，PNC-Coor2将异步关闭PNC3，因为只要Node3请求PNC3，PNC-Coor3就会继续处理来自Node3的PNC请求。Node3释放PNC3后，PNC-Coor3和Node3将同步关闭PNC3，因为PNC-Coor3起到了顶级PNC协调器的作用。

6、总结

PNC请求在Passive通道：
如果在网关类型为PASSIVE的通道上接收到ERA=1的请求，则该请求不会镜像回该通道，即该请求不会在EIRA Tx 信号中设置，并且不会路由到网关类型为PASSIVE的通道。请求仅路由到网关类型为ACTIVE的通道。

PNC请求在Active通道：
如果在网关类型为ACTIVE的通道上通过ERA=1接收到PN请求，则该请求会镜像回此通道，且路由到所有其他协调通道。

PNC请求在网关类型为NONE的通道：
如果在网关类型为NONE的通道上通过ERA=1接收到请求，则该请求不会存储在内部ComM ERA信号中，即该PNC请求被忽略。因此，请求不会镜像回此通道，也不会路由到任何其他通道，即请求不会设置在EIRA发射信号中。网关类型为NONE的通道忽略通过ERA信号接收的PNC请求，但它们处理通过 EIRA Rx信号接收的PNC请求。在这种情况下，目标PNC状态不受通过ERA接收的PNC请求影响，但通过EIRA=1接收的PNC请求而进行状态改变。

如上图所示，Gateway有两路CAN而且都是Active通道和PNC19，当CAN1收到NM PDU包含的PNC19为1时，即ERA更新，BswM根据PNC状态可开启PNC19相关的IPDU组，因为是Active通道并且ComMPNCGatewayEnabled = TRUE，PNC19的状态机从PNC_NO_COMMUNICATION切换到PNC_REQUESTED，同时也调用Nm_UpdateIRA()将发送的NM PDU的PNC19位置1，因为CAN1和CAN2同属PNC19，所以也调用Nm_NetworkRequest()将CAN2通道主动唤醒，开始向总线上发送PNC19为1的NM PDU。
当没收到外部请求PNC19时，PNC19状态机进入COMM_PNC_READY_SLEEP同时调用Nm_UpdateIRA()将发送的NM PDU的PNC19位置0，PNRESETTIMER超时后，PNC19状态机进入COMM_PNC_PREPARE_SLEEP，BswM根据PNC状态可停发PNC19相关的IPDU组，ComMPncPrepareSleepTimer超时后，PNC19状态机进入了COMM_PNC_NO_COMMUNICATION。

当进入PNC_REQUESTED子状态时，要发送的PNC bit置位，离开时不发送，只有主动唤醒请求才进入PNC_REQUESTED，从图上看，User主动调用ComM_RequestComMode()为FullCom或当前是网关节点配置成ERA并且是Active然后收到外部NM的PNC请求或配成ERA的通道收到请求后转发给其他是Active的通道，这些都是主动唤醒，这些都要将PNC bit置位。
如果只配成EIRA，收到外部PNC请求后，只进入COMM_PNC_READY_SLEEP并且不会转发给其他通道，要发送的PNC bit不会置位并且是被动唤醒。

如果是Active的节点配置为ERA收到外部PNC请求，则发送的PNC bit需要置1并且路由的通道是Passive时，该通道需要将PNC bit置为1.

（五）、动态PNC到通道的映射（可选）

该功能支持在运行时更新PNC网关的PNC到通道的映射关系。此更新通过所有参与节点基于请求 - 响应的学习过程实现：当在NM PDU中请求Partial Network learning时，所有参与节点会在对应通道上响应其当前的PNC成员身份，随后PNC网关据此更新当前的PNC到通道映射。

若某个PNC通过ComMChannelPerTxOnlyPnc引用至少一个通道，则ComMDynamicPncToChannelMappingSupport必须设置为FALSE，否则配置无效。配置工具应将此类配置判定为无效（错误）并拒绝。

若在ComMDynamicPncToChannelMappingEnabled设置为TRUE的通道上调用ComM_Nm_PncLearningBitIndication()函数，或当ComM在某通道上调用Nm_PnLearningRequest()时，ComM应将该通道的PNC学习阶段设置为激活状态。

若ComMDynamicPncToChannelMappingSupport设置为TRUE且调用了ComM_Nm_RepeatMessageLeftIndication()函数，ComM应将对应通道的PNC学习阶段设置为非激活状态。

若ComMPncGatewayEnabled设置为TRUE且针对某通道调用了ComM_Nm_PncLearningBitIndication()函数，则应执行以下任一操作：
当对ComMPncGatewayType设置为COMM_GATEWAY_TYPE_ACTIVE的通道调用ComM_Nm_PncLearningBitIndication()时，ComM应通过对所有已启用ComMDynamicPncToChannelMappingSupport且处于协调状态的ComM通道（主动或被动）调用Nm_PnLearningRequest()来转发学习请求。
当对ComMPncGatewayType设置为COMM_GATEWAY_TYPE_PASSIVE的通道调用ComM_Nm_PncLearningBitIndication()时，ComM应仅对ComMPncGatewayType设置为COMM_GATEWAY_TYPE_ACTIVE且启用ComMDynamicPncToChannelMappingSupport的ComM通道调用Nm_PnLearningRequest()来转发学习请求。
Partial network learning bit需转发至网络中所有节点，但即使网络拓扑存在环路，也无需反向镜像该请求（避免形成无限循环）。

若ComMPncGatewayEnabled和ComMPncDynamicMappingSupport均设置为TRUE，且PNC学习阶段处于激活状态，则ComM模块应在ComMDynamicPncToChannelMappingEnabled设置为TRUE的通道上转发接收到的ERA Rx信息。同时，ComM应根据以下规则，在所有其他ComMDynamicPncToChannelMappingEnabled设置为TRUE的通道的ERAn中设置受影响的PNC位：
当在ComMPncGatewayType设置为COMM_GATEWAY_TYPE_ACTIVE的通道上接收到Rx ERA时，应在所有其他协调通道（主动或被动）上转发。
当在ComMPncGatewayType设置为COMM_GATEWAY_TYPE_PASSIVE的通道上接收到Rx ERA时，应在所有其他ComMPncGatewayType设置为COMM_GATEWAY_TYPE_ACTIVE的通道上转发。

1、更新PNC到通道的映射

PNC网关需要能够在运行时更新其PNC到通道的映射。
若ComMPncGatewayEnabled设置为TRUE，且当PNC学习阶段处于激活状态时，在ComMDynamicPncToChannelMappingEnabled设置为TRUE的通道上，ERA中的某个PNC位被置为1，则ComM应将该通道上每个ComMPnc的PNC到通道映射置为1（其中ERA中该PNC位对应此ComMPnc被置为1）。

2、PNC成员信息转发

在PNC学习阶段，每个参与节点必须传输其当前的PNC成员身份信息。此外，PNC网关还需要转发从其他通道接收到的PNC成员身份信息。

若ComMPncGatewayEnabled设置为FALSE且PNC学习阶段处于激活状态，ComM应将当前PNC成员身份的值设置到IRA中对应的PNC位，并对所有启用ComMDynamicPncToChannelMappingSupport的ComM通道调用Nm_UpdateIRA (<通道>, )。

若ComMPncGatewayEnabled设置为TRUE且PNC学习阶段处于激活状态，ComM应针对所有启用ComMDynamicPncToChannelMappingSupport的ComM通道，调用Nm_UpdateIRA (<通道>, )，其中IRA需合并当前PNC成员身份值与需要转发的PNC相关信息。

（六）、PNC配置提示

部分网络配置必须考虑相应NM通道中NM的对应PN过滤器掩码的配置。如果使用SystemDescriptionExtract来配置BSW协议栈，并且SystemDescriptionExtract中提供了建模的部分网络，则每个NM通道的PN过滤器掩码会自动派生。派生后是否手动更改PN过滤器掩码取决于集成过程和集成限制。为支持灵活性，AUTOSAR未定义集成过程和具体限制。

1、双向PNC处理

这意味着PNC请求始终在两个方向上传输。PNC请求的处理在发送和接收时是对称的：
PNC网关行为：转发传入的（外部）PNC请求，并将其镜像回传至原通道。
非PNC网关行为：对传入的PNC请求做出响应，并根据PNC分配关系传输PNC请求。

因此，ComM会在特定PNC通过参数ComMChannelPerPnc引用的ComMChannel上，发送和处理该PNC的请求。NmIf中每个NM通道的PN过滤器掩码需通过合理配置，确保PNC位向量中接收的PNC与ComMChannel 分配的正确性。

ComM不检查接收的PNC是否与ComMChannel分配一致，原因如下：
对于EIRA更新，由于NmIf不转发ComMChannel信息，ComM无法校验PNC请求的接收通道。
对于ERA更新，虽可进行校验，但AUTOSAR规定ComM无需承担该职责。
在PNC网关和非PNC网关场景中，NM通道的PN过滤器掩码必须允许所有通过ComMChannelPerPnc引用对应ComMChannel的PNC 通过。

2、单向PNC处理

这意味着PNC请求仅在单方向上传输，其发送和接收的处理逻辑是不对称的：
PNC网关转发传入的（外部）PNC请求，但不会将其镜像回接收到PNC请求的ComMChannel。
非PNC网关在未分配给PNC的ComMChannel上传输该PNC的请求。

对于PNC网关，NM通道的PN过滤器掩码必须允许所有可在ComMChannel上接收的PNC通过，且这些PNC不通过ComMChannelPerPnc引用该ComMChannel（即不存在PNC - 通道关联）。此外，需为相应NM通道启用PNC ERA处理。对于在无PNC - 通道关联的ComMChannel上接收到的PNC请求，仅执行PNC请求的转发，不向接收该请求的ComMChannel回镜。若在存在PNC - 通道关联的ComMChannel上接收到PNC请求，则执行双向PNC处理。

PNC网关的单向PNC处理可用于以下场景：例如，当网络需要从某个PNC获取信息，但无需回传任何信息时。

对于非PNC网关，NM通道的PN过滤器掩码必须拒绝所有仅在某ComMChannel上传输的PNC。这些ComMChannel上接收到的PNC请求不应被处理，因此不应到达ComM。

非PNC网关的单向PNC处理可用于以下场景：例如，当ECU需要唤醒或保持某些功能激活而不加入该PNC时。

3、传输型PNC处理

这意味着，由于PNC协调而产生的内部PNC请求（即由接收到的PNC请求从外部触发，ERA中的PNC位被置1）将被传输。此时仅更新内部请求数组（IRA），而不请求相应的ComMChannel。引用该PNC的本地ComMUser请求将导致ComMChannel请求。这可通过适当配置实现，例如使PNC通过ComMChannelPerTxOnlyPnc引用ComMChannel。

运行时预期行为：
（1）若PNC通过ComMChannelPerTxOnlyPnc引用某ComMChannel（如 ComMChannel_A），同时通过ComMChannelPerPnc引用至少一个其他ComMChannel（如ComMChannel_B），且该PNC通过接收到的PNC请求从外部被请求（ERA 中的PNC位被置1），则相应的PNC状态机将转换为COMM_PNC_REQUESTED，所有引用的ComMChannel的IRA将被更新，ComMChannel_B的通道状态机将被请求，而ComMChannel_A的通道状态机不会被请求。
（2）若PNC仅通过引用ComMChannelPerTxOnlyPnc引用ComMChannel，且通过接收的PNC请求从外部请求该PNC（ERA中PNC位被置1），但无本地用户请求该PNC，则相应的PNC状态机和关联的ComMChannel不受影响：
PNC状态机保持在COMM_PNC_NO_COMMUNICATION，因此这些ComMChannel的IRA不更新。
引用的ComMChannel状态机不被请求。
（3）若PNC通过引用ComMChannelPerTxOnlyPnc引用某ComMChannel，且被ComMUser本地请求，则相应的PNC状态机转换为COMM_PNC_REQUESTED，该ComMChannel的IRA更新，且引用的ComMChannel状态机被请求为COMM_FULL_COMMUNICATION。
（4）若PNC通过引用ComMChannelPerTxOnlyPnc引用某ComMChannel，被ComMUser本地请求且通过接收的PNC请求从外部请求（ERA中PNC位被置1），则相应的PNC状态机转换为COMM_PNC_REQUESTED，该ComMChannel的IRA更新，且引用的ComMChannel状态机被请求为COMM_FULL_COMMUNICATION。若本地ComMUser释放该PNC请求，则ComMChannel将被释放，但只要PNC仍被外部请求，该ComMChannel的IRA中对应PNC位仍将保持为1。
（5）若PNC通过引用ComMChannelPerTxOnlyPnc引用某ComMChannel，且该ComMChannel未被其他PNC通过ComMChannelPerPnc引用，当检测到唤醒时，PNC状态机将保持在COMM_PNC_NO_COMMUNICATION。

仅传输PNC处理可用于（例如）非PNC网关，以仅请求PNC而不额外请求 NM。

仅传输PNC处理还可用于（例如）PNC网关，以在一个通道（通道 A）上接收单向PNC请求（PNC1），并在另一个通道（通道 B）上转发该PNC请求而不请求NM。在通道B上，PNC1配置为双向PNC处理，因此针对PNC1的接收PNC请求会被转发至通道A，同时考虑请求受影响的ComMChannel及相应的NM。
ComMChannelPerTxOnlyPnc引用无法从SystemDescriptionExtract中派生。PNC通过ComMChannelPerTxOnlyPnc对ComM通道的引用只能在集成阶段手动添加。

（七）、传输路径

NM协议栈对ERA和EIRA的更新机制在AUTOSAR R23-11版本后开始变的不一样，在之前的版本数据流程如下：

NM PDU里的PNC数据通过Com来进行更新，每次发送接收CanNm都会从Com里获取或保存PNC数据，ComM也是从Com将PNC数据更新或获取。
当有PNC请求时，ComM会调用Com_SendSignal()更新EIRA信号，CanNm在发送时会执行触发发送，通过PduR获取Com里的EIRA信号更新到NM PDU里再发送出去。

如果ECU属于网关节点，需要配置ERA_Rx_PDU、EIRA_Rx_PDU、EIRA_Tx_PDU，如果开发的ECU不是网关节点，只是一个终端节点，则无需配置ERA_Rx_PDU，仅配置EIRA_Rx_PDU、EIRA_Tx_PDU即可。

AUTOSAR版本更新到R23-11后，PNC数据则不需要通过Com进行传递了，CanNm先从NM PDU获取PNC数据段传给Nm，Nm则进行滤波如果有有效的PNC位则传递给ComM：

（八）、序列图

1、PNC同步关闭

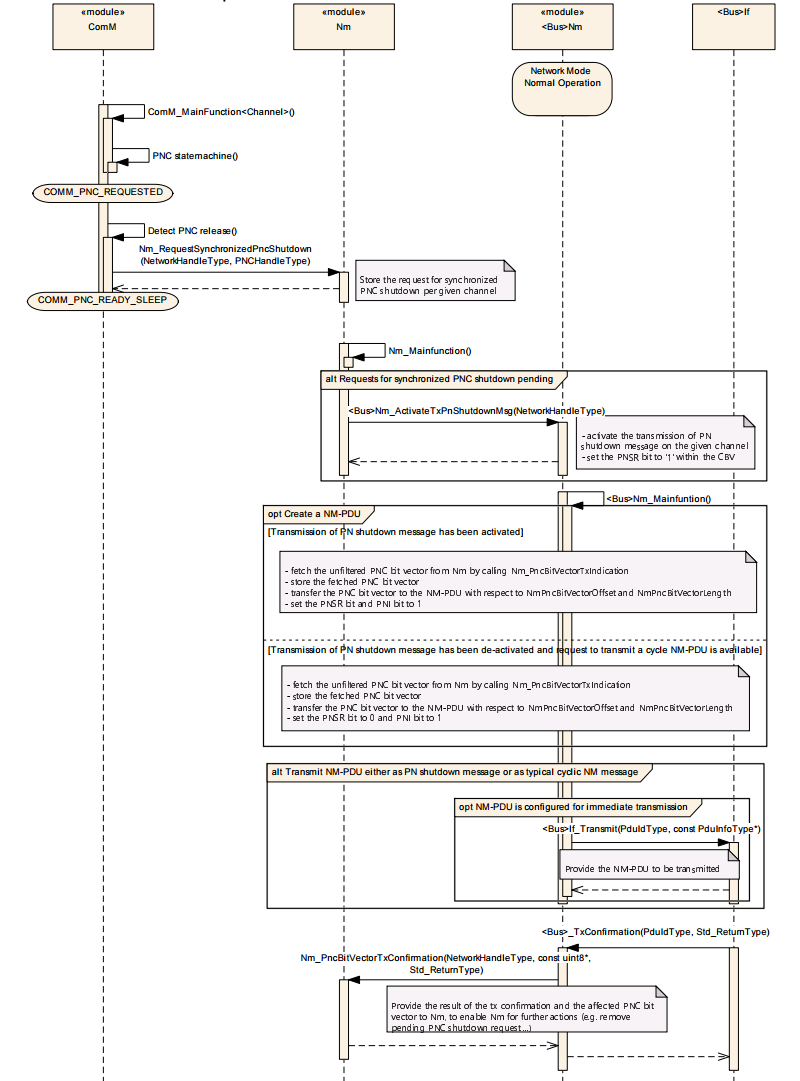

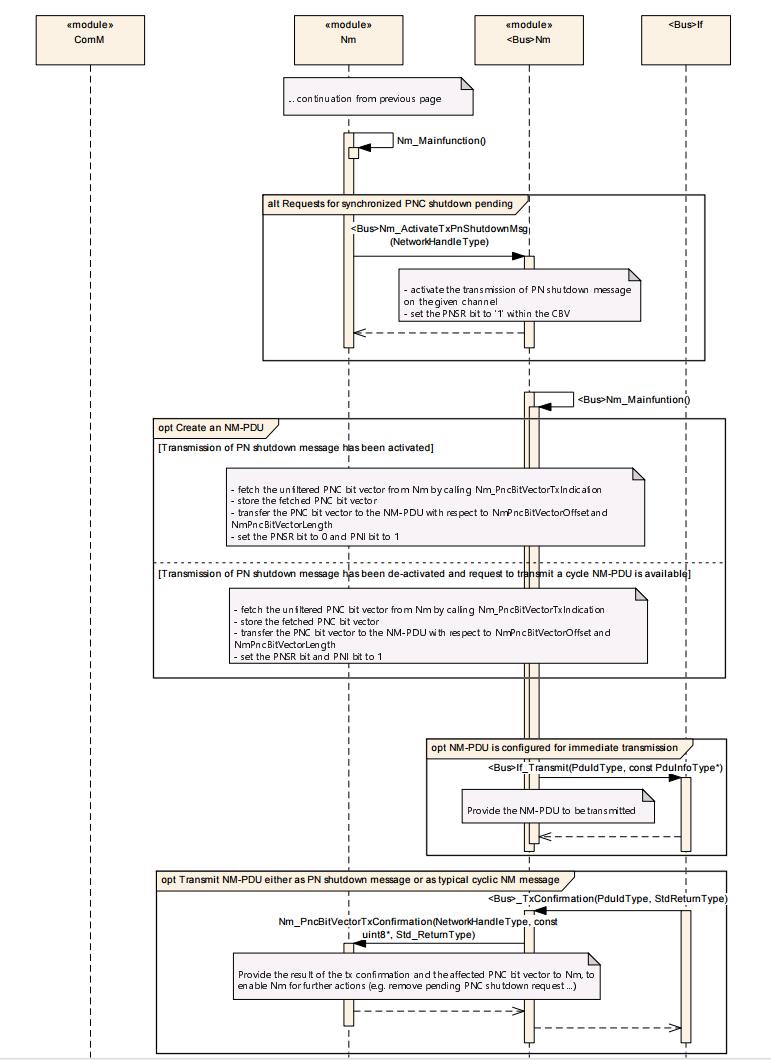

（1）、顶层PNC协调器检测到需要释放PNC

当顶层协调器识别到需要释放某路PNC请求时，调用Nm_RequestSynchronizedPncShutdown()通知Nm，Nm在下个Nm_Mainfunction()里检测到有同步关闭请求则调用< Bus >Nm_ActivateTxPnShutdownMsg()激活PN关闭消息。
在< Bus >Nm里的< Bus >Nm_Mainfuntion()如果检测到PN关闭消息已激活，则调用Nm_PncBitVectorTxIndication()获取存储的PNC bit并根据NmPncBitVectorOffset和NmPncBitVectorLength在NM PDU里设置对应的PNC bit，然后将PNSR和PNI bit设置为1.如果检测到PN关闭消息已撤销，除了不将PNSR设置为1其他都和激活动作一样。
之后< Bus >Nm调用< Bus >If_Transmit()将NM PDU传出去。
发送成功后< Bus >_TxConfirmation()被调用，然后Nm_PncBitVectorTxConfirmation()也被调用通知到Nm，让Nm继续做后续操作比如撤销未完成的PNC关闭请求。

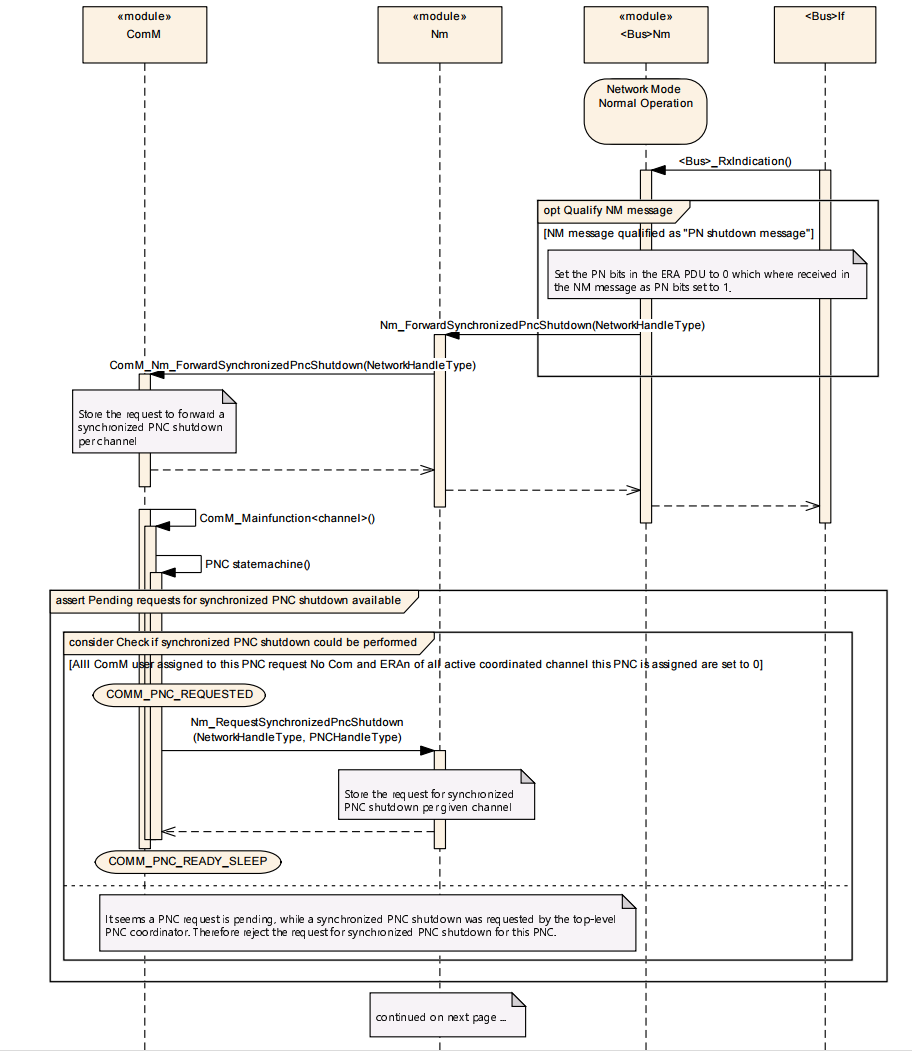

（2）、顶层PNC协调器接收到PN关闭消息


当< Bus >Nm从< Bus >If接收到PN关闭消息时，将ERA PDU中的PNC bit清零，然后调用Nm_ForwardSynchronizedPncShutdown()通知Nm，然后Nm调用ComM_Nm_ForwardSynchronizedPncShutdown()通知ComM。
ComM在ComM_Mainfunction()里识别到有PN同步关闭请求后并且没其他PNC请求后，将所有与本PNC通道相关的Active通道的请求通信模式设为No Com并且相关的ERA信号设为0，然后调用Nm_RequestSynchronizedPncShutdown()通知与本PNC关联的通道，执行完后PNC状态机从COMM_PNC_REQUESTED切换为COMM_PNC_READY_SLEEP。
Nm里则将PNSR和PNI bit置为1将消息发出去。

（九）、VFC

VFC：Virtual Function Cluster ，虚拟功能簇。SWC之间通过Port交互信息，实现一个或者多个车辆功能。需要使能某个功能时，通过特定的SWC（VFC-Controller）置位VFC #n（ = 1）请求对应的通信功能，使得不同SWC之间可以交互信息，对应功能开启；如果不需要某个功能时，复位对应的VFC #n( = 0 )请求关闭通信，功能禁止。
VFC也可以关联多个PNC，VFC置位（ = 1）时，对应的PNC置位（ = 1），主动请求激活/保持该PNC的网络状态。
一个VFC可以映射一个PNC；
多个VFC可以映射一个PNC；
一个VFC可以映射多个PNC；
一个VFC也可以不映射PNC。

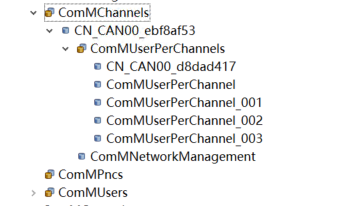

四、Channel、User、PNC映射关系

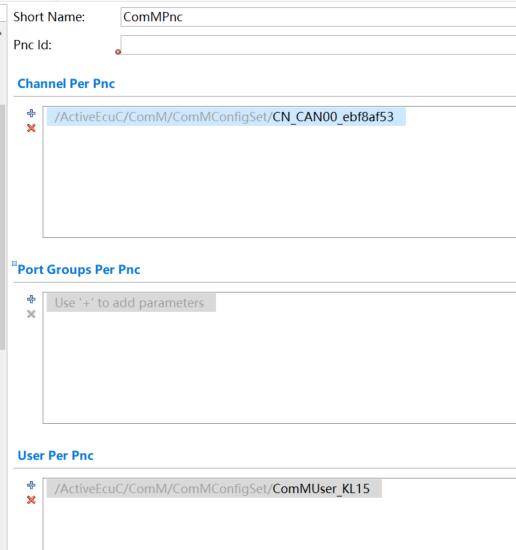

一个Channel绑定一路物理通道，即ECU上第几路网络通道，对应的下层Nm、SM第几路通道，一个PNC通道和NM PDU上的User Data的一个bit绑定，比如PNC14、PNC15，User则是ComM里的软件抽象概念，来自Swc、Rte、BswM的请求。

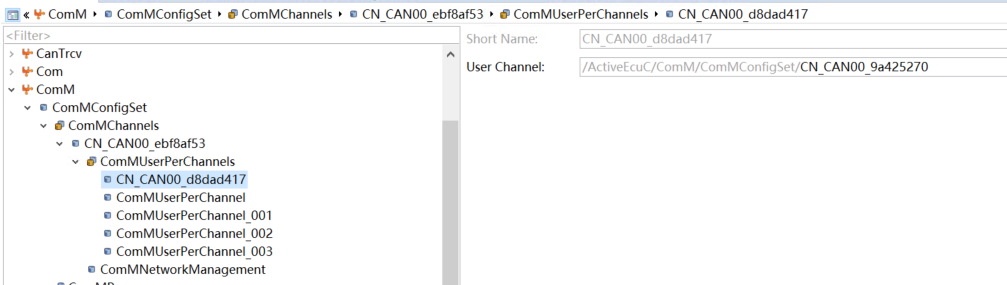

ComMUserPerChannel：配置ComM用户到通道的映射关系，支持多对多映射。
ComMUserPerPnc：配置ComM用户到PNC的映射关系。
ComMChannelPerPnc：配置PNC到通道的映射关系（普通PNC）。
ComMChannelPerTxOnlyPnc：配置PNC到通道的映射关系（仅发送 PNC）。

用户到通道映射：通过ComMUserPerChannel参数，可将多个ComM用户映射到一个或多个通道。
用户到PNC映射：通过ComMUserPerPnc参数，可将多个ComM用户映射到一个或多个PNC。
PNC到通道映射：通过ComMChannelPerPnc或ComMChannelPerTxOnlyPnc参数，可将PNC映射到多个通道。

每个PNC至少会和一个User一个Channel绑定，而ComM_RequestComMode()函数的第一个参数就是User，也就是某一个User请求FULL_COMM后，ComM通道状态机发生改变，绑定的PNC状态机也会跟着改变。

为什么设计多个User可以请求同一个Channel，因为考虑到一些安全机制，可以设计安全机制来限制某些User访问网络。

五、扩展功能

（一）、通信抑制

ComM支持运行时配置是否启用唤醒抑制或通信限制功能。

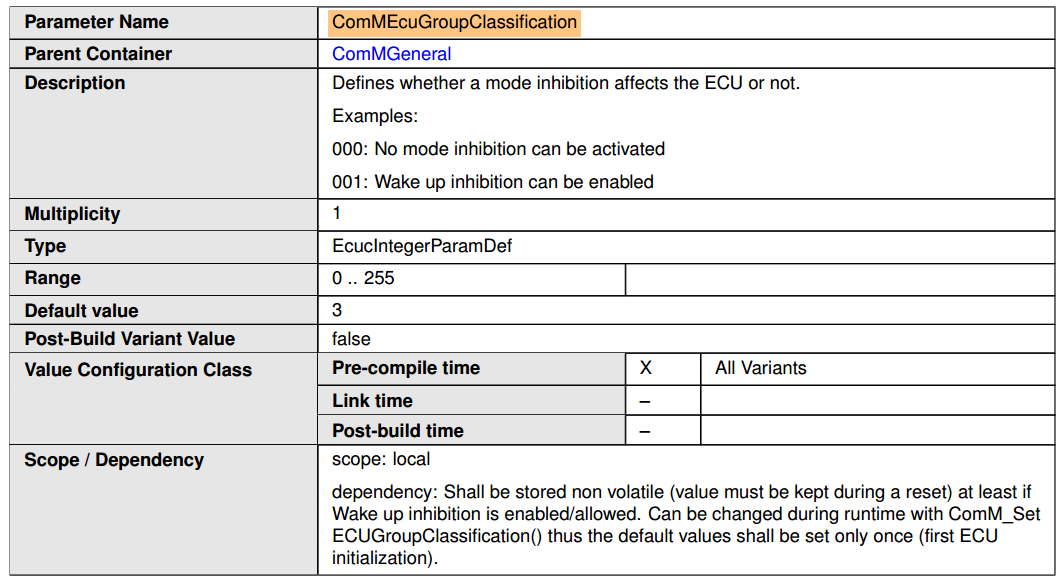

可通过ComM_SetECUGroupClassification()设置ComMEcuGroupClassification变量是否开启对应的功能，该变量应存在NVM里。

若ComM_DCM_ActiveDiagnostic()被即诊断激活，则通信抑制临时失效，ComM_DCM_InactiveDiagnostic()被调用则恢复抑制。

1、唤醒抑制
防止因通信唤醒其他 ECU，避免错误唤醒（如传感器故障导致误唤醒）。这时可以通过调用ComM_PreventWakeUp()阻止网络主动唤醒，忽略用户请求，从而避免系统错误。该功能只在COMM_NO_COMMUNICATION或COMM_SILENT_COMMUNICATION下有效。
被动唤醒功能始终不被抑制。
调用ComM_PreventWakeUp()后会改变ComMNoWakeup值，记录是否要唤醒，该参数应保存在NVM中。

2、通信限制
当通道状态为COMM_FULL_COM_NETWORK_REQUESTED时，可以调用ComM_LimitChannelToNoComMode()或ComM_LimitECUToNoComMode()来强制使某个通道或整个ECU所有通道切换至COMM_FULL_COM_READY_SLEEP以启动关闭流程。
若ComMResetAfterForcingNoComm为TRUE，进入COMM_NO_COMMUNICATION后调用BswM_ComM_InitiateReset()触发ECU的重启。

六、主要代码和参数描述

（一）、主要函数

1、void ComM_Init (const ComM_ConfigType* ConfigPtr)、
void ComM_DeInit (void)
对ComM的初始化和反初始化。

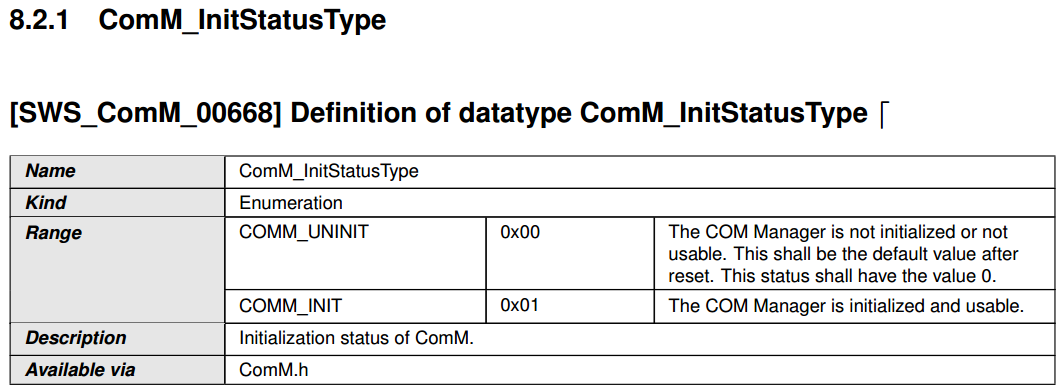

2、Std_ReturnType ComM_GetStatus (ComM_InitStatusType* Status)
返回ComM初始化状态。

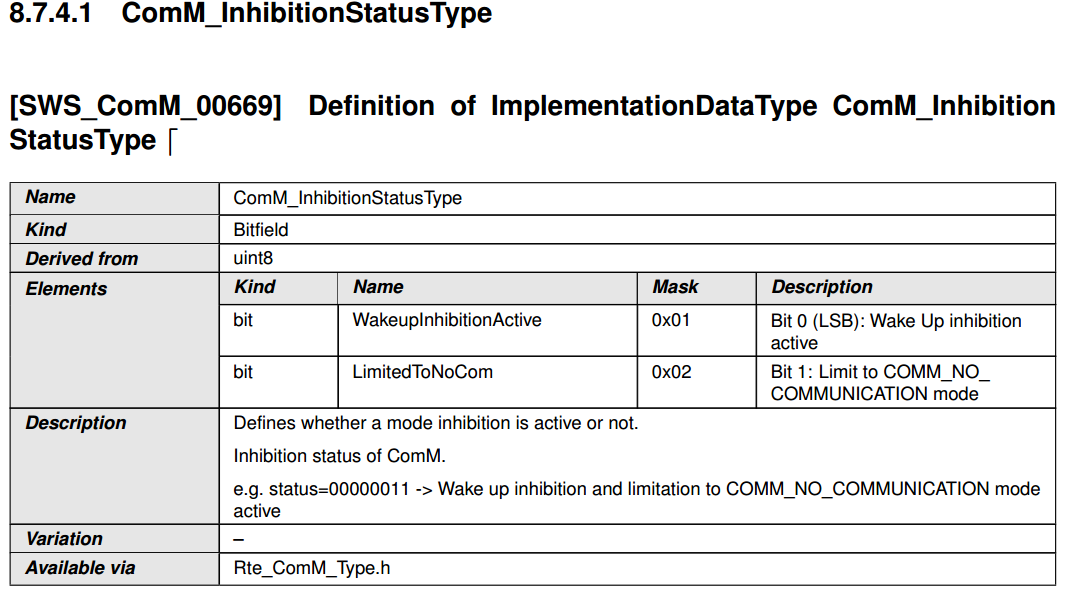

3、Std_ReturnType ComM_GetInhibitionStatus (NetworkHandleType Channel,ComM_InhibitionStatusType* Status)
获取指定ComM通道的当前通信抑制状态。

4、Std_ReturnType ComM_RequestComMode (ComM_UserHandleType User,ComM_ModeType ComMode)
USER进行请求通信模式，只能是COMM_FULL_COMMUNICATION 或 COMM_NO_COMMUNICATION，其他的为无效请求，是内部状态机使用的模式。

5、Std_ReturnType ComM_GetMaxComMode (ComM_UserHandleType User,ComM_ModeType* ComMode)
查询指定用户当前允许达到的最高通信模式。受通信抑制功能影响。

6、Std_ReturnType ComM_GetRequestedComMode (ComM_UserHandleType User,ComM_ModeType* ComMode)
查询用户上一次调用ComM_RequestComMode()时请求的通信模式。

7、Std_ReturnType ComM_GetCurrentComMode (ComM_UserHandleType User,ComM_ModeType* ComMode)
获取当前的通信请求模式。

8、Std_ReturnType ComM_GetCurrentPNCComMode (ComM_UserHandleType User,ComM_ModeType* ComMode)
返回与指定用户相关联的PNC的当前通信模式。

9、Std_ReturnType ComM_GetPncToChannelMapping (uint8* MappingTable,uint8* ChannelCnt,uint8* PNCBitVectorLength)
用于获取PNC到通信通道的映射关系。
MappingTable‌：通过指针传递的数组，用于存储查询到的PNC到通道的映射关系。
ChannelCnt‌：通过指针传递的变量，用于存储通道的数量。
‌PNCBitVectorLength‌：通过指针传递的变量，用于存储PNC位向量的长度。

10、Std_ReturnType ComM_UpdatePncToChannelMapping (const uint8* MappingTable,uint8 channelCnt,uint8 PNCBitVectorLength)
用于动态更新PNC与通信通道之间的映射关系。

11、Std_ReturnType ComM_ResetPncToChannelMapping (void)
用于将PNC与通信通道的映射关系重置为初始配置状态。

12、Std_ReturnType ComM_PnLearningRequest (void)
用于触发PNC的学习过程。
调用后触发NM进入重复消息状态并发送部分网络学习位（Partial Network Learning Bit）和重复消息请求位（Repeat Message Request Bit）。

13、Std_ReturnType ComM_UpdatePncMembership (boolean Control,
const uint8* PncMembership)
在PNC学习阶段更新节点的PNC成员资格信息。
允许SW-C通过参数控制对当前PNC成员资格的修改，当Control参数为0时，使用逻辑与操作清除当前成员资格中除参数提供的PNC位之外的其他位；当Control参数为1时，使用逻辑或操作将参数提供的PNC位添加到当前成员资格中。

14、Std_ReturnType ComM_PreventWakeUp (NetworkHandleType Channel,boolean Status)
用于更改对应通道的唤醒抑制状态。
唤醒抑制的作用是忽略用户的COMM_FULL_COMMUNICATION，但仅在通道当前处于COMM_NO_COMMUNICATION或COMM_SILENT_COMMUNICATION状态时生效，若通道已处于COMM_FULL_COMMUNICATION状态，抑制不会激活。
受ComMEcuGroupClassification参数决定是否开启该功能。

15、Std_ReturnType ComM_LimitChannelToNoComMode (NetworkHandleType Channel,boolean Status)、
Std_ReturnType ComM_LimitECUToNoComMode (boolean Status)
用于更改特定通道的抑制状态和所有通道的抑制状态。
当该限制启用时，ComM模块会忽略该通道上所有用户对COMM_FULL_COMMUNICATION的请求，并在通道处于COMM_FULL_COM_NETWORK_REQUESTED状态时，强制其切换到COMM_FULL_COM_READY_SLEEP状态以启动关闭流程。
受ComMEcuGroupClassification参数决定是否开启该功能。

16、Std_ReturnType ComM_ReadInhibitCounter (uint16* CounterValue)
用于读取被拒绝的COMM_FULL_COMMUNICATION模式请求的数量，即获取因系统抑制通信模式而无法满足的用户请求计数。
该计数器存储在非易失性内存中，可用于检测与非必要通信总线唤醒相关的潜在软件问题。

17、Std_ReturnType ComM_ResetInhibitCounter (void)
用于重置被抑制的COMM_FULL_COMMUNICATION模式请求计数器。

18、Std_ReturnType ComM_SetECUGroupClassification (ComM_InhibitionStatusType Status)
设置ComMEcuGroupClassification参数，决定是否开启唤醒抑制和限制通信功能。

19、void ComM_Nm_NetworkStartIndication (NetworkHandleType Channel)
被Nm调用告知在总线休眠模式下收到了NM消息，这意味着网络中一些节点已进入网络模式。

20、void ComM_Nm_NetworkMode (NetworkHandleType Channel)、
void ComM_Nm_PrepareBusSleepMode (NetworkHandleType Channel)、
void ComM_Nm_BusSleepMode (NetworkHandleType Channel)
被Nm调用，告知对应的网络已进入网络模式、预睡眠模式、睡眠模式。

21、void ComM_Nm_RestartIndication (NetworkHandleType Channel)
被Nm调用告知在协调总线的关闭过程中，至少有一个协调总线上的NM已重启。
当Nm已开始关闭协调总线，但并非所有协调总线都已指示总线休眠状态，且至少有一个协调总线上的NM重启时，Nm会调用该函数。

22、void ComM_Nm_RepeatMessageLeftIndication (NetworkHandleType Channel)
被Nm调用告知所有 Nm 已退出重复消息状态。
该接口用于可选的动态PNC-to-channel-mapping功能，以指示学习阶段结束。

23、void ComM_Nm_PncLearningBitIndication (NetworkHandleType Channel)
被Nm调用告知已收到带有设置的PNC学习位（PNC Learning Bit）的NM消息。
当ComMPncGatewayEnabled为TRUE且该函数被调用时，ComM会根据通道的ComMPncGatewayType，将学习请求转发到相应的协调通道，以支持PNC学习阶段的信息交互。

24、void ComM_Nm_ForwardSynchronizedPncShutdown (NetworkHandleType Channel,const uint8* PncBitVectorPtr)
当作为中间PNC协调器的ECU收到Nm模块的PNC关闭消息时，调用该函数转发同步关闭请求，确保相关PNC节点协调关闭。
促使处于COMM_PNC_REQUESTED状态的PNC状态机释放，并将关闭请求转发至相关通道，实现PNC拓扑中从顶层协调器到下属节点的近似同步关闭，避免应用层超时。

25、void ComM_Nm_UpdateEIRA (const uint8* PncBitVectorPtr)
用于接收Nm模块传递的内部和外部PNC请求汇总状态的PNC位向量，以更新ComM模块的EIRA信息。

26、void ComM_Nm_UpdateERA (NetworkHandleType Channel,const uint8* PncBitVectorPtr)
用于接收Nm模块传递的特定通道的外部PNC请求信息，以更新ComM模块的ERA信息。

27、void ComM_DCM_ActiveDiagnostic (NetworkHandleType Channel)、
void ComM_DCM_InactiveDiagnostic (NetworkHandleType Channel)
当DCM启动诊断会话时调用该函数，向ComM模块指示当前有活跃的诊断需求。或者诊断会话不激活。

28、void ComM_EcuM_WakeUpIndication (NetworkHandleType Channel)
用于通知ComM模块，EcuM检测到对应通道的唤醒事件已通过验证。
若配置参数ComMSynchronousWakeUp设为TRUE，且相关PNC引用了至少一个ComMChannel，调用该函数会使PNC从COMM_PNC_NO_COMMUNICATION状态切换到COMM_PNC_PREPARE_SLEEP子状态；若ComMSynchronousWakeUp设为FALSE，则PNC状态保持不变，直到收到PNC请求。

29、void ComM_EcuM_PNCWakeUpIndication (PNCHandleType PNCid)
用于ComM模块，EcuM检测到特定PNC的唤醒事件已通过验证.
若相关PNC引用了至少一个ComMChannel，调用该函数会使对应PNC从COMM_PNC_NO_COMMUNICATION状态切换到COMM_PNC_PREPARE_SLEEP子状态，并启动ComMPncPrepareSleepTimer。

30、void ComM_CommunicationAllowed (NetworkHandleType Channel,boolean Allowed)
是由EcuM或BswM调用的回调函数，用于向ComM模块指示通信是否被允许。

31、void ComM_BusSM_ModeIndication (NetworkHandleType Channel,ComM_ModeType ComMode)
总线状态管理器模块向ComM指示实际总线模式的回调函数。

32、void ComM_BusSM_BusSleepMode (NetworkHandleType Channel)
总线状态管理器模块向ComM指示总线已进入休眠模式的回调函数。

33、void ComM_MainFunction (void)
周期任务。

（二）、主要配置

1、ComMNmVariant

FULL：该通道具备网络管理模块的所有功能。
LIGHT：该通道不具有网络管理模块，因此不会接收或发送网络管理报文。但可以通过配置定时器，在没有通信需求的一段时间以后自动进入休眠状态。
NONE：该通道不具有网络管理模块，因此不会接收或发送网络管理报文。一旦进入FULL_COM模式就不会退出，也不会自动进入休眠状态，只有通过 ECU 电源才能控制网络关闭。
PASSIVE：该通道的网络管理模块处于 PASSIVE 模式，即本身只接收网络管理报文，但不向外发送网络管理报文。本 ECU 不具备保持总线唤醒的能力，但可以根据其他 ECU的网络管理报文，向 ComM 模块指示进入网络同步休眠状态。

2、ComMTMinFullComModeDuration
用于设置COMM_FULL_COMMUNICATION状态下COMM_FULL_COM_NETWORK_REQUESTED子状态的最小持续时间，单位为秒。
在系统初始化完成进入ComM后，总线默认处于不能进行任何通信活动的状态，需请求进入Full Communication模式才能通信 。在该过程中，ComMTMinFullComModeDuration的ComM模块定时器可防止在COMM_NO_COMMUNICATION和COMM_FULL_COMMUNICATION之间频繁切换.

2、ComMPncPrepareSleepTimer
PNC状态机进入COMM_PNC_PREPARE_SLEEP的时间。

（三）、NVM存储

ComMNoWakeup、ComMEcuGroupClassification、inhibition status、Inhibit counter、PNC-to-channel Mapping、PNC membership可以保存到非易失存储器中，在下次上电后恢复。需要在NvM模块配置这几个 Block。

七、DaVinci Configurator主要配置

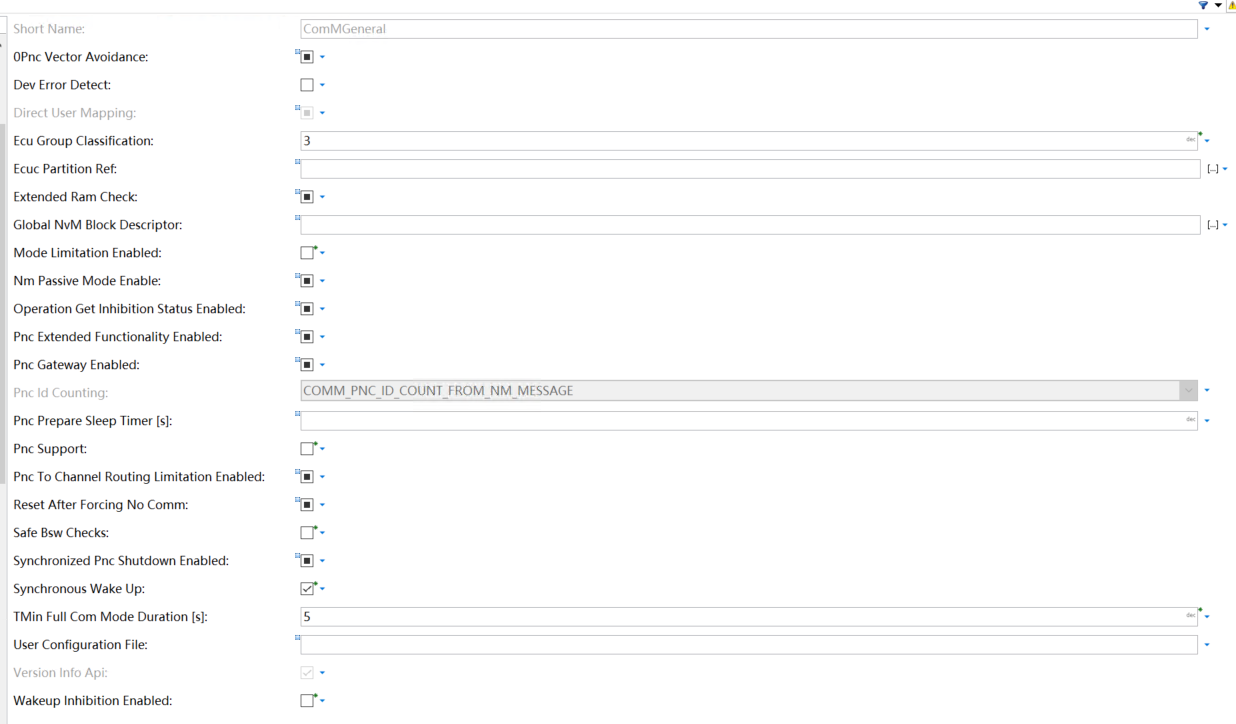

（一）、ComMGeneral

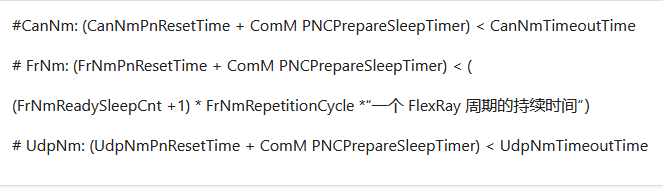

Pnc Prepare Sleep Timer[s]：
PNC状态机应在COMM_PNC_PREPARE_SLEEP中等待的时间。

Pnc Support：
启用或禁用PNC功能。

Reset After Forcing No Comm：
使能后，如果因为触发通信限制功能后进入No Communication，则ComM会调用BswM_ComM_InitiateReset()进行复位。

Synchronized Pnc Shutdown Enabled：
是否启用PNC同步关闭功能，此功能仅能为处于Top-Level-PNC-Coordinator或intermediate PNC coordinator角色的ECU启用，不能为subordinated (or leaf) 节点启用。只有当PNC网关使能时才能启用此功能。

Synchronous Wake Up：
如果使能，一个通道的唤醒将导致所有通道的唤醒。

Wakeup Inhibition Enabled：
是否使能唤醒抑制功能。

（二）、ComMConfigSet

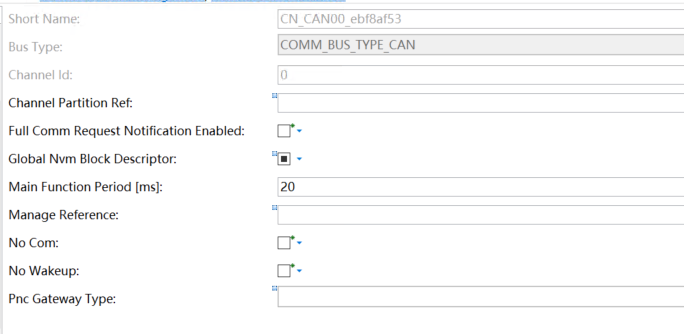

1、ComMChannel

Bus Type：
ComM通道的类型。

Manage Reference：
此参数可以选择管理通道。

No Com：
通信限制功能是否启用。

No Wakeup：
唤醒抑制功能是否启用。

Pnc Gateway Type：
定义pnc网关类型。

User Channel：
对与此通道用户对应的ComMUser的引用。

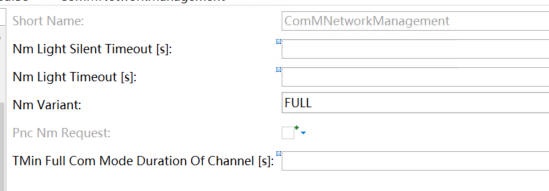

Nm Light Timeout[s]：
仅在将ComMNmVariant配置为ComMLight时使用，定义离开COMM_FULL_COMMUN ICATION子状态COMM_FUL L_COM_READY_SLEEP的超时时间。

Nm Variant：
定义网络管理的功能。

Pnc Nm Request：
如果为TRUE，则每次由于PNC状态机更改为COMM_PNC_REQUESTED而请求Full Communication时，都会调用Nm_NetworkRequest()。仅PNC功能开启时使用。

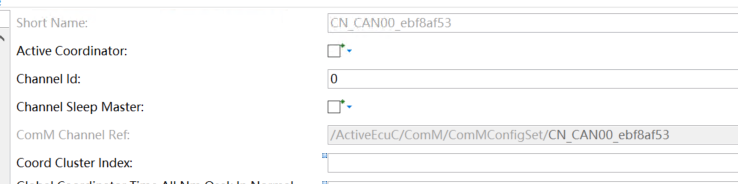

ComM里的通道对应Nm里的通道则需要在Nm里进行引用：

2、ComMUsers：
此处定义ComM里的User。

3、ComMPncs：

Pnc Id：
PNC标识号。

Channel Per Pnc：
对这个PNC所需的ComMChannel的引用。

User Per Pnc：
这个PNC对应的ComMUsers的引用。

八、使用范例

无。

九、参考资料

AUTOSAR_CP_SWS_CANInterface
AUTOSAR_CP_SWS_CANStateManager
AUTOSAR_EXP_LayeredSoftwareArchitecture
AUTOSAR_FO_PRS_NetworkManagementProtocol
AUTOSAR_FO_TR_Glossary
AUTOSAR_FO_RS_NetworkManagement
AUTOSAR_CP_SWS_COMManager
AUTOSAR_CP_EXP_ModeManagementGuide
AUTOSAR_CP_SWS_NetworkManagementInterface
AUTOSAR_CP_SWS_CANNetworkManagement
AUTOSAR_CP_SWS_CANTransceiverDriver
AUTOSAR_CP_EXP_VFB
AUTOSAR_CP_SWS_RTE
AUTOSAR_CP_SRS_ModeManagement
AUTOSAR_CP_EXP_ModeManagementGuide
AUTOSAR_CP_SWS_BSWModeManager
TechnicalReference_ComM
ISO17356
can2.0
can_fd_spec

---

总结

本文文字描述多点，更像是本人的使用笔记，仅供参考，如有不对地方欢迎指教。
