单节锂离子/聚合物电池保护IC

——高集成、低内阻的电池安全卫士

---

一、核心定位与价值

---

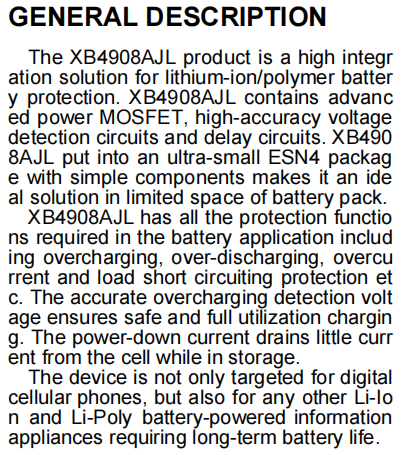

XB4908AJL 是一款高度集成的单节锂电池保护解决方案，其核心价值在于将功率MOSFET、高精度检测电路与延时电路全部集成于超小的 ESN4封装内。

它不像需要外部分立MOS的方案般复杂，但其15.5mΩ的超低内阻与全功能的保护机制，为电池包提供了在极限空间内“设置即忘记”的硬件级安全。

其固化的电压与电流检测阈值，构成了一个行为完全确定、无需软件的硬件保护单元，极大简化了BOM与生产流程。

在追求高可靠性、长寿命的电池应用中，这种将“安全”作为唯一使命的“笨”芯片，恰恰是构建消费电子产品基石的最佳选择。

---

二、关键电气参数详解

---

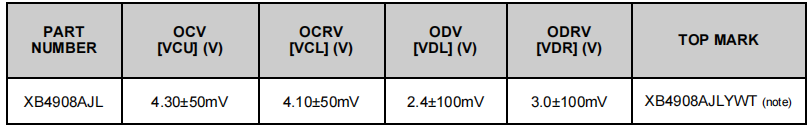

电压保护阈值（高精度）

• 过充检测电压 (VCU)：4.30V ± 50mV
• 过充释放电压 (VCL)：4.10V ± 50mV
• 过放检测电压 (VDL)：2.40V ± 100mV
• 过放释放电压 (VDR)：3.00V ± 100mV

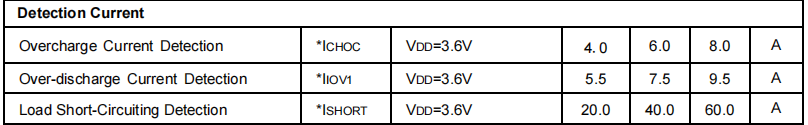

电流保护能力（两级）

• 过放电流检测 (IOV1)：7.5A (典型)
• 充电过流检测 (ICHOC)：6.0A (典型)
• 负载短路检测 (ISHORT)：40A (典型)

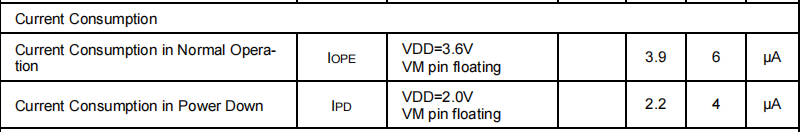

功耗与内阻（核心竞争力）

• 工作电流 (IOPE)：3.9μA (典型)
• 断电模式电流 (IPD)：2.2μA (典型)
• 等效FET导通电阻(RSS(ON))：15.5mΩ (典型 @1A)


---

三、核心保护功能机制

---

1. 过充保护 (Overcharge Protection)

触发：电池电压 > VCU 且持续时间 > tCU (160ms典型)

释放：电池电压自然下降至 < VCL 或 连接负载，通过FET体二极管形成放电回路，芯片自动检测并恢复

2. 过放保护 (Over-discharge Protection)

触发：电池电压 < VDL 且持续时间 > tDL (50ms典型)

释放：连接充电器，VM与VDD间电位差使芯片退出断电模式，电压恢复至 > VDR 后开启FET

3. 多级过流与短路保护

放电过流：VM电压 > VIOV1 阈值，延时 tIOV1 (10ms典型) 后关断

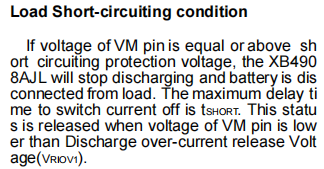

负载短路：VM电压 > VSHORT 阈值，极速响应 (200μs典型) 关断

自恢复机制：故障移除后，VM电压 < VRIOV1 (500mV典型) 时自动恢复

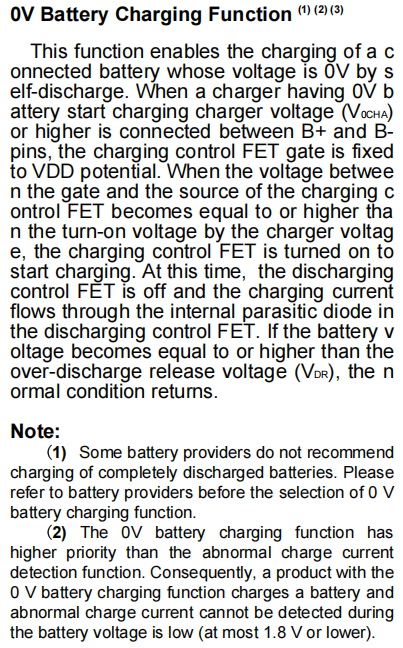

4. 0V电池充电功能

支持对因自放电而电压为0V的电池进行激活充电，无需外部预充电路

注意：需确认电芯化学体系支持0V充电

---

四、系统设计要点与布局哲学

---

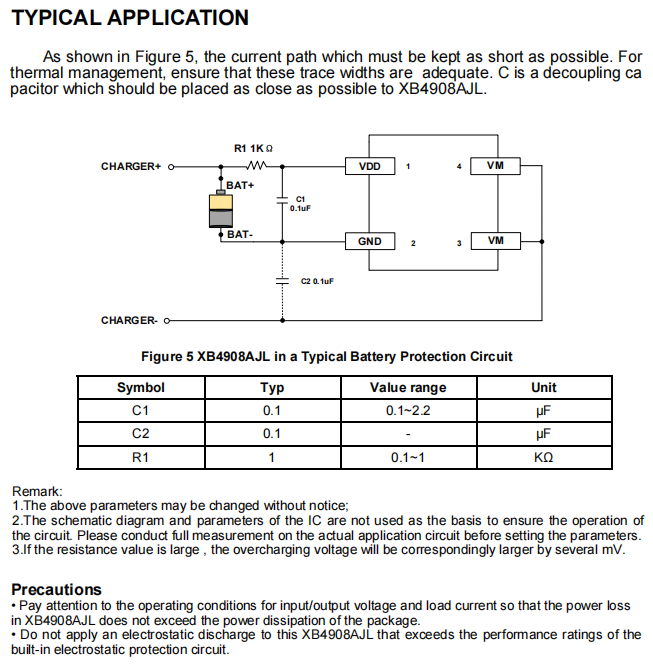

布局核心原则

• “短而宽”：VDD-VM-B-的充放电大电流路径必须短而宽，以减小压降与寄生电感。
• 电容就近：C1 (0.1μF ~ 2.2μF) 必须紧靠VDD与GND引脚，用于电源去耦与噪声抑制。

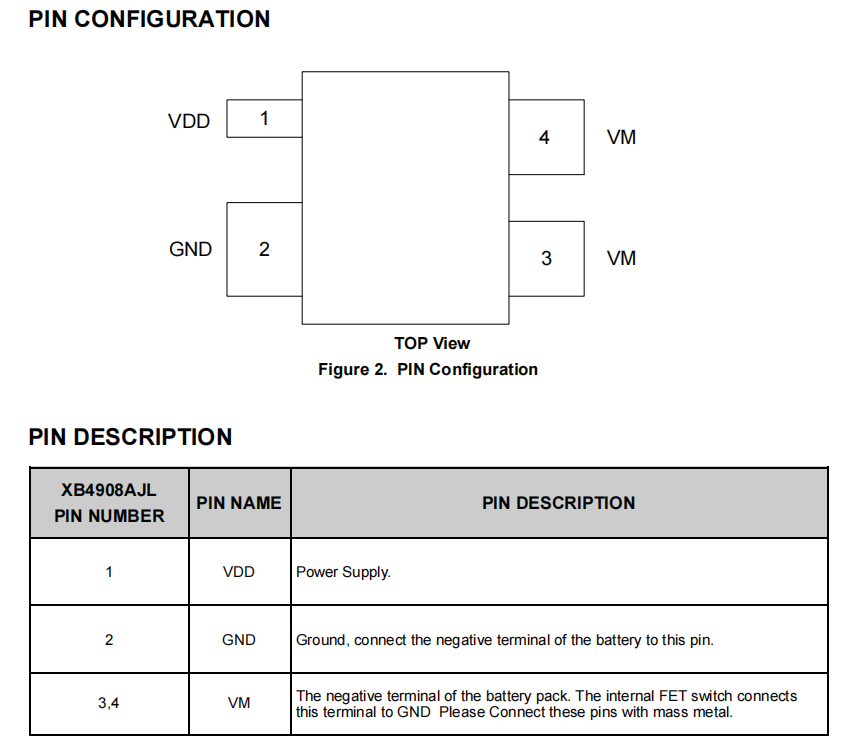

• 散热优先：充分利用VM引脚（3,4）的大面积铜皮和过孔进行散热，以应对大电流冲击。

热设计警告

• 封装热阻 (θJA)：165°C/W
• 最大功耗：~0.6W @25°C
• 实战对策：在大电流应用（如持续>3A）中，必须通过PCB大面积铺铜有效散热，防止芯片因过热提前触发保护（OTP: 150°C）。


---

五、总结：为何XB4908AJL是单节电池包的“不二之选”

---

XB4908AJL的成功，在于它精准地定义了一款优秀硬件保护芯片的典范：高集成、低损耗、全保护、易生产。

• 其全内置的MOSFET与检测电路，将BOM成本和PCB面积压缩到极致。
• 纳秒级的短路响应与多级电流保护，为电池系统构筑了从缓到急的纵深防御体系。
• μA级的功耗与0V充电激活能力，极大地提升了终端产品的用户体验与可靠性。

在单节锂电池应用已成为消费电子基石的今天，XB4908AJL这样的“安全基石”芯片，以其极致的性价比与可靠性，成为了工程师在有限空间内实现无限安全的最佳伙伴。

免责声明 (Disclaimer)

本文档内容基于XB4908AJL数据手册 (Rev0.3) 整理，旨在提供技术参考与设计洞察。

苏州赛芯电子科技有限公司保留随时更改产品规格的权利，恕不另行通知。在进行正式产品设计时，请务必访问[www.xysemi.com.cn]获取最新版官方数据手册。
