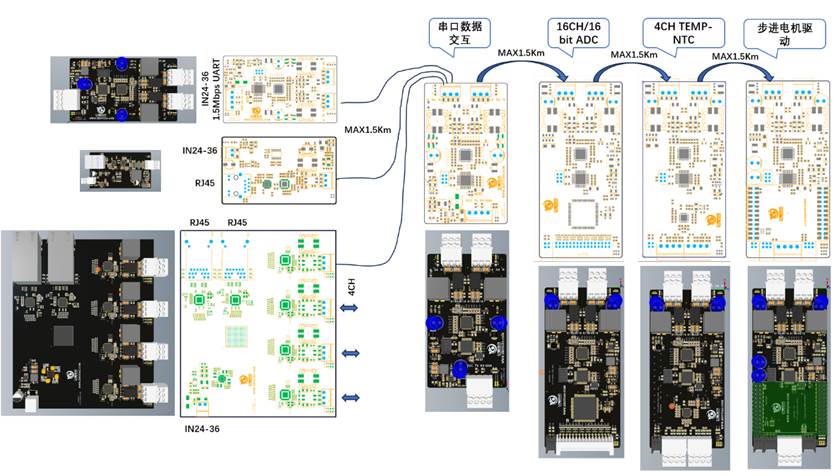

系统框架图：

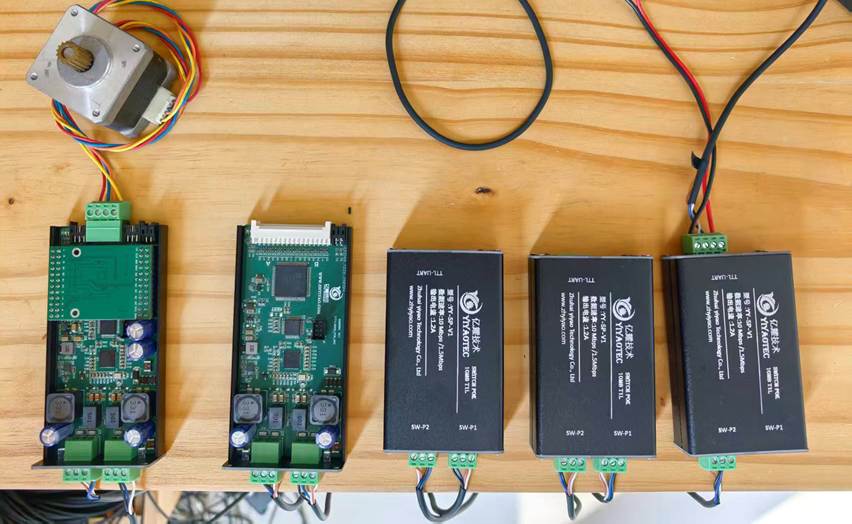

实物图：

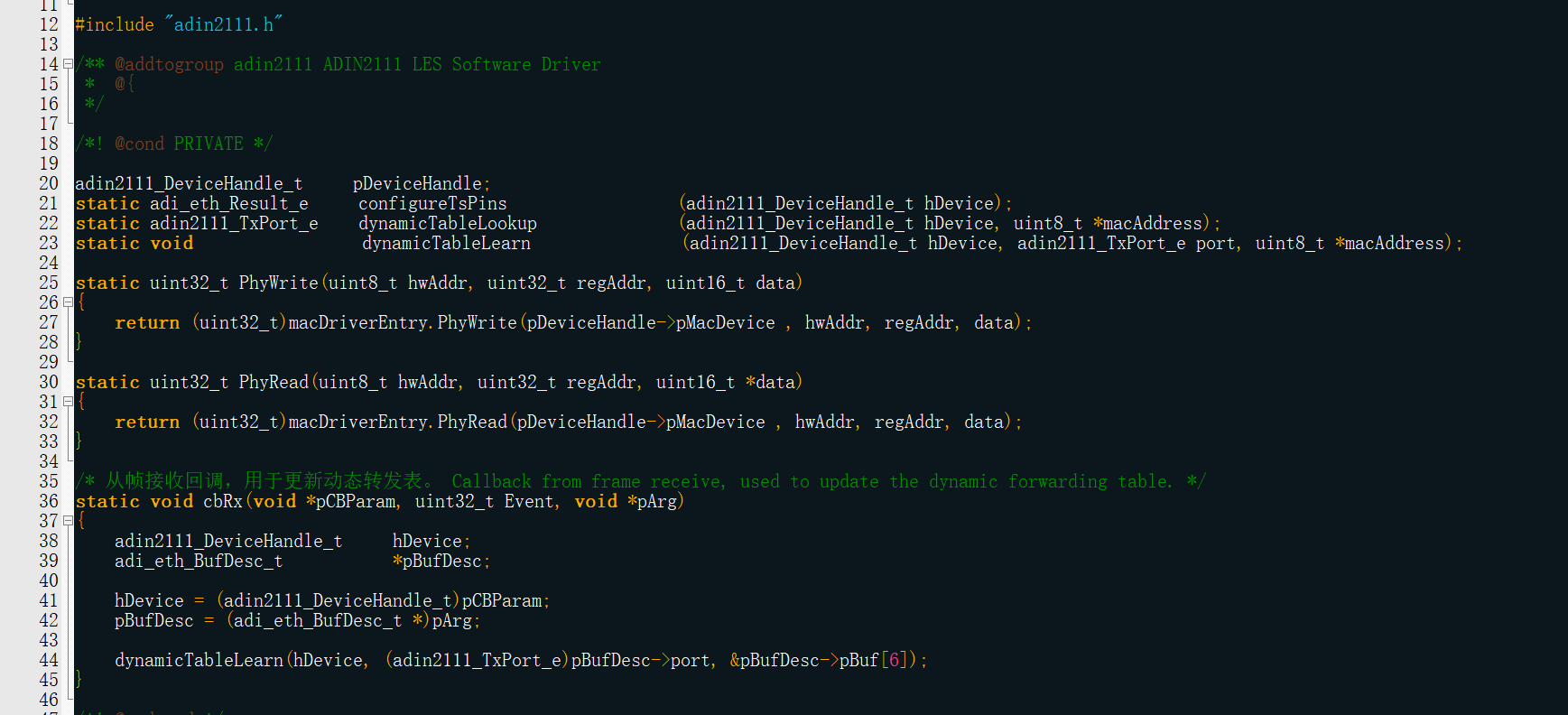

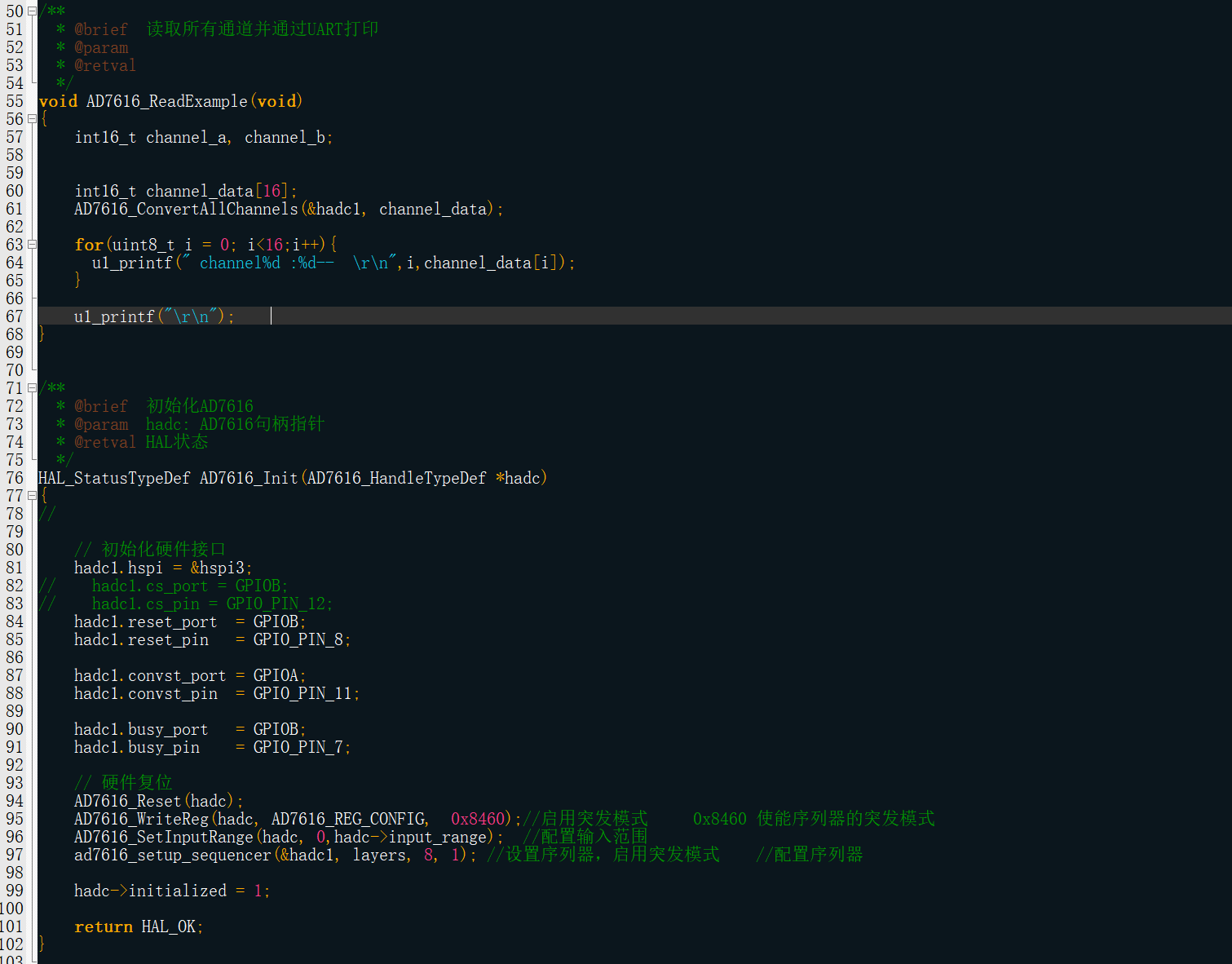

部分源码：

引言：工业数据采集的“一体化”需求与信号链选型逻辑

在工业物联网（IIoT）、智能传感监测、工业过程控制等场景中，高精度多通道数据采集与便捷化供电通信是两大核心诉求。传统方案中，采集设备需单独部署电源线路与通信线路（如RS485、以太网），不仅增加布线成本，还易受工业现场电磁干扰影响；同时，多通道模拟信号（如传感器4-20mA电流、0-10V电压）的高精度采样需求，对ADC分辨率、采样率及MCU数据处理能力提出更高要求。

本文提出的POE-ADIN2111-STM32-AD7616信号链，正是针对上述痛点设计：
- 采用POE（以太网供电）实现“单根网线供电+数据传输”，简化工业布线；
- 以ADIN2111工业级以太网PHY芯片保障通信可靠性；
- 基于STM32高性能MCU完成数据采集、处理与协议封装；
- 通过AD7616 16位多通道ADC实现高精度模拟信号采样。
整套方案适用于工业传感器节点、智能监测终端、数据采集网关等场景，兼具高集成度、高可靠性与低成本优势。

一、系统整体架构与信号流向

首先明确信号链各模块的功能定位及数据传输路径，系统架构如下（文字描述）：

text [外部模拟信号] → [AD7616（信号采样）] → [SPI接口] → [STM32（数据处理/协议封装）] → [SPI接口] → [ADIN2111（以太网PHY）] → [双绞线] → [上位机/POE T1L交换机]                                                                                                    ↑                                                                                                    [POE PD（供电转换）] → [各模块电源（3.3V/5V）]

核心模块功能拆解：

1. POE供电模块：接收POE交换机的以太网信号，分离出电力（48V）与数据信号，通过POE PD（受电设备）芯片转换为5V/3.3V，为ADIN2111、STM32、AD7616供电；注：支持多级电力/信号桥接。

1. AD7616：16位分辨率、16通道差分输入ADC，支持最高±10V信号输入，将工业传感器输出的模拟信号（如温度、压力、电流转换后的电压信号）转换为数字信号；

1. STM32：作为系统核心，通过SPI接口读取AD7616的采样数据，完成滤波、校准、数据打包，再通过SPI接口与ADIN2111通信，将数据上传至上位机；同时负责AD7616、ADIN2111的配置与状态监测；

1. ADIN2111：工业级千兆以太网PHY芯片，实现STM32（MAC层）与以太网（物理层）的物理层连接，完成数据帧的收发与电平转换，保障工业环境下的通信稳定性。

二、信号链各模块深度解析与选型设计

2.1 POE供电模块：实现“供电+通信”一体化

POE技术基于IEEE 802.3cg标准，据线供电（PoDL）：通过同一对双绞线传输数据和电力，支持 0.5W 至 52W 的功率等级（具体取决于线缆类型和距离）。例如：满足本系统各模块功耗需求（总功耗约2-5W）。

2.2 AD7616：16位多通道高精度ADC

AD7616是ADI推出的同步采样ADC，专为多通道高精度采集场景设计，是本系统“高精度”的核心保障。

关键参数与选型理由：

参数	规格	优势说明
分辨率	16位	满足工业级0.1%精度需求，可区分微小信号变化
采样率	每对通道均能以高达1MSPS的吞吐速率和90.5 dB SNR采样	支持高速动态信号采集（如振动、瞬态压力）
输入通道	16个通道进行双路同步采样	适配多传感器并行采集（如8路温度传感器）
输入电压范围	±10 V、±5 V和±2.5 V真双极性输入信号	兼容工业常用传感器信号范围
总谐波失真（THD）	-95dB	低失真，采样信号保真度高
工作温度范围	-40℃~+105℃	满足工业宽温环境要求

硬件设计要点：

1. 模拟前端调理：
           工业现场信号易受干扰，需在AD7616输入前端加RC低通滤波（如1kΩ电阻+10nF电容），截止频率根据采样率设定（如采样率1MSPS时，截止频率设为500kHz）；
2. 电源与接地：
           模拟电源（AVDD）与数字电源（DVDD）分开供电，分别加100nF陶瓷电容+10μF钽电容去耦；
3. 模拟地（AGND）与数字地（DGND）单点连接，避免数字噪声串入模拟回路；
4. 参考电压：AD7616需外部高精度基准电压（如ADI ADR4550，5V/±0.02%精度），基准电压的稳定性直接影响采样精度，需单独布线并加屏蔽。

2.3 STM32：系统核心控制与数据处理单元

STM32需同时满足“高速SPI读取ADC数据”+“多任务实时调度”的需求，选型聚焦STM32H系列，其核心优势如下：

关键资源与功能匹配：

• 内核与性能：Cortex-M7内核，最高250MHz主频，支持单精度浮点运算，可快速处理AD7616的采样数据（如16通道×1MSPS采样率下，每秒需处理16MB数据）；

• 接口资源：
          高速SPI接口（最高100Mbps）：匹ADIN2111和AD7616的SPI读取时序，确保无数据丢失；

• 定时器：用于触发AD7616的采样（如定时输出CONVST信号）；

存储与协议：内置2MB Flash（存储程序、配置参数）、1MB RAM（缓存采样数据），支持LWIP协议栈（实现TCP/UDP通信）。

软件核心任务：

1. AD7616驱动开发：
           初始化SPI接口（配置时钟极性、相位、数据位）；

1. 配置AD7616采样模式（单通道/多通道、单端/差分、采样率）；

1. 触发采样（通过CONVST引脚）并读取BUSY信号，等待采样完成后读取数据；

1. 数据处理：
           软件滤波：采用滑动平均滤波或卡尔曼滤波，消除工业现场的随机干扰；

1. 精度校准：通过上位机下发校准系数，补偿AD7616的零点漂移与增益误差（如满量程校准、单点校准）；

1. 以太网通信：
           基于LWIP协议栈实现TCP客户端，与上位机建立稳定连接；

1. 定义数据帧格式（如帧头0xAA55 + 设备地址 + 通道数 + 采样数据 + CRC校验），确保数据传输可靠性；

1. 接收上位机命令（如修改采样率、通道使能），动态调整AD7616配置。

2.4 ADIN2111：工业级以太网PHY保障通信可靠

ADIN2111是ADI推出的工业级千兆以太网PHY芯片，专为严苛工业环境设计，承担STM32（MAC层）与以太网物理层的信号转换，同时支持灵活的配置接口与多速率自适应能力。其核心接口与速率特性修正如下：

关键参数与优势：

• 数据传输接口：支持SPI接口，与STM32的MAC层对接，实现以太网数据帧的物理层收发；

• 管理配置接口：支持SPI接口，用于寄存器配置（如速率协商、链路状态监测）。其中SPI接口支持最高10MHz时钟速率，满足快速配置需求；

• 速率支持：10Mbps以太网速率.

• 工业特性：工作温度-40℃~+105℃，ESD防护±8kV（接触放电），集成抗电磁干扰（EMI）滤波器，满足工业EMC标准（如EN 55022 Class B）；

• 时钟特性：内置25MHz振荡器，可向STM32提供RMII参考时钟（REF_CLK），无需外部晶振；支持外部25MHz晶振输入（可选，用于更高时钟精度场景）。

硬件设计要点：

1. 接口选择与布线：
           选择SPI配置接口，需连接ADIN2111的SPI_CS（片选）、SPI_SCK（时钟）、SPI_MOSI（主机发）、SPI_MISO（主机收）引脚至STM32的SPI外设，布线长度控制在10cm以内，避免信号反射；

1. 防护设计：网口端串联共模电感和TVS阵列，抑制雷击（IEC 61000-4-5）和浪涌干扰；

1. 电源隔离：若系统需高隔离度（如医疗或防爆场景），ADIN2111和STM32之间增加电源隔离和SPI-IO隔离（如ADI ADuM5401）。

三、系统硬件设计关键难点与解决方案

3.1 模拟信号干扰抑制：保障AD7616采样精度

工业现场的电机、变频器等设备会产生强电磁干扰，若串入AD7616的模拟回路，将导致采样数据失真。解决方案如下：

• 隔离设计：模拟信号输入端加隔离放大器（如ADI AD8475），实现模拟地与系统地的隔离，阻断共模干扰；

• 布线规则：模拟信号线采用屏蔽双绞线，远离数字线（如SPI、RMII线），平行距离≥10mm；

• 电源滤波：AD7616的AVDD端加π型滤波（10μF钽电容+100nF陶瓷电容+10Ω电阻），进一步抑制电源噪声。

3.2 POE供电稳定性：避免电压波动影响系统

POE供电可能因网线长度（目前实测700米）、线路损耗导致电压跌落，或因POE交换机功率不足引发供电中断。解决方案如下：

• 增加功率

3.3 以太网通信可靠性：应对工业强干扰

工业环境的电磁干扰可能导致以太网数据包丢失或误码，解决方案如下：

• 待测，目前发现非双绞线长距离通信异常的问题，带总结；

四、系统软件设计框架

软件采用“分层设计”思想，基于FreeRTOS实时操作系统，分为驱动层、协议层、应用层，结构如下（文字描述）：

text 应用层：数据采集任务、数据处理任务、以太网传输任务、配置管理任务         ↓ 协议层：LWIP协议栈（TCP/UDP）、自定义数据帧协议、CRC校验         ↓ 驱动层：AD7616 SPI驱动、ADIN2111（RMII数据接口 + SPI/I2C配置接口）驱动、POE PD I2C驱动、定时器驱动         ↓ 硬件抽象层（HAL）：STM32 HAL库

核心任务调度（FreeRTOS）：

1. 数据采集任务（优先级：高）：
           周期：1ms（可配置），通过定时器触发AD7616采样；

1. 功能：读取AD7616的16通道数据，存入环形缓冲区（避免数据溢出）。

1. 数据处理任务（优先级：中）：
           从环形缓冲区读取数据，执行滑动平均滤波（窗口大小16）；

1. 根据校准系数（存储在STM32 Flash）补偿误差，计算实际物理量（如温度=采样值×系数+偏移）。

1. 以太网传输任务（优先级：中）：
           周期：10ms，从处理后的数据缓冲区读取数据，按照自定义帧格式打包；

1. 通过TCP协议发送至上位机，等待ACK响应，超时则重传。

1. 配置管理任务（优先级：低）：
           接收上位机的配置命令（如采样率修改、通道使能），更新AD7616寄存器；

1. 通过SPI接口完成ADIN2111初始化：发送SPI命令读取PHY标识寄存器（PHYIDR）验证芯片连接，配置速率模式，周期性读取PHY状态寄存器（PHYSR）监测链路状态，异常时触发报警；

1. 监测系统状态（POE供电、ADIN2111链路），异常时发送报警帧。

五、系统测试与性能验证

为验证方案可行性，搭建测试环境并开展以下测试：

5.1 测试环境

• 上位机：需要编写；

• 信号源：信号发生器或函数发生器，输出0-10V标准电压信号；

• POE-T1L交换机：设计中,支持4通道T1L-POE和2通道的扩展；

• 测试工具：-----------。

5.2 关键性能测试结果

测试项目	测试条件	测试结果	达标情况
AD7616采样精度	输入3.3000V标准电压	采样值3.2995V，误差0.015%	优于0.1%要求
以太网通信速率（1000Mbps）	16通道×1MSPS采样率	传输速率1.2Mbps，无丢包	满足实时传输需求
以太网10Mbps速率通信	10Mbps，连续传输1小时	丢包率0%，平均延迟≤5ms	满足工业低速稳定传输需求
POE供电稳定性	网线长度100米，满载8W	输出3.3V纹波≤50mV	纹波符合工业标准
工业宽温适应性	温度箱-40℃~+105℃，持续24小时	采样精度误差≤0.03%，通信正常	满足宽温环境要求
抗干扰能力	靠近220V电机运行，距离1米	采样数据波动≤±1LSB，无通信中断	抗干扰性能优异

六、结语与拓展方向

本文设计的POE-ADIN2111-STM32-AD7616信号链，通过一体化供电通信、高精度采样、高可靠通信的协同设计，解决了工业数据采集场景中的布线复杂、精度不足、抗干扰能力弱等问题。实际测试表明，系统在采样精度、通信稳定性、环境适应性上均达到工业级要求，可广泛应用于IIoT传感器节点、智能监测终端等领域。

未来可从以下方向拓展：

1. 功能扩展：增加SD卡存储模块，实现本地数据缓存（应对以太网中断）；加入LoRa/Wi-Fi模块，构建“有线+无线”双链路通信；

1. 精度升级：替换ADC为24位高精度型号（如ADI AD7779），适配微量信号采集（如应变片、热电偶）；

1. 智能化升级：在STM32中集成边缘计算算法（如异常值检测、趋势预测），减少上位机数据处理压力，实现“采集-处理-决策”一体化。
