1.原理图设计

 比如说一个网口（RJ45）与排插（线对板）连接器（插针/插座）的转接板设计

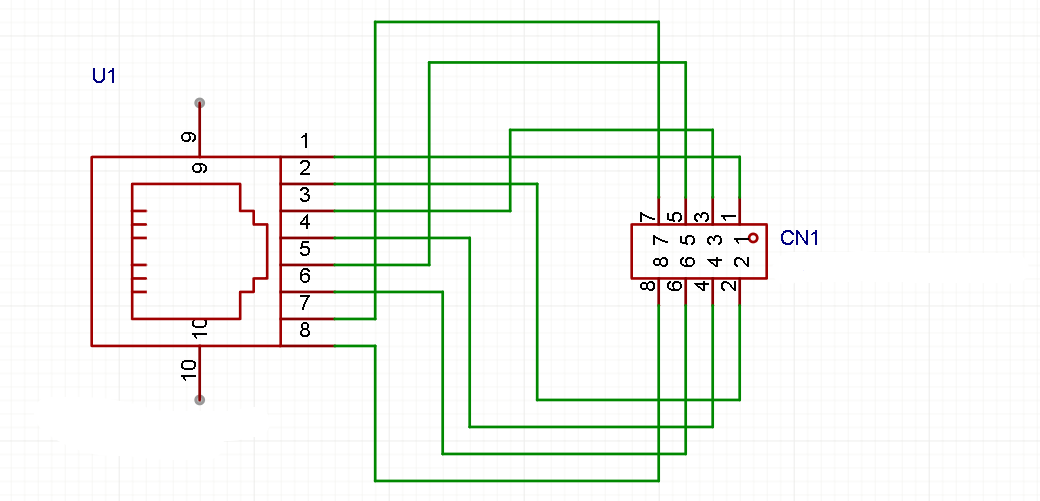

大致的原理图：

2. 大致的器件

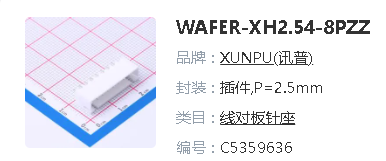

2.1 插座连接器选型：（按项目需求）

---

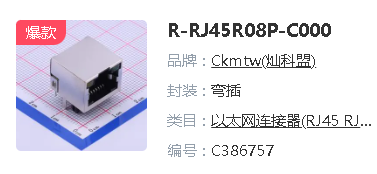

2.2 RJ45 连接器选型：（按项目需求）

3. 器件封装绘制


自己按照数据手册去画，或者在嘉立创EDA  元器件库里面直接调用。

4. 根据连接器的孔距来确定 差分线的线距


比如说：
4.1  确定最小孔距
插座连接器的最小孔距（两个孔之间的距离）为2.54mm(横竖)。

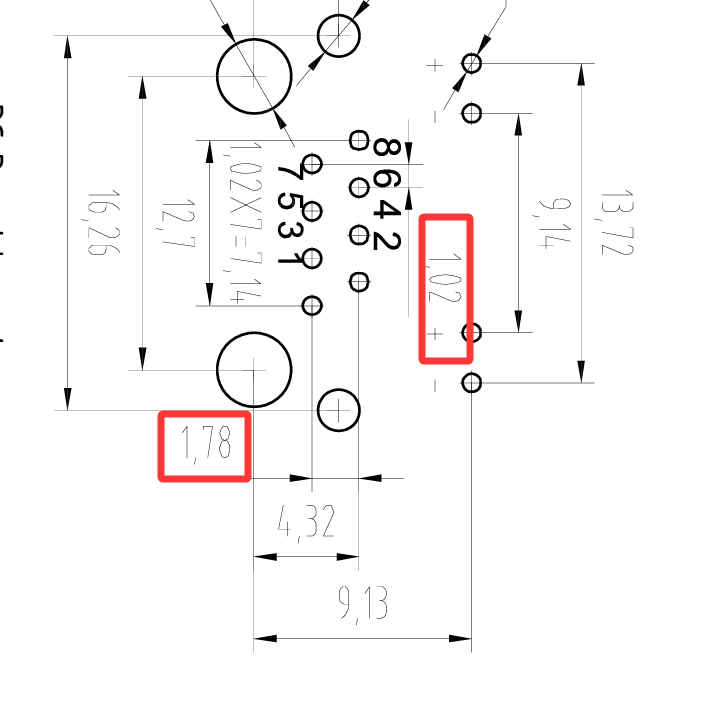

RJ45 连接器的最小孔距 ， 横：1.78mm,  竖为2.04mm

---

4.2 确定差分对，


差分对序号	差分对名称	RJ45 连接器引脚号
1	TX	1
		2
2	RX	3
		6
3	BI_TX	4
		5
4	BI_RX	7
		8

---

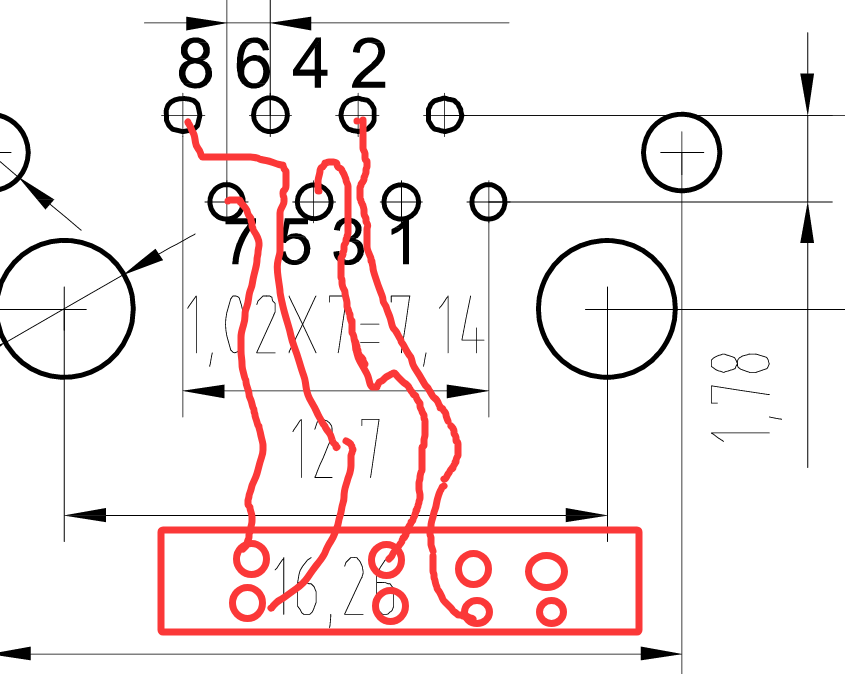

4.3  出线方向与方式

4.3.1 孔与孔之间出1条线

---

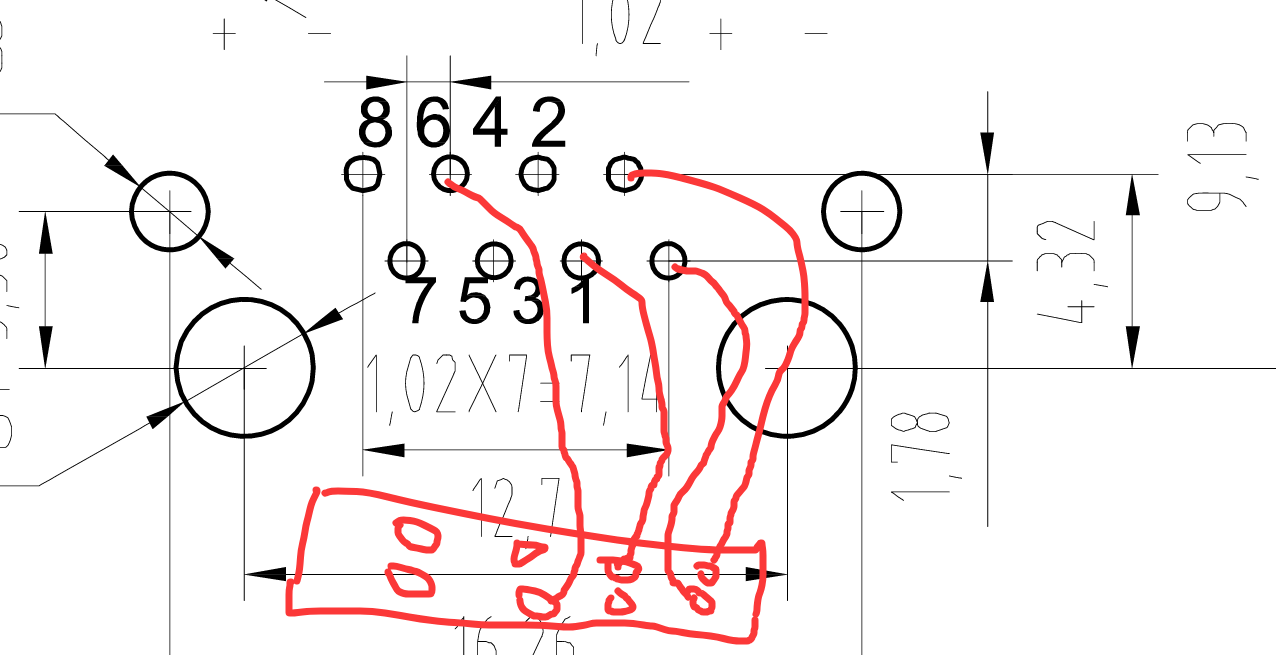

4.3.2 孔与孔之间出2条线 （一般采用这种，还是要看情况）

---

4.4  确认这个线距 （自己查资料）

你要注意这里线距是指：

线宽/间距中的间距指的是两条差分线内侧边到边的距离。


---

4.5 确认线距
线距为：6mil

参考链接：（转）【PCB布局布线】之差分布线和阻抗匹配_差分线阻抗匹配-CSDN博客

参考链接：PCB设计实践（四）PCB设计中差分线距离的考虑要点_差分线宽线距设计原则-CSDN博客

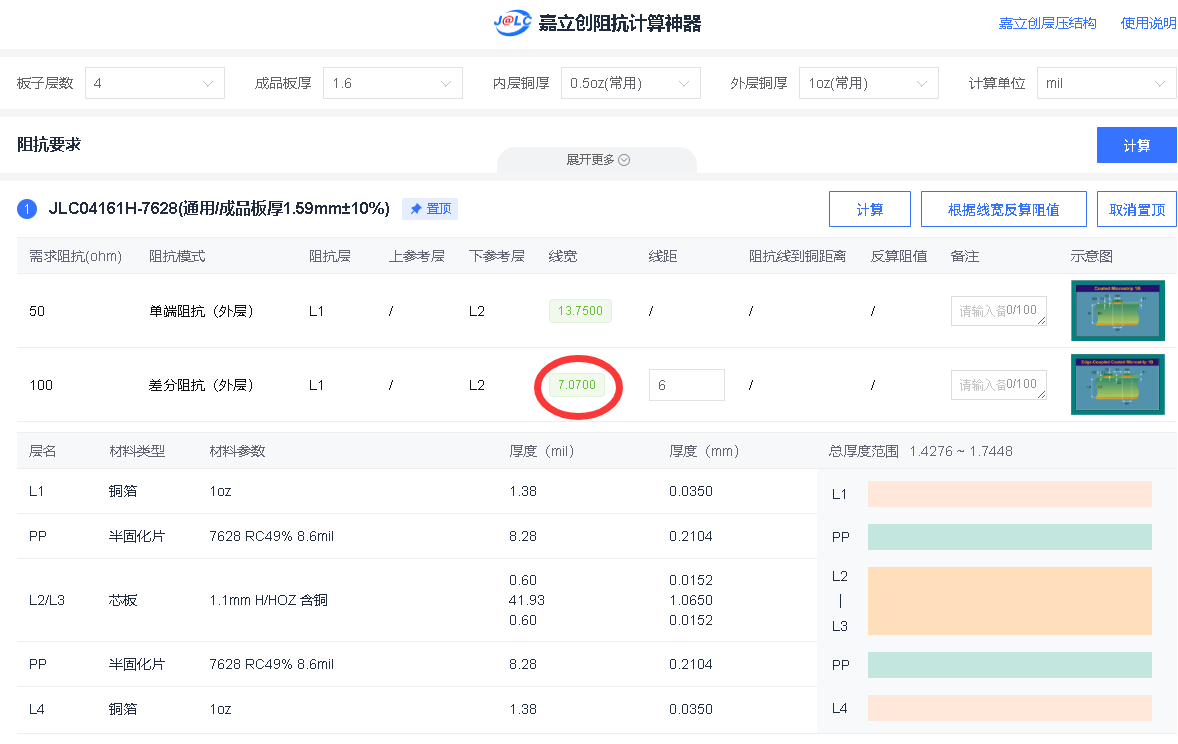

5.  嘉立创确定层叠与阻抗

6. 注意事项


6.1 差分线的参考层都是 GND（参考层大面积铺铜！！！）, 所以我们这个简单的转接板选择 4层板。
层叠结构为:
1 ----------- Top 层
2 ----------- GND01 层 （这个RJ45 是GND 层连接的是 机壳地）
3 ----------- GND02 层
4 ----------- Bottom 层


---

6.2 差分线选择 间距为 6mil  线宽：7.07mil
自己在设置规则里面设置就行了！！！

---

6.3 好好布板！！！
