瓷片电容一般滤波 电解电容做容量

1.电容和电阻的封装精度属性说明

• Part Number号：正规器件标签上会标注的唯一识别码，包含材质、容值、厂家、封装、误差精度、耐压值等完整参数信息
• 标签内容：包含二维码、厂家品牌、型号参数、封装规格等关键信息，是识别器件的重要依据
• 采购规范：正规公司做BOM表时必须写入Part Number号，可避免材料采购错误

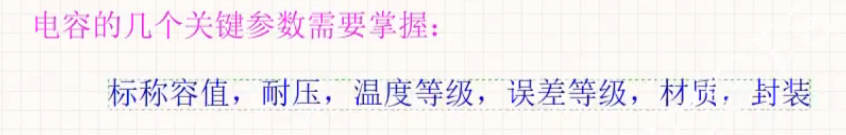

• 核心参数：包含容值、精度系数、温度系数、外形尺寸和耐压值五大要素
• 温度影响：标称容量以25℃环境为准，实际工作温度范围会影响容量精度

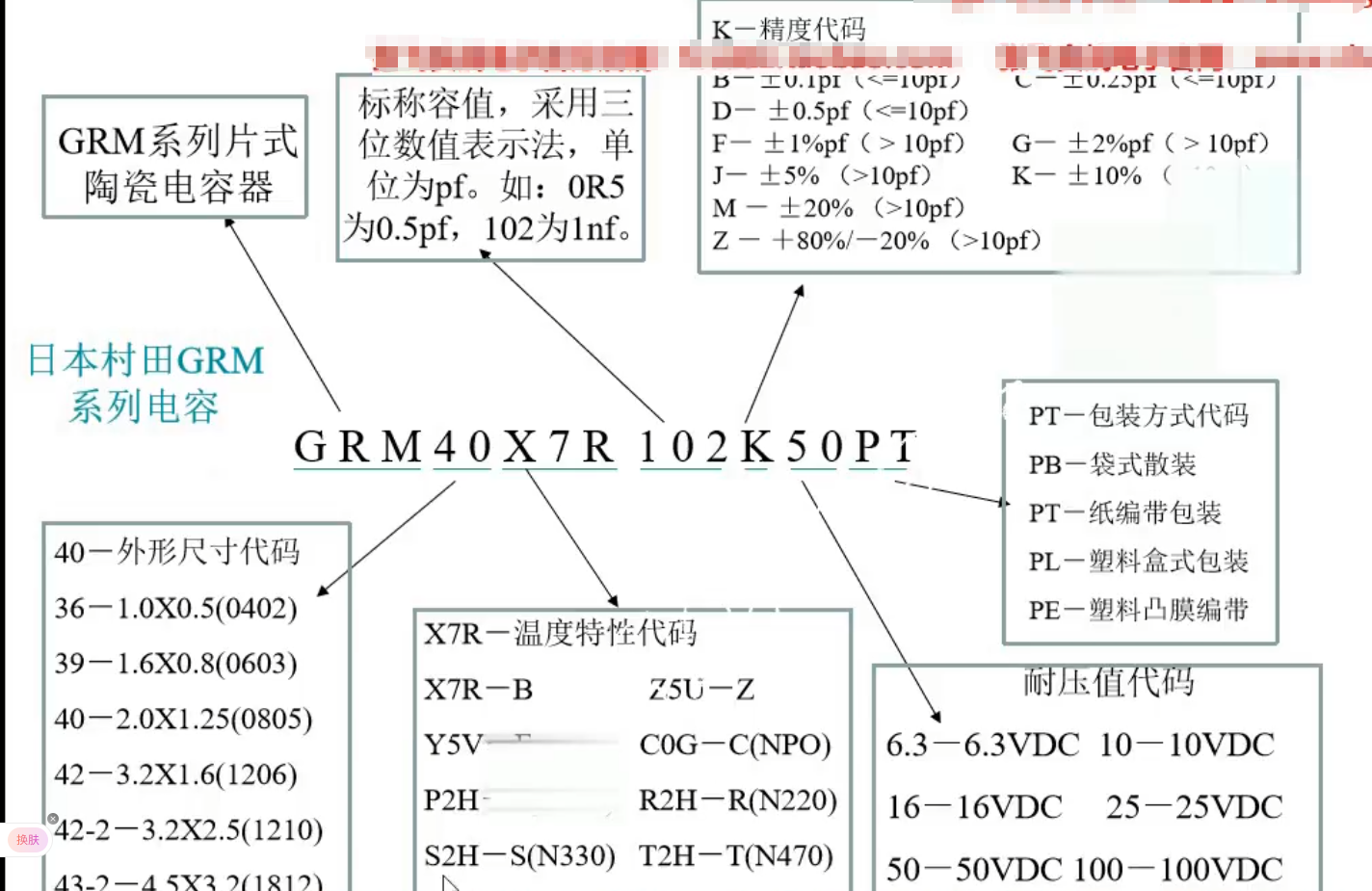

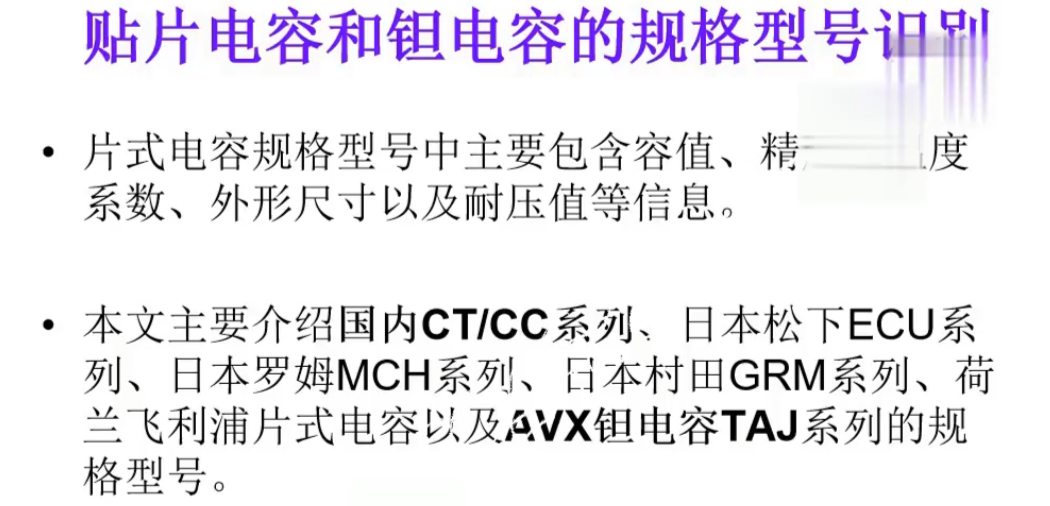

• 厂家系列：国内CT/CC系列、日本松下ECU系列、村田GRM系列等各有差异但参数体系相似
• 技术资料：需结合Datasheet研究动态参数，如温度-容量变化曲线等

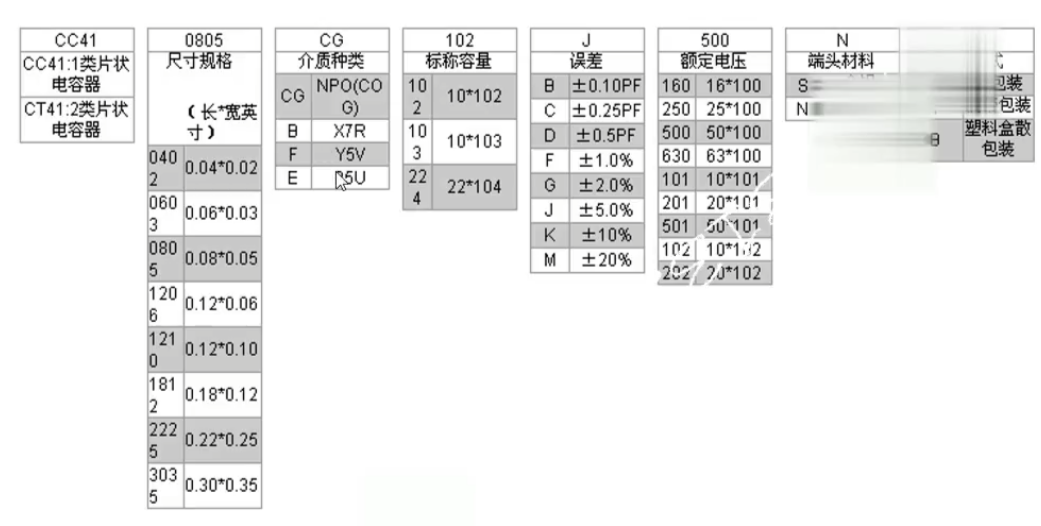

2.国内的CC CT贴片电容规格型号

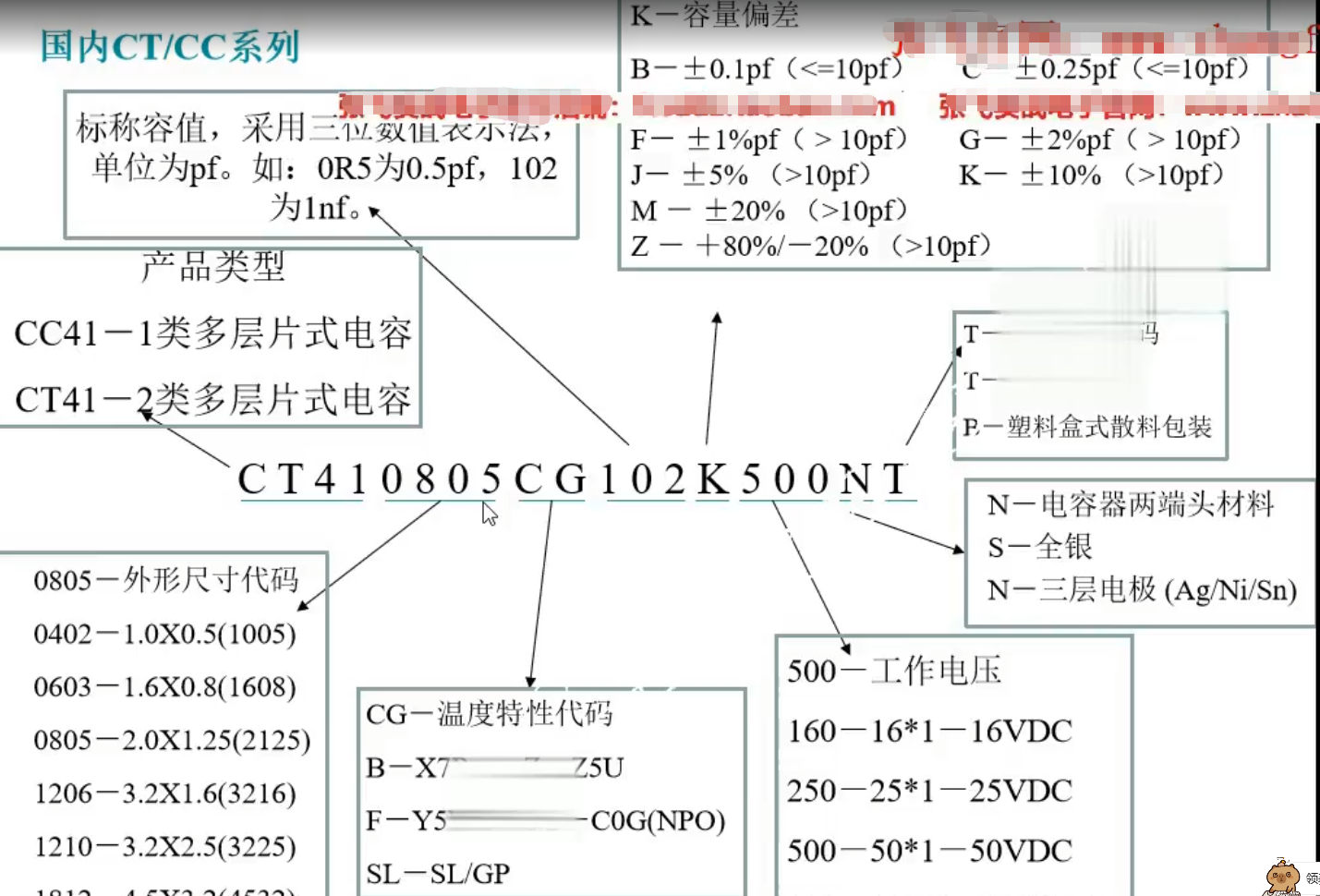

• 型号示例：CT410805CG102K500NT
• 结构解析：
  • CT41：1类/2类多层片式瓷介电容,多层堆叠结构，属于易碎器件
  • • 1类电容：高稳定性，如CC41
    • 2类电容：通用型，如CT41
  • 0805：封装尺寸2.0×1.25mm
  • CG：温度特性代码（对应COG/NPO）
  •       CG代码：代表COG(NPO)材质，具有最佳的温度稳定性
    • B代码：对应X7R材质，温度特性较好且成本适中
    • 材质选择原则：
      • 10pF以下优先选择NPO材质
      • 1μF以下建议选择X7R材质
      • NPO材质容量通常不超过10nF，X7R可覆盖更大容量范围

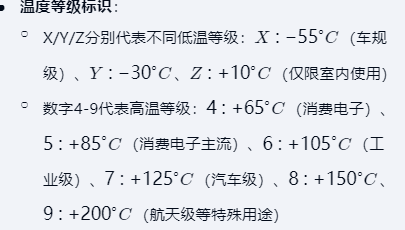

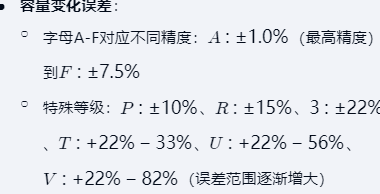

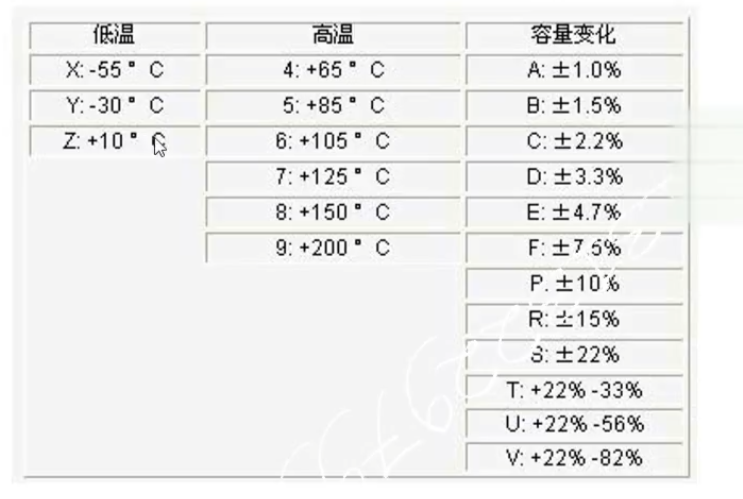

      • • • B：X7R（-55℃~+125℃，ΔC=±15%）
          • F：Y5V（-30℃~+85℃，ΔC=+22%/-82%）
          • CG：COG(NPO)（±30ppm/℃）
  • 102：容值1nF（10×10^2pF）
  • K：精度±10%

           常见等级：

         J级：±5%（高精度 M级：±20%（成本较低
•        K级：±10%（最常用）  特殊等级：
•       B 级：±0.1pF（≤10pF超高精度）
•       Z级：+80%/-20%（宽容差）
•     应用建议：高频电路         需选用高精度电容（如晶振电路），普通电路可使用K/M级

• • 500：耐压50V
  • • 标准电压：16V、25V、50V、100V（对应代码160/250/500/101）

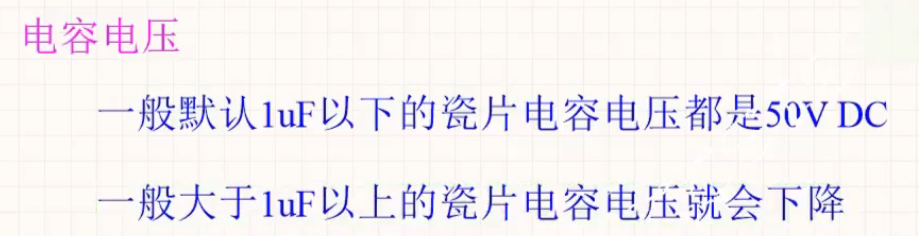

    • 默认规则：1μF以下电容通常默认为50V耐压等级
    • 耐压与封装关系：耐压越高封装越大，小封装高耐压电容成本更高
  • N：三层电极（Ag/Ni/Sn）

• 封装体系：
  • 0402(1.0×0.5mm)
  • 0603(1.6×0.8mm)
  • 1206(3.2×1.6mm)
  • 1812(4.5×3.2mm)

2.1电容容量表的看法

• 三位数法：前两位有效数字，第三位为10的幂次，单位pF
  • 例：102=10×10^2pF=1nF
  • 特殊：0R5表示0.5pF
• 精度等级：
•
  • B级：±0.1pF(≤10pF)
  • J级：±5%(>10pF)
  • K级：±10%(>10pF)
  • Z级：+80%/-20%

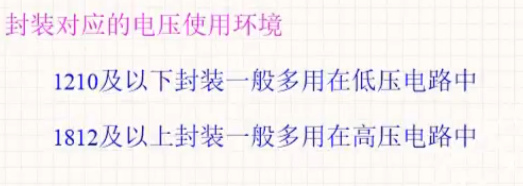

• 封装电压关系：
  • 1210及以下：多用于低压电路
  • 1812及以上：多用于高压电路（考虑爬电距离）
• 典型应用：
  • 12-15pF：单片机晶振电路（NPO材质）
  • 100nF：电源退耦（并联大电解旁滤高频）
• 价格因素：同容量下，耐压越高封装越大；小封装高耐压更昂贵
• 组合使用：大容量电解/钽电容需配合小瓷片电容（如104）使用

2.2电阻温度的总结

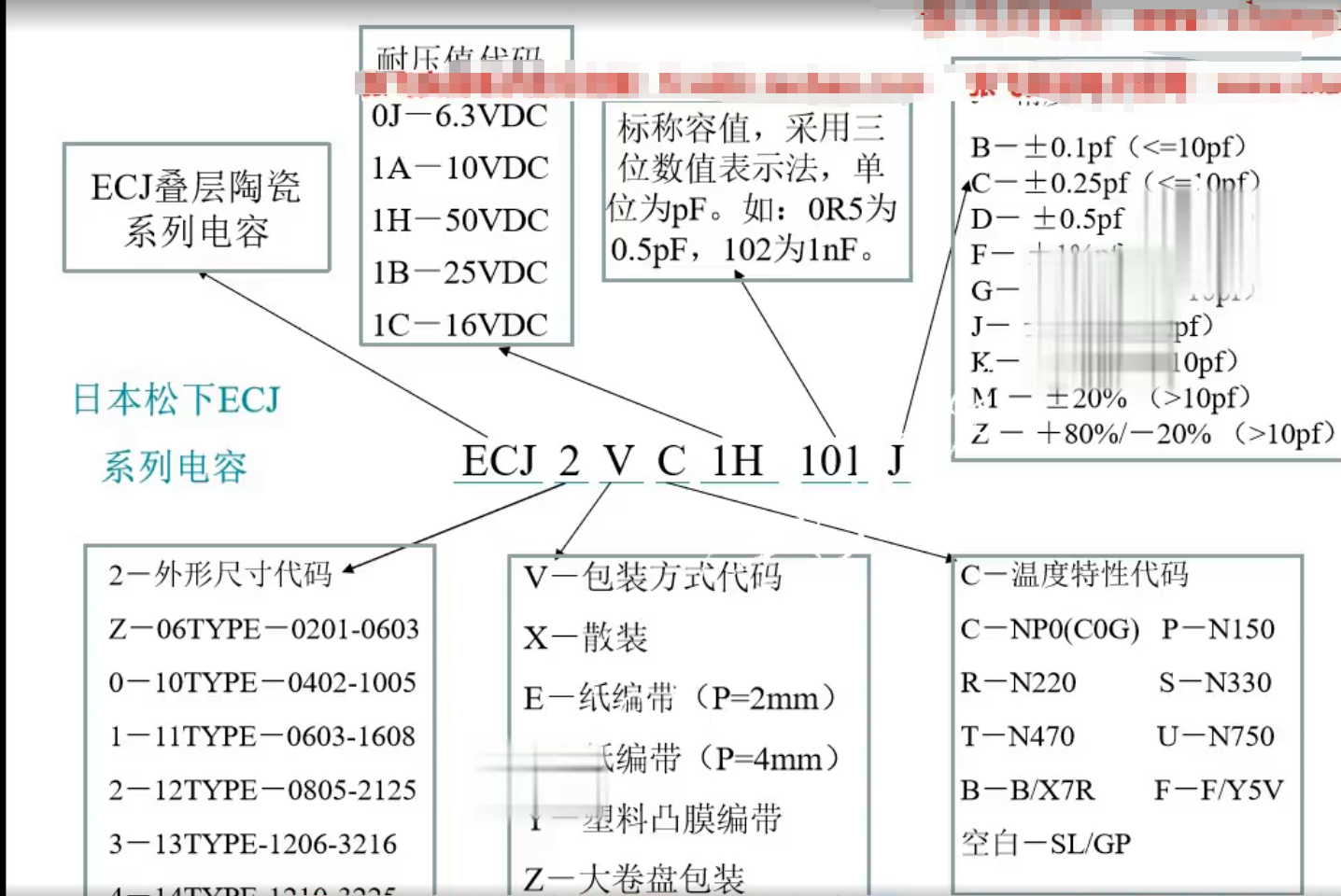

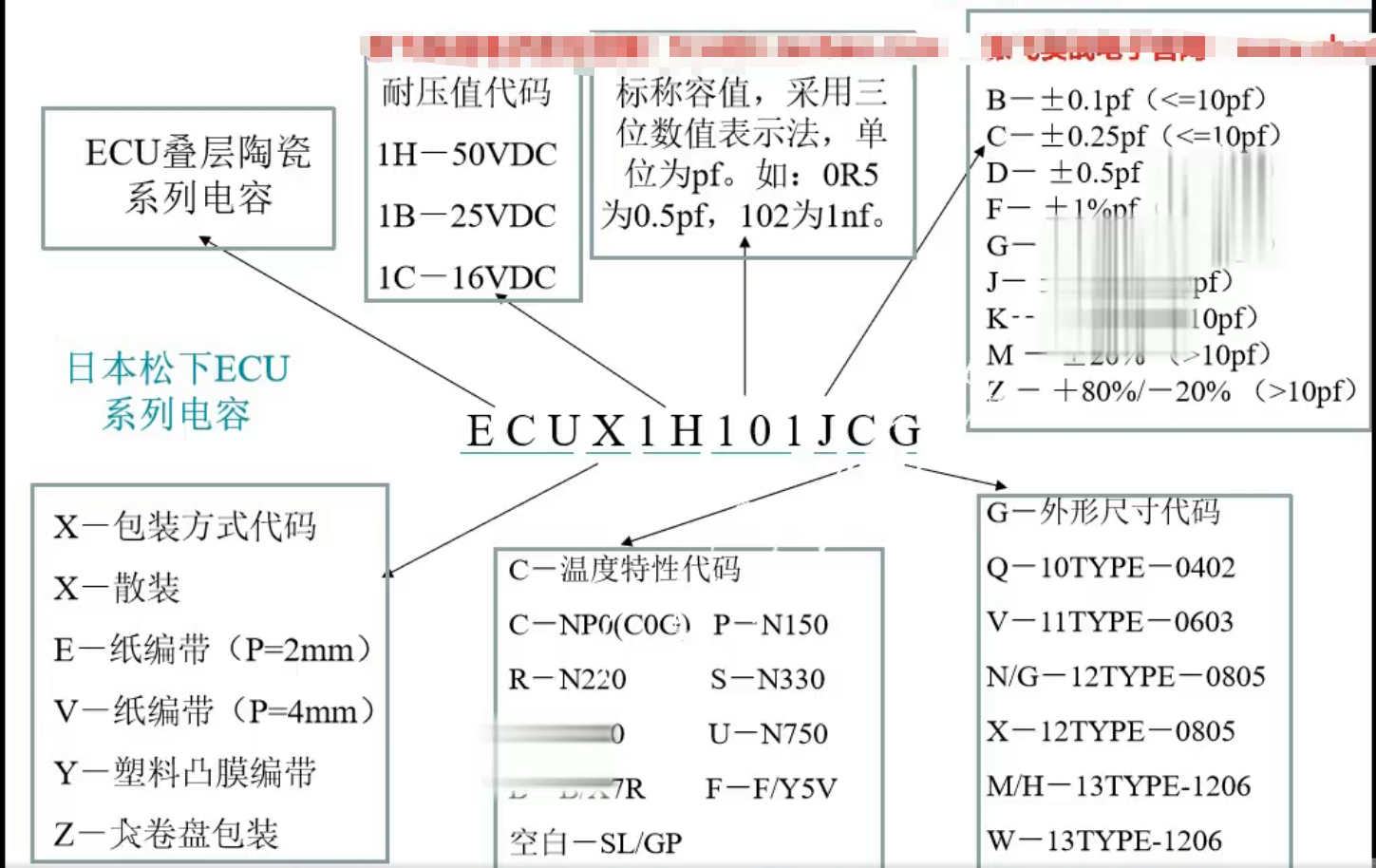

3日本松下

• 容值表示法：
  • 三数值表示法：前两位有效数字，最后位为数量级（如102=1nF）
  • 小数命名法：

    <10pF<10pF<10pF

    时用R表示小数点（如0R5=0.5pF）

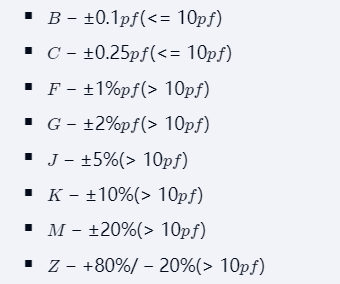

• 精度代码：
  • B: ±0.1pF(≤10pF)
  • C: ±0.25pF(≤10pF)
  • D: ±0.5pF
  • F: ±1%(

    >10pF>10pF>10pF

    )
  • Z: +80%/-20%(

    >10pF>10pF>10pF

    )
• 封装选择技巧：
  • 优先0603以上封装（0402需专用气动飞达，步距8×2mm更小）
  • 常见封装代码：0402/0603/0805/1206
• 材质特性：
  • C代码代表COG/NPO材质（温度稳定性好）
  • MPO材质用C表示（适合100pF以下小容量）

通用陶瓷材质

• • X7R：通用陶瓷材质
  • Y5V：低成本高容值

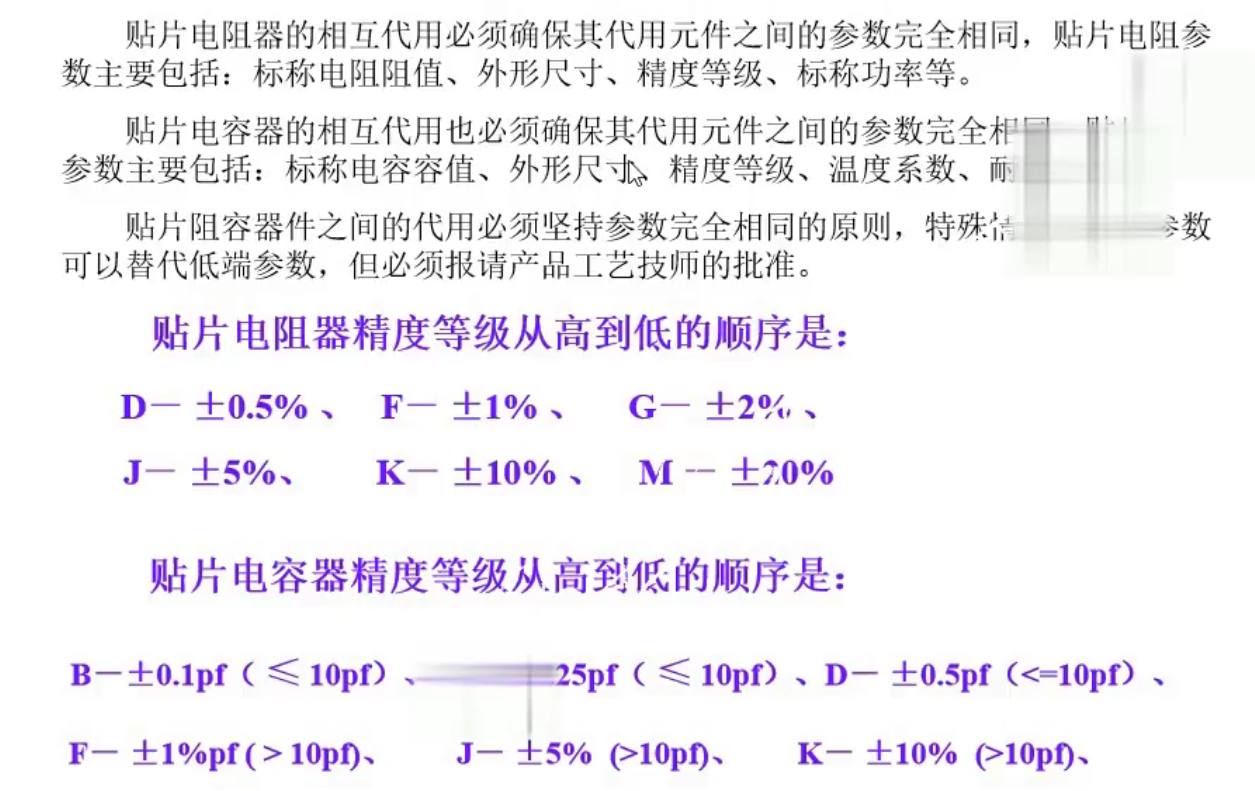

4电容替代

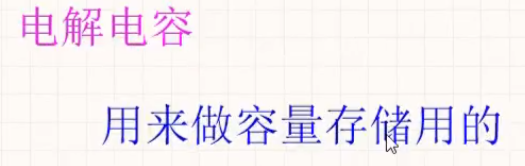

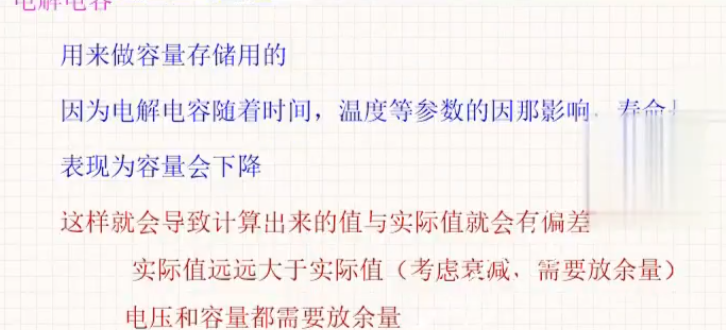

5.电解电容

6 电容的电路设计

6.1供电方式

供电方式：板级供电通常使用交流电，但最终控制器件时都转换为直流信号

电压范围：控制器件电压通常为直流低压，一般在25V以下

放置大电容需要电流的供应

小电容（104）用于滤除高次谐波

除芯片本身外，还需计算周边电阻网络的功耗，通常配套放置10μF电容和104电容组合

6.2单片机功耗

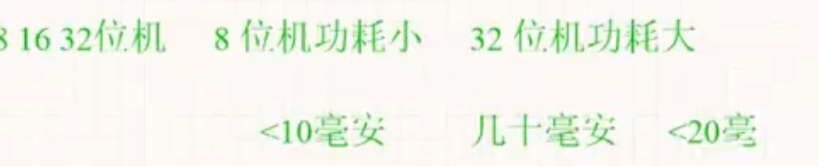

• 位数与功耗关系：
  • 8位机：功耗最小（通常<10mA）
  • 32位机：功耗最大（通常几十mA，如<20mA）

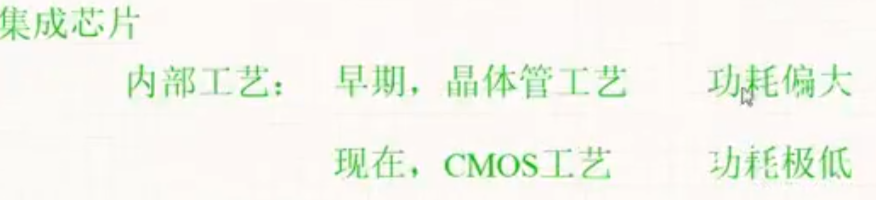

• 工艺影响：相同位数下，CMOS工艺比晶体管工艺功耗更低
• 电容配置经验：
  • 32位机：三面供电时可配置22μF+1μF组合
  • 8位机：可配置更小容值（如1μF）

6.2.1电流测量

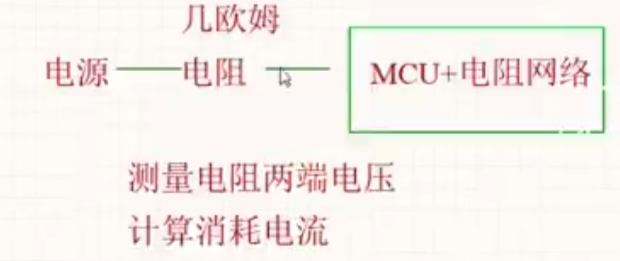

在电源路径串联小阻值电阻（几欧姆），测量其压降计算电流

电阻值不宜过大，否则会限制电路工作电流

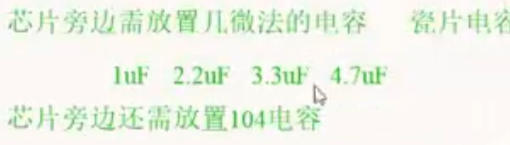

6.2.2电容选择

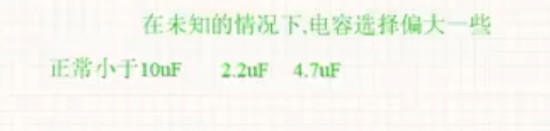

• 未知情况处理：
  • 选择偏大容值（但单片机电容器值通常<10μF）
  • 典型值：2.2μF、4.7μF

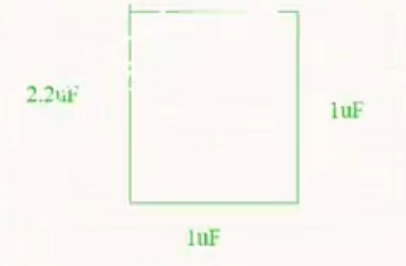

单片机三面供电

• 配置技巧：
  • 多供电引脚时，可主引脚配大电容（如4.7μF），其他引脚配1μF
  • 瓷片电容电压等级：uF级通常50VDC，更大封装可提高耐压
• 异常处理：出现异常时可尝试加大电容容量

7.电容器规格型号识别

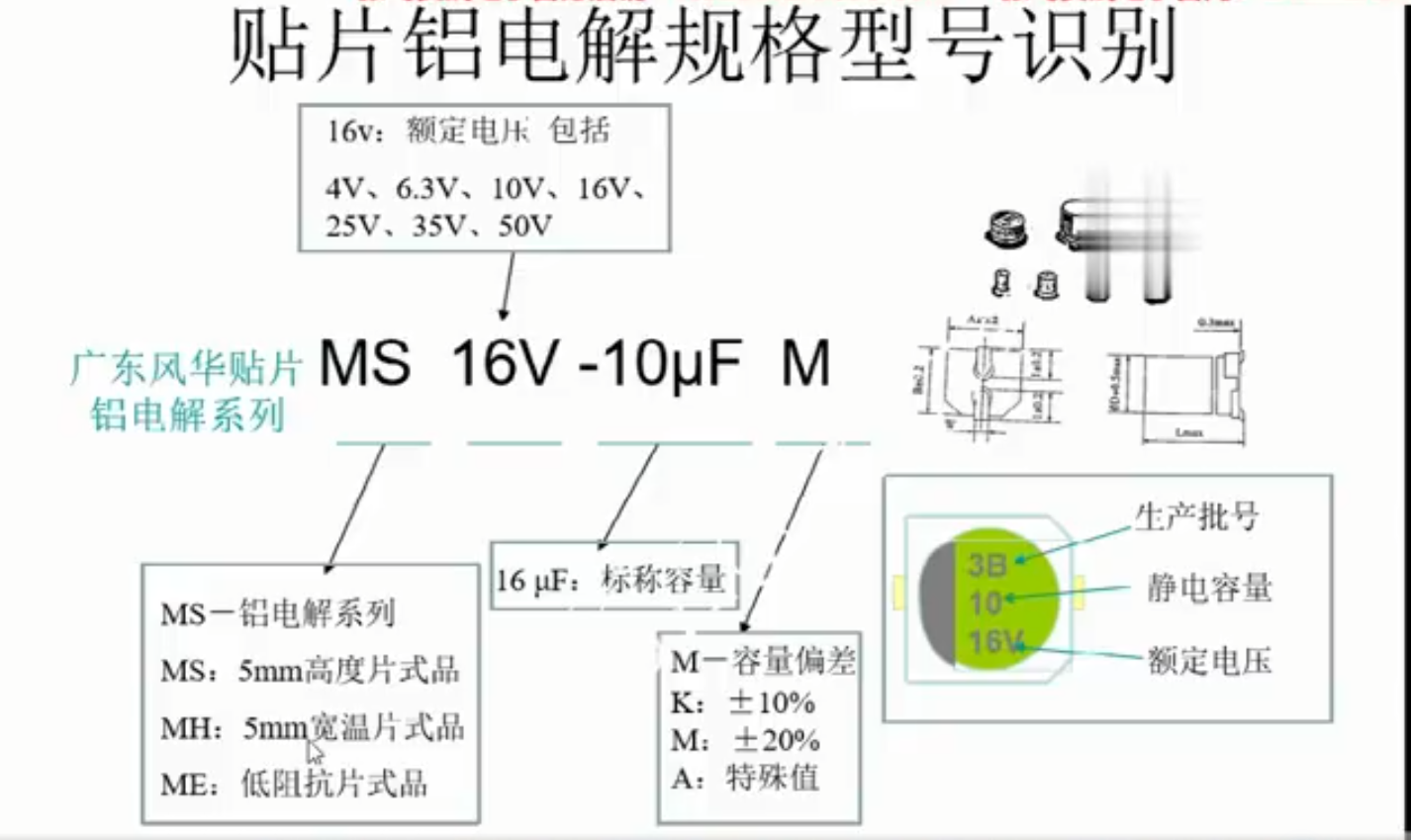

7.1贴片铝电解

• 电压规格：额定电压包括4V、6.3V、10V、16V、25V、35V、50V等多个等级，其中16V是常见规格
• 尺寸分类：
  • MS系列：5mm高度片式产品，适用于对高度有要求的场景（如笔记本、手机）
  • MH系列：5mm宽温片式产品
  • ME系列：低阻抗片式产品，适用于电流纹波较大的场合，阻抗高电流纹波就大
• 容量标识：如"

  10μF10\mu F10μF

  "表示标称容量，实际静态容量存在误差
• 偏差等级：
  • K级：±10%精度
  • M级：±20%精度（常用，因设计时已预留足够余量）
  • A级：特殊值

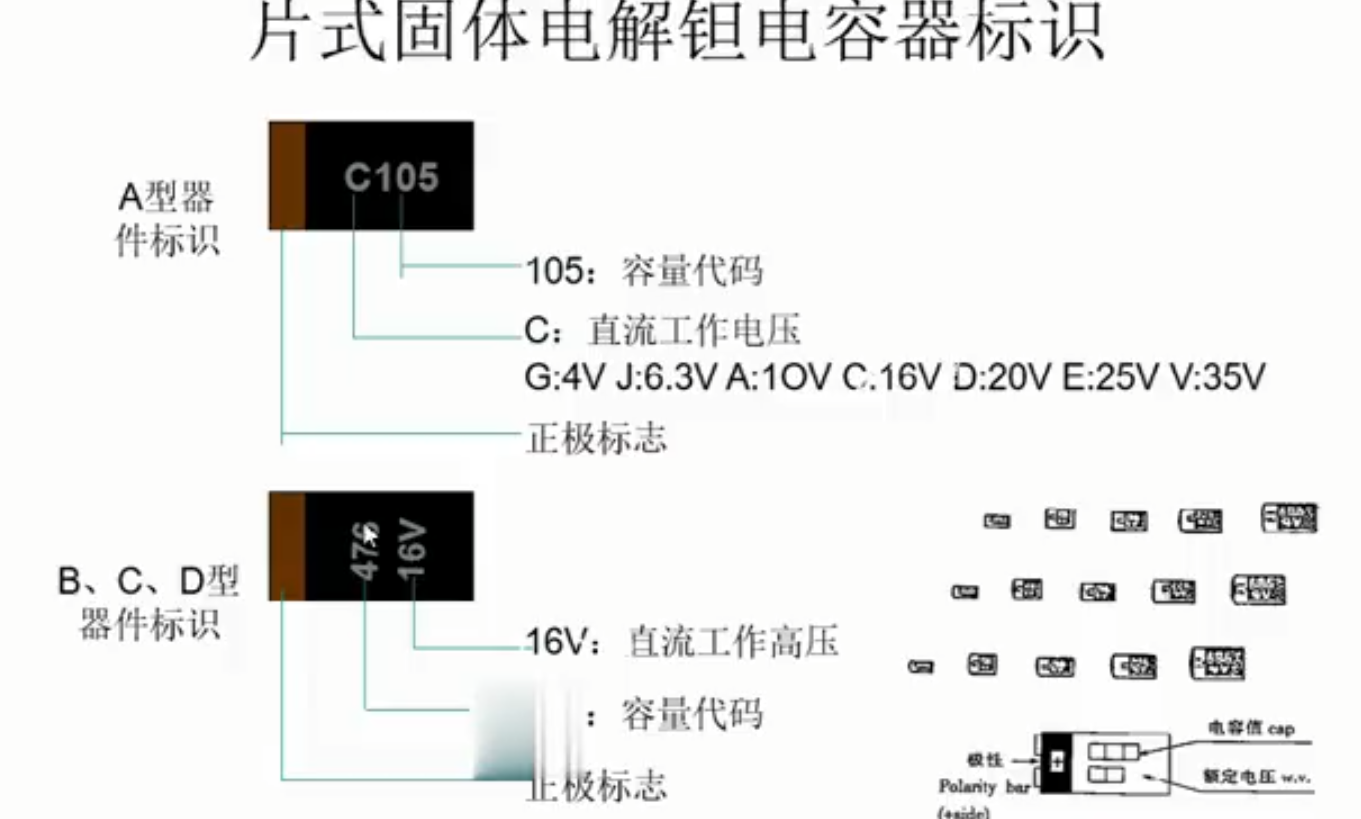

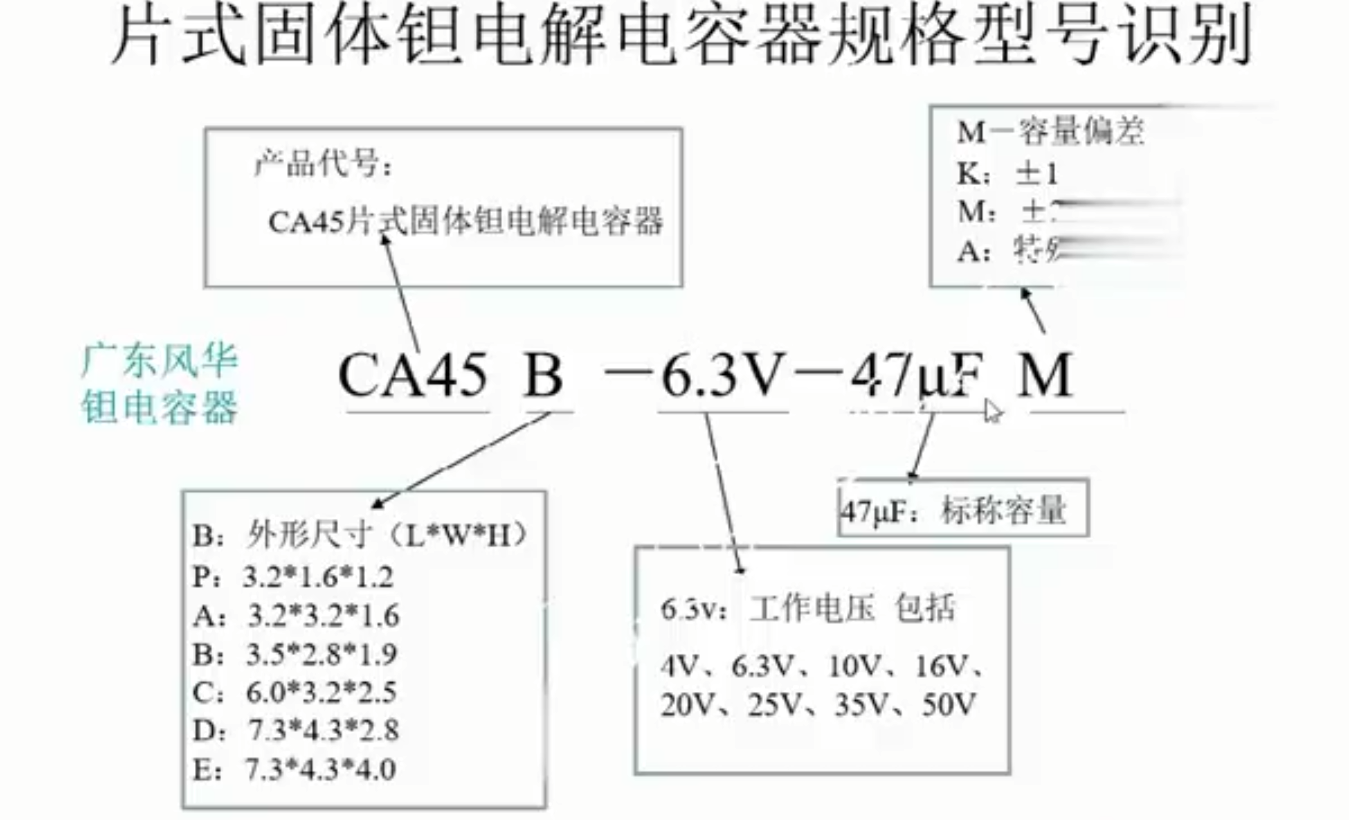

7.2 固体钽电解电容

• • J：±5%
  • K：±10%
  • M：±20%
