1.电容的标称值

• 单位规则：容量小于10000pF时用pF做单位（简标如103表示10000pF），大于10000pF时用μF做单位
• 简化标注：100pF~1μF间常省略单位，无小数点默认为pF（如3300即3300pF），有小数点则为μF（如0.1即0.1μF）
• 简标原理：102=10×10^2pF=1000pF，104=10×10^4pF=100000pF，332=33×10^2pF=3300pF

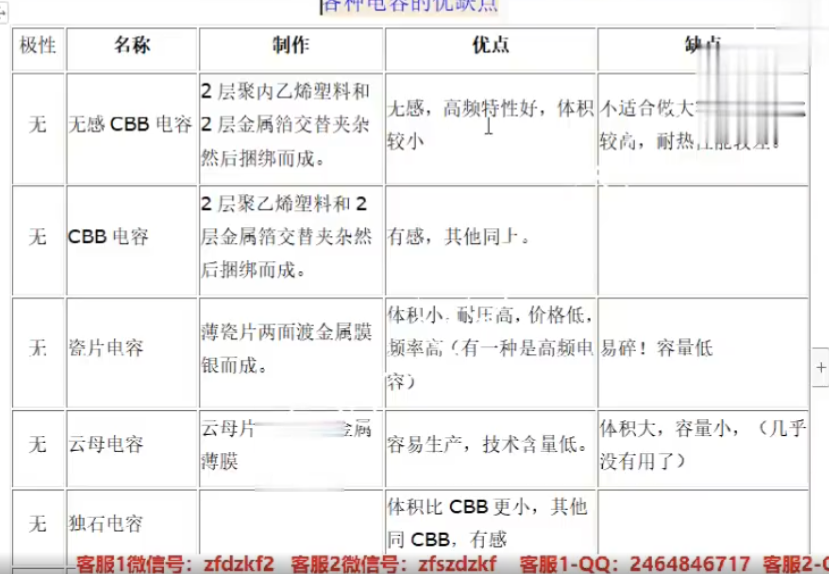

2.各种电容的优缺点

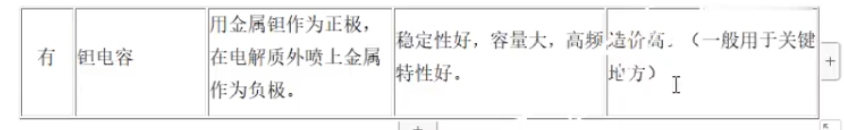

• 钽电解电容：

  • 优点：体积小容量大（-50℃~100℃工作）、寿命长漏电流小、阻抗频率特性好（10kHz时容量下降<20%）、可靠性高
  • 缺点：价格高（仅用于关键部位）

• 铝电解电容：

  • 优点：价格低、容量大、耐压高（可达1000V）
  • 缺点：体积大、电解液易挥发寿命短、阻抗大发热、温度范围窄

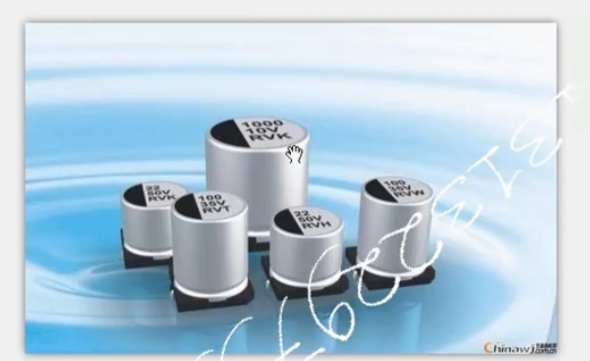

• 有极性贴片/插件铝电解：

  • 缺点：耐压仅几十伏、容量上限几百微法、抗震性差需点红胶工艺

• 瓷片电容：

  • 优点：体积小耐压高、价格低频率高
  • 缺点：易碎、容量低

• CBB电容：

  • 无感型：高频特性好但容量做不大、价格高耐热差
  • 有感型：性能类似但存在感抗

• 独石电容：

  • 特点：体积比CBB更小，适用于1μF以下容量，插件封装导致有感抗

3.电容的标称及识别方法

1）电容的分类和作用

• 结构分类：固定/可变/微调电容
• 介质分类：气体/液体/无机固体/有机固体/电解电容
• 极性分类：有极性（电解/钽电容）与无极性（瓷片/CBB等）
• 核心作用：隔直通交，应用于级间耦合、滤波、去耦、旁路及信号调谐

2.电容的单位

• 基础单位：法拉(F)，常用μF、nF、pF
• 换算关系：

  • 1F=106μF1F = 10^6μF1F=106μF

  • 1μF=103nF=106pF1μF = 10^3nF = 10^6pF1μF=103nF=106pF

  • 1nF=103pF1nF = 10^3pF1nF=103pF

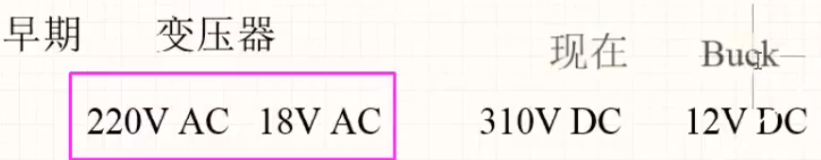

4.生活生产中的常见电压

• • 交流系统：
    • 民用220VAC（整流后310VDC）
    • 工业380VAC
  • 直流系统：
    • 弱电控制：3.3V（MCU常用）
    • 中压等级：6.3V/10V/16V/20V等

4.1什么是有效值和峰值

特性维度	峰值 (Peak Value)​	有效值 (Effective Value / RMS)​
定义​	一个周期内，信号所能达到的最大瞬时值（可能是正或负的最大绝对值） 1 5	根据热效应原理，与产生相同热量的直流电等效的数值 2 4
别名​	最大值、幅值	均方根值 (Root Mean Square, RMS)
关注点​	信号的极端强度、电压的最大应力​	信号的平均做功能力、实际效果
数学关系 (正弦波)​	基准值	有效值 = 峰值 / √2 ≈ 峰值 × 0.707 4
应用场景​	评估绝缘耐压、电容器耐压值 5	电器铭牌参数（如220V）、电表测量读数、计算功率和耗电量 2 5

💡 深入理解概念

峰值 (Peak Value)

峰值指的是交流电（或信号）在一个周期内所能达到的最大瞬时值（通常取绝对值）

对于正弦波这样的对称波形，会有正峰值和负峰值。

想象一下声波的波形图，峰值对应的就是波峰（或波谷）到中心线的距离。它反映了信号在瞬间的“爆发力”有多强。

有效值 (Effective Value / RMS)

有效值，也称为均方根值 (Root Mean Square, RMS)，其定义基于热效应原理 产生相同热量的直流的数值

可以理解为：如果一个交流电通过一个电阻，在一个周期内产生的热量，与某个数值的直流电通过同一个电阻产生的热量相等，那么这个直流电的数值就是该交流电的有效值。

简单来说，有效值描述的是交流电的“平均做功能力”。我们日常生活中所说的市电电压220V，指的就是有效值。

🔢 重要关系与计算

对于最常见、最标准的正弦波交流电，峰值（Vp）和有效值（Vrms）之间存在一个固定的数学关系

Vrms = Vp / √2 ≈ Vp × 0.707

这个关系是通过对正弦函数平方后求平均再开方（即均方根计算）推导出来的。

基于这个关系，我们可以进行一些实用计算：

• ••

  已知峰值求有效值：若正弦波峰值为311V，则其有效值为 311V / √2 ≈ 220V。

• ••

  已知有效值求峰值：若有效值为220V（如家用插座），则其峰值约为 220V × √2 ≈ 311V。

对于非正弦波（如方波、三角波），峰值与有效值的关系会不同，需要根据其具体波形进行计算

5.常见电压与电容耐压值

• • 无极性电容：63V/100V/160V/250V/400V/600V/1000V
  • 有极性电容：4V/6.3V/10V/16V/25V/35V/50V/63V/80V/100V/220V/400V
  • 设计原则：滤波电路耐压值≥交流有效值的1.42倍

5.1五伏电压的应用

• 早期应用：八位机单片机普遍采用5V电压，数字电路中的集成器件（如逻辑门芯片）也多使用5V供电
• 现代应用：运算放大器等模拟器件仍保留5V供电设计，但3.3V低压器件使用更广泛（考虑速度与功耗平衡）

5.2十二伏电压的应用

• 电源系统：常见开关电源输出12V，汽车电气系统标准电压为12V
• 驱动设备：继电器、蜂鸣器等执行元件多采用12V驱动
• 工业标准：因其安全性（低压电源）和驱动能力的平衡，成为通用标准电压

5.3其他常见电压

• 低压段：
  • 3.3V：现代数字电路主流电压（MCU、FPGA等）
  • 5V：传统数字电路标准
  • 6.3V/10V：早期电子管电路
• 中压段：
  • 15V/18V：运放双电源供电（±9V或±12V组合）
  • 24V：工业控制系统标准
  • 36V/48V：电动车电池组（早期36V，现代48V系统）
• 高压段：
  • 64V/80V：大功率设备供电
  • 100V：通用低压电器上限
  • 220V/310V：交流市电及整流后直流电压
•

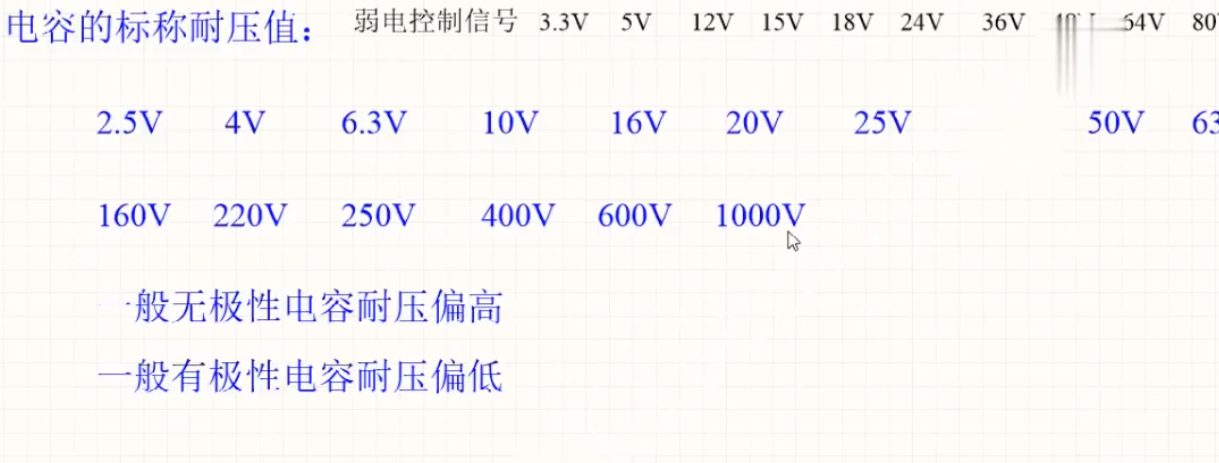

5.4电容的耐压

• 标称体系：
  • 低压系列：2.5V/4V/6.3V/10V/16V/20V
  • 中压系列：25V/35V/50V/63V
  • 高压系列：100V/160V/220V/250V/400V/600V/1000V
• 材质差异：
  • 无极性电容：耐压可达1000V（如陶瓷电容、薄膜电容）
  • 有极性电容：电解电容通常不超过630V
• 选型原则：实际工作电压不得超过标称耐压值，高压场景需留足余量

耐压高体积大，容量大体积大

6.电容的容值有哪些

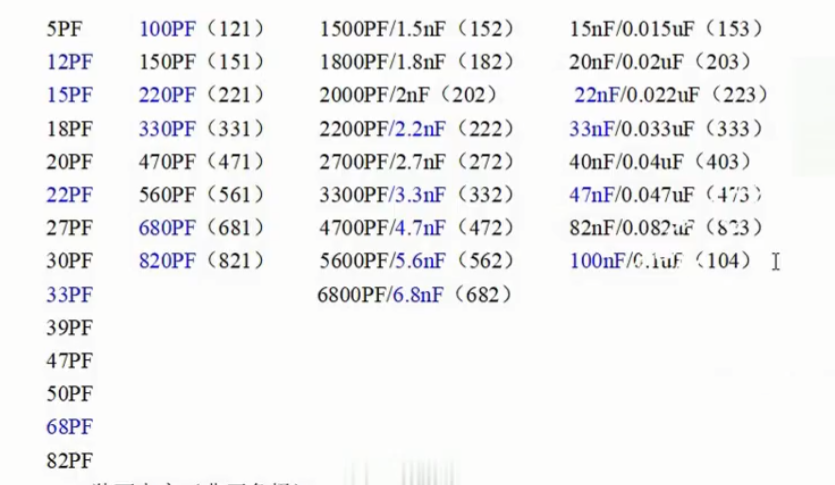

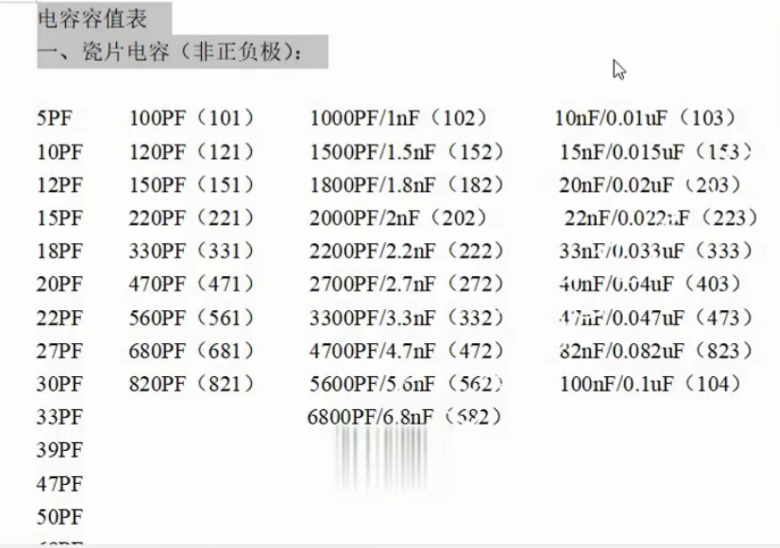

6.1瓷片电容

• 标准容值系列：从最小5pF开始，包括5pF、10pF、12pF、15pF、18pF、20pF、22pF、27pF、30pF、33pF等标准值。
• 常用容值：
  • 12pF/15pF：主要用于单片机晶振电路，帮助起振（ST单片机常用15pF）
  • 22pF/33pF：高频滤波电路中常用
  • 100nF(101)：电源去耦最常用

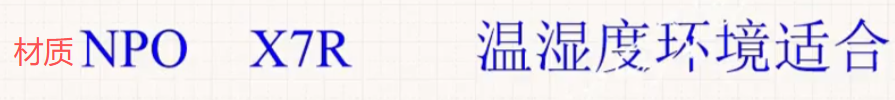

• 材质选择：
  • NPO/X7R：温湿度稳定性好，推荐使用
  • Y5U：市面上常见但稳定性较差

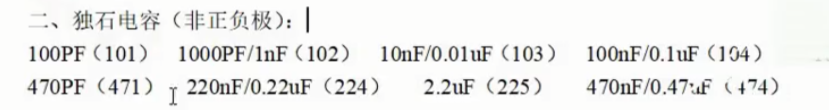

6.2独石电容的容值

非正极性 插件电容有感 效果等同于贴片电容无感

• 基本特性：
  • 非极性电容，蓝色外观
  • 等效于插件式瓷片电容
  • 具有感量（与贴片电容的主要区别）
• 容值范围：
  • 从100pF(101)到470nF(474)
  • 常用值：1000pF/1nF(102)、10nF/0.01uF(103)、100nF/0.1uF(104)
• 应用注意：
  • 高频滤波时优先选择贴片电容（无感）
  • 必须全部记住标准容值系列

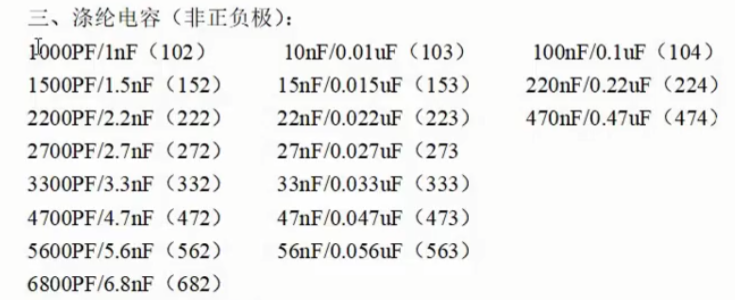

6.3涤纶电容的容值

• 基本特点：
  • 体积较大，使用逐渐减少
  • 容值范围：1nF(102)到56nF(563)
• 典型应用：
  • 早期电路设计中常用
  • 现代设计更倾向小型化元件

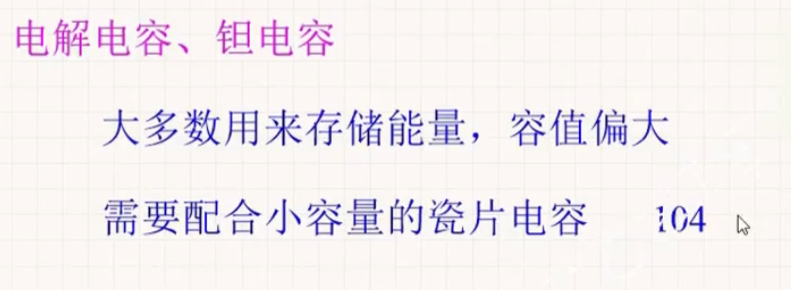

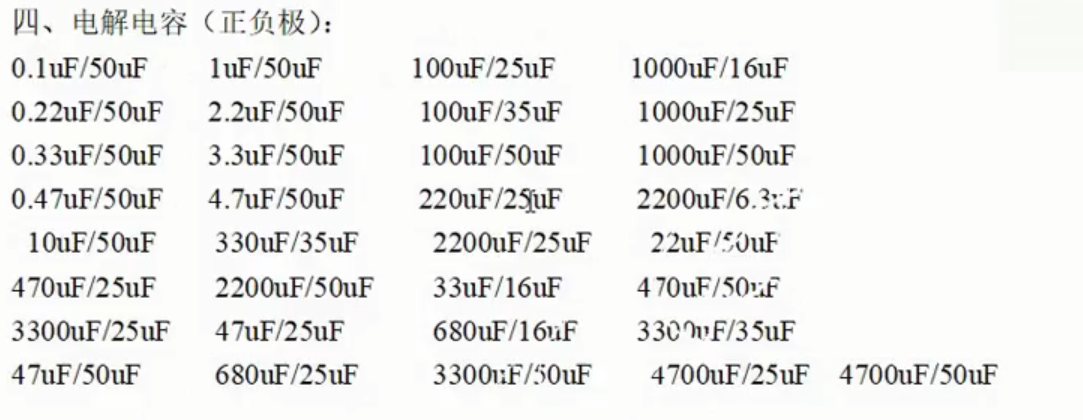

6.4电解电容

• 主要用途：能量存储
• 容值特点：
  • 从0.1uF起步
  • 常用系列：0.1uF、0.22uF、0.33uF、0.47uF、1uF、2.2uF、3.3uF、4.7uF、10uF、22uF、33uF、47uF、100uF、220uF、330uF、470uF、680uF、1000uF、2200uF、3300uF、4700uF
• 使用要点：

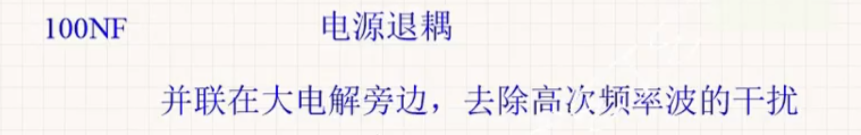

  • 必须配合小容量瓷片电容使用（通常用104）100nf电源退耦（去高频（并联大电解电容旁滤除高频干扰）
  • 容量越大，高频特性越差
  • 需全部记住标准容值系列

• 7电容的常见厂家有哪些？国外有哪些？国内有哪些？

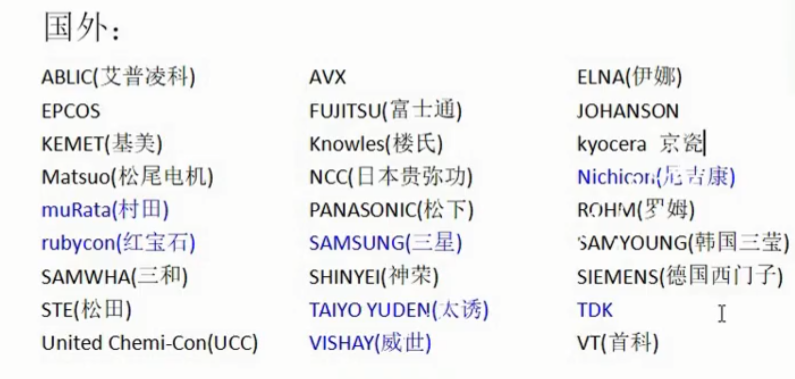

• 7.1国外电容厂家

• 高端品牌：春田（Murata）是电容行业老牌厂家，性能优异但价格昂贵，多用于手机、电脑等高端电子产品。红宝石（Rubycon）、蓝宝石、尼吉康（Nichicon）等日本品牌也是行业标杆，但假货较多需注意辨别。
• 性价比选择：三星电容相比日本品牌价格稍低，在客户对性能要求不苛刻时可作为优选。TDK品牌除电容外还擅长电感、变压器等元件，也是常用选择。
• 其他国际品牌：威士（Vishay）、太诱（Taiyo Yuden）、西门子（Siemens）等均有广泛应用，但使用频率低于前述品牌。

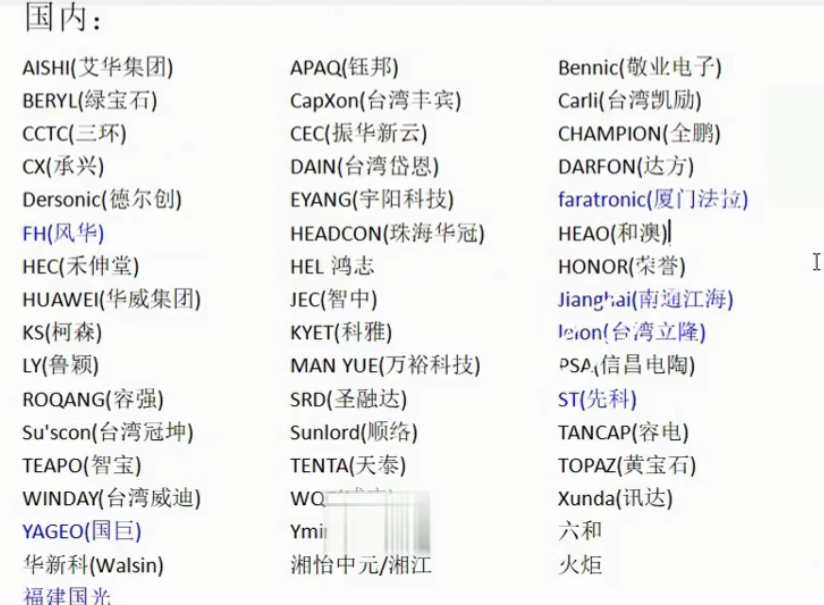

7.2国内电容厂家

• 一线品牌：风华（FH）、国巨（YAGEO）是国内使用最广泛的两个品牌，能满足大部分出口产品需求。南通江海在电解电容领域表现突出，常作为进口替代品。
• 台湾厂商：立隆（Lelon）、丰宾（CapXon）等台湾品牌质量较好，其中立隆电容性价比较高。
• 其他知名厂商：厦门法拉（Faratronic）在业内口碑良好，先科（ST）、宇阳（EYANG）等也属于老牌可靠选择。
• 选型建议：设计时应尽量统一品牌以减少库存管理难度，因电容通常按卷采购（如5000个/卷），多品牌混用会增加成本。

8每种封装电容的价格大概在什么价位？

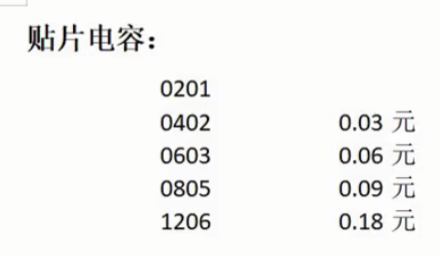

• 贴片电容价格：
  • 0402封装：0.03元
  • 0603封装：0.06元
  • 0805封装：0.09元
  • 1206封装：0.18-0.19元
• 价格波动说明：当前价格受炒货影响虚高，历史正常价位应维持在0.02-0.04元区间，预计未来会回归理性水平。
• 封装选择建议：
  • 日常设计优先选用0603封装（主流选择），0402焊接难度较大

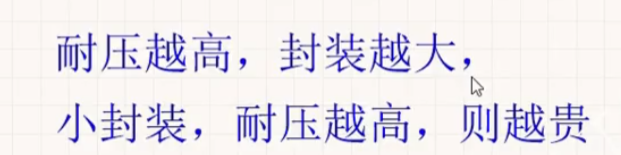

  • 高压应用可选用1210或1811等大封装，但价格会显著上升
  • 小封装高压电容存在价格溢价现象，需权衡性价比
•
