stm32数控buck同步整流电路 效率可达95%以上 电压电流采样 反馈电路采用软件增量式pi闭环控制，可以实现恒压闭环 驱动电路采用ir2104芯片驱动半桥 输出采样电路通过lm385进行放大反馈稳压 mos管采用nrf540n 可单独通过程序调节电压大小（自己可以编写） 原理图pcb使用立创eda绘制 软件源代码使用Keil5 控制芯片是stm32f103系列

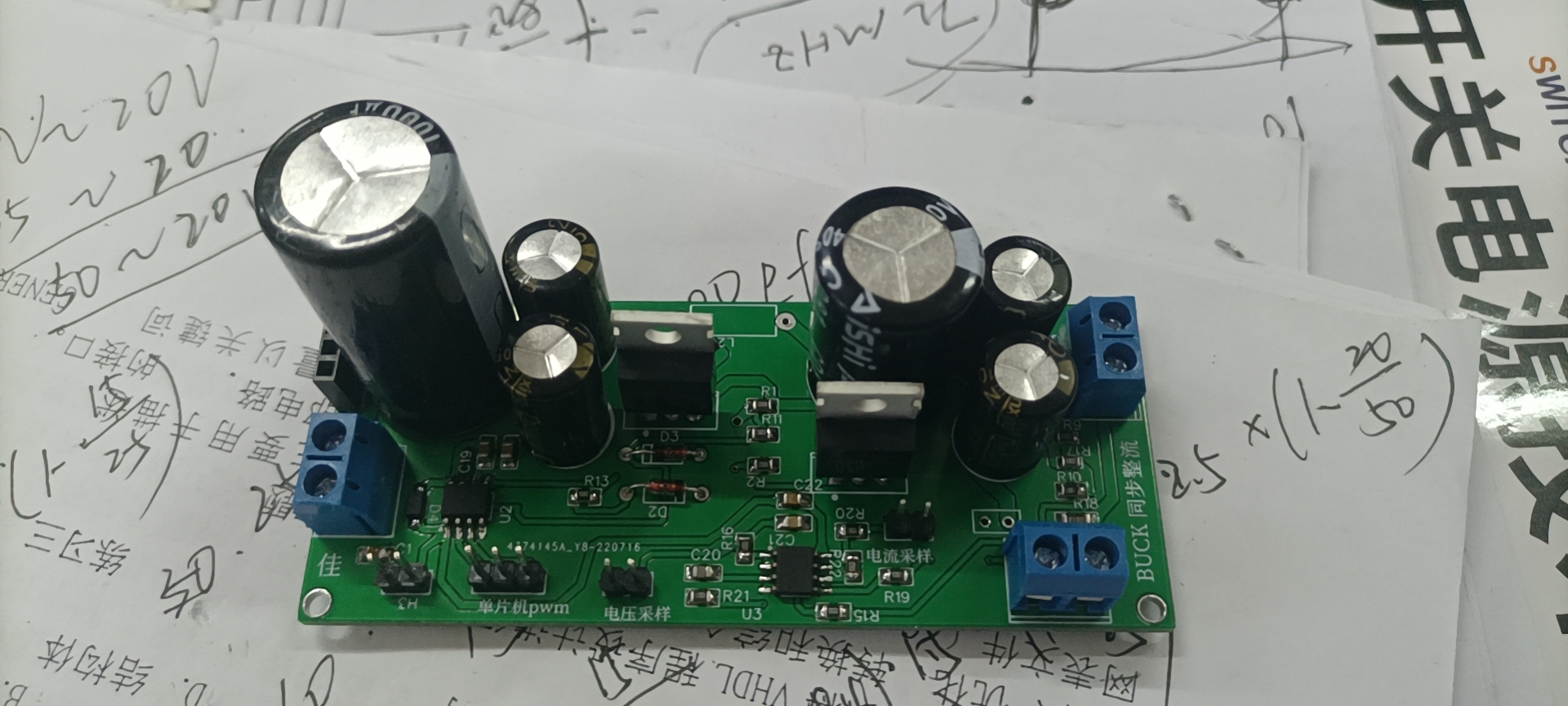

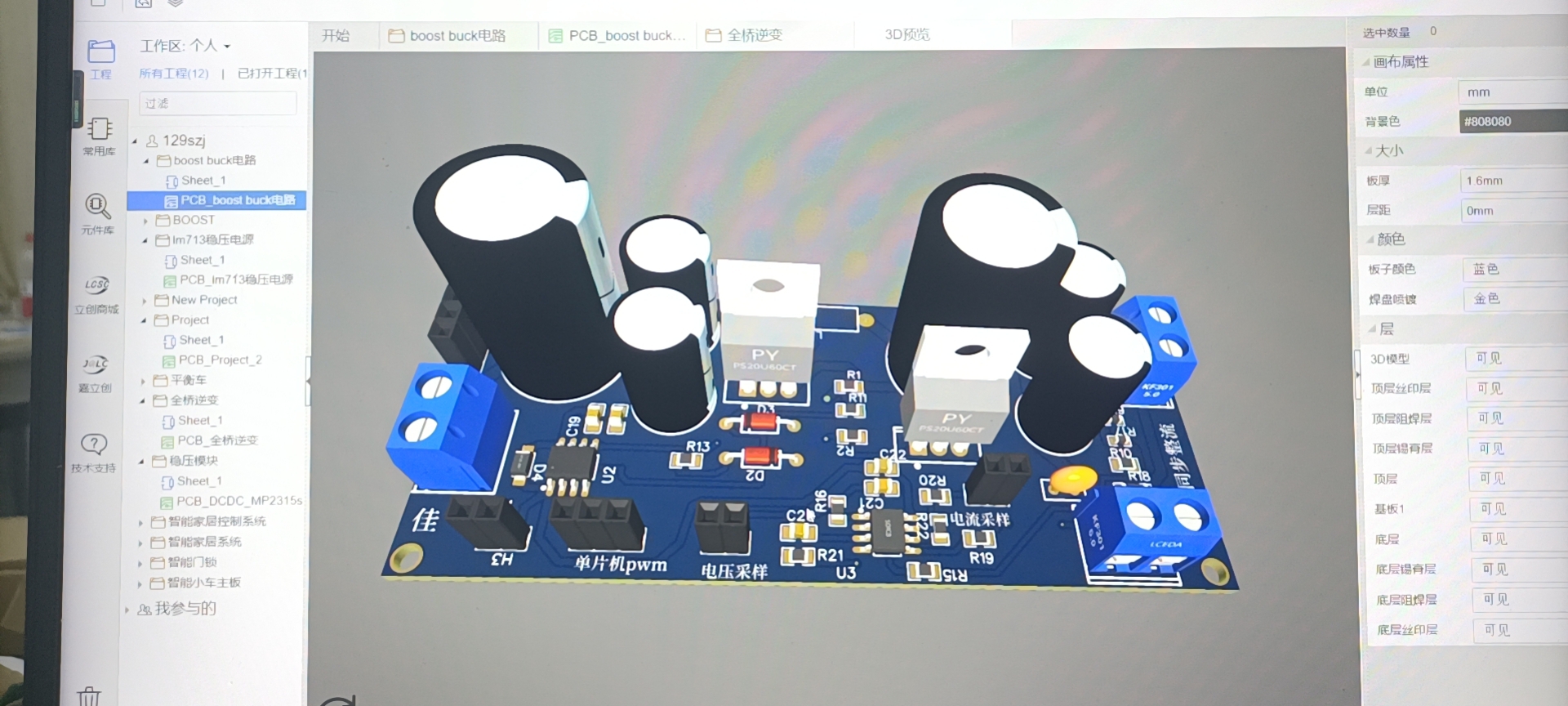

先看看硬件设计（立创EDA真香）。主电路用NRF540N这对MOS管做同步整流，这货的Rds(on)只有44mΩ，实测开关损耗比普通二极管方案低30%不止。驱动部分用IR2104搭的半桥驱动，注意这里有个骚操作——自举电容用了0.1μF陶瓷电容并联10Ω电阻，实测驱动波形上升沿控制在20ns以内。

采样电路是重点，电流采样用0.01Ω锰铜丝配合LM385运放搞了100倍放大。ADC部分代码长这样：

// 电流采样ADC初始化
void ADC1_Init(void) {
    ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 1, ADC_SampleTime_239Cycles5);
    ADC_Cmd(ADC1, ENABLE);
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);
}

// 实际电流计算
float Get_Current(void) {
    uint16_t adc_val = ADC_GetConversionValue(ADC1);
    return (adc_val * 3.3 / 4096) * 100; // 运放放大100倍
}

这里有个坑：STM32的ADC采样速率要和开关频率匹配。我们Buck电路用50kHz开关频率，ADC采样周期设成239.5个时钟周期刚好避开PWM干扰。

软件控制才是灵魂。增量式PI算法比位置式更适合实时控制，代码实现也简单：

typedef struct {
    float Kp;
    float Ki;
    float Err[2];
} PI_Controller;

float PI_Calculate(PI_Controller *pi, float target, float actual) {
    float err = target - actual;
    float delta = pi->Kp*(err - pi->Err[0]) + pi->Ki*err;
    pi->Err[0] = pi->Err[1];
    pi->Err[1] = err;
    return delta;
}

实测这个算法在1ms中断周期下，电压调整时间<50ms。调参秘诀：先用Ki=0调Kp到临界震荡，然后取Kp的1/2，Ki取Kp的1/10。

PWM生成是关键操作，TIM1通道1和2配置互补输出：

void PWM_Init(uint16_t arr, uint16_t psc) {
    TIM_OCInitTypeDef oc;
    TIM_OCStructInit(&oc);
    oc.TIM_OCMode = TIM_OCMode_PWM1;
    oc.TIM_OutputState = ENABLE;
    oc.TIM_Pulse = arr/2; // 50%占空比初始化
    TIM_OC1Init(TIM1, &oc);
    TIM_OC2Init(TIM1, &oc);
    TIM_BDTRInitTypeDef bdtr;
    bdtr.TIM_DeadTime = 0x3F; // 死区时间=1us
    TIM_BDTRConfig(TIM1, &bdtr);
}

重点在死区时间设置，IR2104的典型传播延迟是520ns，这里设置63个时钟周期（按72MHz算约0.875us），实测上下管没有直通现象。

调压功能简单到离谱，主程序里直接改目标电压值就行：

Voltage_Target = 12.0; // 要多少伏直接赋值

当然实际要加个软启动，避免电压突变。通过USART或ADC按键都能实现远程调压，这玩法比传统电位器调节不知道高到哪里去了。

最后说下稳压效果：空载到满载（0-5A）电压波动<0.05V，纹波控制在30mVpp以内。整套系统成本不到50块钱，比淘宝成品电源香太多了。代码已经扔Github，原理图在立创开源平台，欢迎来抄作业！
