can通信特点：两根线CANH+CANL，多设备挂在同一根线上，靠id识别数据

本历程采用：正点原子阿波罗stm32f429+can回环模式

回环模式：不需要经过具体的引脚

can的基础知识点：

1：优先级

两个以上的单元同时开始发送消息时，根据标识符 ID 决定优先级。ID 表示访问总线的消息的优先级。

理解：CAN 的数据帧里有一个 ID。在 CAN 里，ID 越小，优先级越高。例如，ID 为 0x01 的消息优先级高于 ID 为 0x10 的消息。ID 不仅用来表示优先级，在实际应用中通常用来表示“这条消息包含什么内容”（比如是发动机转速，还是车门状态）。

2：仲裁比较

两个以上的单元同时开始发送消息时，对各消息 ID 的每个位进行逐个仲裁比较。仲裁获胜...继续发送，仲裁失利...立刻停止并接收。

理解：这叫做线与机制。在物理电平上，逻辑 0 是显性电平，逻辑 1 是隐性电平。显性电平可以覆盖隐性电平。一边发送，一边回读。发送隐性电平(1)却读回显性电平(0)的节点，就知道自己输了（失去仲裁），立刻转为接收模式。

3：5种帧

        数据帧：用于发送节点向接收节点传输实际的数据。在 RT-Thread 中，你配置 rt_can_msg 结构体，填入 id、设置 rtr = RT_CAN_DTR（表示数据帧），并填入你的业务数据（比如温度传感器的值），然后发送。

      遥控帧：遥控帧没有数据段。它的结构和数据帧很像，但它的 RTR（远程传输请求）位是隐性电平（1）。当某个节点收到与自己 ID 匹配的遥控帧时，它应该立刻回复一个包含实际数据的数据帧。

       错误帧：用于在接收或发送消息时检测出错误，并通知总线上的所有其他节点。CAN 总线有极其严格的自我诊断机制（CRC 校验、位填充检查等）。任何一个节点一旦发现总线上的信号不符合规则，就会立刻发送一串连续的“破坏性”电平（6个显性位）。这会主动破坏当前正在传输的帧，迫使所有节点丢弃这个坏消息。

        STM32 内部的 CAN 控制器硬件会自动检测错误并发送错误帧。你需要做的只是在 RT-Thread 中检查错误中断或错误计数器，看看总线是不是物理上出问题了（比如线缆短路、干扰太大）。
        过载帧：格式和错误帧非常相似，但它是在帧间隔期间发送的，用来强行延长两帧之间的等待时间。

        帧间隔：它是由连续的 3 个隐性位（逻辑 1）组成的。无论是谁刚发完一帧，都必须等待这 3 个位的时间过去，总线才算真正进入“空闲”状态，大家才能开始新一轮的抢夺（仲裁）。如果此时硬件还在处理上一帧的收尾工作，就会用到前面提到的“过载帧”来延长这个间隔。

        stm32中纯硬件行为，STM32 会严格遵守这个规则，确保总线节奏有条不紊。你不需要、也无法用代码去干预帧间隔。

4：接收中断与发送中断

接收中断：目的是收，总线信号进入stm32，经过硬件滤波后，存入FIFO中，这时候fifo非空，产生rx中断信号，进入isr中断服务函数，在中断里读取fifo的数据，可以通过释放信号量，来唤醒接收线程

发送中断：目的是发，软件把第一帧信息放入空闲的硬件邮箱，触发硬件发送，发送成功后，邮箱变成空闲，产生tx中断，在中断函数里：从软件的发送队列中提取下一帧信息，放入空邮箱，再次请求发送。

5：rt_can_filter_item过滤器

struct rt_can_filter_item
{
    rt_uint32_t id  : 29;   /* 报文 ID */
    rt_uint32_t ide : 1;    /* 扩展帧标识位 */
    rt_uint32_t rtr : 1;    /* 远程帧标识位 */
    rt_uint32_t mode : 1;   /* 过滤表模式，0 表示标识符屏蔽位模式，1 表示标识符列表模式 */
    rt_uint32_t mask;       /* ID 掩码，0 表示对应的位不关心，1 表示对应的位必须匹配 */
    rt_int32_t hdr;         /* -1 表示不指定过滤表号，对应的过滤表控制块也不会被初始化，正数为过滤表号，对应的过滤表控制块会被初始化 */
#ifdef RT_CAN_USING_HDR
    /* 过滤表回调函数 */
    rt_err_t (*ind)(rt_device_t dev, void *args , rt_int32_t hdr, rt_size_t size);
    /* 回调函数参数 */
    void *args;
#endif /*RT_CAN_USING_HDR*/
};

1. id：你想接收的 ID

这是你期望收到的 CAN 帧 ID。

• 标准帧范围：0x000 ~ 0x7FF

• 扩展帧范围：0x00000000 ~ 0x1FFFFFFF

2. ide：标准帧还是扩展帧

• 0 (RT_CAN_STDID)：只接收标准帧

• 1 (RT_CAN_EXTID)：只接收扩展帧

3. rtr：数据帧还是远程帧

• 0 (RT_CAN_DTR)：只接收数据帧（最常用，电机发回来的数据都是这个）

• 1 (RT_CAN_RTR)：只接收远程帧（很少用）

4. mode：两种过滤模式

模式 0：掩码模式 (RT_CAN_FILTER_MODE_MASK)

意思：设定 “哪些位必须严格等于 id，哪些位可以随便变”。

• 就像相亲：id 是 “要求”，mask 是 “哪些要求必须满足”。

模式 1：列表模式 (RT_CAN_FILTER_MODE_LIST)

意思：只接收完全等于 id 的那一帧。

• 就像点名：只点 id 这一个号。

5. mask：掩码（配合模式 0 使用）

这是一个 32 位的数。

• 某一位为 1：收到的数据的这一位 必须 和 id 的这一位 一样。

• 某一位为 0：收到的数据的这一位 无所谓，是 0 是 1 都可以。

6. hdr：过滤器硬件编号

STM32F429 的 CAN1 有 14 个硬件过滤器（0~13）。

• -1：让 RT-Thread 自动帮你分配一个空闲的过滤器。

• 0 ~ 13：你手动指定用第几个过滤器。

建议初学者直接填 -1。

7.

#define RT_CAN_FILTER_ITEM_INIT(id,ide,rtr,mode,mask,ind,args) \
     {(id), (ide), (rtr), (mode), (mask), -1, (ind), (args)}

这是一个 C 语言宏，它会自动生成一个结构体的初始化列表。

宏参数	对应结构体成员	含义	初学者建议填什么
id	id	你想接收的 CAN ID	比如 0x123
ide	ide	标准帧 / 扩展帧	RT_CAN_STDID
rtr	rtr	数据帧 / 远程帧	RT_CAN_DTR
mode	mode	列表模式 / 掩码模式	RT_CAN_FILTER_MODE_LIST
mask	mask	掩码	0x000 (列表模式下无效)
ind	ind	回调函数	RT_NULL (不用管)
args	args	回调参数	RT_NULL (不用管)

实战操作：快速填好结构体

// 定义并初始化
struct rt_can_filter_item filter = RT_CAN_FILTER_ITEM_INIT(
    0x123,                     // id
    RT_CAN_STDID,              // ide (标准帧)
    RT_CAN_DTR,                // rtr (数据帧)
    RT_CAN_FILTER_MODE_LIST,   // mode (列表模式)
    0x000,                     // mask (列表模式下无效，填0)
    RT_NULL,                   // ind (无回调)
    RT_NULL                    // args (无参数)
);

// 直接调用 API 设置即可
rt_device_control(can_dev, RT_CAN_CMD_SET_FILTER, &filter);

过滤器例子1

总线上只有 ID=0x123 的数据能进来，其他全屏蔽。

struct rt_can_filter_item filter;

// 1. 清空结构体
rt_memset(&filter, 0, sizeof(filter));

// 2. 配置参数
filter.id   = 0x123;              // 只接收 ID 为 0x123 的数据
filter.ide  = RT_CAN_STDID;       // 标准帧
filter.rtr  = RT_CAN_DTR;         // 数据帧
filter.mode = RT_CAN_FILTER_MODE_LIST; // 列表模式：精确匹配
filter.hdr  = -1;                  // 自动分配过滤器编号

// 3. 调用 API 设置过滤器
rt_device_control(can_dev, RT_CAN_CMD_SET_FILTER, &filter);

过滤器例子2

需求：我要控制 8 个电机，它们的 ID 是 0x100, 0x101 ... 0x107。

分析：ID 的二进制是 0001 0000 0xxx，最后 3 位是电机编号。

struct rt_can_filter_item filter;

rt_memset(&filter, 0, sizeof(filter));

filter.id   = 0x100;              // 基准 ID
filter.ide  = RT_CAN_STDID;
filter.rtr  = RT_CAN_DTR;
filter.mode = RT_CAN_FILTER_MODE_MASK; // 掩码模式

// 【关键】掩码设置：
// 二进制：1111 1111 1000 (0x7F8)
// 意思：前 8 位必须是 0x100，后 3 位随便 (0~7)
filter.mask = 0x7F8;

filter.hdr  = -1;

rt_device_control(can_dev, RT_CAN_CMD_SET_FILTER, &filter);

6：rt_can_msg信息结构

struct rt_can_msg
{
    rt_uint32_t id  : 29;   /* 【必学】CAN ID */
    rt_uint32_t ide : 1;    /* 【必学】标准帧/扩展帧 */
    rt_uint32_t rtr : 1;    /* 【必学】数据帧/远程帧 */
    rt_uint32_t rsv : 1;    /* 【忽略】保留位 */

    rt_uint32_t len : 8;    /* 【必学】数据长度 */
    rt_uint32_t priv : 8;   /* 【了解】发送优先级 */
    rt_uint32_t hdr : 8;    /* 【了解】是被哪个过滤器收到的 */
    rt_uint32_t reserved : 8;/* 【忽略】保留 */

    rt_uint8_t data[8];     /* 【必学】真正的数据内容 */
};

1. id：CAN 帧 ID

• 如果是标准帧 (ide=0)：0x000 ~ 0x7FF (11 位)

• 如果是扩展帧 (ide=1)：0x00000000 ~ 0x1FFFFFFF (29 位)

2. ide：标准帧还是扩展帧

• 含义：ID 是 11 位的还是 29 位的。

• 可选值（RT-Thread 已经定义好了宏，直接用）：

  • RT_CAN_STDID (0)：标准帧 (11 位 ID) —— 最常用，电机、工业控制一般用这个。

  • RT_CAN_EXTID (1)：扩展帧 (29 位 ID)。

3. rtr：数据帧还是远程帧

• 含义：这帧是用来发数据的，还是用来 “请求” 别人发数据的。

  • RT_CAN_DTR (0)：数据帧 —— 99.9% 用这个，你发数据、电机回传数据都是这个。

  • RT_CAN_RTR (1)：远程帧 (Remote Transmission Request) —— 几乎不用。

4. len：数据长度

• 含义：data[8] 数组里有几个字节是有效的。

• 范围：0 ~ 8。

• 注意：CAN 一帧最多只能发 8 个字节！

• 实战填写：

  • 发送时：你发几个字节就填几（比如发 8 个就填 8）。

  • 接收时：读这个变量，知道收到了几个字节。

5. data[8]：真正的数据负载

• 含义：你要传的具体内容。

• 大小：8 个字节。

• 实战填写：

  • 发送时：把你要发的数填进去。

  • 接收时：从这里面读数据。

6. priv：发送优先级

• 含义：当多个发送邮箱都有数据时，优先级高的先发。

• 范围：0 ~ 255。

• 实战填写：

  • 直接填 0 或者不管它，初始化时清 0 即可。

  • 一般简单应用用不到硬件优先级调度。

7. hdr：硬件过滤器表号

• 含义：（只读）这帧数据是通过第几个过滤器进来的。

• 实战用法：

  • 比如你设了过滤器 0 收电机 1，过滤器 1 收电机 2。

  • 收到数据后看一眼 hdr，如果是 0，就是电机 1 发的；如果是 1，就是电机 2 发的。

  • 初学者可以忽略，直接看 id 更直观。

8. rsv 和 reserved

• 含义：保留位，给未来扩展用的。

• 实战：不要去写它，也不用读它。

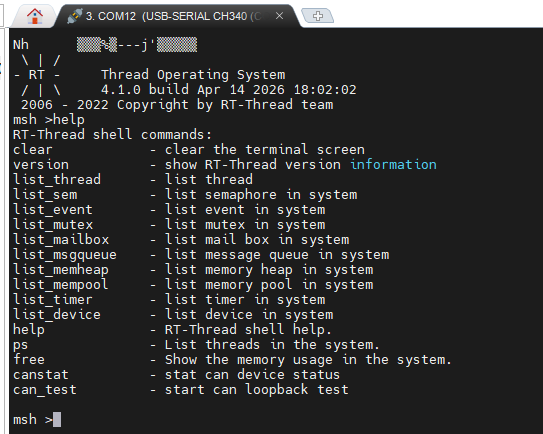

7：MSH_CMD_EXPORT()注册命令

MSH_CMD_EXPORT(can_test, start can loopback test);

把 can_test 这个函数注册成命令。如果用户在终端敲 help，请显示这行描述：start can loopback test。

：用户现在可以直接命令行运行这个函数

8：rt_device_set_rx_indicate（）

rt_err_t rt_device_set_rx_indicate(
    rt_device_t dev,
    rt_err_t (*rx_ind)(rt_device_t dev, rt_size_t size)
);

rt_device_t dev：给哪个设备设置回调函数

参数二：

部分	含义
(*rx_ind)	这是一个指针，名字叫 rx_ind
(rt_device_t dev, rt_size_t size)	它指向的函数，必须接收这两个参数
rt_err_t	它指向的函数，返回值必须是 rt_err_t

自己写的回调函数必须是这个样子

// 返回值必须是 rt_err_t
// 参数必须是 (rt_device_t, rt_size_t)
rt_err_t 你的函数名(rt_device_t dev, rt_size_t size)
{
    // 做你想做的事

    return RT_EOK; // 必须返回一个值
}

8：rt_device_write();

rt_device_write(can_dev, 0, &txmsg, sizeof(txmsg));

概念	代码中的位置	含义	数值
1. CAN 有效数据长度	txmsg.len	CAN 总线真正发出去几个字节	你自己设的 0~8
2. 驱动缓冲区大小	sizeof(txmsg)	你传给 RT-Thread 驱动的这包数据有多大	整个结构体的大小（通常是 16 或 20 字节）

sizeof(txmsg)告诉 RT-Thread 设备驱动：“我给你传了一个结构体，它的大小是这么多字节，你要完整地把它读进去解析。”

9：rt_device_read(can_dev, 0, &rxmsg, sizeof(rxmsg))

• can_dev (设备句柄)：

  • 作用：告诉系统你要从哪个具体的设备里读数据。在这里，它代表我们之前打开的 "can1" 外设。

• 0 (读取位置/偏移量 pos)：

  • 作用：对于像 SD 卡或 EEPROM 这样的存储设备，这个参数决定了从第几个扇区或字节开始读。

  • 为什么是 0：CAN 总线是一种数据流/数据包设备，新来的数据总是按顺序排在硬件的 FIFO（先进先出队列）里。我们只能“从头往外拿”，没有“偏移”的概念，所以这里固定填 0 或 -1 都可以。

• &rxmsg (数据存放地址)：

  • 作用：这是你准备好的“空箱子”的地址。你告诉底层驱动：“请把读到的 CAN 数据原封不动地塞到这块内存里”。

• sizeof(rxmsg) (期望读取的大小)：

  • 作用：告诉底层你想读多大的数据。rxmsg 是一个 struct rt_can_msg 类型的结构体（包含了帧 ID、数据长度、8个字节的具体数据等信息）。这里就是要求底层完整地读取一帧报文的结构体大小。

• 函数返回：实际上读取多少个字节

具体例子

基于 RT-Thread 设备驱动框架的 CAN 回环（自己发自己收）通信测试。

它的核心架构采用了经典的 “中断通知 + 线程处理” 模式：

1. 底层（硬件）：CAN 硬件接收到数据后，触发底层的接收中断。

2. 中间层（回调）：中断触发我们的回调函数，回调函数什么复杂业务都不做，只负责“释放一个信号量”（相当于拉响警报），然后立刻退出，保证中断极速响应。

3. 上层（线程）：专门有一个接收线程在后台“死等”这个信号量。平时它处于挂起（休眠）状态，不占用 CPU；一旦信号量被释放，它立刻苏醒，把 CAN 硬件里的数据读出来并打印，读完继续休眠。

如何初始化can通信：

1：系统配置好环境后，系统里挂载了很多外设：can1，usart等，通过rt_device_find("can1")

2：拿到句柄后，打开设备rt_device_open()

3：配置参数：波特率，工作模式，硬件过滤。rt_device_control()

4：注册回调函数，触发接收中断，对信息进行接收。rt_device_set_rx_indicate()

5：填好信息结构体后，发送信息rt_device_write()

#include <rtthread.h> // RT-Thread 内核头文件，包含基础数据类型、线程、信号量等API
#include <rtdevice.h> // RT-Thread 设备驱动框架头文件（CAN设备API属于这里）
#include <board.h>    // 板级支持包头文件，包含底层硬件相关定义

#define CAN_DEV_NAME       "can1"         // 定义要操作的 CAN 设备名称
static rt_device_t can_dev = RT_NULL;     // 定义一个设备句柄指针，用于后续操作该 CAN 设备
static struct rt_semaphore rx_sem;        // 定义一个信号量结构体，用于在中断和接收线程之间同步数据到达的事件

/* CAN 接收硬件中断回调函数
 * 注意：此函数在硬件中断上下文中运行，应当秉持“快进快出”原则，绝不能在此处包含任何会导致阻塞的代码。
 */
static rt_err_t can_rx_call(rt_device_t dev, rt_size_t size)
{
    /* 当底层 CAN 硬件接收到数据触发中断时，释放信号量，唤醒正在等待的接收线程 */
    rt_sem_release(&rx_sem);
    return RT_EOK;
}

/* CAN 数据接收处理线程的入口函数
 * 该线程在后台独立运行，负责将底层接收到的数据读取出来并打印。
 */
static void can_rx_thread_entry(void *parameter)
{
    struct rt_can_msg rxmsg = {0}; // 定义一个 CAN 消息结构体，用于存放读取到的数据，并初始化为 0

    while (1) // 线程主循环
    {
        /* 挂起当前线程，无限期阻塞等待信号量（RT_WAITING_FOREVER）。
           只有当中断回调函数释放了 rx_sem 信号量时，该线程才会被唤醒并往下执行。 */
        if (rt_sem_take(&rx_sem, RT_WAITING_FOREVER) == RT_EOK)
        {
            /* 使用 while 循环不断读取硬件 FIFO 中的数据，防止中断触发太快导致数据堆积遗漏。
               rt_device_read 返回实际读取的字节数，当返回值等于一帧报文大小(sizeof(rxmsg))时说明成功读到完整一帧。 */
            while (rt_device_read(can_dev, 0, &rxmsg, sizeof(rxmsg)) == sizeof(rxmsg))
            {
                /* 打印接收到的报文 ID */
                rt_kprintf("\n[CAN RX] ID: 0x%x, Data: ", rxmsg.id);
                /* 循环打印报文中的具体数据段，%02X 表示以至少2位宽度的十六进制大写打印，不足补0，方便对齐查看 */
                for (int i = 0; i < rxmsg.len; i++) rt_kprintf("%02X ", rxmsg.data[i]);
                rt_kprintf("\n");
            }
        }
    }
}

/* CAN 综合测试函数：负责设备初始化、线程创建以及发送测试数据 */
int can_test(void)
{
    struct rt_can_msg txmsg = {0}; // 定义用于发送的 CAN 消息结构体
    rt_err_t res;                  // 用于保存函数返回的状态码
    rt_thread_t thread;            // 定义线程句柄
    static uint8_t is_initialized = 0; // 定义静态标志位，用于防止用户在终端多次输入命令导致的重复初始化

    /* 1. 根据设备名称在系统中查找对应的 CAN 设备 */
    can_dev = rt_device_find(CAN_DEV_NAME);
    if (!can_dev)
    {
        rt_kprintf("[ERR] Find %s failed!\n", CAN_DEV_NAME);
        return -RT_ERROR; // 找不到设备则退出测试
    }
    rt_kprintf("[OK] Found %s device.\n", CAN_DEV_NAME);

    /* 2. 防呆保护：如果之前已经打开并初始化过，先尝试关闭它 (主要为解决重复打开导致的报错问题) */
    if (is_initialized == 1)
    {
        rt_kprintf("[WARN] Device already init, trying to close and re-open...\n");
        rt_device_close(can_dev);
        // 注意：这里为了简单，不做完全的反初始化（如删除线程、删除信号量等），仅通过 close 解决 open 报错
    }

    /* 如果是首次运行该命令（或者说尚未完成初始化过程），则执行核心初始化动作 */
    if (is_initialized == 0)
    {
        /* 3. 初始化接收信号量，名字设为 "rx_sem"，初始值为0，采用先进先出(FIFO)的唤醒模式 */
        rt_sem_init(&rx_sem, "rx_sem", 0, RT_IPC_FLAG_FIFO);

        /* 4. 打开 CAN 设备 (关键步骤)
           以 中断接收(RT_DEVICE_FLAG_INT_RX) 和 中断发送(RT_DEVICE_FLAG_INT_TX) 的模式打开 */
        rt_kprintf("[INFO] Opening CAN device...\n");
        res = rt_device_open(can_dev, RT_DEVICE_FLAG_INT_RX | RT_DEVICE_FLAG_INT_TX);
        if (res != RT_EOK)
        {
            rt_kprintf("[ERR] Open failed! Error code: %d\n", res);
            return -RT_ERROR; // 打开失败退出
        }
        rt_kprintf("[OK] CAN device opened.\n");

        /* 5. 配置 CAN 底层工作参数 */
        rt_kprintf("[INFO] Setting baudrate to 500kbps...\n");
        /* 通过 rt_device_control 接口下发命令，将波特率设为 500k */
        rt_device_control(can_dev, RT_CAN_CMD_SET_BAUD, (void *)CAN500kBaud);

        rt_kprintf("[INFO] Setting Loopback mode...\n");
        /* 设为 回环模式(Loopback)，即自己发自己收，不经过外部物理总线，便于单板验证代码逻辑 */
        rt_device_control(can_dev, RT_CAN_CMD_SET_MODE, (void *)RT_CAN_MODE_LOOPBACK);

        /* 将我们上面编写好的 can_rx_call 注册为底层 CAN 外设的接收中断通知回调函数 */
        rt_device_set_rx_indicate(can_dev, can_rx_call);

        /* 6. 创建并启动接收线程
           线程名"can_rx"，入口函数 can_rx_thread_entry，无参数传入，栈大小1024字节，优先级15，时间片10个tick */
        thread = rt_thread_create("can_rx", can_rx_thread_entry, RT_NULL, 1024, 15, 10);
        if (thread) rt_thread_startup(thread); // 创建成功后，立刻启动该线程让其进入就绪态等待信号量

        /* 标记初始化流程已完成，后续再次执行 can_test 命令时将跳过上述 3~6 步 */
        is_initialized = 1;
        rt_kprintf("[OK] CAN Init Complete!\n");
    }

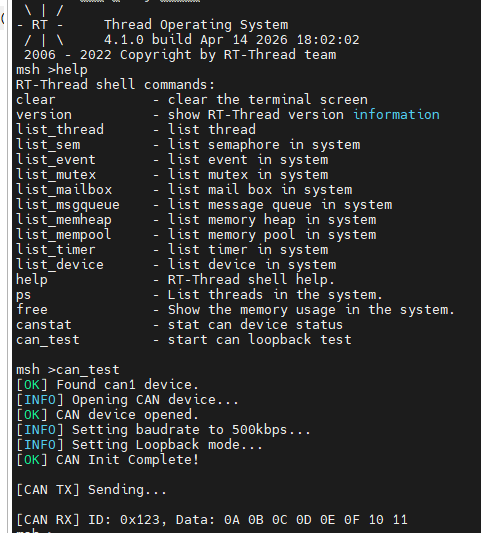

    /* 7. 构造并发送测试数据 */
    txmsg.id = 0x123;             // 设置本次发送帧的 ID 为 0x123
    txmsg.ide = RT_CAN_STDID;     // 设置为标准帧 (Standard ID, 11位)
    txmsg.rtr = RT_CAN_DTR;       // 设置为数据帧 (Data Frame)
    txmsg.len = 8;                // 规定本次数据长度为 8 个字节

    /* 利用 for 循环填充具体的 8 字节测试数据内容：0x0A, 0x0B, 0x0C... */
    for (int i = 0; i < 8; i++) txmsg.data[i] = i + 0x0A;

    rt_kprintf("\n[CAN TX] Sending...\n");
    /* 调用标准的设备写入接口，把准备好的 txmsg 结构体扔给底层 CAN 硬件发送出去 */
    rt_device_write(can_dev, 0, &txmsg, sizeof(txmsg));

    return RT_EOK;
}
/* 将 can_test 函数导出为 MSH 控制台命令，可在串口终端里敲 "can_test" 触发执行该函数 */
MSH_CMD_EXPORT(can_test, start can loopback test);

/* 应用层的入口主函数，由于我们的业务逻辑挂载在了终端命令上，所以此处直接返回即可 */
int main(void)
{
    return RT_EOK;
}

1.can_rx_call (接收中断回调函数)

• 触发时机：当 CAN 硬件 FIFO 接收到一帧完整的数据时，底层 HAL 库的中断会自动调用这个函数。

• 作用：执行 rt_sem_release(&rx_sem);，释放一次信号量。它的作用就像是传达室大爷，收到快递（CAN 数据）后，按一下呼叫铃（释放信号量），通知楼上的接件员（接收线程）来拿，绝不在传达室里拆快递。

2. can_rx_thread_entry (接收处理线程)

• 触发时机：系统启动后就会创建并在后台独立运行。

• 作用：真正的“接件员”。

  • rt_sem_take：这是一个阻塞函数，如果信号量没被释放，这行代码就会卡住（挂起线程），出让 CPU 权限给其他任务。

  • rt_device_read：一旦拿到信号量苏醒，就进入 while 循环，把 CAN 接收 FIFO 里积压的数据全部读出来（防止中断太快导致数据堆积），并打印出 ID 和具体的字节数据。

3. can_test (初始化与发送测试函数)

• 触发时机：在串口控制台输入 can_test 命令并回车时触发。

• 作用：这是整个流程的“总导演”，做了三件大事：

  • 安全初始化：通过 is_initialized 标志位判断，如果是第一次运行，就去查找外设、初始化信号量、打开 CAN 设备、设置 500K 波特率和回环模式（Loopback），最后把接收线程创建并跑起来。

  • 防爆破机制：如果你在控制台连续多次输入该命令，它会检测到已经初始化过，不再重复建线程，而是利用 rt_device_close 做简单的规避，然后直接发信息rt_device_write。

  • 发送数据：打包一帧 ID 为 0x123 的标准数据帧（内容为 0A 0B 0C 0D 0E 0F 10 11），调用 rt_device_write 把数据塞给 CAN 硬件发出去。
