文章目录

  • μCos-Ⅲ全称是Micro C OS Ⅲ，由Micriμm 公司发布的一个基于C 语言编写的第三代小型实时操作系统(RTOS)；

  • RTOS 与裸机相比最大的优势在于多任务管理与实时性，它提供了多任务管理和任务间通信的功能；

  • μCOS-Ⅲ与FreeRTOS的区别：μCOS-III 的源码可读性比较强，代码写的非常规范。国内资料较多；

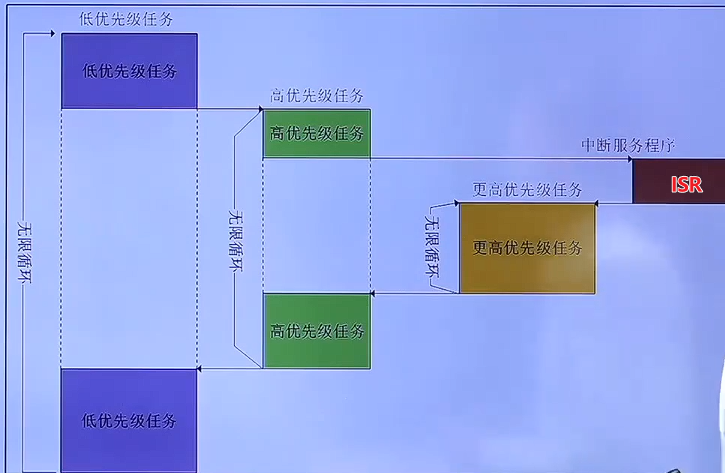

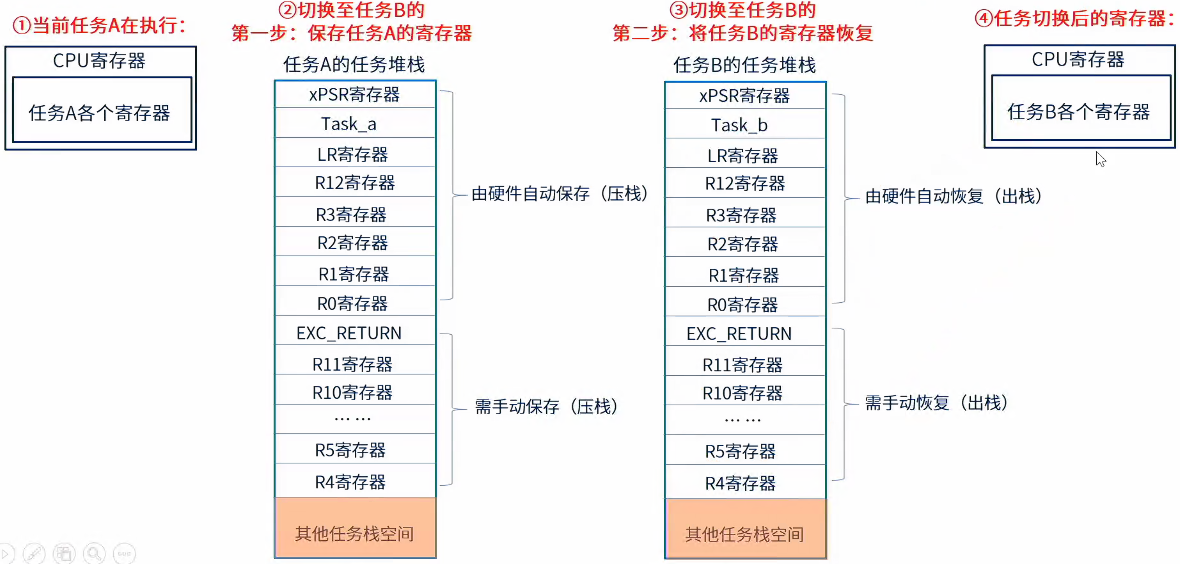

  • RTOS 的任务调度结构：如下图，高优先级任务能抢占低优先级任务，而中断能打断任意任务，每个任务都有自己的任务堆栈，用于保存任务的寄存器值；除非高优先级任务挂起，否则在一直运行高优先级任务过程中，低优先级任务无法被运行；
    在这里插入图片描述

  • μCos-Ⅲ官方文档：https://micrium.atlassian.net/wiki/spaces、https://docs.silabs.com/micrium/latest/micrium-common-api/

1. 任务调度器简介

任务调度器就是决定当前执行哪个任务；

μCos-Ⅲ 支持2种任务调度方式：

  1. 抢占式调度：针对优先级不同的任务，优先级高的任务可抢占优先级低的任务；
  2. 时间片调度：针对优先级相同的任务，当多个任务优先级相同且就绪时，调度器会根据用户设置的时间片轮流运行这些任务。时间片以一次系统时钟节拍为单位(滴答定时器的中断频率)，µC/OS-III 默认设置的任务时间片为 100，则 µC/OS-III 会在当前任务运行 100 次系统时钟节拍的时间后，切换到另一个相同任务优先级的任务中运行。

1.1 抢占式调度

  1. 创建3个任务；
  2. 任务1、任务2、任务3的优先级分别设置为3、2、1(数字越小，优先级越高)；
  3. 任务1先运行，过程中任务2就绪，在抢占式调度器作用下任务2抢占运行，任务1进入就绪态；
  4. 任务2运行中任务3就绪，在抢占式调度器作用下任务3抢占运行，任务2进入就绪态；
  5. 任务3运行中被挂起(系统延时或等待信号量等)，此时处于就绪态中优先级最高的任务2运行；
  6. 任务3阻塞解除(延时时间到货接收到信号量)，任务3恢复到就绪态，在抢占式调度器作用下任务3抢占运行，任务2进入就绪态；

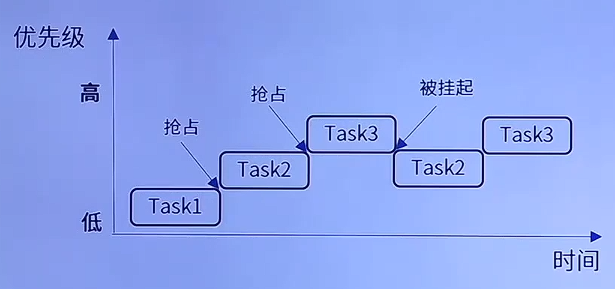

在这里插入图片描述

1.2 时间片调度

  1. 创建3个任务；
  2. 3个任务的优先级同等；
  3. 3个任务的时间片默认设置为100；
  4. 任务1运行完100个时间片后，任务2运行；
  5. 任务2运行完100个时间片后，任务3运行；
  6. 任务3运行过程中(100个时间片未运行完)被挂起(系统延时或等待信号量等)，此时直接切换到下一个任务，即任务1；
  7. 任务1运行完100个时间片后，任务2运行，以此循环；

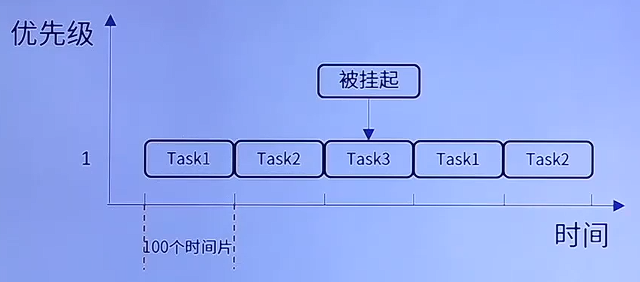

在这里插入图片描述

一个时间片运行时间，取决于滴答定时器中断频率；

更多详见8.3 时间片调度；

1.3 任务状态

  1. 运行态：即正在运行的任务，STM32是单核CPU，故同一时间只能运行一个任务；
  2. 就绪态：即任务能被执行但还没被执行；
  3. 挂起态：任务在运行中因延时或等待某一事件发生时被挂起；
  4. 休眠态：任务被创建在内存中，但未在任务调度器中(任务被删除)；
  5. 中断态：任务在运行中被中断任务打断，CPU 跳转去执行中断服务函数，直到中断结束；

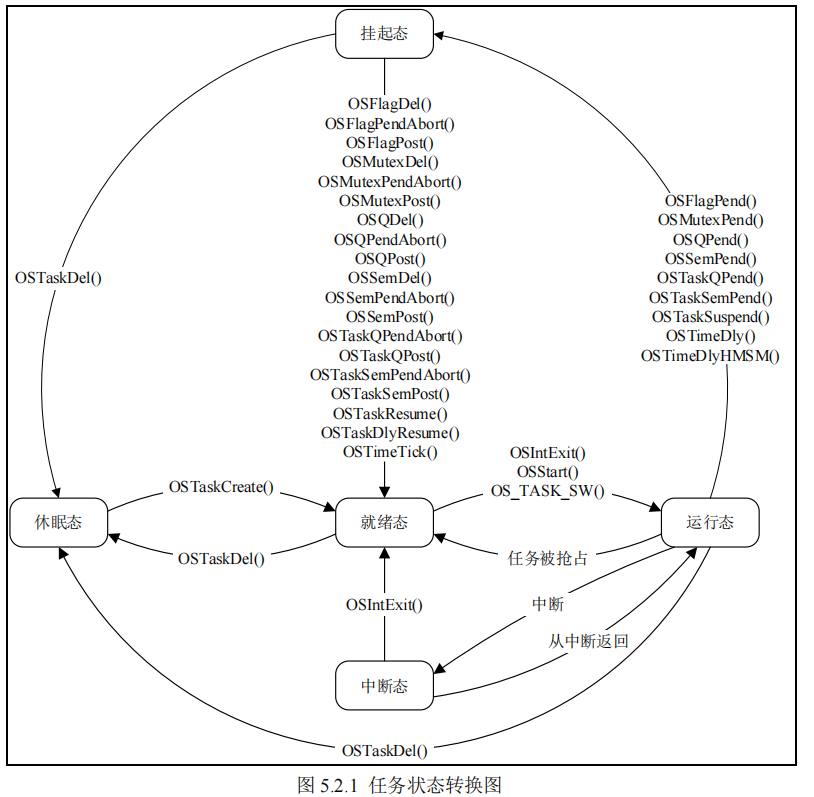

上诉5种任务状态并非可互相转换，转换关系如下图：
在这里插入图片描述

1.4 任务列表

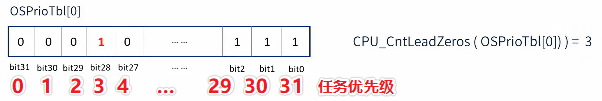

  1. 就绪列表：存放就绪态任务的列表，OSRdyList[x]，其中x 表示任务优先级值，一般范围值为0~ 31；任务调度器总是在就绪列表中，选择最高优先级的任务来执行；如下图，bit0 ~ bit31 为OSPrioTbl[x]代表对应就绪列表中是否有就绪任务，有则为1，否则为0；
    在这里插入图片描述

  2. Tick 列表：存放正在等待延时超时或正在等待挂起超时的任务的列表，OSTickList；

  3. 挂起列表：存放等待信号量、事件的任务的列表，PendList；

2. UCOSIII 移植过程

2.1 源码获取与源码介绍

源代码包含：uC-OS3、uC-CPU、uC-LIB

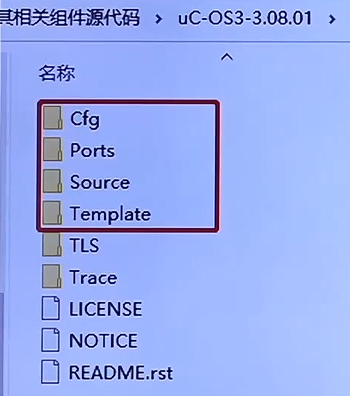

  • uC-OS3源码文件简介：
    • Cfg 文件夹： µC/OS-III 配置文件的模板文件；
    • Ports 文件夹：接口文件，与硬件相关的移植文件；
    • Source 文件夹：µC/OS-III 的源码文；
    • Template 文件夹：与动态 Tick 管理相关的文件；
      在这里插入图片描述

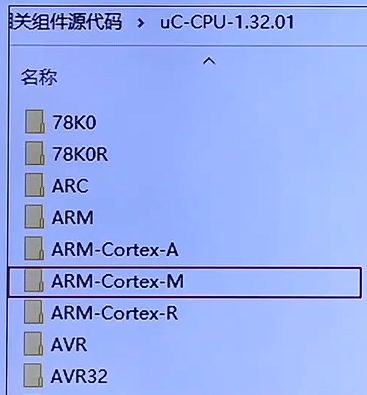

  • uC-CPU 源码文件简介：STM32主要看ARM Cortex-M，内含与 ARM Cortex-M 内核的 CPU 相关的移植文件；
    在这里插入图片描述

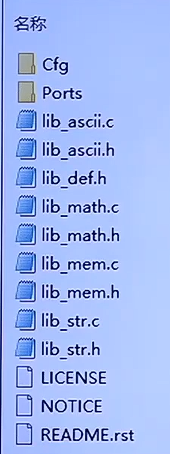

  • uC-LIB 源码文件简介：官方提供的ASCII 字符操作、数学、内存管理、字符串操作的库；
    在这里插入图片描述

2.2 开始移植

  • 代码准备：

参考：《UCOS-III 开发指南》 - 第二章 µC/OS-III 移植

  1. uC-OSIII 源码：正点原子精英V2资料\6，软件资料\2，UCOS学习资料\UCOSIII资料\UCOS-III及其相关组件源代码
  2. 基础工程：正点原子精英V2资料\4，程序源码\2，标准例程-HAL库版本\2，标准例程-HAL库版本\实验33 内存管理实验

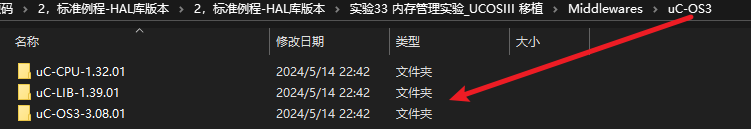

  1. 在基础工程的 Middlewares 文件夹中新建一个 uC-OS3 子文件夹

  2. 将uCOSIII 源代码的3个文件夹都拷贝到该文件夹中
    在这里插入图片描述

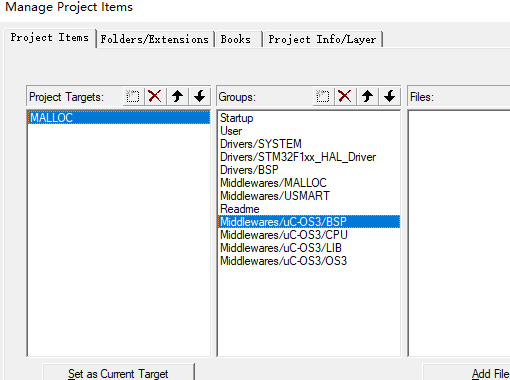

  3. 打开基础工程，新建4个分组
    Middlewares/uC-OS3/BSP、Middlewares/uC-OS3/CPU、Middlewares/uC-OS3/LIB 和 Middlewares/uC-OS3/OS3；
    在这里插入图片描述

  4. 在分组Middlewares/uC-OS3/BSP 中添加以下源文件
    在这里插入图片描述
    路径分别为：

    • bsp_cpu.c：uC-CPU-1.32.01\BSP\Template
    • bsp_os_dt.c：uC-OS3-3.08.01\Template

  5. 在分组Middlewares/uC-OS3/CPU 中添加以下源文件
    在这里插入图片描述

路径分别为：
- cpu_a.asm：uC-CPU-1.32.01\ARM-Cortex-M\ARMv7-M\ARM
- cpu_c.c：uC-CPU-1.32.01\ARM-Cortex-M\ARMv7-M
- cpu_core.c：uC-CPU-1.32.01

  1. 在分组Middlewares/uC-OS3/LIB 中添加以下源文件
    在这里插入图片描述

路径都为：uC-LIB-1.39.01

  1. 在分组Middlewares/uC-OS3/OS3中添加以下源文件
    在这里插入图片描述

路径分别为：

  • os_app_hooks.c：uC-OS3-3.08.01\Cfg\Template
  • os_cpu_a.asm：uC-OS3-3.08.01\Ports\ARM-Cortex-M\ARMv7-M\ARM
  • os_cpu_c.c：uC-OS3-3.08.01\Ports\ARM-Cortex-M\ARMv7-M
  • 其他源文件：uC-OS3-3.08.01\Source

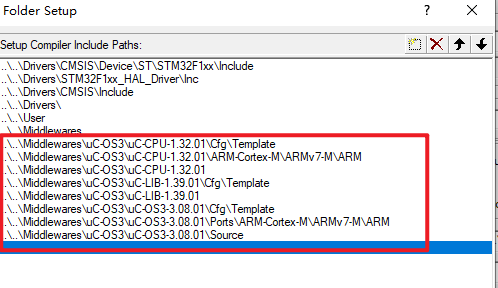

  1. 包含头文件路径
    在这里插入图片描述

  2. 修改System 文件中的sys.h、usart.c、delay.c

  • 在sys.h 中将宏定义#define SYS_SUPPORT_OS改为1；
  • 在usart.c 中：修改头文件包含
/* 如果使用os,则包括下面的头文件即可. */
#if SYS_SUPPORT_OS
//#include "includes.h" /* os 使用 */
#include "os.h" /* os 使用 */
#endif
  • delay.c：删除或注释下面代码
///* 定义g_fac_ms变量, 表示ms延时的倍乘数, 代表每个节拍的ms数, (仅在使能os的时候,需要用到) */
//static uint16_t g_fac_ms = 0;


///*
// *  当delay_us/delay_ms需要支持OS的时候需要三个与OS相关的宏定义和函数来支持
// *  首先是3个宏定义:
// *      delay_osrunning    :用于表示OS当前是否正在运行,以决定是否可以使用相关函数
// *      delay_ostickspersec:用于表示OS设定的时钟节拍,delay_init将根据这个参数来初始化systick
// *      delay_osintnesting :用于表示OS中断嵌套级别,因为中断里面不可以调度,delay_ms使用该参数来决定如何运行
// *  然后是3个函数:
// *      delay_osschedlock  :用于锁定OS任务调度,禁止调度
// *      delay_osschedunlock:用于解锁OS任务调度,重新开启调度
// *      delay_ostimedly    :用于OS延时,可以引起任务调度.
// *
// *  本例程仅作UCOSII和UCOSIII的支持,其他OS,请自行参考着移植
// */

///* 支持UCOSII */
//#ifdef  OS_CRITICAL_METHOD                      /* OS_CRITICAL_METHOD定义了,说明要支持UCOSII */
//#define delay_osrunning     OSRunning           /* OS是否运行标记,0,不运行;1,在运行 */
//#define delay_ostickspersec OS_TICKS_PER_SEC    /* OS时钟节拍,即每秒调度次数 */
//#define delay_osintnesting  OSIntNesting        /* 中断嵌套级别,即中断嵌套次数 */
//#endif

///* 支持UCOSIII */
//#ifdef  CPU_CFG_CRITICAL_METHOD                 /* CPU_CFG_CRITICAL_METHOD定义了,说明要支持UCOSIII */
//#define delay_osrunning     OSRunning           /* OS是否运行标记,0,不运行;1,在运行 */
//#define delay_ostickspersec OSCfg_TickRate_Hz   /* OS时钟节拍,即每秒调度次数 */
//#define delay_osintnesting  OSIntNestingCtr     /* 中断嵌套级别,即中断嵌套次数 */
//#endif


///**
// * @brief       us级延时时,关闭任务调度(防止打断us级延迟)
// * @param       无
// * @retval      无
// */
//static void delay_osschedlock(void)
//{
//#ifdef CPU_CFG_CRITICAL_METHOD  /* 使用UCOSIII */
//    OS_ERR err;
//    OSSchedLock(&err);          /* UCOSIII的方式,禁止调度，防止打断us延时 */
//#else                           /* 否则UCOSII */
//    OSSchedLock();              /* UCOSII的方式,禁止调度，防止打断us延时 */
//#endif
//}

///**
// * @brief       us级延时时,恢复任务调度
// * @param       无
// * @retval      无
// */
//static void delay_osschedunlock(void)
//{
//#ifdef CPU_CFG_CRITICAL_METHOD  /* 使用UCOSIII */
//    OS_ERR err;
//    OSSchedUnlock(&err);        /* UCOSIII的方式,恢复调度 */
//#else                           /* 否则UCOSII */
//    OSSchedUnlock();            /* UCOSII的方式,恢复调度 */
//#endif
//}

///**
// * @brief       us级延时时,恢复任务调度
// * @param       ticks: 延时的节拍数
// * @retval      无
// */
//static void delay_ostimedly(uint32_t ticks)
//{
//#ifdef CPU_CFG_CRITICAL_METHOD
//    OS_ERR err;
//    OSTimeDly(ticks, OS_OPT_TIME_PERIODIC, &err);   /* UCOSIII延时采用周期模式 */
//#else
//    OSTimeDly(ticks);                               /* UCOSII延时 */
//#endif
//}

注释或直接修改下面SysTick_Handler滴答定时器中断服务函数代码：

/**
 * @brief       systick中断服务函数,使用OS时用到
 * @param       ticks: 延时的节拍数
 * @retval      无
 */
//void SysTick_Handler(void)
//{
//    if (delay_osrunning == 1)   /* OS开始跑了,才执行正常的调度处理 */
//    {
//        OSIntEnter();           /* 进入中断 */
//        OSTimeTick();           /* 调用ucos的时钟服务程序 */
//        OSIntExit();            /* 触发任务切换软中断 */
//    }
//    HAL_IncTick();
//}
void SysTick_Handler(void)
{
	 /* OS 开始跑了,才执行正常的调度处理 */
	 if (OSRunning == OS_STATE_OS_RUNNING)
	 {
		 /* 调用 uC/OS-III 的 SysTick 中断服务函数 */
		 OS_CPU_SysTickHandler();
	 }
	 HAL_IncTick();
}

注释或直接修改下面delay_init函数代码：

/**
 * @brief       初始化延迟函数
 * @param       sysclk: 系统时钟频率, 即CPU频率(HCLK)
 * @retval      无
 */
//void delay_init(uint16_t sysclk)
//{
//#if SYS_SUPPORT_OS /* 如果需要支持OS. */
//    uint32_t reload;
//#endif
//    SysTick->CTRL = 0;                                          /* 清Systick状态，以便下一步重设，如果这里开了中断会关闭其中断 */
//    HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK_DIV8);   /* SYSTICK使用内核时钟源8分频,因systick的计数器最大值只有2^24 */

//    g_fac_us = sysclk / 8;                                      /* 不论是否使用OS,g_fac_us都需要使用,作为1us的基础时基 */
//#if SYS_SUPPORT_OS                                              /* 如果需要支持OS. */
//    reload = sysclk / 8;                                        /* 每秒钟的计数次数 单位为M */
//    reload *= 1000000 / delay_ostickspersec;                    /* 根据delay_ostickspersec设定溢出时间
//                                                                 * reload为24位寄存器,最大值:16777216,在9M下,约合1.86s左右
//                                                                 */
//    g_fac_ms = 1000 / delay_ostickspersec;                      /* 代表OS可以延时的最少单位 */
//    SysTick->CTRL |= 1 << 1;                                    /* 开启SYSTICK中断 */
//    SysTick->LOAD = reload;                                     /* 每1/delay_ostickspersec秒中断一次 */
//    SysTick->CTRL |= 1 << 0;                                    /* 开启SYSTICK */
//#endif
//}
void delay_init(uint16_t sysclk)
{
	#if SYS_SUPPORT_OS
	 uint32_t reload;
	#endif

	 SysTick->CTRL = 0;
	 HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
	 g_fac_us = sysclk;

	#if SYS_SUPPORT_OS
	 reload = sysclk;
	 reload *= 1000000 / OSCfg_TickRate_Hz;

	 SysTick->CTRL |= 1 << 1;
	 SysTick->LOAD = reload;
	 SysTick->CTRL |= 1 << 0;
	#endif
}

注释或直接修改下面delay_us函数代码：

/**
 * @brief       延时nus
 * @param       nus: 要延时的us数.
 * @note        nus取值范围: 0 ~ 477218588(最大值即2^32 / g_fac_us @g_fac_us = 9)
 * @retval      无
 */
//void delay_us(uint32_t nus)
//{
//    uint32_t ticks;
//    uint32_t told, tnow, tcnt = 0;
//    uint32_t reload;
//    reload = SysTick->LOAD;     /* LOAD的值 */
//    ticks = nus * g_fac_us;     /* 需要的节拍数 */
//    delay_osschedlock();        /* 阻止OS调度，防止打断us延时 */
//    told = SysTick->VAL;        /* 刚进入时的计数器值 */

//    while (1)
//    {
//        tnow = SysTick->VAL;

//        if (tnow != told)
//        {
//            if (tnow < told)
//            {
//                tcnt += told - tnow;    /* 这里注意一下SYSTICK是一个递减的计数器就可以了. */
//            }
//            else
//            {
//                tcnt += reload - tnow + told;
//            }

//            told = tnow;

//            if (tcnt >= ticks) break;   /* 时间超过/等于要延迟的时间,则退出. */
//        }
//    }

//    delay_osschedunlock();              /* 恢复OS调度 */
//}
void delay_us(uint32_t nus)
{
	 uint32_t ticks;
	 uint32_t told, tnow, tcnt = 0;
	 uint32_t reload;
	 /* 定义用于接收错误代码的变量 */
	 OS_ERR err;

	 reload = SysTick->LOAD;
	 ticks = nus * g_fac_us;
	 /* 锁定 uC/OS-III 的任务调度器 */
	 OSSchedLock(&err);
	 told = SysTick->VAL;

	 while (1)
	 {
		 tnow = SysTick->VAL;

		 if (tnow != told)
		 {
			 if (tnow < told)
			 {
				tcnt += told - tnow;
			 }
			 else
			 {
				tcnt += reload - tnow + told;
			 }
			 told = tnow;

			 if (tcnt >= ticks) break;
		 }
	 }

	 /* 恢复 uC/OS-III 的任务调度器 */
	 OSSchedUnlock(&err);
}

注释或直接修改下面delay_ms函数代码：

/**
 * @brief       延时nms
 * @param       nms: 要延时的ms数 (0< nms <= 65535)
 * @retval      无
 */
//void delay_ms(uint16_t nms)
//{
//    if (delay_osrunning && delay_osintnesting == 0)     /* 如果OS已经在跑了,并且不是在中断里面(中断里面不能任务调度) */
//    {
//        if (nms >= g_fac_ms)                            /* 延时的时间大于OS的最少时间周期 */
//        {
//            delay_ostimedly(nms / g_fac_ms);            /* OS延时 */
//        }

//        nms %= g_fac_ms;                                /* OS已经无法提供这么小的延时了,采用普通方式延时 */
//    }

//    delay_us((uint32_t)(nms * 1000));                   /* 普通方式延时 */
//}
void delay_ms(uint16_t nms)
{
	 uint32_t i;

	 for (i=0; i<nms; i++)
	 {
		delay_us(1000);
	 }
}
  1. 在stm32f1xx_it.c和stm32f1xx_it.h中注释下面代码，避免中断服务函数定义重复异常
///**
//  * @brief  This function handles PendSVC exception.
//  * @param  None
//  * @retval None
//  */
//void PendSV_Handler(void)
//{
//}

///**
//  * @brief  This function handles SysTick Handler.
//  * @param  None
//  * @retval None
//  */
//void SysTick_Handler(void)
//{
//  HAL_IncTick();
//}

//void PendSV_Handler(void);
//void SysTick_Handler(void);
  • 在启动文件startup_stm32f103xe.s中用UCOSIII 的PendSV 中断服务函数名覆盖原PendSV 中断服务函数名（一共3处）
				DCD     OS_CPU_PendSVHandler             ; PendSV Handler
...

OS_CPU_PendSVHandler  PROC
                EXPORT  OS_CPU_PendSVHandler             [WEAK]
  1. 在头文件cpu_cfg_h中修改宏定义
#if 1 // 此处0改为1
#define  CPU_CFG_NVIC_PRIO_BITS                            4u
#endif
  1. 添加4个配置文件
  • 在已经移植好的工程文件中找到这4个头文件，并覆盖到基础工程中，他们分别是：
    • cpu_cfg.h：uC-OS3\uC-CPU-1.32.01\Cfg\Template
    • lib_cfg.h：uC-OS3\uC-LIB-1.39.01\Cfg\Template
    • os_cfg.h：uC-OS3\uC-OS3-3.08.01\Cfg\Template
    • os_cfg_app.h：uC-OS3\uC-OS3-3.08.01\Cfg\Template(与os_cfg.h 同一路径)

工程路径：正点原子精英V2资料\精英STM32F103开发板 V2-资料盘(A盘)\4，程序源码\3，扩展例程\3，扩展例程\1，uC-OS3例程\1，uC-OS3例程\UCOS-III实验例程2 UCOS-III移植实验

  1. 最后工作：

收尾

  1. 修改工程名称：
    在这里插入图片描述

  2. 移除USMART 组件(如果没有用到)

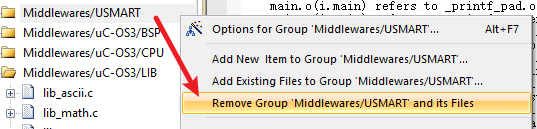

    在这里插入图片描述
    在main 函数中，删除头文件包含语句：#include "./USMART/usmart.h"，删除初始化函数语句usmart_dev.init(72); /* 初始化USMART */，

  3. 添加uCOSIII 任务，验证是否成功移植

  4. 在已经移植好的工程文件中找到这源码与对应头文件，粘贴到基础工程中：

    • 工程路径 - User 文件夹中的uc-os3_demo.c、uc-os3_demo.h；

  5. 在基础工程中添加源代码与包含头文件路径；
    在这里插入图片描述

  6. 删除main函数中的while(1)循环，并在main函数最后，调用uCOSIII 的入口函数uc_os3_demo();，并包含其头文件#include "uc-os3_demo.h"；

  7. 烧录到开发板中，查看是否正常运行；

原移植后工程路径：正点原子精英V2资料\精英STM32F103开发板 V2-资料盘(A盘)\4，程序源码\3，扩展例程\3，扩展例程\1，uC-OS3例程\1，uC-OS3例程\UCOS-III实验例程2 UCOS-III移植实验

ZLBF：6xT2bE7sH5kP9dF1jR3vM8zC

3. 系统配置文件说明

简单了解即可，主要配置文件有以下4个：

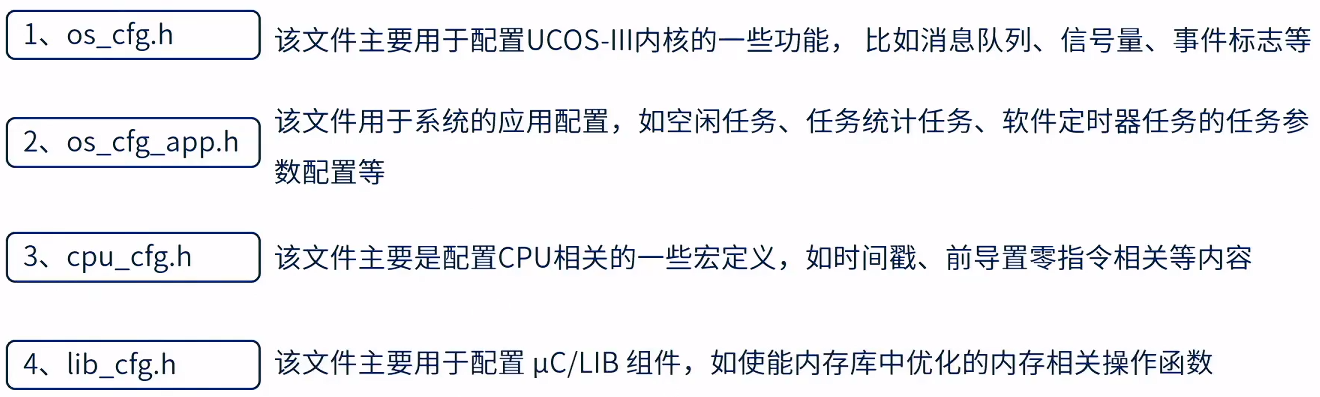

在这里插入图片描述

《UCOS-III开发指南_V1.5.pdf》 - 第三章 µC/OS-III 配置项，有关于上述4个头文件的宏定义的详细讲解；

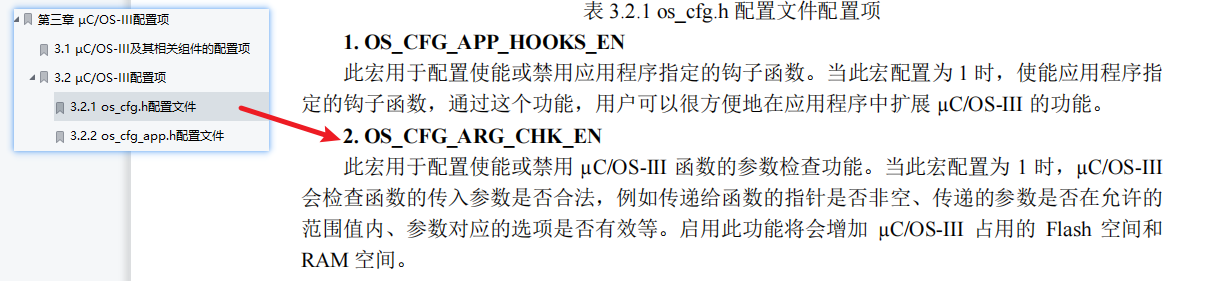

如：头文件os_cfg.h 中，宏定义OS_CFG_ARG_CHK_EN的意思如下：
在这里插入图片描述

3.1 os.cfg.h 重点宏定义

主要用于配置 µC/OS-III 内核的一些功能，这里重点讲解几个重要的宏定义：

  1. OS_CFG_PRIO_MAX：定义任务优先级的最大数值。系统中最高任务优先级的数值为 0，最低任务优先级的数值为 OS_CFG_PRIO_MAX-1，默认值为32；
  2. OS_CFG_SCHED_ROUND_ROBIN_EN：配置使能或禁用时间片调度功能。当此宏配置为 1 时，则使能时间片调度功能；
  3. OS_CFG_FLAG_EN、OS_CFG_FLAG_DEL_EN、OS_CFG_FLAG_MODE_CLR_EN、OS_CFG_FLAG_PEND_ABORT_EN：事件标志是能或禁用；

3.2 os.cfg_app.h 重点宏定义

主要用于配置于应用程序相关的 µC/OS-III 内核配置，这里重点讲解几个重要的宏定义：

  1. OS_CFG_ISR_STK_SIZE：定义用于异常的 Main Stack 栈的大小，默认单位为字（由变量类型 CPU_STK 决定），如配置为128u即Main Stack 栈的大小为128字；
  2. OS_CFG_IDLE_TASK_STK_SIZE：定义空闲任务任务栈的大小，默认单位为字（由变量类型 CPU_STK 决定）；
  3. OS_CFG_TICK_RATE_HZ：定义系统时钟节拍的频率，单位：赫兹，如配置为1000u即滴答定时器的中断频率为1000us=1ms；

3.3 cpu_cfg.h 重点宏定义

主要用于配置 µC/CPU 组件，配置一些于 CPU 硬件相关的配置项，这里重点讲解几个重要的宏定义：

  1. CPU_CFG_TS_32_EN、CPU_CFG_TS_64_EN：32/64位硬件定时器作为时间戳功能的时基定时器，STM32硬件定时器为32位；
  2. CPU_CFG_LEAD_ZEROS_ASM_PRESENT：用于指示 CPU 具有硬件计算前导零的指令，如果硬件支持，则必须打开，否则失能该宏定义，则使用软件实现；

3.4 lib_cfg.h 重点宏定义

主要用于配置 µC/LIB 组件，这里重点讲解几个重要的宏定义：

  1. LIB_MEM_CFG_HEAP_SIZE：定义用于内存库管理的内存堆的大小，单位：字节；对于内存较小的cpu，简易直接定义成0；

4. 任务创建与删除

在调用任何UCOS-III 函数之前，必须先初始化UCOS-III，即调用函数OSInit();
在任务被创建之后，需开启任务调度器，任务才能被任务调度器调度运行，即调用OSStart();

  • 任务创建函数OSTaskCreat()：任务的任务控制块由用户手动分配，当任务被创建成功后，任务就处于就绪态；
  • 任务删除函数OSTaskDel()：任务被删除后，其内存不会被释放，只代表该任务的代码和任务栈不再由UCOS-III 内核管理，即不再能被UCOS-III 所调用；

4.1 任务创建函数OSTaskCreat()

函数原型输入形参：

void  OSTaskCreate (OS_TCB        *p_tcb, // 指向任务控制块的指针，一个结构体
                    CPU_CHAR      *p_name, // 指向作为任务名的 ASCII 字符串的指针
                    OS_TASK_PTR    p_task, // 指向任务函数的指针
                    void          *p_arg, // 指向任务函数参数的指针，一般写0
                    OS_PRIO        prio, // 任务的任务优先级，数字越小，优先级越高
                    CPU_STK       *p_stk_base, // 指向任务栈起始地址的指针
                    CPU_STK_SIZE   stk_limit, // 任务栈的使用警戒线，一般为任务栈大小的10%
                    CPU_STK_SIZE   stk_size, // 任务的任务栈大小
                    OS_MSG_QTY     q_size, // 任务内嵌消息队列的大小，一般写0
                    OS_TICK        time_quanta, // 任务的时间片，不使用时写0
                    void          *p_ext, // 指向用户扩展内存的指针，任务栈的扩展，很少用
                    OS_OPT         opt, // 任务选项，共5个
                    OS_ERR        *p_err) // 指向接收错误代码变量的指针
  1. 任务控制块的结构体成员介绍：任务控制块的结构体成员有很多，这里只挑几个常用的讲解：
struct os_tcb {
    CPU_STK             *StkPtr;  // 任务栈栈顶，必须为TCB 的第一个成员，在任务切换与任务的上下文保存、恢复相关
    CPU_STK             *StkLimitPtr; // 指向任务栈使用警戒线的指针
    OS_TCB              *NextPtr; // 指向任务链表中下一个任务控制块的指针
    OS_TCB              *PrevPtr; // 指向任务链表中上一个任务控制块的指针
    OS_TCB              *TickNextPtr; //  指向 Tick 任务链表中下一个任务控制块的指针
    OS_TCB              *TickPrevPtr; //  指向 Tick 任务链表中上一个任务控制块的指针
    OS_PRIO              Prio; // 任务优先级，数字越小，优先级越高
    OS_TICK              TickRemain; // 任务延时的剩余时钟节拍数
	OS_TICK              TimeQuanta; // 任务时间片
    OS_TICK              TimeQuantaCtr; // 任务剩余时间片
    ...
  1. 任务选项：
OS_OPT_TASK_NONE // 没有选项，一般不要
OS_OPT_TASK_STK_CHK  // 是否允许对任务进行堆栈检查，检查堆栈是否安全/正常，一般需要
OS_OPT_TASK_STK_CLR // 是否需要清除任务堆栈，一般需要
OS_OPT_TASK_SAVE_FP // 是否保存浮点寄存器，一般不要
OS_OPT_TASK_NO_TLS // 不需要对正在创建的任务提供TLS(线程本地存储)支持，一般不要
  1. 函数错误代码：
OS_ERR_NONE // 任务创建成功
OS_ERR_ILLEGAL_CREATE_RUN_TIME // 定义了 OS_SAFETY_CRITICAL_IEC61508，且在 OSStart()之后非法地创建内核对象
OS_ERR_PRIO_INVALID  // 非法的任务优先级数值
OS_ERR_STAT_STK_SIZE_INVALID  // 任务栈在初始化期间溢出
OS_ERR_STK_INVALID  // 指向任务栈起始地址的指针为空
OS_ERR_STK_SIZE_INVALID  // 任务栈小于配置项 OS_CFG_STK_SIZE_MIN
OS_ERR_STK_LIMIT_INVALID  // 任务栈“水位”限制大小大于或等于任务栈大小
OS_ERR_TASK_CREATE_ISR  // 在中断中非法地创建任务，即任务创建函数不能用在中断服务函数中
OS_ERR_TASK_INVALID  // 指向任务函数的指针为空
OS_ERR_TCB_INVALID  // 指向任务控制块的指针为空

4.2 任务删除函数OSTaskDel()

函数原型输入形参：

void  OSTaskDel (OS_TCB  *p_tcb, // 指向任务控制块的指针
                 OS_ERR  *p_err) // 接受错误代码变量的指针

如果p_tcb 传入的参数为NULL，代表删除当前任务本身

  1. 函数错误代码：
OS_ERR_NONE // 任务删除成功
OS_ERR_ILLEGAL_DEL_RUN_TIME // 定义了 OS_SAFETY_CRITICAL_IEC61508，且在 OSStart()之后非法地删除内核对象
OS_ERR_OS_NOT_RUNING µC/OS-III // 内核还未运行
OS_ERR_STATE_INVALID // 任务处于无效状态
OS_ERR_TASK_DEL_IDLE // 非法删除空闲任务
OS_ERR_TASK_DEL_INVALID // 非法删除 µC/OS-III 的中断服务任务
OS_ERR_TASK_DEL_ISR // 在中断中非法地删除任务，即任务删除函数不能用在中断服务函数中

4.3 任务创建与删除实验

任务创建流程如下：

  1. 定义函数入口参数(任务堆栈、任务优先级…)；
  2. 调用 创建任务API 函数；
  3. 实现任务函数功能；

上述3步后，任务即被创建，之后，任务立即进入就绪态，由任务调度器调度运行；

  • 实验目的：完成以下4个任务：
  1. start_task：初始化cup 库，配置Systick 中断及优先级，创建其他3个任务；
  2. task1：实现LED0每500ms 闪烁一次；
  3. task2：实现LED1每500ms 闪烁一次；
  4. task3：判断按键KEY0是否按下，按下则删除task1；
  • 实验过程：
  1. 在移植好UCOS-III 的工程中，创建一个uc-os3_demo.c 的源文件和uc-os3_demo.h的头文件，其初始内容分别如下：
// 源文件

#include "uc-os3_demo.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/LED/led.h"
#include "./BSP/LCD/lcd.h"
#include "./MALLOC/malloc.h"
#include "./BSP/KEY/key.h"

/*uC/OS-III*********************************************************************************************/
#include "os.h"
#include "cpu.h"

/******************************************************************************************************/
/*uC/OS-III配置*/

/* START_TASK 任务 配置
 * 包括: 任务优先级 任务栈大小 任务控制块 任务栈 任务函数
 */

/**
 * @brief       uC/OS-III例程入口函数
 * @param       无
 * @retval      无
 */
void uc_os3_demo(void)
{
    OS_ERR err;


    /* 初始化uC/OS-III ，在调用任何UCOS-III 函数之前，必须先调用它*/
    OSInit(&err);


    /* 开始任务调度 */
    OSStart(&err);

}


// 头文件

#ifndef __UC_OS3_DEMO_H
#define __UC_OS3_DEMO_H

void uc_os3_demo(void);

#endif
  1. 在UCOS-III 初始化函数OSInit(&err);后面创建一个任务：
    OSTaskCreate (                  (OS_TCB*)        p_tcb,
									(CPU_CHAR*)      p_name,
									(OS_TASK_PTR)    p_task,
									(void*)          p_arg,
									(OS_PRIO)        prio,
									(CPU_STK*)       p_stk_base,
									(CPU_STK_SIZE)   stk_limit,
									(CPU_STK_SIZE)   stk_size,
									(OS_MSG_QTY)     q_size,
									(OS_TICK)        time_quanta,
									(void*)          p_ext,
									(OS_OPT)         opt,
									(OS_ERR*)        p_err);
  1. 定义任务控制块结构体：
OS_TCB start_task_tcb
  1. 定义并编写start_task 任务函数：
void start_task(void *p_arg)
{
	OS_ERR err;
	OSTaskDel((OS_TCB*)0,&err)； // 由于任务start_task 只执行一次，故在其最后添加自我删除的函数；
}
  1. 定义任务优先级： #define START_TASK_PRIO 5
  2. 定义任务堆栈：
 #define START_TASK_STACK_SIZE 256
 CPU_STK start_task_stack[START_TASK_STACK_SIZE];
  1. 同样的方式，定义并编写task1·、task2、task3任务函数：

最后源文件代码如下：

#include "uc-os3_demo.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/LED/led.h"
#include "./BSP/LCD/lcd.h"
#include "./MALLOC/malloc.h"
#include "./BSP/KEY/key.h"

/*uC/OS-III*********************************************************************************************/
#include "os.h"
#include "cpu.h"

/******************************************************************************************************/
/*uC/OS-III配置*/

/* START_TASK 任务 配置
 * 包括: 任务优先级 任务栈大小 任务控制块 任务栈 任务函数
 */
 #define 	START_TASK_PRIO       5
 #define 	START_TASK_STACK_SIZE 256
 CPU_STK 	start_task_stack[START_TASK_STACK_SIZE];
 OS_TCB 	start_task_tcb;
 void start_task(void *p_arg);

/* TASK1 任务 配置
 * 包括: 任务优先级 任务栈大小 任务控制块 任务栈 任务函数
 */
 #define 	TASK1_PRIO       4
 #define 	TASK1_STACK_SIZE 256
 CPU_STK* task1_stack; // 申请一个内存给task1 的任务堆栈
 OS_TCB 	task1_tcb;
 void task1(void *p_arg);

/* TASK2 任务 配置
 * 包括: 任务优先级 任务栈大小 任务控制块 任务栈 任务函数
 */
 #define 	TASK2_PRIO       3
 #define 	TASK2_STACK_SIZE 256
 CPU_STK* task2_stack; // 申请一个内存给task1 的任务堆栈
 OS_TCB 	task2_tcb;
 void task2(void *p_arg);

 /* TASK3 任务 配置
 * 包括: 任务优先级 任务栈大小 任务控制块 任务栈 任务函数
 */
 #define 	TASK3_PRIO       2
 #define 	TASK3_STACK_SIZE 256
 CPU_STK* task3_stack; // 申请一个内存给task1 的任务堆栈
 OS_TCB 	task3_tcb;
 void task3(void *p_arg);

/**
 * @brief       uC/OS-III例程入口函数
 * @param       无
 * @retval      无
 */
void uc_os3_demo(void)
{
    OS_ERR err;

    /* 关闭所有中断，防止中断打断UCOS-III 的初始化*/
    CPU_IntDis();

    /* 初始化uC/OS-III */
    OSInit(&err);

    /* 创建start_task 任务 */
    OSTaskCreate (	                (OS_TCB*)        &start_task_tcb,
									(CPU_CHAR*)      "start_task",
									(OS_TASK_PTR)    start_task,
									(void*)          0,
									(OS_PRIO)        START_TASK_PRIO,
									(CPU_STK*)       &start_task_stack[0],// 以数组方式提供任务堆栈
									(CPU_STK_SIZE)   START_TASK_STACK_SIZE/10,
									(CPU_STK_SIZE)   START_TASK_STACK_SIZE,
									(OS_MSG_QTY)     0,
									(OS_TICK)        0,
									(void*)          0,
									(OS_OPT)         (OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR),
									(OS_ERR*)        &err);




    /* 开始任务调度 */
    OSStart(&err);

}

void start_task(void *p_arg)
{
	OS_ERR err;
	CPU_INT32U  cnts = 0;

    CPU_Init(); // 初始化cpu 库
	cnts = HAL_RCC_GetSysClockFreq()/OS_CFG_TICK_RATE_HZ;// 这里用的STM32 的主频为168MHz，使用HAL_RCC_GetSysClockFreq() 来获取芯片主频，
	OS_CPU_SysTickInit(cnts);// 初始化滴答定时器

	/* 创建task1 */
	task1_stack = (CPU_STK *)mymalloc(SRAMIN,TASK1_STACK_SIZE*sizeof(CPU_STK)); // 向系统申请内存
	OSTaskCreate ((OS_TCB*)        &task1_tcb,
								(CPU_CHAR*)      "task1",
								(OS_TASK_PTR)    task1,
								(void*)          0,
								(OS_PRIO)        TASK1_PRIO,
								(CPU_STK*)       task1_stack,// 以申请内存方式提供任务堆栈
								(CPU_STK_SIZE)   TASK1_STACK_SIZE/10,
								(CPU_STK_SIZE)   TASK1_STACK_SIZE,
								(OS_MSG_QTY)     0,
								(OS_TICK)        0,
								(void*)          0,
								(OS_OPT)         (OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR),
								(OS_ERR*)        &err);

	/* 创建task2 */
	task2_stack = (CPU_STK *)mymalloc(SRAMIN,TASK2_STACK_SIZE*sizeof(CPU_STK)); // 向系统申请内存
	OSTaskCreate ((OS_TCB*)        &task2_tcb,
								(CPU_CHAR*)      "task2",
								(OS_TASK_PTR)    task2,
								(void*)          0,
								(OS_PRIO)        TASK2_PRIO,
								(CPU_STK*)       task2_stack,// 以申请内存方式提供任务堆栈
								(CPU_STK_SIZE)   TASK2_STACK_SIZE/10,
								(CPU_STK_SIZE)   TASK2_STACK_SIZE,
								(OS_MSG_QTY)     0,
								(OS_TICK)        0,
								(void*)          0,
								(OS_OPT)         (OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR),
								(OS_ERR*)        &err);

	/* 创建task3 */
	task3_stack = (CPU_STK *)mymalloc(SRAMIN,TASK3_STACK_SIZE*sizeof(CPU_STK)); // 向系统申请内存
	OSTaskCreate ((OS_TCB*)        &task3_tcb,
								(CPU_CHAR*)      "task3",
								(OS_TASK_PTR)    task3,
								(void*)          0,
								(OS_PRIO)        TASK3_PRIO,
								(CPU_STK*)       task3_stack,// 以申请内存方式提供任务堆栈
								(CPU_STK_SIZE)   TASK3_STACK_SIZE/10,
								(CPU_STK_SIZE)   TASK3_STACK_SIZE,
								(OS_MSG_QTY)     0,
								(OS_TICK)        0,
								(void*)          0,
								(OS_OPT)         (OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR),
								(OS_ERR*)        &err);


	OSTaskDel((OS_TCB*)0,&err);// 由于任务start_task 只执行一次，故在其最后添加自我删除的函数；
}

/* 实现LED0每500ms闪烁一次 */
void task1(void *p_arg)
{
	OS_ERR err;
	while(1)
	{
		printf("task1正在运行\r\n");
		LED0_TOGGLE();
		OSTimeDly(500,OS_OPT_TIME_DLY,&err); // UCOS-III 延时
	}
}

/* 实现LED1每500ms闪烁一次 */
void task2(void *p_arg)
{
	OS_ERR err;
	while(1)
	{
		printf("task2正在运行\r\n");
		LED1_TOGGLE();
		OSTimeDly(500,OS_OPT_TIME_DLY,&err); // UCOS-III 延时
	}
}

/* 判断按键KEY0 是否按下，按下则删除task1 */
void task3(void *p_arg)
{
	OS_ERR err;
	uint8_t key = 0;
	while(1)
	{
		printf("task3正在运行\r\n");
		key = key_scan(0);
		if(key == KEY0_PRES)
		{
			printf("删除task1\r\n");
			OSTaskDel(&task1_tcb,&err);
		}
		OSTimeDly(500,OS_OPT_TIME_DLY,&err); // UCOS-III 延时
	}
}

代码运行结果如下：
在这里插入图片描述

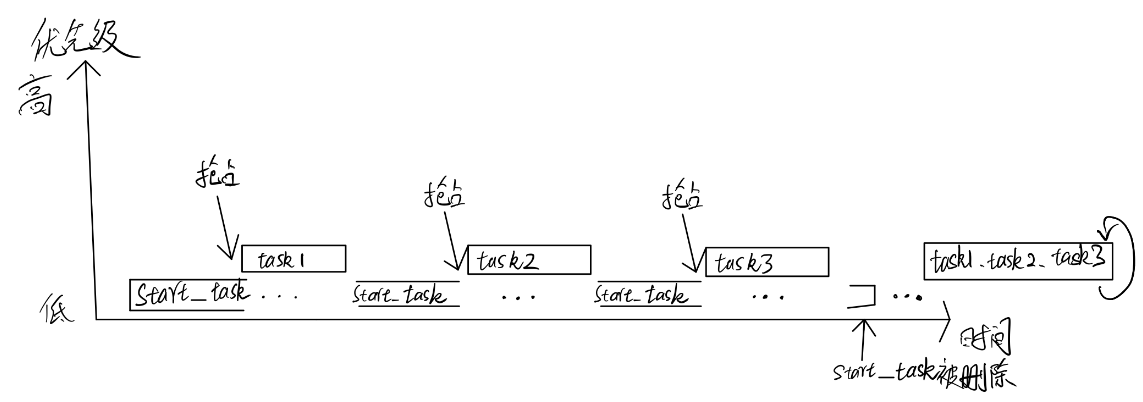

代码运行逻辑如下：

  1. start_task 被创建并开始执行，task1在start_task 内被创建，由于优先级比start_task 高，故抢占运行；
  2. 在task1 进入延时时，返回start_task，此时task2在start_task 内被创建，由于优先级比start_task 和task1高，故抢占运行；
  3. 在task2 进入延时时，返回start_task，此时task3在start_task 内被创建，由于优先级比start_task 、task1和task2都高，故抢占运行；
  4. 此后，start_task 被删除，task1、task2、task3 循环运行

在这里插入图片描述

若在start_task 任务创建过程中，关闭任务调度器功能，即不允许task1、task2、task3开始执行，可使用临界区的方法实现(详见第7.1节)：

	CPU_CRITICAL_ENTER(); // 进入临界区
	/* 创建task1 */
	...

	/* 创建task2 */
	...

	/* 创建task3 */
	...

	CPU_CRITICAL_EXIT(); // 退出临界区()

代码运行结果如下：
此时task1、task2、task3循环运行；
在这里插入图片描述

5. 任务挂起与恢复

任务的挂起和恢复都不允许在中断中调用；
同一任务被挂起多少次，想要该任务恢复，就要重新恢复多少次；
不能挂起空闲任务；

  • 任务挂起函数OSTaskSuspend()：任务挂起类似于暂停，可恢复；任务删除则无法恢复，只能重新创建；该函数无条件地挂起任务，被挂起的任务不再参与任务调度，即将任务从就绪列表中移除；
  • 任务恢复函数OSTaskResume()：恢复被挂起的任务；

5.1 任务挂起函数OSTaskSuspend()

函数原型输入形参：

void   OSTaskSuspend (OS_TCB  *p_tcb,
                      OS_ERR  *p_err)
  1. p_tcb：指向任务控制块的指针，该参数传入0则代表挂起当前任务；
  2. p_err：指向接收错误代码变量的指针；

5.2 任务恢复函数OSTaskResume()

函数原型输入形参：

void  OSTaskResume (OS_TCB  *p_tcb,
                    OS_ERR  *p_err)
  1. p_tcb：指向任务控制块的指针；
  2. p_err：指向接收错误代码变量的指针；

5.3 任务挂起与恢复实验

  • 实验目的：完成以下4个任务：
  1. start_task：初始化CPU，配置Systick 中断及优先级，创建其他3个任务
  2. task1：实现LED0每500ms 闪烁一次；
  3. task2：实现LED1每500ms 闪烁一次；
  4. task3：判断按键KEY0是否按下，按下则挂起task1，判断按键KEY1是否按下，按下则恢复task1；
  • 实验过程：
  1. 在“4.3 任务创建与删除实验”工程中基础上，修改task3 任务函数即可：
/* 判断按键KEY0是否按下，按下则挂起task1，判断按键KEY1是否按下，按下则恢复task1 */
void task3(void *p_arg)
{
	OS_ERR err;
	uint8_t key = 0;
	while(1)
	{
		// printf("task3正在运行\r\n");
		key = key_scan(0);
		if(key == KEY0_PRES)
		{
			printf("挂起task1\r\n");
			OSTaskSuspend(&task1_tcb,&err);
		}
		else if(key == KEY1_PRES)
		{
			printf("恢复task1\r\n");
			OSTaskResume(&task1_tcb,&err);
		}
		OSTimeDly(500,OS_OPT_TIME_DLY,&err); // UCOS-III 延时
	}
}

代码运行结果如下：
在这里插入图片描述
在这里插入图片描述

6. 中断管理

中断：让CPU 打断正常运行的程序，转而去处理紧急事件；

中断执行机制：

  1. 中断请求：外设产生中断请求(GPIO 外部中断、定时器中断等)；
  2. 响应中断：CPU 停止执行当前程序，转而去执行中断服务函数程序(ISR)；
  3. 退出中断：中断执行完毕，返回被打断的程序处，继续往下执行；

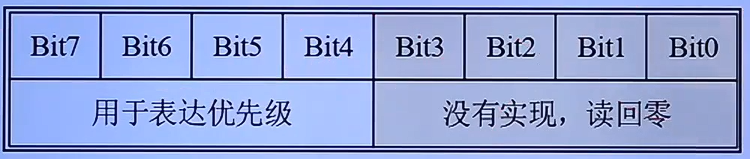

中断优先级分组设置：ARM Cortex-M 使用8位宽的寄存器来配置中断的优先级等级；但STM32只用了中断优先级配置寄存器的高4位[7:4]，所以STM32提供了最大16级(2的4次方)的中断优先级；
在这里插入图片描述

抢占优先级与子优先级：

  1. 抢占优先级：抢占优先级高的中断可打断正在执行但抢占优先级低的中断；
  2. 子优先级：当同时发生具有抢占优先级相同的两个中断时，子优先级数值小的优先执行；

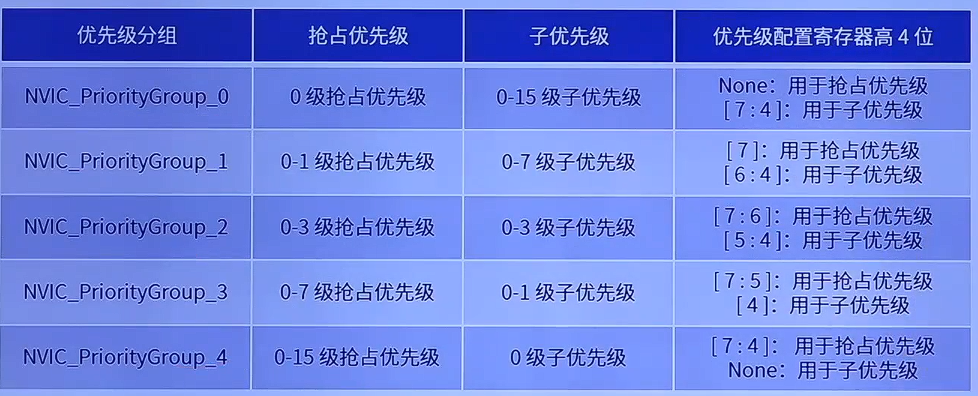

中断优先级分组：在UCOS-III 中一般使用“分组4”；
在这里插入图片描述
在HAL 库中，执行函数void HAL_NVIC_SetPriorityGrouping(uint32_t PriorityGroup)进行中断优先级分组，该函数集成在HAL_Init()中；

中断优先级分组设置特点：

  1. UCOS-III 中断管理范围，通过宏CPU_CFG_KA_IPL_BOUNDARY 设置，一般默认设置为4，即管理中断优先级范围为4 ~ 15；
  2. 中断优先级分组设置为分组4；

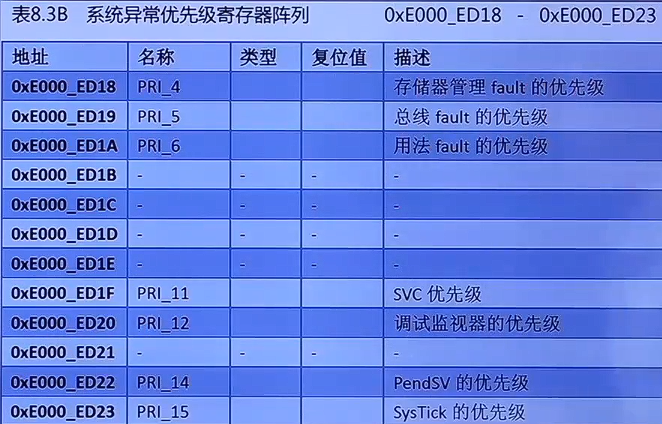

中断相关寄存器：SHPR1、SHPR2、SHPR3，下表截自《Cortex M3权威指南(中文)》第286页；

  1. SHPR1 寄存器起始地址：0xE000ED18；
  2. SHPR2 寄存器起始地址：0xE000ED1C；
  3. SHPR3 寄存器起始地址：0xE000ED20；
    在这里插入图片描述
    其中，PendSV 设置为最低优先级，SysTick 设置为UCOS-III 所管理的最高优先级；

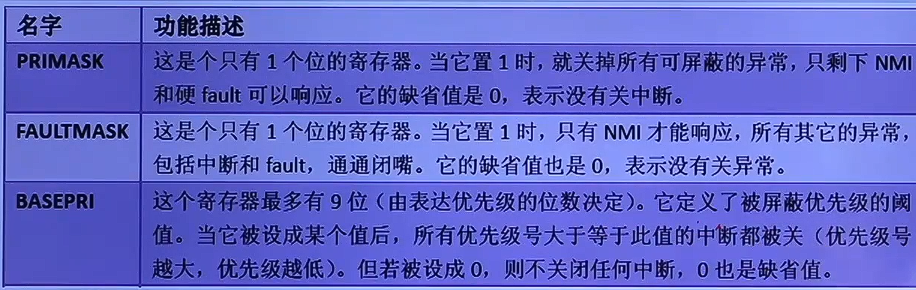

  4. 3个中断屏蔽寄存器：PRIMASK、FAULTMASK、BASEPRI：
    在这里插入图片描述
    在UCOS-III 中，中断屏蔽主要用到BASEPRI(关闭优先级高于设定阈值的中断)和PRIMASK(关闭所有中断)；
    在进入、退出临界区，实际操作的就是BASEPRI 寄存器；

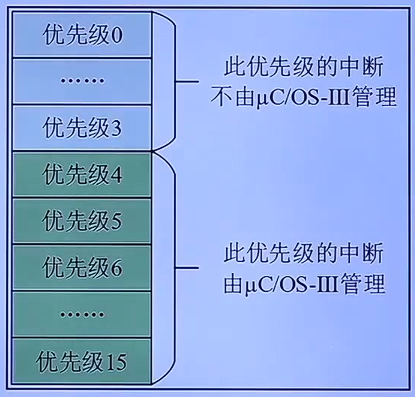

如：BASEPRI 设置为0x40(低4位无效)，即中断优先级在4 ~ 15内的中断都会被屏蔽，0 ~3 的中断优先级中断正常运行；
在这里插入图片描述

6.1 中断管理实验

  • 实验目的：
  1. 使用两个定时器，一个优先级为3，一个优先级为6，两个定时器每1秒，打印一段字符串，当关中断时，停止打印，开中断时继续打印；
  2. 中断优先级分组设置为分组4；
  3. 系统管理的中断优先级范围为4 ~ 15；，故上述优先级为3的定时器中断，UCOS-III 并不能对它进行管理；
  • 实验过程：
  1. 在“5.3 任务挂起与恢复实验”工程中基础上，删掉不要的task2、task3相关代码，只保留start_task、task1两个任务；
  2. 在main() 函数中找到HAL_Init() 函数并进入，将中断优先级分组改为分组4：
  /* Set Interrupt Group Priority */
  HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);
  1. 在“实验8-1 基本定时器中断实验”中找到驱动TIMER 文件夹，并将对应源文件、头文件添加到本代码工程中；
    在这里插入图片描述
  2. 编写定时器头文件代码：
#ifndef __BTIM_H
#define __BTIM_H

#include "./SYSTEM/sys/sys.h"

/******************************************************************************************/
/* 基本定时器 定义 */

/* TIMX 中断定义
 * 默认是针对TIM6/TIM7
 * 注意: 通过修改这4个宏定义,可以支持TIM1~TIM8任意一个定时器.
 */

/* TIM6 */
#define BTIM_TIMX_INT                       TIM6
#define BTIM_TIMX_INT_IRQn                  TIM6_DAC_IRQn
#define BTIM_TIMX_INT_IRQHandler            TIM6_DAC_IRQHandler
#define BTIM_TIMX_INT_CLK_ENABLE()          do{ __HAL_RCC_TIM6_CLK_ENABLE(); }while(0)   /* TIM6 时钟使能 */

/* TIM7 */
#define BTIM_TIM7_INT                       TIM7
#define BTIM_TIM7_INT_IRQn                  TIM7_IRQn
#define BTIM_TIM7_INT_IRQHandler            TIM7_IRQHandler
#define BTIM_TIM7_INT_CLK_ENABLE()          do{ __HAL_RCC_TIM7_CLK_ENABLE(); }while(0)   /* TIM7 时钟使能 */
/******************************************************************************************/

void btim_timx_int_init(uint16_t arr, uint16_t psc);    /* 基本定时器6 定时中断初始化函数 */
void btim_tim7_int_init(uint16_t arr, uint16_t psc);    /* 基本定时器7 定时中断初始化函数 */

#endif
  1. 定时器源文件中添加定时器句柄：
TIM_HandleTypeDef g_timx_handle;  /* 定时器6句柄 */
TIM_HandleTypeDef g_tim7_handle;  /* 定时器7句柄 */
  1. 设置定时器底层驱动，开启时钟，设置中断优先级：
{
    if (htim->Instance == BTIM_TIMX_INT)
    {
        BTIM_TIMX_INT_CLK_ENABLE();                     /* 使能TIM时钟 */
        HAL_NVIC_SetPriority(BTIM_TIMX_INT_IRQn, 6, 0); /* 抢占6，无子优先级，组4 */
        HAL_NVIC_EnableIRQ(BTIM_TIMX_INT_IRQn);         /* 开启ITM3中断 */
    }
    if (htim->Instance == BTIM_TIM7_INT)
    {
        BTIM_TIM7_INT_CLK_ENABLE();                     /* 使能TIM时钟 */
        HAL_NVIC_SetPriority(BTIM_TIM7_INT_IRQn, 3, 0); /* 抢占3，无子优先级，组4 */
        HAL_NVIC_EnableIRQ(BTIM_TIM7_INT_IRQn);         /* 开启ITM3中断 */
    }
}
  1. 编写中断服务函数与回调函数：
void BTIM_TIM7_INT_IRQHandler(void)
{
    HAL_TIM_IRQHandler(&g_tim7_handle); /* 定时器中断公共处理函数 */
}

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == BTIM_TIMX_INT)
    {
        printf("TIM6正在运行，优先级为6\r\n");
    }
    if (htim->Instance == BTIM_TIM7_INT)
    {
        printf("TIM7正在运行，优先级为3\r\n");
    }
}
  1. start_task：初始化cup 库，配置Systick 中断及优先级，创建task1任务；
  2. task1：中断测试任务，调用中断开/关函数来体现对中断的管理:
void task1(void *p_arg)
{
	OS_ERR err;
	uint8_t timer = 0;

	CPU_SR_ALLOC(); // 调用临界区时，该函数必须先调用

	while(1)
	{
		if(++timer == 5)
		{
			timer = 0;
			printf("关中断！！\r\n");
			CPU_CRITICAL_ENTER(); // 进入临界区，关中断
			delay_ms(5000); // 系统演示，而非UCOS-III 延时
			printf("开中断！！\r\n");
			CPU_CRITICAL_EXIT(); // 退出临界区()，开中断
		}
		OSTimeDly(1000,OS_OPT_TIME_DLY,&err);
	}
}

代码运行结果如下：关中断后，优先级为6的中断被关闭，而优先级为3的不受UCOS-III 影响；
在这里插入图片描述

ZLBF：B7gJ1dF5sP8rV2bN6zM0cH3kQ

7. 临界段代码保护及任务调度锁

7.1 临界段代码保护

临界段代码：又叫临界区代码，指那些必须完整运行，不能被打断的代码段；

临界段代码一般应用场合：

  1. 需严格按时序初始化的外设，如IIC、SPI 等；
  2. 系统本身的代码段；
  3. 用户设置的不想要被中断打断的代码块；

临界区的进入与退出调用以下代码，它们必须成对使用，不支持嵌套调用，使用时，应保持临界段耗时短：

CPU_SR_ALLOC(); // 调用临界区时，该函数必须先调用

CPU_CRITICAL_ENTER(); // 进入临界区，关中断

... /* 临界区代码 */

CPU_CRITICAL_EXIT(); // 退出临界区()，开中断

7.2 任务调度锁

任务调度锁用于对调度器上锁与解锁；当调度器上锁时，禁止任务调度，反之允许任务调度；

任务调度锁只是将调度器挂起，并不影响中断的执行，中断功能保持正常，但其他任务不能进行抢占运行；仅仅是防止任务之间的资源争夺；

任务调度上锁函数OSSchedLock()：允许嵌套调用，成对使用，上锁多少次，就需要对应解锁多少次；
任务调度解锁函数OSSchedUnlock()；

// 应用示例
OS_ERR err;

OSSchedLock(&err); /* 任务调度上锁 */

/* 代码块 */

OSSchedUnlock(&err); /* 任务调度解锁 */

8. 启动任务调度器

参考资料：《Cortex M3权威指南(中文)》、《Cortex M3与M4权威指南》、《UCOS-III开发指南》

UCOS-III 的初始化：通过函数OSInit() 实现，必须在调用任何其他UCOS-III 函数之前调用它；其内部流程如下：

  1. 对一些全局变量赋初始值；
  2. 初始化就绪列表、Tick 列表等；
  3. 创建3个系统任务：
    • 空闲任务：任务优先级最低，为31，当系统无其他就绪任务时，系统运行空闲任务，空闲任务不能被阻塞；
    • 统计任务：任务优先级为30，用于统计CPU 使用率和各个任务的堆栈使用量；如系统有一半时间运行空闲任务，一半时间运行其他任务，则CPU 使用率为50%；
    • 软件定时器任务：任务优先级为29，用于在特定时间段内处理单次或周期性的软件定时器；

启动任务调度器：通过函数OSStart();实现，只有当应用任务最少被创建1个时，才能启动任务调度器；其内部流程如下：

  1. 获取当前最高优先级任务；
  2. 将调度器运行状态标志设置为开启状态；
  3. 获取最高优先级任务的任务控制块；
  4. 调用OSStartHighRdy()，启动第一个任务，详见下面8.1 启动第一个任务；

前导置零指令：CPU_CntLeadZeros(OSPrioTbl[0])，系统通过该指令，获取当前就绪列表中有任务的最高优先级；

如下图，当前就绪列表中有任务的最高优先级为3，则指令返回值为3；
在这里插入图片描述
OSPrioTbl[] 见1.4 任务列表 - 就序列表；

8.1 启动第一个任务

开启任务调度器后，系统会挑优先级最高的任务进行启动，本质是将优先级最高的任务A 的寄存器值恢复到CPU 寄存器；任务A 的寄存器值，在其被创建时，就保存在任务堆栈里；

关于启动第一个任务的相关寄存器功能介绍，详见《Cortex M3权威指南(中文)》第27 页；

双堆栈指针：在裸机程序中，都只采用单堆栈指针MSP，而在OS 中，大多都采用双堆栈指针MSP 和PSP，保证系统安全运行；在UCOS-III中，程序在运行过程中需要一定的栈空间来保存局部变量等信息，当有信息被保存到栈中时，MCU 会自动更新SP 指针：

  1. 主堆栈指针(MSP)：在中断中使用，由OS 内核、异常服务例程以及所有需要特权访问的应用程序代码来使用；
  2. 进程堆栈指针(PSP)：在中断以外使用，用于常规应用程序代码(不处于异常服务例程中时)

8.2 任务切换

本质是CPU 寄存器的切换；

如任务A 切换到任务B，主要步骤为：(下面过程在PendSV中断中发生)：

  1. 暂停任务A 的执行，将此时任务A 的寄存器保存到任务堆栈，该过程叫保存现场；
  2. 将任务B 的被存于任务堆栈中的各个寄存器值恢复到CPU 寄存器中，该过程叫恢复现场；
    在这里插入图片描述

关于任务切换详见《UCOS-III开发指南》第八章

PendSV 中断的触发：执行UCOS-III 提供的函数OSSched()(任务中使用)、OSIntExit()(中断中使用)；

关于PendSV 中断触发的相关寄存器功能介绍，详见《Cortex M3权威指南(中文)》第131页；

8.3 时间片调度

时间片调度：同等优先级的任务轮流地享有相应的运行时间；在UCOS-III 中，一个时间片就等于SysTick 中断周期(一般SysTick 中断周期设置为1ms 一次)；

8.3.1 开启时间片调度函数OSSchedRoundRobinCfg()

该函数用于开启时间片调度，设置时间片的默认值；
在使用该函数前，要先使能宏OS_CFG_SCHED_ROUND_ROBIN_EN;
函数原型输入形参：

void  OSSchedRoundRobinCfg (CPU_BOOLEAN   en,
                            OS_TICK       dflt_time_quanta,
                            OS_ERR       *p_err)
  1. en：使能时间片调度，OS_TRUE使能，OS_FALSE失能；
  2. dflt_time_quanta：默认的时间片长度；若设置为0，则系统使用默认值OSCfg_TickRate_Hz / 10(由于STM32F1系列芯片OSCfg_TickRate_Hz为1000，故默认值为100个滴答定时器中断)；
  3. p_err：指向接收错误代码变量的指针；

8.3.2 时间片调度实验

  • 实验目的：
  1. 设计3个任务：start_task、task1、task2，其中task1、task2优先级都是2；
    • start_task：开启时间片调度，设置时间片的默认值，创建其他2个任务；
  2. task1、task2设置不同的时间片长度并通过窗口打印信息；
  • 实验过程：
  1. 使能宏OS_CFG_SCHED_ROUND_ROBIN_EN，默认是使能的；该宏定义在os.cfg.h中；
  2. 将task1、task2的优先级都改为2：
#define 	TASK1_PRIO       2
#define 	TASK2_PRIO       2
  1. 在滴答定时器初始化函数后面写入时间片调度函数：
	OS_CPU_SysTickInit(cnts);// 初始化滴答定时器
	OSSchedRoundRobinCfg (OS_TRUE,10,&err); // 使能时间片调度，并设置时间片默认长度为10个时间片
  1. 创建task1、task2：
	/* 创建task1 */
	task1_stack = (CPU_STK *)mymalloc(SRAMIN,TASK1_STACK_SIZE*sizeof(CPU_STK)); // 向系统申请内存
	OSTaskCreate ((OS_TCB*)        &task1_tcb,
								(CPU_CHAR*)      "task1",
								(OS_TASK_PTR)    task1,
								(void*)          0,
								(OS_PRIO)        TASK1_PRIO,
								(CPU_STK*)       task1_stack,// 以申请内存方式提供任务堆栈
								(CPU_STK_SIZE)   TASK1_STACK_SIZE/10,
								(CPU_STK_SIZE)   TASK1_STACK_SIZE,
								(OS_MSG_QTY)     0,
								(OS_TICK)        0, // 若设置为0，则使用前面所设置的时间片长度
								(void*)          0,
								(OS_OPT)         (OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR),
								(OS_ERR*)        &err);

	/* 创建task2 */
	task2_stack = (CPU_STK *)mymalloc(SRAMIN,TASK2_STACK_SIZE*sizeof(CPU_STK)); // 向系统申请内存
	OSTaskCreate ((OS_TCB*)        &task2_tcb,
								(CPU_CHAR*)      "task2",
								(OS_TASK_PTR)    task2,
								(void*)          0,
								(OS_PRIO)        TASK2_PRIO,
								(CPU_STK*)       task2_stack,// 以申请内存方式提供任务堆栈
								(CPU_STK_SIZE)   TASK2_STACK_SIZE/10,
								(CPU_STK_SIZE)   TASK2_STACK_SIZE,
								(OS_MSG_QTY)     0,
								(OS_TICK)        5,
								(void*)          0,
								(OS_OPT)         (OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR),
								(OS_ERR*)        &err);
  1. 编写task1、task2任务函数：
/* task1 */
void task1(void *p_arg)
{
	uint32_t task1_num = 0;
	CPU_SR_ALLOC(); // 调用临界区时，该函数必须先调用

	while(1)
	{
			CPU_CRITICAL_ENTER(); // 进入临界区，关中断
			printf("task1运行次数：%d\r\n",++task1_num);
		  delay_ms(1);
			CPU_CRITICAL_EXIT(); // 退出临界区()，开中断
	}

}

/* task2 */
void task2(void *p_arg)
{
	uint32_t task2_num = 0;
	CPU_SR_ALLOC(); // 调用临界区时，该函数必须先调用

	while(1)
	{
			CPU_CRITICAL_ENTER(); // 进入临界区，关中断
			printf("task2运行次数：%d\r\n",++task2_num);
		  delay_ms(1);
			CPU_CRITICAL_EXIT(); // 退出临界区()，开中断
	}
}

代码运行结果如下：task1
在这里插入图片描述

ZLBF：2mQ5sV9bF1jH7dG3kP6rT0zX

参考：

  • 正点原子精英V2资料；
# stm32 # 嵌入式硬件 # 单片机
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

二手智能音箱数据擦除实测：为什么你的翻新设备仍在泄露前任用户隐私？

avatar AI硬件创业社区
cover

工业传感节点为何总在OTA变砖？从STM32读保护与TuyaOS配网诊断拆解双保险设计

avatar AI硬件创业社区
cover

I2S时钟抖动毁掉语音识别：示波器上哪些波形算致命缺陷？

avatar AI硬件创业社区
