4.STM32H743内存保护单元（MPU）
STM32H743的MPU（Memory Protection Unit，内存保护单元）是内核级的硬件安全机制，核心作用是划分内存区域限制访问权限（比如只读/只写/可执行）、校验访问主体（CPU特权/非特权模式），防止程序错误（如数组越界、野指针）或恶意代码破坏关键内存（如内核数据、外设寄存器），是提升系统稳定性和安全性的核心组件。代码量较大/多任务，担心内存错误导致崩溃；有安全/稳定要求（商用、
一、介绍MPU
STM32H743的MPU（Memory Protection Unit，内存保护单元）是内核级的硬件安全机制，核心作用是划分内存区域、限制访问权限（比如只读/只写/可执行）、校验访问主体（CPU特权/非特权模式），防止程序错误（如数组越界、野指针）或恶意代码破坏关键内存（如内核数据、外设寄存器），是提升系统稳定性和安全性的核心组件。
内核外设，所以在STM32的参考手册中没有相关介绍。需要去看ARM内核手册。
一、MPU的核心基础
1. MPU的归属与核心能力
STM32H743基于ARM Cortex-M7内核，MPU是Cortex-M7内核的标配模块主要能力：
划分最多8个主区域（Region） + 支持子区域（Subregion）细分（每个主区域可拆分为8个子区域）；
对每个区域设置访问权限（特权/非特权、读/写/执行）；
检测非法访问（如非特权代码写内核数据、执行RAM中的数据），触发硬件故障中断（HardFault）；
支持不同内存类型（Normal/Device/Strongly Ordered）的属性配置（匹配总线访问特性）。
2. 关键概念
|
术语 |
通俗解释 |
|
特权模式（Privileged） |
内核的“管理员模式”，能访问所有内存/外设，通常是操作系统内核、中断服务程序运行的模式 |
|
非特权模式（Unprivileged） |
内核的“普通用户模式”，只能访问MPU允许的内存，通常是应用任务运行的模式 |
|
主区域（Region） |
MPU划分的最小独立内存块，最小粒度32字节，且地址必须是“区域大小的整数倍” |
|
子区域（Subregion） |
把1个主区域拆成8个相等的小块，可单独禁用某几个子区域（灵活适配不规则内存） |
|
内存类型 |
Normal（普通内存，如SRAM）、Device（外设寄存器）、Strongly Ordered（严格有序） |
|
XN（Execute Never） |
“禁止执行”，标记该区域不能作为代码运行（防止RAM中注入恶意代码执行） |
二、STM32H743的内存布局
H743的核心内存区域，MPU保护的对象就是这些区域：
|
内存类型 |
地址范围（核心） |
用途 |
保护需求示例 |
|
ITCM RAM |
0x00000000 - 0x0007FFFF |
指令缓存RAM（可执行） |
禁止非特权写、允许执行 |
|
DTCM RAM |
0x20000000 - 0x2007FFFF |
数据缓存RAM |
禁止执行（XN）、特权可写 |
|
AXI SRAM |
0x24000000 - 0x240FFFFF |
高速数据RAM |
非特权只读、禁止执行 |
|
SRAM1/2/3 |
0x30000000 - 0x300FFFFF |
通用数据RAM |
按任务划分访问权限 |
|
外设寄存器 |
0x40000000 - 0x5FFFFFFF |
外设控制/状态寄存器 |
仅特权可写、禁止执行 |
|
Flash |
0x08000000 - 0x08FFFFFF |
程序存储 |
禁止非特权写、允许执行 |
三、MPU的核心配置步骤
MPU配置的核心是“定义区域→设置权限→使能MPU”，以下是基于HAL库的极简示例（核心逻辑）：
步骤1：禁用MPU（配置前必须）
MPU_Disable(); // 内核函数，禁用MPU步骤2：配置一个内存区域（示例：保护AXI SRAM）
MPU_Region_InitTypeDef MPU_InitStruct = {0};
// 1. 配置区域基本信息
MPU_InitStruct.Enable = MPU_REGION_ENABLE; // 使能该区域
MPU_InitStruct.Number = MPU_REGION_NUMBER0; // 选择第0个主区域
MPU_InitStruct.BaseAddress = 0x24000000; // 区域起始地址（AXI SRAM起始）
MPU_InitStruct.Size = MPU_REGION_SIZE_1MB; // 区域大小（1MB，匹配AXI SRAM）
MPU_InitStruct.SubRegionDisable = 0x00; // 不禁用任何子区域（8个子区域都启用）
MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL0; // 内存类型扩展字段（Normal内存）
// 2. 配置访问权限
MPU_InitStruct.AccessPermission = MPU_REGION_PRIV_RW_UNPRIV_RO; // 特权可读写、非特权只读
MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_DISABLE; // 禁止执行（XN=1）
MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE; // 非共享（SRAM独占）
MPU_InitStruct.IsCacheable = MPU_ACCESS_CACHEABLE; // 可缓存（提升性能）
MPU_InitStruct.IsBufferable = MPU_ACCESS_BUFFERABLE; // 可缓冲
// 3. 应用配置
HAL_MPU_ConfigRegion(&MPU_InitStruct);步骤3：使能MPU（配置完成后）
// 使能MPU，同时允许特权模式访问默认区域（未配置的区域）
MPU_Enable(MPU_PRIVILEGED_DEFAULT);四、避坑点
1. 区域地址/大小必须对齐
起始地址必须是“区域大小的整数倍”（比如配置1MB区域，地址必须是0x24000000、0x24100000等，不能是0x24000001）；
区域大小只能选内核支持的固定值（32B、64B、128B、256B、512B、1KB、2KB…最大4GB），不能自定义。
2. 禁用MPU后，所有保护失效
调试阶段如果触发HardFault，可先禁用MPU排查是否是MPU权限配置错误；
产品发布前必须确保MPU使能，且权限配置严谨。
3. 中断服务程序（ISR）运行在特权模式
ISR默认是特权模式，所以MPU对ISR的限制仅看“特权权限”，需确保ISR访问的内存有特权权限；
如果ISR需要写某块RAM，该区域的特权权限必须设为RW（读写）。
4. XN位（禁止执行）必须开启数据区
所有数据RAM（DTCM、AXI SRAM、SRAM1/2/3）都要设置DisableExec = 1，防止黑客将代码注入RAM并执行；
Flash区域通常开启执行（DisableExec=0），但要禁止非特权写。
5. 触发HardFault？先查MPU
如果程序跑飞触发HardFault，优先检查：
是否访问了MPU禁止的区域（如非特权写只读区域）；
区域地址/大小是否对齐；
权限配置是否与访问行为冲突（如执行RAM中的数据）。
五、使用建议
简单场景：
配置“保护Flash禁止非特权写”+“保护RAM禁止执行”，这是最基础且必要的配置；
用调试器（如ST-Link）查看HardFault的栈信息，定位MPU违规的具体地址。
结合RTOS使用：
如果用FreeRTOS等RTOS，可给不同任务分配非特权模式，通过MPU隔离任务内存，防止一个任务崩溃影响整个系统；
RTOS的内核部分运行在特权模式，仅开放必要的内存区域给非特权任务。
二、什么场景下使用MPU
STM32H743的MPU（内存保护单元）不是“所有场景都必须用”，而是针对需要提升系统稳定性、安全性、可靠性的场景 设计的硬件机制。
一、核心场景1：防止程序错误导致的系统崩溃（最常用）
适用场景
程序中有数组越界、野指针、栈溢出等常见bug；
复杂项目（如多任务、大代码量）中，难以通过纯软件排查所有内存错误；
产品要求“不能因为局部代码错误导致整机死机”（如工业控制、智能家居）。
具体例子
- 保护关键数据区：比如把存储系统参数的SRAM区域配置为“仅特权模式可写”，非特权的应用代码即使出错，也无法篡改关键参数（如校准值、设备ID）；
- 禁止RAM执行代码：所有数据RAM（DTCM、AXI SRAM）开启
XN（禁止执行），即使野指针把数据覆盖成指令，CPU也无法执行，避免程序跑飞成随机指令； - 限制栈大小：给任务栈分配独立的MPU区域，一旦栈溢出访问到区域外内存，立即触发HardFault，提前定位问题（而非系统静默崩溃）。
配置思路
// 示例：保护系统参数区（0x30000000-0x30000FFF，4KB）
MPU_InitStruct.BaseAddress = 0x30000000;
MPU_InitStruct.Size = MPU_REGION_SIZE_4KB;
MPU_InitStruct.AccessPermission = MPU_REGION_PRIV_RW_UNPRIV_RO; // 非特权只读
MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_DISABLE;二、核心场景2：隔离特权/非特权代码（适配RTOS/多任务）
适用场景
使用FreeRTOS、RT-Thread等RTOS，需要“任务隔离”（一个任务崩溃不影响其他任务/内核）；
系统分为“内核层（特权）”和“应用层（非特权）”，需限制应用层的访问范围；
第三方代码/用户自定义代码运行在非特权模式，防止其破坏系统内核。
具体例子
- RTOS任务隔离：给每个应用任务分配独立的MPU区域（如任务栈、任务私有数据），仅开放该任务需要的内存/外设，即使任务出错，也只能触发自身的HardFault，内核和其他任务仍能正常运行；
- 内核保护：把RTOS内核代码/数据所在的Flash/SRAM配置为“仅特权模式访问”，非特权任务无法修改内核的TCB（任务控制块）、调度器等关键数据；
- 外设隔离：比如让“电机控制任务”仅能访问TIM/PWM外设寄存器，“通信任务”仅能访问UART/SPI外设寄存器，防止越权操作外设。
配置思路
// 示例：非特权任务仅能访问UART4外设寄存器（0x40004C00-0x40004FFF，16KB）
MPU_InitStruct.BaseAddress = 0x40004C00;
MPU_InitStruct.Size = MPU_REGION_SIZE_16KB;
MPU_InitStruct.AccessPermission = MPU_REGION_PRIV_RW_UNPRIV_RW; // 非特权可读写
MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_DISABLE;
MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL1; // Device内存（外设寄存器）三、核心场景3：提升系统安全性（防篡改/防注入）
适用场景
产品面向商用/工业场景，需要防止恶意代码注入、关键代码/数据被篡改；
符合功能安全要求（如IEC 61508），需通过硬件机制降低故障风险；
存储敏感数据（如密钥、密码）的内存区域需要严格保护。
具体例子
- Flash写保护：把存储程序的Flash区域配置为“仅特权模式可写（烧录/升级时），日常运行时设为只读”，防止非特权代码篡改程序；
- 敏感数据区只读：把存储密钥的RAM区域配置为“仅特权模式可写（初始化时），运行时设为只读”，非特权代码只能读取、无法修改；
- 禁止外设寄存器非特权写：所有外设寄存器默认设为“仅特权可写”，仅开放必要外设给非特权代码，防止恶意修改外设配置（如关闭看门狗）。
配置思路
// 示例：Flash程序区（0x08000000-0x080FFFFF，1MB）日常只读
MPU_InitStruct.BaseAddress = 0x08000000;
MPU_InitStruct.Size = MPU_REGION_SIZE_1MB;
MPU_InitStruct.AccessPermission = MPU_REGION_PRIV_RO_UNPRIV_RO; // 全只读
MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE; // 允许执行（程序区）四、核心场景4：适配不同内存类型的访问规则
适用场景
系统中混合使用Normal（SRAM）、Device（外设）、Strongly Ordered（特殊外设）内存；
需要优化内存访问性能（如开启缓存），同时保证外设访问的正确性（禁止缓存）。
具体例子
- SRAM开启缓存：Normal类型的SRAM配置为“可缓存、可缓冲”，提升访问速度；
- 外设寄存器禁止缓存：Device类型的外设寄存器配置为“不可缓存、不可缓冲”，确保读写操作立即生效（避免缓存导致的外设控制延迟）；
- 严格有序内存保护：对DMA、以太网等高速外设的内存区域配置为“共享、不可缓存”，防止数据一致性问题。
配置思路
// 示例：外设寄存器区（0x40000000-0x400FFFFF，16MB）禁止缓存
MPU_InitStruct.BaseAddress = 0x40000000;
MPU_InitStruct.Size = MPU_REGION_SIZE_16MB;
MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL1; // Device内存
MPU_InitStruct.IsCacheable = MPU_ACCESS_NOT_CACHEABLE; // 禁止缓存
MPU_InitStruct.IsBufferable = MPU_ACCESS_NOT_BUFFERABLE; // 禁止缓冲
MPU_InitStruct.AccessPermission = MPU_REGION_PRIV_RW_UNPRIV_RO;五、什么时候可以不用MPU？
- 简单的裸机项目（如LED闪烁、串口打印），代码量小、无内存安全风险；
- 纯调试阶段，优先排查代码逻辑bug，再考虑MPU保护；
- 对性能要求极致且无安全需求（如纯算法运算），MPU的少量开销可忽略，但建议至少开启“禁止RAM执行”。
总结：MPU使用场景的核心判断
只要你的项目满足以下任一条件，就建议使用MPU：
- 代码量较大/多任务，担心内存错误导致崩溃；
- 有安全/稳定要求（商用、工业、功能安全）；
- 使用RTOS，需要任务隔离；
- 存储敏感数据/运行第三方代码。
二、寄存器
MPU的寄存器说明截取自《STM32H7编程手册》
|
列名 |
注解 |
|
Address |
这个寄存器在处理器里的“地址”（你要操作这个寄存器，就得通过这个地址找到它） |
|
Name |
寄存器的名字（比如 |
|
Type |
寄存器的操作类型： |
|
Required privilege |
操作这个寄存器需要的权限：这里都是“Privileged（特权级）”——只有系统级代码（比如内核）能操作，普通应用程序没权限 |
|
Reset value |
处理器刚上电（复位）时，这个寄存器里默认的值 |
|
Description |
这个寄存器是干嘛用的 |
MPU的作用是 给内存划分“区域”，给每个区域设置权限（比如哪些代码能读/写/执行这块内存），下面是实现这个功能的核心寄存器：
MPU_TYPE（地址0xE000ED90）-
- 类型是“只读”，复位值是
0x00000800 - 作用：告诉你这个处理器的MPU有啥功能（比如支持多少个内存区域），是“MPU的身份信息”
- 类型是“只读”，复位值是
MPU_CTRL（地址0xE000ED94）-
- 类型是“读写”，复位值是
0x00000000（默认是0，代表MPU没开启） - 作用：控制MPU的开关（比如写1开启MPU，写0关闭）
- 类型是“读写”，复位值是
MPU_RNR（地址0xE000ED98）-
- 类型是“读写”
- 作用：选择你要配置的“内存区域编号”（比如你要配置第1个区域，就往这里写1）
MPU_RBAR（地址0xE000ED9C）-
- 类型是“读写”
- 作用：设置你选中的那个内存区域的起始地址（比如你要保护
0x20000000开始的内存，就把这个地址写进来）
MPU_RASR（地址0xE000EDA0）-
- 类型是“读写”
- 作用：设置这个内存区域的大小和权限（比如这块内存是1KB，还是只能读不能写）
剩下的MPU_RBAR_A1、MPU_RASR_A1这些，是前面MPU_RBAR/MPU_RASR的“别名寄存器”——功能和对应的主寄存器一样，只是地址不同，方便快速配置多个区域。
比较重要的两个寄存器是：MPU_RASR 和控制寄存器。

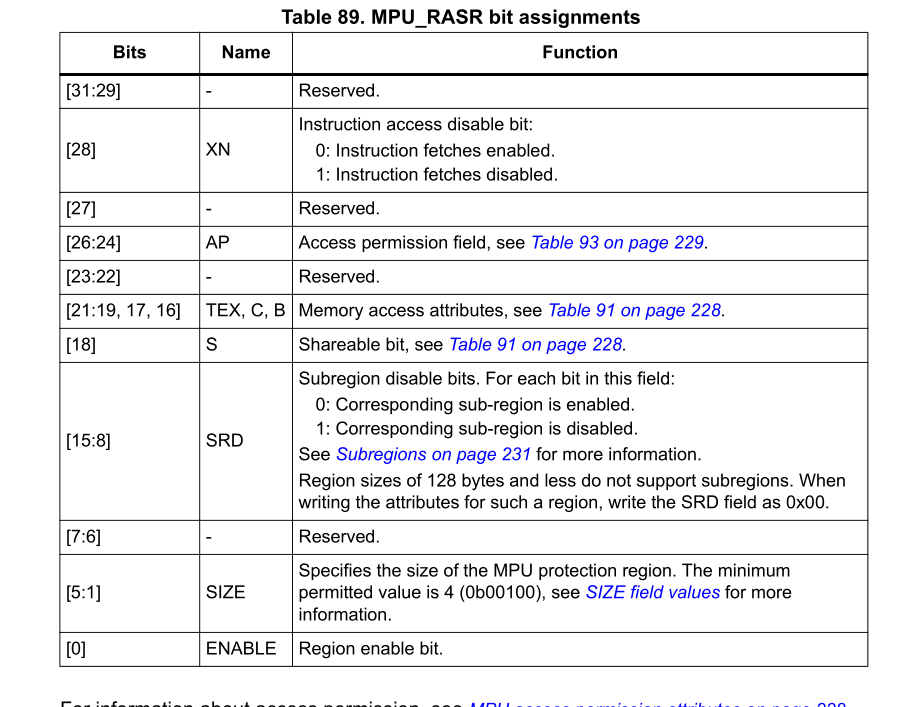

MPU_RASR：

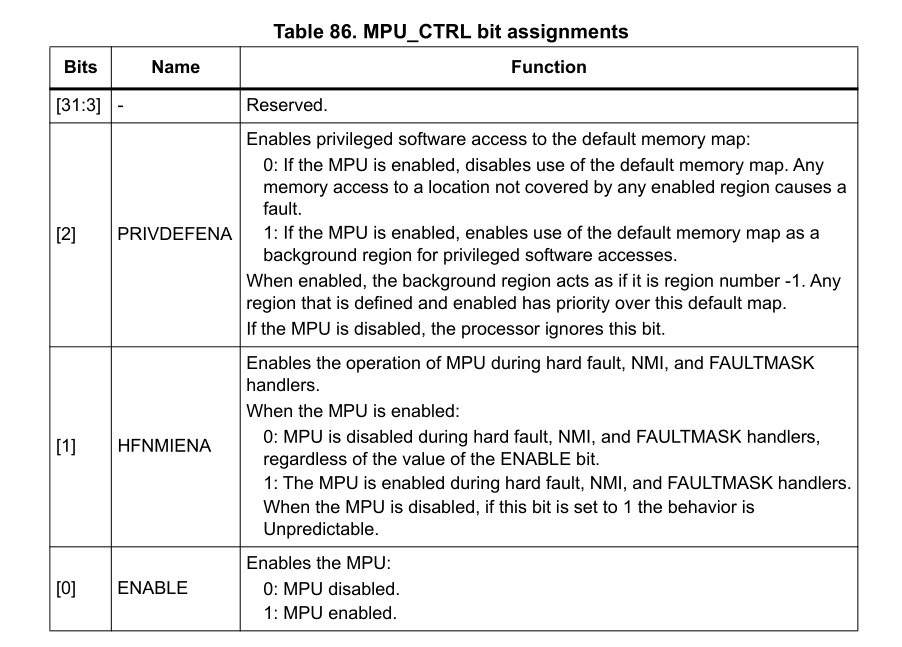

控制寄存器：
三、代码
/*
* Copyright (c) 2006-2018, RT-Thread Development Team
*
* SPDX-License-Identifier: Apache-2.0
*
* Change Logs:
* Date Author Notes
* 2019-04-14 whj4674672 first version
*/
#include <rtthread.h>
#include "stm32h7xx.h"
/**
* @brief 设置某个区域的MPU保护
* @param baseaddr:MPU保护区域的起始地址(虚拟地址)
* @param size:MPU保护区域的大小(以32位的方式,单位为字节),可取的值参考:CORTEX_MPU_Region_Size
* @param rnum:MPU保护区编号,范围:0~7,总共可指定8个保护区,可取的值参考:CORTEX_MPU_Region_Number
* @param de:禁止指令执行;0,允许指令执行;1,禁止指令执行
* @param ap:访问权限,取值范围参考:可取的值参考:CORTEX_MPU_Region_Permission_Attributes
* @arg MPU_REGION_NO_ACCESS,无访问(特权&用户都不允许访问)
* @arg MPU_REGION_PRIV_RW,仅支持特权读写访问
* @arg MPU_REGION_PRIV_RW_URO,禁止用户写访问(特权可读写访问)
* @arg MPU_REGION_FULL_ACCESS,全访问(特权&用户都可访问)
* @arg MPU_REGION_PRIV_RO,仅支持特权读访问
* @arg MPU_REGION_PRIV_RO_URO,只读(特权&用户都不允许写)
* @arg 更多:STM32F7参考手册,4.6节Table 89.
* @param sen : 是否支持共享;MPU_ACCESS_NOT_SHAREABLE,不支持;MPU_ACCESS_SHAREABLE,支持
* @param cen : 是否支持cache;MPU_ACCESS_NOT_CACHEABLE,不支持;MPU_ACCESS_CACHEABLE,支持
* @param ben : 是否支持buffer;MPU_ACCESS_NOT_BUFFERABLE,不支持;MPU_ACCESS_BUFFERABLE,支持
* @retval 0,成功.
* 其他,失败.
*/
uint8_t mpu_set_protection(uint32_t baseaddr, uint32_t size, uint32_t rnum, uint8_t de, uint8_t ap, uint8_t sen, uint8_t cen, uint8_t ben)
{
MPU_Region_InitTypeDef mpu_region_init_handle;
HAL_MPU_Disable(); /* 设置MPU之前先关闭MPU,设置完成以后再使能MPU */
mpu_region_init_handle.Enable = MPU_REGION_ENABLE; /* 使能这个保护区 */
mpu_region_init_handle.Number = rnum; /* 设置保护区 */
mpu_region_init_handle.BaseAddress = baseaddr; /* 设置基地址 */
mpu_region_init_handle.DisableExec = de; /* 是否允许指令执行 */
mpu_region_init_handle.Size = size; /* 设置保护区大小 */
mpu_region_init_handle.SubRegionDisable = 0X00; /* 禁止子区域 */
mpu_region_init_handle.TypeExtField = MPU_TEX_LEVEL0; /* 设置类型扩展域为level0 */
mpu_region_init_handle.AccessPermission = (uint8_t)ap; /* 设置访问权限, */
mpu_region_init_handle.IsShareable = sen; /* 是否共享 */
mpu_region_init_handle.IsCacheable = cen; /* 是否开启cache? */
mpu_region_init_handle.IsBufferable = ben; /* 是否开启buffer */
HAL_MPU_ConfigRegion(&mpu_region_init_handle); /* 设置MPU */
HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT); /* 开启MPU */
return 0;
}
/**
* @brief 设置需要保护的存储器区域
* @param 无
* @note ʺ对部分存储器区域进行MPU保护,防止误操作导致硬件异常
* 因为LCD等不一定支持cache,避免存取显示数据错误等情况.
*/
int mpu_memory_protection(void)
{
/* 保护第1个DTCM,共128K字节 */
mpu_set_protection( 0x20000000, /* 基地址 */
MPU_REGION_SIZE_128KB, /* 长度 */
MPU_REGION_NUMBER1, 0, /* NUMER1,允许指令执行 */
MPU_REGION_FULL_ACCESS, /* 全访问 */
MPU_ACCESS_NOT_SHAREABLE, /* 禁止共享 */
MPU_ACCESS_CACHEABLE, /* 允许cache */
MPU_ACCESS_BUFFERABLE); /* 允许缓存 */
/* 保护第2个AXI SRAM,共512K字节 */
mpu_set_protection( 0x24000000, /* 基地址 */
MPU_REGION_SIZE_512KB, /* 长度 */
MPU_REGION_NUMBER2, 0, /* NUMER2,允许指令执行 */
MPU_REGION_FULL_ACCESS, /* 全访问 */
MPU_ACCESS_SHAREABLE, /* 允许共享 */
MPU_ACCESS_CACHEABLE, /* 允许cache */
MPU_ACCESS_NOT_BUFFERABLE); /* 禁止缓存 */
/* 保护第3个SRAM1~SRAM3,共512K字节 */
mpu_set_protection( 0x30000000, /* 基地址 */
MPU_REGION_SIZE_512KB, /* 长度 */
MPU_REGION_NUMBER3, 0, /* NUMER3,允许指令执行 */
MPU_REGION_FULL_ACCESS, /* 全访问 */
MPU_ACCESS_NOT_SHAREABLE, /* 禁止共享 */
MPU_ACCESS_CACHEABLE, /* 允许cache */
MPU_ACCESS_BUFFERABLE); /* 允许缓存 */
/* 保护第4个SRAM4,共64K字节 */
mpu_set_protection( 0x38000000, /* 基地址 */
MPU_REGION_SIZE_64KB, /* 长度 */
MPU_REGION_NUMBER4, 0, /* NUMER4,允许指令执行 */
MPU_REGION_FULL_ACCESS, /* 全访问 */
MPU_ACCESS_NOT_SHAREABLE, /* 禁止共享 */
MPU_ACCESS_CACHEABLE, /* 允许cache */
MPU_ACCESS_BUFFERABLE); /* 允许缓存 */
/* 保护MCU LCD屏所在的FMC存储区域,共64M字节 */
mpu_set_protection( 0x60000000, /* 基地址 */
MPU_REGION_SIZE_64MB, /* 长度 */
MPU_REGION_NUMBER5, 0, /* NUMER5,允许指令执行 */
MPU_REGION_FULL_ACCESS, /* 全访问 */
MPU_ACCESS_NOT_SHAREABLE, /* 禁止共享 */
MPU_ACCESS_NOT_CACHEABLE, /* 禁止cache */
MPU_ACCESS_NOT_BUFFERABLE); /* 禁止缓存 */
/* 保护SDRAM存储区域,共32M字节 */
mpu_set_protection( 0xC0000000, /* 基地址 */
MPU_REGION_SIZE_32MB, /* 长度 */
MPU_REGION_NUMBER6, 0, /* NUMER6,允许指令执行 */
MPU_REGION_FULL_ACCESS, /* 全访问 */
MPU_ACCESS_NOT_SHAREABLE, /* 禁止共享 */
MPU_ACCESS_CACHEABLE, /* 允许cache */
MPU_ACCESS_BUFFERABLE); /* 允许缓存 */
/* 保护第7个NAND FLASH存储区域,共256M字节 */
mpu_set_protection( 0x80000000, /* 基地址 */
MPU_REGION_SIZE_256MB, /* 长度 */
MPU_REGION_NUMBER7, 1, /* NUMER7,禁止指令执行 */
MPU_REGION_FULL_ACCESS, /* 全访问 */
MPU_ACCESS_NOT_SHAREABLE, /* 禁止共享 */
MPU_ACCESS_NOT_CACHEABLE, /* 禁止cache */
MPU_ACCESS_NOT_BUFFERABLE); /* 禁止缓存 */
return 0;
}
INIT_BOARD_EXPORT(mpu_memory_protection);
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
33
0- 0
已为社区贡献18条内容
所有评论(0)
