STM32 的 ADC 单通道（AD 单通道），核心是：只对 1 路模拟信号进行采样、保持、逐次逼近转换，最终得到 12 位数字量。以最常用的 STM32F103（12 位 SAR ADC） 为例，原理如下：

一、硬件结构（单通道路径）

1.模拟输入通道
◦ 外部信号（如传感器、电位器）→ 对应 GPIO 引脚（如 PA0 → ADC1_IN0）。
◦ GPIO 必须设为 模拟输入 AIN（禁用施密特触发器，避免数字电平干扰）。
2. 通道选择（多路开关 MUX）
◦ 单通道 = 固定选通 1 路（如 IN0），不切换其他通道。
3. 采样保持（S/H）
◦ 内部电容对输入电压快速充电，锁定电压值，保证转换期间电压稳定。
◦ 采样时间由寄存器（SMPR）配置（越长越稳定、越慢）。

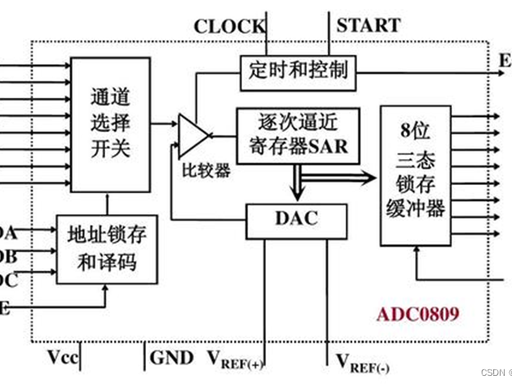

4. 逐次逼近核心（SAR ADC）
◦ 12 位 DAC + 比较器 + 逐次逼近寄存器（SAR）。
◦ 用 二分法 从最高位（MSB）到最低位（LSB）逐位试探、比较。
5. 参考电压
◦ 范围：VREF–（0V）～ VREF+（通常 3.3V）
◦ 1 位精度 ≈ 3.3V / 4095 ≈ 0.806mV

二、单通道转换全过程（单次模式）
信号流：模拟电压 → 采样保持 → 12 次逐次比较 → 12 位数字 → DR 寄存器 → 读取
1. 启动（软件触发）
• 置位启动位，ADC 开始工作。
2. 采样阶段
• 开关闭合，内部电容快速跟随输入电压。
• 达到采样时间后，开关断开 → 电压被保持。
3. 逐次逼近（12 个 ADC 时钟）
以 输入 2.0V、量程 0~3.3V 为例：
1. 第 1 次（bit11）：试 1.65V（½ 量程）
◦ 2.0V > 1.65V → bit11 = 1
2. 第 2 次（bit10）：试 2.475V（¾ 量程）
◦ 2.0V < 2.475V → bit10 = 0
3. 第 3 次（bit9）：试 2.0625V（⅝ 量程）
◦ 2.0V < 2.0625V → bit9 = 0
4. …… 重复 12 次……
5. 最终得到 12 位二进制码（如 110011001100）
4. 转换结束
• EOC 标志置 1。
• 结果存入 DR 寄存器（0～4095）。

5. 读取与换算

uint16_t adc_val = ADC_GetConversionValue(ADC1);
float voltage = adc_val * 3.3f / 4095.0f;

三、单通道两种常用模式
1. 单次转换（非扫描）
• 触发 → 转 1 次 → 停止 → 等待下次触发。
• 适合：定时采样、低功耗、按需读取。

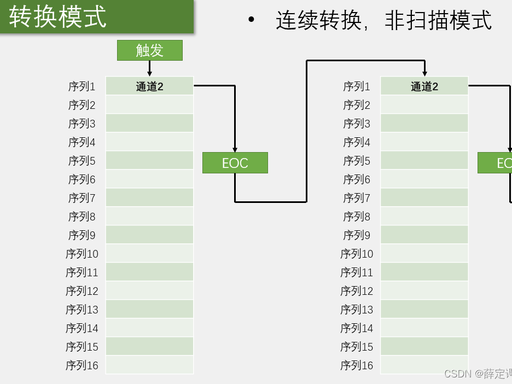

2. 连续转换（非扫描）
• 启动后 自动循环转换，不断更新 DR。
• 适合：高速连续采集、实时监测。

单通道 = 非扫描模式（扫描模式用于多通道轮流切换）。
四、单通道要点总结
• 只测一路：始终固定一个通道（如 IN0）。
• 12 位：结果 0～4095，对应 0～3.3V。
• 逐次逼近：12 次二分比较，速度快、精度高。
• 模式：单次（省电）/ 连续（高速）。
• 关键配置：GPIO 设 AIN、通道选择、采样时间、触发方式。
五、一句话记原理
单路模拟信号 → 采样保持 → 12 位逐次逼近 → 数字量 0~4095 → 换算为实际电压。

六.采样保持是怎么做的？

1. 什么是采样保持（S/H）？
简单说：ADC 转换需要时间，而电压可能在变。
采样保持就是：先 “抓住” 这一刻的电压，把它固定住，再慢慢转成数字。
它内部有一个小电容。
2. 内部电容对输入电压快速充电
• 外部电压进来
• 开关闭合 → 电容迅速充电
• 电容电压跟着输入电压变
这一步叫 采样（Sample）。
3. 锁定电压值，保证转换期间电压稳定
充好电后：
• 开关断开
• 电容就像一个小电池，电压保持不变
这一步叫 保持（Hold）。
为什么要这样？因为 ADC 逐次比较需要十几个时钟周期。如果电压在转换过程中变了，结果就错了。所以必须先固定电压，再转换。
4. 采样时间由 SMPR 寄存器配置
SMPR = Sample Time Register用来设置：采样多久再断开开关
• 采样时间短→ 充电可能不充分→ 电压不准→ 速度快
• 采样时间长→ 电容充得更满、更接近真实电压→ 更稳定、更准→ 速度变慢
所以：采样时间越长越稳定、越慢就是这个意思。
5. 一句话总结采样保持
先快速抓住电压（采样），再把电压钉住不动（保持），让 ADC 有时间慢慢转换，保证结果不乱跳。

七.通道与规则序列

一、先搞懂共同的基础概念
1. 什么是「通道」？
ADC 通道 = 单片机上的模拟输入引脚，每个通道对应一个引脚（比如 ADC1_IN2 对应 PA2），用来读外部的模拟电压信号（比如电位器、传感器）。
2. 什么是「序列 1~16」？
这 16 个位置叫规则序列，是用来定义「ADC 转换的顺序和通道」的。你可以把不同通道按顺序填进去，ADC 就会按这个顺序依次转换。

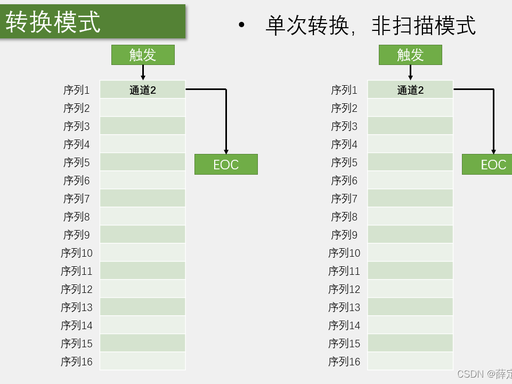

二、模式 1：单次转换 + 非扫描模式（你图里的模式）
核心逻辑：一次触发，只转换 1 个通道
• 你只需要把要转换的通道（比如「通道 2」）填到 序列 1 里，序列 2~16 空着就行。
• 触发信号来了之后：
1. ADC 只执行「序列 1」里的通道（通道 2），进行一次采样和转换。
2. 转换完成后，立刻置位 EOC（转换结束标志），然后 ADC 就停止工作，等下一次触发。
• 序列 2~16 里的内容完全不会被执行，因为非扫描模式只认序列 1。
一句话总结：
单通道、单次采样，用完就停，只看序列 1。

三、模式 2：扫描模式（多通道用的）
核心逻辑：一次触发，按序列顺序转换多个通道
• 你可以把多个通道按顺序填到序列 1~N 里（比如序列 1 = 通道 2、序列 2 = 通道 5、序列 3 = 通道 7……），最多支持 16 个。
• 触发信号来了之后：
1. ADC 从序列 1 开始，依次转换每个序列里的通道（通道 2 → 通道 5 → 通道 7 → ……）。
2. 每转换完一个通道，数据会自动存到对应的寄存器里。
3. 当所有序列里的通道都转换完成，才会置位 EOC（也可以配置成每转换完一个就触发中断）。
• 序列里有几个通道，就会按顺序转换几个，不会漏。
一句话总结：
多通道、批量采样，按序列顺序跑，跑完所有通道才结束。

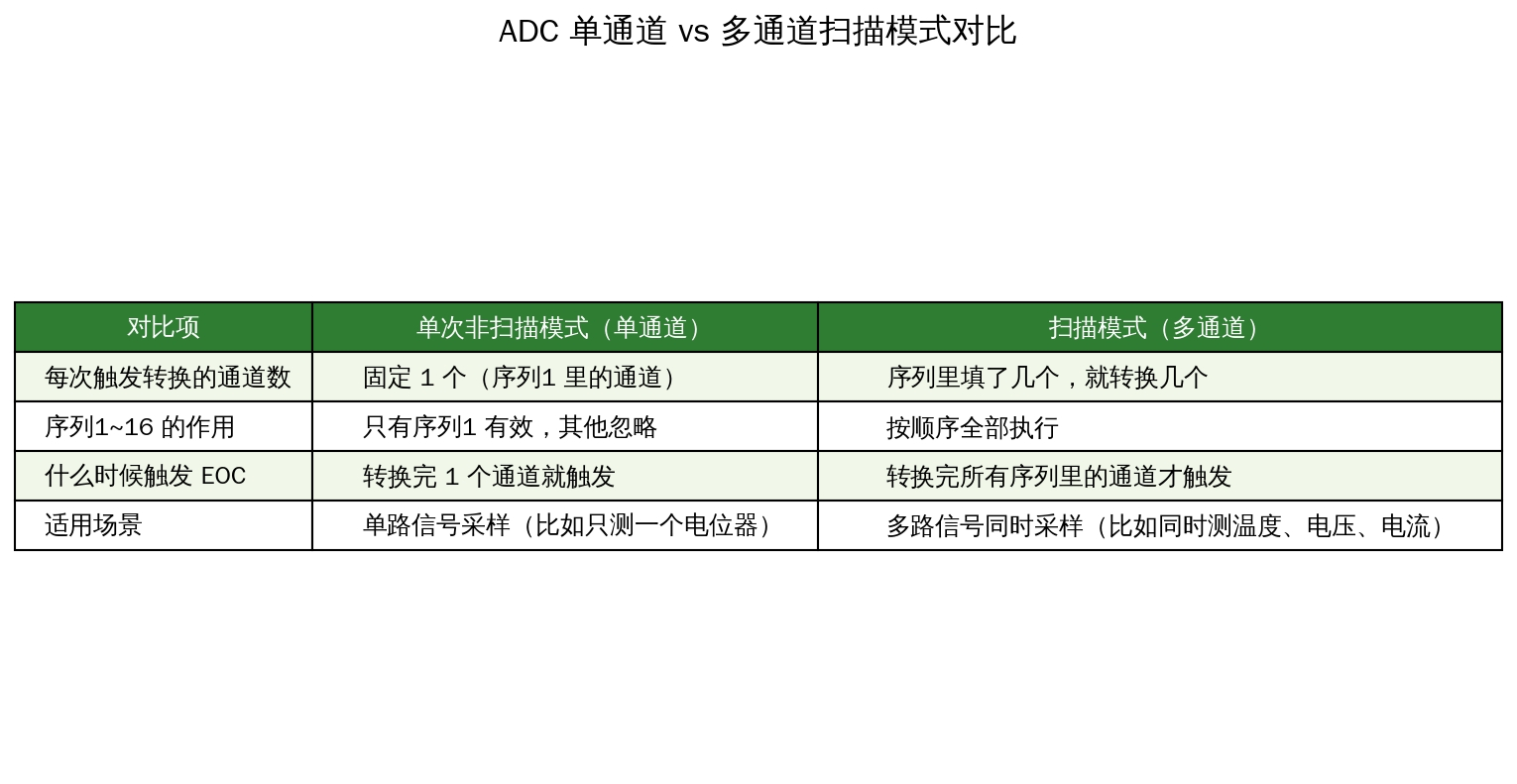

四、两种模式对比（结合你的图）
表格



五、补充：再加上「单次 / 连续」转换的区别
上面两种模式，还可以搭配「单次」或「连续」转换：
• 单次转换：不管是单通道还是多通道，跑完一次就停，必须等下一次触发才会再跑。
• 连续转换：跑完一次（单通道 / 多通道）之后，自动重新开始，循环采样，直到你手动停止 ADC。

江科大32AD单通道代码解析

一、整体功能总览
1. 初始化 ADC1 + PA0 为模拟输入
2. 配置 ADC 为单次转换、软件触发、独立模式
3. 完成 ADC 校准（必须步骤）
4. 提供读取函数：触发转换 → 等待完成 → 返回结果
5. 输出：12 位 ADC 结果（0~4095）

二、逐行逐函数详细解析

第一部分：AD_Init () 初始化函数
1. 开启时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

函数：RCC_APB2PeriphClockCmd()
• 功能：使能 APB2 总线上的外设时钟（GPIO、ADC、USART1 都挂在 APB2）
• 参数 1：外设选择
◦ RCC_APB2Periph_ADC1：ADC1 时钟
◦ RCC_APB2Periph_ADC2：ADC2 时钟
◦ RCC_APB2Periph_GPIOA~G：对应 GPIO 口时钟
◦ RCC_APB2Periph_USART1：串口 1
• 参数 2：状态
◦ ENABLE：开启
◦ DISABLE：关闭
重要：STM32 任何外设使用前必须先开时钟，否则外设不工作。

2. 设置 ADC 分频时钟

RCC_ADCCLKConfig(RCC_PCLK2_Div6);

函数：RCC_ADCCLKConfig()
• 功能：配置 ADC 时钟（ADCCLK）
• ADC 时钟不能超过 14MHz，STM32F103 系统时钟 72MHz，APB2=72MHz
• 6 分频后：72/6=12MHz（安全、推荐）
可选参数：
• RCC_PCLK2_Div2 2 分频 → 36MHz（超量程，禁止使用）
• RCC_PCLK2_Div4 4 分频 → 18MHz（超量程）
• RCC_PCLK2_Div6 6 分频 → 12MHz ✔️
• RCC_PCLK2_Div8 8 分频 → 9MHz ✔️

3. GPIO 初始化（模拟输入）

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

关键：GPIO_Mode_AIN（模拟输入）
• ADC 采集引脚必须配置为 AIN 模拟输入
• 此时引脚浮空、无上下拉、禁止数字输入，避免干扰 ADC 采集
GPIO 模式可选参数（其他模式）：
• GPIO_Mode_AIN：模拟输入（ADC 专用）
• GPIO_Mode_IN_FLOATING：浮空输入
• GPIO_Mode_IPD：下拉输入
• GPIO_Mode_IPU：上拉输入
• GPIO_Mode_Out_OD：开漏输出
• GPIO_Mode_Out_PP：推挽输出
• GPIO_Mode_AF_OD：复用开漏
• GPIO_Mode_AF_PP：复用推挽
GPIO 速度（输出才有用，输入可随便写）：
• GPIO_Speed_10MHz
• GPIO_Speed_2MHz
• GPIO_Speed_50MHz

4. 规则组通道配置

ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);

函数：ADC_RegularChannelConfig()
功能：配置规则组通道（ADC 正常采集通道）单通道、多通道都用这个函数配置序列。
4 个参数详解：
1. ADCx：ADC1 / ADC2
2. ADC_Channel_x：通道选择
◦ ADC_Channel_0 ~ ADC_Channel_17
◦ 通道 0~15 对应 GPIOA0~GPIOG5
◦ 通道 16：内部温度传感器
◦ 通道 17：内部参考电压
3. Rank：序列排名（1~16）
◦ 单通道写 1 即可
4. SampleTime：采样周期
◦ 周期越长，采集越稳定，速度越慢
采样时间可选参数：
• ADC_SampleTime_1Cycles5 1.5 周期
• ADC_SampleTime_7Cycles5 7.5 周期
• ADC_SampleTime_13Cycles5 13.5 周期
• ADC_SampleTime_28Cycles5 28.5 周期
• ADC_SampleTime_41Cycles5 41.5 周期
• ADC_SampleTime_55Cycles5 55.5 周期（最常用、稳定）
• ADC_SampleTime_71Cycles5 71.5 周期
• ADC_SampleTime_239Cycles5239.5 周期

5. ADC 初始化结构体

ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
ADC_InitStructure.ADC_ScanConvMode = DISABLE;
ADC_InitStructure.ADC_NbrOfChannel = 1;
ADC_Init(ADC1, &ADC_InitStructure);

逐字段解析：
1. ADC_Mode 模式
• ADC_Mode_Independent：独立模式（只使用一个 ADC，最常用）
• 其他模式（双 ADC 模式，极少用）：
◦ ADC_Mode_RegInjecSimult
◦ ADC_Mode_RegSimult_AlterTrig
◦ 等同步 / 交替触发模式
2. ADC_DataAlign 数据对齐
• ADC_DataAlign_Right：右对齐（推荐，结果直接 0~4095）
• ADC_DataAlign_Left：左对齐（结果会左移 12 位，需要手动处理）
3. ADC_ExternalTrigConv 外部触发
• ADC_ExternalTrigConv_None：不使用外部触发（软件触发）
• 其他可选触发源（定时器 / 外部引脚）：
◦ ADC_ExternalTrigConv_T1_CC1
◦ ADC_ExternalTrigConv_T2_CC2
◦ ADC_ExternalTrigConv_T3_TRGO
◦ ADC_ExternalTrigConv_EXTI_11
4. ADC_ContinuousConvMode 连续转换
• DISABLE：单次转换（转换一次就停止）
• ENABLE：连续转换（触发一次后自动不停转换）
5. ADC_ScanConvMode 扫描模式
• DISABLE：单通道模式
• ENABLE：多通道扫描（依次转换多个通道）
6. ADC_NbrOfChannel 通道数目
• 单通道：1
• 多通道：写对应通道数量（2~16）

6. ADC 使能

ADC_Cmd(ADC1, ENABLE);

功能：上电启动 ADC
• 参数：ENABLE / DISABLE

7. ADC 校准（必须执行！）

ADC_ResetCalibration(ADC1);
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);

为什么要校准？
ADC 内部有误差，上电必须校准一次，否则采集不准。
函数解释：
1. ADC_ResetCalibration()：复位校准
2. ADC_GetResetCalibrationStatus()：等待复位完成
3. ADC_StartCalibration()：开始校准
4. ADC_GetCalibrationStatus()：等待校准完成

第二部分：AD_GetValue () 获取 ADC 值

uint16_t AD_GetValue(void)
{
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);
	return ADC_GetConversionValue(ADC1);
}

1. 软件触发转换

功能：软件触发 ADC 开始转换
• 不使用硬件触发时，必须用这个函数启动转换

2. 等待转换完成

while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);

函数：ADC_GetFlagStatus()
• 功能：获取 ADC 标志位状态
• ADC_FLAG_EOC：转换结束标志（End Of Conversion）
• 等待直到 EOC=1，代表转换完成
常用 ADC 标志位：
• ADC_FLAG_EOC 转换完成
• ADC_FLAG_AWD 模拟看门狗（电压超限）
• ADC_FLAG_JEOC 注入组转换完成
3. 读取转换结果

ADC_GetConversionValue(ADC1);

功能：读取 ADC 数据寄存器
• 返回值：12 位结果 0~4095
• 右对齐时直接返回真实数字量

三、代码中没用到但非常重要的 ADC 相关函数
下面是标准库中与 ADC 相关、但本代码没用到的高频函数，你做项目一定会用到：
1. 模拟看门狗（电压超限检测）

ADC_AnalogWatchdogCmd(ADC1, ADC_AnalogWatchdog_SingleRegEnable);
ADC_SetAnalogWatchdogThresholds(ADC1, 3000, 1000);
ADC_AnalogWatchdogSingleChannelConfig(ADC1, ADC_Channel_0);

功能：当采集电压超出设定上下限时，触发中断
2. ADC 中断配置

ADC_ITConfig(ADC1, ADC_IT_EOC, ENABLE);
NVIC_Init();

转换完成后不轮询，用中断通知
• 适合低功耗、多任务程序
3. 注入组转换（紧急通道）

ADC_InjectedChannelConfig();
ADC_AutoInjectedConvCmd();

注入组优先级高于规则组
• 用于紧急、实时采集
4. 获取 ADC 状态寄存器标志位

ADC_GetFlagStatus(ADC1, ADC_FLAG_AWD); // 看门狗
ADC_ClearFlag(ADC1, ADC_FLAG_EOC);    // 清除标志

5. 连续转换 / 扫描模式（多通道）

ADC_InitStructure.ADC_ScanConvMode = ENABLE;
ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;

多通道采集必须开启扫描模式
• 连续转换无需每次都软件触发
6. 内部温度传感器 / 内部参考电压

ADC_TempSensorVrefintCmd(ENABLE);

开启后可采集芯片内部温度和内部参考电压 1.2V

四、核心工作流程总结
1. 开时钟 → GPIO 设为模拟输入
2. 配置 ADC 时钟、通道、采样时间
3. 配置单次 / 软件触发 / 右对齐 / 单通道
4. 使能 ADC → 校准
5. 采集时：软件触发 → 等待 EOC → 读结果

五、关键参数速查表（最实用）

参数	可选值	推荐
ADC 分频	2/4/6/8	6 分频
采样时间	1.5~239.5	55.5 周期
对齐	左 / 右	右对齐
模式	独立 / 双 ADC	独立
转换模式	单次 / 连续	单次

总结
1. 这份代码是STM32 ADC 最基础、最标准的单通道采集模板
2. 所有函数、参数、可选配置我都完整拆解
3. 补充了项目必备的未使用重要函数
4. 你可以直接用这份代码驱动 PA0 采集 0~3.3V 电压

主函数完整逐行解析

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

包含 STM32 核心库 + 延时 + OLED 屏幕 + AD 采集驱动
• 是一个 ADC 采集电压 + OLED 显示 的完整小项目

uint16_t ADValue;			//定义AD值变量
float Voltage;				//定义电压变量

ADValue：存 ADC 采集的原始数字量，范围 0 ~ 4095
• Voltage：存计算后的真实电压，比如 0.00V ~ 3.30V

ADValue = AD_GetValue();					//获取AD转换的值

调用 AD 驱动里的函数
• 去 PA0 引脚采集一次电压
• 得到 0~4095 的数字，存到 ADValue


Voltage = (float)ADValue / 4095 * 3.3;

这一行是核心公式，必须懂！
• ADC 是 12 位 → 最大值 4095
• 单片机参考电压 3.3V
• 所以：

电压 = AD值 / 4095 × 3.3

(float) 是强制转

OLED_ShowNum(1, 9, ADValue, 4);

换成小数，否则整数除法会直接变成 0

第 1 行第 9 列，显示 AD 值
• 显示 4 位数字（0000 ~ 4095）

OLED_ShowNum(2, 9, Voltage, 1);

显示电压整数部分，比如 3.3V 里的 3

OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2);

✔ 这一行是显示小数的技巧
OLED 不能直接显示小数，所以用数学方法拆分：
• 3.30 × 100 = 330
• 330 % 100 = 30
• 显示 30
最终屏幕看到：3.30V


Delay_ms(100);

延时 100ms
• 防止刷新太快屏幕闪
• 也给 ADC 一点间隔

补充：

软件触发 和 硬件触发 的区别，一眼就能懂。

一、什么是 软件触发？
你现在代码里用的就是：

ADC_SoftwareStartConvCmd(ADC1, ENABLE);

一句话解释
由程序代码手动 “喊一声开始”，ADC 才开始转换。
过程
1. 程序跑到这一行
2. 代码告诉 ADC：开始转换！
3. ADC 开始采集
4. 转换完返回结果
特点
• 想什么时候采，代码说了算
• 简单、灵活、好控制
• 缺点：CPU 必须一直等着，占资源
适用场景
• 简单采集
• 偶尔采一次
• 不需要固定频率
• 初学者最常用

二、什么是 硬件触发？
一句话解释
不用代码管，由定时器 / 外部引脚自动触发 ADC 转换。
触发源可以是：
• 定时器（TIM2、TIM3 等）
• 外部引脚（比如 EXTI11）
• 其他硬件事件
过程
1. 配置好硬件触发源（例如定时器 1 秒触发一次）
2. CPU 完全不用管
3. 定时器到时间 → 自动让 ADC 转换
4. 转换完可以用中断通知 CPU
特点
• 自动、定时、精准
• CPU 不用一直等
• 适合固定频率采集（比如每秒采 10 次）
适用场景
• 示波器、连续采集
• 固定周期采样
• 低功耗、不想 CPU 一直轮询

三、最直观的比喻
• 软件触发 = 你手动按一下快门拍照
• 硬件触发 = 相机设置定时，每 1 秒自动拍一张
你现在的代码就是手动按快门。

四、代码层面的区别（非常关键）
软件触发（你现在的）

// 软件触发启动
ADC_SoftwareStartConvCmd(ADC1, ENABLE);

初始化里写：

ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;

硬件触发（例如定时器 3 触发）
初始化里写：

// 硬件触发源 = 定时器3
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T3_TRGO;

然后不需要写：

ADC_SoftwareStartConvCmd(ADC1, ENABLE);  // 硬件触发不需要这句！

定时器一响，ADC 自动转换。

五、总结（超级精简版）
• 软件触发：代码手动启动，想采就采
• 硬件触发：硬件自动启动，定时 / 外部事件触发
• 软件触发简单，硬件触发更高级、更自动

ADC 校准到底是什么？为什么必须做？

1. 什么是 ADC 校准？
ADC 校准 = 给 ADC 内部电路 “调零、修正误差”。
STM32 的 ADC 内部有很多模拟电路、电容、比较器，它们出厂时、上电后，都会有微小的偏移误差（Offset Error）。
如果不校准：
• 你采集 0V，可能读到 5、10、20 这种不是 0 的数
• 采集 3.3V，可能读到 4090、4080，不准
• 整体线性会歪
校准就是：让 ADC 自己测量内部参考，自动修正这些误差，让结果更准。

2. 校准到底在干什么？（内部原理简化版）
STM32 ADC 校准过程（硬件自动完成，你不用管细节）：
1. 给 ADC 内部输入 0V
2. ADC 自己测应该输出多少
3. 把误差存在内部校准寄存器里
4. 之后每次转换，自动用这个值修正结果
一句话：校准 = 让 ADC 知道 “什么是真正的 0”，以后读数才准。

3. 你代码里的校准流程（逐句解释）

ADC_ResetCalibration(ADC1);				// 第一步：复位校准寄存器
while (ADC_GetResetCalibrationStatus(ADC1) == SET);	// 等待复位完成

ADC_StartCalibration(ADC1);				// 第二步：开始自动校准
while (ADC_GetCalibrationStatus(ADC1) == SET);		// 等待校准完成

① ADC_ResetCalibration(ADC1)
• 把之前的校准数据清空
• 让校准电路回到初始状态
② while 等待复位完成
硬件复位需要几个周期，必须等它结束。
③ ADC_StartCalibration(ADC1)
真正开始校准！ADC 内部硬件自动执行：
• 短接输入到 0V
• 测量偏移
• 自动修正
• 存入校准寄存器
④ while 等待校准完成
校准大概需要几个 ADC 时钟周期，必须等它结束。

4. 不校准会怎样？
• 低电压采集明显不准
• 不同芯片之间差异更大
• 温度变化时误差更飘
• 官方手册明确要求：上电必须校准
不是不能用，是不准、不稳定。

5. 什么时候需要校准？
只需要 1 次：
• 系统上电初始化时
• 从停止 / 待机模式唤醒后
不需要每次采集都校准。

6. 超简总结（记住这句就够）
ADC 校准 = 让 ADC 自动修正内部硬件误差，保证采集准确。
不校准也能跑，但数据不准；校准是官方强制要求的标准流程。

在 STM32F1 系列中，ADC1 与 ADC2 是两颗独立的 12 位 ADC 模块，共享 APB2 时钟与 ADCCLK，但在通道、内部连接、双 ADC 模式与中断 / DMA 上有明确区别。你当前代码仅用 ADC1，下面按 “共性→差异→应用” 逐步说明。

一、共性（两者完全一致）
• 精度：均为 12 位，范围 0~4095。
• 时钟：共享 APB2 分频得到的 ADCCLK，最大 ≤14 MHz。
• 基本配置：相同寄存器与库函数（ADC_Init()、ADC_Cmd() 等）。
• 转换方式：支持单次 / 连续、软件 / 硬件触发、规则组 / 注入组。

二、核心差异（F1 系列）

对比项	ADC1	ADC2
通道与引脚	16 个外部通道（IN0~IN15），对应固定 GPIO	16 个外部通道（IN0~IN15），与 ADC1 共享同一组 GPIO
内部通道	通道 16：温度传感器；通道 17：内部参考电压（Vrefint）	通道 16/17：内部接地（VSS），不可用温度 / 参考电压
双 ADC 模式	主 ADC，可触发 ADC2 同步 / 交替工作	从 ADC，由 ADC1 或外部触发同步
中断 / DMA	独立中断向量（ADC1_IRQn）、独立 DMA 请求	独立中断向量（ADC2_IRQn）、独立 DMA 请求
校准	必须单独校准（ADC_ResetCalibration()/ADC_StartCalibration()）	必须单独校准，校准数据存于各自寄存器

关键说明
1. 通道共享不冲突：同一引脚同一时刻只能给一个 ADC 用（例如 PA0 只能归 ADC1 或 ADC2 其一）。
2. ADC2 无内部传感器：温度、Vrefint 仅 ADC1 可用；ADC2 内部通道接地，只能测外部信号。
3. 双 ADC 模式价值：
◦ 同步采样：两 ADC 同时采同一通道，平均后降噪、提升 SNR。
◦ 交替采样：两 ADC 交替采同一通道，等效采样率翻倍，适合高频信号。
◦ 独立并行：各采不同通道，互不干扰。
4. 配置要点：双模式需在 ADC_Init() 中设置 ADC_Mode 为非独立模式，并按数据手册配置触发源。

三、与你代码的关系
你当前代码仅用 ADC1，所以无需考虑 ADC2：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); // 仅使能 ADC1 时钟
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);
ADC_Cmd(ADC1, ENABLE);
// 校准仅针对 ADC1
ADC_ResetCalibration(ADC1);
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);

若要使用 ADC2，需额外：
1. 使能 ADC2 时钟：RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC2, ENABLE);
2. 初始化 ADC2 并单独校准。
3. 分配不冲突的 GPIO 通道。

四、没用到的相关函数（F1 系列 ADC 通用）
1. ADC_DeInit(ADCx)：将 ADCx 寄存器恢复默认值，方便多 ADC 切换。
2. ADC_GetFlagStatus()/ADC_ClearFlag()：查询 / 清除转换结束、溢出等标志（非中断方式）。
3. ADC_GetITStatus()/ADC_ClearITPendingBit()：中断方式下查询 / 清除中断标志。
4. ADC_DMACmd(ADCx, ENABLE)：使能 ADCx 的 DMA 请求（每转换一次触发一次 DMA）。
5. ADC_ExternalTrigConvConfig()：配置硬件触发源（定时器 TRGO 等），替代软件触发。
6. ADC_InjectedChannelConfig()：配置注入通道（优先级更高，常用于突发采样）。
7. ADC_SoftwareStartInjectedConvCmd()：软件触发注入组转换。

五、超简总结
• ADC1 与 ADC2 独立但共享时钟 / 引脚：通道、内部连接、中断 / DMA 各自独立。
• ADC2 无温度 / 参考电压通道：只能测外部信号。
• 双 ADC 模式：同步降噪、交替提速、独立并行，按需使用。
• 校准必须单独做：两 ADC 各有校准寄存器。

规则组和注入组的区别

一句话核心结论
规则组 = 正常排队办事（普通通道）
注入组 = 插队办事（紧急通道）

一、最通俗的比喻
想象 ADC 是银行柜台：
1. 规则组（Regular Group）
◦ 就是普通顾客
◦ 乖乖排队，一个一个来
◦ 人多必须排队等待
◦ 平时 99% 的情况都用它
2. 注入组（Injected Group）
◦ 就是 VIP / 紧急客户
◦ 可以直接插队！
◦ 不管规则组有没有在转换，它都能打断、优先转换
◦ 转换完，再让规则组继续刚才的工作

二、专业版区别（超级清晰）
1. 优先级（最关键）
• 注入组 > 规则组
• 注入组可以随时打断规则组
• 规则组必须等注入组完成才能继续
2. 数量
• 规则组：最多 16 个通道 排队
• 注入组：最多 4 个通道 排队
3. 使用场景
• 规则组：日常采集、普通传感器、电压采集（你现在代码用的）
• 注入组：紧急采集、快速响应、需要立刻采样的信号
4. 数据寄存器
• 规则组：共用 1 个数据寄存器
（多通道必须快速读走，否则会覆盖）
• 注入组：每个通道独立寄存器
（4 个通道 = 4 个寄存器，不会覆盖）
5. 触发方式
• 都可以软件 / 硬件触发
• 但注入组触发立刻执行

三、用你的代码举例
你现在用的是：

ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);

这就是 规则组通道，也就是普通排队模式。
如果是注入组，函数是：

ADC_InjectedChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);

四、完整对比表格（最好记）

项目	规则组 (Regular)	注入组 (Injected)
优先级	低	高（可插队）
通道数量	最多 16 个	最多 4 个
数据寄存器	共用 1 个	每个通道独立
使用场景	常规采集	紧急、快速、实时
你的代码	✅ 正在使用	❌ 未使用
中断标志	EOC	JEOC

五、超级直白总结（必背）
1. 规则组 = 普通排队你现在的代码、绝大多数项目，都只用这个。
2. 注入组 = 紧急插队只有特别高要求、需要立刻采样时才用。
3. 注入组可以打断规则组，规则组不能打断注入组。

江科大多通道代码

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*不在此处配置规则组序列，而是在每次AD转换前配置，这样可以灵活更改AD转换的通道*/

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

/**
  * 函    数：获取AD转换的值
  * 参    数：ADC_Channel 指定AD转换的通道，范围：ADC_Channel_x，其中x可以是0/1/2/3
  * 返 回 值：AD转换的值，范围：0~4095
  */
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
	ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);	//在每次转换前，根据函数形参灵活更改规则组的通道1
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);					//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC1);					//读数据寄存器，得到AD转换的结果
}

他这个实际上就是单通道，只不过用了四次，根本就没有用到扫描模式。

扫描模式改良版：

#include "stm32f10x.h"                  // Device header

uint16_t AD_Value[4];					//定义用于存放AD转换结果的全局数组

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);		//开启DMA1的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*规则组通道配置*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);	//规则组序列1的位置，配置为通道0
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);	//规则组序列2的位置，配置为通道1
	ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_55Cycles5);	//规则组序列3的位置，配置为通道2
	ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_55Cycles5);	//规则组序列4的位置，配置为通道3

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;											//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;							//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;						//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;			//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;							//连续转换，使能，每转换一次规则组序列后立刻开始下一次转换
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;								//扫描模式，使能，扫描规则组的序列，扫描数量由ADC_NbrOfChannel确定
	ADC_InitStructure.ADC_NbrOfChannel = 4;										//通道数，为4，扫描规则组的前4个通道
	ADC_Init(ADC1, &ADC_InitStructure);											//将结构体变量交给ADC_Init，配置ADC1

	/*DMA初始化*/
	DMA_InitTypeDef DMA_InitStructure;											//定义结构体变量
	DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;				//外设基地址，给定形参AddrA
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;	//外设数据宽度，选择半字，对应16为的ADC数据寄存器
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;			//外设地址自增，选择失能，始终以ADC数据寄存器为源
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;					//存储器基地址，给定存放AD转换结果的全局数组AD_Value
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;			//存储器数据宽度，选择半字，与源数据宽度对应
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;						//存储器地址自增，选择使能，每次转运后，数组移到下一个位置
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;							//数据传输方向，选择由外设到存储器，ADC数据寄存器转到数组
	DMA_InitStructure.DMA_BufferSize = 4;										//转运的数据大小（转运次数），与ADC通道数一致
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;								//模式，选择循环模式，与ADC的连续转换一致
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;								//存储器到存储器，选择失能，数据由ADC外设触发转运到存储器
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;						//优先级，选择中等
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);								//将结构体变量交给DMA_Init，配置DMA1的通道1

	/*DMA和ADC使能*/
	DMA_Cmd(DMA1_Channel1, ENABLE);							//DMA1的通道1使能
	ADC_DMACmd(ADC1, ENABLE);								//ADC1触发DMA1的信号使能
	ADC_Cmd(ADC1, ENABLE);									//ADC1使能

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);

	/*ADC触发*/
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);	//软件触发ADC开始工作，由于ADC处于连续转换模式，故触发一次后ADC就可以一直连续不断地工作
}

扫描模式必须用到DMA

主函数

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	AD_Init();					//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		OLED_ShowNum(1, 5, AD_Value[0], 4);		//显示转换结果第0个数据
		OLED_ShowNum(2, 5, AD_Value[1], 4);		//显示转换结果第1个数据
		OLED_ShowNum(3, 5, AD_Value[2], 4);		//显示转换结果第2个数据
		OLED_ShowNum(4, 5, AD_Value[3], 4);		//显示转换结果第3个数据

		Delay_ms(100);							//延时100ms，手动增加一些转换的间隔时间
	}
}

后面一章将会学习到DMA,简单介绍一下。

1. DMA 到底是什么？
一句话：DMA = 直接内存存取
不用 CPU 插手，外设自动把数据传到内存里。
正常人理解版比喻：
• CPU = 老板
• ADC = 快递员
• 内存数组 = 仓库
没有 DMA（你原来单通道模式）：
快递员（ADC）送完一个包裹 → 喊老板（CPU）老板亲自跑过去把包裹搬进仓库 → CPU 读数据老板闲不下来，一直在搬运。
有 DMA：
快递员（ADC）送完一个包裹 → 直接扔仓库老板（CPU）完全不用管，该干嘛干嘛！DMA 就是自动搬运工。

2. 官方定义（精简）
DMA：Direct Memory Access直接存储器访问硬件通道，外设 ↔ 内存之间直接传输数据，不经过 CPU，CPU 不参与、不占用 CPU 资源。

3. 重点问题：
为什么【ADC 扫描模式】必须用 DMA？？？
我结合你 PA0 PA1 PA2 PA3 4 通道扫描 给你讲原理！
扫描模式发生了什么？
你软件触发一次：ADC 自动连续采 4 次CH0 → CH1 → CH2 → CH3
ADC 只有1 个数据寄存器 DR！！！
过程是这样：
1. ADC 采完 CH0 → 存入 DR
2. ADC立刻采 CH1 → 直接覆盖 DR 里 CH0 的数据！！！
3. ADC 立刻采 CH2 → 覆盖 CH1
4. ADC 立刻采 CH3 → 覆盖 CH2
CPU 反应速度远远慢于 ADC！等 CPU 读到 DR 时，只剩下最后一个 CH3 的数据，前面 3 个全丢了！！！
这就是扫描模式最大问题：数据会快速覆盖，CPU 来不及读，数据丢失！

DMA 解决了这个致命问题：
DMA 监控 ADC 数据寄存器 DRADC 每采完一个，DMA 立刻自动复制到数组里！
顺序：ADC 采 CH0 → DMA 自动复制到 AD_Value [0]ADC 采 CH1 → DMA 自动复制到 AD_Value [1]ADC 采 CH2 → DMA 自动复制到 AD_Value [2]ADC 采 CH3 → DMA 自动复制到 AD_Value [3]
CPU 完全不用管！4 个数据完整保存，一个都不会丢！

4. 总结：为什么扫描必须 DMA？
1. 扫描模式：一次触发，连续自动采多个通道
2. ADC 只有一个数据寄存器，数据会快速覆盖
3. CPU 速度太慢，来不及逐个读取，前面数据丢失
4. DMA = 硬件自动搬运，ADC 存一个，DMA 搬一个到数组
5. CPU 零占用，数据完整不丢失

5. 对比你原来的【非扫描单通道】
你之前代码：一次只采 1 个通道 → ADC 停下 → CPU 慢慢读 → 不会覆盖→ 不需要 DMA
现在扫描模式：一次采 4 个，不停连续转换 → 数据疯狂覆盖→ 必须 DMA

6. 超简终极口诀（背这个就够）
• 单通道 ADC：CPU 自己读 → 不用 DMA
• 多通道扫描 ADC：数据自动覆盖 → 必须 DMA 自动搬运
• DMA：外设自动传内存，CPU 不干活、不占用、不丢数据
