该UDS Bootloader方案的核心价值在于“硬件无关的诊断架构”：UDS协议逻辑、会话管理、安全认证、程序下载流程与具体微控制器无关，仅需针对“内核特性、外设控制器、存储参数”做针对性适配。从实践角度，可轻松支持STM32全系列，并通过驱动重写扩展至其他厂商的Cortex-M内核微控制器，适配成本可控，具备广泛的应用场景覆盖能力。uds bootloaderstm32 完整方案iso1576

QQ:487739278

138人浏览 · 2026-04-20 16:30:00

QQ:487739278 · 2026-04-20 16:30:00 发布

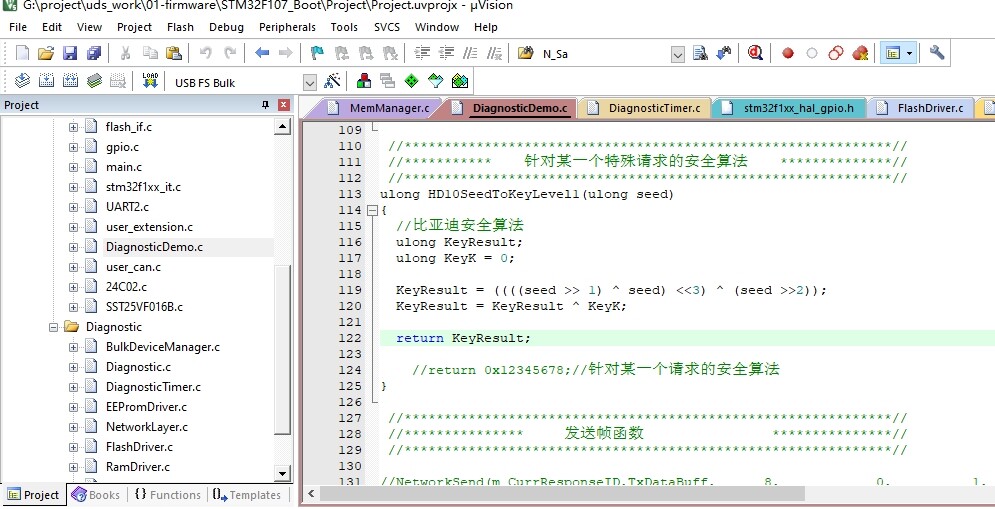

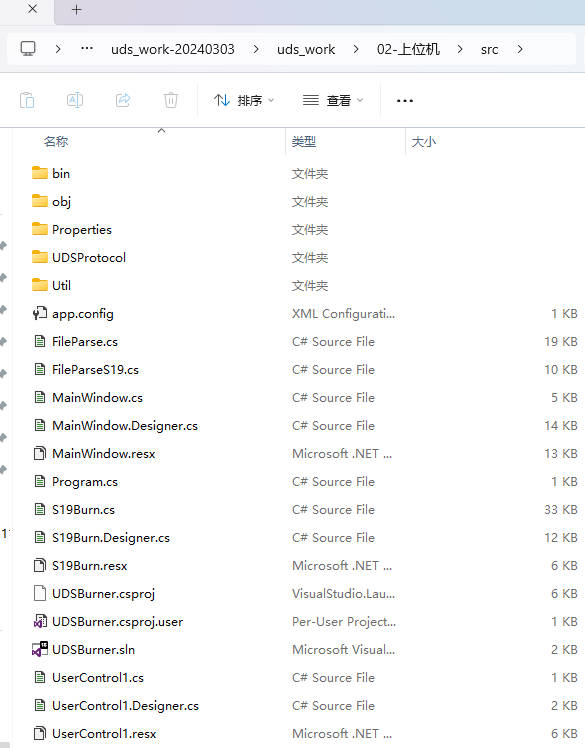

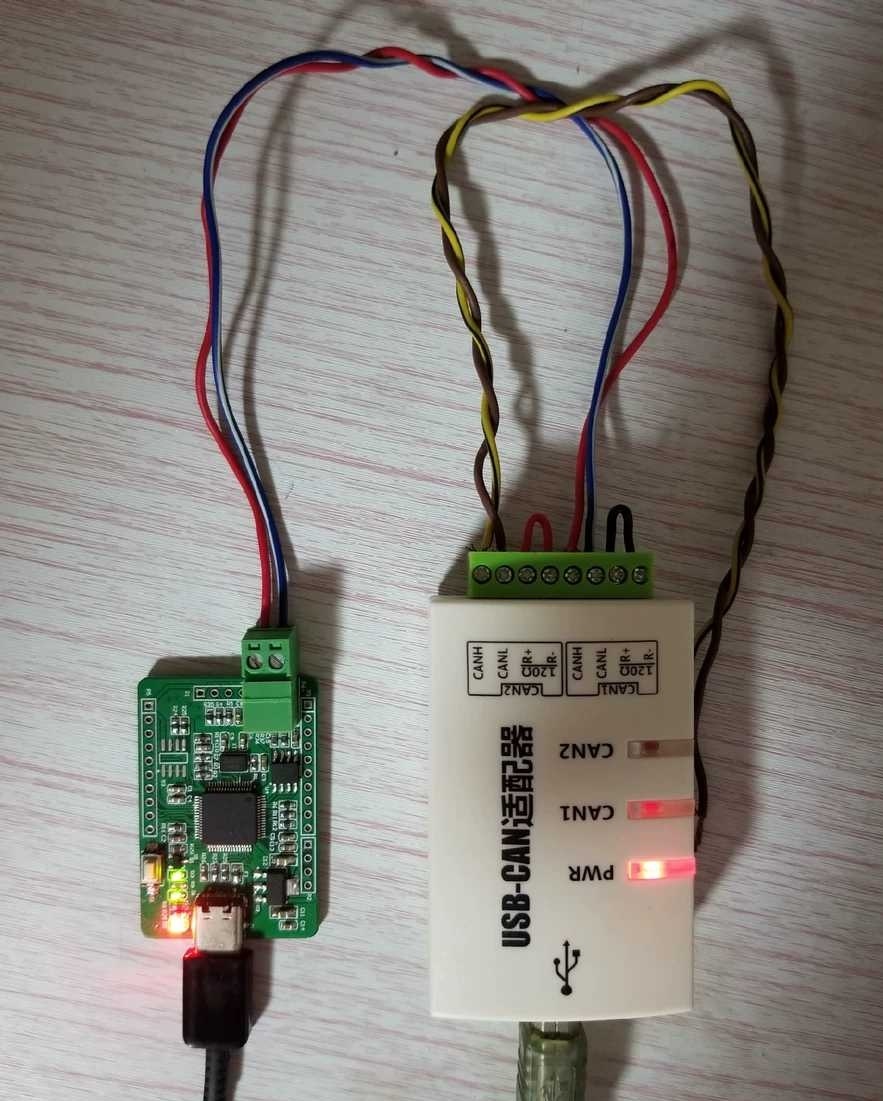

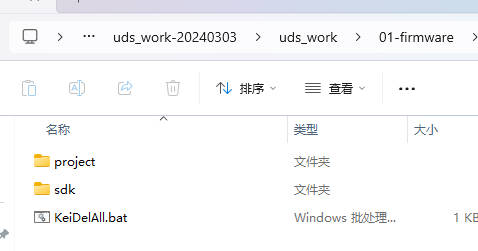

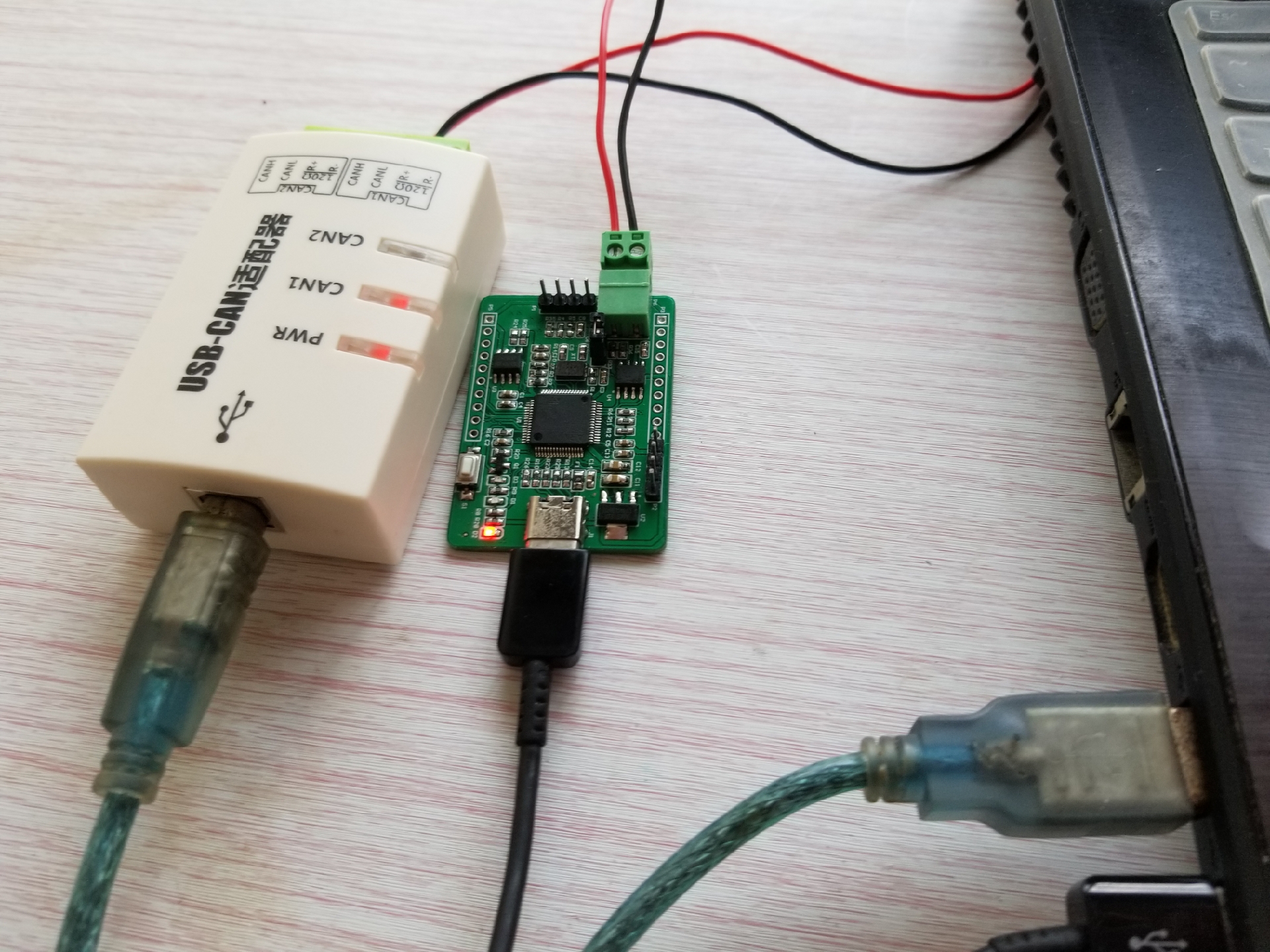

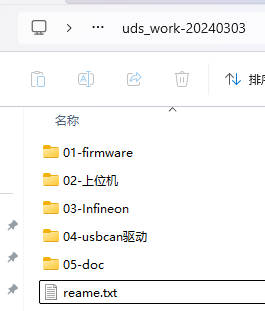

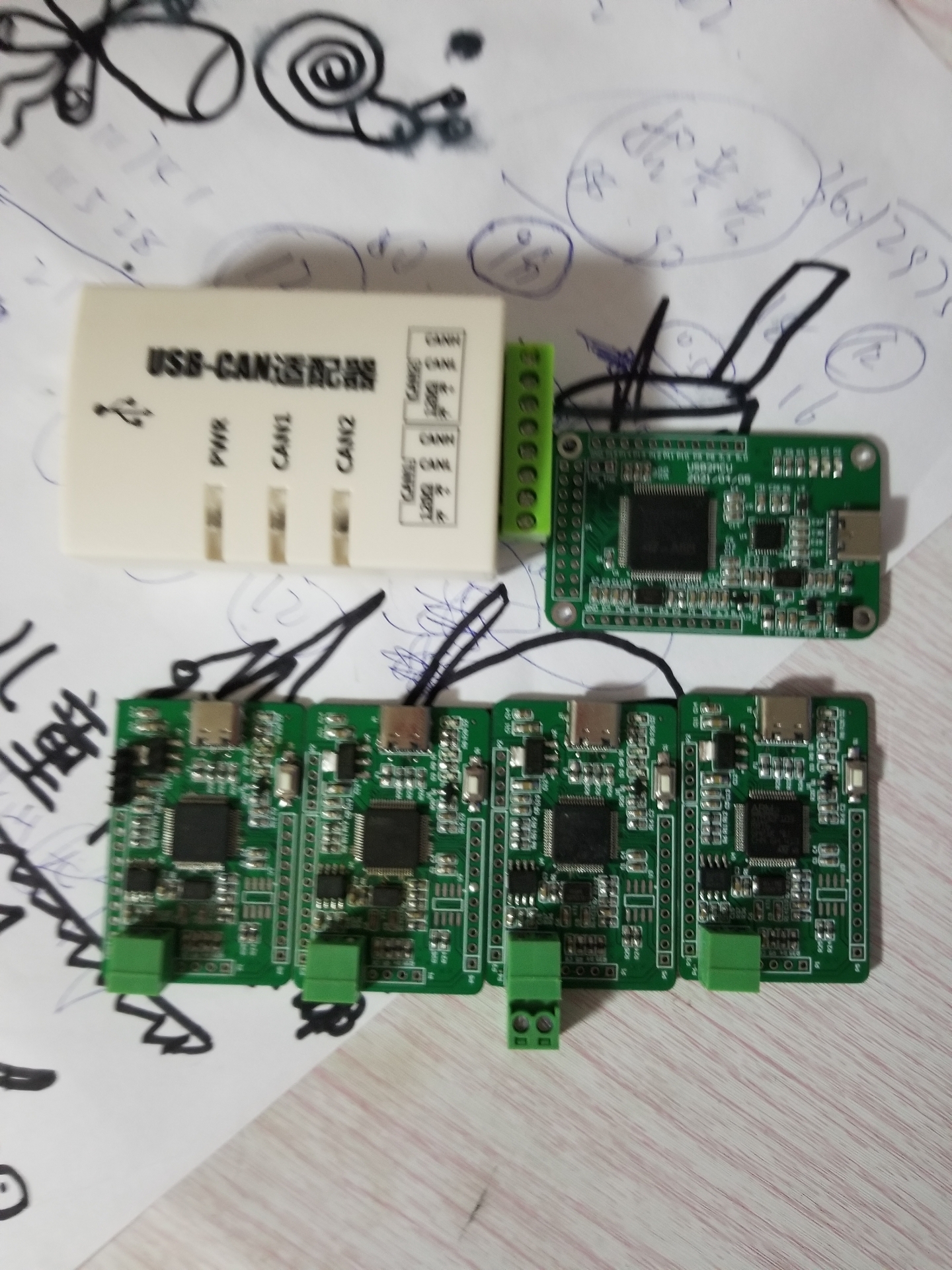

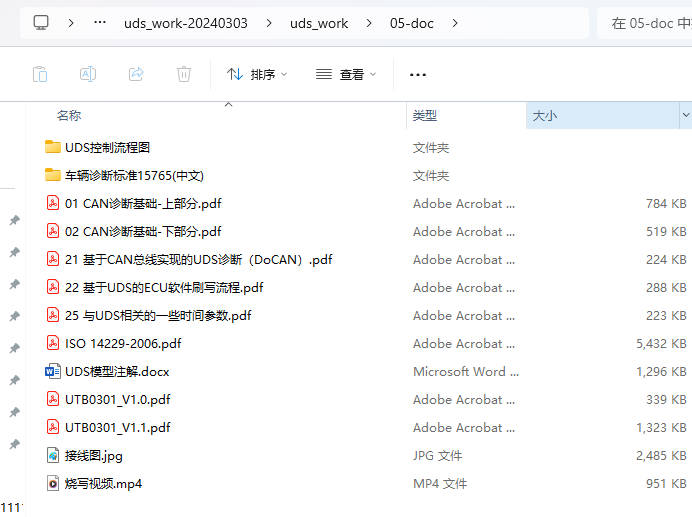

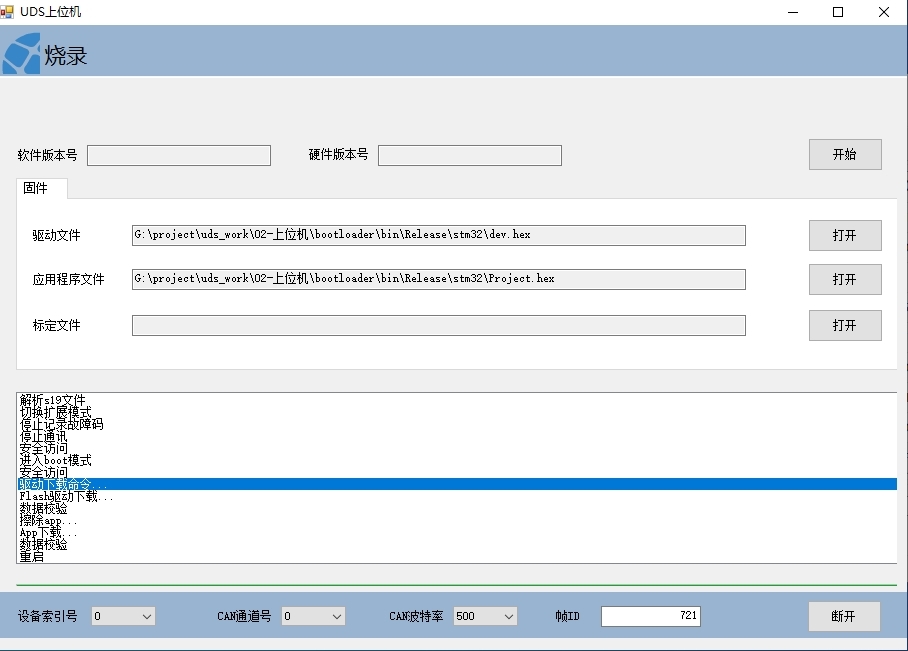

uds bootloader stm32 完整方案 iso15765 iso14429 简化学习难度需要可以加好友。下载42k速度在15秒左右第二版上位机:模仿vector vflash 设计简洁高效，下载速度提高到11k byte/s。 01-firmware :包含stm32 boot 软件设备驱动应用程序 02-上位机：烧写上位机 03-Infineon ：英飞凌单片机软件相关(自行学习) 04-usb驱动：usb转can驱动 -- 运行 InstallDriver.exe 05-doc :测试小板原理图和协议资料

从方案代码架构、硬件适配逻辑及行业移植实践来看，该UDS Bootloader方案并非局限于STM32F107，而是具备向STM32全系列及其他Cortex-M内核微控制器扩展的潜力。以下从“直接适配”“需适配修改”“理论可支持”三个维度，结合方案设计特性详细说明可支持的微控制器范围：

一、直接适配：STM32F1系列其他型号

该方案基于STM32F107开发，而STM32F1系列微控制器（Cortex-M3内核）在内核架构、外设接口、存储控制器等核心模块上高度一致，仅在Flash/RAM容量、外设数量上存在差异，因此方案可直接或极少量修改后适配以下型号：

1. 核心适配型号

型号系列	典型型号	适配依据	需修改点（若有）
STM32F103系列	STM32F103C8T6、STM32F103ZET6	与STM32F107同属F1系列，内核一致，CAN/USART/Flash控制器逻辑完全相同，仅Flash容量（64KB~512KB）和RAM容量（20KB~64KB）差异	1. 调整`APPMAXSIZE`（应用最大尺寸）适配Flash容量； 2. 若RAM不足，减小`DiagnosticBuffTX`（发送缓存）等缓存大小
STM32F105/106系列	STM32F105RBT6、STM32F106VCT6	属于“增强型”F1型号，外设（如USB OTG、CAN2）与STM32F107兼容，存储控制器完全一致	无需核心修改，仅需根据实际外设引脚调整`stm32f1xxhalmsp.c`中的GPIO配置（如CAN2引脚）

2. 适配优势

内核兼容性：均基于Cortex-M3内核，中断控制器（NVIC）、指令集、异常处理逻辑完全一致，cpu.asm中的中断管理（如PendSV任务切换）可直接复用；
外设驱动复用：Flash/EEPROM/RAM驱动（FlashDriver.c/EEPromDriver.c）基于STM32F1标准存储控制器开发，支持F1系列所有型号的存储操作；
通信接口兼容：CAN、USART、USB等外设的HAL驱动接口统一，仅需调整引脚映射即可适配不同封装的F1型号。

二、需适配修改：STM32其他系列（Cortex-M3/M4/M7内核）

STM32后续系列（如F2/F4/L4/H7）虽内核升级（Cortex-M4/M7），但UDS协议逻辑、诊断服务流程、软件架构与硬件无关，仅需针对“内核差异、外设控制器变化、存储特性”做适配修改，即可支持以下系列：

1. 主要适配系列及修改点

（1）STM32F4系列（Cortex-M4内核，如STM32F407VET6）

内核差异适配：
Cortex-M4支持FPU（浮点运算单元），需在seatype.h中补充FPU相关类型定义（如float32t）；
中断优先级分组机制与M3一致（NVIC优先级分组4），cpu.asm中的中断使能/禁用函数可复用，仅需确认PRIMASK寄存器操作逻辑（M4与M3兼容）。
外设适配：
Flash控制器：F4系列Flash扇区大小（如16KB/64KB/128KB）与F1不同，需修改FlashDriver.c中的DiagnosticFlashErase函数，适配扇区擦除地址计算；
CAN外设：F4的CAN控制器支持FIFO深度调整，需在stm32f1xxhalmsp.c中更新CAN初始化参数（如FIFO大小、滤波配置）。
存储参数调整：
调整APPSTARTADDR（应用起始地址）：F4系列Flash起始地址仍为0x08000000，但需根据Bootloader大小（如64KB）调整应用起始地址（如0x08010000）；
扩展APPMAXSIZE适配F4更大的Flash容量（如1MB）。

（2）STM32L4系列（Cortex-M4内核，低功耗型号，如STM32L431RCT6）

核心修改点：
低功耗特性适配：L4系列支持深度睡眠模式，需在DiagnosticTimer.c中补充低功耗模式下的定时器唤醒逻辑，避免会话超时管理失效；
EEPROM驱动：L4部分型号无硬件EEPROM，需通过“Flash模拟EEPROM”（如STM32 HAL库的STM32L4xx_EEPROMEx）适配，修改EEPromDriver.c中的读写函数；
外设引脚：L4的CAN/USART引脚与F1不同（如CANRX为PA11），需更新stm32f1xxhal_msp.c中的GPIO配置。

（3）STM32H7系列（Cortex-M7内核，高性能型号，如STM32H743VIT6）

核心修改点：
内存架构：H7支持多核（ Cortex-M7 + Cortex-M4）和片上RAM分区（如DTCM/ITCM），需在MemManager.c中补充RAM分区识别逻辑，确保诊断缓存（如DiagnosticBuffTX）分配到可访问的RAM区域；
Flash控制器：H7的Flash支持“双区存储”和更高的编程速度，需修改FlashDriver.c中的编程时序和地址映射；
HAL库版本：H7需使用STM32 HAL库V1.10+版本，需同步更新stm32f1xxhalconf.h中的外设使能宏（如HALCANMODULE_ENABLED）为H7对应的宏。

2. 适配原则

协议层（UDS服务、网络层）完全复用：诊断服务（0x10/0x27/0x34等）、CAN通信帧处理（ISO 15765）与硬件无关，无需修改；
驱动层按需适配：仅修改与硬件直接相关的模块（Flash/EEPROM/GPIO驱动），保持上层接口不变（如DiagnosticEEPromWrite函数参数不变）；
操作系统适配：SEAOS若支持Cortex-M4/M7，则无需修改任务调度逻辑；若不支持，需更新seaport.h中的任务切换宏（如PendSV异常触发逻辑）。

三、理论可支持：其他厂商Cortex-M内核微控制器

该方案的UDS诊断逻辑、软件架构具备跨厂商兼容性，只要目标微控制器满足“Cortex-M0+/M3/M4/M7内核、支持CAN/USART通信、具备Flash/EEPROM存储”，即可通过移植适配支持，典型厂商及型号如下：

1. 主要厂商及适配核心点

（1）NXP（恩智浦）：LPC系列（如LPC1768，Cortex-M3）

内核适配：Cortex-M3内核与STM32F1兼容，中断管理、寄存器操作逻辑一致，cpu.asm可复用；
外设驱动重写：
Flash驱动：LPC1768的Flash控制器编程接口与STM32不同（如通过IAP函数编程），需重写FlashDriver.c，调用NXP提供的IAP库函数；
CAN驱动：LPC的CAN控制器（如CAN0）初始化流程与STM32不同，需重写stm32f1xxhalmsp.c中的CAN初始化逻辑，适配NXP的CAN寄存器；
存储参数：调整APPSTARTADDR（LPC1768 Flash起始地址为0x00000000）和APPMAXSIZE（如512KB）。

（2）TI（德州仪器）：TM4C系列（如TM4C1294NCPDT，Cortex-M4）

核心适配：
中断控制器：TM4C的NVIC优先级配置与Cortex-M标准兼容，但需使用TI的driverlib库函数替代STM32 HAL库函数（如IntEnable替代HALNVICEnableIRQ）；
时钟初始化：TM4C的时钟树（如PLL配置）与STM32不同，需在SystemInit中补充TI时钟初始化逻辑，确保定时器（1ms Tick）正常工作；
外设驱动：重写NetworkLayer.c中的CAN发送函数，调用TI的CANMessagePut函数实现数据发送。

（3）Microchip（微芯）：PIC32MZ系列（如PIC32MZ2048EFG100，Cortex-M4）

适配重点：
存储映射：PIC32MZ的Flash起始地址为0x1D000000，需修改Config.h中的所有地址宏（如APPVALIDFLAG_ADDRESS）适配新地址；
外设接口：PIC32MZ的CAN控制器通过“外设总线矩阵”访问，需在驱动中补充总线权限配置，避免外设访问冲突。

2. 移植可行性

协议层完全复用：UDS协议、诊断服务、安全认证逻辑与厂商无关，可100%复用；
驱动层工作量可控：仅需重写“Flash/EEPROM/GPIO/CAN”4类驱动，上层接口保持一致（如DiagnosticFlashWrite函数参数不变）；
操作系统适配：SEA_OS若支持目标内核，可直接复用；若不支持，可替换为厂商提供的RTOS（如NXP的FreeRTOS），仅需修改任务调度相关的临界区保护宏。

四、适配优先级与建议

从“适配成本、方案兼容性、行业应用”角度，建议按以下优先级扩展支持：

优先适配：STM32F103/105/106系列，适配成本最低（仅需调整存储参数和引脚配置），适合快速落地；
其次适配：STM32F4/L4系列，满足高性能、低功耗需求，适配修改集中在驱动层，适合中高端ECU；
按需适配：NXP/TI/Microchip型号，仅在客户指定芯片平台时进行移植，重点确保CAN通信和Flash编程的稳定性。

五、总结

该UDS Bootloader方案的核心价值在于“硬件无关的诊断架构”：UDS协议逻辑、会话管理、安全认证、程序下载流程与具体微控制器无关，仅需针对“内核特性、外设控制器、存储参数”做针对性适配。从实践角度，可轻松支持STM32全系列，并通过驱动重写扩展至其他厂商的Cortex-M内核微控制器，适配成本可控，具备广泛的应用场景覆盖能力。
