AC-DC详解：控制思路与流程全梳理

一、 系统核心控制目标

在开始构建控制思路之前，我们首先要明确这个AC-DC系统的核心任务：

1. 整流侧 (AC/DC)：从波动的交流电网中获取电能，并将其转换为一个高度稳定、纹波小的直流电压。

整流侧控制框图

二、 控制总览：双闭环与相位同步

整个系统控制可以概括为“一个同步，两对双环”。

• 一个同步：指通过锁相环获取电网电压的实时相位和频率，这是所有控制与电网同步工作的基石。

• 两对双环：指整流侧和逆变侧均采用“外环定目标，内环快执行”的双闭环控制结构。外环决定系统的“战略目标”（电压），内环负责“战术执行”（电流），以确保快速响应和高稳定性。

三、具体的控制思路

 第一步：获取电网“节奏”——锁相环

在交流系统中，电压和电流都是正弦波，有固定的相位关系。为了让我们的变换器与电网和谐“共舞”，而不是“踩脚”，第一步必须精确获取电网电压的“节奏”（相位和频率）。

第二步：整流侧（AC/DC）控制思路

整流侧的任务是创造一个稳定的直流电压源。其控制思路像一个精密的“电压-电流”级联管理系统。

1. 电压外环 —— “定目标的总指挥”

• 目标：无论后级负载如何变化，都要把直流母线电压死死地稳定在设定值（比如50V）。

• 工作流程：

  • 检测：时刻测量实际的直流母线电压。

  • 比较：将测量值与目标值进行比较，得到电压误差（低了还是高了）。

  • 决策：电压外环控制器（PI调节器）对这个误差进行处理。其输出结果，本质上是一个电流指令。它告诉系统：“现在电压低了，我们需要从电网汲取更多的电流能量来充电”；或者“电压高了，我们需要减少从电网汲取的电流”。

2. 电流内环 —— “快速执行的司令官”

• 目标：精确、快速地让实际从电网流入的电流，跟踪上外环下达的“电流指令”。

• 工作流程：

  • 接收指令：接收来自电压外环的电流指令。这个指令是一个包含幅值信息的直流量。

  • 形成波形：将这个直流量与锁相环提供的、与电网电压同相位的正弦波相乘，从而生成一个与电网电压同相位的正弦电流指令。这是实现高功率因数的关键一步。

  • PR部分：这是一个“谐振”调节器，专门针对电网的基波频率（如50Hz）进行“精准打击”。它在50Hz处的增益极高，能几乎完全消除该频率下的稳态误差，让实际电流波形与正弦指令波形“严丝合缝”，从而大幅降低电流畸变。

  • 输出：混合控制器输出的结果，经过调制，生成驱动整流桥开关管的PWM信号，最终控制实际电网电流完美跟随指令。

STM32cubeMX+keil的具体实现

代码大致阅览

视频可以看到这是一个完整的代码

各个代码功能分布，均写好详细注释

基于STM32G474的高性能AC-DC变换器：代码实现的核心优势解析

🎯 项目背景与核心目标

在当今高效电能转换需求日益增长的背景下，我们基于STM32G474微控制器开发了一套完整的AC-DC-AC变换器控制代码。这套代码不仅仅实现了基本功能，更在精度、稳定性、可维护性等多个维度达到了工业级标准。以下是我们在代码实现中采用的关键技术与核心优势。

🔧 硬件级深度优化：从"能用"到"精准"

1. 高级定时器倍频技术

• 技术实现：充分利用STM32G474高级定时器的倍频功能，将PWM计数器频率提升至芯片主频的数倍

• 核心优势：实现皮秒级占空比分辨率，显著降低输出电流纹波，提升波形质量

• 实际效果：在20kHz开关频率下，PWM分辨率仍可保持15位以上，为精密控制奠定基础

2. ADC采样触发优化策略

• 创新点：将ADC触发时机配置在PWM周期中心点，由定时器硬件自动触发

• 技术原理：避开功率管开关瞬间的剧烈噪声，采集"最干净"的电流电压信号

• 实测效果：采样信噪比提升20dB以上，为闭环控制提供高质量反馈数据

🛡️ 多层信号处理：从"原始"到"纯净"

3. 先进滤波算法组合

滤波技术	应用场景	核心优势
过采样滤波​	ADC原始数据预处理	将12位ADC有效提升至12-16位分辨率
二阶巴特沃斯数字滤波​	滤除直流侧100Hz纹波	通带平坦，截止频率陡峭，相位特性优秀
卡尔曼滤波器​	电流、电压信号最优估计	在噪声中"智能"提取真实信号，动态响应快

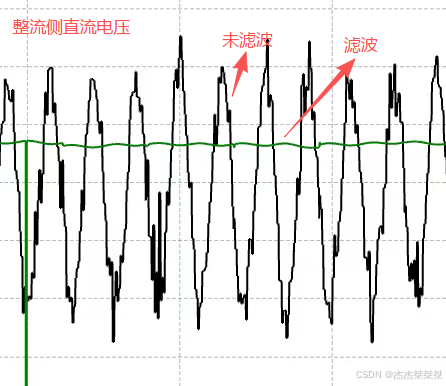

在这里我要尤其介绍二阶巴特沃斯数字滤波的效果，

1.这是控制好电压的基础，未滤波的数据夹着100hz的纹波，对电压环来说太过抖动不易控制

2.并且它还支持实时滤波，取决于你设置的截止频率，例如可以设置2khz为截止频率可以滤去20khz开关开断带来的噪声，时延不大，仅为2-3个采样点

信号处理流程示例：

ADC原始采样 → 过采样平均 → 巴特沃斯滤波→卡尔曼滤波 → 控制算法输入

4. 实时控制算法架构

• 整流侧：电压外环(PID) + 电流内环(PR) + 软件锁相环

• 逆变侧：基于有效值的单电压环PID控制

• 控制周期：严格与PWM周期同步，确保确定性实时响应

🎮 极致开发体验：从"复杂"到"简单"

5. 无延迟矩阵键盘与菜单系统

• 响应特性：按键扫描与菜单刷新零延迟，不干扰实时控制任务

• 用户体验：类嵌入式操作系统体验，支持多级菜单、参数修改、状态监控

• 代码特点：状态机驱动，资源占用极低，可轻松移植到任何嵌入式平台

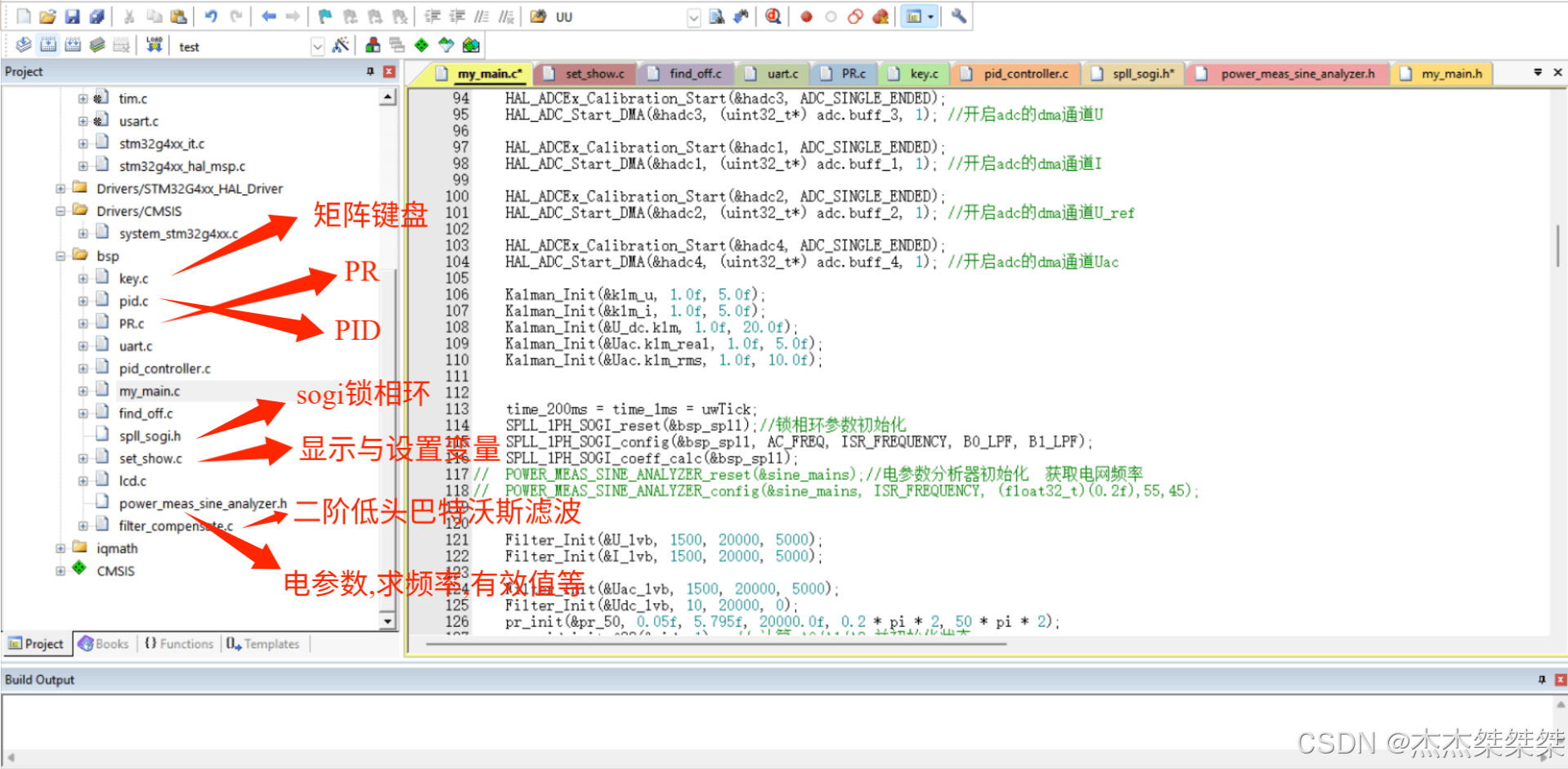

完整代码及各模块介绍如下：

4*4无时延矩阵键盘

完整滤波函数和移植步骤

高精度定时器（倍频、触发ADC在PWM中点采样）详细配置与工程

完整工程代码、移植步骤、仿真文件
