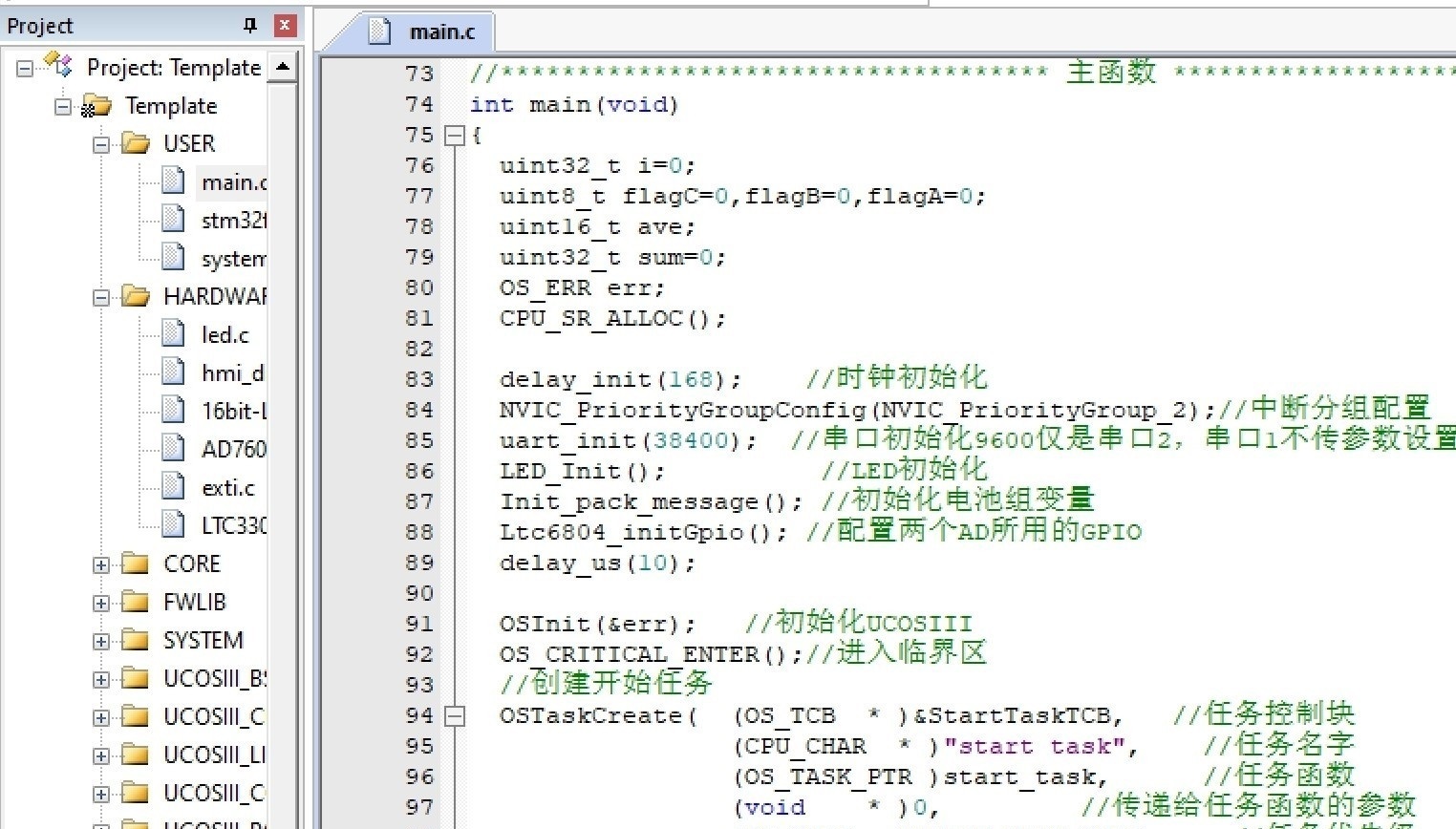

STM32F4 BMS电池管理系统 SOC均衡基于STM32的BMS电池管理系统，LTC6804和LTC3300 SOC均衡，可监控12节电池。 6804和3300的工作原理及应用介绍。提供源代码，PDF官方版参考原理图，6804及3300工作原理及应用介绍。

在工业级电池管理系统（BMS）开发中，STM32F4系列芯片凭借其强悍的实时处理能力，成为很多工程师的首选。今天咱们就拆解一个基于STM32F4的12节电池监控系统，核心器件LTC6804和LTC3300的配合堪称经典。

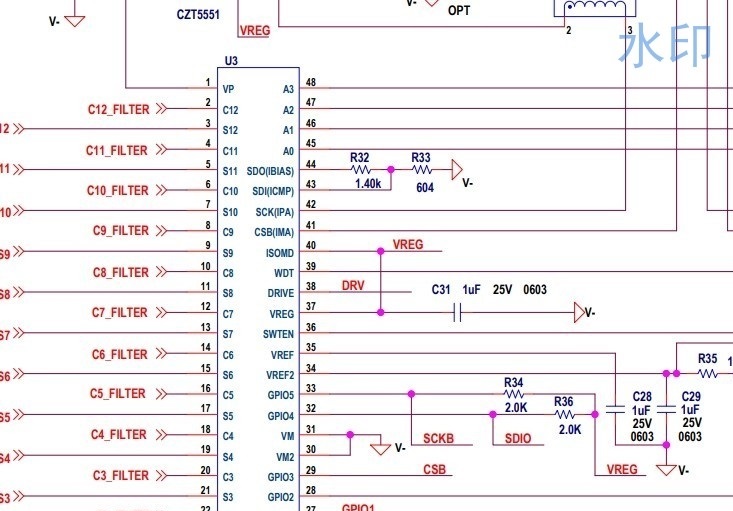

先说LTC6804这颗电池监测IC，它能同时监控12节串联电池的电压，精度能达到±0.04%。这个指标在动力电池场景下非常关键——想想电动汽车里电池组的一致性对续航的影响。硬件设计上要注意它的isoSPI接口，隔离通信的设计直接影响系统抗干扰能力。下面这段初始化代码展示了如何配置采集参数：

void LTC6804_Init(void) {
    uint8_t config[6];
    config[0] = 0xFC; // GPIO全部禁用，REFON开启
    config[1] = 0x00; // 电压采集模式设置
    config[2] = 0x00; // 放电定时器关闭
    config[3] = 0x00; // 默认设置
    LTC6804_wrcfg(config); // 写入配置寄存器
}

重点在电压采集模式的配置位，比如设置MD[1:0]位为00时选择正常模式，转换时间约13ms。实测中发现，适当降低采样频率能有效降低系统整体功耗。

SOC均衡的核心交给LTC3300这个双向主动均衡芯片。它的牛逼之处在于支持高达30A的均衡电流，这比常见的被动均衡方案效率提升不是一点半点。硬件设计时要注意变压器参数，匝数比1:1时能实现电池间能量转移。看这个均衡触发逻辑：

void balance_control(void) {
    if(max_cell_volt - min_cell_volt > 50) { // 压差超50mV触发
        LTC3300_start_transfer(high_cell, low_cell); // 指定转移路径
        HAL_GPIO_WritePin(BAL_EN_GPIO, BAL_EN_PIN, GPIO_PIN_SET);
    }
}

这里有个坑要注意：当多个电芯需要均衡时，必须采用分时复用策略，避免多个变压器同时工作导致电磁干扰。我们在代码里加了互斥锁机制，确保每次只进行一对电芯的能量转移。

说到SOC算法，系统采用安时积分结合开路电压法的混合策略。电压采集数据通过SPI传到STM32后，会先进行滑动平均滤波：

float get_filtered_voltage(uint8_t cell_num) {
    static float voltage_buf[12][5] = {0};
    float sum = 0;
    for(int i=0; i<5; i++){
        sum += voltage_buf[cell_num][i];
    }
    return sum/5.0f;
}

这种处理有效消除了接触电阻波动带来的毛刺。在SOC计算模块中还加入了温度补偿系数，毕竟锂电池特性受温度影响显著。
