特性

  • 32位ARM Cortex-M4内核 + FPU,单周期硬件乘除法指令,支持DSP指令和MPU
  • 内置2KB指令Cache缓存,支持Flash加速单元执行程序0等待
  • 最高主频108MHz,135DMIPS
  • 高达128KByte片内Flash,支持加密存储、分区管理及数据保护,支持硬件ECC校验,10万次擦写次数,10年数据保持
  • 高达32KByte片内SRAM,包括24Kbyte SRAM1(Stop2模式可配置为保持)和8Kbyte SRAM2(Standby和Stop2模式下都可配置为保持) ,支持硬件奇偶校验
  • Standby模式:2.5uA,所有备份寄存器保持,IO保持,可选RTC Run,8KByte SRAM2可配置,快速唤醒
  • Stop2模式:6uA,RTC Run,8KByte SRAM2和24K KByte SRAM1可配置,CPU寄存器保持,IO保持,快速唤醒
  • RUN模式:90uA/MHz@108MHz
  • LPRUN模式: PLL关闭MSI作为系统主时钟,MR关闭LPR开启,USB/CAN/SAC断电,其它外设配置可选
  • 1个12bit 5Msps ADC,多种精度可配置,6bit模式下采样率高达9Msps,多达16路外部单端输入通道,支持差分模式
  • 2个轨到轨运算放大器,内置最大32倍可编程增益放大器
  • 2个高速模拟比较器,内置64级可调比较基准,其中COMP1支持STOP2低功耗模式下工作
  • 多达20通道电容式触摸按键,支持低功耗状态下唤醒MCU
  • 1个12bit DAC,采样率1Msps
  • 内部2.048V独立参考电压基准源
  • 内部集成低压检测单元
  • 4MHz~32MHz外部高速晶体
  • 32.768KHz外部低速晶体
  • 内部高速RC(HSI) 16MHz
  • 内部多速RC(MSI) 100K~4MHz
  • 内部低速RC(LSI) 40KHz
  • 内置高速PLL
  • 支持1路时钟输出,可配置为低速或高速时钟输出
  • 支持上电/掉电/外部引脚复位,支持可编程的低电压检测及复位,支持看门狗复位

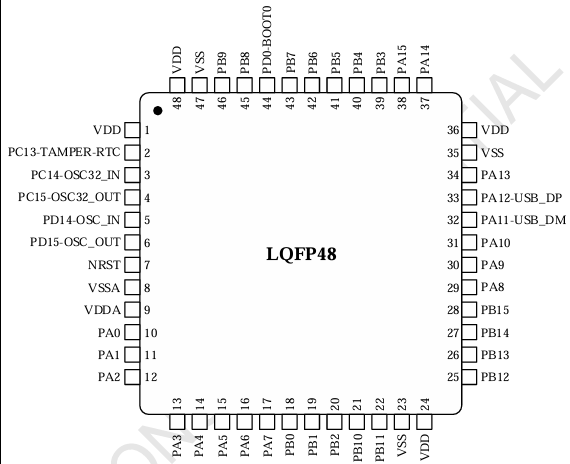

  • 最大支持52个GPIOs
  • 5个U(S)ART接口,其中3个USART接口(支持ISO7816,IrDA,LIN),2个UART接口
  • 1个LPUART,支持STOP2低功耗状态下唤醒MCU
  • 2个SPI接口,速率高达27Mbps,支持I2S通信
  • 2个I2C接口,速率高达1MHz,主从模式可配,从机模式下支持双地址响应
  • 1个USB2.0 FS Device接口
  • 1个CAN 2.0A/B总线接口
  • 1个高速DMA控制器,每个控制器支持8通道,通道源地址及目的地址任意可配
  • RTC实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准
  • 2个16bit高级定时计数器,支持输入捕获,互补输出 ,正交编码输入,最高控制精度9.25nS;每个定时器有4个独立的通道,其中3个通道支持6路互补PWM输出
  • 5个16bit通用定时计数器, 每个定时器有4个独立通道,支持输入捕获/输出比较/PWM输出
  • 2个16bit基础定时计数器
  • 1个16bit低功耗定时计数器,支持双脉冲计数功能,可在STOP2状态下工作
  • 1x 24bit SysTick
  • 1x 7bit窗口看门狗(WWDG)
  • 1x 12bit独立看门狗( IWDG)
  • 支持SWD/JTAG在线调试接口,支持UART、USB Bootloader
  • 内置密码算法硬件加速引擎,支持AES、DES、TDES、SHA1/224/256,SM1、SM3、SM4、SM7算法,Flash存储加密,多用户分区管理(MMU)
  • TRNG真随机数发生器,CRC16/32运算
  • 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2)
  • 支持安全启动,程序加密下载,安全更新
  • 支持外部时钟失效监测,防拆监测
  • 96位UID和128位UCID
  • 工作电压范围:1.8V~3.6V
  • 工作温度范围:-40℃~105℃
  • ESD:±4KV(HBM模型),±1KV(CDM模型)
