XB5307H 单节锂离子/锂聚合物可充电电池组保护芯片
XB5307H是一款高集成度单节锂离子/聚合物电池保护芯片，采用SOT23-6封装，仅需一个外部电容即可实现完整保护功能。该芯片集成功率MOSFET（等效40mΩ）和高精度检测电路，提供过充、过放、过流、短路及过温等全方位保护，同时具备充电器反向连接保护和0V电池充电功能。其超低功耗设计（工作状态2.8μA/过放模式1.5μA）特别适合智能穿戴设备等空间受限的应用场景。芯片符合RoHS标准，通过内
·
概述
XB5307H 产品 是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。XB5307H 包括了先进的功率 MOSFET,高精度的电压检测电路和延时电路。
XB5307H 使用 SOT23-6 封装和只有一个外部器件，使电池的保护电路空间最小化。
这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。
XB5307H 具有过充，过放，过流，过温及短路等所有的电池所需保护功能，并且工作时功耗非常低。该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合，如智能手环、手表、蓝牙耳机等产品。
应用
单节锂离子电池
聚合物锂电池
特性
•充电器反向连接保护
•电池反向连接保护
•集成等效 40mΩ 的先进的功率 MOSFET
• SOT23-6 封装
•只有一个外部电容器
•过温保护
•过充电流保护
•2 段过流保护
-过放电流 1
-负载短路电流
•充电器检测功能
•0V 电池充电功能
•延时时间内部设定
•高精度电压检测
•低静态耗电流
工作状态:2.8uA 典型值.. 过放模式
下:1.5uA 典型值.
•兼容 RoHS 和无铅标准·

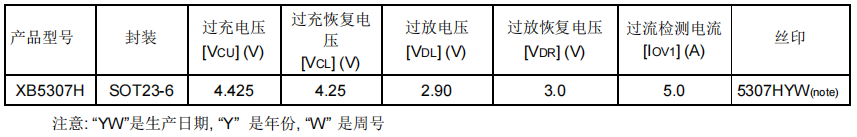

订货信息
管脚图

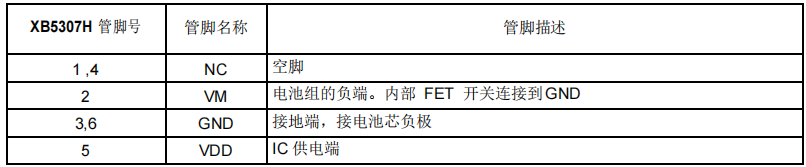

管脚描述

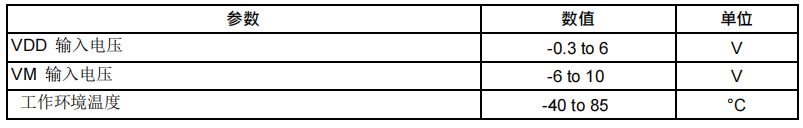

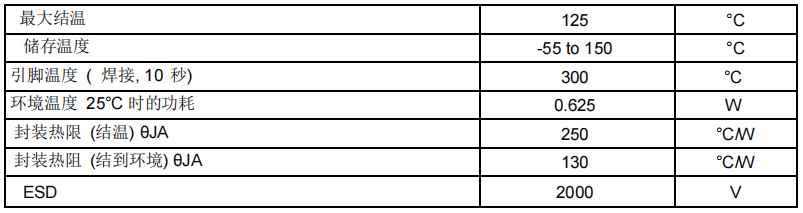

绝对最大额定值
(注意: 为保护器件，不允许超过以下最大额定值. 长时间工作在最大额定值条件下可能会影响产品的可靠性)

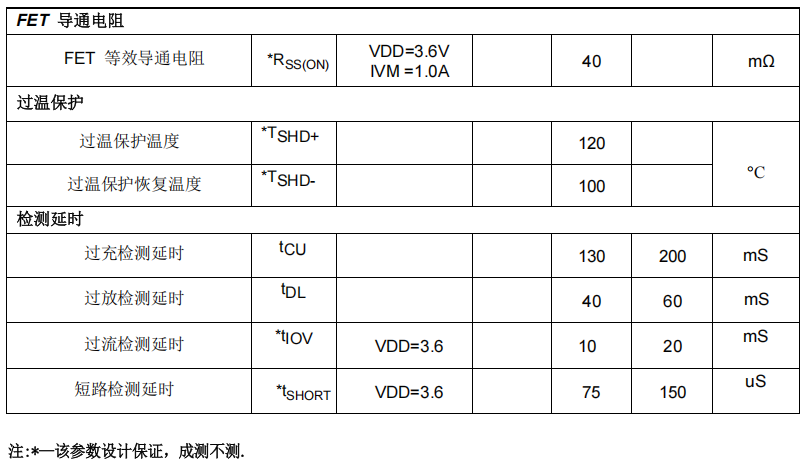

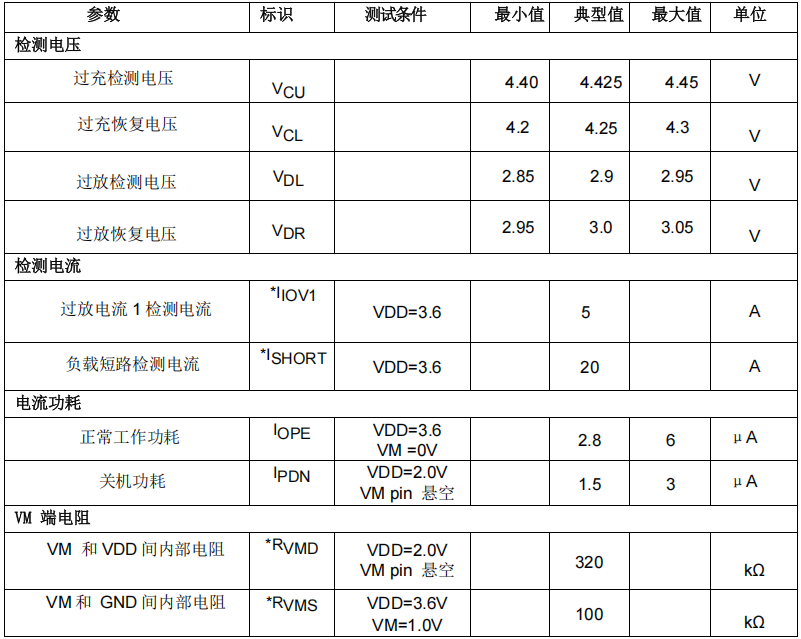

电气特性
除非特殊说明，所有指标均为 T=25°C 条件下
