STM32平衡车

全称：Digital Motion Processor（数字运动处理器）。

通俗解释：这是 IMU 内部自带的一个微型“协处理器”（类似于手机的 GPU，专门干重活的）

在图中的作用：它是一个算法加速器。

如果不加 DMP：单片机（主控板）需要自己读取原始的加速度和陀螺仪数据，通过复杂的数学公式（如互补滤波、卡尔曼滤波）去计算出当前的精确角度。这非常吃单片机的算力，代码也难写。

如果加了 DMP：你只需要给 IMU 发一条指令，DMP 就会利用它内部的硬件电路，自动把原始数据算成角度，直接把结果（角度值）扔给单片机。

结论：用了 DMP，单片机就可以“偷懒”，直接拿角度值去控制电机，反应更快，程序更简单。

总结图中的逻辑：

IMU + DMP = 硬件传感器 + 内置算法
它们合起来的作用就是：让车瞬间知道自己是歪了 5 度还是 10 度。这是实现自平衡的第一步，也是最关键的一步。

2.车怎么把自己扶起来？——电机+直立环PD

1. 核心原理：电机 + 直立 PD（比例-微分）控制（反向推）

当车身向前倾倒时，传感器（IMU+DMP）会检测到倾斜角度。此时，控制器会命令电机向相反方向（向后）转动，产生一个推力，试图把车推回垂直位置。像“反向推秋千”一样把歪倒的车身推回直立状态

2. 什么是“直立 PD”？

PD 控制是实现精准推力的数学算法，包含两个参数：

P（比例）：负责“用力”。车身歪得越厉害，电机转速越快。比如歪 30 度比歪 10 度转速快三倍。

D（微分）：负责“刹车/减冲”。它不仅看角度，还看倾倒的速度。如果车正在快速倒下，D 参数会提前加大反向力，防止冲过头；如果车已经站稳，D 参数能抑制车身的抖动，让车更稳。

3. 为什么只用 PD 就够了？

在这个阶段，目标只有一个：保持直立。不需要考虑车往哪走，也不需要转弯。PD 控制足够快且稳定，能把车身稳定在平衡位置，防止它乱跑或摔倒。这是后续实现前进和转向的基础。

3.车为什么不会自己乱跑？——编码器+速度环PI（比例-积分）控制

如果说前面的“直立 PD”是让车学会站立不倒，那么这里的“速度 PI”就是给车套上“缰绳”，防止它因为惯性或外力而失控冲出去。

1. 核心逻辑：从“角度”到“速度”的跨越

仅靠直立很难控速：如果只用电动机控制车身角度，一旦车头前倾，车就会一直往前冲，直到撞墙。因为它没有限制“跑多快”。

引入速度闭环：我们需要给车设定一个目标速度（比如每秒跑 1 米）。系统会不断比较“目标速度”和“实际速度”，通过调节电机的出力，让实际速度始终跟上目标速度。

2. 关键硬件：编码器 (Encoder)

作用：它是安装在电机轴上的传感器，像汽车的“码表”一样，能极其精确地反馈车轮转了多少圈、当前转速是多少。

为什么重要：没有编码器，系统就不知道车到底跑得快还是慢，速度控制就成了瞎猜。有了编码器，系统才能实时获取真实速度数据，形成闭环控制。

3. 什么是“速度 PI”？

PI 控制用于精确调节速度，解决两个问题：

P（比例）：负责“加速”和“减速”。发现车跑得比目标慢，就加大动力；跑得快了，就减小动力。

I（积分）：负责“消除误差”。比如车轮因为地面摩擦阻力变慢了，P 可能拉不回来，I 就会累积过去的误差，持续施加一点额外的力，直到速度恢复正常，防止车“偷懒”停下来。

4. 如何实现“不让它乱跑”？

系统将两个控制环结合起来：

内环（直立 PD）：始终在工作，确保车身不倒。

外环（速度 PI）：根据设定的目标速度，微调“目标倾角”。

想加速？PI 控制会命令车身稍微前倾一点。

想减速或停止？PI 控制会命令车身稍微后仰一点。

通过这种方式，车不再是自由落体式地冲撞，而是被精确地控制在一个设定的速度范围内行驶。

4. 车怎么听话?——蓝牙 +转向环+三环混合（直立环PD、速度环PI、转向环）

这部分解决“人机交互”和“多任务协调”的问题。如果说前面的三个部分（直立、控速）是车的“本能”，那么这部分就是车的“意识”和“执行力”

1. 蓝牙 (Bluetooth)：让车“听懂人话”

作用：无线通信模块。

解释：这是连接你和车的桥梁。通过手机 App 或遥控器发送指令（比如“前进”、“后退”、“左转”），蓝牙模块接收这些信号并传给主控板（单片机），车才能知道你想让它干什么。

2. 转向 (Steering)：让车“改变方向”

作用：执行左右转弯的动作。

解释：平衡车通常采用差速转向（类似坦克）：

左转：左轮减速，右轮加速。

右转：右轮减速，左轮加速。

原地转圈：两轮反向转动。

关键点：转向必须配合直立。如果一边轮停了，车身会立刻倒向那一边，所以转向时，直立控制（PD）也要同步调整两边电机的力度。

3. 三环混合 (Three-loop Mixing)：让车“一心多用”

作用：控制算法的架构，把各个指令融合在一起。

解释：现在的车需要同时处理三个主要指令：

直立环：保持不倒（最高优先级）

速度环：保持速度（中优先级）

转向环：控制方向（低优先级）

“混合”是怎么做到的？

单片机的运算速度极快，它会在极短时间内轮流处理这三个环，并把它们的输出叠加在一起，最终得到一个总的电机控制量。

举个例子：

你按下“左转”键（蓝牙接收指令），同时车正在“前进”（速度环在工作）。

单片机会算出：

为了保持直立，电机需要输出 X 力量；

为了维持速度，电机需要输出 Y 力量；

为了向左转，电机需要输出 Z 力量（左轮减、右轮加）

最后，把 X+Y+Z 合在一起，发给电机。这就是三环混合。

5.怎么调出来：整体调优——最后一步，也是最难的一步

平衡车最核心的技术在于“调试（Tuning）”

一、节拍 (Step / Rhythm)

在这里，“节拍”指的是调试的顺序和步骤，不能乱调，要踩着点来：

第一步：先调直立（内环）

目标：让车能独立站稳，不倒下。

操作：此时断开速度控制，用手扶着车或者用车架支撑，慢慢加大直立环的 P 值，直到车身能自己稳住。

意义：这是地基。地基不稳，后面全废。

第二步：再调速度（外环）

目标：让车能匀速跑，且松开手后速度能稳定在一个值。

操作：接入速度 PI 控制，先调 P（让车动起来并能刹车停下），再调 I（消除静差，让车停得准）。

意义：给车装上“油门”和“刹车”

第三步：最后调转向（混合）

目标：让车能转弯，且转弯时不倒

操作：加入转向控制，注意转向时要同步削弱两侧的直立力度，防止转圈时翻车

二、调参 (Parameter Tuning)

这是“调优”的核心，指的是PID 参数的微调。参数直接决定了车的性格：

直立环 (PD)：

P（比例）：决定反应速度。太小车站不住（软绵绵）；太大车会剧烈抖动（抽搐）

D（微分）：决定稳定性。太小车倒下时刹不住（冲量大）；太大车会高频啸叫（噪音大）

技巧：通常先调 P 找到临界的抖动，稍微减小一点，再加 D 抑制抖动。

速度环 (PI)：

P：决定加速的猛度。

I：决定最终的稳态速度是否准确。

方法：通常采用“试凑法”，一点点加减参数，观察车的反应。

三、坑 (Pitfalls / Common Mistakes)

这部分是前辈踩过的血泪教训，新手极易中招：

电源掉电坑：

现象：一推车电机，主控板重启或蓝牙断连。

原因：电机启动瞬间电流极大，电池内阻大或线太细导致电压跌落。

解决：换粗线、加电容、换好电池。

信号干扰坑：

现象：车不动的时候自己乱跑，或者一开电机就失控。

原因：电机线跟信号线绑在一起了，PWM 信号受到干扰。

解决：电机线用屏蔽线，或者与信号线分开走线，GND 多点接地。

机械安装坑：

现象：车往一边跑偏。

原因：两个轮子摩擦力不一样、轮胎气压不同、或者电机轴不平行。

解决：物理调平，打磨轮子，确保对称。

采样噪声坑：

现象：直立时车像喝醉了一样，MPU6050 数据乱跳。

解决：检查接线是否虚焊，传感器是否固定牢固（不能有相对位移）。

总结

“整体调优” 就是一个不断“看现象 -> 猜原因 -> 改参数/改硬件 -> 再试”的循环过程。没有一套完美的参数能通吃所有硬件，你的车最终能不能跑起来，全看这最后一步的耐心了。

二、平衡车工作原理与开发流程

工作原理：

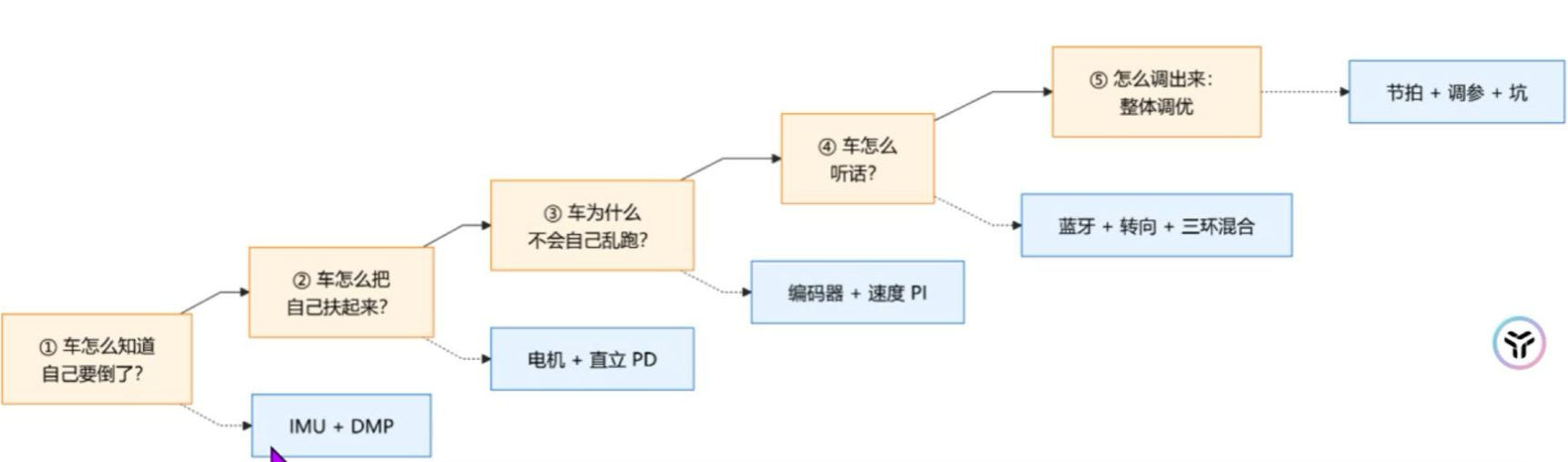

开发流程：
核心要点:

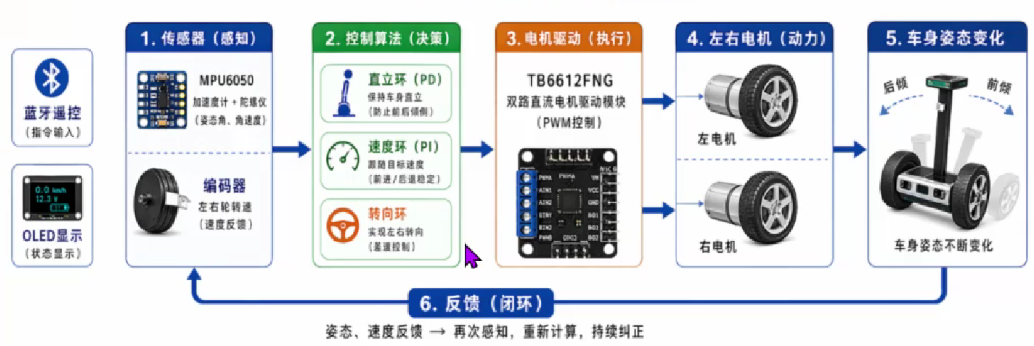

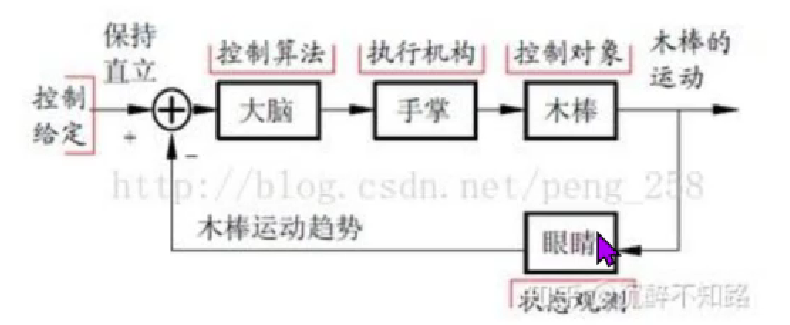

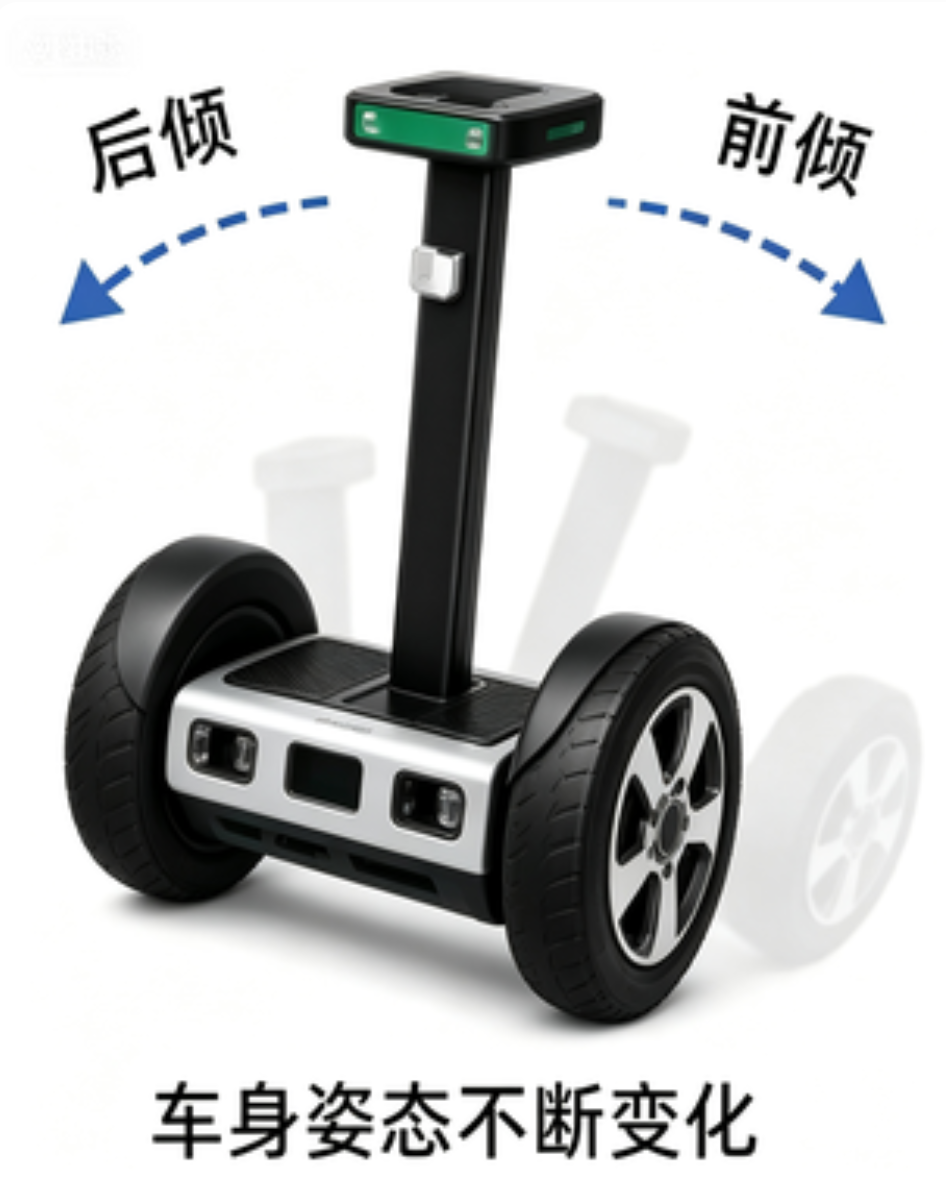

这辆车本质上是一个倒立摆闭环控制系统。它不是天然稳定，而是靠传感器、控制器和电机不断闭环纠正,才能站住。

1.传感器感知：

MPU6050——负责看车身

作用：负责“感知车身姿态”的 IMU（惯性测量单元）

感知“倒没倒”：它内部的加速度计和陀螺仪，分别实时测量车身的倾斜角度和角速度（倒下的速度）

提供“控制依据”：它输出的数据（经过 DMP 处理后的角度），直接作为 PID 控制器的输入。控制器根据这个角度偏差，决定电机是加速还是刹车，从而让车保持直立。

简单说：MPU6050 负责告诉主控板：“我现在歪了 10 度，快往反方向转轮子！”

MPU6050 与 DMP 的关系：

MPU6050 是硬件：负责采集原始的三轴“加速度”和三轴“角速度”数据。

DMP 是MPU6050 内部的协处理器：负责把 MPU6050 采集的6个原始数据，通过内置算法（如四元数、姿态解算）直接转换成稳定的角度值。

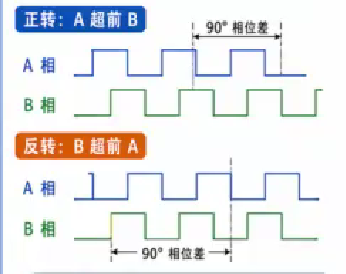

编码器——负责看轮子。速度环不看编码器，就不知道车到底有没有在跑

作用：左右轮转速(速度反馈)

2.控制算法(决策)

PID算法：

P 是什么
        P 是比例项。
        它解决的问题是:现在偏了多少，就按偏差大小立刻纠正，偏得越多，纠正越强，所以它通常是“主力纠偏项”

I是什么
        I 是积分项。
        它解决的问题是:虽然当前误差不大，但长期总有一点点偏差。如果这个偏差一直存在，就持续累加，直到把这点长期误差消掉。所以I项最擅长消除的是:稳态误差。

D 是什么
        D 是微分项。
        它解决的问题是:变化太快了，再不提前刹车就会冲过头。所以 D项本质上是在看变化速度，它最大的作用通常是

增加阻尼

抑制振荡

一句话理解 PID

P:偏得越多，拉得越狠

I:总有一点偏，就慢慢积起来消掉

D:变化太快，提前刹车

理解 PID 最重要的，不是会写公式，而是知道:为什么这个环用这个组合

为什么直立环用 PD
        直立环的目标是:别摔。
        所以它最需要两类信息:
                车已经偏了多少——P:看偏差大小
                车正在以多快的速度倒下去——D:看变化速度
        那为什么通常不用I?——因为直立环如果把一点小误差长期积起来，很容易把“零点偏了一点“变成”持续推车往前或往后跑”。所以在平衡车直立控制里，直立环通常更适合PD。

为什么速度环用 PI

        速度环的目标是:别乱跑，最终回到目标速度。它特别关心的是

当前速度偏差

长期的小漂移

        这正对应:
        P:立刻修正当前速度偏差
        I:慢慢消除长期稳态误差
        为什么常常不用 D?——因为编码器测速本身有量化噪声，D项对噪声很敏感，容易把抖动放大，所以速度环通常更适合 PI。

结论

不是所有地方都机械地上 PID，而是根据物理目标去选:

直立环:PD

速度环: PI

转向环:按需要做简化控制

PID 调参与常见现象对照——调参是平衡车真正落地的一大门槛

调参顺序不能乱

推荐顺序是
1.先确认方向正确

2.再调直立环 Kp
3.再调直立环 Kd
4.再调 Car_zero:机械零点
5.再调速度环 Kp
6.再调速度环 Ki
7.最后处理转向

常见现象怎么反推问题

常见现象和可能原因大致可以这样对应
一松手就倒:方向错了，或者Kp太小
高频抖动:Kp太大，或者阻尼不够

注意：控制系统不仅拼算法，也拼时序。快任务放中断，慢任务放主循环

3.电机驱动(执行)

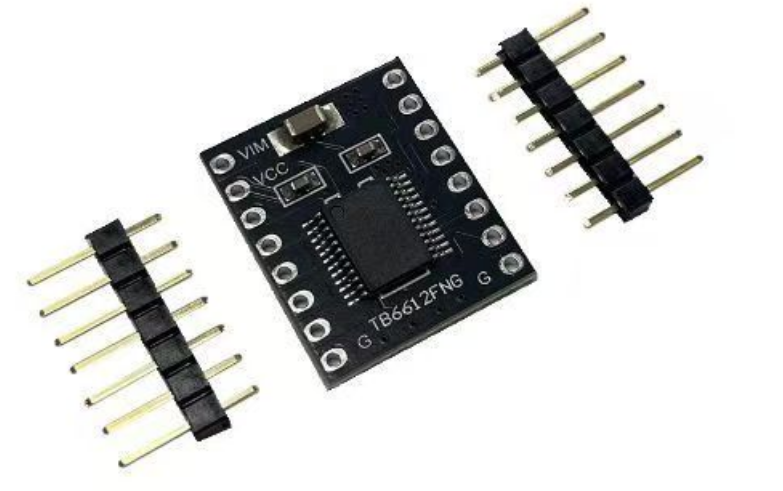

（1）TB6612FNG双路直流电机驱动模块(PWM控制)

它负责接收单片机（STM32/Arduino）发出的微弱指令（PWM信号），然后输出大电流去驱动两个直流电机，实现正转、反转、调速和刹车。相比老旧的 L298N，它效率更高、发热更小，是小型机器人项目的首选。

参数	数值/说明	对平衡车意义
驱动路数	双路（A路 + B路）	正好驱动左、右两个轮子
连续电流	每路 1.2A（峰值 3.2A）	足够驱动中小型减速电机
电机电压	VM：2.5V ~ 15V	接锂电池（如 7.4V 或 12V）
逻辑电压	VCC：2.7V ~ 5.5V	接单片机（3.3V 或 5V），电平兼容
PWM 频率	最高 100 kHz	响应快，电机运行更平滑
