这里介绍一个方案，以极低的硬件成本，构成一个万能空调控制器，无需依赖任何外部码库，即可控制任意空调，上电即可直接被Home Assistant（需MQTT插件）发现并识别为空调控制器，无需任何配置，就可以直接在HA中控制空调，如果再安装适当的HA插件，就可以连接各种的语音助手，如小爱，小度、苹果Siri等等。

与市场上出售的联网的“万能红外遥控”相比，这个方案除了无需外部网络，无需专用软件直接接入HA外，还有个突出优点是可以接收解码红外遥控器的指令，并同步给HA，也就是说，除了通过HA控制空调，还可以继续使用原机的红外遥控器控制，新的变化会同步给HA，不会造成HA中显示的状态和实际空调状态不同步。

方案亮点：

• 任意品牌型号空调1键配对，无需选择品牌型号逐一尝试

• 自动接入HA

• 自带LCD显示和按键，可直接操作控制空调（ESP32方案）

• 接收解码红外遥控器信号同步给HA，保持HA与空调状态同步

• 硬件简单制作零难度，仅需两个现成市售模块，除电源外连接4根线就可以

方案所需硬件：

1. Arduino模块，可以有ESP32和ESP8266两个选择。方案中选用的ESP32 TTGO T-Display模块自带LCD，本身有按键可以做空调遥控器使用；如果追求低成本，可以用不带显示的ESP8266 NodeMCU模块。

2. BC7215A红外模块,功能是实现万能红外收发。

带LCD的ESP32模块在淘宝上约40来元，而ESP8266价格低至10元左右。BC7215A模块淘宝价25元。

方案所需软件环境：

1. 需已经安装有Home Assistant

2. Home Assistant需要安装MQTT插件

3. 需要一个本地的MQTT服务器。当然用公网的免费MQTT服务器也可以，但使用本地服务器可以放心使用不加密传输，且响应速度极快，MQTT服务器体积很小只有几百K，完全不增加服务器负担，因此强烈建议本地安装。

4. Arduino IDE，用于编译烧录本方案的固件，需要安装下面3个Arduino库：

1. TFT_eSPI -- LCD驱动 （仅ESP32需要）

2. PubSubClient -- MQTT驱动

3. BC7215AC -- 万能空调驱动

三个库均可以从IDE的库管理器中直接安装，建议库链接使用国内清华镜像，会比较快和稳定。

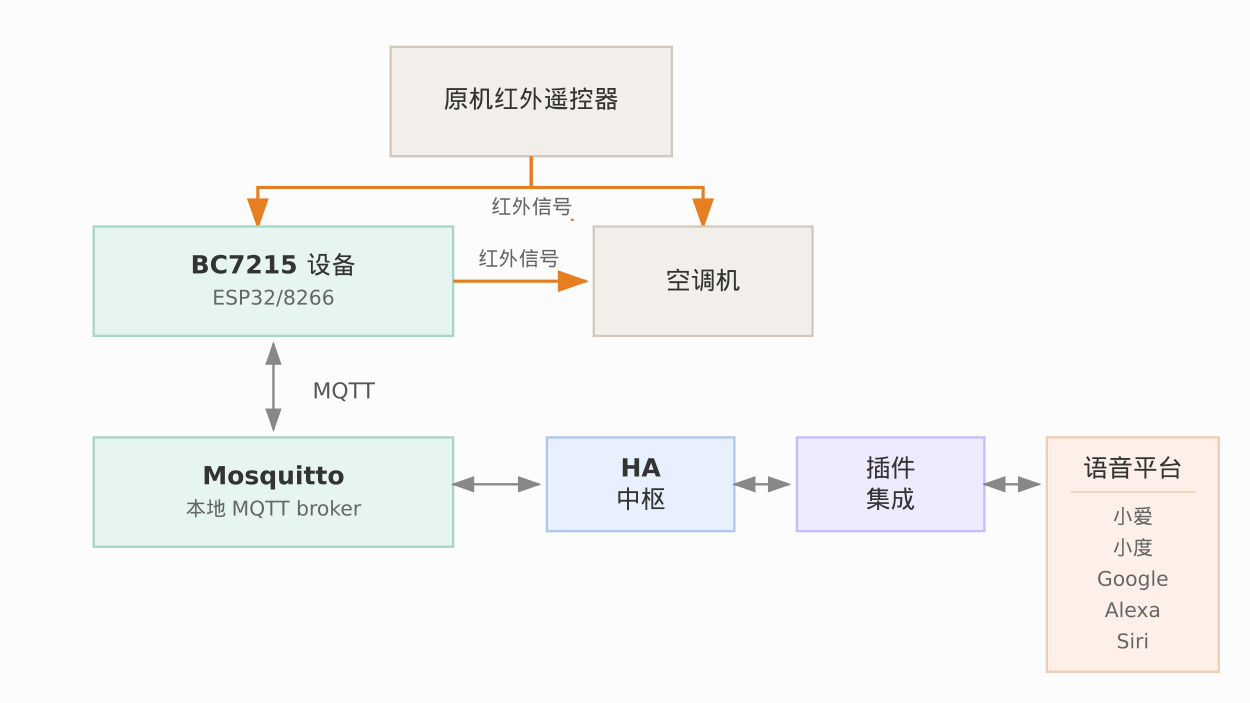

方案系统框图：

硬件电路连接：

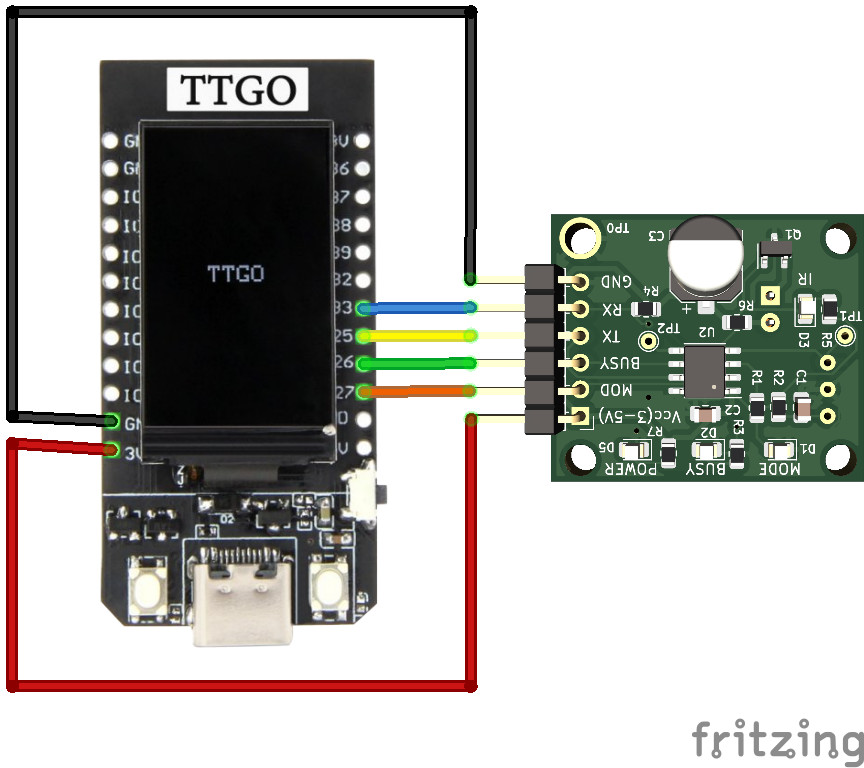

ESP32板电路连接：

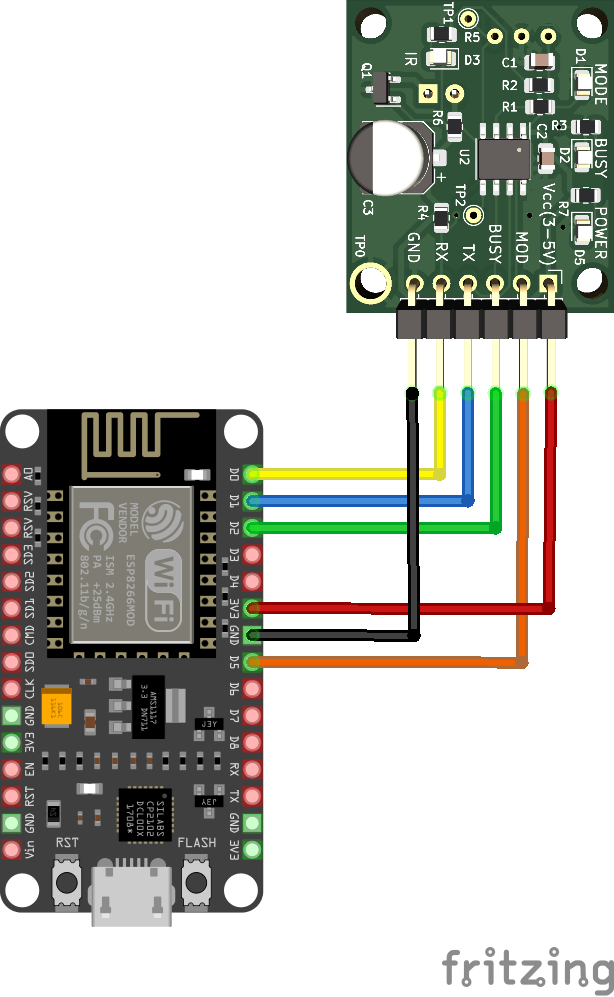

ESP8266连接图：

软件环境准备：

MQTT服务器 mosquitto

安装方法取决于你是直接安装还是使用docker，请自行根据自己情况网上搜索安装办法

HA的MQTT插件

MQTT是HA的官方插件之一，安装步骤如下

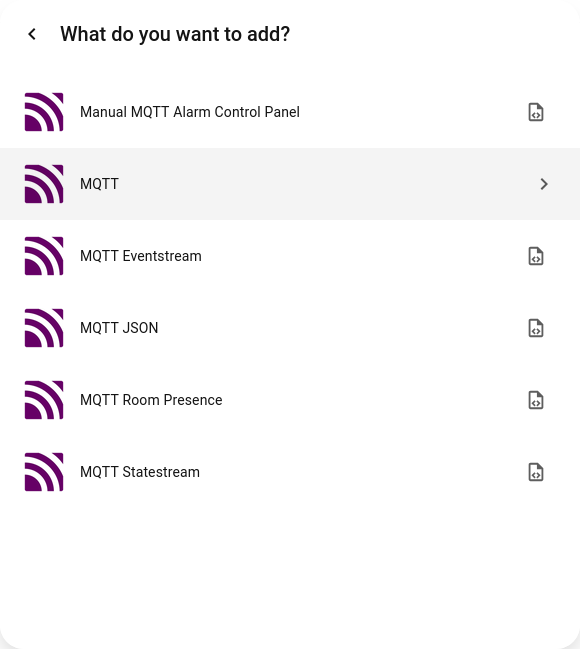

登录 HA 仪表盘，点击左侧菜单栏的 配置 (Settings) -> 选择 设备与服务 (Devices & Services) -> 点击右下角的 添加集成 (Add Integration)，搜索MQTT，然后添加

配置时：

Broker: 输入你MQTT服务器的 IP 地址 或域名（例如 192.168.1.100）。

Port (端口): 默认为 1883。

Username (用户名): 不输入

Password (密码): 不输入

Client ID: 不输入

至此HA一侧就准备就绪了。

Arduino板的准备

硬件

根据自己的需要选择ESP32或者ESP8266，在BC7215AC Arduino空调红外码库中，已经提供了两个完整的例子，下载到板上即可立刻接入HA工作。两个方案的区别在于：ESP32方案选用的是带有板载LCD屏的模块，自身能显示温度和工作模式等，还有两个按钮，ESP32板本身就可以当做空调遥控器使用；而ESP8266方案没有显示，是最精简的方案，仅通过一个板载LED灯和一个按键完成必要的操作。

选择好ESP模块后，按照上面的电路图和BC7215A模块连接起来，硬件就准备好了。

软件

打开Arduino IDE, 从库管理器中搜索或者直接通过zip文件，安装好BC7215AC空调码库后，打开随库的例子程序，HA的两个例子分别叫ESP8266_MQTT_HA和ESP32_MQTT_HA,不过打开后还不能直接编译，因为WIFI和MQTT的IP地址参数是写死在程序中的，因此需要改为自己的数据后才能正常使用。定义的部分在程序的最开始部分，分别为

#define MY_WIFI_SSID

#define MY_WIFI_PASSWORD

#define MY_MQTT_IP

三个参数。

只要填好这几个参数，程序就可以编译下载了。

与空调配对

现在要想控制空调，还差最后一步，ESP32/8266板，还必须与你的空调进行配对后，才能控制。配对操作也特别简单，无需像通常的万能遥控那样选择品牌型号，不管什么空调，都只需要一步操作即可配对。

首先先要将原空调的红外遥控器准备好，将其设置为“制冷模式，25度”备用。然后根据你所用的ESP板，分别用不同操作另其进入配对模式：

ESP32板：

第一次烧录上电后，会自动进入主菜单，如果是已经配对过的需要重新配对，两个键同时长按3s，可进入主菜单。进入菜单后按左键选第二项“Pair with A/C”,按右键OK后，出现提示，让将空调遥控器准备为”制冷模式25度“，我们前面已经准备好，直接按OK就进入了配对模式，BC7215A上蓝灯会亮起，表示进入了接收模式，这时用红外遥控器对着BC7215A模块的红外接收头，按”风速调节“按钮，正常情况下，随后蓝灯就会熄灭，然后LCD上会显示”Pairing OK”,再按OK键，一切就都已经搞定，可以控制空调了！如果你的MQTT配置没有错误，LCD上的“MQTT”标志也会出现。

ESP8266板：

ESP8266板没有LCD，只靠一个LCD和一个按键做人机交互，因此操作没有ESP32板直接。板上有一个RST复位键，一个FLASH键，长按FLASH键3s，板载LED灯进入闪烁状态，等待配对，此时只需用设置为“制冷模式25度”的红外遥控器，对着BC7215A模块按“风速调节”键，即可完成配对。配对成功的板子，ESP8266板载LED会每3s短暂闪烁一下，表明工作状态。与ESP32板不同之处，ESP8266程序配对成功后，BC7215A模块会保持接收模式，随时接收红外遥控器的信号，以便将空调状态同步到HA，仅在收到HA发来的改变空调状态的指令时，才转换为发射模式。

HA操作

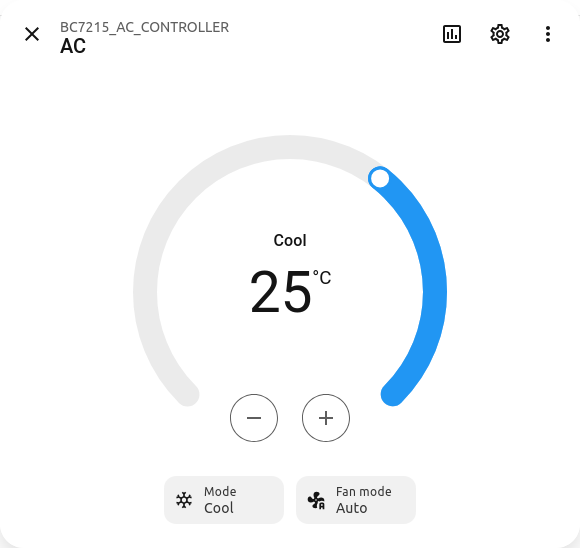

配对成功后，如果MQTT设置正确，在HA中就会自动出现我们的BC7215空调控制器，无需更多设置，就可以直接用来控制空调了。如果是使用的ESP8266板的话，用红外遥控器控制空调，在HA中也能看到空调状态的更新，酷吧！如果使用的是ESP32板，需要通过菜单将板子设置为“解析”模式，才可以将红外遥控器的控制同步给HA。

注意事项

和普通遥控器的使用一样，应该将板上的红外发射头大致对准空调的方向，才能达到最佳的效果，有兴趣的玩家可以自行改造电路，同时用几个红外发射管对着不同的方向，这样可以保证不管设备怎么放，都不影响空调接收。

同理，ESP8266板的接收功能，也应该将BC7215板上的接收头置于能收到红外线信号的位置。

语音控制

HA的功能非常强大，如果你已经有了HA，那么将其中的设备接入语音控制可以说是易如反掌，而且有多种方案，包括本地方案和云端方案，基本上通过安装适当的插件就可以实现，内容已经超出了本文的覆盖范围，将来再另外发文讨论吧。
