基于stm32的养老院体征监测系统（有完整资料）

本设计是基于单片机的养老院体征监测系统，主要实现以下功能：1、采用心率传感器+脉搏传感器+血氧传感器来对用户的生理特征参数进行检测2、通过按键来设置参数报警阈值；3、通过OLED来显示系统当前工作状态；4、采用WiFi模块将数据上传到云端，并且支持远程控制和参数调节；5、通过语音模块来播报生理数据和生理异常信息；6、生理参数异常时，通过GSM模块向指定用户进行报警。

特纳斯电子-官方

361人浏览 · 2026-03-31 09:58:44

特纳斯电子-官方 · 2026-03-31 09:58:44 发布

编号：T3542205M

设计简介：

本设计是基于单片机的养老院体征监测系统，主要实现以下功能：

1、采用心率传感器+脉搏传感器+血氧传感器来对用户的生理特征参数进行检测
2、通过按键来设置参数报警阈值；
3、通过OLED来显示系统当前工作状态；
4、采用WiFi模块将数据上传到云端，并且支持远程控制和参数调节；
5、通过语音模块来播报生理数据和生理异常信息；
6、生理参数异常时，通过GSM模块向指定用户进行报警。

标签：STM32单片机、OLED12864、mx30102、WiFi模块、语音模块、GSM模块、DS18B20

题目扩展：电子血压计、智能手环

基于stm32的养老院体征监测系统

基于stm32的养老院体征监测系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：STM32F103单片机

概述：
STM32F103单片机作为养老院体征监测系统的核心控制器，负责接收来自输入部分的数据，进行内部处理，并根据处理结果控制输出部分。

数据处理：接收心率血氧模块、DS18B20温度采集模块等传感器数据，进行滤波、校准等处理。
逻辑判断：根据预设的阈值，判断温度、心率、血氧等体征数据是否异常。
控制输出：根据处理结果，控制OLED显示屏显示数据，触发GSM模块发送报警短信，激活SU-03T语音播报模块，以及通过WIFI模块上传数据至手机。

输入部分

心率血氧模块：实时监测老人的心率和血氧饱和度，为健康评估提供关键数据。
DS18B20温度采集模块：测量老人所处环境的温度，有助于判断是否存在过热或过冷的情况。
独立按键：允许用户切换系统界面、选择监测模式、设置温度、心率和血氧的阈值，以及进行其他自定义设置。
供电电路：为整个系统提供稳定可靠的电源，确保系统能够持续运行。

输出部分

OLED显示屏：实时显示温度、心率、血氧等体征数据及其阈值，方便用户直观了解老人的健康状况。
GSM模块：当检测到体征数据异常时，自动发送报警短信至预设的手机号码，提醒用户及时关注和处理。
SU-03T语音播报模块：以语音形式播报温度、心率、血氧等数值，以及是否异常，为视力不佳的用户提供便利。
WIFI模块：连接手机APP，实现数据的实时上传和远程监控。用户可以通过手机APP查看老人的体征数据、接收报警信息，并设置相关阈值。

5 实物调试

5.1 电路焊接总图

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将OLED12864显示屏插入排针。第三部分是单片机模块，本次课题使用的是STM32F103C8T6单片机。第四部分是独立按键模块。第五部分为温度传感器，第六部分为GSM短信发送模块，第七部分是心率血氧模块，第八部分为语音播报模块，第九部分是WIFI模块。下图5-1为焊接完整实物图：

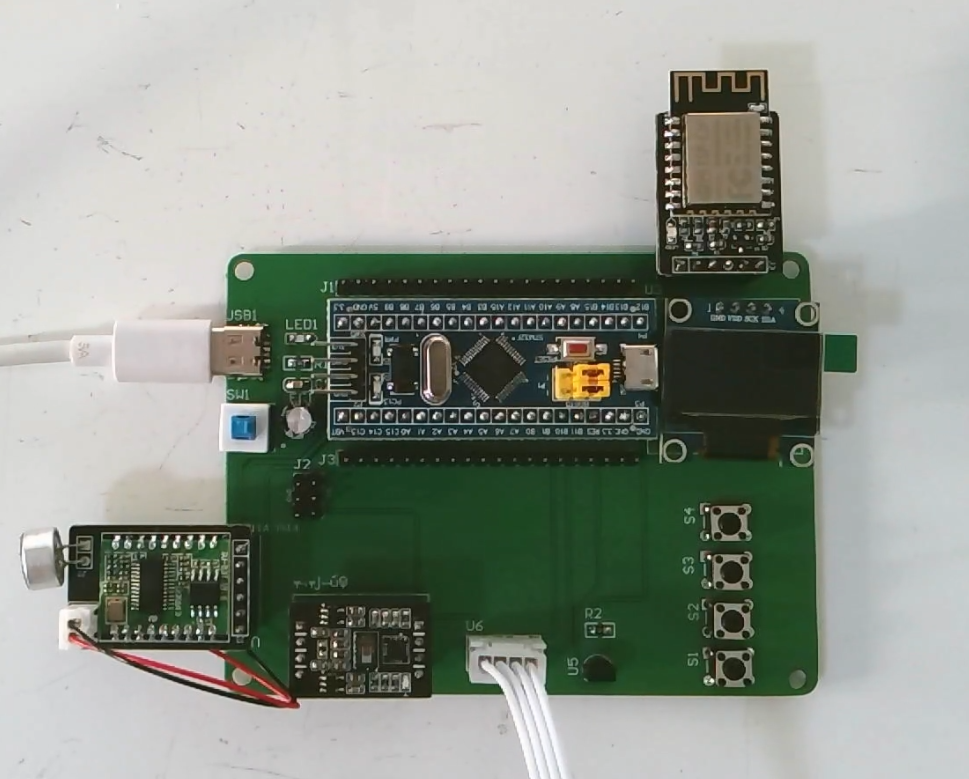

图5-1电路焊接总图

5.2 养老院体征监测系统实物测试

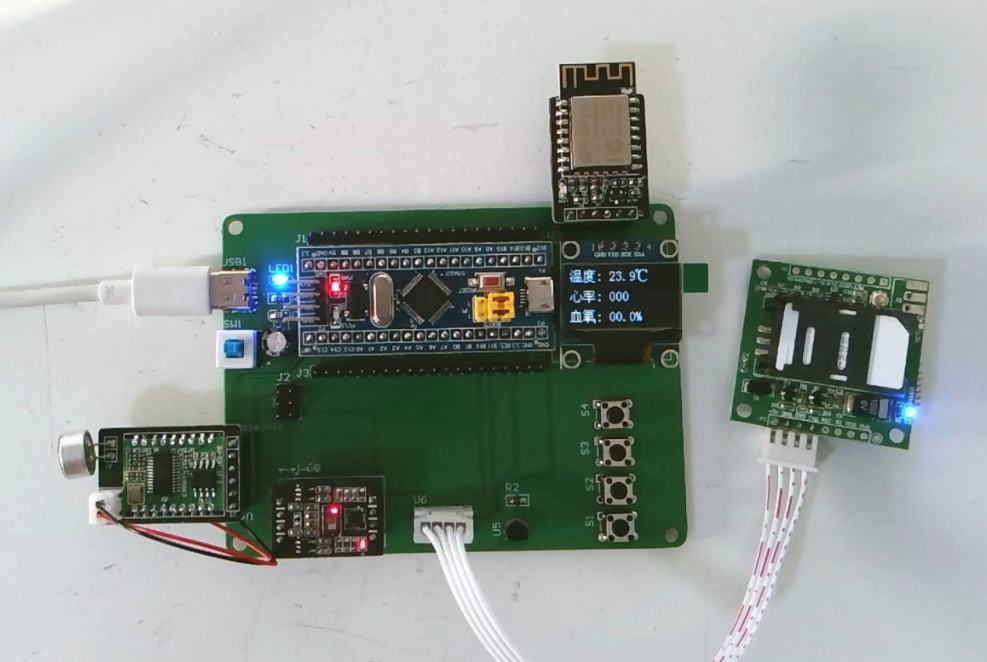

如图5-2所示，下图为上电后，此时显示屏显示养老院体征监测系统的基本情况。

图5-2养老院体征监测系统实物图

5.3 设置阈值测试

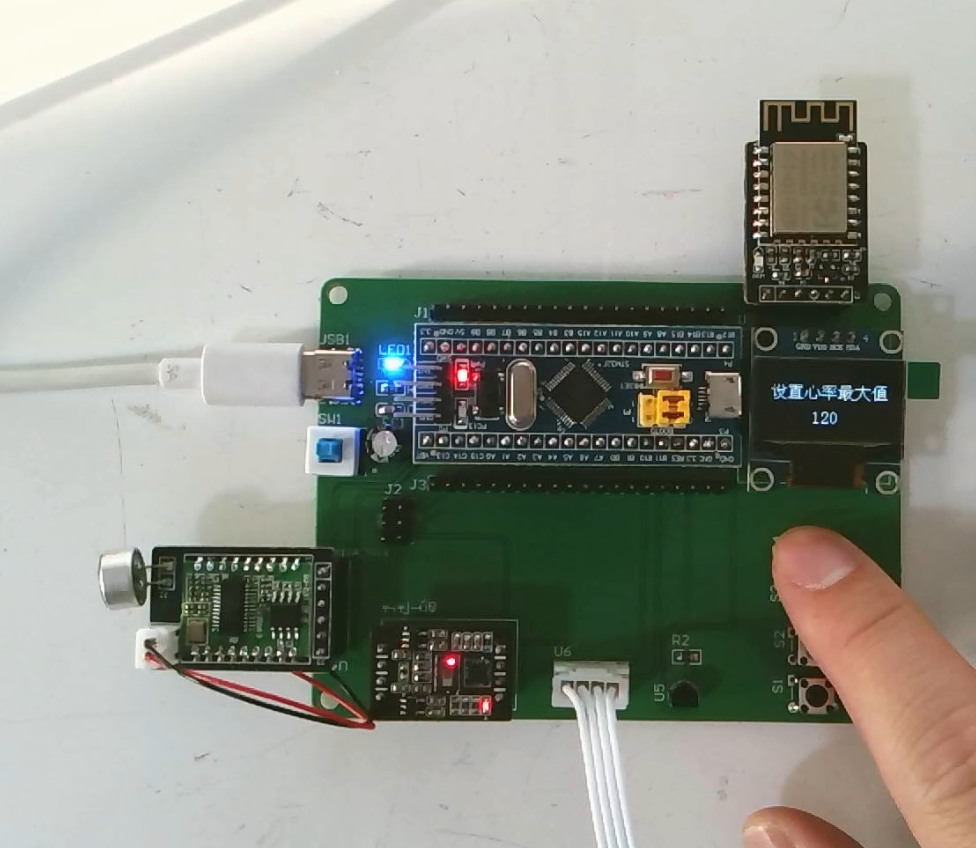

如图5-3所示，此设计中设置心率阈值。

图5-3设置阈值实物图

5.4WIFI测试

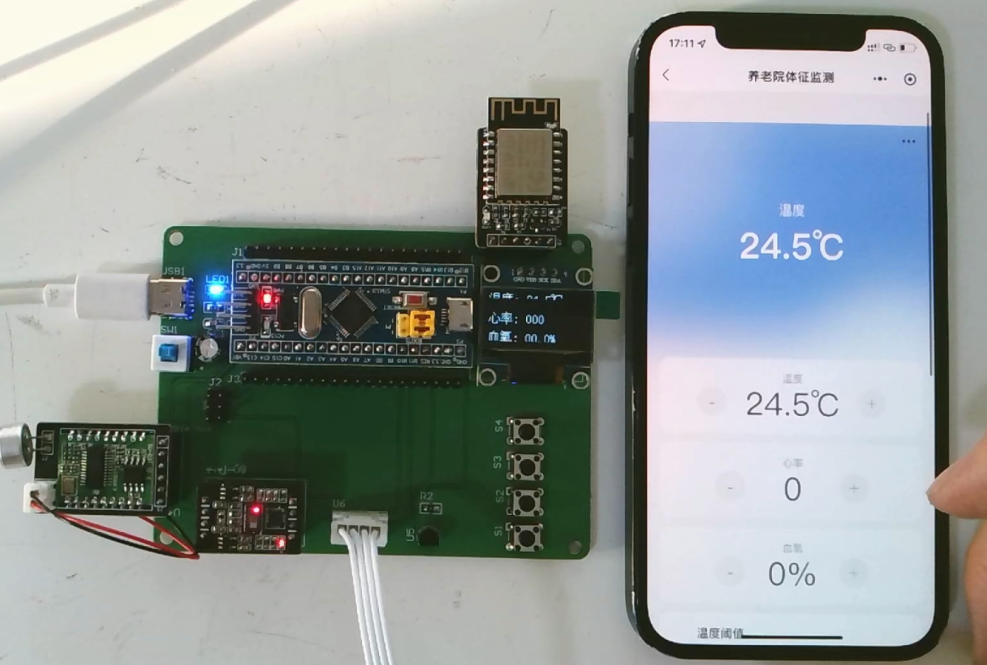

如图5-4所示，我们通过微信小程序与WIFI模块进行连接，实现了用云平台远程监控与控制养老院体征监测系统。

图5-4 WIFI测试实物图

6 仿真调试

6.1仿真总体设计

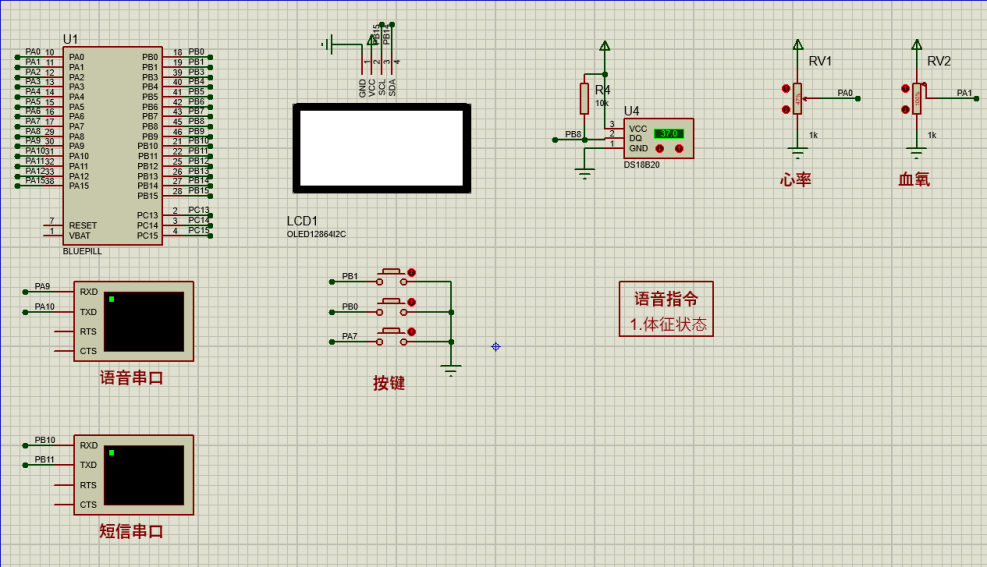

如图5-5所示，仿真部分包含STM32F103C8T6最小系统板、OLED12864显示屏、DS18B20测温模块、独立按键、语音串口、短信串口、心率调节模块以及血氧调节模块。

图5-5 养老院体征监测系统仿真图

6.2按键调节阈值测试

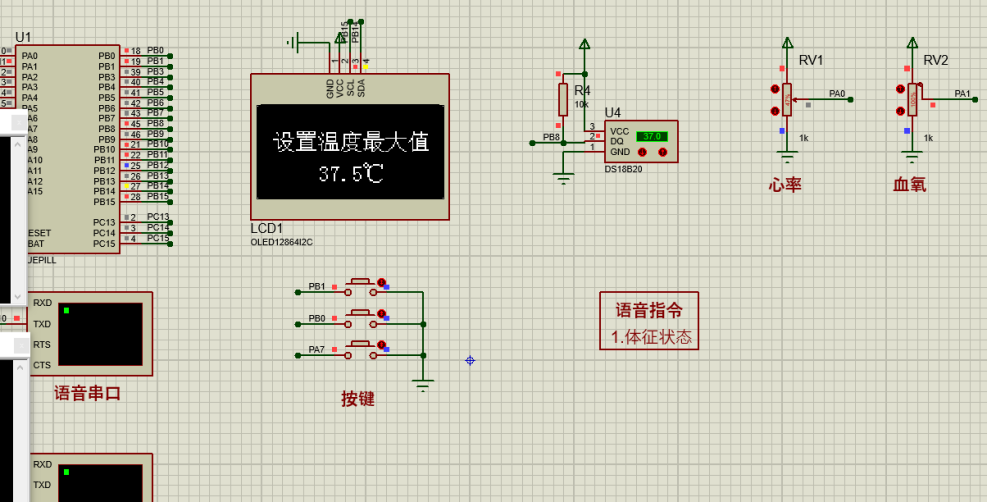

如图5-6所示，此设计中通过按键设置温度阈值为37.5℃。

图5-7 按键设置阈值仿真图

6.3温度检测测试

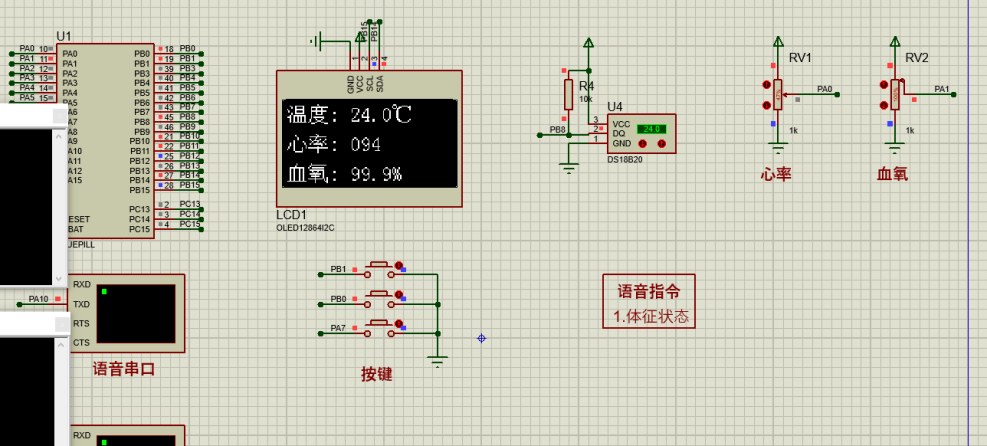

如图5-8所示，设置温度为24摄氏度。

图5-8设置温度仿真图

设计说明书部分资料如下

设计摘要：

本文详细介绍了一款基于单片机的养老院体征监测系统，旨在实现对养老院居民生理特征参数的实时监测与管理。随着老龄化社会的到来，养老院的健康监护变得尤为重要。该系统旨在通过整合多种传感器和智能模块，为养老院提供一个高效、精准的健康监测方案。

该系统的硬件设计包括心率传感器、脉搏传感器和血氧传感器等模块，这些模块能够实时采集居民的生理数据。通过这些传感器，系统可以实时获取用户的心率、脉搏和血氧水平等重要信息。此外，系统还集成了按键模块，使用户能够方便地设置报警阈值，以满足不同用户的需求。通过OLED显示屏，居民和管理人员可以实时了解系统的运行状态和居民的生理数据。

在软件设计方面，系统基于单片机进行编程，实现了数据采集、报警设置、状态显示、数据上传等一系列功能。系统通过按键模块实现参数设置，用户可以根据自身情况设定个性化的报警阈值。系统通过WiFi模块将采集到的数据上传至云端，支持远程监控和管理，为养老院管理人员提供了更加便捷的方式。此外，系统还配备了语音模块，将生理数据和异常信息转化为语音播报，使老年居民能够更直观地了解自己的健康状况。当生理参数异常时，系统还利用GSM模块向指定用户发送报警信息，确保异常情况能够及时得到处理。

通过一系列实验验证，本系统展现出了稳定的性能和高度的准确度。其实时性、智能化以及多种报警手段的结合，使其成为养老院健康监测的一项有力工具。本系统的设计不仅能够提高养老院居民的健康水平，也为管理人员提供了更加高效的工具。未来，可以进一步优化系统的性能和用户体验，以更好地满足老年人健康监测的需求。

综上所述，本文介绍的基于单片机的养老院体征监测系统具备重要的实际应用价值。通过智能化的设计，该系统为老年人的健康管理提供了可靠的支持，为养老院的管理水平提升提供了创新的解决方案。

关键词：养老院，体征监测，单片机，生理参数，报警系统，远程控制，云端上传
