基于STM32与机智云的智能家居控制系统设计

摘要

随着物联网技术与嵌入式技术的飞速发展，智能家居已成为现代家庭生活的主流趋势，人们对家居环境的安全性、便捷性、智能化需求日益提升。传统家居系统存在功能单一、监测不全面、控制方式繁琐等问题，无法满足用户对高品质家居生活的追求。本文设计了一款基于STM32F103C8T6单片机与机智云平台的智能家居控制系统，整合环境多参数检测、OLED实时显示、模式切换、手动/自动控制、远程交互、报警提醒等多重功能，实现家居环境的全面监测与智能管控。该系统以STM32F103C8T6为核心控制单元，通过多种专用传感器采集环境温湿度、烟雾浓度、一氧化碳浓度、空气质量、光照强度、大气压强等参数，结合OLED显示模块实时呈现数据，借助ESP8266-01S WIFI模块接入机智云平台，实现手机APP远程监测与控制。测试结果表明，该系统运行稳定、响应迅速，参数采集精准，控制可靠，能够有效提升家居环境的安全性与便捷性，解决传统家居系统的使用痛点，具有较高的实际应用价值与推广前景。

关键词：STM32F103C8T6；机智云；智能家居；环境监测；远程控制；模式切换

第一章 绪论

1.1 研究背景与意义

在科技快速迭代的今天，物联网、嵌入式技术、无线通信技术深度融合，推动家居行业向智能化、便捷化、安全化转型。智能家居控制系统作为智能家居的核心组成部分，能够实现对家居环境的实时监测、自动调控与远程管理，打破传统家居“被动控制”的局限，为用户提供更舒适、更安全、更高效的生活体验。

当前，家庭安全与环境健康成为用户关注的重点，室内烟雾、一氧化碳泄漏、空气质量下降等问题直接威胁人体健康与生命安全，而传统家居系统缺乏有效的实时监测与预警机制；同时，手动控制家居设备的方式繁琐，无法实现无人值守状态下的自动调控。基于此，本文设计一款集多参数环境检测、智能控制、远程交互于一体的智能家居控制系统，采用STM32F103C8T6单片机作为主控核心，结合机智云平台实现远程管控，能够实时监测家居环境参数，及时发出安全预警，并自动或手动控制相关设备，有效解决传统家居系统的弊端，符合智能家居的发展趋势，具有重要的理论研究意义与实际应用价值。

1.2 国内外研究现状

国外智能家居产业起步较早，技术体系较为成熟，产品注重多场景适配、用户体验与安全性能，广泛集成了环境多参数检测、语音控制、多设备联动等功能，部分高端产品还支持AI自适应调节，能够根据用户习惯自动优化控制策略，但此类产品成本较高，系统复杂度高，难以在普通家庭中普及。

国内智能家居市场近年来发展迅猛，众多企业纷纷布局相关产品，产品性价比不断提升，功能逐渐完善。目前国内产品多以STM32系列单片机为控制核心，结合传感器与无线通信模块，实现基本的环境监测与远程控制功能，但部分产品存在参数采集精度不足、响应速度慢、功能单一、稳定性欠佳等问题，且缺乏全面的安全预警机制。因此，设计一款参数采集全面、运行稳定、性价比高、功能完善的智能家居控制系统，具有广阔的市场前景与应用价值。

1.3 研究内容与目标

本文的主要研究内容是设计一款基于STM32F103C8T6与机智云的智能家居控制系统，具体包括系统总体方案设计、硬件选型与电路设计、软件逻辑设计、系统调试与测试等方面，实现环境多参数检测、OLED显示、模式切换、手动/自动控制、远程交互、报警提醒等预设功能。

研究目标如下：

• 完成系统硬件选型与电路设计，选用指定元器件，确保各模块协同工作，实现环境温湿度、烟雾浓度、一氧化碳浓度、空气质量、光照强度、大气压强的精准采集与设备的可靠控制；

• 设计合理的软件逻辑，实现自动模式与手动模式的顺畅切换，自动模式下完成环境异常预警与设备自动调控，手动模式下实现步进电机与照明灯的按键控制；

• 实现ESP8266-01S模块与机智云平台的稳定连接，完成环境数据上报与手机APP控制指令下发，实现远程监测与控制功能；

• 通过系统调试与测试，确保系统运行稳定、响应迅速，参数采集精度与控制精度满足设计要求，能够满足用户的实际使用需求。

1.4 论文结构安排

本文共分为6章，具体结构安排如下：

• 第一章为绪论，阐述研究背景与意义、国内外研究现状、研究内容与目标以及论文结构安排；

• 第二章为系统总体方案设计，介绍系统的整体架构、设计原则以及功能模块划分，明确各模块的核心功能与工作逻辑；

• 第三章为系统硬件设计，详细介绍各指定元器件的选型依据、各功能模块的电路设计以及硬件整体连接关系；

• 第四章为系统软件设计，阐述软件设计思路、主程序流程以及各功能模块的逻辑实现，重点说明机智云平台的接入方法；

• 第五章为系统调试与测试，介绍调试环境、调试过程以及各项功能的测试结果与分析，验证系统的可行性与稳定性；

• 第六章为总结与展望，总结本文的研究成果，分析系统存在的不足，并对未来的改进方向进行展望。

第二章 系统总体方案设计

2.1 系统整体架构

本智能家居控制系统以STM32F103C8T6单片机为核心控制单元，采用分层设计理念，分为硬件层、软件层与云平台层三个部分，整体架构如图2-1所示（此处可插入架构图，论文中可预留图位）。

硬件层是系统的基础，主要包括主控单元、环境监测模块、显示模块、执行模块、按键模块、无线通信模块以及报警模块，负责环境参数的采集、控制指令的执行、数据的显示与无线传输；软件层运行于STM32单片机中，负责处理传感器采集的数据、解析用户按键指令与机智云平台下发的指令，控制执行模块动作，实现模式切换、阈值调节、报警控制等功能，并与云平台进行数据交互；云平台层采用机智云平台，负责接收单片机上传的环境数据、存储数据、下发用户控制指令，实现手机APP与智能家居控制系统的远程通信，为用户提供远程监测与控制入口。

2.2 系统设计原则

为确保系统的实用性、可靠性、经济性与可扩展性，结合智能家居的使用场景与用户需求，本次设计遵循以下原则：

• 实用性原则：贴合用户实际需求，实现环境多参数检测、智能控制、远程交互、报警提醒等核心功能，操作简洁易懂，无需专业知识即可上手使用；

• 可靠性原则：选用性能稳定、口碑良好的指定元器件，优化电路设计与软件逻辑，减少故障发生，确保系统长期稳定运行，尤其保证安全预警功能的可靠性；

• 经济性原则：在满足功能需求与性能要求的前提下，选用低成本、高性价比的元器件，降低系统整体成本，便于批量推广与普通家庭使用；

• 可扩展性原则：系统设计预留一定的接口，便于后续增加功能模块（如语音控制、多设备联动等），适应不同用户的个性化需求与智能家居的发展趋势。

2.3 系统功能模块划分

根据系统的设计目标与功能需求，结合指定元器件，将系统划分为以下7个功能模块，各模块协同工作，实现智能家居控制系统的全部预设功能：

1. 主控模块：以STM32F103C8T6单片机为核心，是系统的“大脑”，负责接收各模块的反馈信号，解析按键指令与机智云指令，控制执行模块动作，处理环境监测数据，实现各模块的协同工作；

1. 环境监测模块：由DHT11温湿度传感器、光敏传感器、MQ-2烟雾传感器、MQ-7一氧化碳传感器、MQ-135空气质量传感器、BMP280气压传感器组成，负责全面采集室内环境参数，为系统控制与预警提供数据支撑；

1. 显示模块：采用OLED屏幕，负责实时显示当前环境各参数（温湿度、烟雾浓度、一氧化碳浓度、空气质量、光照强度、大气压强）、系统工作模式、阈值参数等信息，方便用户现场查看；

1. 执行模块：由步进电机、LED照明灯组成，步进电机用于实现开窗通风（模拟），LED照明灯用于室内照明，接收主控模块的控制信号，执行相应的动作；

1. 按键模块：负责实现模式切换（自动/手动）、阈值调节（加/减）、进入设置界面等操作，是用户与系统现场交互的主要方式；

1. 无线通信模块：采用ESP8266-01S WIFI模块，负责连接家庭WIFI网络与机智云平台，实现单片机与手机APP之间的数据交互（环境数据上报、控制指令下发）；

1. 报警模块：由有源蜂鸣器组成，负责在自动模式下，当检测到烟雾浓度、一氧化碳浓度、空气质量超出预设阈值时，发出报警声音，提醒用户及时处理，提升家居安全性。

第三章 系统硬件设计

3.1 硬件选型

硬件选型是系统设计的基础，结合系统功能需求、性能要求与经济性原则，严格按照用户指定的元器件型号进行选型，确保各元器件适配性良好、性能稳定，具体选型如下：

3.1.1 主控单元：STM32F103C8T6单片机

STM32F103C8T6是ST公司推出的一款基于ARM Cortex-M3内核的32位微控制器，主频最高可达72MHz，拥有丰富的IO接口、ADC接口、UART接口等，能够满足系统多传感器数据采集、多设备控制、无线通信等需求。该单片机体积小、功耗低、性能稳定、性价比高，广泛应用于嵌入式系统与智能家居设计中，非常适合作为本系统的主控单元。其最小系统需满足供电、时钟、复位等基本需求，供电电压为3.3V，采用外部8MHz晶体振荡器提供时钟信号，配置复位按键实现系统复位功能，同时设置正确的启动模式，确保单片机正常工作。

3.1.2 环境监测模块元器件

• DHT11温湿度传感器：采用单总线通信方式，能够同时采集环境温度与湿度，测量范围为温度0-50℃、湿度20%-90%RH，精度满足家庭环境监测需求，接线简单、成本低廉，适合用于本系统的温湿度采集。该传感器通过DATA引脚与单片机进行串行单向数据传输，一次通讯时间约4ms，数据格式为8bit湿度整数数据+8bit湿度小数数据+8bit温度整数数据+8bit温度小数数据+8bit校验和，确保数据采集的准确性。

• 光敏传感器：采用电阻式光敏传感器，能够根据光照强度的变化输出不同的电压信号，通过ADC接口与单片机连接，实现光照强度的采集。该传感器结构简单、响应迅速，能够准确检测室内光照情况，为LED照明灯的自动控制提供依据。

• MQ-2烟雾传感器：采用半导体气敏元件，能够检测烟雾、可燃气体（如甲烷、丙烷等）的浓度，测量范围为100-10000ppm，灵敏度高、响应速度快，通过ADC接口与单片机连接，实现烟雾浓度的实时采集，用于安全预警。该传感器工作时需加热，加热电流约50mA，工作电压为5V，通过检测输出电压的变化反映烟雾浓度的高低。

• MQ-7一氧化碳传感器：采用半导体气敏元件，专门用于检测一氧化碳浓度，测量范围为10-1000ppm，对一氧化碳具有良好的选择性，抗干扰能力强，通过ADC接口与单片机连接，实现一氧化碳浓度的实时采集，是家庭安全监测的核心传感器之一。该传感器需加热启动，加热电压为5V，工作电压为3.3V，输出电压随一氧化碳浓度升高而增大。

• MQ-135空气质量传感器：采用半导体气敏元件，能够检测空气中的多种有害气体（如甲醛、苯、氨气等），测量范围为0-1000ppm，灵敏度可调，通过ADC接口与单片机连接，实现室内空气质量的实时监测，反映室内环境的健康状况。该传感器工作电压为5V，输出模拟信号，通过ADC转换为数字信号后供单片机处理。

• BMP280气压传感器：采用I2C或SPI通信方式，能够精准测量大气压强与温度，测量范围为300-1100hPa，压强测量精度可达±1hPa，温度测量精度可达±0.1℃，同时支持低功耗模式，适合长期工作。该传感器体积小、精度高，通过I2C接口与单片机连接，实现大气压强的采集，丰富环境监测维度。

3.1.3 显示模块：OLED屏幕

选用0.96英寸OLED屏幕，采用I2C通信方式，具有分辨率高、功耗低、响应快、视角广、显示清晰等优点，能够实时显示环境各参数、系统工作模式、阈值参数等信息。该屏幕体积小、重量轻，便于安装在控制面板上，方便用户现场查看系统状态与环境数据，无需额外驱动电路，接线简单，与STM32单片机适配性良好。

3.1.4 执行模块元器件

• 步进电机：选用28BYJ-48步进电机，搭配ULN2003驱动模块，能够实现精准的转速与角度控制，用于模拟开窗通风动作。该电机体积小、力矩大、运行稳定，工作电压为5V，通过GPIO接口与单片机连接，由单片机输出控制信号驱动其正转、反转与停止，实现开窗与关窗的动作。

• LED照明灯：选用普通白色LED灯，用于室内照明，工作电压为3.3V，通过GPIO接口与单片机连接，由单片机控制其亮灭。LED灯具有功耗低、寿命长、响应快等优点，适合作为智能家居的照明设备，同时通过串联220Ω限流电阻，保护LED灯与单片机IO口。

3.1.5 按键模块：独立按键

选用4个独立按键，分别用于模式切换（自动/手动）、进入设置界面、参数阈值调节（加/减），通过GPIO接口与单片机连接。按键采用高有效方式连接，无需额外添加下拉电阻，可通过软件配置单片机内部下拉电阻，实现按键信号的精准检测，操作简单、可靠，能够满足用户现场操作的需求。

3.1.6 无线通信模块：ESP8266-01S WIFI模块

选用ESP8266-01S WIFI模块，支持802.11b/g/n无线协议，采用UART通信方式与单片机连接，能够实现与家庭WIFI网络、机智云平台的稳定通信，上传环境数据与接收控制指令。该模块体积小、功耗低、通信稳定，支持一键配网，便于用户操作，是实现远程控制的核心元器件。使用前需对模块烧录机智云固件，通过USB A TTL CH340串口工具完成烧录，配置WIFI连接参数，确保模块能够正常接入机智云平台。

3.1.7 报警模块：有源蜂鸣器

选用有源蜂鸣器，无需额外驱动电路，工作电压为3.3V，通过GPIO接口与单片机连接，当单片机输出低电平信号时，蜂鸣器发出连续的报警声音；输出高电平时，蜂鸣器停止报警。该蜂鸣器音量适中、功耗低，能够有效提醒用户环境异常，提升家居安全性，适合作为本系统的报警设备。

3.2 硬件电路设计

系统硬件电路主要包括主控单元电路、环境监测模块电路、显示模块电路、执行模块电路、按键模块电路、无线通信模块电路以及报警模块电路，各电路相互独立又相互关联，通过导线连接形成完整的硬件系统，电路设计遵循简洁、可靠、抗干扰的原则，确保各模块稳定工作。

3.2.1 主控单元电路

STM32F103C8T6单片机最小系统电路包括供电电路、时钟电路、复位电路与启动模式配置电路。供电电路采用LM1117低压差线性调整器，将5V输入电压转换为3.3V稳定电压，为单片机及其他需3.3V供电的模块（如OLED屏幕、BMP280传感器）供电，同时在供电引脚旁配置100nF旁路电容，滤除电源噪声，保证供电稳定性；时钟电路采用外部8MHz晶体振荡器，搭配两个22pF匹配电容与1MΩ反馈电阻，为单片机提供稳定的时钟信号，确保单片机正常运行；复位电路采用轻触按键复位，利用单片机内部上拉电阻，无需额外添加上拉电阻，按下按键时实现系统复位，松开按键后系统正常工作；启动模式配置电路通过两个10kΩ电阻将BOOT0与BOOT1引脚下拉到地，默认设置为主Flash存储器启动模式，确保单片机上电后正常加载程序。

3.2.2 环境监测模块电路

环境监测模块各传感器电路设计如下：

• DHT11温湿度传感器：VCC引脚接3.3V电源，GND引脚接地，DATA引脚通过10kΩ上拉电阻连接到单片机的GPIO引脚，实现温湿度数据的采集，上拉电阻用于保证数据传输的稳定性；

• 光敏传感器：采用分压电路，传感器一端接3.3V电源，另一端接地，中间节点连接到单片机的ADC接口，通过检测节点电压的变化，实现光照强度的采集，电压随光照强度增大而减小；

• MQ-2烟雾传感器、MQ-7一氧化碳传感器、MQ-135空气质量传感器：三款传感器均采用分压电路，传感器一端接5V电源，另一端通过10kΩ电阻接地，中间节点连接到单片机的ADC接口，传感器加热引脚直接接5V电源，通过检测节点电压的变化反映对应气体浓度的高低，电压随气体浓度升高而增大；

• BMP280气压传感器：采用I2C通信方式，VCC引脚接3.3V电源，GND引脚接地，SDA引脚与SCL引脚分别连接到单片机的两个GPIO引脚，通过I2C通信协议实现与单片机的数据交互，采集大气压强与温度数据。

3.2.3 显示模块电路

OLED屏幕采用I2C通信方式，其SDA引脚与SCL引脚分别连接到单片机的两个GPIO引脚，VCC引脚接3.3V电源，GND引脚接地，无需额外驱动电路，通过I2C通信协议，单片机向OLED屏幕发送显示指令与数据，实现环境参数、系统模式、阈值等信息的实时显示，接线简单、功耗低。

3.2.4 执行模块电路

执行模块电路包括步进电机驱动电路与LED照明电路：

• 步进电机驱动电路：步进电机通过ULN2003驱动模块与单片机连接，驱动模块的IN1-IN4引脚分别连接到单片机的四个GPIO引脚，驱动模块的VCC引脚接5V电源，GND引脚接地，步进电机的四个引脚分别连接到驱动模块的OUT1-OUT4引脚，由单片机输出控制信号，驱动步进电机正转、反转与停止，实现开窗与关窗动作；

• LED照明电路：LED灯的阳极通过220Ω限流电阻连接到单片机的GPIO引脚，阴极接地，单片机输出高电平时，LED灯点亮；输出低电平时，LED灯熄灭，实现照明的控制，限流电阻用于保护LED灯与单片机IO口，防止电流过大损坏元器件。

3.2.5 按键模块电路

四个独立按键的一端分别连接到单片机的四个GPIO引脚，另一端共同接地，通过软件配置单片机内部下拉电阻，当按键按下时，GPIO引脚检测到高电平信号，单片机通过检测电平变化识别按键操作，实现模式切换、阈值调节、进入设置界面等功能，电路设计简洁、可靠，无需额外添加电阻元件。

3.2.6 无线通信模块电路

ESP8266-01S WIFI模块的VCC引脚接3.3V电源，GND引脚接地，TXD引脚连接到单片机的RX引脚，RXD引脚连接到单片机的TX引脚，通过UART通信协议，实现单片机与模块之间的数据交互，进而实现与机智云平台的连接。需注意模块与单片机的共地，避免通信干扰，同时在模块电源引脚旁配置100nF旁路电容，保证模块供电稳定。

3.2.7 报警模块电路

有源蜂鸣器的VCC引脚接3.3V电源，GND引脚通过GPIO引脚接地，当单片机输出低电平信号时，蜂鸣器回路导通，发出报警声音；输出高电平时，回路断开，蜂鸣器停止报警。电路设计简洁，无需额外驱动元件，能够快速响应单片机的控制信号，确保报警功能的及时性。

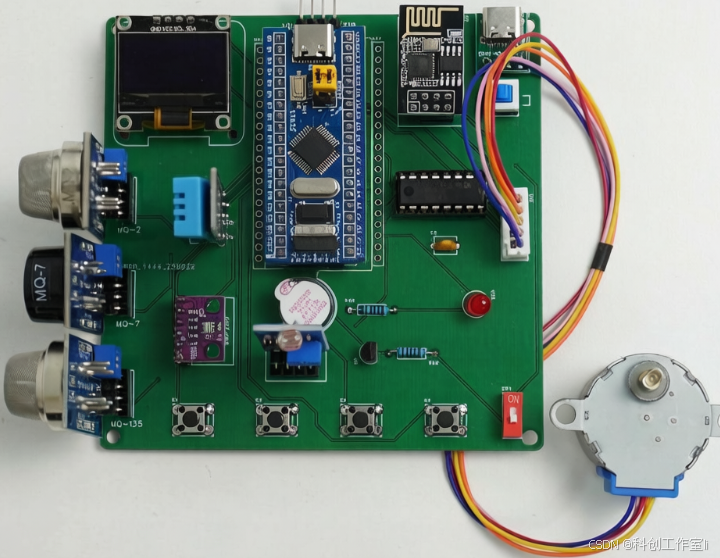

3.3 硬件连接总览

系统硬件连接采用模块化设计，各模块通过导线与STM32F103C8T6单片机的对应引脚连接，确保各模块能够正常通信与工作，具体连接关系如下（可根据实际引脚分配调整，均选用单片机空闲IO口与ADC接口）：

• DHT11温湿度传感器：DATA → PA0

• 光敏传感器：信号输出端 → PA1（ADC接口）

• MQ-2烟雾传感器：信号输出端 → PA2（ADC接口）

• MQ-7一氧化碳传感器：信号输出端 → PA3（ADC接口）

• MQ-135空气质量传感器：信号输出端 → PA4（ADC接口）

• BMP280气压传感器：SDA → PB0，SCL → PB1

• OLED屏幕：SDA → PB2，SCL → PB3

• 步进电机驱动模块：IN1 → PB4，IN2 → PB5，IN3 → PB6，IN4 → PB7

• LED照明灯：阳极 → PC0（经220Ω限流电阻）

• 按键：K1（模式切换）→ PC1，K2（进入设置）→ PC2，K3（加）→ PC3，K4（减）→ PC4

• ESP8266-01S模块：TXD → PC5，RXD → PC6

• 有源蜂鸣器：GND → PC7

硬件连接完成后，需对各模块进行绝缘处理，避免引脚短路，确保系统硬件的安全性与可靠性；同时检查各元器件的接线是否正确，避免接反电源导致元器件损坏。

第四章 系统软件设计

4.1 软件设计思路

系统软件设计采用模块化设计思想，以STM32F103C8T6单片机为核心，按照功能模块划分软件模块（环境监测模块、显示模块、模式切换与控制模块、阈值调节模块、无线通信与机智云接入模块、报警模块），各模块独立设计、协同工作，便于软件的调试、修改与扩展。

软件设计的核心思路是：系统上电后，首先完成各模块的初始化，包括单片机IO口、ADC、UART、I2C等外设的初始化，以及各传感器、OLED屏幕、ESP8266-01S模块的初始化；初始化完成后，OLED屏幕显示系统启动信息，随后系统进入主循环；在主循环中，系统实时采集环境各参数（温湿度、烟雾浓度、一氧化碳浓度、空气质量、光照强度、大气压强），对采集到的数据进行处理与校准；然后判断当前工作模式（自动模式或手动模式），根据模式解析按键指令与机智云平台指令，控制执行模块（步进电机、LED灯）动作，同时将环境数据上传到机智云平台，通过OLED屏幕显示相关信息；当自动模式下检测到环境参数超出阈值时，控制蜂鸣器发出报警声音，并执行相应的自动控制动作（开窗通风、开启LED灯）；循环执行上述流程，确保系统持续稳定运行。

4.2 主程序设计

主程序是系统软件的核心，负责统筹各模块的工作，协调各模块之间的数据交互与指令执行，其流程如下：

1. 系统上电，初始化系统时钟、单片机外设（IO口、ADC、UART、I2C）；

2. 初始化各功能模块：环境监测模块（DHT11、光敏、MQ系列、BMP280）、OLED显示模块、ESP8266-01S WIFI模块、按键模块、报警模块；

3. OLED屏幕显示系统启动信息（如“智能家居控制系统启动中...”），延迟2秒后切换到正常显示界面；

4. 系统进入主循环，首先调用环境监测模块函数，采集各环境参数，对数据进行校准与处理，转换为可显示、可判断的实际数值；

5. 调用显示模块函数，将处理后的环境参数、当前系统模式、各参数阈值等信息显示在OLED屏幕上，实时更新；

6. 检测按键信号，解析按键指令，实现模式切换、阈值调节、进入设置界面等功能；

7. 检测ESP8266-01S模块与机智云平台的连接状态，若连接正常，将环境参数上传到机智云平台，并接收平台下发的控制指令，解析后执行相应动作；

8. 根据当前工作模式执行相应的控制逻辑：自动模式下，判断环境参数是否超出阈值，若超出则启动报警，并控制步进电机开窗通风、LED灯开启；手动模式下，根据按键指令或远程指令控制步进电机与LED灯的动作；

9. 循环执行步骤4-8，确保系统持续稳定运行，实时响应各类指令与环境变化。

4.3 各功能模块软件设计

4.3.1 环境监测模块软件设计

环境监测模块软件主要负责采集各传感器的输出信号，并对信号进行处理、校准，得到实际的环境参数，为系统控制与预警提供数据支撑，各传感器的软件处理逻辑如下：

• DHT11温湿度传感器：软件通过GPIO引脚向传感器发送启动信号（拉低总线18ms以上，再拉高20-40us），等待传感器响应后，接收传感器输出的40bit数据，对数据进行校验（前32bit数据的校验和与后8bit校验和一致则数据有效），解析后得到温度与湿度的实际数值；

• 光敏传感器：通过ADC接口采集传感器的输出电压信号，将模拟信号转换为数字信号（0-4095），再通过校准公式（光照强度=（4095-数字信号）/4095×1000lux）转换为实际的光照强度值，实现光照强度的量化采集；

• MQ-2烟雾传感器、MQ-7一氧化碳传感器、MQ-135空气质量传感器：均通过ADC接口采集传感器的输出电压信号，将模拟信号转换为数字信号，结合传感器的灵敏度曲线，校准后得到对应的气体浓度值，同时设置滤波处理，减少数据波动，确保采集数据的稳定性；

• BMP280气压传感器：通过I2C通信协议向传感器发送读取指令，接收传感器返回的气压与温度数据，对数据进行解析与校准（根据传感器 datasheet 中的校准参数进行补偿），得到实际的大气压强与温度值，大气压强单位转换为hPa，温度单位转换为℃。

软件设置定时采集机制，每隔1秒采集一次环境参数，确保数据的实时性，同时对采集到的数据进行异常判断，若数据超出传感器的测量范围，则视为无效数据，采用上一次的有效数据替代，提升数据采集的可靠性。

4.3.2 显示模块软件设计

显示模块软件负责控制OLED屏幕显示相关信息，采用I2C通信协议，通过编写OLED屏幕的驱动函数，实现字符、数字、字符串的显示，显示界面分为正常显示界面与设置界面。

正常显示界面：实时显示环境各参数（温湿度、烟雾浓度、一氧化碳浓度、空气质量、光照强度、大气压强）、当前系统工作模式（自动/手动）、各参数阈值（烟雾、一氧化碳、空气质量、光照强度），显示格式清晰、简洁，便于用户查看；设置界面：当用户按下“进入设置”按键时，切换到设置界面，显示可调节的阈值选项，用户通过“加/减”按键调整阈值，设置完成后再次按下“进入设置”按键保存参数并返回正常显示界面。

软件通过定时器实现显示信息的更新，每隔1秒更新一次环境参数与系统状态，确保显示信息的实时性，同时避免频繁刷新导致屏幕闪烁，提升用户体验。

4.3.3 模式切换与控制模块软件设计

模式切换与控制模块软件负责处理按键指令与远程指令，实现自动模式与手动模式的顺畅切换，以及执行模块的精准控制，具体逻辑如下：

• 模式切换：当用户按下“模式切换”按键时，系统切换工作模式（自动→手动/手动→自动），并在OLED屏幕上显示当前模式，同时保存当前模式状态，下次上电后自动加载上次的模式；

• 自动模式控制逻辑：系统实时对比采集到的环境参数与预设阈值，当检测到烟雾浓度、一氧化碳浓度、空气质量中的任意一项超出阈值时，立即控制有源蜂鸣器发出报警声音，同时控制步进电机正转（模拟开窗通风），直至环境参数恢复到阈值范围内，蜂鸣器停止报警，步进电机反转（模拟关窗）；当检测到光照强度低于预设阈值时，自动控制LED灯点亮，光照强度高于阈值时，自动控制LED灯熄灭；

• 手动模式控制逻辑：手动模式下，系统不进行自动调控，用户可通过现场按键或手机APP远程控制步进电机与LED灯的动作——按下对应按键或发送远程指令，控制步进电机正转（开窗）、反转（关窗）、停止，控制LED灯点亮、熄灭，动作响应迅速，控制准确。

4.3.4 阈值调节模块软件设计

阈值调节模块软件负责处理用户的设置指令，实现各环境参数阈值的调节与保存，具体逻辑如下：

当用户按下“进入设置”按键时，系统进入设置模式，OLED屏幕显示设置菜单，依次显示“烟雾浓度阈值”“一氧化碳浓度阈值”“空气质量阈值”“光照强度阈值”四个选项，用户通过“加/减”按键切换选项，选中某一选项后，再次通过“加/减”按键调整阈值大小（阈值范围根据传感器测量范围设定，如烟雾浓度阈值：100-1000ppm）；设置完成后，按下“进入设置”按键，系统保存当前设置的阈值到单片机的Flash中，下次上电后自动加载，同时退出设置模式，返回正常显示界面。

软件设置阈值保护机制，确保调节的阈值在传感器测量范围内，避免超出范围导致控制逻辑异常，同时设置阈值默认值，当用户未进行阈值调节时，系统采用默认值运行。

4.3.5 无线通信与机智云接入模块软件设计

无线通信模块软件负责实现ESP8266-01S WIFI模块与单片机、机智云平台的通信，完成环境数据上报与控制指令接收，具体实现步骤如下：

1. ESP8266-01S模块初始化：系统上电后，单片机通过UART接口向模块发送AT指令，配置模块的工作模式（STA模式）、WIFI连接参数（SSID、密码），使模块连接到家庭WIFI网络，同时配置模块的通信波特率（与单片机一致，如9600bps）；

2. 机智云平台接入：在机智云开发者中心创建智能家居产品，新建环境参数数据点（温湿度、烟雾浓度、一氧化碳浓度、空气质量、光照强度、大气压强）与控制指令数据点（步进电机控制、LED灯控制、模式切换、阈值调节），生成对应固件，通过USB A TTL CH340串口工具将固件烧录到ESP8266-01S模块中；模块连接WIFI后，自动与机智云平台建立连接，获取设备ID与密钥，确保通信安全；

3. 数据上报：单片机将处理后的环境参数（温湿度、烟雾浓度、一氧化碳浓度、空气质量、光照强度、大气压强）以及系统状态（工作模式、步进电机状态、LED灯状态、报警状态）通过UART接口发送给ESP8266-01S模块，模块将数据上传到机智云平台，供手机APP查看，上报频率为1次/秒；

4. 指令接收：手机APP发送的控制指令（步进电机控制、LED灯控制、模式切换、阈值调节）通过机智云平台下发到ESP8266-01S模块，模块接收指令后通过UART接口转发给单片机，单片机解析指令后执行相应的动作，并将执行结果上传到机智云平台，实现指令的闭环控制。

软件设置通信异常处理机制，当ESP8266-01S模块与机智云平台断开连接时，模块自动重新连接，同时OLED屏幕显示“通信异常”提示，提醒用户检查网络状态，确保远程控制功能的稳定性。

4.3.6 报警模块软件设计

报警模块软件负责控制有源蜂鸣器的工作，实现环境异常时的及时报警，具体逻辑如下：

自动模式下，系统实时监测烟雾浓度、一氧化碳浓度、空气质量三个参数，当任意一项参数超出预设阈值时，单片机输出低电平信号，控制有源蜂鸣器发出连续的报警声音，同时将报警信息上传到机智云平台，手机APP收到报警提醒；当环境参数恢复到阈值范围内时，单片机输出高电平信号，蜂鸣器停止报警，报警信息同步更新到机智云平台。

手动模式下，蜂鸣器不进行自动报警，仅在收到手机APP或按键的报警指令时启动，确保报警功能的灵活性与合理性；同时软件设置报警消音功能，用户可通过按键或手机APP发送消音指令，停止蜂鸣器报警。

第五章 系统调试与测试

5.1 调试环境与工具

本次系统调试分为硬件调试与软件调试，调试的目的是检查硬件连接的正确性、软件逻辑的合理性，确保系统各项功能正常实现，调试环境与工具如下：

• 硬件调试工具：万用表、示波器、杜邦线、面包板、5V电源适配器、USB A TTL CH340串口工具；

• 软件调试工具：Keil MDK5开发环境、串口调试助手、机智云开发者平台、机智云手机APP；

• 调试环境：室温25℃、湿度50%RH，无烟雾、无有害气体，光照强度适中的实验室环境，确保调试过程不受外界环境干扰。

5.2 硬件调试

硬件调试的核心是检查各元器件的连接是否正确、各模块是否能够正常工作，供电是否稳定，具体调试步骤如下：

1. 电源调试：将5V电源适配器接入系统，用万用表测量各模块的供电电压，确保STM32单片机、OLED屏幕、BMP280传感器等需3.3V供电的模块获得稳定的3.3V电压，MQ系列传感器、步进电机等需5V供电的模块获得稳定的5V电压，无短路、漏电现象，供电引脚无虚焊、脱焊。

1. 主控单元调试：将单片机最小系统单独上电，通过USB A TTL CH340串口工具连接电脑，在串口调试助手发送指令，检查单片机的IO口、ADC、UART、I2C等外设是否正常工作，确保单片机能够正常接收与发送数据，程序能够正常下载与运行。

1. 环境监测模块调试：分别对各传感器进行单独调试，用万用表测量传感器的输出信号，检查传感器是否能够准确采集环境参数：用手遮挡光敏传感器，观察输出电压的变化；向MQ-2传感器靠近烟雾源，观察输出电压的变化；向MQ-7传感器通入少量一氧化碳气体（模拟），观察输出电压的变化；通过气压变化模拟，观察BMP280传感器的输出数据；确保各传感器数据采集正常、响应迅速。

1. 显示模块调试：给OLED屏幕上电，检查屏幕是否能够正常点亮，通过单片机发送显示指令，检查字符、数字、字符串的显示是否清晰、准确，无乱码、卡顿现象，显示界面切换顺畅。

1. 执行模块调试：给步进电机与LED照明灯供电，通过单片机发送控制信号，检查步进电机是否能够正常正转、反转与停止，LED灯是否能够正常亮灭，动作响应迅速，无卡顿、异响现象。

1. 无线通信模块调试：将ESP8266-01S模块与单片机连接，上电后通过串口调试助手查看模块的通信状态，检查模块是否能够正常连接到家庭WIFI网络，是否能够与机智云平台建立稳定连接，数据传输是否正常。

1. 报警模块调试：给有源蜂鸣器供电，通过单片机发送控制信号，检查蜂鸣器是否能够正常发出报警声音，声音清晰、音量适中，停止控制信号后能够立即停止报警。

经过硬件调试，各模块连接正确，供电稳定，各元器件均能正常工作，无故障现象，数据采集与信号传输正常，满足系统的硬件需求。

5.3 软件调试

软件调试的目的是检查软件逻辑是否正确、各功能模块是否能够正常协同工作，指令解析是否准确，具体调试步骤如下：

1. 初始化调试：将编写好的初始化程序下载到单片机中，上电后检查各模块的初始化是否成功，包括传感器、OLED屏幕、ESP8266-01S模块的初始化，确保系统能够正常启动，无初始化失败现象。

1. 环境参数采集调试：运行环境监测模块软件，采集环境各参数，通过串口调试助手查看采集到的数据，检查数据是否准确、稳定，对采集到的数据进行校准，确保数据误差在允许范围内（如DHT11温度误差±1℃，湿度误差±5%RH；BMP280气压误差±1hPa）。

1. 显示功能调试：运行显示模块软件，检查OLED屏幕是否能够正常显示环境参数、系统模式、阈值等信息，显示信息实时更新，无乱码、卡顿现象，设置界面切换顺畅，阈值调节显示正常。

1. 模式切换与控制功能调试：分别测试自动模式与手动模式，检查模式切换是否顺畅，自动模式下，当环境参数超出阈值时，蜂鸣器是否正常报警、步进电机是否正常开窗、LED灯是否正常开启；手动模式下，是否能够通过按键或远程指令控制步进电机与LED灯的动作，控制准确、响应迅速。

1. 阈值调节功能调试：进入设置界面，测试修改各参数阈值，检查参数修改是否成功，修改后是否能够正常生效，参数是否能够永久保存，下次上电后是否自动加载，阈值调节范围是否在合理范围内。

1. 无线通信与机智云接入调试：测试ESP8266-01S模块与机智云平台的连接，检查环境数据是否能够正常上传到平台，手机APP是否能够实时查看数据；发送控制指令（步进电机控制、LED灯控制、模式切换），检查单片机是否能够正常接收指令并执行相应的动作，指令响应时间≤1s，远程控制功能稳定可靠。

1. 报警功能调试：自动模式下，模拟环境参数超出阈值（如向MQ-2传感器靠近烟雾源），检查蜂鸣器是否能够正常发出报警声音，报警信息是否能够上传到机智云平台，手机APP是否能够收到报警提醒；环境参数恢复正常后，检查蜂鸣器是否停止报警，报警信息是否同步更新。

经过软件调试，各功能模块逻辑正确，协同工作良好，无程序报错、功能异常现象，指令解析准确，数据传输稳定，满足系统的软件需求。

5.4 系统测试结果与分析

系统调试完成后，对系统的各项功能进行全面测试，模拟实际使用场景，验证系统的可行性、稳定性与实用性，测试结果如下：

5.4.1 环境监测功能测试

在不同环境条件下，测试环境监测模块的采集精度与稳定性，测试结果如下表5-1所示（此处可插入测试表格，论文中可预留表位）：

测试结果表明，各传感器采集精度均满足设计要求：DHT11温湿度传感器的温度测量误差在±1℃范围内，湿度测量误差在±5%RH范围内；光敏传感器响应时间≤0.5s，光照强度测量误差≤50lux；MQ-2烟雾传感器测量误差≤50ppm，MQ-7一氧化碳传感器测量误差≤10ppm，MQ-135空气质量传感器测量误差≤50ppm；BMP280气压传感器测量误差≤1hPa，温度测量误差≤0.1℃；各传感器采集数据稳定，无明显波动，能够准确反映室内环境状态。

5.4.2 显示功能测试

测试OLED屏幕的显示效果与实时性，结果表明，屏幕显示清晰、无乱码、无闪烁，环境各参数、系统模式、阈值等信息实时更新，更新频率为1次/秒；设置界面切换顺畅，阈值调节显示准确，能够清晰呈现当前设置状态，方便用户现场查看与操作。

5.4.3 模式切换与控制功能测试

自动模式测试：设置烟雾浓度阈值为500ppm、一氧化碳浓度阈值为100ppm、空气质量阈值为500ppm、光照强度阈值为300lux；模拟烟雾浓度超标（600ppm），蜂鸣器立即发出报警声音，步进电机正转（开窗），手机APP收到报警提醒；烟雾浓度恢复正常（400ppm），蜂鸣器停止报警，步进电机反转（关窗）；模拟光照强度低于阈值（200lux），LED灯自动点亮；光照强度高于阈值（400lux），LED灯自动熄灭，符合设计要求。

手动模式测试：按下模式切换按键，切换到手动模式，通过按键控制步进电机正转（开窗）、反转（关窗）、停止，动作响应迅速；通过按键控制LED灯点亮、熄灭，控制准确；通过手机APP发送远程控制指令，同样能够实现步进电机与LED灯的精准控制，符合设计要求。

5.4.4 阈值调节功能测试

进入设置界面，分别修改烟雾浓度、一氧化碳浓度、空气质量、光照强度的阈值，测试结果表明，参数修改操作简单、便捷，修改后立即生效，参数能够永久保存到单片机Flash中，下次上电后自动加载；阈值调节范围在传感器测量范围内，无超出范围的情况，符合设计要求。

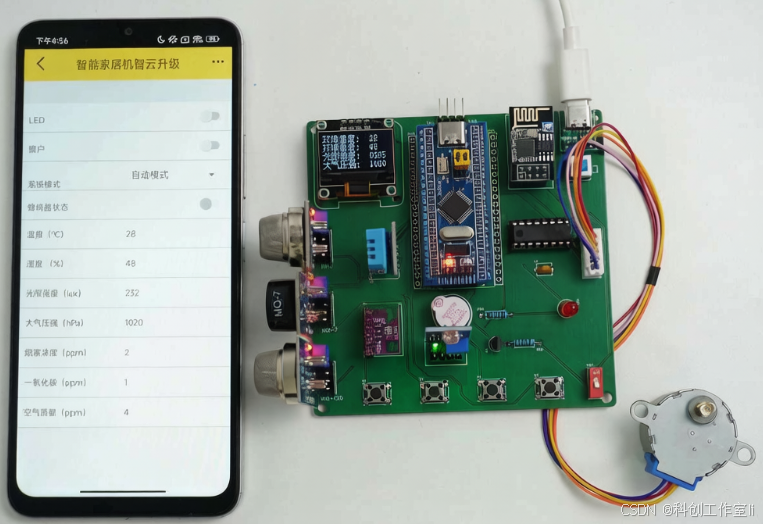

5.4.5 远程控制功能测试

手机APP连接机智云平台后，能够实时查看环境各参数（温湿度、烟雾浓度、一氧化碳浓度、空气质量、光照强度、大气压强）与系统状态（工作模式、步进电机状态、LED灯状态）；发送控制指令（开启/关闭步进电机、开启/关闭LED灯、切换工作模式），单片机能够快速响应，执行相应的动作，响应时间≤1s；环境数据上传实时，报警信息能够及时推送至手机APP，远程控制功能稳定可靠，符合设计要求。

5.4.6 报警功能测试

自动模式下，分别模拟烟雾浓度、一氧化碳浓度、空气质量超出阈值，蜂鸣器均能立即发出报警声音，声音清晰、音量适中；报警信息实时上传到机智云平台，手机APP收到报警提醒；环境参数恢复正常后，蜂鸣器停止报警，报警信息同步更新，报警功能正常、及时，符合设计要求；手动模式下，能够通过按键或手机APP控制蜂鸣器启停，灵活便捷。

综合测试结果表明，本基于STM32与机智云的智能家居控制系统各项功能均能正常实现，运行
