基于STM32的机智云版智能厨房安全系统设计

摘要

厨房作为家庭生活中高频使用的场景，其安全问题直接关系到人们的生命财产安全。传统厨房安全防护多依赖人工监测，存在响应滞后、监测不全面、无法远程管控等弊端，难以有效应对燃气泄漏、火灾、温湿度异常等安全隐患。本文设计了一款基于STM32F103C8T6单片机的机智云版智能厨房安全系统，整合多参数检测、OLED实时显示、自动/手动控制、机智云APP远程交互等核心功能，实现厨房安全的全方位监测与智能化管控。该系统以STM32F103C8T6为核心控制单元，通过各类传感器采集厨房环境温湿度、烟雾浓度、一氧化碳浓度、火焰信号及人体信号，借助OLED屏幕实时呈现关键参数，通过ESP8266 WIFI模块接入机智云平台，实现手机APP远程查看环境数据、下发控制指令及修改参数阈值。系统支持自动与手动模式切换，自动模式下可根据检测参数自动触发风扇、水泵、舵机（模拟阀门）、LED灯及蜂鸣器的联动动作，手动模式下可通过按键直接控制执行设备。测试结果表明，该系统运行稳定、检测精准、响应迅速，各项功能均满足设计要求，操作便捷、可靠性高，能够有效防范厨房各类安全隐患，提升厨房安全管理的智能化水平，具有较高的实际应用价值与推广前景。

关键词：STM32F103C8T6；智能厨房安全；机智云APP；WIFI通信；多传感器检测；自动控制

第一章 绪论

1.1 研究背景与意义

随着居民生活水平的提升，厨房的功能日益丰富，但同时也成为家庭安全事故的高发区域。厨房中燃气泄漏（一氧化碳超标）、火灾、温湿度异常等安全隐患，极易引发中毒、爆炸、火灾等严重事故，威胁人们的生命财产安全。据统计，家庭火灾中近40%源于厨房操作不当或设备故障，其中燃气泄漏、烹饪过热引发的火灾占比最高；而一氧化碳中毒事故中，厨房燃气不完全燃烧是主要诱因。

传统厨房安全防护手段较为单一，多采用独立的燃气报警器、烟雾报警器等设备，仅能实现单一隐患的报警提醒，无法实现多参数综合监测，且缺乏自动联动控制与远程管控功能。当用户不在家时，无法实时掌握厨房环境状态，也无法远程处理突发安全隐患，往往导致事故扩大。基于此，本文设计一款基于STM32的机智云版智能厨房安全系统，结合嵌入式技术、传感器技术、WIFI通信技术与云平台技术，实现厨房多安全参数的实时监测、自动联动控制与远程管控，能够有效弥补传统防护手段的不足，及时预警并处置安全隐患，保障厨房使用安全，具有重要的理论研究意义与实际应用价值。

1.2 国内外研究现状

国外智能厨房安全系统产业起步较早，技术体系较为成熟，产品多集成了多参数检测、自动联动控制、远程监控等功能，部分高端产品还支持语音控制、AI异常识别等特性，通过WIFI或蓝牙接入云平台，实现手机APP远程管控。国外产品检测精度高、运行稳定，但价格昂贵，且部分功能与国内厨房使用场景适配性不足，难以在普通家庭中普及。

国内智能厨房安全设备市场近年来发展迅速，众多企业与科研机构纷纷布局相关产品，产品性价比不断提升，功能逐渐完善。目前国内产品多以STM32系列单片机为控制核心，结合各类传感器与无线通信模块，实现基本的检测与报警功能，但部分产品存在检测参数单一、联动逻辑不完善、远程通信不稳定、与云平台兼容性差等问题，且缺乏灵活的模式切换与阈值调节功能，难以满足不同用户的个性化需求。机智云作为国内领先的物联网云平台，具有操作便捷、兼容性强、开发成本低等优势，将其与STM32单片机结合，设计一款适配国内厨房场景、功能全面的智能安全系统，具有广阔的市场前景。

1.3 研究内容与目标

本文的主要研究内容是设计一款基于STM32F103C8T6的机智云版智能厨房安全系统，具体包括系统总体方案设计、硬件选型与电路设计、软件逻辑设计、系统调试与测试等方面，实现预设的所有功能，确保系统运行稳定、操作便捷，且不包含任何代码实现。

研究目标如下：

• 完成系统硬件选型与电路设计，严格按照给定的元器件清单选用适配的元器件，确保各模块协同工作，实现厨房环境温湿度、烟雾浓度、一氧化碳浓度、火焰信号、人体信号的精准采集；

• 设计合理的软件逻辑，实现自动模式与手动模式的顺畅切换，自动模式下完成各类安全隐患的自动识别与联动控制，手动模式下实现按键控制执行设备的开关；

• 实现ESP8266 WIFI模块与机智云平台的稳定连接，完成环境数据上报与控制指令下发，实现手机APP远程查看环境信息、控制执行设备及修改参数阈值；

• 通过OLED屏幕实时、清晰地显示各类环境参数、系统工作模式及设备运行状态，支持通过按键调节各检测参数的阈值；

• 通过系统调试与测试，确保系统运行稳定、检测精准、响应迅速，各项功能均能正常实现，满足用户的实际使用需求。

1.4 论文结构安排

本文共分为6章，具体结构安排如下：

• 第一章为绪论，阐述研究背景与意义、国内外研究现状、研究内容与目标以及论文结构安排；

• 第二章为系统总体方案设计，介绍系统的整体架构、设计原则以及功能模块划分，明确各模块的核心功能与工作逻辑；

• 第三章为系统硬件设计，详细介绍各元器件的选型依据、各功能模块的电路设计以及硬件整体连接关系；

• 第四章为系统软件设计，阐述软件设计思路、主程序流程以及各功能模块的逻辑实现，重点说明ESP8266 WIFI模块与机智云APP的接入方法（不包含代码）；

• 第五章为系统调试与测试，介绍调试环境、调试过程以及各项功能的测试结果与分析，验证系统的可行性与稳定性；

• 第六章为总结与展望，总结本文的研究成果，分析系统存在的不足，并对未来的改进方向进行展望。

第二章 系统总体方案设计

2.1 系统整体架构

本智能厨房安全系统以STM32F103C8T6单片机为核心控制单元，采用分层设计理念，分为硬件层、软件层与WIFI通信层三个部分，整体架构如图2-1所示（此处可插入架构图，论文中可预留图位）。

硬件层是系统的基础，主要包括主控单元、多参数检测模块、显示模块、执行模块、按键模块、WIFI通信模块、报警模块，负责环境参数采集、指令执行、数据显示、WIFI传输、报警提醒；软件层运行于STM32单片机中，负责处理传感器采集的数据、解析用户按键指令与机智云APP下发的指令，控制执行模块动作，实现模式切换、阈值调节、自动联动控制等功能，并与WIFI模块进行数据交互；WIFI通信层采用ESP8266 WIFI模块，负责实现单片机与机智云平台的无线通信，完成环境数据上报与控制指令下发，为用户提供远程监测与控制入口，通过机智云APP实现手机与系统的联动。

2.2 系统设计原则

为确保系统的实用性、可靠性、经济性与可扩展性，结合厨房安全监测的使用场景与用户需求，本次设计遵循以下原则：

• 实用性原则：贴合厨房实际安全需求，实现多参数检测、自动联动、手动控制、远程管控等核心功能，操作简洁易懂，无需专业知识即可上手使用，适配普通家庭厨房场景；

• 可靠性原则：选用性能稳定、口碑良好的元器件，优化电路设计与软件逻辑，减少故障发生，确保系统长期稳定运行，尤其保证检测精度与联动控制的可靠性，避免误报警、漏报警；

• 经济性原则：在满足功能需求与性能要求的前提下，选用低成本、高性价比的元器件，降低系统整体成本，便于批量推广与普通家庭使用；

• 可扩展性原则：系统设计预留一定的接口，便于后续增加功能模块（如语音报警、视频监控等），适应不同用户的个性化需求与智能厨房设备的发展趋势；

• 兼容性原则：确保ESP8266 WIFI模块与机智云平台、手机APP的良好兼容性，保证远程通信稳定，数据传输顺畅。

2.3 系统功能模块划分

根据系统的设计目标与功能需求，结合给定的元器件清单，将系统划分为以下8个功能模块，各模块协同工作，实现智能厨房安全系统的全部预设功能：

1. 主控模块：以STM32F103C8T6单片机为核心，是系统的“大脑”，负责接收各模块的反馈信号，解析按键指令与机智云APP指令，控制执行模块动作，处理检测数据，实现各模块的协同工作；

1. 多参数检测模块：由DHT11温湿度传感器、MQ2烟雾传感器、MQ7一氧化碳传感器、火焰传感器、光电红外传感器组成，负责采集厨房环境温湿度、烟雾浓度、一氧化碳浓度、火焰信号、人体信号，为系统控制提供数据支撑；

1. 显示模块：采用OLED屏幕，负责实时显示当前厨房环境温湿度、烟雾浓度、一氧化碳浓度、系统工作模式、各参数阈值、执行设备运行状态等信息，方便用户现场查看；

1. 执行模块：由继电器、水泵、风扇模块、舵机、LED灯组成，继电器用于控制水泵、风扇的启停，舵机用于模拟阀门的开关，LED灯用于厨房照明，根据系统指令实现相应动作；

1. 按键模块：负责实现模式切换（自动/手动）、进入设置界面、参数阈值调节（加/减）、手动控制水泵、风扇、LED灯、舵机（阀门）的开关等操作，是用户与系统现场交互的主要方式；

1. WIFI通信模块：采用ESP8266 WIFI模块，负责实现单片机与机智云平台的无线通信，上传厨房环境数据，接收机智云APP下发的控制指令，实现远程监测与控制；

1. 报警模块：由有源蜂鸣器组成，当系统检测到安全隐患（温度超标、烟雾超标、一氧化碳超标、火焰信号）时，自动发出报警声音，提醒用户及时处理；

1. 电源模块：为整个系统提供稳定的供电，确保各模块正常工作，采用5V电源输入，通过稳压芯片转换为3.3V，为单片机、OLED屏幕、传感器等模块供电。

2.4 系统工作流程

系统上电后，首先完成各模块的初始化，包括单片机外设、传感器、OLED屏幕、ESP8266 WIFI模块等的初始化；初始化完成后，OLED屏幕显示系统启动信息，ESP8266模块自动连接指定WIFI并接入机智云平台，系统默认进入自动模式，开始实时采集厨房环境参数并在OLED屏幕显示，同时将数据上传至机智云APP。

自动模式下，系统实时分析采集到的环境参数，根据预设阈值触发相应的联动动作：检测到人体信号时，自动开启LED灯；温度高于阈值时，开启风扇并启动蜂鸣器报警；烟雾浓度或一氧化碳浓度超过阈值时，开启风扇、关闭阀门（舵机动作）并启动蜂鸣器报警；检测到火焰信号时，关闭阀门、开启水泵并启动蜂鸣器报警。

用户可通过按键切换至手动模式，手动模式下，系统停止自动联动控制，用户可通过按键直接控制水泵、风扇、LED灯、舵机（阀门）的开关；同时，用户可通过按键进入设置界面，调节各检测参数的阈值，调节后的阈值实时同步至OLED屏幕与机智云APP。

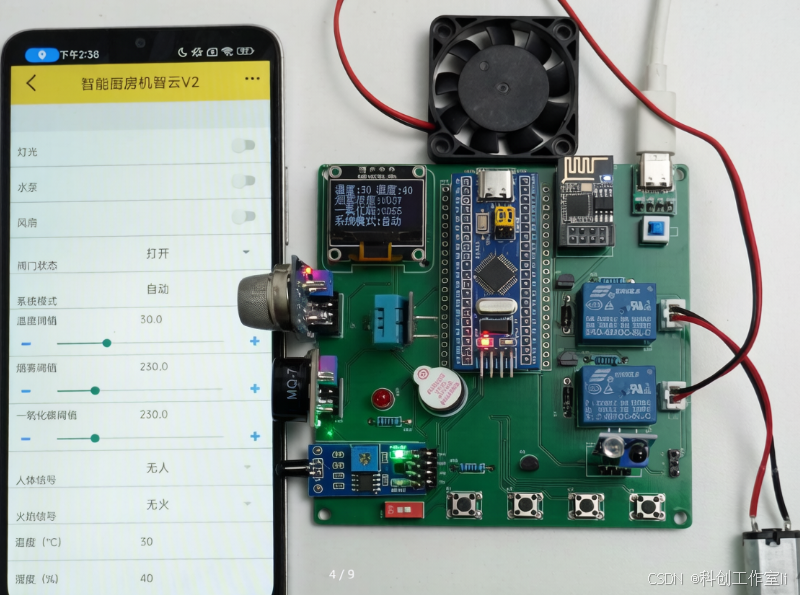

用户可通过手机机智云APP，实时查看厨房环境参数、系统工作模式及设备运行状态，也可下发控制指令，切换系统模式、控制执行设备开关、修改参数阈值，指令下发后，系统立即响应并执行相应动作，同时将执行结果反馈至APP。

第三章 系统硬件设计

3.1 硬件选型

硬件选型是系统设计的基础，结合系统功能需求、性能要求与经济性原则，严格按照给定的元器件清单进行选型，确保各元器件适配性良好、性能稳定，具体选型如下：

3.1.1 主控单元：STM32F103C8T6单片机

STM32F103C8T6是ST公司推出的一款基于ARM Cortex-M3内核的32位微控制器，主频最高可达72MHz，拥有丰富的IO接口、ADC接口、UART接口等，能够满足系统多传感器数据采集、多设备控制、WIFI通信等需求。该单片机体积小、功耗低、性能稳定、性价比高，广泛应用于嵌入式系统设计中，非常适合作为本智能厨房安全系统的主控单元。其最小系统需满足供电、时钟、复位等基本需求，供电电压为3.3V，采用外部8MHz晶体振荡器提供时钟信号，配置复位按键实现系统复位功能，同时设置正确的启动模式，确保单片机正常工作。

3.1.2 多参数检测模块元器件

• DHT11温湿度传感器：采用单总线通信方式，能够同时采集厨房环境的温度与湿度，测量范围为温度0-50℃、湿度20%-90%RH，精度满足厨房环境监测需求，接线简单、成本低廉。该传感器通过DATA引脚与单片机进行串行单向数据传输，一次通讯时间约4ms，数据格式包含湿度、温度数据与校验和，确保数据采集的准确性。

• MQ2烟雾传感器：专门用于检测空气中的烟雾浓度，同时可检测可燃气体（如天然气、液化气）浓度，采用模拟信号输出，通过ADC接口与单片机连接，输出电压随烟雾浓度升高而增大。该传感器灵敏度可调，响应迅速，抗干扰能力强，适合厨房烟雾与可燃气体检测场景。

• MQ7一氧化碳传感器：用于检测厨房中一氧化碳的浓度，采用模拟信号输出，通过ADC接口与单片机连接，输出电压随一氧化碳浓度升高而增大，能够准确检测燃气不完全燃烧产生的一氧化碳，避免中毒事故。该传感器测量精度高、稳定性好，适合家庭厨房使用。

• 火焰传感器：采用红外检测原理，能够检测火焰产生的红外信号，当检测到火焰时，输出低电平信号，无火焰时输出高电平信号，通过GPIO接口与单片机连接，响应迅速，能够及时发现厨房火灾隐患。

• 光电红外传感器：采用漫反射式红外传感器，当有人体靠近时，传感器输出低电平信号，无人靠近时输出高电平信号，通过GPIO接口与单片机连接，实现人体信号的检测，为LED灯自动开启提供依据。该传感器检测距离可调，抗干扰能力强，适合厨房人体感应场景。

3.1.3 显示模块：OLED屏幕

选用0.96英寸OLED屏幕，采用I2C通信方式，具有分辨率高、功耗低、响应快、视角广、显示清晰等优点，能够实时显示厨房环境温湿度、烟雾浓度、一氧化碳浓度、系统工作模式、各参数阈值、执行设备运行状态等信息。该屏幕体积小、重量轻，便于安装在厨房控制面板上，方便用户现场查看系统状态与相关参数，无需额外驱动电路，接线简单，与STM32单片机适配性良好。

3.1.4 执行模块元器件

• 继电器：选用5V继电器模块，共4路，分别用于控制水泵、风扇、LED灯、舵机的电源开关，通过GPIO接口与单片机连接，单片机输出控制信号控制继电器的吸合与断开，进而控制执行设备的启停。继电器能够实现弱电控制强电，保护单片机，确保执行设备稳定工作。

• 水泵：选用小型直流水泵，工作电压为5V，通过继电器与单片机连接，由继电器控制其启停，用于火灾发生时喷水灭火，体积小、功耗低、出水稳定，适合厨房火灾应急处置。

• 风扇模块：选用小型散热风扇，工作电压为5V，通过继电器与单片机连接，由继电器控制其启停，用于厨房通风换气，降低室内温度、烟雾浓度与一氧化碳浓度，缓解安全隐患。

• 舵机：选用SG90舵机，工作电压为5V，通过GPIO接口与单片机连接，用于模拟厨房燃气阀门的开关，舵机旋转一定角度实现阀门的开启与关闭，控制精度高、响应迅速，能够在燃气泄漏时及时关闭阀门，阻止隐患扩大。

• LED灯：选用普通LED灯，工作电压为3.3V，通过继电器与单片机连接，用于厨房照明，当检测到人体信号或用户手动控制时开启，亮度适中，能耗低，适合厨房使用。

3.1.5 按键模块：独立按键

选用6个独立按键，分别用于模式切换（自动/手动）、进入设置界面、参数阈值调节（加/减）、手动控制水泵开关、手动控制风扇开关、手动控制LED灯与舵机（阀门）开关，通过GPIO接口与单片机连接。按键采用高有效方式连接，无需额外添加下拉电阻，可通过软件配置单片机内部下拉电阻，实现按键信号的精准检测，操作简单、可靠，能够满足用户现场操作的需求。

3.1.6 WIFI通信模块：ESP8266模块

选用ESP8266 WIFI模块（如ESP-01S），支持WIFI 802.11 b/g/n协议，采用UART通信方式与单片机连接，能够实现与机智云平台的稳定无线通信，上传厨房环境数据，接收机智云APP下发的控制指令。该模块体积小、功耗低、通信距离远（可达10米），配置简单，能够快速接入机智云平台，是实现远程控制的核心元器件。

3.1.7 报警模块：有源蜂鸣器

选用有源蜂鸣器，工作电压为3.3V，通过GPIO接口与单片机连接，当系统检测到安全隐患（温度超标、烟雾超标、一氧化碳超标、火焰信号）时，单片机输出控制信号，触发蜂鸣器发出连续的报警声音，提醒用户及时处理安全隐患。该蜂鸣器无需额外驱动电路，响应迅速，音量可调，适合家庭厨房报警场景。

3.1.8 电源模块：稳压模块

选用LM1117低压差线性调整器作为稳压芯片，将5V直流电源转换为3.3V稳定电压，为STM32单片机、OLED屏幕、传感器、ESP8266模块等需3.3V供电的模块供电；同时保留5V电源输出，为继电器、水泵、风扇、舵机等需5V供电的模块供电。电源模块配置100nF旁路电容，滤除电源噪声，保证供电稳定性，避免电压波动影响系统运行。

3.2 硬件电路设计

系统硬件电路主要包括主控单元电路、多参数检测模块电路、显示模块电路、执行模块电路、按键模块电路、WIFI通信模块电路、报警模块电路、电源模块电路，各电路相互独立又相互关联，通过导线连接形成完整的硬件系统，电路设计遵循简洁、可靠、抗干扰的原则，确保各模块稳定工作。

3.2.1 主控单元电路

STM32F103C8T6单片机最小系统电路包括供电电路、时钟电路、复位电路与启动模式配置电路。供电电路采用LM1117稳压芯片，将5V输入电压转换为3.3V稳定电压，为单片机供电，同时在供电引脚旁配置100nF旁路电容，滤除电源噪声；时钟电路采用外部8MHz晶体振荡器，搭配两个22pF匹配电容与1MΩ反馈电阻，为单片机提供稳定的时钟信号；复位电路采用轻触按键复位，利用单片机内部上拉电阻，无需额外添加上拉电阻，按下按键时实现系统复位；启动模式配置电路通过两个10kΩ电阻将BOOT0与BOOT1引脚下拉到地，默认设置为主Flash存储器启动模式，确保单片机上电后正常加载程序。

3.2.2 多参数检测模块电路

多参数检测模块各传感器电路设计如下：

• DHT11温湿度传感器：VCC引脚接3.3V电源，GND引脚接地，DATA引脚通过10kΩ上拉电阻连接到单片机的GPIO引脚，实现温湿度数据的采集，上拉电阻用于保证数据传输的稳定性；

• MQ2烟雾传感器与MQ7一氧化碳传感器：两个传感器的VCC引脚接5V电源，GND引脚接地，AO引脚（模拟输出）分别连接到单片机的两个ADC接口，通过检测模拟电压信号的变化，实现烟雾浓度与一氧化碳浓度的采集，传感器的VCC引脚旁配置电容，保证供电稳定；

• 火焰传感器：VCC引脚接3.3V电源，GND引脚接地，DO引脚（数字输出）连接到单片机的GPIO引脚，输出低电平表示检测到火焰，高电平表示无火焰，实现火焰信号的检测；

• 光电红外传感器：VCC引脚接3.3V电源，GND引脚接地，OUT引脚连接到单片机的GPIO引脚，输出低电平表示有人体靠近，高电平表示无人靠近，实现人体信号的检测。

3.2.3 显示模块电路

OLED屏幕采用I2C通信方式，其SDA引脚与SCL引脚分别连接到单片机的两个GPIO引脚，VCC引脚接3.3V电源，GND引脚接地，无需额外驱动电路，通过I2C通信协议，单片机向OLED屏幕发送显示指令与数据，实现各类信息的实时显示，接线简单、功耗低。

3.2.4 执行模块电路

执行模块电路包括继电器控制电路、水泵控制电路、风扇控制电路、舵机控制电路、LED灯控制电路：

• 继电器控制电路：4路继电器模块的VCC引脚接5V电源，GND引脚接地，IN1-IN4引脚分别连接到单片机的四个GPIO引脚，单片机输出高电平时，继电器吸合，对应执行设备通电工作；输出低电平时，继电器断开，执行设备停止工作；

• 水泵、风扇、LED灯控制电路：水泵、风扇、LED灯的正极分别连接到对应继电器的常开端，负极接地，通过继电器的吸合与断开，实现设备的启停控制；

• 舵机控制电路：舵机的VCC引脚接5V电源，GND引脚接地，信号线连接到单片机的GPIO引脚，单片机通过输出PWM脉冲信号，控制舵机的旋转角度，实现阀门的开启与关闭（如旋转0°为开启，旋转90°为关闭）。

3.2.5 按键模块电路

六个独立按键的一端分别连接到单片机的六个GPIO引脚，另一端共同接地，通过软件配置单片机内部下拉电阻，当按键按下时，GPIO引脚检测到高电平信号，单片机通过检测电平变化识别按键操作，实现模式切换、阈值调节、手动控制等功能，电路设计简洁、可靠，无需额外添加电阻元件。

3.2.6 WIFI通信模块电路

ESP8266 WIFI模块的VCC引脚接3.3V电源，GND引脚接地，TXD引脚连接到单片机的RX引脚，RXD引脚连接到单片机的TX引脚，通过UART通信协议，实现单片机与模块之间的数据交互，进而实现与机智云平台的通信。需注意模块与单片机的共地，避免通信干扰，同时在模块电源引脚旁配置100nF旁路电容，保证模块供电稳定。

3.2.7 报警模块电路

有源蜂鸣器的VCC引脚接3.3V电源，GND引脚通过GPIO引脚接地，当单片机输出低电平信号时，蜂鸣器形成回路，发出提醒声音；输出高电平时，蜂鸣器停止工作。电路中串联一个220Ω限流电阻，保护蜂鸣器与单片机IO口。

3.2.8 电源模块电路

电源模块采用5V直流电源输入，通过LM1117稳压芯片将5V电压转换为3.3V，输出端配置100nF旁路电容滤除噪声，为单片机、传感器、OLED屏幕、ESP8266模块等供电；同时保留5V电源输出端，为继电器、水泵、风扇、舵机等设备供电，电源输入端配置保险丝，防止短路损坏元器件。

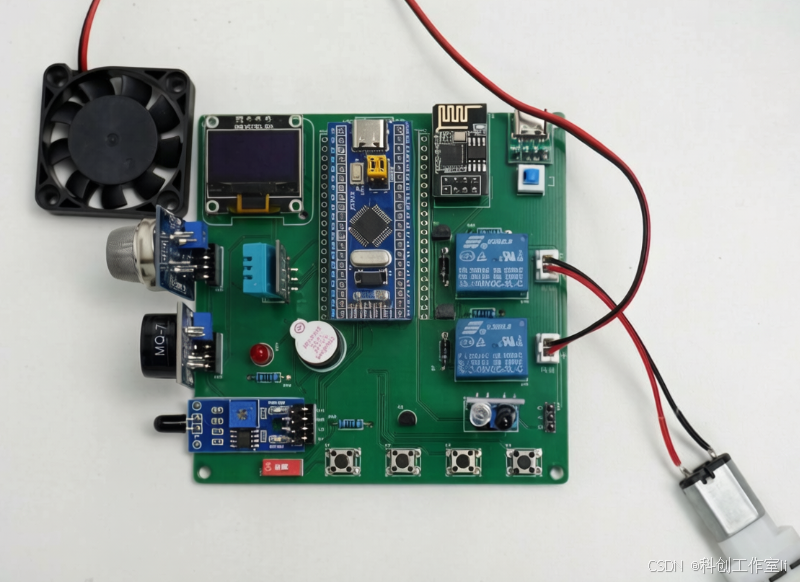

3.3 硬件连接总览

系统硬件连接采用模块化设计，各模块通过导线与STM32F103C8T6单片机的对应引脚连接，确保各模块能够正常通信与工作，具体连接关系如下（可根据实际引脚分配调整，均选用单片机空闲IO口与ADC接口）：

• DHT11温湿度传感器：DATA → PA0

• MQ2烟雾传感器：AO → PA1（ADC接口）

• MQ7一氧化碳传感器：AO → PA2（ADC接口）

• 火焰传感器：DO → PA3

• 光电红外传感器：OUT → PA4

• OLED屏幕：SDA → PB0，SCL → PB1

• 继电器模块：IN1（水泵）→ PB2，IN2（风扇）→ PB3，IN3（LED灯）→ PB4，IN4（舵机）→ PB5

• 按键：K1（模式切换）→ PC0，K2（进入设置）→ PC1，K3（加）→ PC2，K4（减）→ PC3，K5（水泵/风扇）→ PC4，K6（LED/舵机）→ PC5

• ESP8266 WIFI模块：TXD → PC6，RXD → PC7

• 有源蜂鸣器：GND → PD0

• 舵机：信号线 → PD1

• 水泵、风扇、LED灯：通过对应继电器连接到5V电源与GND

硬件连接完成后，需对各模块进行绝缘处理，避免引脚短路，确保系统硬件的安全性与可靠性；同时检查各元器件的接线是否正确，避免接反电源导致元器件损坏。

第四章 系统软件设计

4.1 软件设计思路

系统软件设计采用模块化设计思想，以STM32F103C8T6单片机为核心，按照功能模块划分软件模块（多参数检测模块、显示模块、模式切换与控制模块、阈值调节模块、WIFI通信模块、报警模块），各模块独立设计、协同工作，便于软件的调试、修改与扩展，且不包含任何代码实现，仅阐述逻辑设计。

软件设计的核心思路是：系统上电后，首先完成各模块的初始化，包括单片机IO口、ADC、UART、I2C等外设的初始化，以及各传感器、OLED屏幕、ESP8266 WIFI模块等的初始化；初始化完成后，OLED屏幕显示系统启动信息，ESP8266模块自动连接WIFI并接入机智云平台，系统默认进入自动模式，LED灯处于关闭状态，风扇、水泵、舵机（阀门）处于初始状态（风扇关闭、水泵关闭、阀门开启）；在主循环中，系统实时采集各检测参数（温湿度、烟雾浓度、一氧化碳浓度、火焰信号、人体信号），对采集到的数据进行处理与校准；然后判断当前工作模式（自动模式或手动模式），根据模式解析按键指令与机智云APP指令，控制执行模块动作，同时将检测数据上传到机智云平台，通过OLED屏幕显示相关信息；当自动模式下检测到安全隐患时，启动相应的联动控制与报警功能；循环执行上述流程，确保系统持续稳定运行。

4.2 主程序设计

主程序是系统软件的核心，负责统筹各模块的工作，协调各模块之间的数据交互与指令执行，其流程如下，不包含任何代码：

1. 系统上电，初始化系统时钟、单片机外设（IO口、ADC、UART、I2C）；

2. 初始化各功能模块：多参数检测模块（DHT11、MQ2、MQ7、火焰传感器、光电红外传感器）、OLED显示模块、ESP8266 WIFI模块、按键模块、执行模块、报警模块；

3. OLED屏幕显示系统启动信息（如“智能厨房安全系统启动中...”），ESP8266模块启动并连接预设WIFI，接入机智云平台，连接成功后在OLED屏幕显示“机智云连接成功”，延迟2秒后切换到正常显示界面；

4. 系统进入主循环，首先调用检测模块函数，采集各参数（温湿度、烟雾浓度、一氧化碳浓度、火焰信号、人体信号），对数据进行校准与处理，转换为可显示、可判断的实际数值（如烟雾浓度、一氧化碳浓度转换为ppm单位）；

5. 调用显示模块函数，将处理后的检测参数、当前系统模式、各参数阈值、执行设备运行状态等信息显示在OLED屏幕上，实时更新；

6. 检测按键信号，解析按键指令，实现模式切换、阈值调节、进入设置界面、手动控制执行设备等功能；

7. 检测ESP8266 WIFI模块与机智云平台的连接状态，若连接正常，将检测参数上传到机智云平台，供手机APP查看，并接收APP下发的控制指令，解析后执行相应动作；若未连接，在OLED屏幕显示“机智云连接失败”，模块自动重新连接；

8. 根据当前工作模式执行相应的控制逻辑：自动模式下，根据检测参数与预设阈值，触发联动控制与报警功能；手动模式下，根据按键指令或远程指令控制执行设备的动作；

9. 循环执行步骤4-8，确保系统持续稳定运行，实时响应各类指令与状态变化。

4.3 各功能模块软件设计

4.3.1 多参数检测模块软件设计

检测模块软件主要负责采集各传感器的输出信号，并对信号进行处理、校准，得到实际的检测参数，为系统控制提供数据支撑，各传感器的软件处理逻辑如下，不包含代码：

• DHT11温湿度传感器：通过GPIO引脚向传感器发送启动信号（拉低总线18ms以上，再拉高20-40us），等待传感器响应后，接收传感器输出的40bit数据，对数据进行校验（前32bit数据的校验和与后8bit校验和一致则数据有效），解析后得到温度与湿度的实际数值；

• MQ2烟雾传感器与MQ7一氧化碳传感器：通过ADC接口采集传感器的模拟输出电压信号，将模拟信号转换为数字信号（0-4095），再通过校准公式转换为实际的浓度值（ppm），设定浓度阈值，用于判断是否存在安全隐患；

• 火焰传感器：通过GPIO接口采集传感器的输出电平信号，检测到低电平时，判定为检测到火焰；检测到高电平时，判定为无火焰，设置防抖处理，避免误检测；

• 光电红外传感器：通过GPIO接口采集传感器的输出电平信号，检测到低电平时，判定为有人体靠近；检测到高电平时，判定为无人靠近，设置防抖处理，避免误检测。

软件设置定时采集机制，每隔1秒采集一次各检测参数，确保数据的实时性，同时对采集到的数据进行异常判断，若数据超出传感器的测量范围，则视为无效数据，采用上一次的有效数据替代，提升数据采集的可靠性。

4.3.2 显示模块软件设计

显示模块软件负责控制OLED屏幕显示相关信息，采用I2C通信协议，实现字符、数字、字符串的显示，显示界面分为正常显示界面与设置界面，不包含代码：

正常显示界面：实时显示当前时间、厨房温度（℃）、湿度（%RH）、烟雾浓度（ppm）、一氧化碳浓度（ppm）、系统工作模式（自动/手动）、各参数阈值（温度、烟雾、一氧化碳）、执行设备运行状态（水泵、风扇、LED灯、阀门的开/关），显示格式清晰、简洁，便于用户现场查看；

设置界面：当用户按下“进入设置”按键时，切换到设置界面，显示可设置的选项（温度阈值、烟雾浓度阈值、一氧化碳浓度阈值），用户通过“加/减”按键切换选项与调整参数，设置完成后再次按下“进入设置”按键保存参数并返回正常显示界面，同时将修改后的阈值同步至机智云APP。

软件通过定时器实现显示信息的更新，每隔1秒更新一次检测参数与系统状态，确保显示信息的实时性，同时避免频繁刷新导致屏幕闪烁，提升用户体验。

4.3.3 模式切换与控制模块软件设计

模式切换与控制模块软件负责处理按键指令与机智云APP指令，实现自动模式与手动模式的顺畅切换，以及执行模块的精准控制，具体逻辑如下，不包含代码：

• 模式切换：当用户按下“模式切换”按键或通过机智云APP发送模式切换指令时，系统切换工作模式（自动→手动/手动→自动），并在OLED屏幕上显示当前模式，同时将模式状态上传至机智云APP，保存当前模式状态，下次上电后自动加载上次的模式；

• 自动模式控制逻辑：系统实时对比当前检测参数与预设阈值，触发相应的联动动作：

• 检测到人体信号时，自动开启LED灯；人体信号消失后，延迟5秒关闭LED灯；

• 温度高于阈值时，开启风扇并启动有源蜂鸣器报警，温度降至阈值以下后，关闭风扇与蜂鸣器；

• 烟雾浓度或一氧化碳浓度超过阈值时，开启风扇、控制舵机旋转关闭阀门，并启动蜂鸣器报警；浓度降至阈值以下后，关闭风扇与蜂鸣器，控制舵机旋转开启阀门；

• 检测到火焰信号时，控制舵机旋转关闭阀门、开启水泵喷水，并启动蜂鸣器报警；火焰信号消失后，关闭水泵与蜂鸣器，控制舵机旋转开启阀门。

• 手动模式控制逻辑：手动模式下，系统停止自动联动控制，用户可通过现场按键或机智云APP远程控制执行设备：


• 按下“水泵/风扇”按键或发送远程指令，切换水泵、风扇的开关状态（按下一次开启，再按一次关闭）；

• 按下“LED/舵机”按键或发送远程指令，切换LED灯的开关状态与舵机（阀门）的开关状态；

• 手动控制动作执行后，实时更新OLED屏幕显示与机智云APP状态，确保现场与远程状态同步。

4.3.4 阈值调节模块软件设计

阈值调节模块软件负责处理用户的设置指令，实现温度、烟雾浓度、一氧化碳浓度阈值的调节与保存，具体逻辑如下，不包含代码：

当用户按下“进入设置”按键时，系统进入设置模式，OLED屏幕显示设置菜单，依次显示“温度阈值设置”“烟雾浓度阈值设置”“一氧化碳浓度阈值设置”三个选项，用户通过“加/减”按键切换选项，选中某一选项后，再次通过“加/减”按键调整参数大小（如温度阈值：25-40℃，烟雾浓度阈值：50-200ppm，一氧化碳浓度阈值：30-100ppm）；

设置完成后，按下“进入设置”按键，系统保存当前设置的参数到单片机的Flash中，下次上电后自动加载，同时将修改后的阈值同步至机智云APP，退出设置模式，返回正常显示界面；

软件设置参数保护机制，确保调节的参数在合理范围内，避免超出范围导致控制逻辑异常，同时设置默认参数，当用户未进行参数设置时，系统采用默认参数运行（如默认温度阈值：35℃，烟雾浓度阈值：100ppm，一氧化碳浓度阈值：50ppm）。

4.3.5 WIFI通信模块与机智云APP接入设计

WIFI通信模块软件负责实现ESP8266 WIFI模块与单片机、机智云平台的通信，完成检测数据上报与控制指令接收，机智云APP接入流程如下，不包含代码：

1. ESP8266 WIFI模块初始化：系统上电后，单片机通过UART接口向模块发送AT指令，配置模块的工作模式（STA模式，即客户端模式）、WIFI名称、WIFI密码、通信波特率（与单片机一致，如9600bps），完成模块初始化；

2. 机智云平台配置：在机智云平台注册账号，创建智能设备，添加对应的产品型号，配置设备的采集点（温湿度、烟雾浓度、一氧化碳浓度、火焰信号、人体信号）与控制点（模式切换、水泵、风扇、LED灯、舵机、阈值调节），生成设备ID与密钥，将设备ID与密钥写入单片机，实现设备与平台的绑定；

3. 手机APP连接：用户下载机智云APP，登录账号后，搜索并添加绑定的智能设备，完成APP与设备的连接，连接成功后，APP实时显示设备上传的环境参数与运行状态；

4. 数据上报：单片机将处理后的检测参数、系统工作模式、设备运行状态、参数阈值等数据，通过UART接口发送给ESP8266 WIFI模块，模块将数据无线传输到机智云平台，APP从平台获取数据并显示，上报频率为1次/秒；

5. 指令接收：用户通过机智云APP发送控制指令（模式切换、手动控制设备开关、修改参数阈值），指令通过机智云平台无线传输到ESP8266 WIFI模块，模块将指令转发给单片机，单片机解析指令后执行相应的动作，并将执行结果上传到机智云平台，实现指令的闭环控制。

软件设置WIFI通信异常处理机制，当WIFI连接断开或机智云平台连接失败时，OLED屏幕显示“通信异常”提示，ESP8266模块自动重新连接WIFI与平台；若连续3次连接失败，系统提示“连接失败，请检查网络”，确保通信的稳定性与可靠性。

4.3.6 报警模块软件设计

报警模块软件负责控制有源蜂鸣器的工作，实现安全隐患的报警提醒，具体逻辑如下，不包含代码：

自动模式下，当系统检测到以下任意一种安全隐患时，启动蜂鸣器报警：温度高于阈值、烟雾浓度超过阈值、一氧化碳浓度超过阈值、检测到火焰信号；报警声音为连续鸣响，直至隐患消除（参数降至阈值以下或火焰信号消失），或用户通过按键、APP发送停止报警指令；

手动模式下，蜂鸣器不进行自动报警，仅在用户通过按键或APP发送报警测试指令时启动，确保报警功能的灵活性；同时软件支持报警音量调节，用户可通过设置界面调整蜂鸣器的音量大小。

第五章 系统调试与测试

5.1 调试环境与工具

本次系统调试分为硬件调试与软件调试，调试的目的是检查硬件连接的正确性、软件逻辑的合理性，确保系统各项功能正常实现，调试环境与工具如下：

• 硬件调试工具：万用表、示波器、杜邦线、面包板、5V电源适配器、USB A TTL CH340串口工具；

• 软件调试工具：Keil MDK5开发环境、串口调试助手、机智云平台、机智云手机APP；

• 调试环境：室温25℃、湿度50%RH，无干扰的实验室环境，模拟厨房安全隐患场景（如点燃蜡烛模拟火焰、喷洒烟雾模拟烟雾超标、释放少量一氧化碳模拟燃气泄漏），确保调试过程不受外界环境干扰。

5.2 硬件调试

硬件调试的核心是检查各元器件的连接是否正确、各模块是否能够正常工作，供电是否稳定，具体调试步骤如下：

1. 电源调试：将5V电源适配器接入系统，用万用表测量各模块的供电电压，确保STM32单片机、OLED屏幕、ESP8266模块等需3.3V供电的模块获得稳定的3.3V电压，继电器、水泵、风扇、舵机等需5V供电的模块获得稳定的5V电压，无短路、漏电现象，供电引脚无虚焊、脱焊。

1. 主控单元调试：将单片机最小系统单独上电，通过USB A TTL CH340串口工具连接电脑，在串口调试助手发送指令，检查单片机的IO口、ADC、UART、I2C等外设是否正常工作，确保单片机能够正常接收与发送数据，程序能够正常下载与运行。

1. 多参数检测模块调试：分别对各传感器进行单独调试，用万用表测量传感器的输出信号，检查传感器是否能够准确采集参数：调整环境温湿度，观察DHT11采集数据的变化；喷洒烟雾，观察MQ2传感器输出电压的变化；释放少量一氧化碳，观察MQ7传感器输出电压的变化；用蜡烛模拟火焰，观察火焰传感器输出电平的变化；用手遮挡光电红外传感器，观察输出电平的变化；确保各传感器数据采集正常、响应迅速。

1. 显示模块调试：给OLED屏幕上电，检查屏幕是否能够正常点亮，通过单片机发送显示指令，检查字符、数字、字符串的显示是否清晰、准确，无乱码、卡顿现象，显示界面切换顺畅。

1. 执行模块调试：给继电器、水泵、风扇、舵机、LED灯供电，通过单片机发送控制信号，检查继电器是否能够正常吸合与断开，水泵、风扇是否能够正常启动与停止，舵机是否能够正常旋转（实现阀门开关），LED灯是否能够正常亮灭，动作响应迅速，无卡顿、异响现象。

1. WIFI通信模块调试：将ESP8266模块与单片机连接，上电后检查模块是否能够正常连接预设WIFI，接入机智云平台，通过串口调试助手查看数据传输情况，确保模块能够正常上传数据与接收指令，通信距离满足要求（≥10米）。

1. 报警模块调试：给有源蜂鸣器供电，通过单片机发送控制信号，检查蜂鸣器是否能够正常发出报警声音，音量可调，响应迅速。

1. 按键模块调试：按下各个按键，检查按键信号是否能够被单片机准确识别，实现模式切换、阈值调节、手动控制等功能，无按键失灵、误触发现象。

经过硬件调试，各模块连接正确，供电稳定，各元器件均能正常工作，无故障现象，数据采集与信号传输正常，满足系统的硬件需求。

5.3 软件调试

软件调试的目的是检查软件逻辑是否正确、各功能模块是否能够正常协同工作，指令解析是否准确，具体调试步骤如下，不涉及代码调试细节：

1. 初始化调试：将编写好的初始化程序下载到单片机中，上电后检查各模块的初始化是否成功，包括传感器、OLED屏幕、ESP8266模块的初始化，确保系统能够正常启动，无初始化失败现象，ESP8266模块能够正常连接WIFI与机智云平台。

1. 检测功能调试：运行检测模块软件，采集各检测参数，通过串口调试助手与机智云APP查看采集到的数据，检查数据是否准确、稳定，对采集到的数据进行校准，确保数据误差在允许范围内（如DHT11温度误差±1℃，湿度误差±5%RH；MQ2、MQ7浓度误差±5ppm）。

1. 显示功能调试：运行显示模块软件，检查OLED屏幕是否能够正常显示检测参数、系统模式、阈值、设备运行状态等信息，显示信息实时更新，无乱码、卡顿现象，设置界面切换顺畅，参数调节显示正常，与机智云APP参数同步。

1. 模式切换与控制功能调试：分别测试自动模式与手动模式，检查模式切换是否顺畅；自动模式下，模拟各类安全隐患，测试联动控制功能（LED灯自动开启、风扇启停、舵机开关、水泵启停、蜂鸣器报警），确保功能正常、响应迅速；手动模式下，测试按键与远程控制功能，控制准确、状态同步。

1. 阈值调节功能调试：进入设置界面，测试修改温度、烟雾浓度、一氧化碳浓度阈值，检查参数修改是否成功，修改后是否能够正常生效，参数是否能够永久保存，下次上电后是否自动加载，与机智云APP阈值同步，参数调节范围在合理范围内
