基于STM32的机智云版智能语音风扇设计

摘要

随着智能家居技术的快速发展，传统风扇已难以满足用户对便捷性、智能化、个性化的使用需求。传统风扇多采用手动机械控制，存在操作繁琐、功能单一、无法远程管控、缺乏智能联动等弊端，难以适配现代家庭的智能化生活场景。本文设计了一款基于STM32F103C8T6单片机的机智云版智能语音风扇，整合温湿度采集、人体检测、语音控制、自动/手动/语音三种模式切换、定时控制、机智云APP远程管控等核心功能，实现风扇的智能化、便捷化控制。该系统以STM32F103C8T6为核心控制单元，通过DHT11传感器采集环境温湿度，光电红外传感器检测人体存在状态，OLED屏幕实时显示关键参数，SNR8016语音模块实现语音指令识别与控制，ULN2003驱动步进电机模拟风扇摇头，TB6612驱动模块控制风扇风速，ESP8266-01S WIFI模块接入机智云平台，实现手机APP远程交互。系统支持自动、手动、语音三种工作模式，自动模式下根据人体存在状态和环境温度自动调节风扇开关与风速，手动模式下通过按键控制风速、摇头和LED灯，语音模式下通过语音指令实现各类操作，同时具备定时关闭、高温报警功能。测试结果表明，该系统运行稳定、响应迅速、控制精准，各项功能均满足设计要求，操作便捷、智能化程度高，能够有效提升用户使用体验，具有较高的实际应用价值与推广前景。

关键词：STM32F103C8T6；智能语音风扇；机智云APP；WIFI通信；语音控制；自动调节

第一章 绪论

1.1 研究背景与意义

在智能家居快速普及的当下，风扇作为家庭生活中不可或缺的制冷设备，其智能化升级成为行业发展的必然趋势。传统风扇多采用手动旋钮或按键控制，仅能实现简单的开关、风速调节功能，操作繁琐，且无法根据环境变化和用户需求自动调整，缺乏远程控制与智能联动能力，难以适配现代家庭的智能化生活场景。

随着嵌入式技术、传感器技术、语音识别技术与物联网技术的不断融合，智能风扇逐渐成为市场主流。智能风扇能够实现环境参数采集、自动调节、语音控制、远程管控等功能，极大提升了用户使用的便捷性与舒适性。基于此，本文设计一款基于STM32的机智云版智能语音风扇，整合多种智能化功能，解决传统风扇的弊端，结合语音控制与远程管控，实现风扇的全场景智能适配，不仅能够满足用户的个性化使用需求，还能推动智能家居设备的普及与发展，具有重要的理论研究意义与实际应用价值。

1.2 国内外研究现状

国外智能风扇产业起步较早，技术体系较为成熟，产品多集成了环境感知、自动调节、语音控制、远程监控等功能，部分高端产品还支持AI学习、多设备联动等特性，通过WIFI或蓝牙接入云平台，实现手机APP远程管控。国外产品智能化程度高、运行稳定，但价格昂贵，且部分语音识别功能与中文语境适配性不足，难以在国内普通家庭中普及。

国内智能风扇市场近年来发展迅速，众多企业与科研机构纷纷布局相关产品，产品性价比不断提升，功能逐渐完善。目前国内产品多以STM32系列单片机为控制核心，结合传感器与无线通信模块，实现基本的自动调节与远程控制功能，但部分产品存在语音识别准确率低、联动逻辑不完善、远程通信不稳定、模式切换不顺畅等问题，且缺乏定时控制、高温报警等实用功能，难以满足用户的全方位需求。机智云作为国内领先的物联网云平台，具有操作便捷、兼容性强、开发成本低等优势，将其与STM32单片机、语音模块结合，设计一款功能全面、适配性强的智能语音风扇，具有广阔的市场前景。

1.3 研究内容与目标

本文的主要研究内容是设计一款基于STM32F103C8T6的机智云版智能语音风扇，具体包括系统总体方案设计、硬件选型与电路设计、软件逻辑设计、系统调试与测试等方面，实现预设的所有功能，确保系统运行稳定、操作便捷，且不包含任何代码实现。

研究目标如下：

• 完成系统硬件选型与电路设计，严格按照给定的元器件清单选用适配的元器件，确保各模块协同工作，实现环境温湿度采集、人体检测、语音识别、风扇控制、屏幕显示、WIFI通信等功能；

• 设计合理的软件逻辑，实现自动、手动、语音三种工作模式的顺畅切换，各模式下完成对应的控制功能，确保控制精准、响应迅速；

• 实现SNR8016语音模块的语音识别与控制功能，能够准确识别风速调节、模式切换、摇头控制等语音指令，并执行相应动作；

• 实现ESP8266-01S WIFI模块与机智云平台的稳定连接，完成环境数据上报与控制指令下发，实现手机APP远程查看环境信息、模式切换、控制外设等功能；

• 通过OLED屏幕实时、清晰地显示环境温湿度、人体存在状态、风扇工作模式、风速、定时倒计时等信息，支持通过按键设置定时时间；

• 实现定时功能与高温报警功能，定时功能可设置倒计时并自动关闭风扇，自动模式下温度超标时触发蜂鸣器报警；

• 通过系统调试与测试，确保系统运行稳定、语音识别准确、控制可靠，各项功能均能正常实现，满足用户的实际使用需求。

1.4 论文结构安排

本文共分为6章，具体结构安排如下：

• 第一章为绪论，阐述研究背景与意义、国内外研究现状、研究内容与目标以及论文结构安排；

• 第二章为系统总体方案设计，介绍系统的整体架构、设计原则以及功能模块划分，明确各模块的核心功能与工作逻辑；

• 第三章为系统硬件设计，详细介绍各元器件的选型依据、各功能模块的电路设计以及硬件整体连接关系；

• 第四章为系统软件设计，阐述软件设计思路、主程序流程以及各功能模块的逻辑实现，重点说明语音识别、机智云APP接入的实现方法（不包含代码）；

• 第五章为系统调试与测试，介绍调试环境、调试过程以及各项功能的测试结果与分析，验证系统的可行性与稳定性；

• 第六章为总结与展望，总结本文的研究成果，分析系统存在的不足，并对未来的改进方向进行展望。

第二章 系统总体方案设计

2.1 系统整体架构

本智能语音风扇系统以STM32F103C8T6单片机为核心控制单元，采用分层设计理念，分为硬件层、软件层与WIFI通信层三个部分，整体架构如图2-1所示（此处可插入架构图，论文中可预留图位）。

硬件层是系统的基础，主要包括主控单元、温湿度采集模块、人体检测模块、语音模块、显示模块、风扇控制模块（含风速与摇头）、按键模块、LED灯模块、报警模块、WIFI通信模块、电源模块，负责环境参数采集、语音识别、指令执行、数据显示、WIFI传输、报警提醒；软件层运行于STM32单片机中，负责处理传感器采集的数据、解析语音指令、按键指令与机智云APP下发的指令，控制各执行模块动作，实现模式切换、定时控制、自动调节、高温报警等功能，并与语音模块、WIFI模块进行数据交互；WIFI通信层采用ESP8266-01S WIFI模块，负责实现单片机与机智云平台的无线通信，完成环境数据上报与控制指令下发，为用户提供远程监测与控制入口，通过机智云APP实现手机与系统的联动。

2.2 系统设计原则

为确保系统的实用性、可靠性、经济性与可扩展性，结合智能风扇的使用场景与用户需求，本次设计遵循以下原则：

• 实用性原则：贴合用户实际使用需求，实现语音控制、自动调节、远程管控、定时控制等核心功能，操作简洁易懂，无需专业知识即可上手使用，适配普通家庭场景；

• 可靠性原则：选用性能稳定、口碑良好的元器件，优化电路设计与软件逻辑，减少故障发生，确保系统长期稳定运行，尤其保证语音识别的准确率与控制的可靠性，避免误操作；

• 经济性原则：在满足功能需求与性能要求的前提下，选用低成本、高性价比的元器件，降低系统整体成本，便于批量推广与普通家庭使用；

• 可扩展性原则：系统设计预留一定的接口，便于后续增加功能模块（如AI语音交互、多设备联动等），适应智能家居设备的发展趋势；

• 兼容性原则：确保ESP8266-01S WIFI模块与机智云平台、手机APP的良好兼容性，SNR8016语音模块与主控单元的适配性，保证语音识别、远程通信稳定顺畅。

2.3 系统功能模块划分

根据系统的设计目标与功能需求，结合给定的元器件清单，将系统划分为以下11个功能模块，各模块协同工作，实现智能语音风扇的全部预设功能：

1. 主控模块：以STM32F103C8T6单片机为核心，是系统的“大脑”，负责接收各模块的反馈信号，解析语音指令、按键指令与机智云APP指令，控制各执行模块动作，处理检测数据，实现各模块的协同工作；

1. 温湿度采集模块：由DHT11温湿度传感器组成，负责采集环境中的温度与湿度数据，为系统自动调节风扇风速提供数据支撑；

1. 人体检测模块：由光电红外传感器组成，负责检测当前环境是否有人，为自动模式下风扇的开关控制提供依据；

1. 语音模块：由SNR8016语音模块组成，负责接收用户语音指令，进行识别与解析，并将解析后的指令发送给主控单元，实现语音控制功能；

1. 显示模块：采用OLED屏幕，负责实时显示环境温湿度、人体存在状态（有/无人）、风扇工作模式（自动/手动/语音）、风速等级、定时倒计时、LED灯状态等信息，方便用户现场查看；

1. 风扇控制模块：由TB6612电机驱动模块、ULN2003步进电机驱动芯片、风扇模块、步进电机组成，TB6612驱动模块控制风扇风速（多档位调节），ULN2003驱动芯片控制步进电机旋转，模拟风扇摇头动作；

1. 按键模块：负责实现模式切换（自动/手动/语音）、风速调节、摇头控制、LED灯开关、定时时间设置（加/减）、定时功能开启/关闭等操作，是用户与系统现场交互的主要方式；

1. LED灯模块：由LED灯组成，用于辅助照明，可通过按键、语音指令或机智云APP控制其开关；

1. 报警模块：由有源蜂鸣器组成，自动模式下当环境温度超过预设最大温度时，自动发出报警声音，提醒用户注意环境温度；

1. WIFI通信模块：采用ESP8266-01S WIFI模块，负责实现单片机与机智云平台的无线通信，上传环境温湿度、人体状态、风扇工作状态等数据，接收机智云APP下发的控制指令，实现远程监测与控制；

1. 电源模块：为整个系统提供稳定的供电，确保各模块正常工作，采用5V电源输入，通过稳压芯片转换为3.3V，为单片机、OLED屏幕、传感器、语音模块等模块供电。

2.4 系统工作流程

系统上电后，首先完成各模块的初始化，包括单片机外设、DHT11传感器、光电红外传感器、SNR8016语音模块、OLED屏幕、ESP8266-01S WIFI模块、电机驱动模块等的初始化；初始化完成后，OLED屏幕显示系统启动信息，ESP8266-01S模块自动连接指定WIFI并接入机智云平台，语音模块进入待命状态，系统默认进入自动模式，风扇、LED灯处于关闭状态，定时功能处于未开启状态。

自动模式下，系统实时采集环境温湿度与人体信号，根据预设逻辑自动调节风扇：检测到无人时，风扇保持关闭状态；检测到有人时，根据环境温度调节风速（温度越高，风速越大），用户可通过按键或语音指令开启摇头功能，开启定时功能后，倒计时结束时自动关闭风扇；当温度超过预设最大值时，启动有源蜂鸣器报警，直至温度降至阈值以下。

用户可通过按键或语音指令切换至手动模式，手动模式下，系统停止自动调节，用户可通过按键调节风扇风速、控制摇头功能的开启/关闭、控制LED灯开关，也可设置定时时间并开启定时功能，定时结束后风扇自动关闭。

切换至语音模式时，语音模块持续接收用户语音指令，用户可通过语音指令实现模式切换、风速调节、摇头控制、LED灯开关、定时设置与开启/关闭等操作，指令执行后，系统实时更新OLED屏幕显示与机智云APP状态。

用户可通过手机机智云APP，实时查看环境温湿度、人体存在状态、风扇工作模式、风速、定时倒计时等信息，也可下发控制指令，切换系统模式、调节风速、控制摇头与LED灯开关、设置定时时间，指令下发后，系统立即响应并执行相应动作，同时将执行结果反馈至APP。

第三章 系统硬件设计

3.1 硬件选型

硬件选型是系统设计的基础，结合系统功能需求、性能要求与经济性原则，严格按照给定的元器件清单进行选型，确保各元器件适配性良好、性能稳定，具体选型如下：

3.1.1 主控单元：STM32F103C8T6单片机

STM32F103C8T6是ST公司推出的一款基于ARM Cortex-M3内核的32位微控制器，主频最高可达72MHz，拥有丰富的IO接口、ADC接口、UART接口、I2C接口等，能够满足系统多传感器数据采集、语音指令解析、电机控制、WIFI通信等需求。该单片机体积小、功耗低、性能稳定、性价比高，广泛应用于嵌入式系统设计中，非常适合作为本智能语音风扇系统的主控单元。其最小系统需满足供电、时钟、复位等基本需求，供电电压为3.3V，采用外部8MHz晶体振荡器提供时钟信号，配置复位按键实现系统复位功能，同时设置正确的启动模式，确保单片机正常工作。

3.1.2 温湿度采集模块：DHT11温湿度传感器

DHT11温湿度传感器采用单总线通信方式，能够同时采集环境的温度与湿度，测量范围为温度0-50℃、湿度20%-90%RH，精度满足日常环境监测需求，接线简单、成本低廉。该传感器通过DATA引脚与单片机进行串行单向数据传输，一次通讯时间约4ms，数据格式包含湿度、温度数据与校验和，确保数据采集的准确性，能够为系统自动调节风扇风速提供可靠的温度数据支撑。

3.1.3 人体检测模块：光电红外传感器

采用漫反射式光电红外传感器，当有人体靠近时，传感器输出低电平信号，无人靠近时输出高电平信号，通过GPIO接口与单片机连接，实现人体信号的检测。该传感器检测距离可调（通常为3-5米），抗干扰能力强，响应迅速，能够准确判断当前环境是否有人，为自动模式下风扇的开关控制提供依据，适合家庭场景使用。

3.1.4 语音模块：SNR8016语音模块

SNR8016语音模块是一款低成本、高性价比的语音识别与控制模块，支持离线语音识别，无需联网即可实现语音指令的识别与执行，识别准确率高、响应迅速。该模块支持自定义语音指令，可根据系统需求设置风速调节、模式切换、摇头控制等指令，通过UART接口与单片机连接，实现语音指令的传输与解析，体积小、功耗低，易于集成到系统中，能够满足用户语音控制的需求。

3.1.5 显示模块：OLED屏幕

选用0.96英寸OLED屏幕，采用I2C通信方式，具有分辨率高、功耗低、响应快、视角广、显示清晰等优点，能够实时显示环境温湿度、人体存在状态、风扇工作模式、风速等级、定时倒计时、LED灯状态等信息。该屏幕体积小、重量轻，便于安装在风扇控制面板上，方便用户现场查看系统状态与相关参数，无需额外驱动电路，接线简单，与STM32单片机适配性良好。

3.1.6 风扇控制模块元器件

• TB6612电机驱动模块：是一款双路直流电机驱动芯片，工作电压为2.5V-13.5V，能够驱动直流电机的正反转与转速调节，用于控制风扇模块的风速（多档位调节）。该模块通过GPIO接口与单片机连接，单片机输出PWM脉冲信号，调节风扇的转速，实现风速的分级控制，驱动能力强、运行稳定。

• ULN2003步进电机驱动芯片：是一款高耐压、大电流的达林顿管阵列芯片，能够驱动步进电机正常工作，用于控制步进电机的旋转，模拟风扇摇头动作。该芯片通过GPIO接口与单片机连接，单片机输出控制信号，控制步进电机的旋转角度与速度，实现风扇摇头的启停与角度调节，接线简单、控制精准。

• 风扇模块：选用小型直流风扇，工作电压为5V，通过TB6612电机驱动模块与单片机连接，由驱动模块控制其转速与启停，风速可根据系统指令实现多档位调节，体积小、功耗低、风力适中，适合家庭使用。

• 步进电机：选用28BYJ48步进电机，工作电压为5V，通过ULN2003驱动芯片与单片机连接，旋转角度精准，能够实现风扇的左右摇头动作，转速可调，运行平稳、无噪音，适合模拟风扇摇头功能。

3.1.7 按键模块：独立按键

选用8个独立按键，分别用于模式切换（自动/手动/语音）、风速加、风速减、摇头控制（开启/关闭）、LED灯开关、定时加、定时减、定时功能开启/关闭，通过GPIO接口与单片机连接。按键采用高有效方式连接，无需额外添加下拉电阻，可通过软件配置单片机内部下拉电阻，实现按键信号的精准检测，操作简单、可靠，能够满足用户现场操作的需求。

3.1.8 LED灯模块：LED灯

选用普通LED灯，工作电压为3.3V，通过GPIO接口与单片机连接，串联一个220Ω限流电阻，保护LED灯与单片机IO口。LED灯用于辅助照明，可通过按键、语音指令或机智云APP控制其开关，亮度适中，能耗低，适合家庭场景使用。

3.1.9 报警模块：有源蜂鸣器

选用有源蜂鸣器，工作电压为3.3V，通过GPIO接口与单片机连接，当系统检测到环境温度超过预设最大值时，单片机输出控制信号，触发蜂鸣器发出连续的报警声音，提醒用户注意环境温度。该蜂鸣器无需额外驱动电路，响应迅速，音量可调，适合家庭场景的报警需求。

3.1.10 WIFI通信模块：ESP8266-01S模块

选用ESP8266-01S WIFI模块，支持WIFI 802.11 b/g/n协议，采用UART通信方式与单片机连接，能够实现与机智云平台的稳定无线通信，上传环境温湿度、人体状态、风扇工作状态等数据，接收机智云APP下发的控制指令。该模块体积小、功耗低、通信距离远（可达10米），配置简单，能够快速接入机智云平台，是实现远程控制的核心元器件。

3.1.11 电源模块：稳压模块

选用LM1117低压差线性调整器作为稳压芯片，将5V直流电源转换为3.3V稳定电压，为STM32单片机、OLED屏幕、DHT11传感器、光电红外传感器、SNR8016语音模块、ESP8266-01S模块等需3.3V供电的模块供电；同时保留5V电源输出，为TB6612驱动模块、ULN2003驱动芯片、风扇模块、步进电机、LED灯等需5V供电的模块供电。电源模块配置100nF旁路电容，滤除电源噪声，保证供电稳定性，避免电压波动影响系统运行。

3.2 硬件电路设计

系统硬件电路主要包括主控单元电路、温湿度采集模块电路、人体检测模块电路、语音模块电路、显示模块电路、风扇控制模块电路、按键模块电路、LED灯模块电路、报警模块电路、WIFI通信模块电路、电源模块电路，各电路相互独立又相互关联，通过导线连接形成完整的硬件系统，电路设计遵循简洁、可靠、抗干扰的原则，确保各模块稳定工作。

3.2.1 主控单元电路

STM32F103C8T6单片机最小系统电路包括供电电路、时钟电路、复位电路与启动模式配置电路。供电电路采用LM1117稳压芯片，将5V输入电压转换为3.3V稳定电压，为单片机供电，同时在供电引脚旁配置100nF旁路电容，滤除电源噪声；时钟电路采用外部8MHz晶体振荡器，搭配两个22pF匹配电容与1MΩ反馈电阻，为单片机提供稳定的时钟信号；复位电路采用轻触按键复位，利用单片机内部上拉电阻，无需额外添加上拉电阻，按下按键时实现系统复位；启动模式配置电路通过两个10kΩ电阻将BOOT0与BOOT1引脚下拉到地，默认设置为主Flash存储器启动模式，确保单片机上电后正常加载程序。

3.2.2 温湿度采集模块电路

DHT11温湿度传感器电路设计简洁，VCC引脚接3.3V电源，GND引脚接地，DATA引脚通过10kΩ上拉电阻连接到单片机的GPIO引脚，实现温湿度数据的采集。上拉电阻用于保证数据传输的稳定性，避免因信号不稳定导致数据采集错误，传感器的DATA引脚与单片机GPIO引脚之间串联一个1kΩ限流电阻，保护单片机IO口。

3.2.3 人体检测模块电路

光电红外传感器的VCC引脚接3.3V电源，GND引脚接地，OUT引脚连接到单片机的GPIO引脚，输出低电平表示有人体靠近，高电平表示无人靠近，实现人体信号的检测。传感器的OUT引脚与单片机GPIO引脚之间串联一个1kΩ限流电阻，保护单片机IO口，同时配置一个100nF电容，滤除信号噪声，提升检测的可靠性。

3.2.4 语音模块电路

SNR8016语音模块采用UART通信方式与单片机连接，模块的VCC引脚接3.3V电源，GND引脚接地，TXD引脚连接到单片机的RX引脚，RXD引脚连接到单片机的TX引脚，实现语音指令的传输与解析。模块的KEY引脚（唤醒引脚）连接到单片机的GPIO引脚，用于唤醒语音模块，确保语音模块在待命状态下低功耗运行；同时在模块电源引脚旁配置100nF旁路电容，保证模块供电稳定，避免通信干扰。

3.2.5 显示模块电路

OLED屏幕采用I2C通信方式，其SDA引脚与SCL引脚分别连接到单片机的两个GPIO引脚，VCC引脚接3.3V电源，GND引脚接地，无需额外驱动电路。通过I2C通信协议，单片机向OLED屏幕发送显示指令与数据，实现各类信息的实时显示，接线简单、功耗低，屏幕的SDA、SCL引脚与单片机GPIO引脚之间分别串联1kΩ限流电阻，保护屏幕与单片机IO口。

3.2.6 风扇控制模块电路

风扇控制模块电路包括TB6612电机驱动电路、ULN2003步进电机驱动电路、风扇控制电路、步进电机控制电路：

• TB6612电机驱动电路：TB6612芯片的VCC引脚接5V电源，GND引脚接地，VIN引脚接5V电源（为风扇供电），IN1、IN2引脚连接到单片机的GPIO引脚，用于控制风扇的正反转（本系统中风扇仅需单向旋转，可固定IN1、IN2引脚电平），PWM引脚连接到单片机的PWM输出引脚，通过输出不同占空比的PWM脉冲信号，调节风扇的转速，实现风速分级控制；

• ULN2003步进电机驱动电路：ULN2003芯片的VCC引脚接5V电源，GND引脚接地，IN1-IN4引脚分别连接到单片机的四个GPIO引脚，用于输出步进电机控制信号，OUT1-OUT4引脚连接到步进电机的四个接线端，驱动步进电机旋转；

• 风扇控制电路：风扇的正极连接到TB6612芯片的OUT1引脚，负极连接到OUT2引脚，通过TB6612芯片的控制，实现风扇的启停与转速调节；

• 步进电机控制电路：步进电机的四个接线端分别连接到ULN2003芯片的OUT1-OUT4引脚，电机的VCC引脚接5V电源，GND引脚接地，通过单片机输出的控制信号，控制步进电机的旋转角度与速度，实现风扇摇头动作。

3.2.7 按键模块电路

八个独立按键的一端分别连接到单片机的八个GPIO引脚，另一端共同接地，通过软件配置单片机内部下拉电阻，当按键按下时，GPIO引脚检测到高电平信号，单片机通过检测电平变化识别按键操作，实现模式切换、风速调节、摇头控制等功能。电路设计简洁、可靠，无需额外添加电阻元件，每个按键与单片机GPIO引脚之间串联一个1kΩ限流电阻，保护单片机IO口。

3.2.8 LED灯模块电路

LED灯的正极通过一个220Ω限流电阻连接到单片机的GPIO引脚，负极接地，当单片机输出高电平信号时，LED灯点亮；输出低电平时，LED灯熄灭。限流电阻用于限制电流，保护LED灯与单片机IO口，确保LED灯稳定工作，避免因电流过大烧毁元器件。

3.2.9 报警模块电路

有源蜂鸣器的VCC引脚接3.3V电源，GND引脚通过GPIO引脚接地，当单片机输出低电平信号时，蜂鸣器形成回路，发出提醒声音；输出高电平时，蜂鸣器停止工作。电路中串联一个220Ω限流电阻，保护蜂鸣器与单片机IO口，避免电流过大损坏元器件。

3.2.10 WIFI通信模块电路

ESP8266-01S WIFI模块的VCC引脚接3.3V电源，GND引脚接地，TXD引脚连接到单片机的RX引脚，RXD引脚连接到单片机的TX引脚，通过UART通信协议，实现单片机与模块之间的数据交互，进而实现与机智云平台的通信。需注意模块与单片机的共地，避免通信干扰，同时在模块电源引脚旁配置100nF旁路电容，保证模块供电稳定，模块的TXD、RXD引脚与单片机GPIO引脚之间分别串联1kΩ限流电阻，保护模块与单片机IO口。

3.2.11 电源模块电路

电源模块采用5V直流电源输入，通过LM1117稳压芯片将5V电压转换为3.3V，输出端配置100nF旁路电容滤除噪声，为单片机、传感器、OLED屏幕、语音模块、WIFI模块等供电；同时保留5V电源输出端，为TB6612驱动模块、ULN2003驱动芯片、风扇模块、步进电机、LED灯等设备供电。电源输入端配置保险丝，防止短路损坏元器件，输入输出端均配置电容，滤除电源噪声，确保供电稳定。

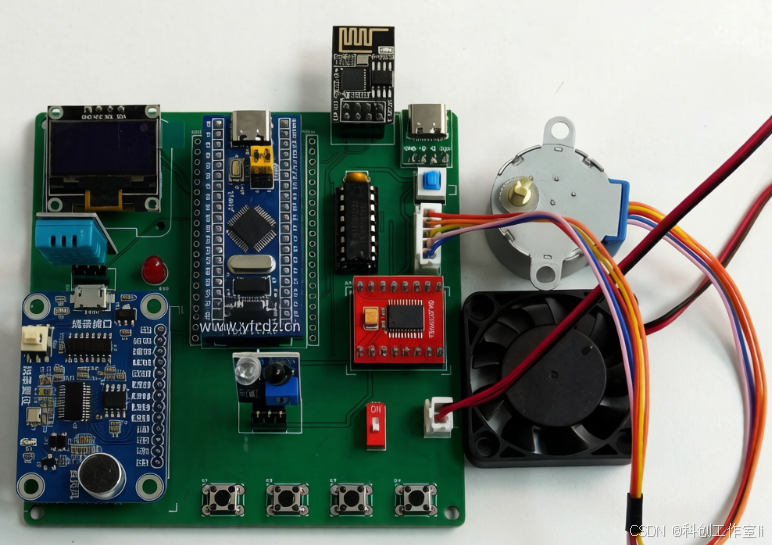

3.3 硬件连接总览

系统硬件连接采用模块化设计，各模块通过导线与STM32F103C8T6单片机的对应引脚连接，确保各模块能够正常通信与工作，具体连接关系如下（可根据实际引脚分配调整，均选用单片机空闲IO口与ADC接口）：

• DHT11温湿度传感器：DATA → PA0

• 光电红外传感器：OUT → PA1

• SNR8016语音模块：TXD → PA2，RXD → PA3，KEY → PA4

• OLED屏幕：SDA → PB0，SCL → PB1

• TB6612电机驱动模块：IN1 → PB2，IN2 → PB3，PWM → PB4

• ULN2003步进电机驱动芯片：IN1 → PB5，IN2 → PB6，IN3 → PB7，IN4 → PC0

• 按键：K1（模式切换）→ PC1，K2（风速加）→ PC2，K3（风速减）→ PC3，K4（摇头控制）→ PC4，K5（LED灯开关）→ PC5，K6（定时加）→ PC6，K7（定时减）→ PC7，K8（定时开关）→ PD0

• LED灯：正极 → PD1

• 有源蜂鸣器：GND → PD2

• ESP8266-01S WIFI模块：TXD → PD3，RXD → PD4

• 风扇模块：正极 → TB6612 OUT1，负极 → TB6612 OUT2

• 步进电机：接线端 → ULN2003 OUT1-OUT4，VCC → 5V，GND → GND

硬件连接完成后，需对各模块进行绝缘处理，避免引脚短路，确保系统硬件的安全性与可靠性；同时检查各元器件的接线是否正确，避免接反电源导致元器件损坏，重点检查电机驱动模块、电源模块的接线，防止短路烧毁设备。

第四章 系统软件设计

4.1 软件设计思路

系统软件设计采用模块化设计思想，以STM32F103C8T6单片机为核心，按照功能模块划分软件模块（温湿度采集模块、人体检测模块、语音识别模块、显示模块、风扇控制模块、按键处理模块、LED灯控制模块、报警模块、WIFI通信模块、定时模块），各模块独立设计、协同工作，便于软件的调试、修改与扩展，且不包含任何代码实现，仅阐述逻辑设计。

软件设计的核心思路是：系统上电后，首先完成各模块的初始化，包括单片机IO口、ADC、UART、I2C等外设的初始化，以及各传感器、语音模块、OLED屏幕、WIFI模块、电机驱动模块等的初始化；初始化完成后，OLED屏幕显示系统启动信息，ESP8266-01S模块自动连接WIFI并接入机智云平台，语音模块进入待命状态，系统默认进入自动模式，风扇、LED灯处于关闭状态，定时功能处于未开启状态，蜂鸣器处于关闭状态。

在主循环中，系统实时采集环境温湿度与人体信号，对采集到的数据进行处理与校准；同时检测语音指令、按键指令与机智云APP指令，解析指令后执行相应的控制动作；根据当前工作模式，实现自动调节、手动控制或语音控制功能；将环境数据、系统工作状态上传至机智云平台，通过OLED屏幕实时显示相关信息；当自动模式下温度超过预设最大值时，启动蜂鸣器报警；若定时功能开启，倒计时结束后自动关闭风扇；循环执行上述流程，确保系统持续稳定运行。

4.2 主程序设计

主程序是系统软件的核心，负责统筹各模块的工作，协调各模块之间的数据交互与指令执行，其流程如下，不包含任何代码：

1. 系统上电，初始化系统时钟、单片机外设（IO口、ADC、UART、I2C）；

2. 初始化各功能模块：DHT11温湿度传感器、光电红外传感器、SNR8016语音模块、OLED显示模块、TB6612电机驱动模块、ULN2003步进电机驱动模块、按键模块、LED灯模块、报警模块、ESP8266-01S WIFI模块、定时模块；

3. OLED屏幕显示系统启动信息（如“智能语音风扇启动中...”），ESP8266-01S模块启动并连接预设WIFI，接入机智云平台，连接成功后在OLED屏幕显示“机智云连接成功”，语音模块进入待命状态，延迟2秒后切换到正常显示界面；

4. 系统进入主循环，首先调用温湿度采集模块与人体检测模块函数，采集环境温湿度与人体信号，对数据进行校准与处理，转换为可显示、可判断的实际数值；

5. 调用显示模块函数，将处理后的温湿度、人体状态、风扇工作模式、风速、定时倒计时、LED灯状态等信息显示在OLED屏幕上，实时更新；

6. 检测语音指令：语音模块接收用户语音指令，进行识别与解析，将解析后的指令发送给主控单元，主控单元执行相应动作（如模式切换、风速调节等）；

7. 检测按键信号，解析按键指令，实现模式切换、风速调节、摇头控制、LED灯开关、定时设置与开启/关闭等功能；

8. 检测ESP8266-01S WIFI模块与机智云平台的连接状态，若连接正常，将环境数据、系统工作状态上传到机智云平台，供手机APP查看，并接收APP下发的控制指令，解析后执行相应动作；若未连接，在OLED屏幕显示“机智云连接失败”，模块自动重新连接；

9. 根据当前工作模式执行相应的控制逻辑：自动模式下，根据人体状态与温度自动调节风扇；手动模式下，根据按键或远程指令控制风扇与LED灯；语音模式下，根据语音指令执行相应动作；

10. 检测定时功能状态，若定时功能开启，倒计时递减，倒计时结束后自动关闭风扇，重置定时状态；

11. 自动模式下，检测环境温度是否超过预设最大值，若超过，启动蜂鸣器报警，直至温度降至阈值以下；

12. 循环执行步骤4-11，确保系统持续稳定运行，实时响应各类指令与状态变化。

4.3 各功能模块软件设计

4.3.1 温湿度采集模块软件设计

温湿度采集模块软件主要负责采集DHT11传感器的输出信号，并对信号进行处理、校准，得到实际的温湿度数值，为系统自动调节风扇风速提供数据支撑，具体逻辑如下，不包含代码：

通过GPIO引脚向DHT11传感器发送启动信号（拉低总线18ms以上，再拉高20-40us），等待传感器响应后，接收传感器输出的40bit数据，对数据进行校验（前32bit数据的校验和与后8bit校验和一致则数据有效），解析后得到温度与湿度的实际数值；设置定时采集机制，每隔1秒采集一次温湿度数据，确保数据的实时性，同时对采集到的数据进行异常判断，若数据超出传感器的测量范围，则视为无效数据，采用上一次的有效数据替代，提升数据采集的可靠性。

4.3.2 人体检测模块软件设计

人体检测模块软件负责采集光电红外传感器的输出信号，判断当前环境是否有人，为自动模式下风扇的开关控制提供依据，具体逻辑如下，不包含代码：

通过GPIO接口采集传感器的输出电平信号，设置防抖处理（延迟100ms检测电平变化），避免误检测；检测到低电平时，判定为有人体靠近，设置“有人”标志位；检测到高电平时，判定为无人靠近，设置“无人”标志位；每隔500ms采集一次人体信号，确保检测的准确性，同时将人体状态同步至OLED屏幕与机智云APP。

4.3.3 语音识别模块软件设计

语音识别模块软件负责控制SNR8016语音模块，实现语音指令的接收、识别与解析，将解析后的指令发送给主控单元，实现语音控制功能，具体逻辑如下，不包含代码：

系统初始化完成后，语音模块进入待命状态，单片机通过UART接口向语音模块发送唤醒指令，唤醒语音模块；语音模块接收用户语音指令后，对指令进行识别与解析，将解析后的指令（如“风速加大”“切换自动模式”“开启摇头”）通过UART接口发送给单片机；单片机接收指令后，解析指令类型，执行相应的控制动作，同时将指令执行结果反馈至语音模块（可选），语音模块可通过语音提示用户指令已执行；语音指令识别完成后，语音模块重新进入待命状态，等待下一次指令输入。

预设的语音指令包括：模式切换指令（“切换自动模式”“切换手动模式”“切换语音模式”）、风速调节指令（“风速加大”“风速减小”“风速一档”“风速二档”“风速三档”）、摇头控制指令（“开启摇头”“关闭摇头”）、LED灯控制指令（“打开灯光”“关闭灯光”）、定时指令（“定时10分钟”“定时30分钟”“关闭定时”）、风扇开关指令（“打开风扇”“关闭风扇”）。

4.3.4 显示模块软件设计

显示模块软件负责控制OLED屏幕显示相关信息，采用I2C通信协议，实现字符、数字、字符串的显示，显示界面分为正常显示界面与定时设置界面，不包含代码：

正常显示界面：实时显示当前环境温度（℃）、湿度（%RH）、人体状态（有/无人）、风扇工作模式（自动/手动/语音）、风速等级（1-3档，0档为关闭）、定时倒计时（分钟:秒）、LED灯状态（开/关），显示格式清晰、简洁，便于用户现场查看；

定时设置界面：当用户按下“定时加/减”按键时，切换到定时设置界面，显示当前设置的定时时间，用户通过“定时加/减”按键调整定时时间（范围0-60分钟），按下“定时开关”按键，开启或关闭定时功能，开启后返回正常显示界面，实时显示倒计时；定时时间为0时，关闭定时功能。

软件通过定时器实现显示信息的更新，每隔1秒更新一次检测参数与系统状态，确保显示信息的实时性，同时避免频繁刷新导致屏幕闪烁，提升用户体验。

4.3.5 风扇控制模块软件设计

风扇控制模块软件负责控制风扇的风速与摇头动作，根据系统指令实现风速调节、摇头启停，具体逻辑如下，不包含代码：

• 风速控制：系统支持3档风速调节，通过TB6612驱动模块输出不同占空比的PWM脉冲信号控制风扇转速（占空比越大，风速越大），1档为最低风速（占空比30%），2档为中等风速（占空比60%），3档为最高风速（占空比90%），0档为关闭状态；风速调节可通过按键、语音指令或机智云APP实现，调节后实时更新OLED屏幕显示与机智云APP状态；

• 摇头控制：通过ULN2003驱动芯片控制步进电机旋转，实现风扇的左右摇头动作，摇头角度可设置为180°，摇头速度可调（默认每分钟30次）；摇头功能可通过按键、语音指令或机智云APP开启/关闭，开启后步进电机按照预设角度与速度旋转，关闭后步进电机停止旋转，风扇保持当前角度；

• 自动模式风速调节逻辑：检测到有人时，根据环境温度自动调节风速：温度≤25℃，风扇关闭（0档）；25℃＜温度≤30℃，1档风速；30℃＜温度≤35℃，2档风速；温度＞35℃，3档风速；检测到无人时，无论温度如何，风扇均关闭。

4.3.6 按键处理模块软件设计

按键处理模块软件负责检测按键信号，解析按键指令，实现各类操作功能，具体逻辑如下，不包含代码：

• 模式切换按键：按下一次，切换一种工作模式（自动→手动→语音→自动），切换后在OLED屏幕显示当前模式，同时将模式状态上传至机智云APP；

• 风速加/减按键：手动模式与语音模式下有效，按下风速加按键，风速提升一档（最高3档）；按下风速减按键，风速降低一档（最低0档，即关闭）；自动模式下按下无效，OLED屏幕提示“自动模式不可手动调节风速”；

• 摇头控制按键：按下一次，切换摇头功能的开启/关闭状态，开启后风扇开始摇头，关闭后停止摇头，状态实时更新至OLED屏幕与机智云APP；

• LED灯开关按键：按下一次，切换LED灯的开关状态，开启后LED灯点亮，关闭后熄灭，状态实时更新至OLED屏幕与机智云APP；

• 定时加/减按键：按下定时加按键，定时时间增加5分钟（最大60分钟）；按下定时减按键，定时时间减少5分钟（最小0分钟）；定时时间调整后，OLED屏幕实时显示当前设置的定时时间；

• 定时开关按键：按下一次，开启或关闭定时功能，开启后倒计时开始，关闭后倒计时重置为0，定时状态实时更新至OLED屏幕与机智云APP。

软件设置按键防抖处理（延迟100ms检测电平变化），避免按键误触发，确保按键操作的可靠性。

4.3.7 LED灯控制模块软件设计

LED灯控制模块软件负责控制LED灯的开关，根据按键指令、语音指令或机智云APP指令执行相应动作，具体逻辑如下，不包含代码：

当接收到LED灯开启指令（按键、语音、APP）时，单片机输出高电平信号，LED灯点亮；当接收到LED灯关闭指令（按键、语音、APP）时，单片机输出低电平信号，LED灯熄灭；LED灯的状态实时更新至OLED屏幕与机智云APP，确保现场与远程状态同步；系统上电后，LED灯默认处于关闭状态。

4.3.8 报警模块软件设计

报警模块软件负责控制有源蜂鸣器的工作，实现高温报警功能，具体逻辑如下，不包含代码：

自动模式下，系统实时对比当前环境温度与预设最大温度（默认38℃，可通过机智云APP修改），当温度超过预设最大值时，单片机输出低电平信号，触发蜂鸣器发出连续的报警声音；当温度降至预设最大值以下时，单片机输出高电平信号，蜂鸣器停止报警；手动模式与语音模式下，蜂鸣器不进行自动报警，仅在用户通过按键或APP发送报警测试指令时启动，确保报警功能的灵活性；同时软件支持报警音量调节，用户可通过机智云APP调整蜂鸣器的音量大小。

4.3.9 WIFI通信模块与机智云APP接入设计

WIFI通信模块软件负责实现ESP8266-01S WIFI模块与单片机、机智云平台的通信，完成环境数据上报与控制指令接收，机智云APP接入流程如下，不包含代码：

1. ESP8266-01S WIFI模块初始化：系统上电后，单片机通过UART接口向模块发送AT指令，配置模块的工作模式（STA模式，即客户端模式）、WIFI名称、WIFI密码、通信波特率（与单片机一致，如9600bps），完成模块初始化；

2. 机智云平台配置：在机智云平台注册账号，创建智能设备，添加对应的产品型号，配置设备的采集点（温湿度、人体状态、风扇模式、风速、定时状态、LED灯状态）与控制点（模式切换、风速调节、摇头控制、LED灯开关、定时设置、定时开关、温度阈值修改），生成设备ID与密钥，将设备ID与密钥写入单片机，实现设备与平台的绑定；

3. 手机APP连接：用户下载机智云APP，登录账号后，搜索并添加绑定的智能设备，完成APP与设备的连接，连接成功后，APP实时显示设备上传的环境参数与运行状态；

4. 数据上报：单片机将处理后的温湿度、人体状态、风扇工作模式、风速、定时倒计时、LED灯状态、温度阈值等数据，通过UART
