26-097、基于51单片机智能大棚智慧农业灌溉光照温度控无线蓝牙APP设计+缺水报警设计

产品功能描述：

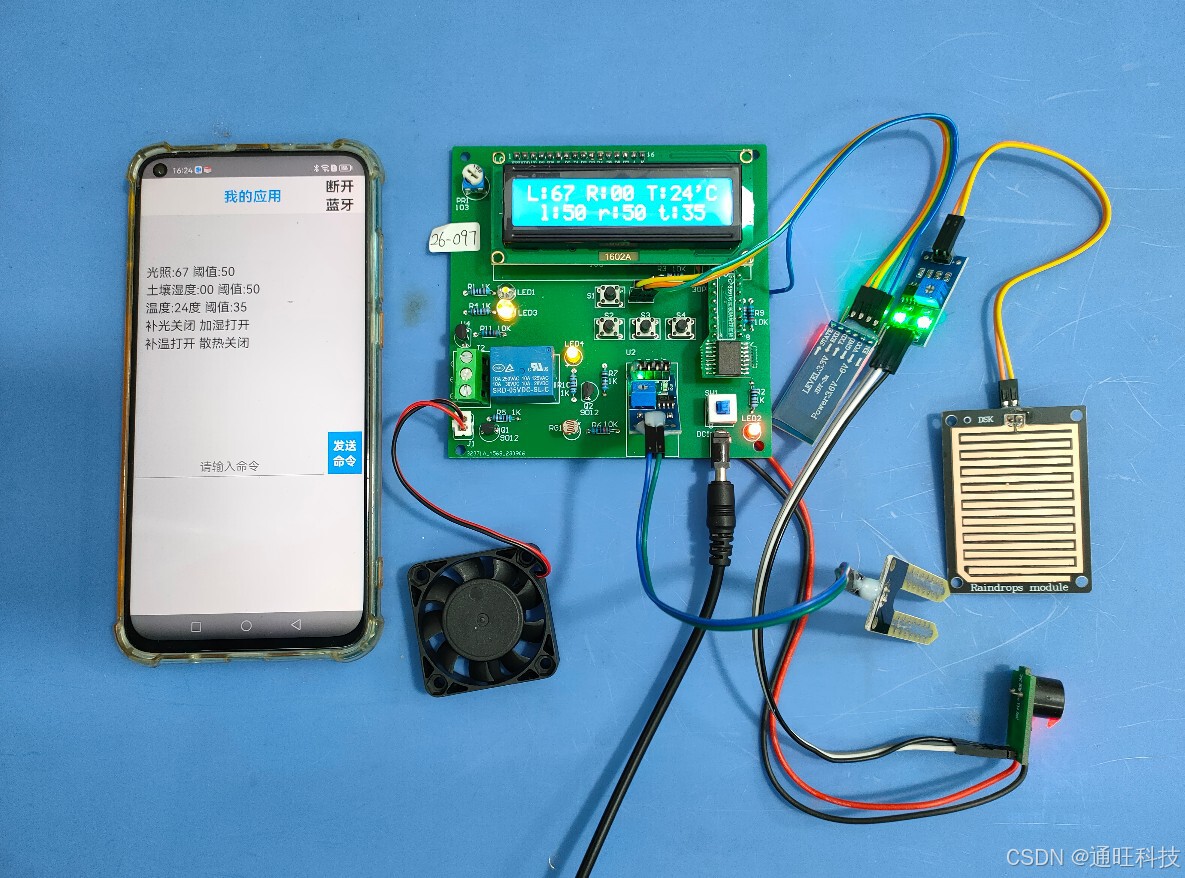

  本系统由STC89C52单片机、LCD1602液晶显示、光照检测、土壤湿度传感器、A/D采样PCF8591、无线蓝牙模块、缺水报警电路、风扇控制、继电器控制、补光灯、补温灯、按键及电源组成。

【1】通过光敏电阻检测光照强度，然后A/D模块PCF8591处理后，将光照值实时显示在液晶上，按键可以设置光照阈值。当光照低于设定的阈值，高亮LED灯亮进行补光，否则关闭。

【2】通过DS18B20检测温度值，实时显示在1602液晶上，可以通过按键设定温度阈值，当温度低于设定值时，补温灯打开，否则关闭；当温度超过设定值时，风扇旋转。

【3】通过土壤湿度传感器检测土壤的湿度，将湿度值显示在液晶上，按键设置湿度阈值，当土壤湿度小于设定的阈值，继电器打开，继电器可以外接水泵；否则继电器不动作。

【4】增加缺水报警功能：

【5】无线APP功能：

APP能够连接板载无线模块，查看相应数据；

APP能够操作上述存在的功能操作。

APP能够发送指令/或者接收指令。

设备发送数据到无线：

光照:64 阈值:50

土壤湿度:00 阈值:50

温度:31度 阈值:35

补光关闭 加湿打开

补温打开 散热关闭

设备接收无线命令：

*SL20# //设置光照 00-99

*SR65# //设置土壤湿度 00-99

*ST30# //设置温度 00-99

*%#  //调试测试命令
