蓝牙协议简介

简单开发 → GATT（99%场景）进阶玩法 → L2CAP（少数芯片支持）底层控制 → LL / PHY（不可用）

时空自由民.

319人浏览 · 2026-04-21 17:50:48

时空自由民. · 2026-04-21 17:50:48 发布

blue

行，我给你按你那张图的风格，用 Markdown + 分层图 + 工程视角，把 BLE（低功耗蓝牙）体系结构完整讲清楚，而且重点回答你之前那个问题：能不能绕过 GATT 直接用底层通信。

一、蓝牙体系结构（Markdown 图）

┌──────────────────────────────────────────────┐
│                  Host（主机）                │
│                                              │
│  ┌───────────────┬───────────────┐          │
│  │   GATT        │      GAP      │          │
│  │（数据模型）    │（连接/广播）   │          │
│  ├───────────────┼───────────────┤          │
│  │     ATT       │      SMP      │          │
│  │（属性协议）    │（安全管理）    │          │
│  └───────────────┴───────────────┘          │
│              L2CAP（逻辑链路层）             │
│                                              │
└──────────────────────────────────────────────┘
                     │
                     │ HCI（Host Controller Interface）
                     │
┌──────────────────────────────────────────────┐
│              Controller（控制器）             │
│                                              │
│        Link Layer（LL，链路层）              │
│        - 连接管理 / 调度 / 重传 / 加密        │
│                                              │
│        Physical Layer（PHY，物理层）         │
│        - 调制 / 频率 / 发射功率 / 编码        │
│                                              │
│        Radio（射频） + Antenna（天线）       │
│                                              │
└──────────────────────────────────────────────┘

二、各层详细拆解（嵌入式工程视角）

1️⃣ Host 层（你写代码的地方）

🔹 GATT（最常用）

定义数据结构（服务 + 特征值）

类似：

struct {
    service {
        characteristic (value)
    }
}

本质：应用层协议

👉 你写的 BLE 代码基本都在这层

🔹 ATT（GATT 的底层）

数据单位：Attribute（属性）
操作：
- Read
- Write
- Notify
- Indicate

👉 GATT = ATT 的封装

🔹 GAP（连接管理）

负责：

广播（Advertising）
扫描（Scanning）
建立连接（Connection）
角色：
- Central（主）
- Peripheral（从）

👉 没它，设备连不上

🔹 SMP（安全）

配对（Pairing）
加密（Encryption）
密钥交换（LTK）

👉 BLE 安全全靠它

🔹 L2CAP（关键！！！）

你问的重点就在这：

作用：

多路复用（多个协议共享链路）
分包 / 重组
QoS 管理

👉 所有上层数据最终都走 L2CAP

2️⃣ HCI（分界线）

这是一个非常关键的边界：

Host（软件）  ←→  Controller（硬件）

常见接口：

UART
USB
SPI

👉 在一些芯片（比如手机）：

Host 在 CPU
Controller 在蓝牙芯片

👉 在 ESP32：

Host + Controller 在同一个芯片里

3️⃣ Controller 层（芯片内部）

🔹 Link Layer（LL）

核心能力：

建立连接
时隙调度（TDMA）
重传（ARQ）
加密（链路级）

👉 真正控制无线通信的核心

🔹 PHY（物理层）

负责：

调制（GFSK）
速率：
- 1M
- 2M
- Coded（125K / 500K）

👉 决定距离 / 速率

🔹 Radio

真正发射无线信号

三、数据通信流程（重点！）

🔁 一次完整数据发送路径

应用层
  ↓
GATT（你调用 notify/write）
  ↓
ATT（封装成 attribute 数据）
  ↓
L2CAP（分包）
  ↓
HCI（发给控制器）
  ↓
LL（调度发送）
  ↓
PHY（编码调制）
  ↓
Radio（发射）

接收反过来：

Radio → PHY → LL → HCI → L2CAP → ATT → GATT → 应用

四、重点回答你那个问题（核心）

❓ 能不能像 TCP/UDP 一样直接用底层？

你问的是：

能不能绕过 GATT，直接用 ATT / L2CAP 通信？

✅ 答案分三层说清楚：

✅ 1️⃣ 可以绕过 GATT，用 ATT

👉 很多协议就是这么干的

但：

ATT 本质还是 受限协议
数据模型固定（attribute）

👉 不够自由

✅ 2️⃣ 可以直接用 L2CAP（重点！）

✔ BLE 5.0 之后支持：

🔹 L2CAP Credit Based Channel（LE CoC）

特点：

类似 TCP
支持流式数据
不用 GATT

👉 这是最接近 socket 的东西

⚠️ 但现实问题：

很多芯片：

芯片	支持 L2CAP CoC
手机	✅
ESP32	❌（基本不支持）
一些BLE芯片	❌

👉 所以你会感觉：

“BLE 好像只能用 GATT”

❌ 3️⃣ 不能直接用 LL / PHY

原因：

被芯片厂封死
属于 Controller 层
不开放 API

👉 就像你不能直接操作 WiFi 的 OFDM 一样

五、总结一句话（给你工程判断用）

👉 BLE 通信分三种层次：

简单开发 → GATT（99%场景）
进阶玩法 → L2CAP（少数芯片支持）
底层控制 → LL / PHY（不可用）

六、给你个工程建议（很实用）

如果你想做：

🎧 音频 / IMU / 高速数据

建议：

❌ 不要死磕 GATT
✅ 用：
- BLE + 自定义协议（notify优化）
- 或直接上：
  - Bluetooth Classic
  - WiFi

📡 BLE 蓝牙低功耗体系架构详解（附层级图）

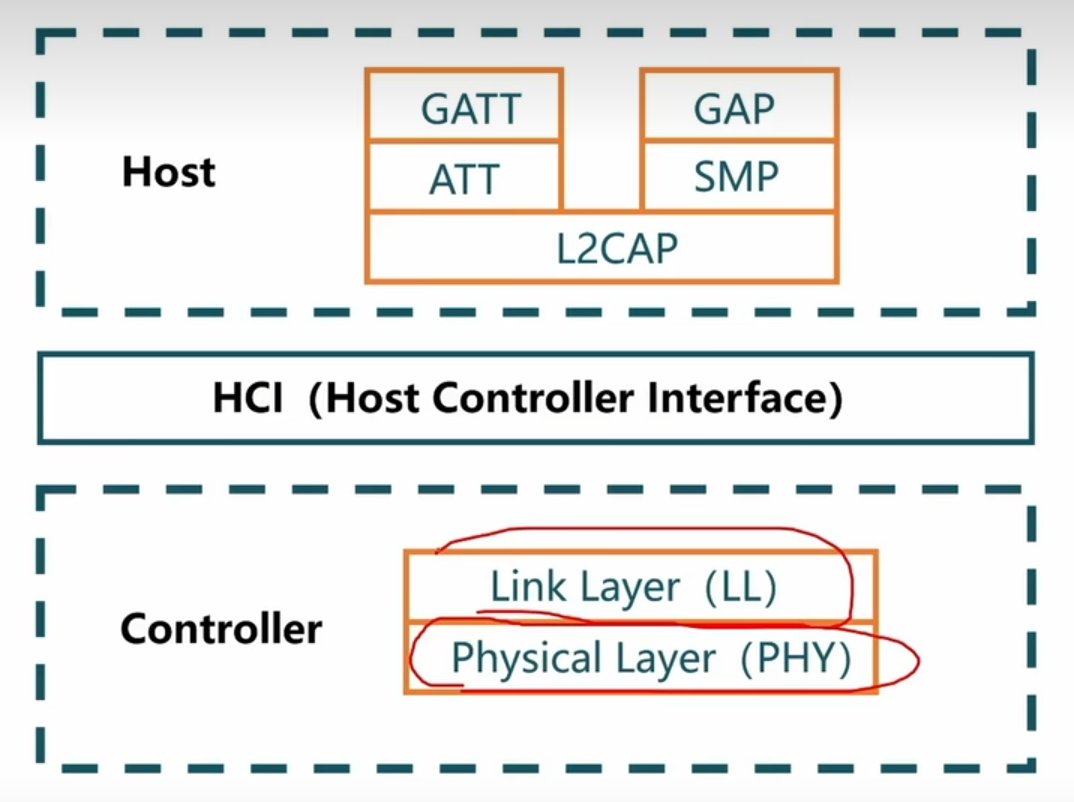

在这里插入图片描述

BLE（蓝牙低功耗）的体系架构分为三大核心部分：Controller（控制器）、HCI（主机控制器接口）、Host（主机），从上到下实现了“应用逻辑 → 数据传输 → 物理通信”的完整链路。下面逐层拆解，帮你彻底搞懂每一层的作用~

一、Controller（控制器）：蓝牙的“硬件执行层”

这一层直接和硬件打交道，负责最底层的无线信号收发和链路控制，分为两个子层：

1. 物理层（PHY，Physical Layer）

作用：蓝牙通信的“物理基础”，负责定义无线信号的传输规则。
核心功能：
- 规定BLE的工作频段（2.4GHz ISM频段，划分40个信道，其中3个广播信道+37个数据信道）。
- 定义调制方式（BLE用GFSK调制，BLE 5.0后新增2Mbps高速模式）、发射功率、接收灵敏度等硬件参数。
- 处理信号的编码、调制、解调，把数字数据转换成电磁波发送出去，同时把收到的电磁波还原成数字数据。
类比：就像快递的“运输卡车”，负责把包裹（数据）从一个地方运到另一个地方，是所有通信的物理载体。

2. 链路层（LL，Link Layer）

作用：PHY的“直接管理者”，负责建立、维护和断开蓝牙连接，是Controller的核心逻辑层。
核心功能：
- 管理设备状态：广播、扫描、发起连接、连接建立、连接维护、断开连接等。
- 控制数据传输：处理数据包的收发、确认、重传，保证数据可靠传输。
- 实现跳频机制：在数据信道之间切换，避免干扰，提升通信稳定性。
- 控制连接参数：比如连接间隔、从机延迟、监督超时，这些参数决定了连接的功耗和响应速度。
类比：就像交通警察，指挥卡车（PHY）走哪条路、什么时候出发、遇到红灯（干扰）怎么处理，保证交通有序进行。

二、HCI（主机控制器接口）：主机和控制器的“翻译官”

全称：Host Controller Interface，是Host和Controller之间的标准通信接口。
作用：解耦主机和控制器，让上层的Host协议不用关心底层硬件细节，也让不同厂商的控制器能和标准主机协议兼容。
通信方式：通常通过UART、USB、SDIO等物理总线传输命令和数据，Host发送HCI命令控制Controller，Controller通过HCI事件反馈状态和数据。
核心数据类型：
- 命令包：Host给Controller发指令（比如“开始广播”“发起连接”）。
- 事件包：Controller给Host反馈状态（比如“连接成功”“收到数据”）。
- 数据包：Host和Controller之间传输的业务数据。
类比：就像两个说不同语言的人之间的翻译，Host说的“高层指令”被翻译成Controller能懂的“底层命令”，Controller的“硬件状态”也被翻译成Host能懂的“状态信息”。

三、Host（主机）：蓝牙的“应用逻辑层”

这一层是开发者最常接触的部分，负责实现蓝牙的应用协议和用户逻辑，从下到上分为：

1. L2CAP（逻辑链路控制与适配协议）

作用：Host的“数据分发中心”，是连接底层Controller和上层应用协议的桥梁。
核心功能：
- 协议复用：把不同上层协议（ATT、SMP）的数据区分开，分别送到对应的模块。
- 分段重组：如果数据太长，就拆分成多个L2CAP包发送，接收端再重组还原。
- 流控和重传：部分模式下支持数据的可靠传输，避免数据丢失。
- 定义逻辑信道：每个上层协议对应一个逻辑信道ID（CID），实现数据的定向传输。
类比：就像快递的“分拣中心”，把不同目的地的包裹（不同协议的数据）分类、打包，再交给运输环节。

2. ATT（属性协议）

作用：定义了蓝牙设备之间数据交互的基本模型，是GATT的底层支撑。
核心概念：
- 属性（Attribute）：蓝牙设备对外暴露的数据单元，每个属性都有唯一的句柄（Handle）、类型（UUID）和值（Value）。
- 客户端/服务器模型：发起数据读写的是客户端（Client），提供数据的是服务器（Server）。
- 操作指令：定义了读、写、通知、指示等数据交互方式。
类比：就像快递的“包裹标准”，规定了包裹怎么写地址（UUID）、怎么寄（读写指令），保证收发双方都能看懂。

3. GATT（通用属性配置文件）

作用：基于ATT构建的“数据服务框架”，是BLE应用开发的核心。
核心结构：
- 服务（Service）：一组相关属性的集合，代表一个功能（比如心率服务、电池服务），有唯一的服务UUID。
- 特征（Characteristic）：服务里的具体数据项，比如心率值、电池电量，包含特征值、特征描述符等。
- 描述符（Descriptor）：对特征的补充说明，比如数据格式、单位、权限等。
核心角色：
- GATT Server：提供服务和特征的设备（比如智能手环，对外提供心率数据）。
- GATT Client：访问服务和特征的设备（比如手机，读取手环的心率数据）。
类比：就像快递的“业务场景模板”，比如“生鲜快递”“文件快递”，规定了不同业务下包裹的类型、格式和交互方式，我们平时说的“蓝牙服务”“蓝牙特征”，就是在GATT里定义的。

4. SMP（安全管理协议）

作用：负责蓝牙连接的安全机制，实现设备配对、加密和认证。
核心功能：
- 配对流程：定义了设备之间交换安全信息的过程（比如传统配对、LE Secure Connections配对）。
- 密钥生成：生成连接加密密钥，对传输的数据进行加密，防止被窃听。
- 认证与授权：验证设备身份，防止非法设备连接，控制数据的读写权限。
- 绑定：把配对信息保存下来，下次连接时不用重新配对。
类比：就像快递的“安全校验系统”，验证收发双方的身份，给包裹上加密锁，防止包裹被别人拆开、篡改。

5. GAP（通用访问配置文件）

作用：定义了设备的角色、广播、扫描、连接的通用规则，是BLE设备“对外交互的入口”。
核心角色：
- 广播者（Broadcaster）：发送广播包的设备，不建立连接（比如信标设备）。
- 观察者（Observer）：接收广播包的设备，不建立连接（比如手机扫描信标）。
- 外设（Peripheral）：广播并接受连接的设备（比如智能手环、蓝牙传感器）。
- 中心设备（Central）：扫描并发起连接的设备（比如手机、电脑）。
核心流程：定义了设备怎么广播、怎么被发现、怎么发起连接、连接参数协商等通用交互规则。
类比：就像快递的“收发规则”，规定了谁是寄件人（外设）、谁是收件人（中心设备）、怎么通知对方有包裹（广播）、怎么建立联系（连接），是设备之间“打招呼”的通用规则。

🔗 整体工作流程（简化版）

外设（Peripheral）：在GAP层配置广播参数，通过Controller的LL层发送广播包，PHY层转换成电磁波发送出去。
中心设备（Central）：通过Controller的PHY层接收电磁波，LL层解析广播包，HCI层把数据传给Host的GAP层，发现外设。
中心设备发起连接请求，双方通过LL层建立连接，HCI层把连接状态传给Host。
连接建立后，双方通过L2CAP层分发数据，GATT层定义服务和特征，中心设备通过ATT层读写外设的数据。
安全通信时，SMP层完成配对和加密，保证数据传输安全。

💡 补充说明：

在实际开发中，很多蓝牙SoC（比如ESP32、nRF52）会把Controller和Host都集成在芯片里，开发者主要在Host层开发GATT服务和应用逻辑。
不同蓝牙版本（BLE 4.0/4.2/5.0/5.3）的架构基本不变，主要是PHY层和LL层的功能增强（比如更远的传输距离、更高的速率、更多的广播信道）。

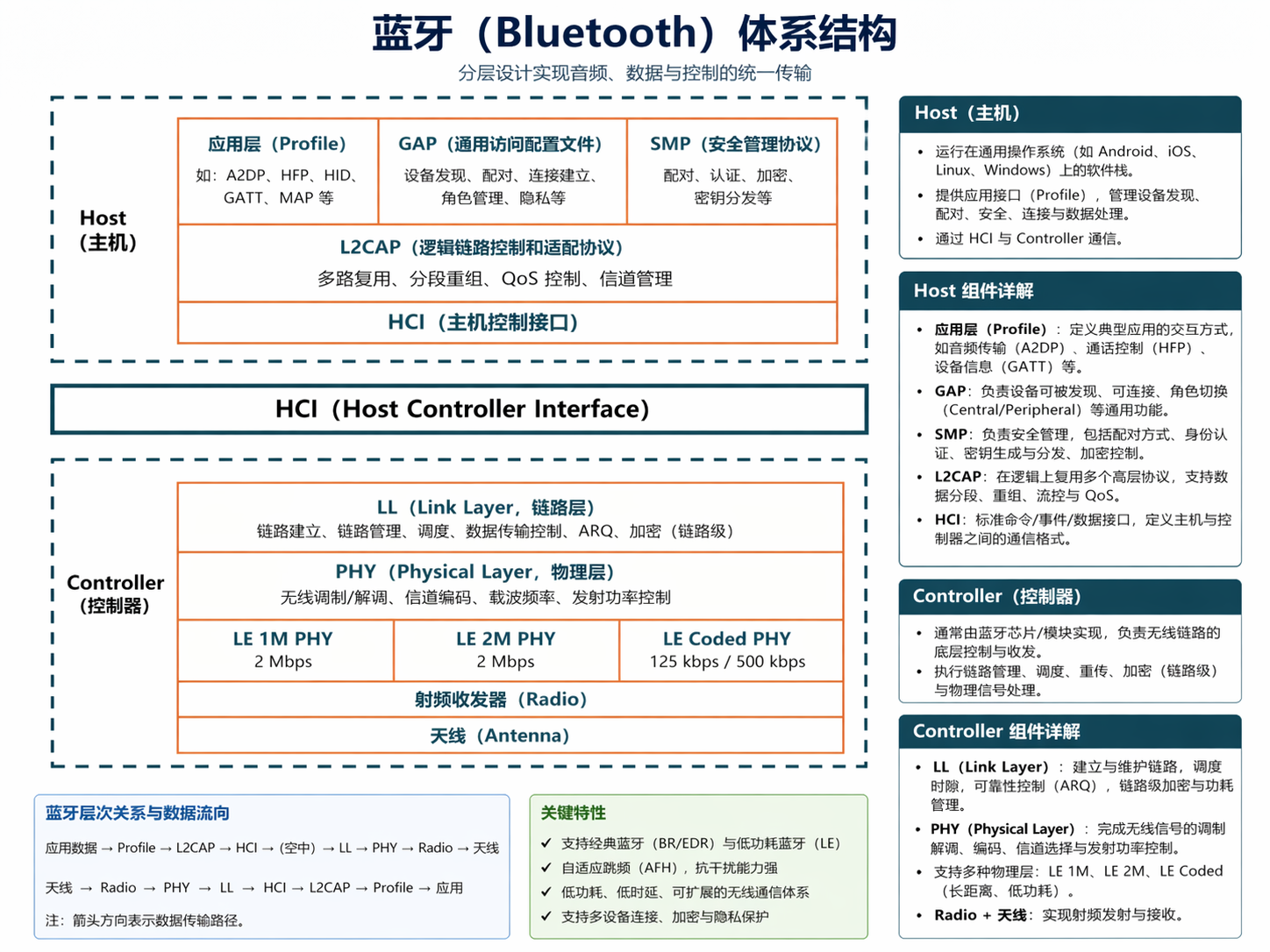

这是为你绘制的 BLE 蓝牙低功耗体系架构结构图，和原图结构一致，同时优化了排版和色彩，更清晰直观👇

结构说明（对应图中层级）

Host（主机层）：
- 最上层是应用逻辑的核心，从下到上：L2CAP → ATT/GATT、SMP/GAP，负责数据分发、服务定义、安全配对和设备交互规则。
HCI（主机控制器接口）：
- 中间的“桥梁层”，负责主机和控制器之间的命令、数据、事件传输，解耦了上层协议和底层硬件。
Controller（控制器层）：
- 最下层的硬件执行层，分为 Link Layer (LL) 和 Physical Layer (PHY)，负责连接管理、无线信号收发和数据传输的物理实现。

下面用纯 Markdown 文本，还原 BLE 体系架构的层级结构，清晰直观👇

┌─────────────────────────────────────────────────────────────┐
│                         Host（主机层）                       │
│  ┌─────────────┐   ┌─────────────┐                           │
│  │    GATT    │   │     GAP     │                           │
│  ├─────────────┤   ├─────────────┤                           │
│  │     ATT    │   │     SMP     │                           │
│  └─────────────┘   └─────────────┘                           │
│  ┌─────────────────────────────────────────────────────┐   │
│  │                       L2CAP                         │   │
│  └─────────────────────────────────────────────────────┘   │
└─────────────────────────────────────────────────────────────┘
                              ▲
                              │
              ┌─────────────────────────────────┐
              │      HCI（主机控制器接口）       │
              │ (Host Controller Interface)     │
              └─────────────────────────────────┘
                              ▲
                              │
┌─────────────────────────────────────────────────────────────┐
│                     Controller（控制器层）                   │
│  ┌─────────────────────────────────────────────────────┐   │
│  │                 Link Layer (LL)                      │   │
│  ├─────────────────────────────────────────────────────┤   │
│  │               Physical Layer (PHY)                   │   │
│  └─────────────────────────────────────────────────────┘   │
└─────────────────────────────────────────────────────────────┘

简化层级版（更紧凑）

┌─────────────────────────────────────────┐
│ Host（主机）                             │
│ ┌─────────┐ ┌─────────┐ ┌─────────────┐ │
│ │ GATT/ATT│ │ GAP/SMP │ │   L2CAP     │ │
│ └─────────┘ └─────────┘ └─────────────┘ │
└─────────────────────────────────────────┘
              ▲
              │
    ┌───────────────────────┐
    │ HCI（主机控制器接口） │
    └───────────────────────┘
              ▲
              │
┌─────────────────────────────────────────┐
│ Controller（控制器）                     │
│ ┌─────────────────────────────────────┐ │
│ │ Link Layer (LL)                      │ │
│ ├─────────────────────────────────────┤ │
│ │ Physical Layer (PHY)                 │ │
│ └─────────────────────────────────────┘ │
└─────────────────────────────────────────┘

带层级说明的版本

# BLE 体系架构（从上层到底层）
┌───────────────────────────────────────────────────────────┐
│  应用与服务逻辑（Host）                                   │
│  ┌─────────────┐   ┌─────────────┐                       │
│  │   GATT      │   │    GAP      │  ← 应用交互与角色定义 │
│  │  (属性配置) │   │(通用访问)   │                       │
│  ├─────────────┤   ├─────────────┤                       │
│  │   ATT       │   │    SMP      │  ← 数据模型与安全配对 │
│  │  (属性协议) │   │(安全管理)   │                       │
│  └─────────────┘   └─────────────┘                       │
│  ┌─────────────────────────────────────────────────────┐ │
│  │                      L2CAP                          │ │
│  │          (逻辑链路控制与适配协议，数据分发与分段)   │ │
│  └─────────────────────────────────────────────────────┘ │
└───────────────────────────────────────────────────────────┘
                              ▲
                              │
      ┌─────────────────────────────────────────┐
      │   HCI（主机控制器接口，Host ↔ Controller 桥梁）  │
      └─────────────────────────────────────────┘
                              ▲
                              │
┌───────────────────────────────────────────────────────────┐
│  底层通信控制（Controller）                               │
│  ┌─────────────────────────────────────────────────────┐ │
│  │                 Link Layer (LL)                    │ │
│  │        (链路层：连接管理、广播、跳频、重传控制)     │ │
│  ├─────────────────────────────────────────────────────┤ │
│  │               Physical Layer (PHY)                  │ │
│  │          (物理层：无线信号调制、收发、信道定义)    │ │
│  └─────────────────────────────────────────────────────┘ │
└───────────────────────────────────────────────────────────┘

BLE蓝牙体系架构Markdown结构图（带详细说明）

纯Markdown文本绘制，清晰呈现层级关系，补充各层核心作用，重点完善Controller层说明：

# BLE 蓝牙低功耗体系架构（完整标注版）
┌───────────────────────────────────────────────────────────┐
│  Host（主机层）—— 应用逻辑核心，负责协议与应用实现       │
│  ┌─────────────┐   ┌─────────────┐                       │
│  │   GATT      │   │    GAP      │  ← 定义服务/特征、设备交互角色 │
│  │  (属性配置) │   │(通用访问)   │                       │
│  ├─────────────┤   ├─────────────┤                       │
│  │   ATT       │   │    SMP      │  ← 数据交互模型、设备配对加密 │
│  │  (属性协议) │   │(安全管理)   │                       │
│  └─────────────┘   └─────────────┘                       │
│  ┌─────────────────────────────────────────────────────┐ │
│  │                      L2CAP                          │ │
│  │  (逻辑链路控制与适配) —— 数据分发、分段重组           │ │
│  └─────────────────────────────────────────────────────┘ │
└───────────────────────────────────────────────────────────┘
                              ▲
                              │  命令/数据/事件传输
      ┌─────────────────────────────────────────┐
      │   HCI（主机控制器接口）—— Host与Controller的桥梁  │
      └─────────────────────────────────────────┘
                              ▲
                              │  底层信号与连接控制
┌───────────────────────────────────────────────────────────┐
│  Controller（控制器层）—— 最下层的硬件执行层             │
│  核心职责：负责连接管理、无线信号收发和数据传输的物理实现 │
│  ┌─────────────────────────────────────────────────────┐ │
│  │                 Link Layer (LL)                    │ │
│  │  (链路层) —— 建立/维护/断开连接、跳频、重传控制     │ │
│  ├─────────────────────────────────────────────────────┤ │
│  │               Physical Layer (PHY)                  │ │
│  │  (物理层) —— 2.4GHz频段、信号调制/收发、信道定义    │ │
│  └─────────────────────────────────────────────────────┘ │
└───────────────────────────────────────────────────────────┘

# 补充说明
1.  Controller层（硬件执行层）：作为整个体系的最底层，直接对接硬件，分为LL和PHY两个子层，是蓝牙通信的物理基础和连接核心
2.  Link Layer (LL)：直接管理PHY层，核心负责连接的全生命周期（广播、扫描、连接建立/维护/断开），以及跳频、数据包重传等控制
3.  Physical Layer (PHY)：定义蓝牙通信的物理参数，包括工作频段、调制方式、发射功率等，实现数字数据与电磁波的相互转换

紧凑简化版（保留核心标注，适配快速查看）：

┌─────────────────────────────────────────┐
│ Host（主机）—— 应用与协议层             │
│ ┌─────────┐ ┌─────────┐ ┌─────────────┐ │
│ │ GATT/ATT│ │ GAP/SMP │ │   L2CAP     │ │
│ │ 服务/数据│ │ 安全/角色│ │ 数据分发    │ │
│ └─────────┘ └─────────┘ └─────────────┘ │
└─────────────────────────────────────────┘
              ▲
              │
    ┌───────────────────────┐
    │ HCI —— 主机与控制器桥梁 │
    └───────────────────────┘
              ▲
              │
┌─────────────────────────────────────────┐
│ Controller（控制器）—— 硬件执行层       │
│ 核心：连接管理、无线收发、物理实现     │
│ ┌─────────────────────────────────────┐ │
│ │ Link Layer (LL) —— 连接控制、跳频    │ │
│ ├─────────────────────────────────────┤ │
│ │ Physical Layer (PHY) —— 信号收发     │ │
│ └─────────────────────────────────────┘ │
└─────────────────────────────────────────┘
