引言

LTspice中电压源的高级选项中可以生成一些基本的波形，但是对于特殊的波形若采用基本的方式则很复杂，为了解决这个问题，LTspice在电压源高级选项中允许使用PWL文件导入用户自定义任意的波形

使用方法

PWL文件的建立思路很简单，就是指出在特定时刻的特定电压

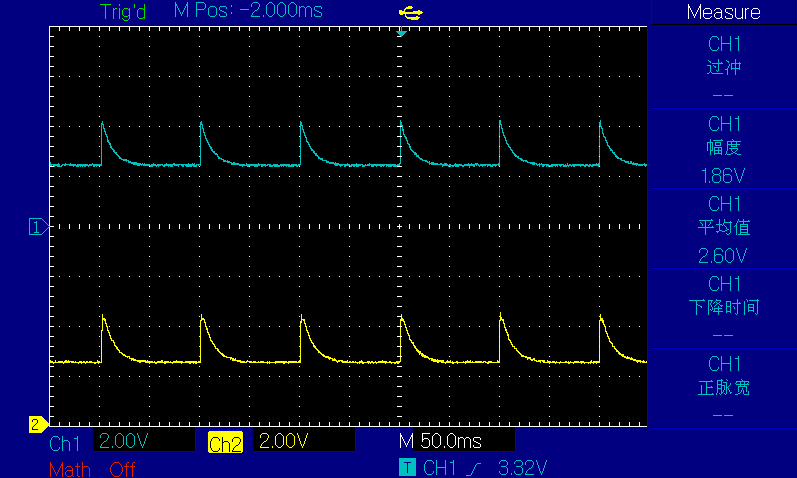

例如我要生成类似于这样的锯齿波

可以这样编写
0.001 4.2 // 1ms时电压4.2V
0.020 3.0 // 20ms时电压3.0V
0.099 3.0 // 99ms时电压3.0V
0.100 4.2 // 100ms时电压4.2V
以上可作为一个周期

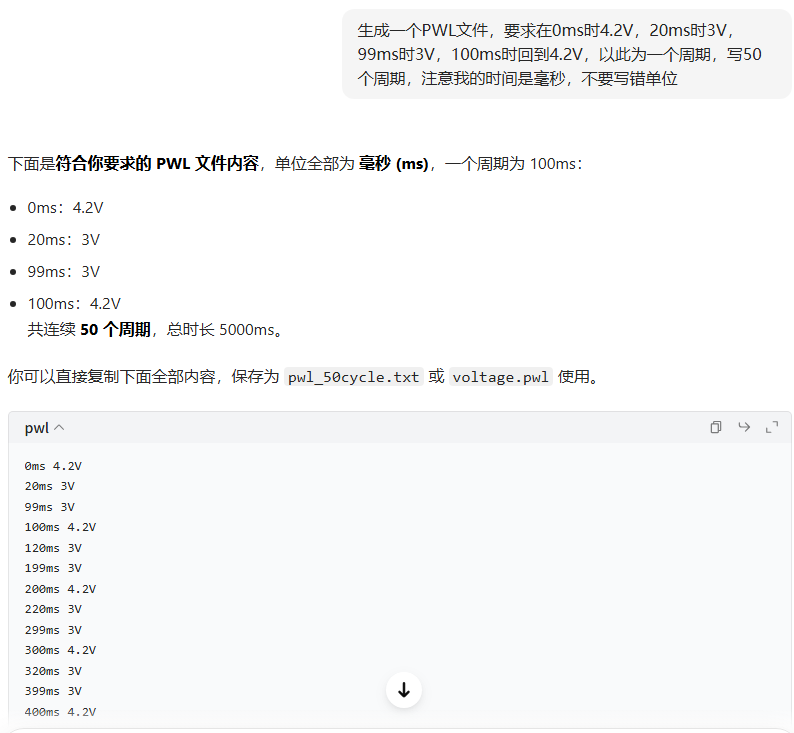

让后让AI进行周期扩展（AI直接使用的ms作为单位，我上面举例使用的是默认单位s）

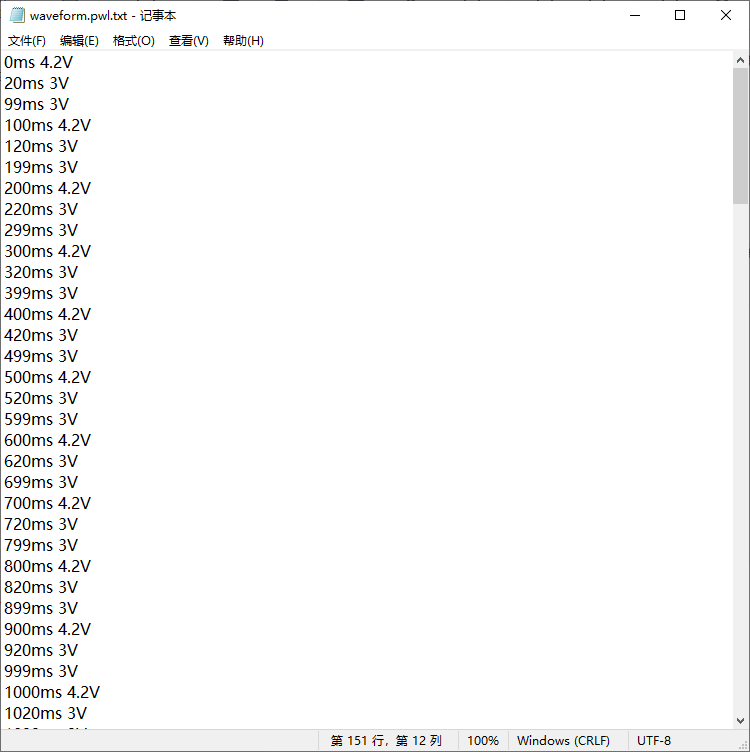

然后创建一个TXT文件，将AI生成的内容复制进去

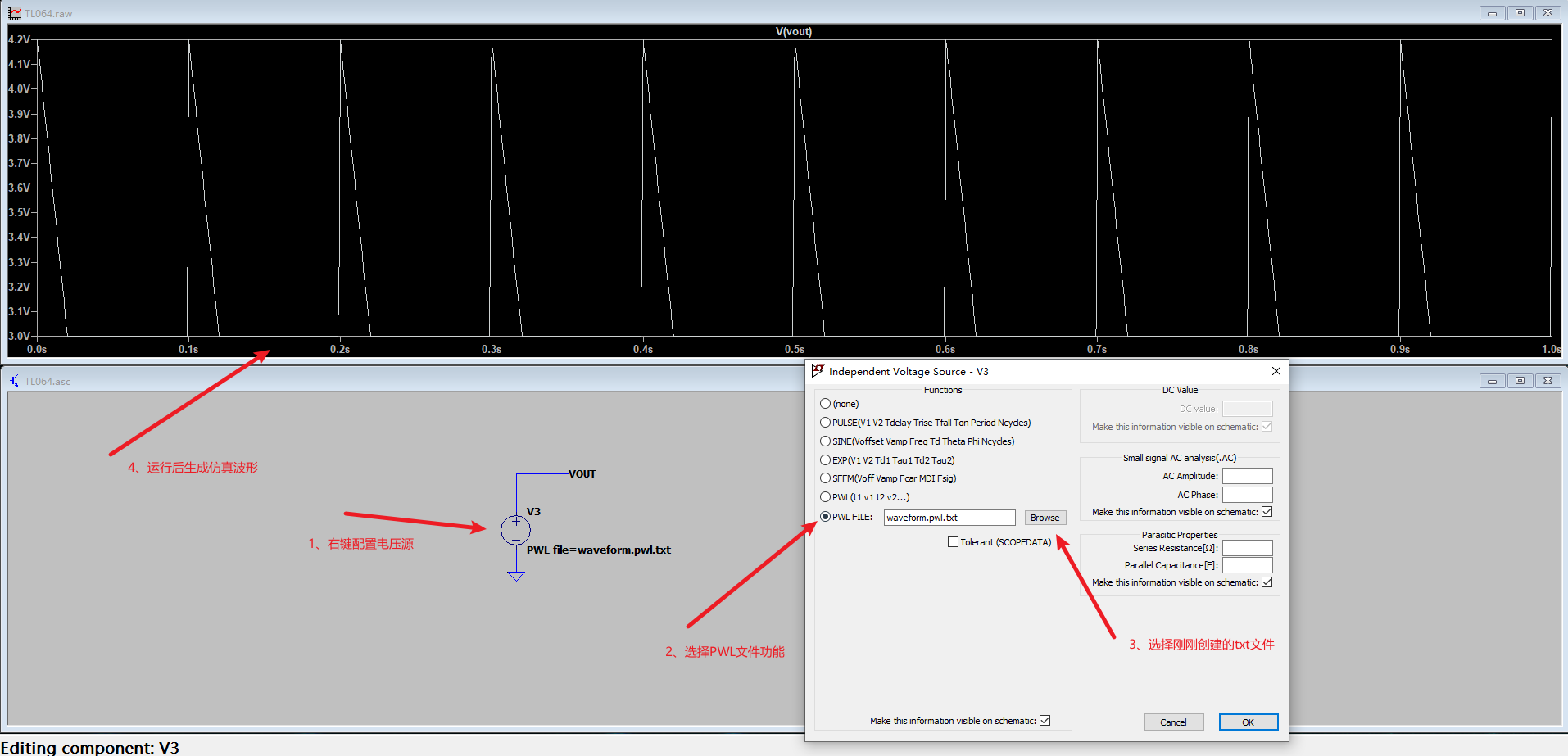

然后配置一下电压源运行就可以了

PS：因为我是在已有工程上临时修改的，运行时间为1s，所以没有完整显示5s的全周期
