一、引言

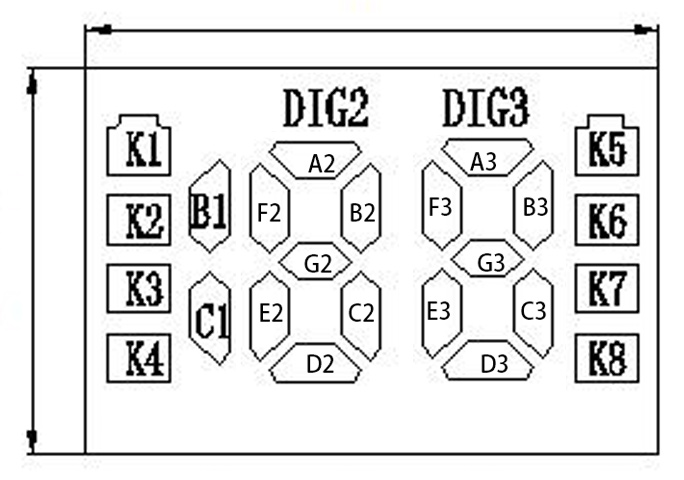

相信新手在接触到188型数码管的时候都是一脸懵。笔者今天也是在实际工程中遇见了这个型号的数码管。这次是扫描型数码管。6个引脚的
在这里插入图片描述
在开始之前要搞明白他的显示原理

二、数码管显示原理

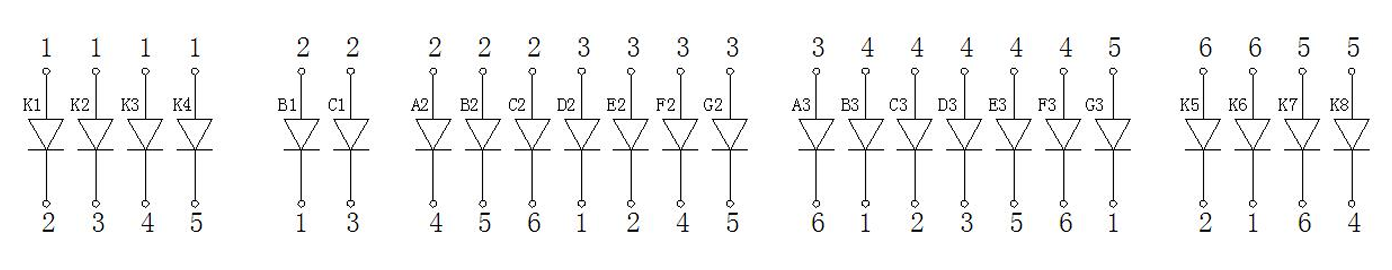

首先由电路图可知当上面这一行为 高电平（也就是对应端口写“1”） 时数码管导通，下面这一行为低电平是（也就是对应端口写“0”时则熄灭）
反之，高电平（也就是对应端口写“0”）时数码管截至，下面这一行为低电平是（也就是对应端口写“0”时则熄灭）

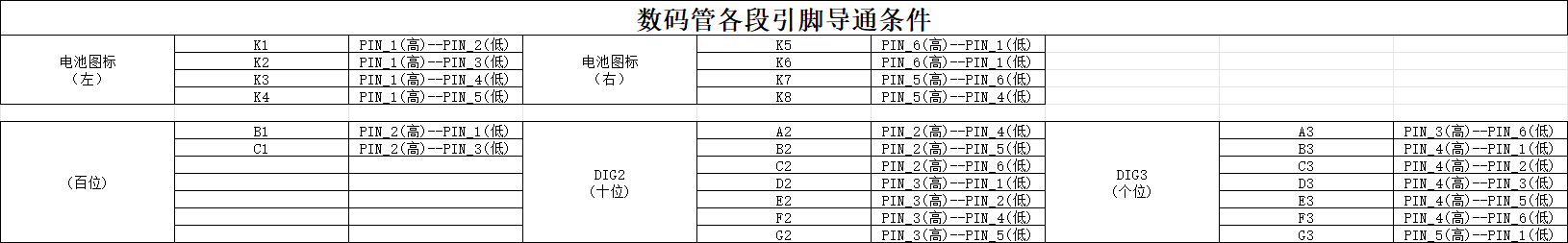

也就是表格里写的这样
在这里插入图片描述

0、段码的原理

数码管的每个数字由7个LED段组成，排列如下：
在这里插入图片描述

每个段对应一个二进制位，约定好顺序后，用1表示点亮、0表示熄灭，就得到了一个8位的二进制数。

1、段与位的含意

(1) 位（Digit）-- （个、十、百、千、万… …）

就是整个数字的位置。
您的 188 数码管有 3 个"位"：百位、十位、个位。
就像电梯面板上有多个数字显示器，每个显示器叫一个"位"。

(2) 段（Segment）-- (小灯)

就是组成一个数字的每一根笔画。
7 段数码管的每个数字由 7 根 LED 灯条组成：A、B、C、D、E、F、G。
就像写数字 “8” 时用的每一笔。
（下图为16段数码管）

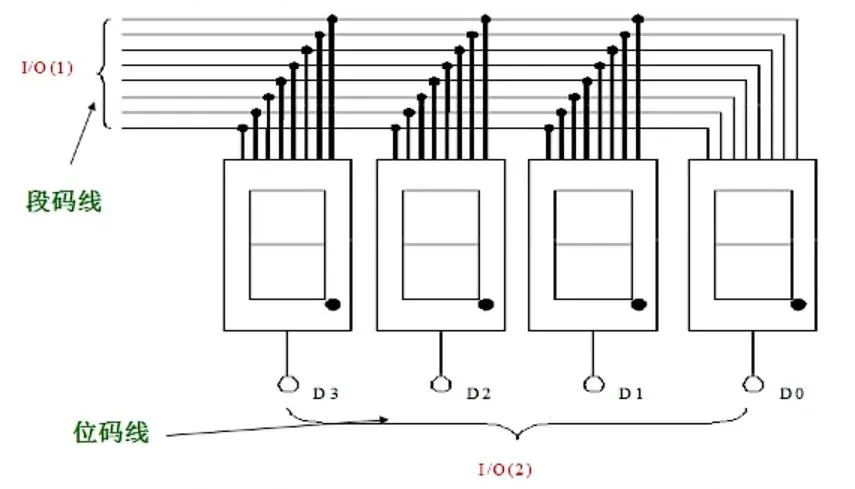

2、矩阵扫描的关系

概念	英文	硬件对应	代码中的变量
位	Digit	高电平引脚（PIN1~PIN5）	`ScanDigit` (0~2)
段	Segment	低电平引脚（PIN1~PIN6）	`ScanSeg` (0~6)

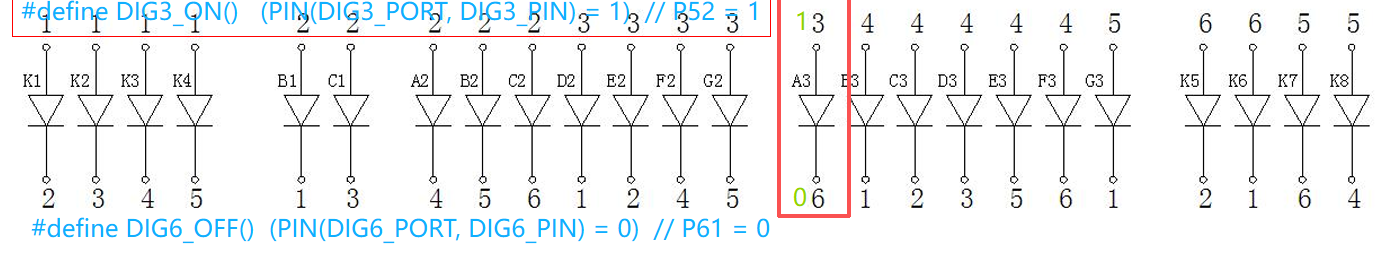

要点亮个位的 A 段（对照下图 – A3），需要同时：
在这里插入图片描述

选中的位：PIN3 输出高电平（DIG3_ON()）
选中的段：PIN6 输出低电平（DIG6_OFF()）

3、约定顺序

通常的顺序是：DP G F E D C B A （DP是小数点，我们不用，固定为0）
也就是：

位	7	6	5	4	3	2	1	0
段	DP	G	F	E	D	C	B	A

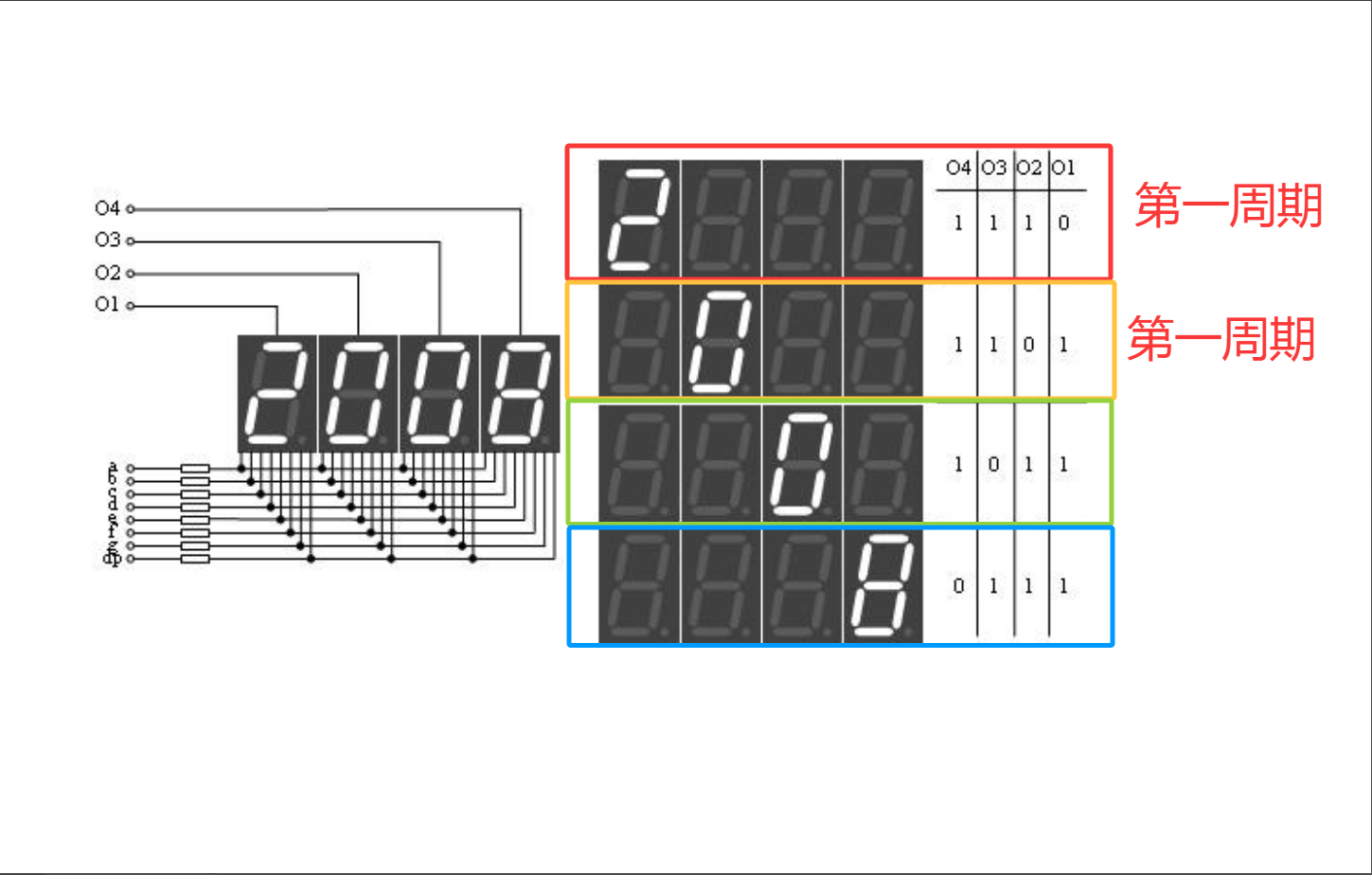

4、人眼的视觉暂留

&emsp；&emsp；视觉成像依赖眼睛晶状体将光线聚焦于视网膜，感光细胞接收光信号并转化为神经冲动，经视神经传入大脑产生视觉。感光色素的再生需一定时间，导致光刺激消失后视觉印象仍持续0.1至0.4秒，形成视觉暂留。此过程体现人眼的视觉惰性，属于正常的生理特性。
&emsp；&emsp；实验验证，使用Flash CS6软件进行视觉暂留测试：将帧频设为10帧/秒（每帧0.1秒）。第一帧插入图像，第二帧设为空白关键帧。第六帧插入另一图像，第七帧为空白关键帧并延续至第十帧，循环播放。初始状态下两张图像无法同时显现。逐步删除每图后一帧后，可观察到两图像部分重叠现象，表明视觉印象持续存在。当两图间隔为4帧（0.4秒）时仍可重叠感知，验证视觉暂留时间约为0.4秒。

三、手动推导每个数字与二进制的编码关系

注：DP为小数点

0、数字 0

需要点亮的段：A、B、C、D、E、F（不亮G）

DP	G	F	E	D	C	B	A
0	0	1	1	1	1	1	1

二进制：0011 1111 = 十六进制 0x3F

1、数字 1

需要点亮的段：B、C

DP	G	F	E	D	C	B	A
0	0	0	0	0	1	1	0

二进制：0000 0110 = 十六进制 0x06

2、数字 2

需要点亮的段：A、B、G、E、D

DP	G	F	E	D	C	B	A
0	1	0	1	1	0	1	1

二进制：0101 1011 = 十六进制 0x5B

3、数字 3

需要点亮的段：A、B、G、C、D

DP	G	F	E	D	C	B	A
0	1	0	0	1	1	1	1

二进制：0100 1111 = 十六进制 0x4F

4、数字 4

需要点亮的段：F、G、B、C

DP	G	F	E	D	C	B	A
0	1	1	0	0	1	1	0

二进制：0110 0110 = 十六进制 0x66

5、数字 5

需要点亮的段：A、F、G、C、D

DP	G	F	E	D	C	B	A
0	1	1	0	1	1	0	1

二进制：0110 1101 = 十六进制 0x6D

6、数字 6

需要点亮的段：A、F、G、E、C、D

DP	G	F	E	D	C	B	A
0	1	1	1	1	1	0	1

二进制：0111 1101 = 十六进制 0x7D

7、数字 7

需要点亮的段：A、B、C

DP	G	F	E	D	C	B	A
0	0	0	0	0	1	1	1

二进制：0000 0111 = 十六进制 0x07

8、数字 8

需要点亮的段：A、B、C、D、E、F、G（全部）

DP	G	F	E	D	C	B	A
0	1	1	1	1	1	1	1

二进制：0111 1111 = 十六进制 0x7F

9 、数字 9

需要点亮的段：A、B、C、D、F、G（不亮E）

DP	G	F	E	D	C	B	A
0	1	1	0	1	1	1	1

二进制：0110 1111 = 十六进制 0x6F

10、完整对照表

数字	点亮段	二进制(DP-G-F-E-D-C-B-A)	十六进制
0	ABCDEF	0011 1111	0x3F
1	BC	0000 0110	0x06
2	ABDEG	0101 1011	0x5B
3	ABCDG	0100 1111	0x4F
4	BCFG	0110 0110	0x66
5	ACDFG	0110 1101	0x6D
6	ACDEFG	0111 1101	0x7D
7	ABC	0000 0111	0x07
8	ABCDEFG	0111 1111	0x7F
9	ABCDFG	0110 1111	0x6F

四、数码管C语言驱动代码

根据您提供的 Tube188.h 头文件，我编写了与之匹配的 Tube188.c 源文件。利用 GPIO 宏操作引脚，实现了 188 数码管的动态扫描驱动，支持在指定位显示数字，并包含内部扫描函数供定时器中断调用。

1、 Tube188.h（精简完整版）

/**
 * @file Tube188.h
 * @author Mwang (1324xxx@qq.com)
 * @brief 188扫描型数码管驱动头文件（完整版）
 * @version 1.0
 * @date 2026-04-22
 *
 * @copyright Copyright (c) 2026
 *
 * @par 修改日志:
 * Date           Version    Author      Description
 * 2026-04-20        v1.0       Mwang       初次创建
 * 2026-04-22        v1.1       Mwang       精简结构，采用直接引脚操作
 */
#ifndef __TUBE188_H__
#define __TUBE188_H__

/*==============================================================
 * 头文件包含
 *==============================================================*/
#include "jsc8p012.h"   // MCU寄存器定义
#include "gpio.h"       // GPIO操作宏
#include <stdint.h>     // uint8_t 类型定义

/*==============================================================
 * 引脚映射：数码管引脚 → MCU引脚
 *
 * 数码管有6个引脚（PIN1~PIN6），分别连接到MCU的6个GPIO
 * 高电平扫描：PIN1~PIN5 输出高电平，用于选择"位"（百位/十位/个位）
 * 低电平扫描：PIN1~PIN6 输出低电平，用于选择"段"（A~G）
 *==============================================================*/
/* P50 → 数码管 PIN1 */
#define DIG1_PORT  GPIO5
#define DIG1_PIN   PIN0

/* P51 → 数码管 PIN2 */
#define DIG2_PORT  GPIO5
#define DIG2_PIN   PIN1

/* P52 → 数码管 PIN3 */
#define DIG3_PORT  GPIO5
#define DIG3_PIN   PIN2

/* P65 → 数码管 PIN4 */
#define DIG4_PORT  GPIO6
#define DIG4_PIN   PIN5

/* P64 → 数码管 PIN5 */
#define DIG5_PORT  GPIO6
#define DIG5_PIN   PIN4

/* P61 → 数码管 PIN6 */
#define DIG6_PORT  GPIO6
#define DIG6_PIN   PIN1

/*==============================================================
 * 引脚操作宏
 *==============================================================*/

// ---------- 初始化引脚为输出模式 ----------
// 调用 gpio.h 中的 PIN_MODE_OUT 宏，将引脚配置为输出
#define DIG1_INIT()  PIN_MODE_OUT(DIG1_PORT, DIG1_PIN)   // P50 → 输出
#define DIG2_INIT()  PIN_MODE_OUT(DIG2_PORT, DIG2_PIN)   // P51 → 输出
#define DIG3_INIT()  PIN_MODE_OUT(DIG3_PORT, DIG3_PIN)   // P52 → 输出
#define DIG4_INIT()  PIN_MODE_OUT(DIG4_PORT, DIG4_PIN)   // P65 → 输出
#define DIG5_INIT()  PIN_MODE_OUT(DIG5_PORT, DIG5_PIN)   // P64 → 输出
#define DIG6_INIT()  PIN_MODE_OUT(DIG6_PORT, DIG6_PIN)   // P61 → 输出

// ---------- 输出高电平（用于选中"位"） ----------
// PIN(port, pin) 是 gpio.h 中定义的宏，返回对应引脚的值
#define DIG1_ON()    (PIN(DIG1_PORT, DIG1_PIN) = 1)      // P50 = 1
#define DIG2_ON()    (PIN(DIG2_PORT, DIG2_PIN) = 1)      // P51 = 1
#define DIG3_ON()    (PIN(DIG3_PORT, DIG3_PIN) = 1)      // P52 = 1
#define DIG4_ON()    (PIN(DIG4_PORT, DIG4_PIN) = 1)      // P65 = 1
#define DIG5_ON()    (PIN(DIG5_PORT, DIG5_PIN) = 1)      // P64 = 1
#define DIG6_ON()    (PIN(DIG6_PORT, DIG6_PIN) = 1)      // P61 = 1

// ---------- 输出低电平（用于选中"段"或关闭引脚） ----------
#define DIG1_OFF()   (PIN(DIG1_PORT, DIG1_PIN) = 0)      // P50 = 0
#define DIG2_OFF()   (PIN(DIG2_PORT, DIG2_PIN) = 0)      // P51 = 0
#define DIG3_OFF()   (PIN(DIG3_PORT, DIG3_PIN) = 0)      // P52 = 0
#define DIG4_OFF()   (PIN(DIG4_PORT, DIG4_PIN) = 0)      // P65 = 0
#define DIG5_OFF()   (PIN(DIG5_PORT, DIG5_PIN) = 0)      // P64 = 0
#define DIG6_OFF()   (PIN(DIG6_PORT, DIG6_PIN) = 0)      // P61 = 0

/*==============================================================
 * 段码表：每个数字对应的7段码
 *
 * 位顺序约定：DP G F E D C B A
 *             7  6 5 4 3 2 1 0
 *
 * DP（小数点）固定为0，1表示点亮，0表示熄灭
 * 例如数字0：A,B,C,D,E,F亮 → 0011 1111 → 0x3F
 *==============================================================*/
static const uint8_t SegCode[10] =
{
    0x3F, // 0: 二进制 0011 1111 → A,B,C,D,E,F 亮，G 灭
    0x06, // 1: 二进制 0000 0110 → B,C 亮，其余灭
    0x5B, // 2: 二进制 0101 1011 → A,B,D,E,G 亮，C,F 灭
    0x4F, // 3: 二进制 0100 1111 → A,B,C,D,G 亮，E,F 灭
    0x66, // 4: 二进制 0110 0110 → B,C,F,G 亮，A,D,E 灭
    0x6D, // 5: 二进制 0110 1101 → A,C,D,F,G 亮，B,E 灭
    0x7D, // 6: 二进制 0111 1101 → A,C,D,E,F,G 亮，B 灭
    0x07, // 7: 二进制 0000 0111 → A,B,C 亮，其余灭
    0x7F, // 8: 二进制 0111 1111 → A,B,C,D,E,F,G 全亮
    0x6F  // 9: 二进制 0110 1111 → A,B,C,D,F,G 亮，E 灭
};

/*==============================================================
 * 显示缓冲区
 *
 * 存储三个位（百位、十位、个位）各自要显示的数字
 * 取值范围：0~9 显示对应数字，0xFF 表示该位熄灭
 * volatile 关键字：变量可能被中断修改，每次读取必须从内存加载
 *==============================================================*/
static volatile uint8_t Disp_H = 0xFF;  // 百位要显示的数字（初始熄灭）
static volatile uint8_t Disp_T = 0xFF;  // 十位要显示的数字（初始熄灭）
static volatile uint8_t Disp_U = 0xFF;  // 个位要显示的数字（初始熄灭）

/*==============================================================
 * 扫描状态
 *
 * 记录当前扫描进行到哪一位、哪一段
 * ScanDigit：0=百位, 1=十位, 2=个位
 * ScanSeg：  0=A段, 1=B段, 2=C段, 3=D段, 4=E段, 5=F段, 6=G段
 *==============================================================*/
static volatile uint8_t ScanDigit = 0;   // 当前扫描位：0=百位, 1=十位, 2=个位
static volatile uint8_t ScanSeg   = 0;   // 当前扫描段：0=A,1=B,2=C,3=D,4=E,5=F,6=G

/*==============================================================
 * 公共函数声明
 *==============================================================*/

/**
 * @brief 初始化188数码管GPIO
 *
 * 将6个数码管控制引脚配置为输出模式，并初始化为熄灭状态
 * 系统上电时调用一次
 */
void Tube188_Init(void);

/**
 * @brief 显示电量百分比 (0~100)
 * @param percent 电量值（0~100），超过100自动截断为100
 *
 * 将百分数拆分后存入显示缓冲区（Disp_H, Disp_T, Disp_U）
 * 实际的硬件点亮由 Tube188_Scan() 完成
 */
void Tube188_DisplayPercent(uint8_t percent);

/**
 * @brief 动态扫描函数
 *
 * 每次调用点亮当前 ScanDigit 位、ScanSeg 段对应的那一个 LED
 * 必须在定时器中断中周期性调用（建议每1~2ms调用一次）
 *
 * 状态机会自动推进：每次调用后 ScanSeg++，扫完7段后 ScanDigit++
 * 完成 3位×7段 = 21 次调用为一个完整刷新周期
 */
void Tube188_Scan(void);

#endif /* __TUBE188_H__ */

2、 Tube188.c（极简实现）

/**
 * @file Tube188.c
 * @brief 188数码管驱动实现
 */
#include "Tube188.h"

/**
 * @brief 初始化GPIO
 * @note  系统上电时调用一次，配置所有数码管相关引脚为输出模式
 */
void Tube188_Init(void)
{
    // 调用头文件中定义的引脚初始化宏，将6个MCU引脚配置为输出模式
    // 这些宏展开后类似：P5CR &= ~BIT0 （将P50设为输出）
    DIG1_INIT();    // P50 → 输出模式，对应数码管 PIN1（高电平扫描脚）
    DIG2_INIT();    // P51 → 输出模式，对应数码管 PIN2（高电平扫描脚）
    DIG3_INIT();    // P52 → 输出模式，对应数码管 PIN3（高电平扫描脚）
    DIG4_INIT();    // P65 → 输出模式，对应数码管 PIN4（高电平扫描脚）
    DIG5_INIT();    // P64 → 输出模式，对应数码管 PIN5（高电平扫描脚）
    DIG6_INIT();    // P61 → 输出模式，对应数码管 PIN6（低电平扫描脚）

    // 关闭所有引脚输出，防止初始化过程中产生鬼影
    // 内部执行：DIG1_OFF(); DIG2_OFF(); ... DIG6_OFF();
    ClearAllPins();

    // 将显示缓冲区全部设置为"熄灭"状态（0xFF = 255，不是0~9的合法数字）
    // 这样数码管初始状态是全部熄灭的，不会乱显示
    Disp_H = Disp_T = Disp_U = 0xFF;  // 初始熄灭
}
/**
 * @brief 关闭GPIO
 * @note  系统上电时调用一次，关闭引脚
 */
void ClearAllPins(void)
{
    DIG1_OFF(); DIG2_OFF(); DIG3_OFF();
    DIG4_OFF(); DIG5_OFF(); DIG6_OFF();
}
/**
 * @brief 显示电量百分比 (0~100)
 * @param percent 电量值（0~100），超过100自动截断为100
 * @note  此函数只更新软件缓冲区，不直接操作硬件
 */
void Tube188_DisplayPercent(uint8_t percent)
{
    // 参数合法性检查：如果传入的值大于100，强制设为100
    // 因为数码管只有3位，最大只能显示100
    if (percent > 100) percent = 100;

    // 特殊情况：电量正好是100%
    if (percent == 100)
    {
        // 显示 "100" 三个数字
        Disp_H = 1;     // 百位显示数字 1
        Disp_T = 0;     // 十位显示数字 0
        Disp_U = 0;     // 个位显示数字 0
    }
    else
    {
        // 通用情况：0~99 的电量值
        // 通过整数除法和取模运算，将百分数拆分为百位、十位、个位
        uint8_t h = percent / 100;          // 百位数字（0~9），例如 85 → h=0
        uint8_t t = (percent % 100) / 10;   // 十位数字（0~9），例如 85 → t=8
        uint8_t u = percent % 10;           // 个位数字（0~9），例如 85 → u=5

        // 百位处理：如果百位是0，则熄灭该位（高位零不显示）
        // 例如 85 的百位是0，我们不想显示 "085"，所以给 0xFF（熄灭）
        Disp_H = (h == 0) ? 0xFF : h;

        // 十位处理：当数值是0~9的个位数时，十位也熄灭
        // 条件：percent < 10（个位数）且百位为0（本来就是两位数以下）
        // 例如 5 的十位是0，我们不想显示 "05"，所以十位熄灭
        // 但 15 的十位是1，正常显示为 "15"
        Disp_T = (percent < 10 && h == 0) ? 0xFF : t;

        // 个位始终显示，不需要特殊处理
        Disp_U = u;
    }
}

/**
 * @brief 动态扫描函数（需在定时中断中周期性调用，建议每1~2ms调用一次）
 * @note  此函数每次只点亮一个段，利用人眼视觉暂留实现稳定显示
 */
void Tube188_Scan(void)
{
    // ========== 第1步：读取当前扫描位置 ==========
    // 从静态变量中取出当前要扫描的"位"和"段"
    // ScanDigit: 0=百位, 1=十位, 2=个位
    // ScanSeg:   0=A段, 1=B段, 2=C段, 3=D段, 4=E段, 5=F段, 6=G段
    uint8_t digit = ScanDigit;   // 当前处理第几个数码管（0/1/2）
    uint8_t seg   = ScanSeg;     // 当前处理哪一个段（0~6）
    uint8_t num;                 // 将要存储当前位应该显示的数字（0~9或0xFF）

    // ========== 第2步：从缓冲区获取当前位要显示的数字 ==========
    // 根据 digit 的值，从对应的缓冲区变量中取出数字
    if (digit == 0)           // 当前扫描的是百位
        num = Disp_H;         // 从百位缓冲区取数字
    else if (digit == 1)      // 当前扫描的是十位
        num = Disp_T;         // 从十位缓冲区取数字
    else                      // 当前扫描的是个位（digit == 2）
        num = Disp_U;         // 从个位缓冲区取数字

    // ========== 第3步：关闭所有引脚（消除残影） ==========
    // 在点亮新段之前，必须先关闭上一段的所有引脚
    // 否则两个段会同时亮，产生"鬼影"
    ClearAllPins();  // 内部执行 DIG1_OFF() ~ DIG6_OFF()

    // ========== 第4步：判断当前段是否需要点亮 ==========
    // 如果该位不是熄灭状态（num != 0xFF），说明有数字需要显示
    if (num != 0xFF)
    {
        // 从段码表中取出数字 num 对应的7段码
        // 例如 num=8 时，SegCode[8] = 0x7F（二进制 0111 1111，A~G全亮）
        uint8_t mask = SegCode[num];

        // 检查第 seg 位是否需要点亮
        // mask & (1 << seg) 是按位与运算，用于测试 mask 的第 seg 位是0还是1
        // 例如：mask=0x5B, seg=0 → (0x5B & 0x01) = 1，A段需要点亮
        if (mask & (1 << seg))
        {
            // ========== 第5步：根据位和段，驱动对应的硬件引脚 ==========
            // 进入 switch-case 结构，根据当前是百位、十位还是个位来选择不同的引脚组合
            switch (digit)
            {
                // -------------------- 百位 (digit = 0) --------------------
                case 0:
                    // 百位只有 B1、C1 有明确的硬件连接，A1 是推测的，D1~G1 未连接
                    if (seg == 0)
                    {
                        // A1段：PIN1输出高电平，PIN6输出低电平
                        DIG1_ON();   // PIN1 (P50) 输出高电平 → 选中百位
                        DIG6_OFF();  // PIN6 (P61) 输出低电平 → 选中A段
                    }
                    else if (seg == 1)
                    {
                        // B1段：PIN2输出高电平，PIN1输出低电平
                        DIG2_ON();   // PIN2 (P51) 输出高电平 → 选中百位（通过B1连接）
                        DIG1_OFF();  // PIN1 (P50) 输出低电平 → 选中B段
                    }
                    else if (seg == 2)
                    {
                        // C1段：PIN2输出高电平，PIN3输出低电平
                        DIG2_ON();   // PIN2 (P51) 输出高电平
                        DIG3_OFF();  // PIN3 (P52) 输出低电平 → 选中C段
                    }
                    // seg == 3~6 (D1~G1) 在硬件上未连接，所以不做任何操作
                    break;

                // -------------------- 十位 (digit = 1) --------------------
                case 1:
                    // 十位有完整的7段连接（A2~G2），全部都有定义
                    if (seg == 0)
                    {
                        // A2段：PIN2输出高电平，PIN4输出低电平
                        DIG2_ON();
                        DIG4_OFF();
                    }
                    else if (seg == 1)
                    {
                        // B2段：PIN2输出高电平，PIN5输出低电平
                        DIG2_ON();
                        DIG5_OFF();
                    }
                    else if (seg == 2)
                    {
                        // C2段：PIN2输出高电平，PIN6输出低电平
                        DIG2_ON();
                        DIG6_OFF();
                    }
                    else if (seg == 3)
                    {
                        // D2段：PIN3输出高电平，PIN1输出低电平
                        DIG3_ON();
                        DIG1_OFF();
                    }
                    else if (seg == 4)
                    {
                        // E2段：PIN3输出高电平，PIN2输出低电平
                        DIG3_ON();
                        DIG2_OFF();
                    }
                    else if (seg == 5)
                    {
                        // F2段：PIN3输出高电平，PIN4输出低电平
                        DIG3_ON();
                        DIG4_OFF();
                    }
                    else if (seg == 6)
                    {
                        // G2段：PIN3输出高电平，PIN5输出低电平
                        DIG3_ON();
                        DIG5_OFF();
                    }
                    break;

                // -------------------- 个位 (digit = 2) --------------------
                case 2:
                    // 个位也有完整的7段连接（A3~G3）
                    if (seg == 0)
                    {
                        // A3段：PIN3输出高电平，PIN6输出低电平
                        DIG3_ON();
                        DIG6_OFF();
                    }
                    else if (seg == 1)
                    {
                        // B3段：PIN4输出高电平，PIN1输出低电平
                        DIG4_ON();
                        DIG1_OFF();
                    }
                    else if (seg == 2)
                    {
                        // C3段：PIN4输出高电平，PIN2输出低电平
                        DIG4_ON();
                        DIG2_OFF();
                    }
                    else if (seg == 3)
                    {
                        // D3段：PIN4输出高电平，PIN3输出低电平
                        DIG4_ON();
                        DIG3_OFF();
                    }
                    else if (seg == 4)
                    {
                        // E3段：PIN4输出高电平，PIN5输出低电平
                        DIG4_ON();
                        DIG5_OFF();
                    }
                    else if (seg == 5)
                    {
                        // F3段：PIN4输出高电平，PIN6输出低电平
                        DIG4_ON();
                        DIG6_OFF();
                    }
                    else if (seg == 6)
                    {
                        // G3段：PIN5输出高电平，PIN1输出低电平
                        DIG5_ON();
                        DIG1_OFF();
                    }
                    break;
            }
        }
    }

    // ========== 第6步：状态机推进，准备下一次扫描 ==========
    // 当前段扫描完毕，移动到下一个段
    ScanSeg++;

    // 如果一个位的7个段都扫描完了（seg 从 0 到 6，然后变成7）
    if (ScanSeg >= 7)
    {
        ScanSeg = 0;      // 段索引归零，从 A 段重新开始
        ScanDigit++;      // 切换到下一个位

        // 如果3个位都扫描完了（digit 从 0 到 2，然后变成3）
        if (ScanDigit >= 3)
        {
            ScanDigit = 0;   // 位索引归零，从百位重新开始新一轮扫描
        }
    }

    // 函数返回后，刚才点亮的段会一直保持，直到下一次中断调用此函数
    // 下一次调用时，ClearAllPins() 会关闭这个段，然后点亮下一个段
}

3、作用原理解析

（1） `Tube188_Scan()` 逐行解析

a、读取当前扫描位置

 uint8_t digit = ScanDigit;  // 当前轮到哪一位（0:百, 1:十, 2:个）
 uint8_t seg   = ScanSeg;    // 当前轮到哪一个段（0:A, 1:B ... 6:G）
 uint8_t num;

b、从缓冲区取出这一位要显示的数字

// 步骤1：从缓冲区取出这一位要显示的数字
    if (digit == 0)      num = Disp_H;
    else if (digit == 1) num = Disp_T;
    else

注一： 写入缓冲区Tube188_DisplayPercent是写入缓冲区的函数

void Tube188_DisplayPercent(uint8_t percent)
{
    // ... 计算 h, t, u ...

    Disp_H = (h == 0) ? 0xFF : h;   // ⬅ 写入缓冲区
    Disp_T = (percent < 10 && h == 0) ? 0xFF : t;  // ⬅ 写入缓冲区
    Disp_U = u;                      // ⬅ 写入缓冲区
}

注二： 这里是用void Tube188_Scan()取出缓冲区数据的函数

void Tube188_Scan(void)
{

    // ⬅ 从缓冲区读取数字
    if (digit == 0)
        num = Disp_H;    // 读取百位缓冲区
    else if (digit == 1)
        num = Disp_T;    // 读取十位缓冲区
    else
        num = Disp_U;    // 读取个位缓冲区

    // 然后根据 num 的值去驱动硬件点亮对应的段
}

一句话总结

Tube188_DisplayPercent：把数字写入缓冲区 （生产者）

Tube188_Scan：从缓冲区读取数字并驱动硬件 （消费者）

c、关闭所有引脚，消除上一个段的残影

// 步骤2：关闭所有引脚，消除上一个段的残影
    ClearAllPins();

d、判断当前段是否需要点亮

// ========== 第4步：判断当前段是否需要点亮 ==========
    // 如果该位不是熄灭状态（num != 0xFF），说明有数字需要显示
    if (num != 0xFF)
    {
        // 从段码表中取出数字 num 对应的7段码
        // 例如 num=8 时，SegCode[8] = 0x7F（二进制 0111 1111，A~G全亮）
        uint8_t mask = SegCode[num];

        // 检查第 seg 位是否需要点亮
        // mask & (1 << seg) 是按位与运算，用于测试 mask 的第 seg 位是0还是1
        // 例如：mask=0x5B, seg=0 → (0x5B & 0x01) = 1，A段需要点亮
        if (mask & (1 << seg))
        {
            // ========== 第5步：根据位和段，驱动对应的硬件引脚 ==========
            // 进入 switch-case 结构，根据当前是百位、十位还是个位来选择不同的引脚组合
            switch (digit)
            {
                // -------------------- 百位 (digit = 0) --------------------
                case 0:
                    // 百位只有 B1、C1 有明确的硬件连接，A1 是推测的，D1~G1 未连接
                    if (seg == 0)
                    {
                        // A1段：PIN1输出高电平，PIN6输出低电平
                        DIG1_ON();   // PIN1 (P50) 输出高电平 → 选中百位
                        DIG6_OFF();  // PIN6 (P61) 输出低电平 → 选中A段
                    }
                    else if (seg == 1)
                    {
                        // B1段：PIN2输出高电平，PIN1输出低电平
                        DIG2_ON();   // PIN2 (P51) 输出高电平 → 选中百位（通过B1连接）
                        DIG1_OFF();  // PIN1 (P50) 输出低电平 → 选中B段
                    }
                    else if (seg == 2)
                    {
                        // C1段：PIN2输出高电平，PIN3输出低电平
                        DIG2_ON();   // PIN2 (P51) 输出高电平
                        DIG3_OFF();  // PIN3 (P52) 输出低电平 → 选中C段
                    }
                    // seg == 3~6 (D1~G1) 在硬件上未连接，所以不做任何操作
                    break;

                // -------------------- 十位 (digit = 1) --------------------
                case 1:
                    // 十位有完整的7段连接（A2~G2），全部都有定义
                    if (seg == 0)
                    {
                        // A2段：PIN2输出高电平，PIN4输出低电平
                        DIG2_ON();
                        DIG4_OFF();
                    }
                    else if (seg == 1)
                    {
                        // B2段：PIN2输出高电平，PIN5输出低电平
                        DIG2_ON();
                        DIG5_OFF();
                    }
                    else if (seg == 2)
                    {
                        // C2段：PIN2输出高电平，PIN6输出低电平
                        DIG2_ON();
                        DIG6_OFF();
                    }
                    else if (seg == 3)
                    {
                        // D2段：PIN3输出高电平，PIN1输出低电平
                        DIG3_ON();
                        DIG1_OFF();
                    }
                    else if (seg == 4)
                    {
                        // E2段：PIN3输出高电平，PIN2输出低电平
                        DIG3_ON();
                        DIG2_OFF();
                    }
                    else if (seg == 5)
                    {
                        // F2段：PIN3输出高电平，PIN4输出低电平
                        DIG3_ON();
                        DIG4_OFF();
                    }
                    else if (seg == 6)
                    {
                        // G2段：PIN3输出高电平，PIN5输出低电平
                        DIG3_ON();
                        DIG5_OFF();
                    }
                    break;

                // -------------------- 个位 (digit = 2) --------------------
                case 2:
                    // 个位也有完整的7段连接（A3~G3）
                    if (seg == 0)
                    {
                        // A3段：PIN3输出高电平，PIN6输出低电平
                        DIG3_ON();
                        DIG6_OFF();
                    }
                    else if (seg == 1)
                    {
                        // B3段：PIN4输出高电平，PIN1输出低电平
                        DIG4_ON();
                        DIG1_OFF();
                    }
                    else if (seg == 2)
                    {
                        // C3段：PIN4输出高电平，PIN2输出低电平
                        DIG4_ON();
                        DIG2_OFF();
                    }
                    else if (seg == 3)
                    {
                        // D3段：PIN4输出高电平，PIN3输出低电平
                        DIG4_ON();
                        DIG3_OFF();
                    }
                    else if (seg == 4)
                    {
                        // E3段：PIN4输出高电平，PIN5输出低电平
                        DIG4_ON();
                        DIG5_OFF();
                    }
                    else if (seg == 5)
                    {
                        // F3段：PIN4输出高电平，PIN6输出低电平
                        DIG4_ON();
                        DIG6_OFF();
                    }
                    else if (seg == 6)
                    {
                        // G3段：PIN5输出高电平，PIN1输出低电平
                        DIG5_ON();
                        DIG1_OFF();
                    }
                    break;
            }`在这里插入代码片`
        }
      }

e、状态机推进，准备下一次扫描

// ========== 第6步：状态机推进，准备下一次扫描 ==========
    // 当前段扫描完毕，移动到下一个段
    ScanSeg++;

f、段扫描完毕，切换到下一位

// 如果一个位的7个段都扫描完了（seg 从 0 到 6，然后变成7）
    if (ScanSeg >= 7)
    {
        ScanSeg = 0;      // 段索引归零，从 A 段重新开始
        ScanDigit++;      // 切换到下一个位

        // 如果3个位都扫描完了（digit 从 0 到 2，然后变成3）
        if (ScanDigit >= 3)
        {
            ScanDigit = 0;   // 位索引归零，从百位重新开始新一轮扫描
        }
    }

（2）扫描起始位的规律

数码管位数	起始扫描位	对应的 `digit` 值
3位（百十个）	百位	`0`
4位（千百十个）	千位	`0`
5位（万千百十个）	万位	`0`

规律：永远从最高位开始扫描，digit = 0 始终对应最高位。

a、代码体现

扫描起始值由 ScanDigit 的初始值决定：

static volatile uint8_t ScanDigit = 0;   // 初始为 0，即最高位

如果要改成 4 位数码管，只需修改两处：

// 1. 缓冲区增加一位
static volatile uint8_t Disp_TH = 0xFF;  // 千位
static volatile uint8_t Disp_H  = 0xFF;  // 百位
static volatile uint8_t Disp_T  = 0xFF;  // 十位
static volatile uint8_t Disp_U  = 0xFF;  // 个位

// 2. 归零条件从 3 改为 4
if (ScanDigit >= 4)     // 原来是 >= 3
{
    ScanDigit = 0;
}

b、为什么从最高位开始？

原因	说明
习惯	日常阅读数字从左到右，最高位在最左边
代码简单	`digit = 0` 对应最高位，`digit++` 依次向右扫描
扩展方便	无论几位，`digit = 0` 永远是最高位

c、各位数码管映射表

位数	digit=0	digit=1	digit=2	digit=3	digit=4
3位	百位	十位	个位	-	-
4位	千位	百位	十位	个位	-
5位	万位	千位	百位	十位	个位

核心原则：digit = 0 永远是最高位，digit 递增，位权递减。

（3）时序示例：显示 `85`

假设当前定时中断频率为 2ms 一次，扫描过程如下：

中断次数	`ScanDigit`	`ScanSeg`	`num`	动作
1	0（百）	0（A）	0xFF（灭）	无操作
2	0	1（B）	0xFF	无操作
…	…	…	…	百位7段全跳过
8	1（十）	0（A）	8	点亮 A2：DIG2_ON, DIG4_OFF
9	1	1（B）	8	点亮 B2：DIG2_ON, DIG5_OFF
…	…	…	…	十位7段依次点亮
15	2（个）	0（A）	5	点亮 A3：DIG3_ON, DIG6_OFF
…	…	…	…	个位7段依次点亮
22	0	0	…	新一轮开始

每个段点亮后，只持续约 2ms，然后熄灭。但由于循环很快 （一圈约 21×2ms = 42ms），人眼看不出闪烁。

五、使用说明

1、初始化

在主程序初始化阶段调用 Tube188_Init()。

2、设置显示内容

使用 Tube188_DisplayPercent(uint8_t percent);
例如：

Tube188_DisplayPercent(uint8_t percent); // 百位显示1
Tube188_DisplayPercent(uint8_t percent);  // 十位显示2
Tube188_DisplayPercent(uint8_t percent); // 个位显示3

3、不直接操作硬件？要申请一个`Tube188_Scan()`扫描驱动函数

（1）核心概念：显示缓冲区（写）`Tube188_DisplayPercent`与扫描驱动（读) `Tube188_Scan()` 分离

这是一个经典的单片机编程模式，叫 “双缓冲” 或 “模型-视图分离”。

部分	作用	类比
`Disp_H/T/U`	缓冲区，存储"想要显示什么"	剧本
`Tube188_Scan()`	扫描驱动，负责"如何在硬件上呈现"	演员表演

（2）为什么要`Tube188_Scan()`进行扫描直接操作不行吗？

因为数码管是动态扫描显示的，同一时刻只能点亮一个段，需要靠人眼视觉暂留形成完整画面。

如果 DisplayPercent 直接操作，它必须瞬间把21个段（3位×7段）全点亮，这在矩阵驱动中物理上不可能（引脚冲突）。
所以 DisplayPercent 只负责更新"意图"（存到缓冲区），然后一个独立的定时器中断不断调用 Scan() 去逐个段地点亮硬件。

Tube188_DisplayPercent() 就是在告诉扫描函数：“下次轮到该位时，请显示数字几”，至于怎么让数码管显示数字即（即：在硬件层就是哪个引脚高、哪个引脚低），那是 Scan() 的事。
在这里插入图片描述

（3） 动态扫描
在定时器中断服务函数中（如已有的 100us 中断）调用 Tube188_Scan()。建议每次中断调用一次，扫描频率需保证完整刷新周期小于 20ms

例如：每 2ms 扫描一个段，则 7段×3位=21段，约 42ms 刷新一次，可适当提高中断频率或调整延时）。

熄灭所有显示
调用 Tube188_DigOff() 可立即关闭所有段并清空缓冲区。

六、答疑与原理详解

1、关于十位显示逻辑 `Disp_T = (percent < 10 && h == 0) ? 0xFF : t;`

（1）变量含义

h：百位数字（hundreds）
t：十位数字（tens）
u：个位数字（units）

示例：对于电量值 85

h = 85 / 100 = 0

t = (85 % 100) / 10 = 8

u = 85 % 10 = 5

（2）为什么要特殊处理十位？

这是一个显示美观的需求。我们希望电量显示符合日常阅读习惯，高位零不显示。

电量值	期望显示	百位状态	十位状态	个位状态
100	`100`	显示 1	显示 0	显示 0
85	`85`	熄灭	显示 8	显示 5
9	`9` 或 `9`	熄灭	熄灭	显示 9

对于 9，若不特殊处理，硬件会显示 09（十位显示0），这不符合阅读习惯，因此需要将十位熄灭。

（3）条件表达式拆解

Disp_T = (percent < 10 && h == 0) ? 0xFF : t;

逻辑翻译：

如果（电量小于10 并且百位是0），那么十位熄灭（赋值 0xFF）；否则，十位正常显示数字 t。

验证：

85：percent < 10 为假 → Disp_T = 8 ✅
9：percent < 10 为真，且 h == 0 为真 → Disp_T = 0xFF（熄灭） ✅

2、`digit == 1` 的含义辨析

（1）源代码

void Tube188_Scan(void)
{
////////////
	if (digit == 0)           // 当前扫描的是百位
	        num = Disp_H;         // 从百位缓冲区取数字
	    else if (digit == 1)      // 当前扫描的是十位
	        num = Disp_T;         // 从十位缓冲区取数字
	    else                      // 当前扫描的是个位（digit == 2）
	        num = Disp_U;         // 从个位缓冲区取数字
///////////////////
	}

（2）核心误解澄清

代码 else if (digit == 1) num = Disp_T; 中的 digit 不是数字的值，而是硬件位选索引。

（3） `digit` 与显示缓冲区的映射关系

`digit` 值	硬件含义	对应的缓冲区变量	示例（显示85）
0	百位	`Disp_H`	`0xFF`（熄灭）
1	十位	`Disp_T`	`8`
2	个位	`Disp_U`	`5`

（4）代码执行流程

if (digit == 0)      num = Disp_H;   // 扫描第0位，取百位数字
else if (digit == 1) num = Disp_T;   // 扫描第1位，取十位数字
else                 num = Disp_U;   // 扫描第2位，取个位数字

3、为什么要使用显示缓冲区而不是直接操作硬件？

（1）核心设计模式：模型与视图分离

单片机编程中常用的 “双缓冲” 机制：

组成部分	职责	类比
`Disp_H/T/U`	显示缓冲区：存储“想显示什么”	剧本
`Tube188_Scan()`	扫描驱动：负责“如何在硬件上演出来”	演员

（2）不能直接操作硬件的原因

188数码管是矩阵式连接，同一时刻物理上只能点亮一个LED段。

如果直接在 DisplayPercent （写缓冲区）中操作硬件，无法瞬间同时点亮16个段（2位+2位×7段）。
必须依靠动态扫描：由定时器中断高频调用 Scan() （读缓冲区） 轮流点亮每个段，利用人眼视觉暂留形成完整画面。

结论：Disp_H = 1 只是下达指令：“下次轮到百位时，显示数字1”。具体怎么点亮是 Scan() 的事。

4、动态扫描原理 (`Tube188_Scan`)

（1）数码管物理结构

高电平引脚（阳极）：PIN1~PIN5，负责选择位（百位/十位/个位）。
低电平引脚（阴极）：PIN1~PIN6，负责选择段（A/B/C/D/E/F/G）。

点亮条件：对应位输出高电平，对应段输出低电平。
例如：点亮个位A段：DIG3_ON(); DIG6_OFF();
在这里插入图片描述

（2）扫描必要性

由于引脚复用，同一时刻只能点亮一个段。必须通过高速轮询，让每个段轮流亮起。

扫描周期示意：

[个位A段亮 → 灭] → [个位B段亮 → 灭] → … → [十位A段亮 → 灭] → … → [百位G段亮 → 灭] → 循环

（3）实例推演：显示数字 `2` (`mask = 0x5B`)

a、段码二进制解析

0x5B 二进制为 0101 1011。
位顺序约定：DP G F E D C B A（DP恒为0）。

位7 (DP)	位6 (G)	位5 (F)	位4 (E)	位3 (D)	位2 ( C )	位1 (B)	位0 (A)
0	1	0	1	1	0	1	1

结论：数字2需点亮 A、B、D、E、G 段。

b、位测试运算

代码 if (mask & (1 << seg)) 用于判断当前段是否需要点亮。其中seg = 0表示要处理哪段
用全局静态变量 ScanSeg赋值。为什么 ScanSeg可以存储当前段码值。因为他在.h文件中用了static修饰.存储在静态区不随机器动态改变

假设 seg = 0 (A段)：(1 << 0) = 0000 0001，0x5B & 0x01 = 1 → 真，点亮。
假设 seg = 5 (F段)：(1 << 5) = 0010 0000，0x5B & 0x20 = 0 → 假，熄灭。

c、硬件驱动

假设当前扫描状态为：个位（digit = 2）的 A 段（seg = 0）。以A段为例

i 、进入对应的 switch-case 分支

switch (digit)
{
    case 0: // 百位
        // ...
        break;

    case 1: // 十位
        // ...
        break;

    case 2: // 个位
        // 当前 digit = 2，进入这里
        if (seg == 0)      { DIG3_ON(); DIG6_OFF(); }  // A3
        else if (seg == 1) { DIG4_ON(); DIG1_OFF(); }  // B3
        else if (seg == 2) { DIG4_ON(); DIG2_OFF(); }  // C3
        else if (seg == 3) { DIG4_ON(); DIG3_OFF(); }  // D3
        else if (seg == 4) { DIG4_ON(); DIG5_OFF(); }  // E3
        else if (seg == 5) { DIG4_ON(); DIG6_OFF(); }  // F3
        else if (seg == 6) { DIG5_ON(); DIG1_OFF(); }  // G3
        break;
}

ii：匹配段条件

当前 seg = 0，匹配第一个条件：

if (seg == 0) { DIG3_ON(); DIG6_OFF(); }  // A3: PIN3高 - PIN6低

iii ：执行引脚操作宏

// 宏定义
#define DIG3_ON()   (PIN(DIG3_PORT, DIG3_PIN) = 1)  // P52 = 1
#define DIG6_OFF()  (PIN(DIG6_PORT, DIG6_PIN) = 0)  // P61 = 0

v ：引脚电平变化

宏	MCU 引脚	数码管引脚	电平变化	作用
`DIG3_ON()`	P52	PIN3	$\to 1$ （高电平）	选中个位（阳极）
`DIG6_OFF()`	P61	PIN6	$\to 0$ （低电平）	选中 A 段（阴极）

iv ：电流回路形成

根据 188 数码管的矩阵连接关系：

PIN3（高电平） → 个位的 A 段 LED 阳极
PIN6（低电平） → 个位的 A 段 LED 阴极

电流从 P52 流出，经过个位 A 段 LED，流入 P61，LED 点亮。

在这里插入图片描述

vi.总结：位与数字的对应关系

`digit` 值	对应位	显示的数字来自	示例（显示数字 2）
$0$	百位	`Disp_H`	`0xFF`（熄灭）
$1$	十位	`Disp_T`	`0xFF`（熄灭）
$2$	个位	`Disp_U`	`2`（点亮）

数字 $2$ 是个位数，只有个位需要点亮，百位和十位都熄灭。所以扫描数字 $2$ 的段时，digit 应该是 $2$ （个位），而不是 $1$ （十位）。

d、状态机轮询机制

ScanSeg++;
if (ScanSeg >= 7)
{    // 扫完7段
    ScanSeg = 0;
    ScanDigit++;       // 换下一位
    if (ScanDigit >= 3)
    { // 扫完3位
        ScanDigit = 0;
    }
}

e、时序模拟（假设每2ms触发一次中断）：

中断次数	ScanDigit（位）	ScanSeg（段）	动作
1	0（百）	0（A）	扫描百位A段
…	…	…	…
7	0（百）	6（G）	百位结束 → 进位
8	1（十）	0（A）	扫描十位A段
…	…	…	…
21	2（个）	6（G）	个位结束 → 归零
22	0（百）	0（A）	重新开始新一轮

周期计算：3位 × 7段 = 21次中断。
视觉效果：若每2ms中断一次，周期约42ms < 人眼视觉暂留时间(50ms)，因此看起来是稳定显示。

5、移位原理———即如何从个位数码管移动到十位数码管的

现在详细解释 Tube188_Scan() 是如何实现从个位移动到十位的。

（1）核心：通过 `ScanDigit（位）` 变量的自增来实现位切换

a、关键变量回顾

static volatile uint8_t ScanDigit = 0;   // 当前扫描位：0=百位, 1=十位, 2=个位
static volatile uint8_t ScanSeg   = 0;   // 当前扫描段：0=A, 1=B ... 6=G

这两个变量是 静态局部变量（static volatile），它们的值在函数调用结束后不会丢失，下次调用时保留上一次的值。

（2）位切换的完整流程

a、每次只扫描一个段

定时器每 2ms 调用一次 Tube188_Scan()，每次调用只执行一遍函数体，然后退出。

void Tube188_Scan(void)
{
    uint8_t digit = ScanDigit;   // 读取当前是第几位
    uint8_t seg   = ScanSeg;     // 读取当前是第几段

    // ... 点亮当前这一段 ...

    // ========== 关键：状态推进 ==========
    ScanSeg++;                   // 段索引 +1

    if (ScanSeg >= 7)            // 如果当前位的7段都扫完了
    {
        ScanSeg = 0;             // 段索引归零
        ScanDigit++;             // ⭐ 位索引 +1，切换到下一位
    }

    if (ScanDigit >= 3)          // 如果3个位都扫完了
    {
        ScanDigit = 0;           // 位索引归零，重新从百位开始
    }
}

b、状态机推进时序表

假设我们从个位开始看起（实际上是从百位开始，但原理相同）：

中断次数	调用前 `ScanDigit`（位）	调用前 `ScanSeg`（段）	扫描内容	调用后 `ScanDigit`（位）	调用后 `ScanSeg`（段）	说明
15	2（个位）	0	个位A段	2	1
16	2（个位）	1	个位B段	2	2
17	2（个位）	2	个位C段	2	3
18	2（个位）	3	个位D段	2	4
19	2（个位）	4	个位E段	2	5
20	2（个位）	5	个位F段	2	6
21	2（个位）	6	个位G段	0	0	⭐ 个位扫完，切回百位
22	0（百位）	0	百位A段	0	1	新一轮开始

i、移位核心代码

if (ScanSeg >= 7)
    {
        ScanSeg = 0;      // 段索引归零，从 A 段重新开始
        ScanDigit++;      // 切换到下一个位

        // 如果3个位都扫描完了（digit 从 0 到 2，然后变成3）
        if (ScanDigit >= 3)
        {
            ScanDigit = 0;   // 位索引归零，从百位重新开始新一轮扫描
        }
    }

（3）从十位切换到个位的具体时刻

让我用十位切换到个位作为例子：

中断次数	调用前状态	执行动作	调用后状态	说明
8	digit=1, seg=0	扫十位A段	digit=1, seg=1
9	digit=1, seg=1	扫十位B段	digit=1, seg=2
10	digit=1, seg=2	扫十位C段	digit=1, seg=3
11	digit=1, seg=3	扫十位D段	digit=1, seg=4
12	digit=1, seg=4	扫十位E段	digit=1, seg=5
13	digit=1, seg=5	扫十位F段	digit=1, seg=6
14	digit=1, seg=6	扫十位G段	digit=2, seg=0	⭐ 这里切换到个位！
15	digit=2, seg=0	扫个位A段	digit=2, seg=1	开始扫描个位

i、移位核心代码

if (ScanSeg >= 7)
    {
        ScanSeg = 0;      // 段索引归零，从 A 段重新开始
        ScanDigit++;      // 切换到下一个位

        // 如果3个位都扫描完了（digit 从 0 到 2，然后变成3）
        if (ScanDigit >= 3)
        {
            ScanDigit = 0;   // 位索引归零，从百位重新开始新一轮扫描
        }
    }

a、第14次调用时的详细执行过程：

void Tube188_Scan(void)
{
    // 此时 ScanDigit = 1, ScanSeg = 6
    uint8_t digit = ScanDigit;   // digit = 1（十位）
    uint8_t seg   = ScanSeg;     // seg = 6（G段）

    // ... 点亮十位的G段 ...

    // ========== 状态推进 ==========
    ScanSeg++;                   // ScanSeg 从 6 变成 7

    if (ScanSeg >= 7)            // 7 >= 7，条件成立！
    {
        ScanSeg = 0;             // ScanSeg（段） 归零
        ScanDigit++;             // ScanDigit（位） 从 1 变成 2 ⭐ 切换到个位！
    }

    if (ScanDigit >= 3)          // 2 >= 3，条件不成立
    {
        // 不执行
    }

    // 函数结束，ScanDigit=2, ScanSeg=0
}

第15次调用时：

void Tube188_Scan(void)
{
    // 此时 ScanDigit = 2, ScanSeg = 0
    uint8_t digit = ScanDigit;   // Scandigit（位） = 2（个位）⭐ 已经切换到个位了
    uint8_t seg   = ScanSeg;     // Scanseg （段） = 0（A段）

    // 开始扫描个位的A段...
}

（4）图示：188数码管动态扫描状态机流程图

a、完整扫描流程图

（5）小结

从个位移到十位的核心机制：

1. 静态变量保持状态：ScanDigit（位） 和 ScanSeg（段） 在函数调用之间保持值不变。

/*==============================================================
 * 扫描状态
 *
 * 记录当前扫描进行到哪一位、哪一段
 * ScanDigit：0=百位, 1=十位, 2=个位
 * ScanSeg：  0=A段, 1=B段, 2=C段, 3=D段, 4=E段, 5=F段, 6=G段
 *==============================================================*/
static volatile uint8_t ScanDigit = 0;   // 当前扫描位：0=百位, 1=十位, 2=个位
static volatile uint8_t ScanSeg   = 0;   // 当前扫描段：0=A,1=B,2=C,3=D,4=E,5=F,6=G

2. 每次调用推进一格：ScanSeg（段）++ 每调用一次函数，段索引加1。

// ========== 第6步：状态机推进，准备下一次扫描 ==========
    // 当前段扫描完毕，移动到下一个段
    ScanSeg++; //段加一

3. 扫完7段进位：当 ScanSeg（段） >= 7 时，说明一个位的所有段都扫过了，此时 ScanSeg（段） 归零，ScanDigit（位）++，切换到下一位。

 if (ScanSeg >= 7)            // 7 >= 7，条件成立！
    {
        ScanSeg = 0;             // ScanSeg（段） 归零
        ScanDigit++;             // ScanDigit（位） 从 1 变成 2 ⭐ 切换到个位！
    }

4. 定时器高频调用：每 1~2ms 调用一次，整个状态机自动运转，无需外部干预。

这就是为什么你只需要在定时器中断里不断调用 Tube188_Scan()，它就能自动完成百位→十位→个位→百位的循环扫描！

5、完整数据流图

6、注意事项

硬件映射：代码中的引脚连接（如 DIG2_ON(); DIG4_OFF();）需与实际硬件原理图严格对应，若有差异请调整 case 中的引脚操作。
共阴/共阳：本驱动基于共阴极数码管编写（1点亮）。若为共阳极，需将段码取反（mask = ~SegCode[num]）。
扫描频率：Tube188_Scan() 内部无软件延时，依赖调用频率控制亮度。建议在定时器中每 1~2ms 调用一次。
扩展功能：电池图标（K1~K8）及跑马灯逻辑未包含在当前驱动中，可在现有框架上参照段驱动方式自行扩展。

AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

全向麦阵列 vs 波束成形：会议硬件降噪的工程取舍

AI硬件创业社区

GD32替代STM32跑语音方案：Pin兼容背后的中断抖动实测与补偿策略

AI硬件创业社区

投影仪自动对焦方案：ToF 辅助 vs 传统图像分析，谁更适合小批量试产？

AI硬件创业社区

所有评论(0)

查看更多评论

鹅学长

@qq_73850061

已为社区贡献1条内容

64_188数码管驱动技术（扫描型）详细技术解析

鹅学长

一、引言

二、数码管显示原理

0、段码的原理

1、段与位的含意

(1) 位（Digit）-- （个、十、百、千、万… …）

(2) 段（Segment）-- (小灯)

2、矩阵扫描的关系

3、约定顺序

4、人眼的视觉暂留

三、手动推导每个数字与二进制的编码关系

0、数字 0

1、数字 1

2、数字 2

3、数字 3

4、数字 4

5、数字 5

6、数字 6

7、数字 7

8、数字 8

9 、数字 9

10、完整对照表

四、数码管C语言驱动代码

1、 Tube188.h（精简完整版）

2、 Tube188.c（极简实现）

3、作用原理解析

（1） Tube188_Scan() 逐行解析

a、读取当前扫描位置

b、从缓冲区取出这一位要显示的数字

c、 关闭所有引脚，消除上一个段的残影

d、 判断当前段是否需要点亮

e、状态机推进，准备下一次扫描

f、段扫描完毕，切换到下一位

（2） 扫描起始位的规律

a、代码体现

b、为什么从最高位开始？

c、 各位数码管映射表

（3）时序示例：显示 85

五、使用说明

1、 初始化

2、设置显示内容

3、不直接操作硬件？要申请一个Tube188_Scan()扫描驱动函数

（1）核心概念：显示缓冲区（写）Tube188_DisplayPercent与 扫描驱动（读) Tube188_Scan() 分离

（2）为什么要Tube188_Scan()进行扫描直接操作不行吗？

六、答疑与原理详解

1、关于十位显示逻辑 Disp_T = (percent < 10 && h == 0) ? 0xFF : t;

（1） 变量含义

（2）为什么要特殊处理十位？

（3）条件表达式拆解

2、digit == 1 的含义辨析

（1）源代码

（2） 核心误解澄清

（3） digit 与显示缓冲区的映射关系

（4） 代码执行流程

3、为什么要使用显示缓冲区而不是直接操作硬件？

（1） 核心设计模式：模型与视图分离

（2）不能直接操作硬件的原因

4、动态扫描原理 (Tube188_Scan)

（1） 数码管物理结构

（2） 扫描必要性

（3）实例推演：显示数字 2 (mask = 0x5B)

a、 段码二进制解析

b、位测试运算

c、 硬件驱动

i 、进入对应的 switch-case 分支

ii：匹配段条件

iii ：执行引脚操作宏

v ：引脚电平变化

iv ：电流回路形成

vi.总结：位与数字的对应关系

d、状态机轮询机制

e、时序模拟（假设每2ms触发一次中断）：

5、移位原理———即如何从个位数码管移动到十位数码管的

（1）核心：通过 ScanDigit（位） 变量的自增来实现位切换

a、关键变量回顾

（2）位切换的完整流程

a、每次只扫描一个段

b、状态机推进时序表

i、移位核心代码

（1） `Tube188_Scan()` 逐行解析

c、关闭所有引脚，消除上一个段的残影

d、判断当前段是否需要点亮

（2）扫描起始位的规律

c、各位数码管映射表

（3）时序示例：显示 `85`

1、初始化

3、不直接操作硬件？要申请一个`Tube188_Scan()`扫描驱动函数

（1）核心概念：显示缓冲区（写）`Tube188_DisplayPercent`与扫描驱动（读) `Tube188_Scan()` 分离

（2）为什么要`Tube188_Scan()`进行扫描直接操作不行吗？

1、关于十位显示逻辑 `Disp_T = (percent < 10 && h == 0) ? 0xFF : t;`

（1）变量含义

2、`digit == 1` 的含义辨析

（2）核心误解澄清

（3） `digit` 与显示缓冲区的映射关系

（4）代码执行流程

（1）核心设计模式：模型与视图分离

4、动态扫描原理 (`Tube188_Scan`)

（1）数码管物理结构

（2）扫描必要性

（3）实例推演：显示数字 `2` (`mask = 0x5B`)

a、段码二进制解析

c、硬件驱动

（1）核心：通过 `ScanDigit（位）` 变量的自增来实现位切换
