CN3791 具有太阳能电池最大功率点跟踪功能的4A 单节锂电池充电管理集成电路
CN3791是一款专为单节锂电池设计的PWM降压充电管理IC，支持太阳能供电应用。该芯片具有4.5-28V宽输入范围，提供涓流、恒流和恒压三种充电模式，最大充电电流4A，恒压精度±1%。其独特优势在于自动跟踪太阳能板最大功率点，优化能量利用。芯片集成多种保护功能，包括输入低压锁存、电池过压保护等，采用10脚SSOP封装，工作温度范围-40℃至+85℃，适用于移动电源、便携设备等多种场景。
·
概述:
CN3791 是一款可使用太阳能板供电的 PWM 降压模式单节锂电池充电管理集成电路，独立对单
节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。
CN3791 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3791
将电池电压调制在 4.2V；在恒流充电模式，充电电流通过一个外部电阻设置。当输入电源的电流
输出能力降低时，内部电路能够自动跟踪太阳能板的最大功率点，用户不需要考虑最坏情况，可
最大限度地利用太阳能板的输出功率，非常适合利用太阳能板供电的应用。
对于深度放电的锂电池，当电池电压低于恒压充电电压的66.5%(典型值)时，CN3791用所设置的 恒流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流
降低到恒流充电电流的16%时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压
的95.5%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3791自动
进入睡眠模式。
其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。
CN3791 采用 10 管脚 SSOP 封装。
应用:
⚫ 移动电源
⚫ 手持设备
⚫ 备用电池应用
⚫ 便携式工业和医疗仪器
⚫ 电动工具
⚫ 独立电池充电器
特点:
⚫ 太阳能板最大功率点跟踪功能
⚫ 宽输入电压范围：4.5V 到 28V
⚫ 对单节锂电池完整的充电管理
⚫ 充电电流可达 4A
⚫ PWM 开关频率：300KHz
⚫ 恒压充电电压： 4.2V±1%
⚫ 恒流充电电流由外部电阻设置
⚫ 对深度放电的电池进行涓流充电
⚫ 自动再充电功能
⚫ 充电状态和充电结束状态指示
⚫ 软启动功能
⚫ 电池端过压保护
⚫ 工作环境温度：－40℃ 到 ＋85℃
⚫ 采用 10 管脚 SSOP 封装
⚫ 产品无铅，满足 Rohs，不含卤素
管脚排列:

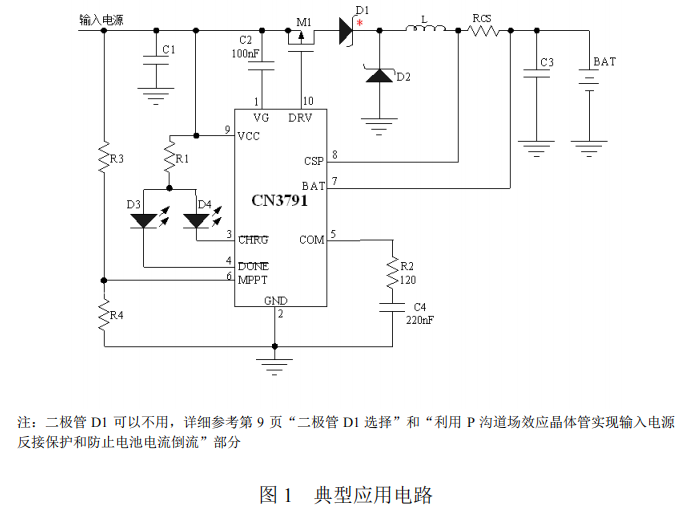

典型应用电路:
订购信息:

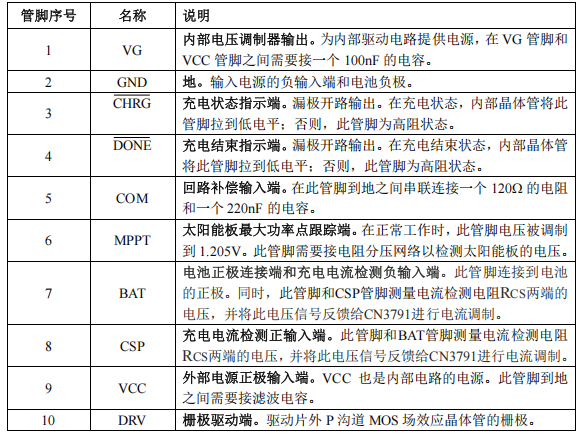

管脚描述:

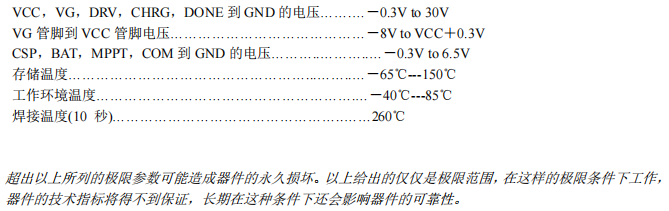

极限参数
