一、概述

某TD_APF（Active Power Filter，有源电力滤波器）固件基于DSP28335芯片开发，是一套功能完备、架构严谨的嵌入式实时控制系统。该固件围绕电网谐波治理核心需求，实现了电网参数精准测量、谐波提取与补偿、设备状态监控、故障保护、多模块通信协同等关键功能，广泛适用于工业配电系统的电能质量优化场景。

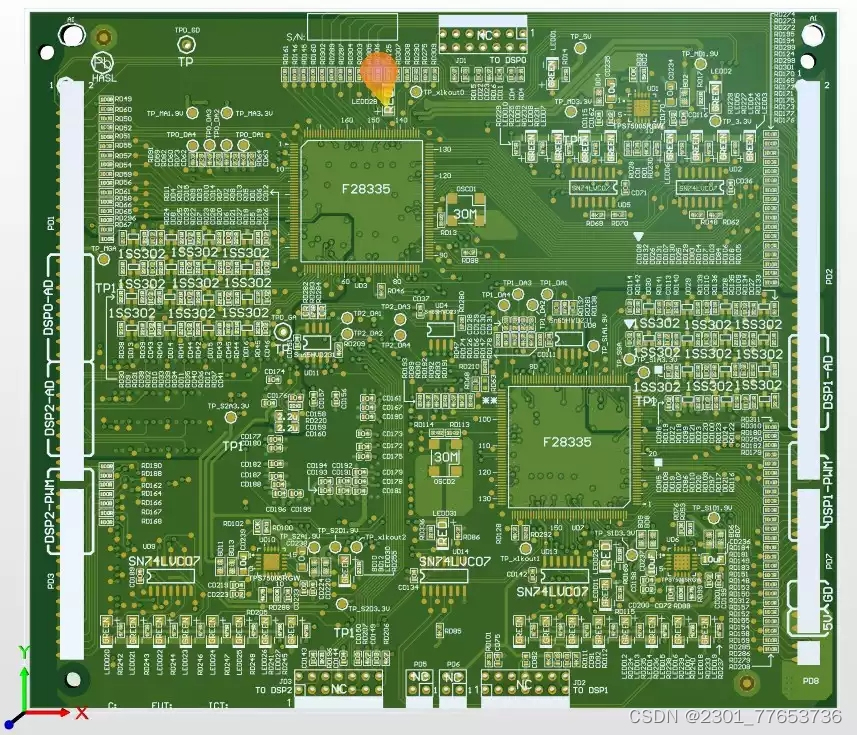

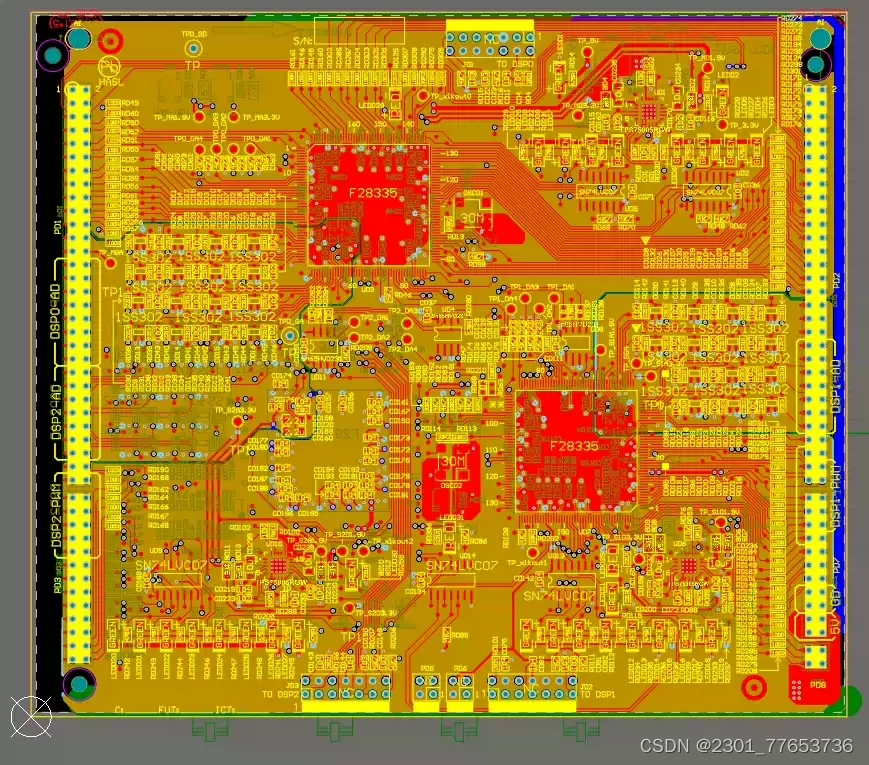

三电平有源电力滤波器方案 全套软硬件资料 基于DSP28335 可以直接量产

代码整体采用模块化设计思想，按功能划分为测量模块、控制模块、通信模块、故障检测模块、校准模块、升级模块等核心组件，各模块通过标准化接口交互，兼具高内聚、低耦合的工程特性，确保了系统的稳定性、可维护性和扩展性。

二、核心功能模块详解

（一）测量模块

测量模块是APF固件的数据采集基础，负责电网、负载、输出端及设备自身关键参数的实时采集与计算，为控制算法和故障检测提供精准数据支撑。

1. 电网参数测量

• 测量对象：涵盖电网电压（线电压/相电压）、电压基波分量、电压THD（总谐波畸变率）、电压不平衡度、电网电流、电流基波与谐波分量、电流THD、有功功率（P）、无功功率（Q）、视在功率（S）、功率因数（PF）、电网频率等。
• 核心算法：
• 有效值计算：采用周期累加平方平均法，通过系数\(K=\frac{1}{\sqrt{N}} × \frac{1}{Gain} × \frac{3}{4096}\)（N为工频周期采样点数，Gain为硬件采样增益）实现数字量到物理量的转换。
• 基波与谐波提取：基于ip-iq理论结合滑动平均滤波器（Moving Average Filter）分离基波正序/负序分量，通过傅立叶级数分解获取各次谐波分量。
• 频率自适应：在45Hz-55Hz电网频率范围内，通过锁相环角度同步实现等间距采样，确保有效值计算的准确性。
• 性能指标：电压/电流瞬时值采样周期33us/66us，有效值更新周期20ms，频率自适应范围45Hz-55Hz。

2. 负载与输出参数测量

• 负载测量：采集负载电流、电流基波/谐波分量、THD及各类功率参数，测量原理与电网电流测量一致，为谐波补偿指令生成提供负载数据依据。
• 输出测量：通过DSP0采集APF输出电感电流，计算输出电流的基波/谐波分量、THD及功率参数，用于闭环控制的反馈调节。

3. 设备状态测量

• 直流母线测量：DSP1/2采集正负直流母线电压，经低通滤波器（截止频率100Hz）平滑处理后，计算母线平均电压，采样周期33us，更新周期1ms。
• 温度测量：通过NTC温度传感器采集环境温度、控制板温度、IGBT散热片温度，采用滑动平均滤波算法，采样周期33us/66us，更新周期1s/2s。

（二）校准模块

校准模块确保测量数据的准确性，分为偏移校准（Offset Calibration）和增益校准（Gain Calibration）两类，支持上电自动校准和单板测试校准两种场景。

1. 偏移校准（Offset Calibration）

• 校准对象：输出电流偏移、电网电压偏移、负载电流偏移等。
• 校准流程：
• 上电校准：系统待机时，DSP采集零信号，通过1024点累加平均计算偏移值，自动保存至EEPROM。
• 单板测试校准：接收PC端校准指令，DSP进入测试模式，采集1024点数据计算偏移值，校准通过后标记状态并保存。
• 约束条件：校准需配套使用控制板与DSP板，校准后不可分离。

2. 增益校准（Gain Calibration）

• 校准对象：负载电流增益、输出电流增益、电网电压增益、母线电压增益等。
• 校准流程：在系统正常运行且满载条件下，通过PC端输入实际测量值，DSP根据公式\(New\_gain = \frac{Iact}{Imea0} × Gain\)计算新增益，验证误差≤20%后写入指定地址，最多重复3次确保校准精度。

（三）控制模块

控制模块是APF固件的核心，实现谐波补偿指令生成、闭环控制、工作模式管理等功能，确保设备稳定输出补偿电流。

1. 谐波提取

• 全谐波提取：基于瞬时无功算法，将负载电流经坐标变换至d-q坐标系，分离有功分量与谐波分量，通过低通滤波器（截止频率0-10kHz可调）滤除高频震荡成分，补偿响应时间<1ms。

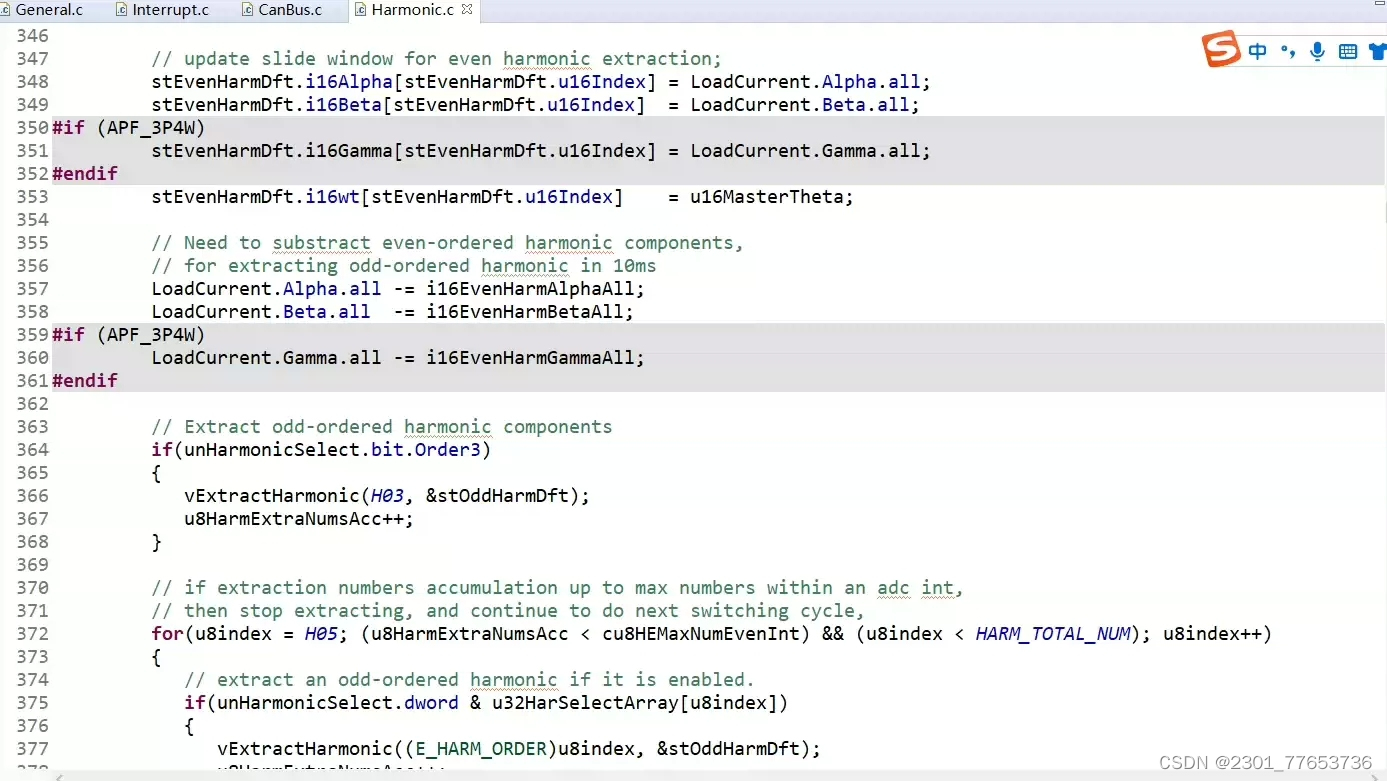

• 指定次谐波提取：采用滑窗DFT（SDFT）算法，分解2-49次谐波分量，奇次谐波响应时间10ms，偶次谐波20ms，支持单独或组合补偿。
• 无功分量提取：通过瞬时无功算法或SDFT算法，分别提取基波正序（Q1P）、负序（Q1N）、零序（Q1Z）无功功率，补偿响应时间10ms。

2. 闭环控制

• 双环控制架构：
• 电流内环：采用PI+重复控制器，开关频率30kHz，截止频率2kHz，相位裕度60°，确保补偿电流快速跟踪指令。
• 电压外环：采用PI控制器，稳定直流母线电压，开关频率30kHz，截止频率6Hz，相位裕度50°。
• 特殊控制策略：

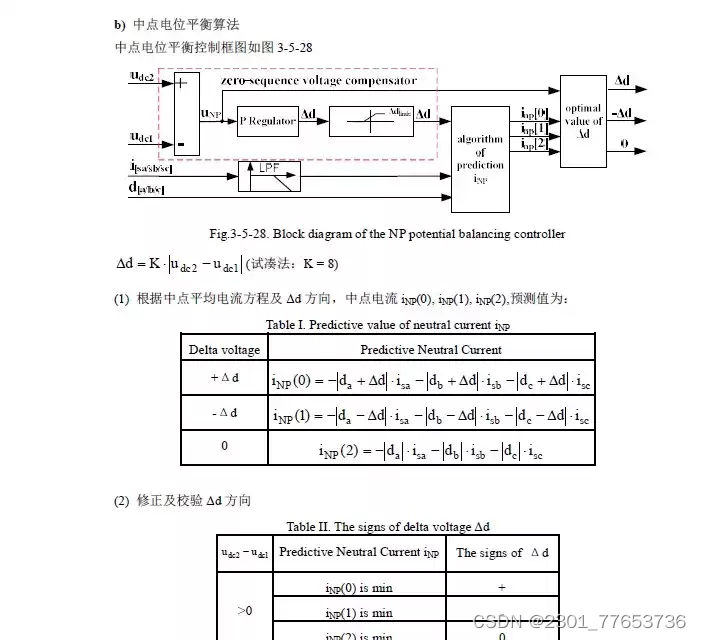

• 3P3W NPC控制器：通过调节参考电压调制波，维持直流母线中点电位平衡。
• 3P4W零轴控制器：独立控制零轴电流与电压，确保三相四线制系统的平衡运行。

3. 工作模式管理

支持四种补偿模式：全谐波补偿、指定次谐波补偿、无功补偿、谐波+无功补偿，可通过HMI或PC端配置切换，模式切换响应时间≤1s。

（四）故障检测与保护模块

故障检测模块覆盖电网、直流母线、功率器件、通信、硬件等全场景故障类型，实现故障识别、报警、保护动作的闭环处理，保障设备安全运行。

1. 故障类型与检测逻辑

故障类别	典型故障项	检测方式	响应时间
电网故障	过压/欠压、快速掉电、电压不平衡、THD超标、频率异常、相序错误	基于电压/频率/THD阈值判断，结合持续时间防抖	20ms-33us
母线故障	过压/欠压、不平衡、预充电故障、软启动故障、短路	母线电压瞬时值/平均值阈值对比	33us-1ms
功率器件故障	IGBT过温、电感过流、PLL锁相失败、中线电流超限	温度/电流传感器采集，硬件触发+软件验证	33us-200ms
通信故障	CAN/SPI/DataBus通信中断、PWM同步丢失	通信超时检测（10ms-1s）	10ms-1s
硬件故障	EPO紧急停机、辅助电源故障、风扇故障、熔断器故障、ADC校准失败	硬件I/O电平检测+软件确认	33us-60s

2. 保护动作

• 轻故障（如轻微过温、通信瞬时中断）：报警提示，持续监测，故障恢复后自动复位。
• 重故障（如短路、严重过压、IGBT过温）：立即切断PWM输出，断开主继电器，禁止重启，需手动复位。

（五）通信模块

通信模块支持多协议、多接口交互，实现设备与HMI、PC、多DSP模块之间的数据传输与指令交互。

1. 接口与协议

通信接口	通信对象	协议规范	波特率/速率	核心功能
SPI	DSP0（主）与DSP1/2（从）	自定义同步协议	33us周期	补偿电流指令传输、PWM同步
CAN Bus	主从DSP模块	CAN 2.0	500kbps	版本协商、偏移/增益参数传输、状态同步
DataBus（RS485）	设备与HMI	自定义帧协议	19200bps	测量数据上传、配置指令下发、故障报警
Modbus（RS232）	设备与PC	Modbus RTU	19200bps	监控数据读取、参数配置、固件升级

2. 同步机制

• PWM同步：DSP1在载波谷点发送同步脉冲，DSP0/2接收后更新载波计数器，实现三DSP模块PWM载波同步，支持交错并联控制。
• 数据同步：采用“发送-校验-确认”机制，确保补偿电流指令、校准参数等关键数据传输无误。

（六）升级与维护模块

1. 固件升级（BootLoader）

• 支持HMI、PC端升级，升级流程包括：进入升级模式→ID校验→获取升级地址→擦除Flash→编程→校验→重启，支持主从DSP模块级联升级。
• 升级保护：升级过程中断电不影响原固件，支持升级失败回滚。

2. 设备维护

• 事件日志：记录100条故障/操作事件，包括事件代码、时间戳、模块编号，支持PC导出分析。
• 自检功能：上电自动执行RAM自检、ADC校准验证、通信链路测试，确保设备初始化正常。
• 热插拔支持：待机/运行模式下支持模块热插拔，运行模式下插入模块自动初始化，待机模式下需重新配置模块数量。

三、软件架构与运行机制

（一）软件架构

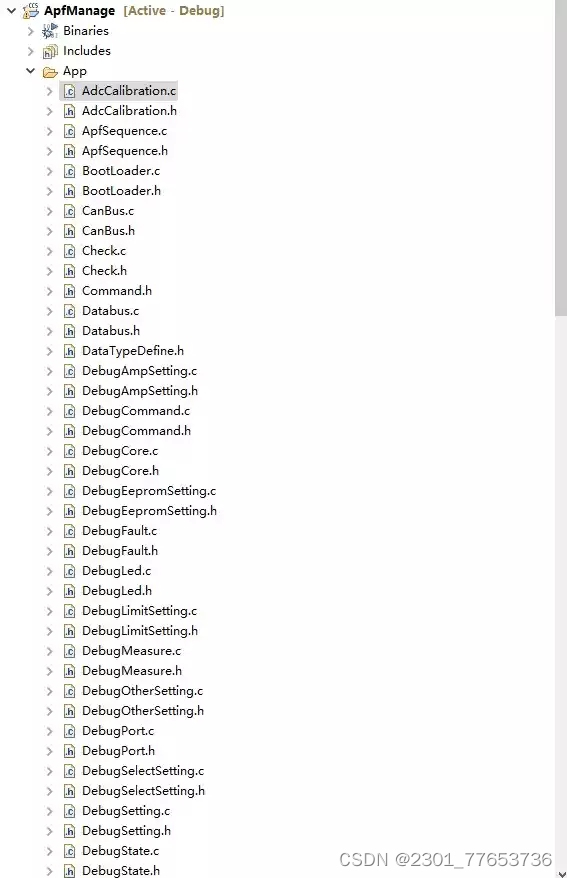

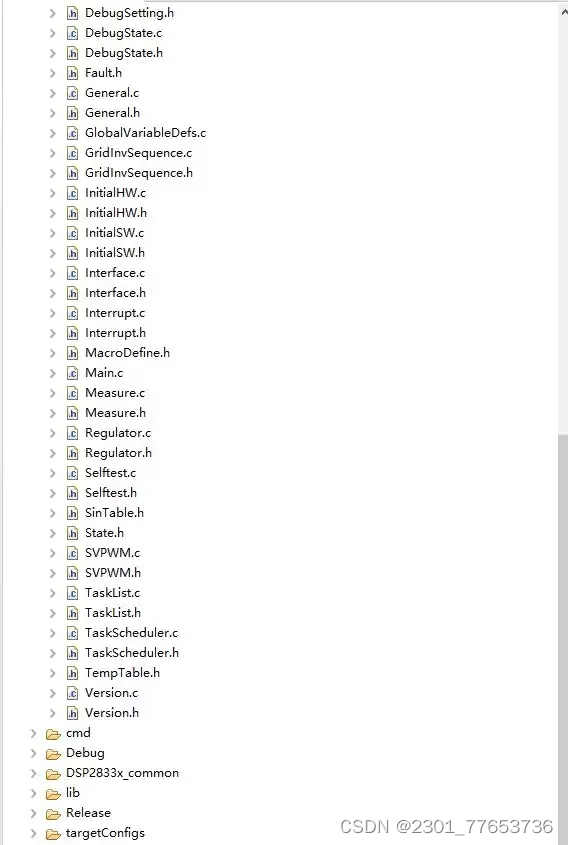

APF固件架构
├── 底层驱动层：DSP外设驱动（ADC、PWM、CAN、SCI）、GPIO驱动、Flash驱动
├── 核心功能层：测量模块、校准模块、控制模块、故障检测模块、通信模块
├── 应用层：工作模式管理、事件日志、升级模块、热插拔管理
└── 交互层：HMI界面交互、PC监控软件交互、多模块协同交互

（二）运行流程

1. 上电初始化：硬件驱动初始化→RAM自检→EEPROM参数读取→ADC校准→通信链路建立。
2. 待机状态：监测电网状态→接收启动指令（HMI/PC/远程）→验证启动条件（无故障、参数正常）。
3. 运行状态：预充电→软启动→闭环控制启动→谐波补偿→实时监测→故障处理。
4. 停机状态：接收停机指令/检测重故障→切断PWM输出→断开继电器→记录停机事件→进入待机。

四、关键技术特性

1. 高精度测量：采用12位ADC采样，结合数字滤波与校准算法，测量误差≤±5%。
2. 快速动态响应：谐波补偿响应时间<1ms，能快速跟踪负载谐波变化。
3. 高可靠性：多重故障保护、热插拔支持、升级保护机制，确保设备长期稳定运行。
4. 灵活扩展性：支持1-7个功率模块并联，可根据补偿容量灵活配置。
5. 便捷维护：完善的事件日志、PC监控软件、远程升级功能，降低维护成本。

五、适用场景与配置要求

（一）适用场景

• 工业厂房（如机床、变频器负载）的谐波治理。
• 商业建筑（如写字楼、商场）的无功补偿与谐波滤波。
• 新能源发电系统（如光伏、风电）的电能质量优化。

（二）配置要求

• 主控芯片：TI DSP28335。
• 功率模块：75A单模块，支持1-7模块并联。
• 采样精度：12位ADC。
• 工作电压：380V±10%三相交流电。
• 工作温度：-15℃~55℃。

六、总结

某TD_APF固件通过模块化设计、高精度测量、快速控制算法、全面故障保护和灵活通信机制，构建了一套高性能的电能质量优化解决方案。该固件不仅实现了谐波补偿、无功调节的核心功能，还具备良好的扩展性和维护性，能够适应不同场景下的电能质量治理需求，为工业和商业配电系统提供稳定、高效的电能质量保障。
