最近做仿真同学的毕设，使用的Protues8.17版本的，涉及到了OLED显示。

然后把所有的元器件放置号后，给STM32最小系统烧录好程序，开始仿真，发现仿真运行的特别慢，OLED也一直黑屏，我一度以为是我的程序出现了问题。就在实物上试了试，但是实物上OLED和其他的模块运行都是正常的。

出现这种问题，就在CSDN和b站等各种途径搜索解决办法，搜所了很长时间，发现给的方法基本都是让改单片机的时钟频率，我照着方法改了但是还是不行。仿真中时间运行的巨慢，然后就自己摸索，不断尝试就找到了解决办法，在这个记录一下，也希望能解决大家的问题。

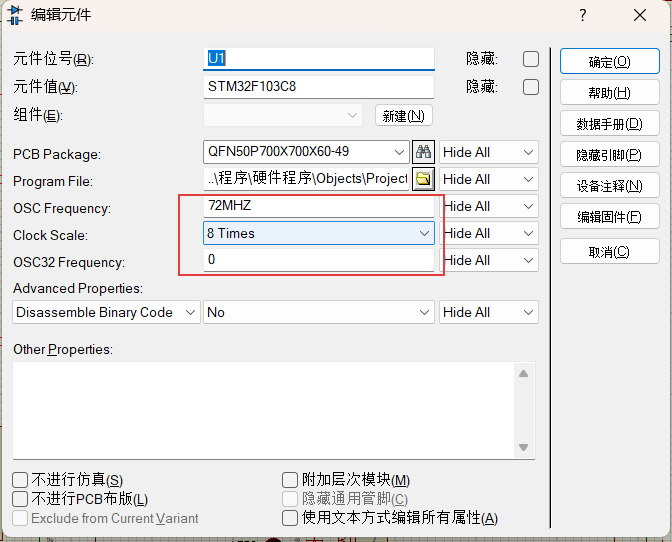

        首先，是需要改我们STM32F103最小系统的程序，我是这样改的如下图

选择72MHZ，8Times，8Times选择默认的0也应该没事。

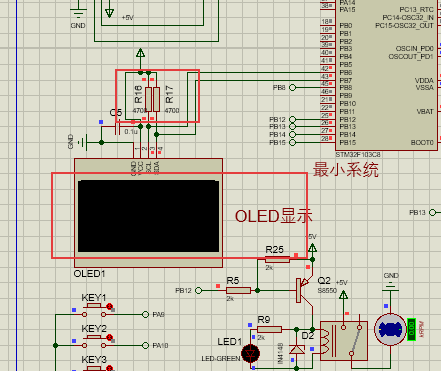

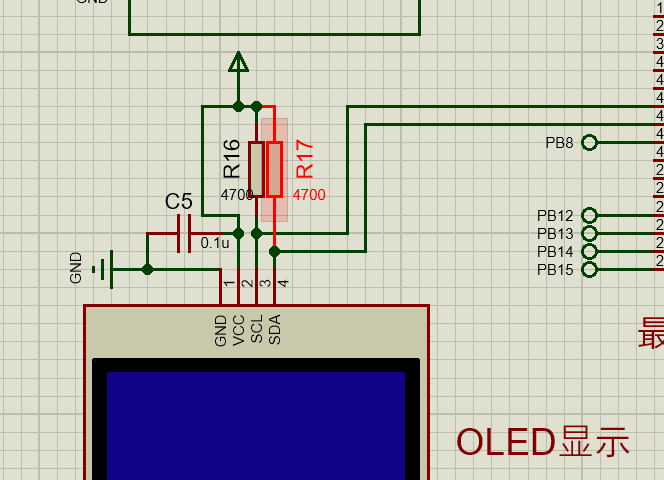

        第二步，找到我们的OLED,因为Protues中的OLED都是4线I2C接口的，所以都会需要这个4.7K的上拉电阻，如下图

我这上拉电阻，写的4700是因为在搜索资料的时候，有的博主说改成4700就好了，我试了试，改了但是没有用，然后我就没有改回4.7k，我感觉4.7k和4700是一样的，就没有改。

        此时就是开启仿真后，OLED一直黑屏，然后我就等待很长时间，我究竟看看它显不显示现不现实，经过很长时间后，发现显示了一个字，就是那种很慢很慢的去显示的，那就不是我的程序的问题了。

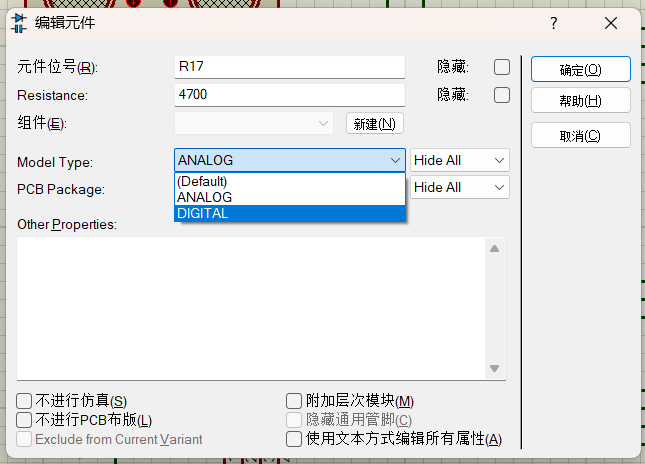

        第三步，双击4.7K上拉电阻，进入修改属性的界面，会看到一个Model Type，把4.7K的上拉电阻的Model Type从ANALOG改为DIGITAL,就是把模拟的改为数字的，如下图：

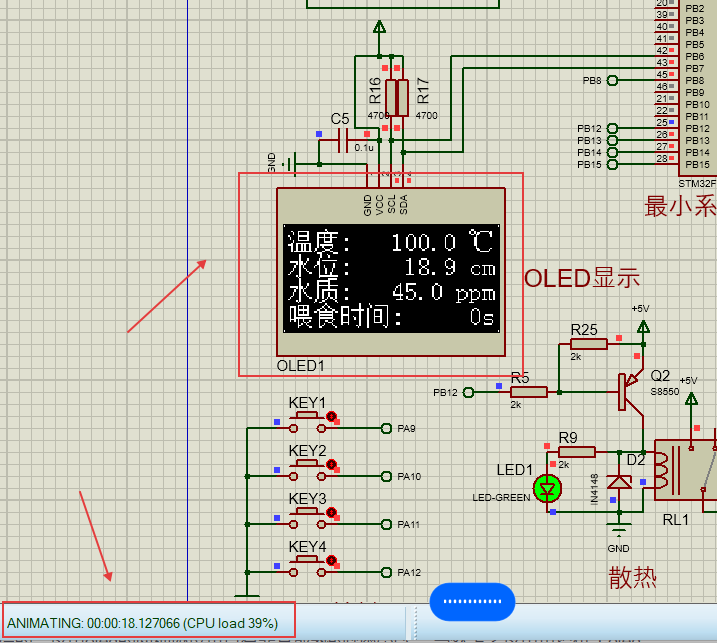

两个4.7K的电阻都要这改，改完之后，再去点击开始仿真，你就会发现，OLED显示的特别快，就变正常了，下面的时间显示也变正常了，如下图：

        这样改完，OLED基本就可以正常运行，正常显示。

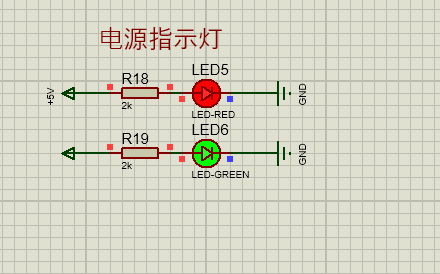

        还有一个就是，仿真中LED不亮的情况，就只是接一个电源，电阻，LED、GND都不亮的情况，如下图：

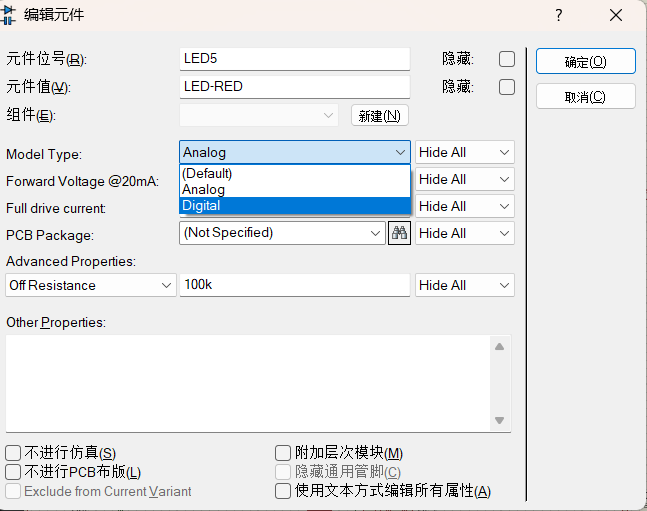

        这个解决方法也是，同理，双击小灯，进入属性界面，会看到一个Model Type，把LED的Model Type从ANALOG改为DIGITAL，然后再去点击开始仿真，就亮了起来。如下图：

        ​​​​​​​        ​​​​​​​

        希望这篇文章可以帮到大家！
