CN3801 具有太阳能电池最大功率点跟踪功能的4A 单节磷酸铁锂电池充电管理集成电路
摘要：CN3801是一款专为单节磷酸铁锂电池设计的PWM降压模式充电管理IC，支持太阳能供电。具备涓流、恒流和恒压三种充电模式，恒压充电电压3.625V±40mV，充电电流最高4A且可外部设置。其最大特点是集成太阳能最大功率点跟踪功能，能自动优化太阳能板输出效率。当电池深度放电时启动17.5%涓流充电，充满后若电压降至91.66%会自动重启充电。采用10脚SSOP封装，工作温度-40℃~85℃，适
·
概述:
CN3801 是一款可使用太阳能板供电的 PWM 降压模式单节磷酸铁锂电池充电管理集成电路，独
立对单节磷酸铁锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。
CN3801 具有涓流，恒流和恒压充电模式，非常适合磷酸铁锂电池充电管理。在恒压充电模式，
CN3801 将电池电压调制在 3.625V；在恒流充电模式，充电电流通过一个外部电阻设置。当输入
电源的电流输出能力降低时，内部电路能够自动跟踪太阳能板的最大功率点，用户不需要考虑最
坏情况，可最大限度地利用太阳能板的输出功率，非常适合利用太阳能板供电的应用。
对于深度放电的电池，当电池电压低于恒压充电电压的66.5%(典型值)时，CN3801用所设置的恒
流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降
低到恒流充电电流的16%时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压的
91.66%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3801自动进
入睡眠模式。
其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。
CN3801 采用 10 管脚 SSOP 封装。
应用:
⚫ 手持设备
⚫ 应急灯具
⚫ 备用电池应用
⚫ 便携式工业和医疗仪器
⚫ 电动工具
⚫ 独立电池充电器
特点:
⚫ 太阳能板最大功率点跟踪功能
⚫ 宽输入电压范围：4.5V 到 28V
⚫ 对单节磷酸铁锂电池完整的充电管理
⚫ 充电电流可达 4A
⚫ PWM 开关频率：300KHz
⚫ 恒压充电电压： 3.625V±40mV
⚫ 恒流充电电流由外部电阻设置
⚫ 对深度放电的电池进行涓流充电
⚫ 自动再充电功能
⚫ 充电状态和充电结束状态指示
⚫ 软启动功能
⚫ 电池端过压保护
⚫ 工作环境温度：－40℃ 到 ＋85℃
⚫ 采用 10 管脚 SSOP 封装
⚫ 产品无铅，满足 Rohs，不含卤素
管脚排列:

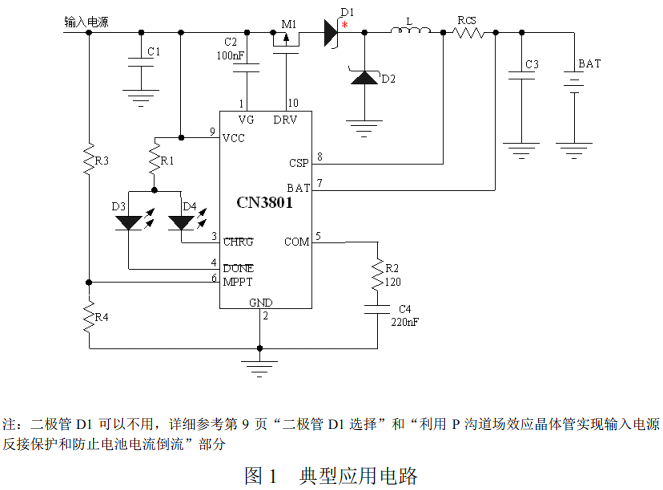

典型应用电路:
订购信息:

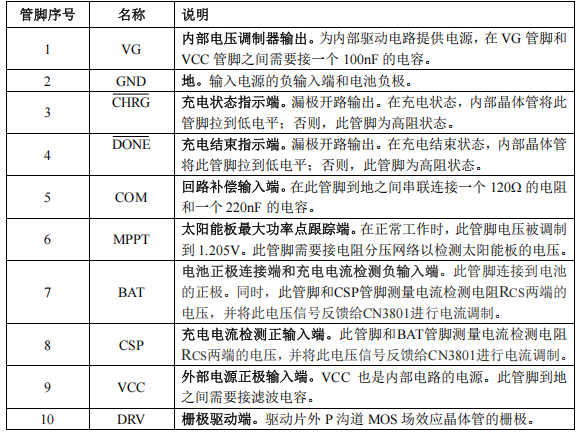

管脚描述:

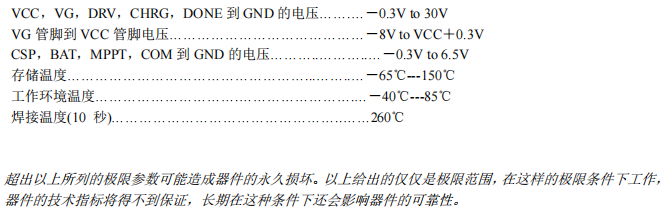

极限参数
