CN3762 4A 两节锂电池充电管理集成电路
CN3762是一款高效的两节锂电池充电管理IC，采用PWM降压模式，支持6.6-30V宽输入电压和最大4A充电电流。该芯片提供完整的充电管理功能，包括涓流、恒流和恒压三种充电模式，恒压充电基准为8.4V（可调）。具有自动再充电、充电状态指示、软启动和电池过压保护等特性，采用10脚SSOP封装，工作温度范围-40℃至85℃，适用于便携设备、电动工具等多种应用场景。
·
概述:
CN3762 是 PWM 降压模式两节锂电池充电管理集成电路，独立对两节锂电池充电进行管理，具
有封装外形小，外围元器件少和使用简单等优点。
CN3762 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3762
将电池电压调制在 8.4V，也可以通过一个外部电阻向上调整；在恒流充电模式，充电电流通过一
个外部电阻设置。
对于深度放电的锂电池，当电池电压低于恒压充电电压的66.5%(典型值)时，CN3762用所设置的
恒流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流
降低到恒流充电电流的16%时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压
的95.5%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3762自动
进入睡眠模式。
其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。
CN3762 采用 10 管脚 SSOP 封装。
应用:
⚫ 手持设备
⚫ 备用电池应用
⚫ 便携式工业和医疗仪器
⚫ 电动工具
⚫ 独立电池充电器
特点:
⚫ 宽输入电压范围：6.6V 到 30V
⚫ 对两节锂电池完整的充电管理
⚫ 充电电流可达 4A
⚫ PWM 开关频率：300KHz
⚫ 恒压充电电压可用电阻向上调整
⚫ 恒压充电电压精度： ±1%
⚫ 恒流充电电流由外部电阻设置
⚫ 对深度放电的电池进行涓流充电
⚫ 自动再充电功能
⚫ 充电状态和充电结束状态指示
⚫ 软启动功能
⚫ 电池端过压保护
⚫ 工作环境温度：－40℃ 到 ＋85℃
⚫ 采用 10 管脚 SSOP 封装
⚫ 产品无铅，满足 Rohs，不含卤素
管脚排列:

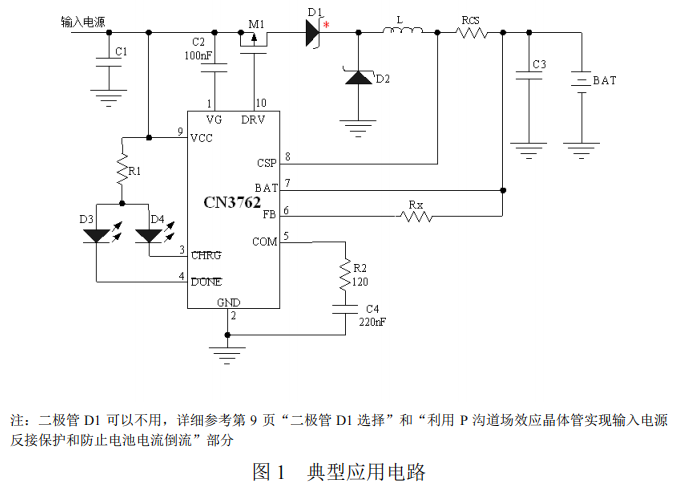

典型应用电路:
订购信息:

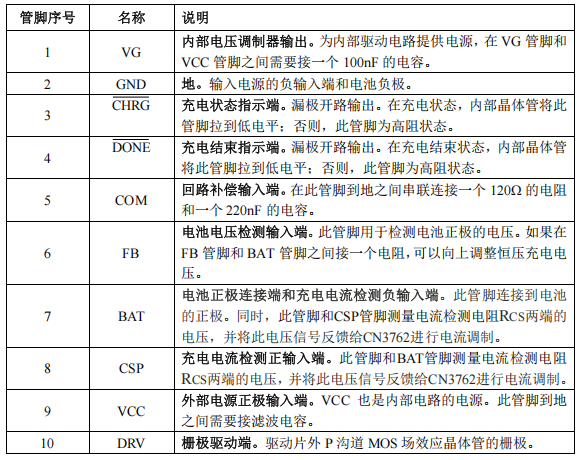

管脚描述:

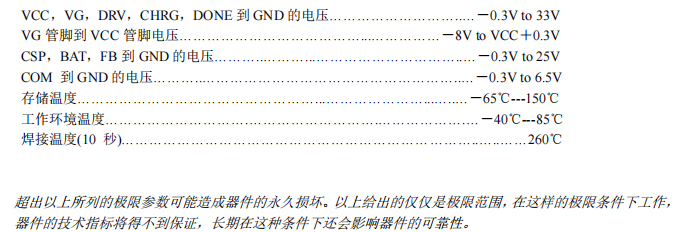

极限参数

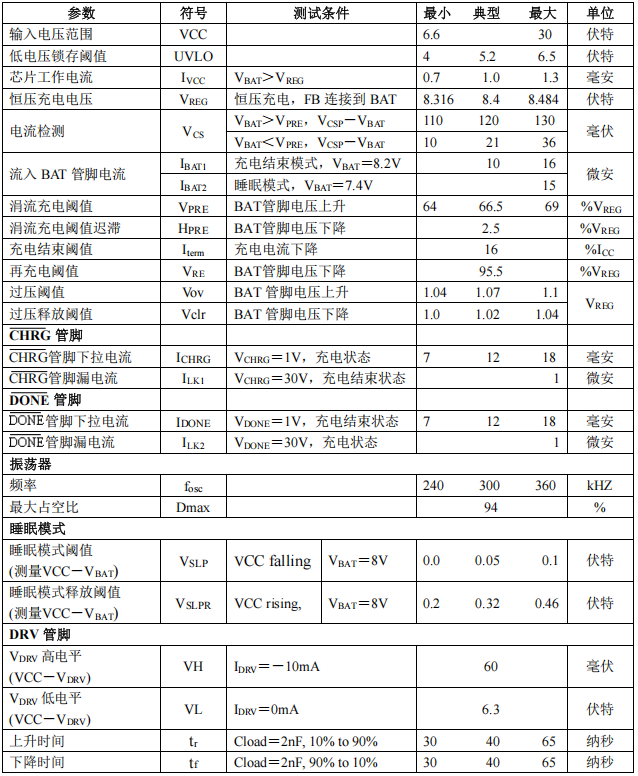

电气特性:
（VCC＝15V，TA＝－40℃ 到 85℃，除非另有注明）
注：VREG 表示恒压充电电压；ICC表示恒流充电电流。
