我们Saniffer在去年2025年Q2/Q3写了一些介绍当今PCIe 6.0测试工具、测试环境搭建等的文章，也拍了一些关于PCIe 6.0 x16链路协议分析的视频，参见下面的一些文章举例：

SerialTek率先实现PCIe 6.0 x16协议完整抓取，业内唯一Clean流量验证

NVIDIA 正式选用 SerialTek PCIe 6.0 x16 分析仪+训练器，全球顶尖验证背书！

全球最全面的 PCIe 6.0/CXL 3.0 测试工具方案探讨汇总

但是，有些朋友对于上述的实际的PCIe 6.0 x16流量是如何抓取到的，协议分析仪的interposer串接在链路中间是如何调优这些信号的不是很清楚，我们今天的高清视频大概25min可以解决你的这些疑问。

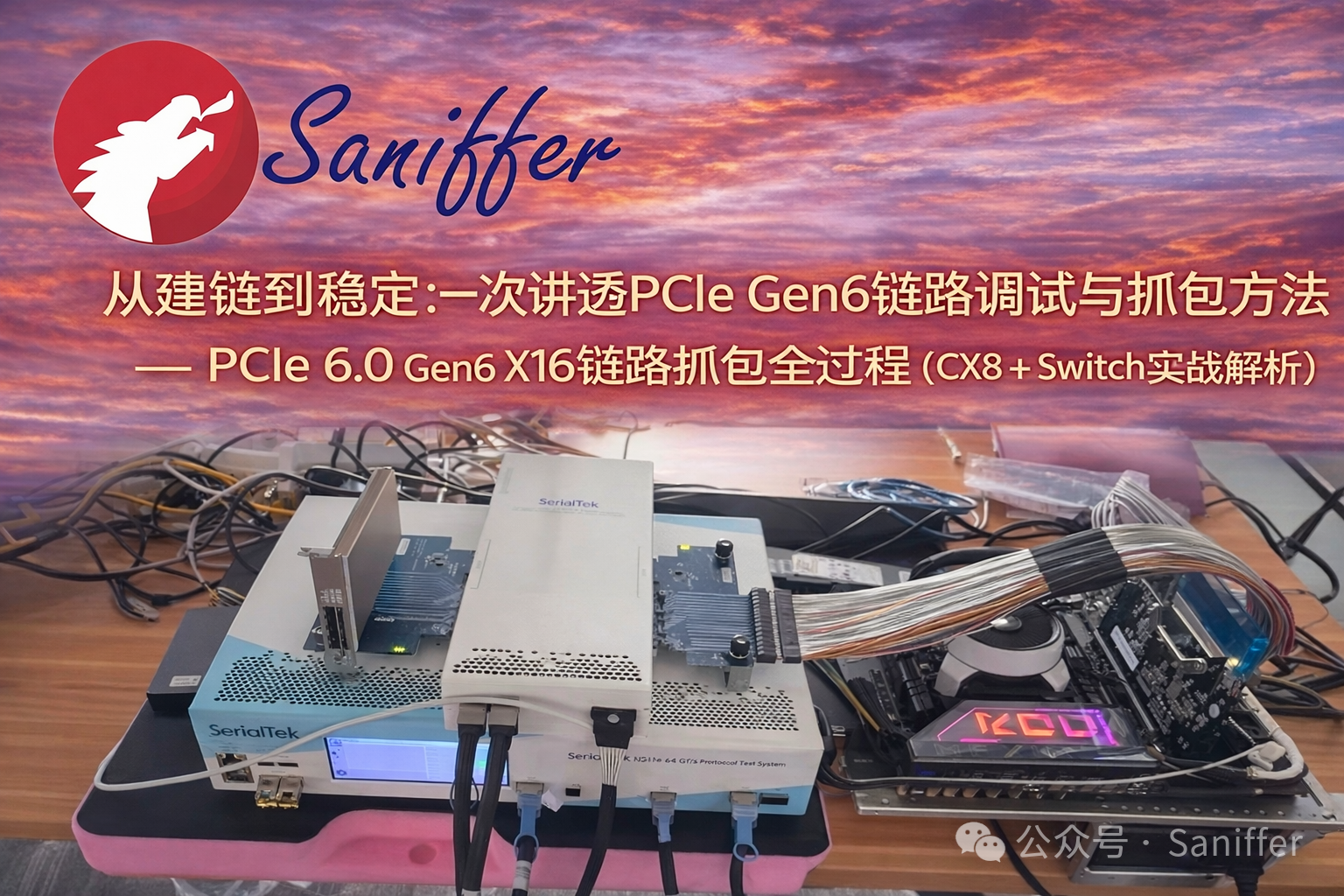

【高清视频】PCIe 6.0跑起来了：PCIe Gen6 Switch + 英伟达CX8 800G链路抓包实录

我们下面这份总结按“工程师复盘”的思路整理了一遍，尽量还原视频里的讲解逻辑，同时把关键点串起来，基本是一个现场经验总结。

---

一、整体目标：这次演示到底在做什么？

这段视频的核心，其实不是“介绍设备”，而是做一件更实战的事情：

👉 用 SerialTek Gen6设备切到协议分析仪模式， 👉 在 CX8 800G网卡 + Gen6 Switch 的真实链路上， 👉 抓取 PCIe Gen6 X16（FLIT模式）链路数据，并验证信号质量

换句话说，这是一个典型的：

“Gen6系统级联调 + 协议抓取 + 信号质量评估”的完整演示

---

二、测试环境结构（这一段非常关键）

视频里花了不少时间讲拓扑，其实是有意义的——Gen6时代，环境搭错了，后面全白忙。

可以把这套环境理解成三层结构：

---

1️⃣ 中间核心：协议分析仪（可切换训练器）

• SerialTek Gen6主机
• 支持 训练器 / 分析仪双模式切换
• 当前工作在：Protocol Analyzer 模式

连接方式：

• U0 / D0 / S0 三路高速链路
• 接入 OCP Pod（中间插入点）

👉 本质：插在链路中间做“无损监听”

---

2️⃣ 左侧：被测设备（EP）

• NVIDIA CX8 800G 网卡
• 接口：Gen6 x16 AIC
• 通过 OCP 3.0 转接板接入 Pod

👉 角色：Endpoint

---

3️⃣ 右侧：链路另一端（Switch + 主机）

• Gen6 Switch卡（x16）
• 通过延长线接入
• Switch上游连接：
• Intel Z890主机（Gen5 x16）

👉 实际链路关系：

1. CX8 (Gen6 EP)
2. ↓
3. Pod（插入分析仪）
4. ↓
5. Gen6Switch（Downstream）
6. ↓
7. Z890 Host（Gen5Upstream）

关键点：

👉 CX8 ↔ Switch：Gen6 x16 👉 Switch ↔ Host：Gen5 x16

---

三、链路状态验证：已经成功跑到 Gen6

通过两种方式确认：

1）Web UI

• Link = Gen6 x16
• Mode = FLIT Mode

2）设备前面板触摸屏

• 状态一致

👉 说明：

不是“尝试Gen6”，而是已经稳定跑在Gen6协议栈（FLIT）

---

四、信号质量：用 Flit 统计来判断

Gen6时代，不再看传统BER，而是：

👉 看 Correctable / Uncorrectable FLIT

---

实测情况（视频里的真实数据）

Downstream

• Correctable：几十万级
• Uncorrectable：<1000
• 比例：<0.1%

Upstream

• Correctable：百万级
• Uncorrectable：2万级
• 比例：<1%

---

👉 结论非常明确：

当前链路质量：已经属于“可用且较好”水平

---

五、核心难点：Gen6链路调优怎么做？

这一部分才是视频最有价值的内容。

1️⃣ 三类配置入口

（1）Capture Settings

• buffer大小
• 包过滤

👉 基本不用动

---

（2）Link Settings

重点关注：

• speed control（反复切换观察链路变化）
• flit mode（建议手动指定 256B FLIT，而不是auto）
• lane mapping / reverse

👉 这是“粗调”

---

（3）Advanced Interposer Settings（核心）

关键参数：

• Through Path：high / gain
• Analyzer Path：high / gain

👉 两个方向（Up / Down）都要调

---

2️⃣ 手动调参逻辑（很工程师）

核心方法：

👉 每次只改一个参数 👉 看 uncorrectable flit 的变化

判断逻辑：

• 变少 → 调整有效
• 变多 → 方向错了

---

👉 本质就是：

用错误率当反馈，做“闭环调参”

---

六、真正的效率提升：Auto Calibration

这是这代工具的关键升级。

---

自动校准过程特点

• 点击一次运行
• 参数自动扫描
• 错误率实时反馈
• 自动回退错误配置

表现：

• uncorrectable flit 会短时间暴涨
• 然后快速收敛

---

最终结果

• 稳定在 <1%（甚至千分级）

👉 实际意义：

从“人工试错” → “算法自动收敛”

---

七、抓包分析能力（协议层）

抓到的是：

👉 FLIT模式下的真实业务流量

---

可看到内容

1）Events

• 连续 FLIT 数据流

2）Transactions

• TLP交互（如：
• MRd64
• Completion）

3）字段级解析

• 支持字段展开
• 支持自定义字段显示（如tag）

---

搜索 / 过滤能力

• 按包类型筛选（TLP/DLLP）
• 按关键字查找
• 按错误分类定位

---

八、统计分析（Gen5/6之后非常重要）

视频中特别强调了一点：

👉 数据量太大，人看不过来

所以：

Statistics功能作用

• 自动统计：
• TLP数量
• DLLP数量
• Error分类
• 快速定位：
• 第一个异常包
• speed/width变化
• LTSSM分析支持

---

👉 这在Gen6时代已经不是“辅助功能”，而是：

必需工具

---

九、配置复用（实际项目很关键）

支持：

• 导出 JSON 配置
• 跨团队共享
• 直接加载复用

---

👉 这解决了一个现实问题：

不同实验室重复调参的问题

---

十、可以总结成一句话

这段视频本质上展示了三件事：

---

1️⃣ Gen6链路已经可以在真实系统中稳定跑起来

（CX8 + Switch + Host）

---

2️⃣ 协议分析仪不只是抓包工具

而是：

👉 链路调优 + 信号评估 + 协议分析一体工具

---

3️⃣ 调试方法发生了变化

从：

• 人工经验 + 盲调

变成：

• 数据驱动（flit error）
• 自动校准（Auto Calibration）

---

最后一个工程师视角的判断

如果把这段视频放到当前PCIe 6.0发展阶段来看，它其实说明了一件更深层的事情：

Gen6调试的核心难点，已经从“能不能建链”，转向“如何稳定、如何优化、如何分析数据”

而像这种：

• Interposer调参
• Flit error评估
• 自动校准

基本会成为未来所有Gen6验证环境的“标配流程”。
