CN3863 具有太阳能最大功率点跟踪功能的降压型 4A 三节锂电池充电管理集成电路
CN3863是一款专为三节锂电池设计的PWM降压型充电管理IC，具有太阳能板最大功率点跟踪功能，输入电压范围6.5-32V，充电电流可达4A。该芯片支持涓流、恒流、恒压三段式充电，恒压充电电压12.6V±1%，充电电流通过外部电阻设置。其特色功能包括：自动跟踪太阳能板最大功率、深度放电电池25%涓流充电、充电结束自动重启、JEITA标准温度监测等。采用散热增强型eSSOP-10封装，适用于手持设备
·
概述:
CN3863 是一款可使用太阳能板供电的 PWM 降压模式三节电池充电管理集成电路，独立对三节
电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。
CN3863 具有涓流，恒流和恒压充电模式，非常适合三节锂电池充电管理。恒压充电电压由
CN3863 内部的反馈电阻设定；在恒流充电模式，充电电流通过一个外部电阻设置。当用太阳能板
供电时，内部电路能够自动跟踪太阳能板的最大功率点，用户不需要考虑最坏情况，可最大限度
地利用太阳能板的输出功率，非常适合利用太阳能板供电的应用。
对于深度放电的锂电池，当电池电压低于恒压充电电压的66.6%(典型值)时，CN3863用所设置的
恒流充电电流的25%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降
低到恒流充电电流的15%时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压的 95.8%以下，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3863
自动进入睡眠模式。
其它功能包括符合 JEITA 标准的电池温度监测，输入低电压锁存，电池端过压保护和状态指示等。
CN3863 采用散热增强型的 10 管脚 SSOP 封装(eSSOP-10)。
应用:
⚫ 手持设备
⚫ 应急灯
⚫ 备用电池应用
⚫ 便携式工业和医疗仪器
⚫ 电动工具
⚫ 三节锂电池充电管理
特点:
⚫ 太阳能板最大功率点跟踪功能
⚫ 对三节锂电池进行完整的充电管理
⚫ 宽输入电压范围：6.5V 到 32V
⚫ 充电电流可达 4A
⚫ 开关频率 550KHz，可使用小外形电感
⚫ 恒压充电电压：12.6V±1%
⚫ 恒流充电电流由外部电阻设置
⚫ 对深度放电的电池进行涓流充电
⚫ 支持 100%占空比
⚫ 自动再充电功能
⚫ 两个状态指示输出端
⚫ 符合 JEITA 标准的电池温度监测功能
⚫ 软启动功能
⚫ 电池端过压保护
⚫ 工作环境温度：－40℃ 到 ＋85℃
⚫ 采用散热增强型 eSSOP-10 封装
⚫ 产品无铅，满足 Rohs，不含卤素
管脚排列:

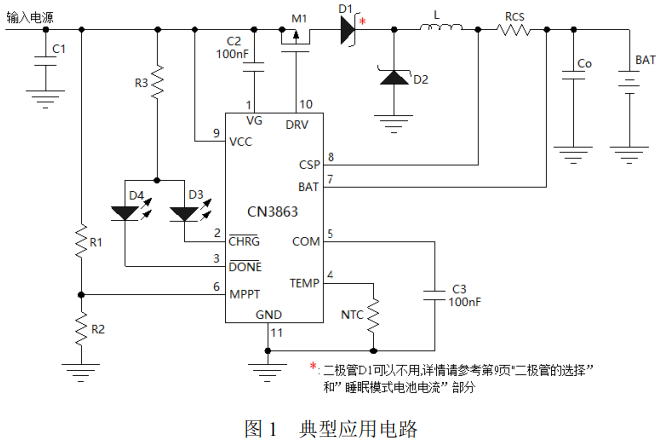

典型应用电路:
订购信息:

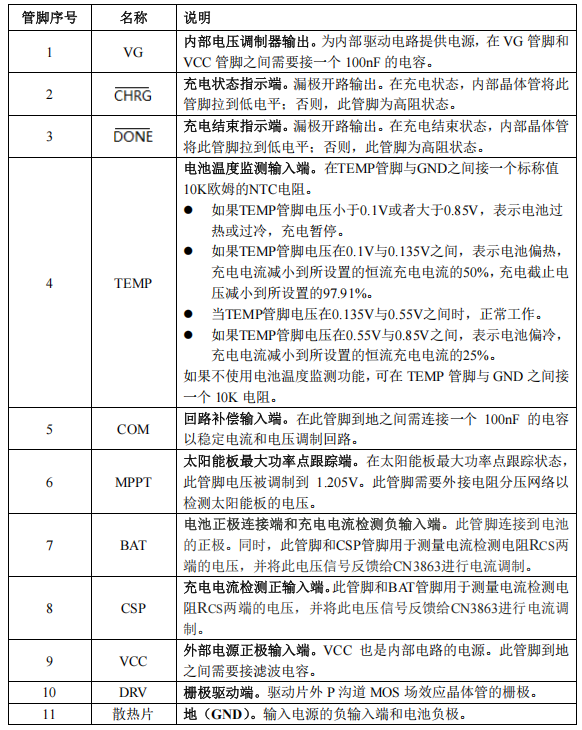

管脚描述:

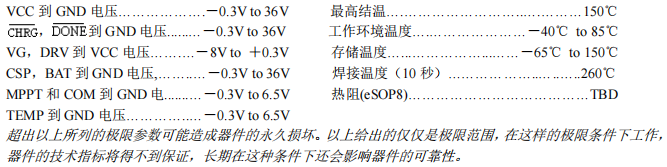

极限参数

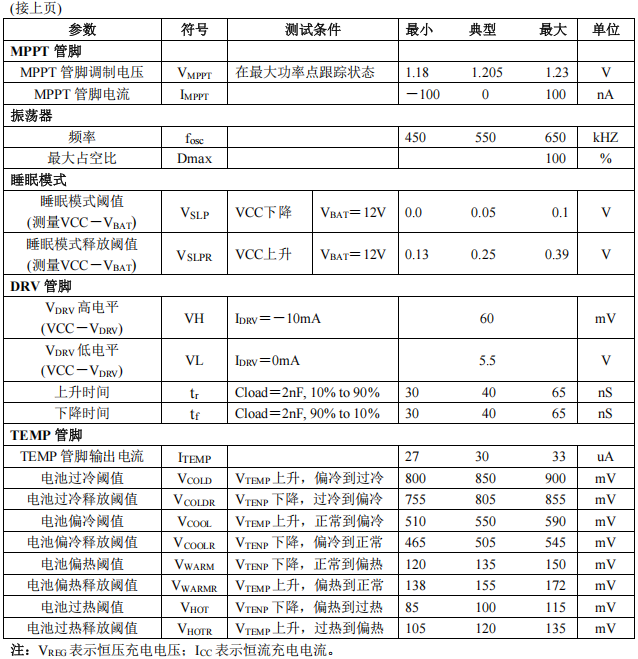

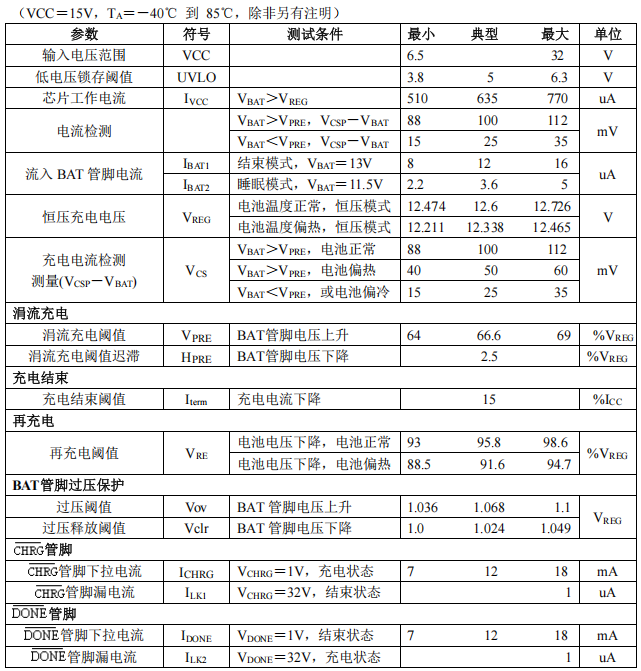

电气特性:
