IIC

IIC：Inter Integrated Circuit，集成电路总线

1）IIC 总线结构和协议

总线：硬件层传输数据通道

协议：传输数据的规则

• 串行、同步、半双工。
• 主要用于近距离、低速的芯片之间的通信。
• IIC 总线有两根双向的信号线，一根是数据线 SDA ，用于收发数据；一根时钟线 SCL ，用于通信双方时钟的同步。

1.1）总线结构图

• 由时钟线 SCL 和数据线 SDA 组成，并且都接上拉电阻，确保 总线空闲状态为高电平
• 总线支持多设备连接，设备分为主机和从机，允许多主机存在，每个设备都有一个唯一的地址
  • 一般情况下，设备通讯地址 = 设备地址（7位） + 读写位（1位：0为写，1为读），在物理传输时是 8 位（1 字节）；
  • 主机通常是“大脑”——如 MCU 或处理器（也可以作为从机）；
  • 从机通常是“感官或四肢”——如传感器、存储器、外设芯片。
• 连接到总线上的设备数目受总线的最大电容 400pf 限制（挂载的设备都有自身的电容）
• 数据传输速率：标准模式 100k bit/s 、快速模式 400k bit/s 、高速模式3.4Mbit/s

1.2）协议/时序

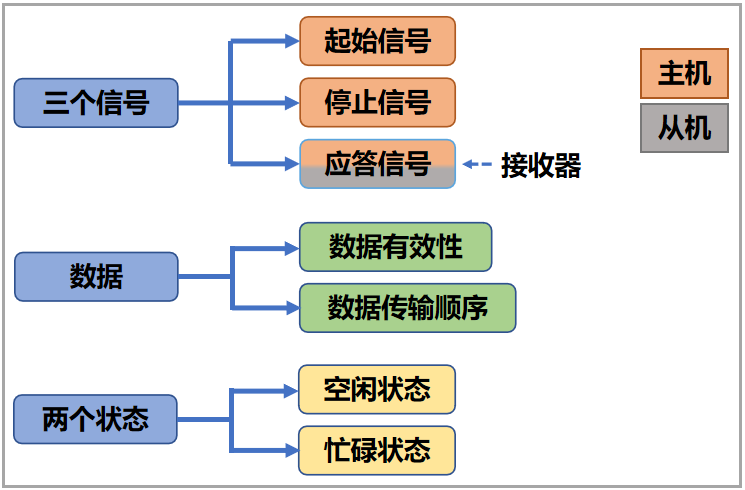

IIC 协议可以概括为三个信号、数据、两个状态：

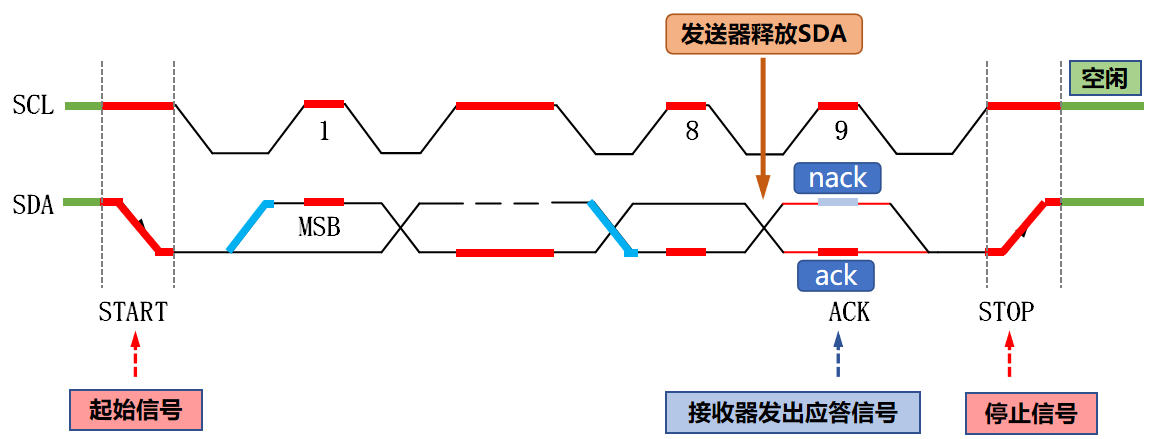

① 时序

• 数据及数据发送：
  • 数据传输单位是 1 字节（8 位，占 8 个时钟周期）
  • 高位先发（比如 0x80=10000000，第一个有效时钟周期先发 1 ，然后以此类推）
  • SCL 线处于高电平时，接收器读取数据（在起始信号之后的 SCL 高电平期间，发送器将 SDA 线拉高或拉低并保持稳定，接收器会在此期间读取 SDA 线上的电平作为数据）
  • 发送器在发送完数据之后要释放 SDA 线（拉高 SDA 线），然后等待接收器发送应答信号

• 起始信号： 当 SCL 为高电平时，SDA 从高电平变为低电平（主机发出）
  • 起始信号发出后，IIC 总线就处于忙碌状态，其他主机就不能连接

• 时钟信号：
  • 硬件 I²C：由 MCU 内置 I²C 控制器实现，SCL 通过内部分频器对系统时钟（如 APB1）分频自动生成，严格符合协议时序，支持中断/DMA，CPU 开销小（这种情况下：SCL 是由 IIC 控制器自动产生的固定时序信号，无需（也不应）手动干预）。
    • 在 SDA 线被拉低后，硬件会自动拉低 SCL，然后按照固定频率变化电平
  • 软件模拟 I²C： 用两个 GPIO 模拟 SCL/SDA，靠 CPU 控制引脚电平 + 精确延时（如微秒级循环）来生成时钟，无专用硬件，时序依赖主频，不支持可靠时钟延展（这种情况下：时钟信号不是固定周期的自动高低电平，而是需要的时候手动拉高或拉低）。
    • 主机首先在 SCL 为高时将 SDA 拉低（产生启动条件）；然后主机会立即拉低 SCL——这是时钟的第一个下降沿；然后SDA电平更新并稳定后，主机将 SCL 释放——这是时钟的第一个上升沿；然后手动循环

• 停止信号： 当 SCL 为高电平时，SDA 从低电平变为高电平（主机发出）
  • 停止信号发出后，IIC 总线就处于空闲状态，其他主机可以连接

• 应答信号： 上拉电阻影响下 SDA 默认为高，而 接收器 在第 9 个时钟脉冲的高电平期间拉低 SDA 就是确认收到数据，即为 ACK，否则为 NACK。不论是主机还是从机，都可以是接收器，在收到数据后都要发送应答信息
  • 从机发 ACK ：比如说主机发从机收，主机在 SDA 线上给从机发送了 8 位数据，然后从机收到后，赶在第 9 个时钟周期内拉低 SDA 线，此时主机检测到了 SDA 线处于低电平状态，则认为接收到了从机的应答信号。
  • 主机发 ACK ：和上面的类似，从机发主机收，那么主机就要在第 9 个时钟周期内拉低 SDA 线，以此来告诉从机收到数据了。
