基于ESP32S3的智能加湿器
目录
摘要
针对家用及便携场景下环境湿度自动调节的需求，本文设计并实现一款基于ESP32-S3的便携式智能加湿器控制系统（v2.0）。系统以ESP32-S3为主控核心，采用DHT11数字温湿度传感器采集环境数据，通过SPI接口的0.95寸彩色OLED显示屏实现多模式人机交互，利用EC11旋转编码器完成参数设置与模式切换，通过继电器驱动加湿器雾化模块，并新增板载WS2812 RGB LED实现操作反馈与系统心跳指示。软件上实现自动恒湿、手动开关、定时关闭三种工作模式，集成WiFi热点、Web页面自动校时、OLED顶部WiFi状态指示、四阶段开机动画，同时保留电池电量检测、软件计时、串口对时以及低电/缺水多重保护功能。系统采用模块化设计，硬件连接简洁，控制逻辑清晰，3.7V锂电池供电稳定运行，具备低功耗、低成本、操作便捷、无线互联与可视化反馈强的特点，适用于宿舍、卧室等小型空间的湿度管理。
注意，该项目目前仅限于实验验证，具真正家用尚段距离
绪论
本项目旨在利用ESP32-S3高性能低功耗微控制器，配合常见的DHT11温湿度传感器和OLED显示屏，构建一个具备自动、手动、定时三种工作模式的智能加湿器控制系统。系统通过软件实现非对称回差控制（低于目标-3%开启，高于目标+2%关闭），避免加湿器频繁启停，延长设备寿命；同时配备旋转编码器作为唯一输入设备，实现简洁高效的单手操作逻辑，符合家用电器的使用习惯；利用WiFi热点、Web远程控制、浏览器自动校时、WS2812 LED视觉反馈、四阶段开机动画、OLED WiFi状态指示；以旋转编码器实现单手高效操作，完善便携化、智能化、交互友好性，为小型智能家居设备提供可复用的升级方案。该设计在满足基本加湿功能的同时，强调了便携化、智能化与安全保护，为小型智能家居设备的开发提供了参考方案。
系统总体设计方案
-
系统功能需求
本项目所设计的智能加湿器需实现以下核心功能：
1. 环境监测：通过DHT11传感器实时采集环境温度和湿度。
2. 信息显示：OLED三模式切换，顶部栏具有警告、WiFi、电量、运行状态等。
3. 智能控制：自动、手动、定时三模式，支持硬件、串口、web三端操控方式，迟滞回差控制（-3%/+2%）。
4. 交互输入：使用EC11旋转编码器编辑模式、调节参数、切换、控制开关等操作。
5. 安全保护：低电量/缺水强制停机，红色警告标识。
6. 时间与对时：软件时钟+串口校时+Web浏览器自动校时。
7. 视觉反馈：WS2812 LED操作反馈（1000ms）+系统心跳（100ms/秒）。
8. 无线连接：WiFi热点无线连接，支持AP+STA双模式。
9. 开机交互：四阶段水滴涟漪+打字机开机动画，全程LED同步规律闪烁。
10. 远程控制：Web API支持模式/湿度/定时/校时/开关远程设置。

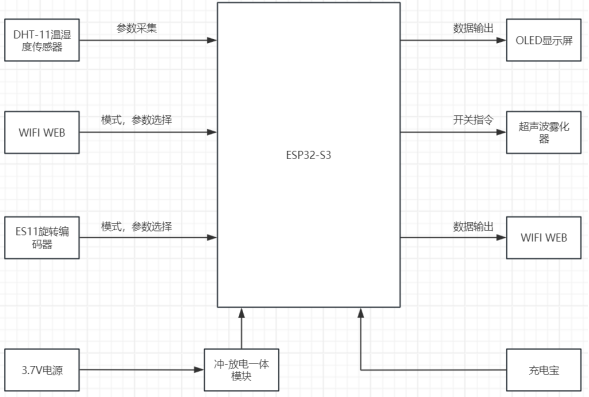

总体框图
系统采用模块化硬件架构，以ESP32-S3开发板为中心，外接DHT11温湿度传感器、彩色OLED显示屏、EC11旋转编码器、继电器驱动模块及电池检测电路。
软件架构概述
系统软件遵循分层模块化设计。
分层模块化：主程序→显示模块→LED控制模块→硬件模块→串口命令模块→WiFi Web模块。
主循环：编码器事件→时钟更新→串口/Web指令→加湿器控制→倒计时更新→LED状态管理（ledLoop）→传感器读取→界面局部刷新。
为提升显示流畅度，程序采用了局部刷新策略：仅当数据变化超过阈值时才重绘对应显示区域。
硬件系统设计
核心元器件选型
单片机选型
选用ESP32-S3开发板作为主控核心。ESP32-S3具有双核Xtensa LX7处理器，主频最高240MHz，内置512KB SRAM和8MB PSRAM，集成Wi-Fi 4 (802.11 b/g/n)无线通信模块。丰富的GPIO（共45个可用）、ADC、SPI、I2C、UART等外设接口，支持USB OTG和JTAG在线调试。板载CH343P USB转串口芯片，方便程序下载和串口调试。WS2812可编程RGB LED接GPIO48，可实现彩色状态指示。

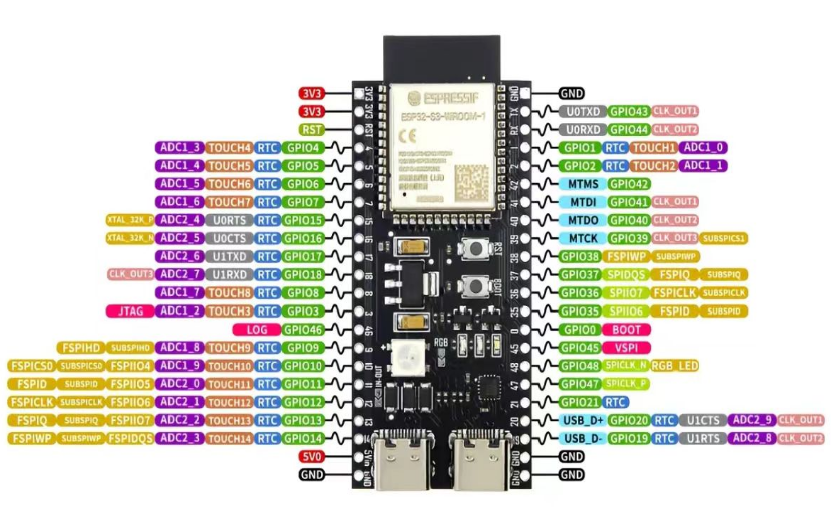

图 1管脚复用图
温湿度传感器选型
选用DHT11数字温湿度传感器模块。该模块采用单总线数字通信，连接仅需一个数据引脚，内置上拉电阻。虽然精度（湿度±5%RH，温度±2℃）略低于更高等级的传感器，但其成本极低、驱动简单，足以满足一般恒湿控制的需求。
图 2DHT11模块
显示屏选型
选用基于SSD1331驱动芯片的0.95寸彩色OLED显示屏模块，分辨率为96x64像素，采用SPI串行通信接口。与单色屏相比，彩色显示可以更直观地用不同颜色区分工作状态（如编辑模式红色、定时绿色等），提升人机交互体验。SPI接口保证了较高的数据传输速率，使界面刷新流畅。

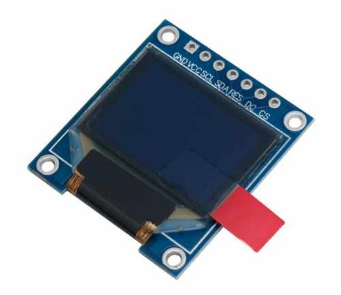

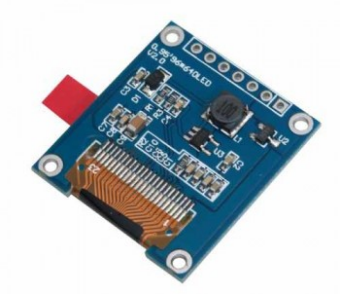

图 3OLED显示屏模块

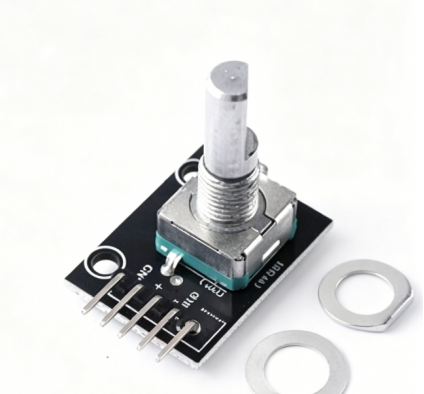

旋转编码器选型
选用EC11数字旋转编码器模块，集成了360度旋转及一个按键开关。旋转轴上带有A、B两相脉冲输出，可通过相位差判断旋转方向；按键为高电平有效。其机械寿命长、操作手感清晰，一个器件即可完成参数调整、模式切换等多种输入功能，符合便携式设备对简洁外观的要求。
加湿器的选型
选用超声雾化加湿模块（微孔雾化片 + 驱动电路） ，工作频率 108kHz，雾化量约 200-350mL/h。其原理是利用压电陶瓷的高频谐振将液态水打散成 1-5μm 的微细水雾颗粒，通过内置风扇或自然扩散排出。相较传统加热蒸发式加湿器，功耗低（典型 2-4W）、无热风险、即开即出雾、体积小巧，特别适合 USB 供电或电池供电的便携式场景。与 ESP32-S3 的 GPIO 经继电器模块控制启停，配合 DHT11 温湿度传感器实现自动恒湿调节，满足桌面/车载等小空间加湿需求。

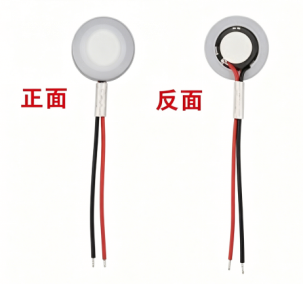

图 5加湿片
单片机管脚介绍
本章仅介绍本项目中实际用到的ESP32-S3管脚及外设功能。
|
引脚 |
功能 |
|
GPIO1 |
ADC电池检测（ADC1_CH0），模拟输入 |
|
GPIO4 |
继电器控制，推挽输出（高电平开启，低电平关闭） |
|
GPIO5 |
编码器CLK，输入上拉 |
|
GPIO6 |
编码器DT，输入上拉 |
|
GPIO7 |
编码器SW（按键），输入上拉 |
|
GPIO8 |
DHT11温湿度传感器，单总线数字输入/输出 |
|
GPIO15 |
OLED-SCL（SPI时钟），GPIO矩阵映射 |
|
GPIO16 |
OLED-SDA（SPI MOSI），GPIO矩阵映射 |
|
GPIO17 |
OLED-RES（硬件复位），推挽输出 |
|
GPIO18 |
OLED-DC（数据/命令选择），推挽输出 |
|
GPIO21 |
OLED-CS（片选），推挽输出 |
表 2本项目用到的管脚与外设
串口（UART）：本项目仅使用UART0（TXD=GPIO43，RXD=GPIO44），板载CH343P芯片转USB-C与电脑通信，波特率115200，用于程序下载与串口调试。
板载外设：WS2812 RGB灯（GPIO48）用于操作反馈闪烁（红色，持续1秒）及系统心跳（每秒亮100ms）。另有TX/RX指示灯（由CH343P控制）和PWR电源指示灯。
ESP32-S3其余外设简介
除上述已使用的管脚外，ESP32-S3还具备以下本项目未涉及的外设功能，仅作简要介绍：
触摸传感器（Touch）：14个通道（GPIO1~14），支持电容式触摸检测和Deep Sleep唤醒，本项目未使用。
RTC低功耗域：GPIO0~21属于RTC GPIO域，在深度睡眠模式下可保持电平或作为唤醒源，本项目未启用休眠功能故未涉及。
SPI控制器：共4个，SPI0/1供内部Flash使用，SPI2（FSPI）和SPI3（VSPI）可供用户使用。本项目采用软件SPI通过GPIO矩阵映射到任意引脚，未占用硬件SPI控制器。
JTAG调试接口：TMS=GPIO42、TDI=GPIO41、TDO=GPIO40、TCK=GPIO39，支持在线调试，本项目通过串口调试故未使用。
USB OTG：USB_D-=GPIO19、USB_D+=GPIO20，本项目通过板载CH343P串口通信，未使用USB OTG功能。
PSRAM占用：GPIO26~37通常被8MB PSRAM占用，不可用作普通GPIO。
元器件的连接
系统各模块与ESP32-S3的引脚连接如表3所示。
|
器件 |
型号/参数 |
引脚连接 |
|
OLED显示屏(SPI) |
SSD1331(96x64) |
SCL→GPIO15 SDA→GPIO16 RES→GPIO17 DC→GPIO18 CS→GPIO21 |
|
DHT11温湿度传感器 |
单总线数字输出 |
DATA→GPIO8 |
|
EC11旋转编码器 |
AB相+按键 |
CLK→GPIO5 DT→GPIO SW→GPIO7 |
|
电池检测(分压电路) |
2x10kΩ电阻分压 |
ADC→GPIO1 |
|
加湿器控制(继电器模块) |
低电平触发 |
OUT→GPIO4 |
表 3元器件连接表
引脚的选择
原则说明：避开Strapping引脚GPIO0/3/45/46影响启动模式；避开JTAG引脚GPIO39~42用于USB-JTAG调试；避开PSRAM/Flash引脚GPIO26~37通常被PSRAM占用；功能复用匹配ADC/I2C/SPI等有固定引脚映射；避免上电电平冲突部分引脚上电瞬间有默认电平。
|
器件 |
引脚 |
原因 |
|
旋转编码器 |
CLK→GPIO5 DT→GPIO6 SW→GPIO7 |
-编码器只需要普通GPIO+内部上拉，任何可用GPIO都行 -选了连续的三个引脚（5/6/7），走线整齐，模块化接线方便 -GPIO5/6/7没有特殊功能冲突，安全可靠 -使用INPUT_PULLUP，省去外部上拉电阻 |
|
OLED显示屏 |
SCL→GPIO15 SDA→GPIO16 RES→GPIO17 DC→GPIO18 CS→GPIO21 |
-使用的不是ESP32的硬件SPI接口 -通过ESP32-S3的GPIO矩阵功能将信号映射到GPIO15~18、21，方便模块化接线 -GPIO15~18四个连续引脚+GPIO21单独引脚，分两组排线连接 -所有引脚未被编码器（5-7）、DHT11（8）、继电器（4）占用 -避开了ADC1_CH0（GPIO1）和Strapping引脚 -任何硬件外设的输出信号，可以被路由到任何一个GPIO引脚上 |
|
DHT11传感器 |
DATA→GPIO8 |
-DHT11是单总线协议，只需要一个普通GPIO -GPIO8在编码器区块（5~7）旁边，传感器区集中布线 -没有特殊功能冲突 |
|
继电器 |
RELAY→GPIO4 |
-继电器只需要电平输出（HIGH/LOW），任何GPIO都行 -上电默认LOW（关闭加湿器）是安全设计——启动时不会误开 -GPIO4断开连接的用电器，和其他外设不冲突 |
|
电池检测 |
BAT→GPIO1 |
-必须用ADC引脚，ESP32-S3有两个12位SAR ADC -ADC1_CH0对应GPIO1，是ADC1的第一个通道 -ADC1不受Wi-Fi干扰（ADC2在Wi-Fi开启时不可用） -GPIO1恰好没有被其他外设占用 |
器件连接协议
SPI接口协议（OLED）
OLED显示屏使用4线SPI（Serial Peripheral Interface）协议与ESP32通信，ESP32作为主机。引脚映射及协议参数如下：
-CS：片选信号，低电平有效，用于选中从设备。
-DC：数据/命令选择线，高电平发送显示数据，低电平发送命令。
-SDA（MOSI）：主机数据输出，从机数据输入，传输显示数据及命令。
-SCL（SCK）：SPI时钟信号，由主机产生。
-RES：硬件复位线，由GPIO控制。
实际操作时，通过Adafruit_SSD1331库的构造函数传入引脚号，库内部自动完成SPI初始化，通信时钟频率及数据格式已在库中预设，用户无需干预底层时序。
单总线协议（DHT11）
DHT11采用特有的单总线（1-Wire）半双工通信。模块内部有一个约4.7kΩ的上拉电阻。一次完整的数据传输包含40位数据（湿度整数、湿度小数、温度整数、温度小数、校验和），由MCU发送开始信号后，DHT11拉低-拉高回应，随后输出40位数据。位数据"0"和"1"通过高电平持续时间区分（"0"约为26-28μs，"1"约为70μs）。本项目使用DHTesp库已完整封装该时序，只需调用getTempAndHumidity()即可获取浮点数值。
正交编码器协议
EC11编码器输出A、B两路方波信号。旋转时，A、B信号产生相位差。顺时针旋转时A相位超前B相位90度；逆时针旋转时B相位超前A相位90度。通过读取当前A电平并在A电平变化瞬间检测B电平，即可判断旋转方向。本项目采用轮询方式读取CLK引脚状态，与上一次状态比较并配合消抖，实现旋转方向识别。引脚配置为INPUT_PULLUP，无外部上拉电阻。
GPIO与ADC
-继电器控制：GPIO4设为推挽输出，低电平关闭，高电平开启，驱动继电器模块接通加湿器（加湿器模块自带的控制方式为电平控制）。
-编码器按键（SW）：GPIO7设为INPUT_PULLUP，按下为低，松开为高，通过电平变化和时长判断短按、长按与双击。
-电池检测（BAT_PIN）：使用ESP32内部ADC1接口，配置为模拟输入。外部采用2个10kΩ电阻组成1/2分压电路，将电池电压（3.2V~4.2V）降至ADC可容忍范围（0~2.1V）。ADC采样值经线性换算得到实际电池电压，再通过映射计算电量百分比。
软件系统设计
主程序流程图
系统主程序流程图如图3所示。系统上电→硬件初始化→四阶段开机动画（涟漪效果→中心光晕→HUMIDIFIER逐字显示→READY闪烁）→进入主界面→主循环。
图 6智能加湿器系统总体架构
库的使用
Arduino 核心库（ESP32 框架自带）
|
库名 |
用途 |
使用的位置 |
|
<Arduino.h> |
Arduino 核心框架（ millis() , analogRead() , digitalWrite() 等） |
control.cpp , hardware.cpp , serialcmd.cpp , wifiweb.cpp |
|
<SPI.h> |
SPI 通信协议（OLED 屏幕） |
SmartHumidifier.ino |
第三方库
|
库名 |
用途 |
说明 |
|
DHTesp ( "DHTesp.h" ) |
DHT11 温湿度传感器驱动 |
读取温度和湿度数据 |
|
Adafruit_SSD1331 ( <Adafruit_SSD1331.h> ) |
SSD1331 OLED 屏幕驱动屏幕） |
96×64 彩色 OLED 显示核心 |
|
Adafruit_GFX ( <Adafruit_GFX.h> ) |
图形绘制库 |
Adafruit 通用图形基类（提供 drawCircle , fillRect , print 等） |
|
Adafruit_BusIO |
Adafruit 总线 I/O 抽象层 |
SSD1331 的底层依赖（SPI 设备抽象） |
|
WiFi ( <WiFi.h> ) |
ESP32 Wi-Fi 功能 |
AP 热点 + STA 客户端模式，内嵌 Web 服务器 |
|
Preferences ( <Preferences.h> ) |
ESP32 非易失性存储 (NVS) |
保存/读取 Wi-Fi 配网凭据 |
|
SPI |
SPI 驱动库 |
OLED 屏幕的硬件 SPI 通信 |
关键代码及说明（仅含部分关键代码）

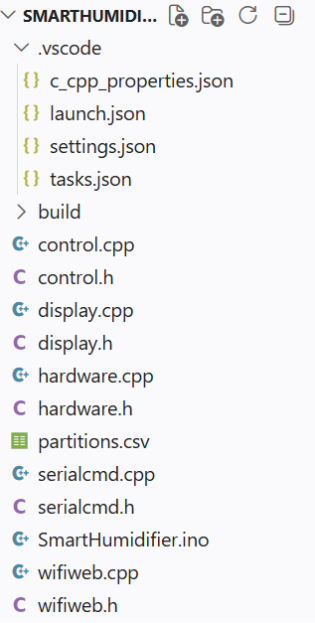

图 7vs code项目目录
主控调度（SmartHumidifier.ino）
// 软件SPI模式驱动OLED（通过GPIO矩阵路由到任意引脚）
Adafruit_SSD1331 display = Adafruit_SSD1331(OLED_CS, OLED_DC, OLED_RES);
void setup() {
Serial.begin(115200);
SPI.begin(OLED_SCL, -1, OLED_SDA, OLED_CS); // 软件SPI，MISO=-1未使用
display.begin();
dht.setup(DHT_PIN, DHTesp::DHT11);
pinMode(RELAY_PIN, OUTPUT); digitalWrite(RELAY_PIN, LOW);
bootAnim();
switchPage(PAGE_MONITOR);
wifiInit();
}
void loop() {
serialPoll(); wifiHandle(); ntpCheck();
encKey(); encRot(); clickPoll(); updateTime();
controlHumidifier(); timerTick();
serialWatchPoll(); ledLoop();
// 每2秒读取DHT11并刷新OLED
}逻辑结构：setup()顺序初始化各模块：串口→SPI总线→OLED→传感器→继电器→开机动画→默认页面→WiFi。loop()采用平铺轮询结构，每个周期依次调用所有模块的tick函数，各模块内部通过millis()时间戳自行判断是否到了执行时机，模块之间无调用依赖。传感器读取和屏幕刷新由loop()尾部的2秒间隔判断分支统一触发。
三模式加湿器控制（control.cpp）

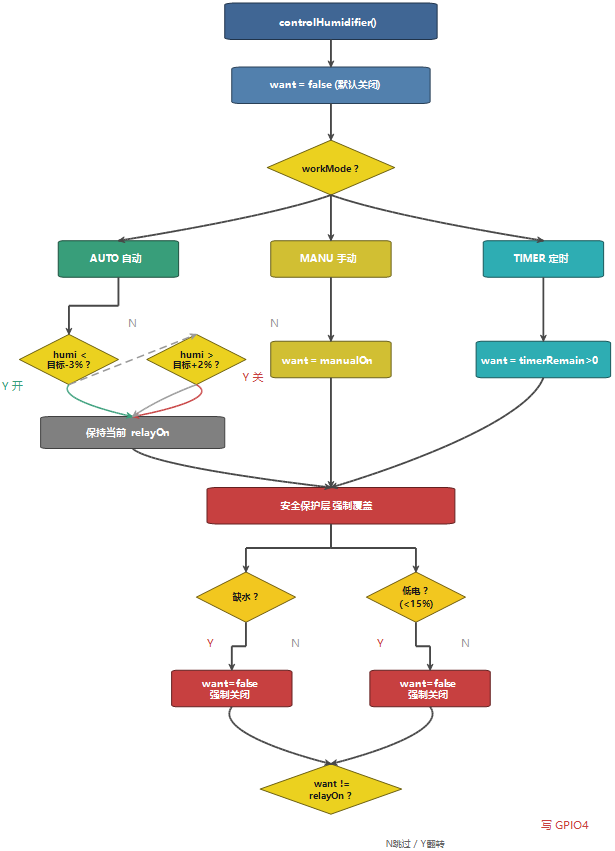

图 4三模式加湿器控制逻辑
void controlHumidifier() {
bool want = false;
switch (workMode) {
case MODE_AUTO: // 带迟滞：湿度<目标-3%开启，>目标+2%关闭
if (humi < targHumi - 3) want = true;
else if (humi > targHumi + 2) want = false;
else want = relayOn;
break;
case MODE_MANU: want = manualOn; break;
case MODE_TIMER: want = timerRemainSec > 0; break;
}
if (waterLack || lowBatWarn) want = false; // 缺水/低电强制关闭
if (want != relayOn) {
relayOn = want;
digitalWrite(RELAY_PIN, want ? HIGH : LOW);
ledFlash();
}
}逻辑结构：两级决策。第一级：根据workMode分支计算加湿需求——AUTO走三段if-else迟滞窗（低于下限→开/高于上限→关/窗内→保持），MANU直接取manualOn，TIMER判断timerRemainSec>0。第二级：安全保护——waterLack或lowBatWarn为真时强制覆盖want=false。最后仅当want!=relayOn时才操作继电器，避免冗余翻转。
编码器按键（control.cpp）
void controlHumidifier() {
bool want = false;
switch (workMode) {
case MODE_AUTO: // 带迟滞：湿度<目标-3%开启，>目标+2%关闭
if (humi < targHumi - 3) want = true;
else if (humi > targHumi + 2) want = false;
else want = relayOn;
break;
case MODE_MANU: want = manualOn; break;
case MODE_TIMER: want = timerRemainSec > 0; break;
}
if (waterLack || lowBatWarn) want = false; // 缺水/低电强制关闭
if (want != relayOn) {
relayOn = want;
digitalWrite(RELAY_PIN, want ? HIGH : LOW);
ledFlash();
}
}逻辑结构：encKey()在按键释放时执行，以按下时长>800ms为界分长按/短按。长按直接执行；短按不立即执行，转由clickPoll()在loop()中轮询——等待300ms，若期间无第二次按下（即非双击），才执行单击逻辑。双击由300ms窗口内第二次encKey()触发，在短按分支内通过pendingClick和clickCount联合判断。子页（HUMISET/TIMER）无单击/双击概念，长短按分别对应保存和放弃。
OLED顶部状态栏（display.cpp）
图 5OLED顶部状态栏逻辑图
void encKey() {
// ...消抖后判断按键释放
bool isLong = (now - keyDownAt > 800); // >800ms长按
if (currPage == PAGE_MONITOR) {
if (isLong) {
// 长按：AUTO→编辑目标湿度 TIMER→编辑定时 MANU→翻转电池监控
switch (workMode) { /*...*/ }
} else {
// 短按：延迟300ms确认（区分单击/双击）
pendingClick = true; pendingClickAt = now;
}
} else {
switchPage(PAGE_MONITOR); // 子页：长按保存/短按放弃
}
}
void clickPoll() {
if (!pendingClick || millis() - pendingClickAt < 300) return;
pendingClick = false;
workMode = (workMode + 1) % 3; // 单击：MANU→AUTO→TIMER循环切换
drawTopBar(); drawMonitorData(); drawBotTip();
}逻辑结构：先清空96×10顶部区域，然后按固定x坐标分5个区域顺序绘制。区域1采用if-else优先级链：缺水/低电→红色"!"并短路跳过后续；WiFi开启→青色"W"。后续区域无分支依赖，按固定布局直接绘制模式字母、时间字符串、继电器指示方块、电池图标。

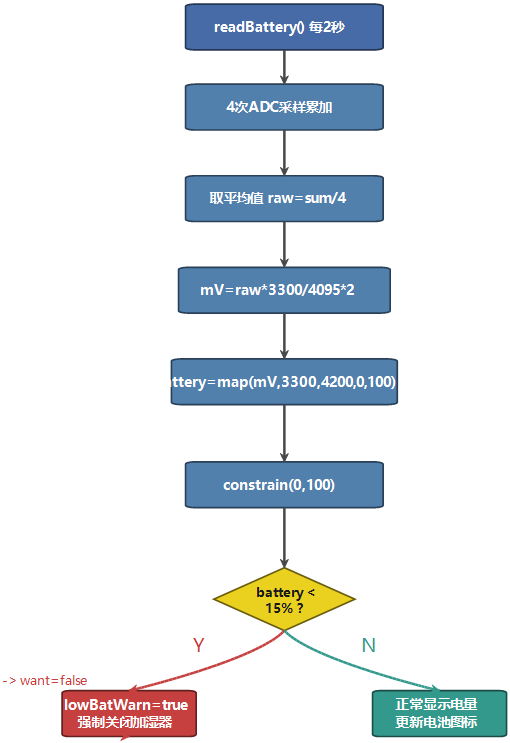

电池检测（hardware.cpp）
void readBattery() {
long sum = 0;
for (int i = 0; i < 4; i++) sum += analogRead(A0);
int raw = (int)(sum / 4);
long mv = (long)raw * 3300 / 4095 * 2; // mV=raw×3.3V/4095×2分压
battery = constrain(map(mv, 3300, 4200, 0, 100), 0L, 100L);
lowBatWarn = (battery < 15);
}逻辑结构：四步流水线：①4次ADC采样累加取算术平均，消除随机噪声；②将12位ADC值换算为实际电压（raw×3.3V/4095得到分压点电压，×2还原电池端电压）；③将电压线性映射到0~100%并钳位边界；④与阈值15%比较，设置低电警告布尔标志。调用方由loop()中2秒定时器触发，且受batteryMonitorOn开关控制。
Web API路由（wifiweb.cpp）

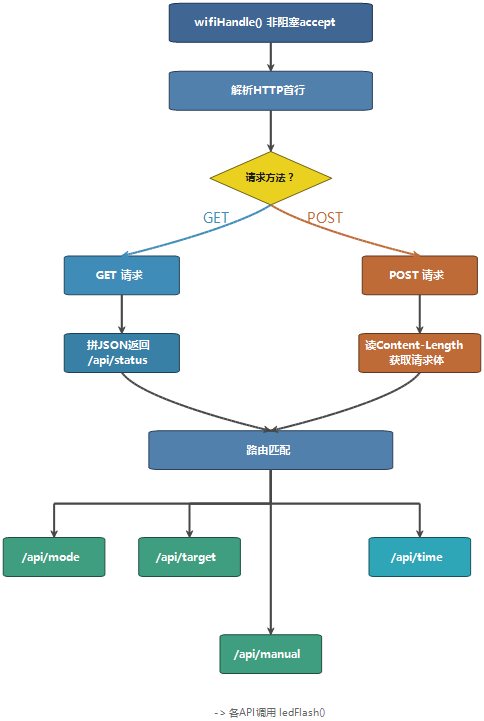

图 6Web API路由逻辑图
// 页面内嵌HTML（PROGMEM存储，节省RAM）
static const char INDEX_HTML[] PROGMEM = R"raw(
<!DOCTYPE html>...完整仪表盘HTML/CSS/JS...
)raw";
// RESTful API路由
if (path == "/api/mode") { /*设置工作模式*/ }
if (path == "/api/target") { targHumi = parse(body); ledFlash(); }
if (path == "/api/manual") { manualOn = parse(body); ledFlash(); }
if (path == "/api/timer") { timerSetMin = parse(body); ledFlash(); }
if (path == "/api/time") { currentHour/Minute = parse(body); ledFlash(); }
// AP模式启动
WiFi.mode(WIFI_AP_STA);
WiFi.softAP("SmartHumidifier", "12345678", 1);
// NTP校时（STA联网后每小时一次）
configTime(28800, 0, "ntp.aliyun.com", "pool.ntp.org");
if (getLocalTime(&ti, 1500)) { currentHour = ti.tm_hour; ... }逻辑结构：wifiInit()启动AP+STA双模式——AP供手机直连，STA从NVS读取已保存凭据自动连接路由器。wifiHandle()在每个loop周期以非阻塞方式accept()客户端连接，解析首行HTTP请求获取方法和路径，按路径字符串匹配路由到对应处理分支。GET请求直接拼JSON返回；POST请求先读Content-Length取body，再解析参数写入全局变量。ntpCheck()仅在staConnected为真时执行，首次配置NTP服务器，之后每小时调用getLocalTime()同步一次。Web页面内嵌的autoSync()函数在浏览器加载时以new Date()获取手机时间直接POST到/api/time，无需NTP。

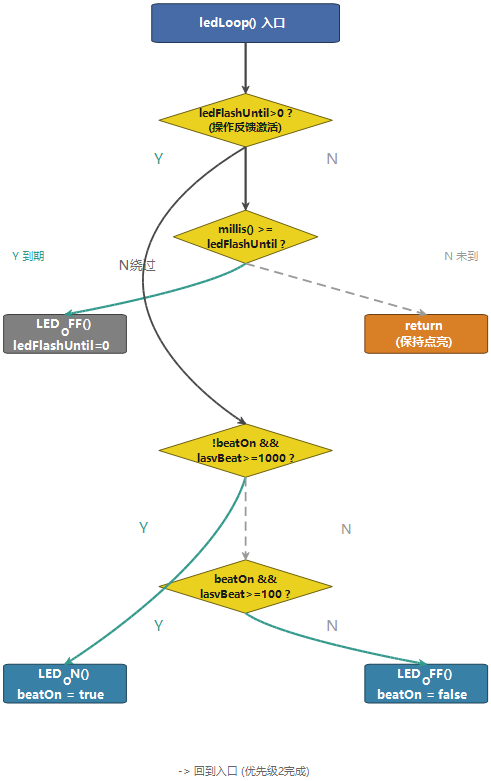

LED操作反馈+心跳（control.cpp）
unsigned long ledFlashUntil = 0;
void ledFlash() {
LED_ON(); // WS2812红色亮度10/255
ledFlashUntil = millis() + 1000;
}
void ledLoop() {
if (ledFlashUntil > 0) { // 优先级1：操作反馈（亮1秒）
if (millis() >= ledFlashUntil) { LED_OFF(); ledFlashUntil = 0; }
return;
}
// 优先级2：心跳（每秒亮100ms）
if (!beatOn && now - lastBeat >= 1000UL) { LED_ON(); beatOn = true; }
else if (beatOn && now - lastBeat >= 100UL) { LED_OFF(); beatOn = false; lastBeat = now; }
}逻辑结构：ledFlashUntil是唯一的状态变量（>0表示操作反馈激活中）。ledFlash()仅做两件事：点亮LED并设定到期时间戳。ledLoop()内部是两级优先级状态机：第一级检查ledFlashUntil——到期则熄灯清零，未到期则return短路跳过心跳；第二级用心跳标志beatOn做二相切换——灭态等1000ms后亮，亮态等100ms后灭，形成每秒100ms脉冲。全系统25+个操作点统一调用ledFlash()，不需要各自管理LED状态。
串口命令（serialcmd.cpp）
void serialPoll() {
// 自动识别"12:30"格式校时
if (parseTime(line, h, m)) { currentHour = h; currentMinute = m; ledFlash(); return; }
if (cmd == "STATUS") { printStatus(); } // 查询全部状态
if (cmd == "MODE") { workMode = ... } // AUTO/MANU/TIMER
if (cmd == "TARGET") { targHumi = ... } // 20~90
if (cmd == "TIMER") { timerSetMin = ... } // 0~180
if (cmd == "SIM") { /*TEMP/HUMI/BAT/WATER/LOWBAT传感器模拟注入*/ }
}逻辑结构：三步流水线。
第1步：检查输入是否纯HH:MM格式（无空格），是则直接校时返回。
第2步：转大写，以首个空格为界拆出cmd和arg两部分。
第3步：cmd字符串匹配分发——无参数命令（STATUS/HELP/INFO/TEMP/HUMI/BAT/WATCH）直接执行后返回；带参数命令（PAGE/MODE/TARGET/TIMER/MANUAL/RELAY/TIME）解析arg后写入全局变量；SIM命令再二次拆分arg为sub（TEMP/HUMI/BAT/WATER/LOWBAT/OFF）和val，对应注入模拟数据。所有控制类命令执行后均调用ledFlash()。
系统调试与测试
调试过程
串口控制说明
--- 查看 ---
STATUS 打印全部系统状态
TEMP 读取当前温度
HUMI 读取当前湿度
BAT 读取当前电量
INFO 显示固件版本信息
--- 控制 ---
PAGE 1 切换到温湿度监控页
PAGE 2 切换到湿度设定页
PAGE 3 切换到倒计时页
MODE AUTO 切换为自动模式
MODE MANU 切换为手动模式
MODE TIMER 切换为定时模式
TARGET 20~90 设置目标湿度（%）
TIMER 0~180 设置定时分钟数
START 启动定时器
STOP 停止定时器
MANUAL ON 手动开启加湿
MANUAL OFF 手动关闭加湿
RELAY ON 强制开启继电器（调试）
RELAY OFF 强制关闭继电器（调试）
TIME 12:30 设置系统时间（直接发12:30也可）
--- 模拟注入 ---
SIM TEMP 25 模拟温度 25C
SIM HUMI 60 模拟湿度 60%
SIM BAT 80 模拟电量 80%
SIM WATER ON 模拟缺水
SIM WATER OFF 取消缺水模拟
SIM LOWBAT ON 模拟低电量警告
SIM LOWBAT OFF 取消低电警告
SIM OFF 退出模拟，恢复真实传感器
--- 监控 ---
WATCH 每2秒自动打印状态（再发关闭）
OLED屏幕调试
目的：验证SSD1331 OLED屏幕接线正确、显示正常，为后续所有界面开发奠定基础。屏幕是所有交互的视觉核心，务必在此步确认色彩、分辨率、SPI通信三者均无问题。
操作：
- 按引脚表连接OLED模块：
- Arduino IDE → 工具 → 管理库 → 搜索并安装"Adafruit SSD1331"及"Adafruit GFX"。
- 上传色彩测试程序：全屏流动显示浅蓝色界面，每个循环停留500ms，循环显示。
观察要点：
颜色是否为渐变色
是否全黑无漏光（在暗室中观察更明显）。
- 上传文字，图形测试程序：size=1字体显示"Hello"，在(6,38)处显示"ESP32-S3"等。
观察：
- 圆是否为正圆（非椭圆）→ 判断分辨率比例是否正确（SSD1331为96×64，非正方形）；
- 文字笔画是否完整无虚线 → 判断SPI数据传输无误码。
预期结果：
- 圆形无畸变，矩形边框完整，文字清晰无缺线；
- 96×64全区域均能正常显示（四角无暗角，边缘无亮线）；
- 每次切换颜色时屏幕刷新流畅无闪烁。
遇到过的问题的：
- 屏幕完全不亮：用万用表测3V3→GND是否为3.3V（低于3.2V屏幕可能不工作）；测CS(GPIO21)是否为LOW（CS=LOW才选中屏幕器件）；
- 花屏/满屏彩点：重点查SDA(GPIO16)和SCL(GPIO15)是否接反——MOSI和SCK反接是花屏的头号原因；
- 颜色显示异常（红变绿/蓝变红等）：检查SSD1331初始化中的颜色模式，库默认RGB565，如果屏幕实际是BGR565则会颜色通道颠倒，需在构造函数后手动调用setColorMode()；显示有规律横纹/竖纹：RES(GPIO17)可能未正确复位，尝试在setup()中加digitalWrite(RES, LOW); delay(200); digitalWrite(RES, HIGH); delay(200);的硬件复位序列；
- SPI通信失败（屏幕一直黑屏无任何反应）：用逻辑分析仪或示波器测SCL引脚，应能观察到规律的时钟方波（约8MHz），若无时钟→SPI.begin()未正确执行；屏幕工作时有时无：检查杜邦线接触，SPI四线中SCL/SDA对接触最敏感。
-

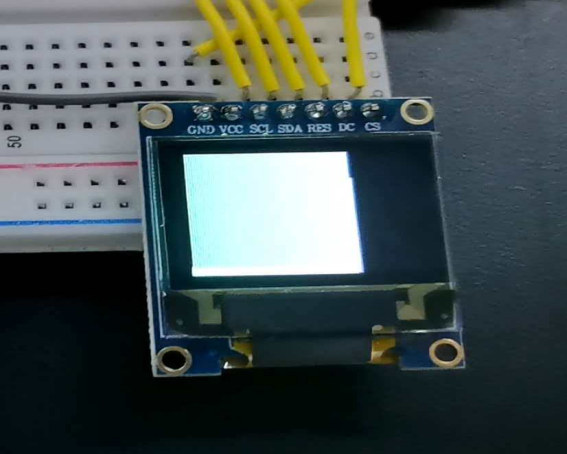

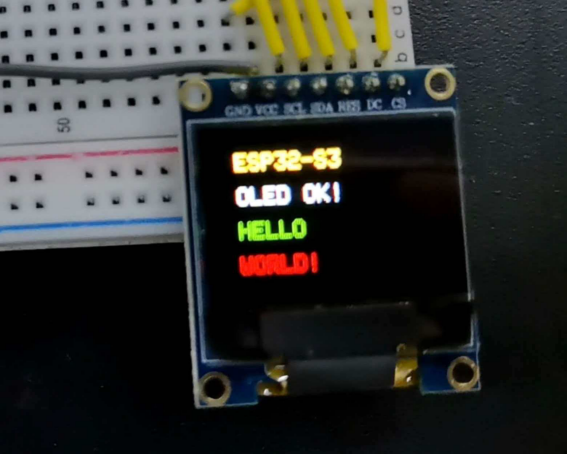

图 7图形文字测试
图 8颜色填充测试
DHT11温湿度传感器调试
目的：验证DHT11传感器通信正常、数据合理。DHT11是系统唯一的环境数据来源，其准确性直接影响加湿器自动控制的效果。
操作：
(1) 连接DHT11：DATA→GPIO8、VCC→3V3、GND→GND。
(2) Arduino IDE → 工具 → 管理库 → 搜索安装"DHT sensor library"（by Adafruit）。
(3) 上传测试程序，每2秒读取一次温湿度，串口打印格式如下。
(4) 人手测试升温：用拇指和食指捏住传感器白色塑料外壳中部（避开引脚，防止短路），
保持30秒不松手。串口温度应从25.x℃逐步升至28~30℃（人体手指温度约32℃，传导到传感器内部有一定热阻）。
(5) 哈气测试升湿：嘴距离传感器约5cm，深哈气3~5次。湿度应从45%左右迅速升至75%以上（哈气的相对湿度接近100%），随后在30~60秒内逐渐回落到环境湿度。
(6) 长时间稳定性测试：保持程序运行10分钟以上，观察数据是否有突然跳变或周期性。
预期结果：
常温下（25℃左右）温度读数20~30℃，湿度30~60%RH（视季节而定）；
捏住传感器后温度上升1~5℃（取决于捏合紧密程度、环境温度）；
哈气后湿度上升20%RH以上，最高可达85%~95%；
两次正常读取之间数值波动不超过±0.5℃，±2%RH；
10分钟内NaN出现次数不超过3次（DHT11单总线通信偶尔失败属正常现象）。
遇到的问题：
硬件参数未遇到问题，软件在调试WiFi时出现了单总线数据传送和WiFi传送并行，数据量过大卡死的情况，发生在后期。经查证前期的串口调式汇报数据会占用单行总线上传数据的时间，将两个数据传送的时间错开导致待后期整理优化代码才发现，后期通过延迟时间解决。
图7（DHT11传感器调试——串口数据输出截图，包含升温和哈气两段数据）
EC11旋转编码器调试
目的：验证编码器旋转方向识别、按键消抖、长按/双击识别。编码器是系统唯一的物理输入设备，识别准确性直接影响用户体验——按键误判会导致模式切换错乱，旋转丢步会导致参数调节不准。
操作：
(1) 连接编码器
(2) 上传测试程序，串口打印如下格式事件：
(3) 旋转测试（分三个速度段）：
(4) 按键测试：
遇到的问题：
旋转一格触发2~3次事件：消抖时间太短（DEBOUNCE=20ms），增大到30~40ms试试；或用示波器测CLK引脚波形——若一个定位点内出现多个脉冲，是编码器本身机械触点老化，更换编码器模块；
快速旋转丢步严重（10格只触发2~3次）：消抖时间太长（>50ms），减小到10~15ms；或loop()循环中执行了其他耗时操作导致来不及轮询CLK状态变化；
按键无反应：用万用表蜂鸣档测量SW和GND——按下时应导通。
不导通则编码器开关损坏；
导通但程序无反应→检查INPUT_PULLUP是否启用（pinMode(ENC_SW, INPUT_PULLUP)），按下时digitalRead(ENC_SW)是否返回LOW；
双击被误判为两次短按：DOUBLE_CLICK窗口（300ms）太短，可增大到350ms；
继电器控制测试
目的：验证继电器模块接线正确、吸合/断开控制正常。继电器直接控制加湿器雾化片的通断，
属于强电控制元件（虽然雾化片本身功耗不大），务必确认其在各种状态下行为可预测。
操作：
(1) 连接继电器模块：OUT→GPIO4、VCC→5V0、GND→GND。
(2) 上传测试程序：每2秒翻转GPIO4电平（高/低交替），串口打印"Relay: ON"和"Relay:
OFF"，WS2812 LED同时闪烁反馈。
(3) 万用表验证（关键步骤）：
(5) 连续切换测试：让程序连续快速翻转GPIO4 50次（间隔200ms），确认每一次都稳定切换
电池检测校准
目的：验证分压电路和ADC采样正确，校准电压-电量映射关系。电池电量检测是低电保护功能
的基础，映射精度直接影响用户对电量的判断。
操作：
(1) 搭建分压电路（面包板）：两个10kΩ电阻（色环：棕黑橙金）串联，上端接可调电源正极（模拟电池正极），中间抽头接GPIO1(A0)，下端接可调电源负极/GND。
原理：电池电压（假设4.0V）经过两个10kΩ电阻分压，中点电压 = 4.0V × 10/(10+10)= 2.0V，落入ADC 0~3.3V安全范围。
(2) 可调电源设置5个测试点依次输出：3.20V、3.50V、3.70V、4.00V、4.20V。
这5个点覆盖了锂聚合物电池从过放保护临界电压（约3.2V）到满电终止电压（4.2V）的完整区间。3.7V为标称电压（即电池铭牌上标的"3.7V"）。
(3) 上传测试程序：每2秒读取一次ADC，执行以下换算后串口打印。
换算公式：mv = raw × 3300 / 4095 × 2（分压比1/2）；
battery = map(mv, 3300, 4200, 0, 100)；lowBatWarn = battery < 15。
(4) 每个测试点稳定后记录至少3组RAW和BAT数据，计算均值和偏差。
校准说明：
分压比理论值为1/2，但电阻实际阻值有±5%误差（10kΩ ±500Ω），可能导致系统偏差。若MV计算值在多个电压点都偏高或偏低约同一比率，说明分压比并非精确1/2，需要修正代码中"×2"的系数。校准方法：用万用表实测两个分压电阻的实际阻值（记为R1和R2），修正分压比 =(R1+R2)/R2。例如实测R1=10.2kΩ、R2=9.8kΩ，实际分压比=20000/9800≈2.0408，代码中将"×2"改为"×2.0408"即可消除系统误差。
ADC本身有噪声（±5~10 LSB约±4~8mV），代码中已通过4次采样取均值来压制。
系统联调
目的：加载完整程序，验证全部功能模块协同工作。前6步已验证各模块独立正确，本步检验
模块间的相互影响（如WiFi开启时ADC2不可用、SPI与GPIO矩阵映射的时序冲突等）。
操作：
(1) 确认全部硬件已按引脚表正确连接：
OLED（SCL=15/SDA=16/RES=17/DC=18/CS=21, VCC=3V3）
DHT11（DATA=8, VCC=3V3）
编码器（CLK=5/DT=6/SW=7, VCC=3V3）
继电器（OUT=4, VCC=5V0）
电池检测（ADC=GPIO1/A0, 通过面包板分压电路）
板载WS2812 LED（GPIO48, 板载无需接线）
(2) 在Arduino IDE打开SmartHumidifier.ino，确认以下7个文件全部在工程标签页中：
(3) 上电观察开机流程——应完整经历以下四个阶段：
涟漪阶段（约1.5秒）：屏幕三个位置依次扩散同心圆涟漪，LED同步红色闪烁；
中心光晕（约0.5秒）：屏幕中心显示一个亮青色点，外围两层蓝色光晕圈；
逐字标题（约1.5秒）：字符"H-U-M-I-D-I-F-I-E-R"依次从左到右出现，类似打字机效果；
READY闪烁（约1秒）：屏幕显示"READY"，LED同步三次闪烁；
动画结束后进入MONITOR主界面。全程无花屏、无停顿、无重启。
(4) 逐项验证核心功能（以下操作按顺序执行，每项验证完后截图留档）：
[测试a] 模式切换（短按）：
从默认MANU开始，短按编码器 → 切换为AUTO（顶部栏显示绿色"A"，底部栏显示"OFF"）→ 再短按 → 切换为TIMER（显示青色"T"）→ 再短按 → 切回MANU（显示黄色"M"）。每次切换后底部栏文字同步变化。
[测试b] AUTO模式——湿度设定（长按+旋转+长按）：在AUTO模式下长按 → 进入HUMISET子页（当前湿度显示在"NOW:"行，目标湿度在"SET:"行红色显示）。旋转编码器，目标湿度从25逐步调至60。观察数值变化流畅无跳跃。长按保存 → 返回MONITOR主界面，底部栏目标湿度更新为60%。
[测试c] TIMER模式——定时设定与启动停止（长按+旋转+双击）：在TIMER模式下长按 → 进入定时设定页。旋转编码器设置定时为30分钟。长按保存。
双击编码器启动倒计时 → 顶部栏模式字母位置显示绿色">"（表示定时运行中）底部栏显示"01:00"并开始每秒递减"00:59"→"00:58"→...。再次双击停止 → ">"消失，底部栏切换为当前模式的状态文字。倒计时归零→自动切回原模式。
[测试d] MANU模式——手动开关（双击）：
在MANU模式下双击编码器 → 顶部栏继电器指示灯（绿色5×5方块）亮起、底部栏显示"ON"、同时能听到继电器"咔"的吸合声。再次双击 → 指示灯灭、显示"OFF"。
(5) 无线功能测试（WiFi AP + Web控制台）：
① 手机上打开WiFi列表，应搜索到"SmartHumidifier"热点；
② 连接热点（密码12345678）；
③ 手机浏览器打开 http://192.168.4.1 → 应出现仪表盘页面（深色背景、青色标
题"SMART HUMIDIFIER"）；
④ 页面顶部温湿度卡片应与OLED显示一致（误差<2秒同步延迟）；
⑤ 点击"AUTO"按钮 → OLED模式切换为AUTO，手机页面模式按钮同步点亮；
⑥ 拖动湿度滑块到80% → 点击保存 → OLED目标湿度同步变为80%；
⑦ 设置定时15分钟并点击"启动" → OLED切换到TIMER模式并开始倒计时；
⑧ 点击"校时"按钮 → OLED顶部时间应更新为手机当前时间。
遇到的问题：
开机动画卡在某一帧不动 → 检查loop()中各模块轮询频率。如动画帧用delay()阻塞了主循环，会导致WiFi/编码器处理延迟积累。bootAnim()中已使用非阻塞delay；
WiFi热点搜不到 → 检查WiFi.mode(WIFI_AP_STA)是否调用成功；串口查看WiFi AP启动日志（wifiInit()会打印IP地址）。若串口无WiFi日志→WiFi库初始化失败，排查PSRAM配置（Tools → PSRAM → "OPI PSRAM"）；
Web页面打开但数据不更新 → 检查JS中的autoSync()和setInterval(X, 2000)是否正常执行；浏览器控制台(F12)查看是否有CORS跨域错误；
总结与展望
设计成果总结
本项目成功设计并实现了一款基于ESP32-S3的便携式智能加湿器控制系统。硬件方面，选用了高性价比的DHT11传感器、SSD1331彩色OLED和EC11编码器，并合理设计了SPI、单总线及ADC接口电路。软件方面，采用模块化设计，实现了自动恒湿、手动控制、定时关闭三种实用工作模式，并配备了低电/缺水多重安全保护。系统交互逻辑清晰，界面信息丰富，所有功能均通过一个编码器完成操作，用户体验良好。此外，系统集成了WiFi热点与Web控制台，支持手机浏览器远程操控，并通过WS2812 LED实现操作反馈与心跳显示，提升了交互体验。该设计方案硬件简单、控制精确，满足了便携式恒湿控制的应用需求。
存在问题
1.传感器精度：DHT11传感器的标称精度相对较低（湿度±5%RH，温度±2℃），在极端环境下可能与实际值存在偏差，影响恒湿控制的准确性。
2.缺水检测缺失：当前代码中缺水标志waterLack为静态变量，未接入实际缺水检测电路，安全保护功能不完整。
3.低功耗优化：当前系统持续全速运行且屏幕常亮，未实现休眠和省电模式，对电池续航不够友好。
改进方向
1.升级传感器：将DHT11更换为精度更高的DHT22（±2%RH）或AHT20（±2%RH，±0.3℃），提升环境数据采集的准确性。
2.完善缺水检测：增加一个水位探针接至GPIO的ADC或数字输入，实际检测水箱是否缺水，并与软件联动实现自动停机保护。
3.增加低功耗设计：利用ESP32-S3的深度睡眠模式，通过编码器按键唤醒，定时唤醒读取传感器并更新数据，延长电池使用时间。
4.增加BLE蓝牙控制（规划中）：利用ESP32-S3内置BLE功能，设计GATT服务端，可通过手机蓝牙调节目标湿度、工作模式、手动开关等参数，实现无网环境下的近距离无线控制。
操作手册
整机只有一个EC11旋转编码器（含按键），所有功能通过旋转和按压组合完成。
=== 基本操作 ===
- 旋转编码器：在湿度设定页 / 定时设定页调节参数值。
- 短按按键（<0.8秒）：
· 在主界面 → 循环切换模式（MANU → AUTO → TIMER → MANU）
· 在子界面 → 放弃修改，返回主界面
- 长按按键（>0.8秒）：
· AUTO模式下 → 进入湿度设定页，旋转调节目标湿度，长按保存
· TIMER模式下 → 进入定时设定页，旋转调节分钟，长按保存
· MANU模式下 → 翻转电池电量监控开关
- 双击按键（0.3秒内连按两次）：
· MANU模式下 → 翻转手动加湿器开关（ON/OFF）
· TIMER模式下 → 启动 / 停止倒计时
=== 开机与默认状态 ===
- USB-C供电后自动开机，OLED显示开机动画（涟漪→光晕→HUMIDIFIER逐字显示→READY闪烁）。
- 默认进入手动模式（MANU），默认目标湿度25%RH，加湿器默认关闭。
=== 自动恒湿模式（AUTO）===
1. 短按编码器切换到AUTO模式（顶部栏显示绿色"A"）。
2. 长按编码器进入湿度设定页，旋转调节目标湿度（范围20%~90%），再次长按保存并返回主界面。
3. 系统自动控制：当环境湿度低于目标值-3%时自动开启加湿，当湿度高于目标值+2%时自动停止加湿，中间区间内保持当前状态（迟滞控制，避免频繁启停）。
4. 底部栏显示继电器当前状态（ON/OFF）。
=== 手动模式（MANU）===
1. 短按编码器切换到MANU模式（顶部栏显示黄色"M"）。
2. 双击编码器翻转加湿器开关（ON/OFF），底部栏同步显示当前状态。
3. MANU模式下长按编码器可翻转电池电量监控开关（关闭后不再检测低电）。
=== 定时模式（TIMER）===
1. 短按编码器切换到TIMER模式（顶部栏显示青色"T"）。
2. 长按编码器进入定时设定页，旋转调节倒计时分钟（范围0~180分钟），再次长按保存。
3. 双击编码器启动倒计时，顶部栏显示绿色">"表示运行中，底部栏显示剩余时间（M:SS格式）。
4. 倒计时运行期间，再次双击可提前停止，恢复之前的工作模式。
5. 倒计时归零后自动切回之前的工作模式，屏幕即时切换。
=== WiFi无线控制 ===
1. 系统开机后自动创建WiFi热点"SmartHumidifier"，密码"12345678"。
2. 用手机连接该热点，浏览器打开地址"192.168.4.1"，即可进入仪表盘页面。
3. 在仪表盘上可查看实时温湿度、电量、工作状态，并远程切换模式、设置参数、控制开关。
4. 页面每2秒自动刷新状态，打开页面时自动同步手机时间。
5. 点击"配网设置"可让设备连接家中路由器，连接后自动通过NTP网络授时。
=== 串口命令 ===
通过USB连接电脑，使用串口工具（波特率115200）发送命令：
- STATUS：查看全部状态
- MODE AUTO/MANU/TIMER：切换工作模式
- TARGET 20~90：设置目标湿度
- TIMER 0~180：设置定时分钟
- MANUAL ON/OFF：手动开关控制
- TIME HH:MM：校时（也可直接输入如"12:30"）
- HELP：查看完整命令列表
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
18
0- 0
已为社区贡献1条内容
所有评论(0)
