零知派ESP32——ULN2003AN驱动28BYJ-48步进电机控制系统

lingzhilab

459人浏览 · 2026-05-21 17:52:19

lingzhilab · 2026-05-21 17:52:19 发布

项目概述

本项目基于零知派ESP32开发了一套完整的步进电机智能控制系统，通过电位器实现精确的速度控制，按键控制方向切换，并配备1.3寸TFT显示屏实时显示系统状态。系统采用ULN2003AN驱动芯片控制28BYJ-48步进电机，实现了平滑的速度调节和精准的位置控制。

项目亮点

① 自动识别电位器有效电压范围（3.4V-4.0V），实现线性速度映射
② 采用状态机设计，确保按键响应稳定可靠
③ 1.3寸TFT显示屏提供丰富的状态信息显示
④ 指数曲线速度映射算法，低速控制更精准

项目难点及解决方案

问题描述：电位器在3.4-4.0V范围内电机才转动

解决方案：

实现电压范围重新映射算法，通过校准参数自适应不同电位器特性

问题描述：28BYJ-48步进电机在低速时扭矩不足

解决方案：

设置最小启动速度(MIN_SPEED)，并采用指数曲线速度映射

一、硬件系统设计

1.1 器件清单

规格型号	数量	备注
零知派ESP32	1	零知派ESP32-WROOM-32
28BYJ-48	1	5V减速步进电机
ULN2003AN驱动板	1	达林顿管阵列驱动
1.3寸TFT LCD (ST7789)	1	240×240分辨率
10KΩ旋转电位器	1	线性电位器
6×6mm轻触开关	1	常开型
杜邦线	若干	母对母、母对公
零知派ESP32扩展板	1	零知派ESP32通用扩展板

1.2 接线方案

根据代码定义进行以下接线操作、如需定义为其他引脚请自行修改代码：

（1）电机驱动部分接线

零知派ESP32引脚	ULN2003AN驱动板	28BYJ-48步进电机	功能
33	IN1	/	电机控制
25	IN2	/	电机控制
26	IN3	/	电机控制
27	IN4	/	电机控制
/	排线连接	排线连接	电机驱动
5V(外部)	+	/	电机电源
GND	-	/	电机地线

（2）ST7789显示屏接线

零知派ESP32引脚	ST7789引脚	功能
3.3V	VCC	电源
GND	GND	地
15	CS	片选
13	DC	数据/命令控制
4	RES	复位
23	SDA	SPI数据线
18	SCL	SPI时钟线

（3）电机操作部分接线

零知派增强板引脚	电位器	按键	功能
5V	左侧引脚	/	供电
GND	右侧引脚	/	地线
34	中间引脚	/	信号输入
12	/	高电平一端	信号输入，内部上拉

ps：电机需要消耗大量电力，最好直接从外部 5V 电源供电

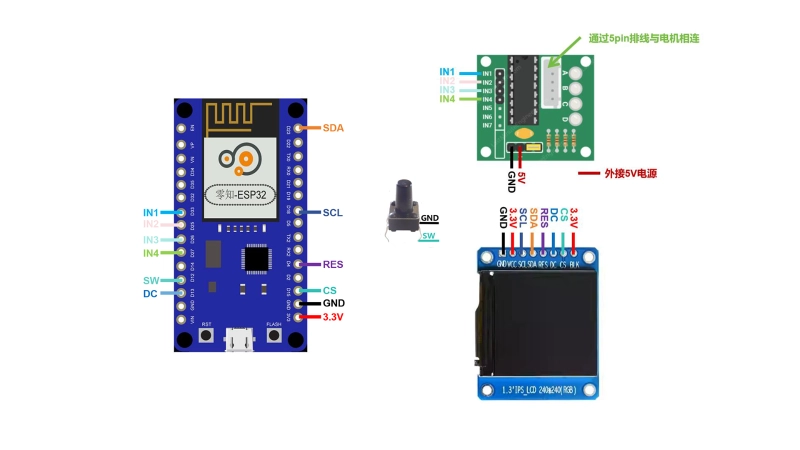

1.3 硬件连接图

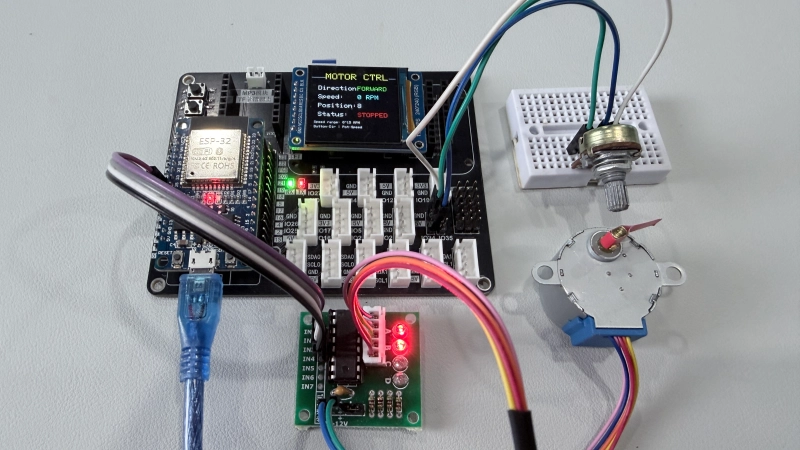

1.4 实物接线图

二、软件架构设计

2.1 库文件及初始化

// 主要库文件引入
#include <Stepper.h>
#include <TFT_eSPI.h>

#define BUTTON_PIN 12  // 按键引脚（内部上拉）
#define POT_PIN 34    // 电位器模拟输入

2.2 电压校准算法

// 电压校准参数 - 关键创新点
#define POT_MIN_VOLTAGE 3.4  // 电机启动最小电压
#define POT_MAX_VOLTAGE 4.0  // 电机最大速度电压

2.3 状态机按键处理

// 按键状态枚举
enum ButtonState { IDLE, PRESSED, DEBOUNCING };
ButtonState buttonState = IDLE;

void handleButton() {
    int reading = digitalRead(BUTTON_PIN);
    switch (buttonState) {
        case IDLE:
            if (reading== LOW) {
                buttonState = DEBOUNCING;
                lastButtonTime = millis();
            }
            break;
        // ... 状态处理逻辑
    }
}

2.4 电位器模拟值处理

void handlePotentiometer() {
  int potValue = analogRead(POT_PIN);

  if (abs(potValue - lastPotValue) > 5) {
    lastPotValue = potValue;

    // 线性映射到 0~15 RPM
    targetSpeed = map(potValue, 0, ADC_RESOLUTION, MIN_SPEED, MAX_SPEED);
    targetSpeed = constrain(targetSpeed, MIN_SPEED, MAX_SPEED);

    // 速度变化时立即更新 Stepper
    if (targetSpeed != currentSpeed) {
      currentSpeed = targetSpeed;
      if (currentSpeed > 0) {
        myStepper.setSpeed(currentSpeed);
      }
      updateSpeedDisplay();

      if (DEBUG_MODE) {
        Serial.print("Speed: "); Serial.print(currentSpeed); Serial.println(" RPM");
      }
    }
  }
}

如图所示，步进电机控制系统的工作流程图

三、操作过程及展示

3.1 系统连接

将ULN2003AN驱动板接入5~12V外部电源，连接28BYJ-48电机到驱动板输出端，按照接线表连接零知派ESP32开发板与各模块，确保所有电源正确连接后上电

3.2 校准测试

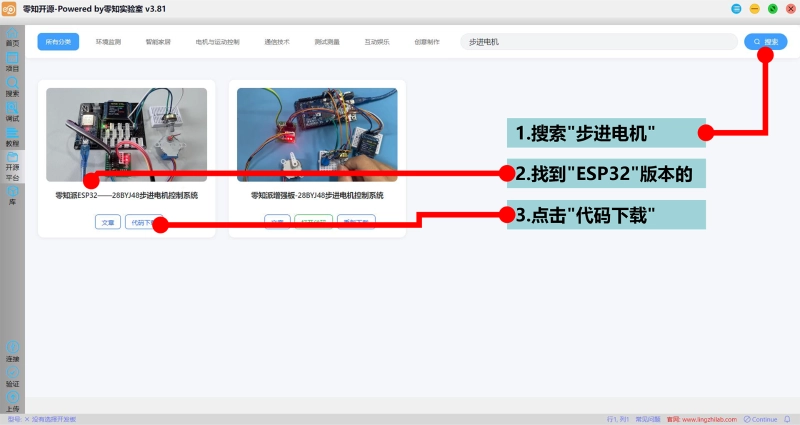

（1）开源平台-输入步进电机并搜索-代码下载自动打开

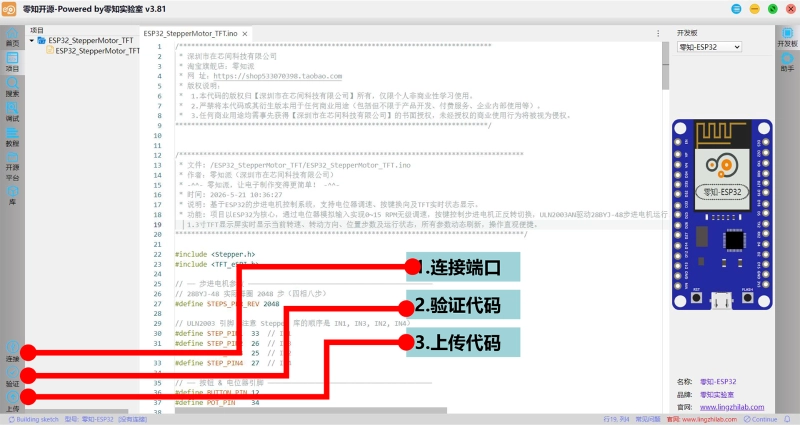

（2）连接-验证-上传

（3）旋转电位器，观察电机响应

（4）根据实际电压范围调整校准参数

（5）测试按键功能，确认方向切换正常

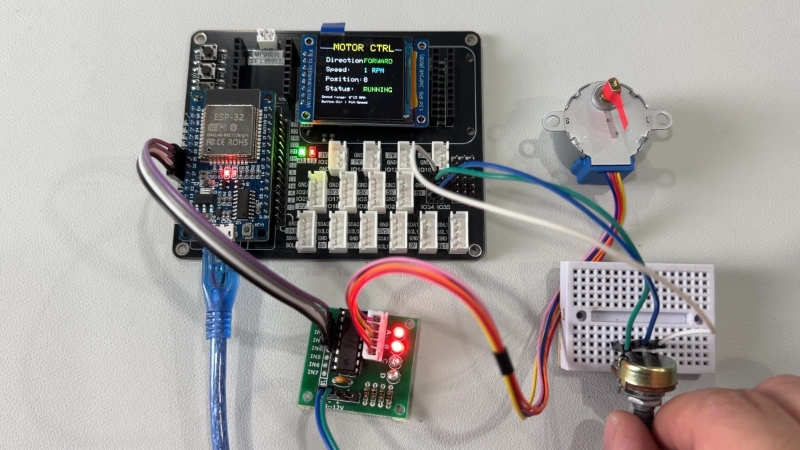

3.3 视频演示验证

ESP32驱动28BYJ-48步进电机控制系统

缓慢旋转电位器，观察速度线性增加。按下按键，验证方向切换功能。电位器逆时针旋转到底，确认电机停止

四、控制系统模块详解

4.1 ULN2003AN驱动芯片

（1）功能说明

ULN2003AN是高压大电流达林顿晶体管阵列，包含7个NPN达林顿对管，每个可驱动500mA和50V负载。在本项目中用于驱动28BYJ-48步进电机的四相绕组。

该板具有四个控制输入接口和一个电源接口，还配备了一个与电机连接器相兼容的 Molex 连接器，可直接插入电机。同时，板上设有四个 LED，用于显示四条控制输入线上的活动状态，并且带有一个开 / 关跳线，以便在需要时禁用步进电机。

（2）工作流程

接收MCU发出的控制信号、通过达林顿管放大电流、驱动步进电机各相绕组、提供反向电动势保护二极管

4.2 28BYJ-48步进电机

（1）工作原理

基于齿轮与电磁铁的协同作用，通过一次推动轮子一个 “步” 来实现运动

向线圈发送高脉冲时，线圈会通电，进而吸引最靠近齿轮的齿，使电机以精确且固定的角度增量（即步长）旋转。其 360 度旋转的步数取决于齿轮上的齿数

(2)引脚排列

28BYJ-48 步进电机有五根线。引脚排列如下：

28BYJ-48 包含两个线圈，每个线圈都设有一个中心抽头，这两个中心抽头在电机内部相连，并通过红线引出。

而线圈的一端与中心抽头共同构成一相，所以 28BYJ-48 总共有四相：

红线始终拉高，因此当另一根引线拉低时，该相通电。

仅当各相按称为步进顺序的逻辑顺序通电时，步进电机才会旋转。

（3）齿轮减速比

依据数据表，28BYJ-48 步进电机在全步模式下运行时，每一步对应的旋转角度为 11.25°，由此可算出每完成 360° 旋转需要 32 步（360°÷11.25°=32）

该电机配备了 1/64 的减速齿轮组（实际减速比为 1/63.68395，不过在多数情况下，1/64 的近似值已能满足需求）。

这也就意味着，电机实际完成一圈旋转需要约 2038 步（32 步 / 转 ×63.68395≈2037.8864 步，近似为 2038 步）。

（4）能量消耗

28BYJ-48 步进电机的典型电流消耗约为 240mA。

由于其耗电量较大，因此建议直接采用外部 5V 电源供电，而非通过零知派ESP32开发板供电。

需要注意的是，即便处于静止状态，该电机也会消耗功率以维持当前位置。

（5）技术规格

工作电压	5VDC
工作电流	240mA（典型值）
相数	4
齿轮减速比	64:1
步距角	5.625°/64
频率	100赫兹
牵引扭矩	>34.3mN.m(120Hz)
自定位扭矩	>34.3mN.m
摩擦力矩	600-1200 克力·厘米
拉入扭矩	300 克力.厘米
