【OTA】手把手写BootLoader程序·通过串口IAP实现加载外部Flash芯片程序到STM32的A区
目录
1. 前提
前面我们已经实现了无OTA事件B区跳转到A区的操作：
下面我们来继续实现发生OTA事件以后，更新应用程序去A区程序。再次之前我们先搞清楚几个问题。
2. OTA 升级的 "控制大脑"
前面我们了解到 AT24C02 是一种可以实现掉电不丢失的存储器，可用于保存单片机运行时想要永久保存的数据信息。这里我们想了问什么不使用W25Q64或者内部Flash来进行存放呢？
那是因为EEPROM 的擦写寿命是100 万次，而 W25Q64 SPI Flash 是 10 万次，STM32 内部 Flash 仅 1 万次。OTA 升级需要频繁写入标志位，用 EEPROM 可以避免 Flash 过早损坏。
除此之外，EEPROM 的字节写是原子操作，即使写过程中掉电，也只会损坏正在写的那个字节，不会像 Flash 那样需要先擦除整个扇区（擦除过程中掉电会导致整个扇区数据丢失）。
我们通过 AT24C02 存放整个 OTA 系统的核心数据结构，存储了 Bootloader 判断是否需要升级的所有关键信息：
/*** OTA信息控制块结构体 ***/
typedef struct{
uint32_t OTA_flag;// OTA升级标志位，匹配OTA_SET_FLAG时触发升级
}OTA_InfoCB;
#define OTA_INFOCB_SIZE sizeof(OTA_InfoCB)//OTA信息控制块结构体的大小宏要想实现OTA的升级，我们需要知道新的程序固件的大小，这样我们就需要有个数据去记录新固件的总字节长度，让 Bootloader 知道确切的固件长度才能准确地从 W25Q64 拷贝到 STM32 内部 Flash，避免多拷贝或拷贝不足导致固件损坏。
typedef struct{
uint32_t OTA_flag; // OTA升级标志位，匹配OTA_SET_FLAG时触发升级
uint32_t Firelen[11]; // 0号成员对应OTA的大小
}OTA_InfoCB;
#define OTA_INFOCB_SIZE sizeof(OTA_InfoCB)这里为了方便后续拓展直接创成数组的形式，第0位用来存放 OTA 的大小，至于为什么是11。
我们知道M24C02 的页大小是 16 字节，一次最多可以连续写入 16 个字节，且页写比单字节写快 10 倍以上，同时减少了 I2C 总线的操作次数，提高了可靠性。而如果我们创成11，那么此时结构体大小：4 字节 (OTA_flag) + 4×11 字节 (Firelen) = 48 字节，48 ÷ 16 = 3 次页写操作，正好写完整个结构体。
然后来到 I2C_EEPROM.c 文件更改 EE_WriteOTAInfo() 函数，批量写入整个 OTA 控制块：
void EE_WriteOTAInfo(void)
{
uint8_t i;
uint8_t *wptr;
wptr = (uint8_t *)&OTA_Info;
for( i = 0; i < OTA_INFOCB_SIZE/16; i++)
{
EE_WriteBytes(wptr + i*16, i*16, 16);
EE_Delay(0x0FFFFF);
}
}一次写 16 字节（M24C02 页大小），循环 3 次写完 48 字节结构体，写入地址从 0 开始，每次加16，数据指针每次偏移 16 字节。
来到主函数验证一下：
int main(void)
{
LED_GPIO_Config();//LED引脚初始化
USARTx_DMA_Init();//串口初始化
I2C_Gpio_Config();//IIC初始化
SPI_FLASH_Init();//SPI初始化
// EE_Test();
uint8_t i = 0;
OTA_Info.OTA_flag = 0xFDFEFF01;
for(i = 0; i<11; i++)
{
OTA_Info.Firelen[i] = i;
}
EE_WriteOTAInfo();
EE_ReadOTAInfo();
printf("读取OTA信息成功，标志位: 0x%08X\r\n", OTA_Info.OTA_flag);
for(i = 0; i<11; i++)
{
printf("%x\r\n", OTA_Info.Firelen[i]);
}
BootLoader_Branch();
while(1)
{
}

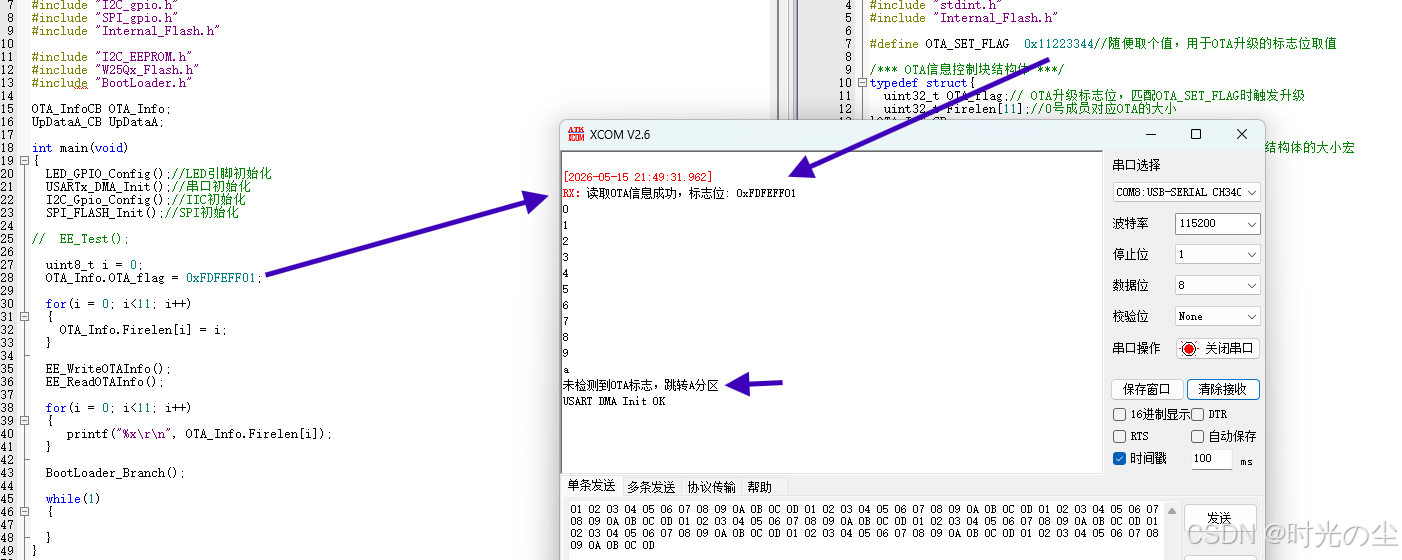

}可以看到由于我们此时OTA升级的标志位不同，因此未检测到标志位，不进行更新直接跳转A分区，执行A分区程序：

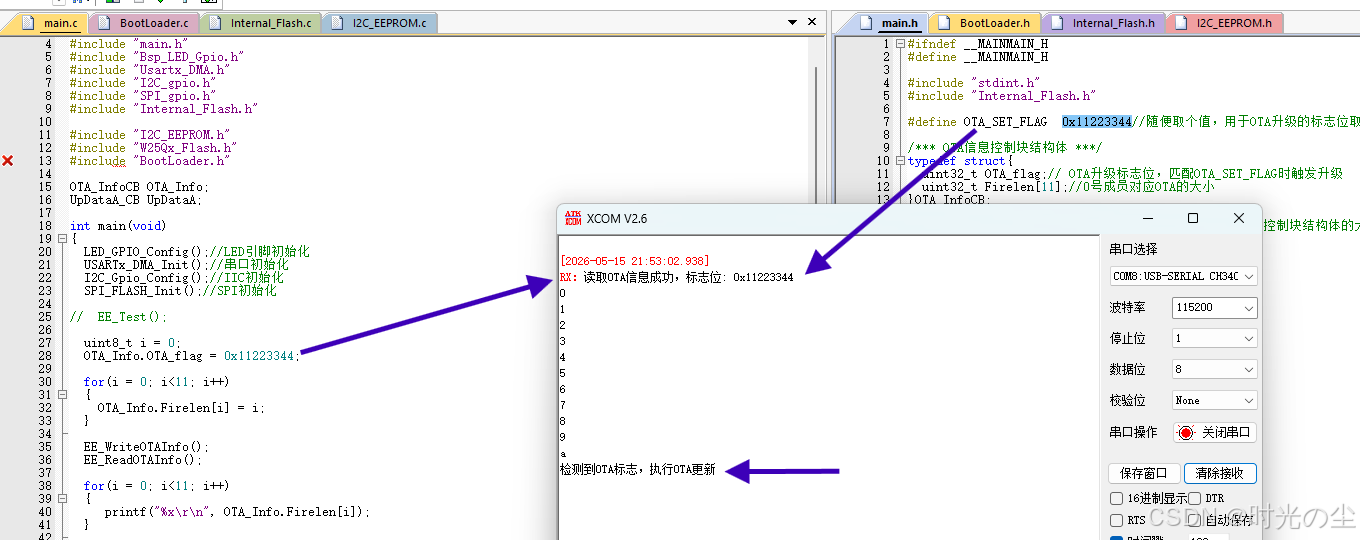

并且也成功写入了 OTA 结构体数据 0~a 共11个数据，我们将标志位改为一样：

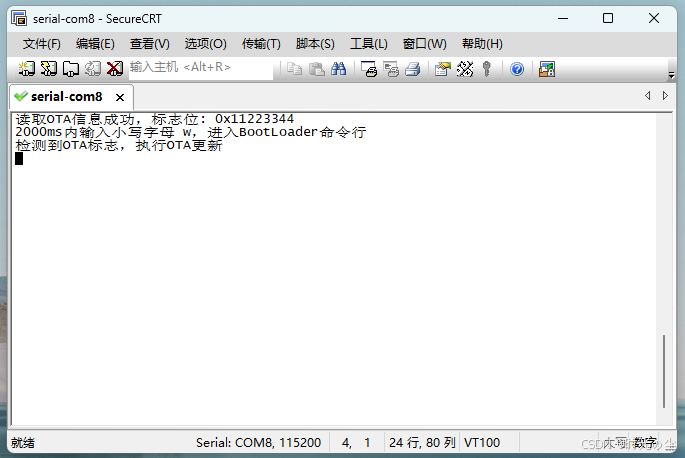

可以发现执行OTA更新，只是这里我们还没有写更新后的操作，所以只打印了一条数据，下面我们来进行后续操作。
后续没完成一小部分代码，就会将当前完成功能代码贴出来，方便验证。
验证代码：
之后我们想要实现通过串口去实现OTA事件的执行。
3. 如何进入串口命令行
首先我们先设计一下命令行的菜单，也就是我们之后想要完成什么样的功能：
void BootLoader_Info(void)
{
printf("\r\n");
printf("[1]擦除A区\r\n");
printf("[2]串口IAP下载A区程序\r\n");
printf("[3]设置OTA版本号\r\n");
printf("[4]查询TA版本号\r\n");
printf("[5]向外部Flash下载程序\r\n");
printf("[6]使用外部Flash内程序\r\n");
printf("[7]重启\r\n");
}现在简单设计这七个功能，后续有需要可以继续添加：
- 擦除 A 区：擦除内部 Flash 中 A 区的所有内容
- 串口 IAP 下载 A 区程序：通过串口接收二进制固件文件，写入内部 Flash 的 A 区
- 设置 OTA 版本号：将 OTA 版本号写入 AT24C02 等非易失性存储
- 查询 TA 版本号：读取并显示当前 A 区应用程序的版本号
- 向外部 Flash 下载程序：通过串口接收固件文件，写入外部 W25Q64 Flash
- 使用外部 Flash 内程序：将外部 Flash 中的固件复制到内部 Flash 的 A 区，然后跳转运行
- 重启：系统软复位，重新进入 BootLoader
这里我们要思考既然想要完成对应的功能，那么就需要外部输入，这里不能再用简单的串口，需要Xmdoem（这个下面会讲），要想实现该功能，我们还需要一个软件 SecureCRTPortable 进行辅助：
拓展：工具使用

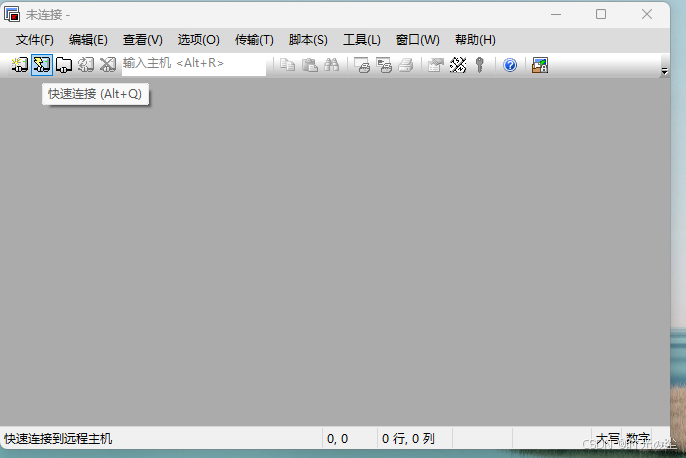

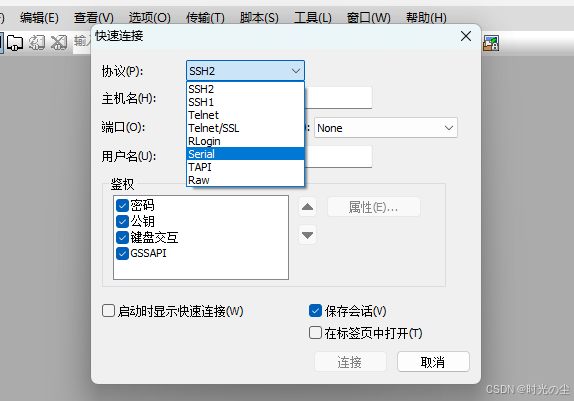

找到快速连接点击进去：
找到串口位置，点击：

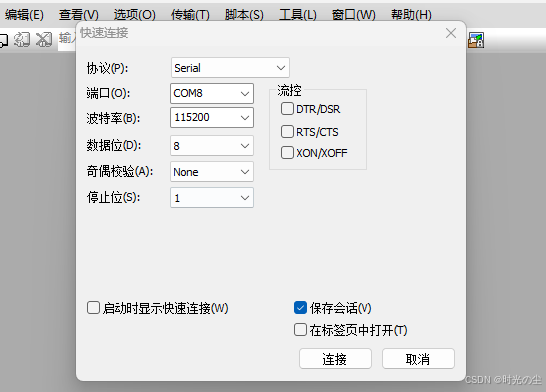

根据自己的串口配置，设置相关数据：

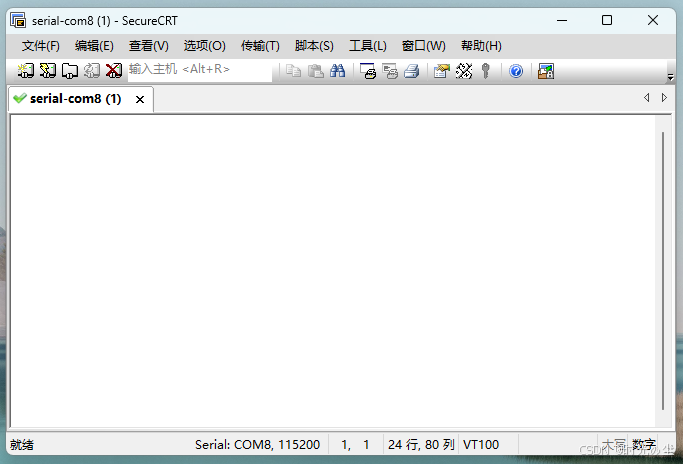

点击连接：
那么我们何时进入命令行呢？又如何进入命令行呢？我们可以通过串口从缓冲区接收数据，如果在规定时间内接收到该数据，则进入命令行：
uint8_t BootLoader_Enter(uint8_t timeout)
{
uint16_t len;//用于接收从环形缓冲区获取的数据长度
printf("%dms内输入小写字母 w，进入BootLoader命令行\r\n",timeout*100);
while(timeout--)
{
Delay_ms(100);
UCB_URxBuffptr *rx_buf = USARTx_DMA_GetRxData(&len);// 从环形缓冲区获取数据
if(rx_buf != NULL && len >= 1)
{
if(rx_buf->start[0] == 'w')
{
USARTx_DMA_ReleaseRxBuf(rx_buf);// 释放缓冲区
return 1;//进入命令行
}
USARTx_DMA_ReleaseRxBuf(rx_buf);// 释放缓冲区
}
}
return 0;
}这里等待 timeout*100 毫秒的时间，如果在时间段内我们输入w，则进入命令行，如果没有则进入OTA事件检测：
void BootLoader_Branch(void)
{
if(BootLoader_Enter(20) == 0)
{
if(OTA_Info.OTA_flag == OTA_SET_FLAG)
{
printf("检测到OTA标志，执行OTA更新\r\n");
}
else
{
printf("未检测到OTA标志，跳转A分区\r\n");
LOAD_A(0x08008000);
}
}
else
{
printf("进入BootLoader命令行\r\n");
BootLoader_Info();
}
}主函数没什么变动：
#include "stm32f10x.h"
#include "Delay.h"
#include "main.h"
#include "Bsp_LED_Gpio.h"
#include "Usartx_DMA.h"
#include "I2C_gpio.h"
#include "SPI_gpio.h"
#include "Internal_Flash.h"
#include "I2C_EEPROM.h"
#include "W25Qx_Flash.h"
#include "BootLoader.h"
OTA_InfoCB OTA_Info;
UpDataA_CB UpDataA;
int main(void)
{
LED_GPIO_Config();//LED引脚初始化
USARTx_DMA_Init();//串口初始化
I2C_Gpio_Config();//IIC初始化
SPI_FLASH_Init();//SPI初始化
EE_ReadOTAInfo();
BootLoader_Branch();
while(1)
{
}

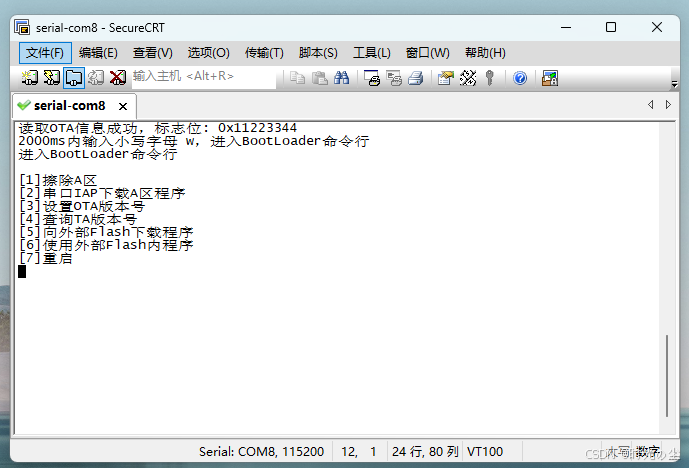

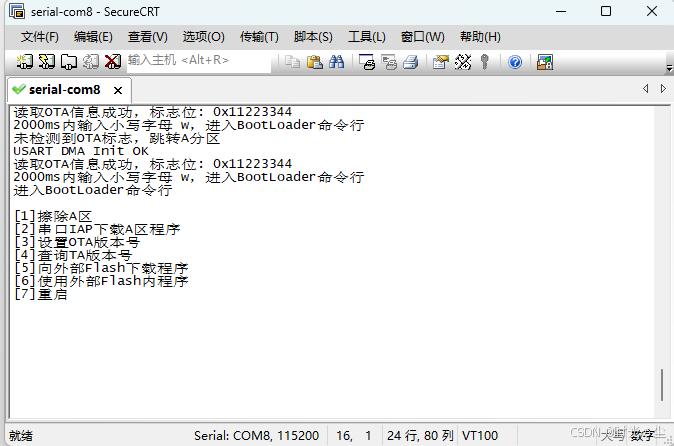

}我们下载看一下，可以看到如果我们在规定时间内输入w，正常进入命令行：
如果我们不输入，则会在时间结束后，进入OTA检测部分：
代码验证：
4. 串口交互命令行实现
这里我们先完成1和7的命令，这两个命令比较简单，容易查看效果，我们先来查看一下实验现象，首先对于1擦除A区的命令，主要调用我们之前声明的擦除内部Flash函数 InternalFLASH_ErasePages_Num()，功能实现如下：
先判断命令长度与命令字是否都为1，然后调用函数擦除A区：
if((datalen == 1) && (data[0] == '1'))
{
printf("\r\n开始擦除A分区，请勿断电...\r\n");
FLASH_Status status = InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES,FLASH_A_PAGES_NUM);
if(status == FLASH_COMPLETE)
{
printf("A分区擦除成功！\r\n");
}
else
{
printf("A分区擦除失败！错误码: 0x%02X\r\n", status);
}
}对于重启命令也只需要调用 NVIC_SystemReset() 函数：
else if((datalen == 1) && (data[0] == '7'))
{
printf("重启！\r\n");
Delay_ms(100);
NVIC_SystemReset();
}封装到一个函数当中：
void BootLoader_Event(uint8_t *data, uint16_t datalen)
{
if((datalen == 1) && (data[0] == '1'))
{
printf("\r\n开始擦除A分区，请勿断电...\r\n");
FLASH_Status status = InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES,FLASH_A_PAGES_NUM);
if(status == FLASH_COMPLETE)
{
printf("A分区擦除成功！\r\n");
}
else
{
printf("A分区擦除失败！错误码: 0x%02X\r\n", status);
}
}
else if((datalen == 1) && (data[0] == '7'))
{
printf("重启！\r\n");
Delay_ms(100);
NVIC_SystemReset();
}
}不过这里我们需要考虑一点，那就是如果我们使用完擦除A区，那么A区代码将清空，为了方便查看我们是否正常跳转到A区，我们对加载并跳转 A 区函数 LOAD_A() 进行一个简单的修改，如果跳转失败打印失败：
void LOAD_A(uint32_t addr)
{
uint32_t app_stack_addr = *(uint32_t *)addr; // 读取A区应用的栈顶地址
if((app_stack_addr >= BootLoader_SRAM_BASE)&&(app_stack_addr <= BootLoader_SRAM_END))
{
MSR_SP(app_stack_addr); // 设置MSP栈指针
Load_A = (load_a)*(uint32_t *)(addr + 4); // 读取A区复位函数地址
BootLoader_Clear(); // 复位所有外设、关闭中断
Load_A(); // 跳转到A区应用
}
else
{
printf("A分区跳转失败!!!\r\n");
}
}并且如果跳转是失败后直接进入命令行进行输入其他命令：
void BootLoader_Branch(void)
{
if(BootLoader_Enter(20) == 0)
{
if(OTA_Info.OTA_flag == OTA_SET_FLAG)
{
printf("检测到OTA标志，执行OTA更新\r\n");
}
else
{
printf("未检测到OTA标志，跳转A分区\r\n");
LOAD_A(0x08010000);
}
}
printf("进入BootLoader命令行\r\n");
BootLoader_Info();
}然后我们回到主函数，对数据进行接收：
#include "stm32f10x.h"
#include "Delay.h"
#include "main.h"
#include "Bsp_LED_Gpio.h"
#include "Usartx_DMA.h"
#include "I2C_gpio.h"
#include "SPI_gpio.h"
#include "Internal_Flash.h"
#include "I2C_EEPROM.h"
#include "W25Qx_Flash.h"
#include "BootLoader.h"
OTA_InfoCB OTA_Info;
UpDataA_CB UpDataA;
int main(void)
{
LED_GPIO_Config();//LED引脚初始化
USARTx_DMA_Init();//串口初始化
I2C_Gpio_Config();//IIC初始化
SPI_FLASH_Init();//SPI初始化
EE_ReadOTAInfo();
BootLoader_Branch();
uint16_t rx_len = 0;
UCB_URxBuffptr *rx_buf = NULL;
while(1)
{
rx_buf = USARTx_DMA_GetRxData(&rx_len);
if (rx_buf != NULL && rx_len > 0)
{
BootLoader_Event(rx_buf->start,rx_len);
USARTx_DMA_ReleaseRxBuf(rx_buf);
}
}

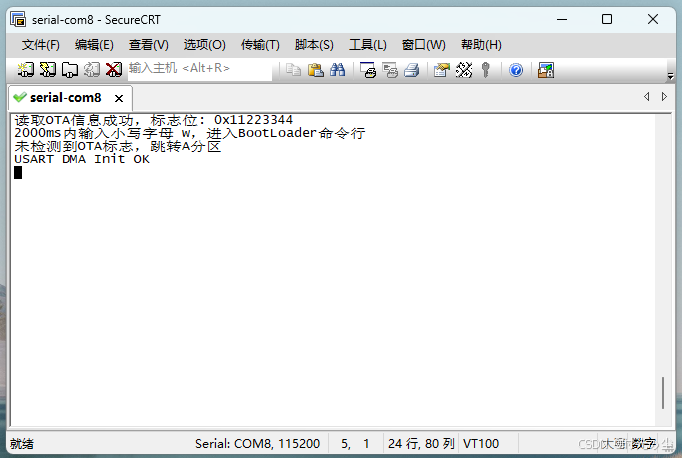

}下载测试一下，首先是我们不进行任何操作，可以发现其未检测到升级标志，直接跳转到A分区，执行串口打印代码：
注意A分区需要导入代码，导入过程可以查看：
然后我们复位，输入w，可以发现进入命令行：

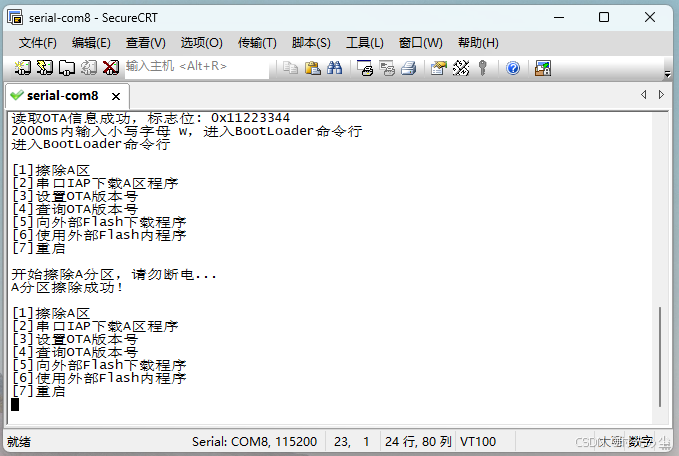

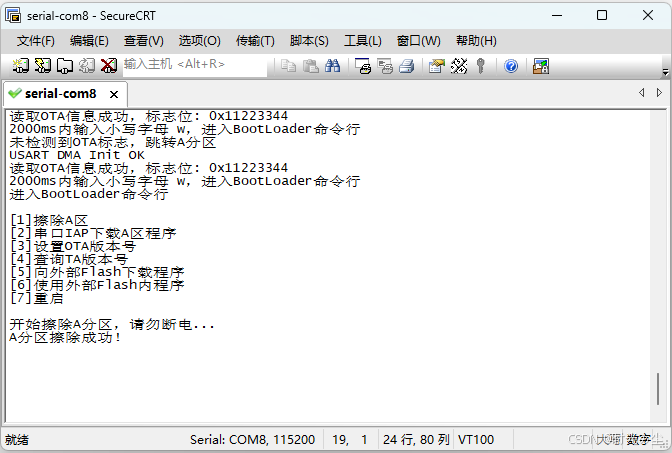

然后输入1，可以发现开始擦除A分区：

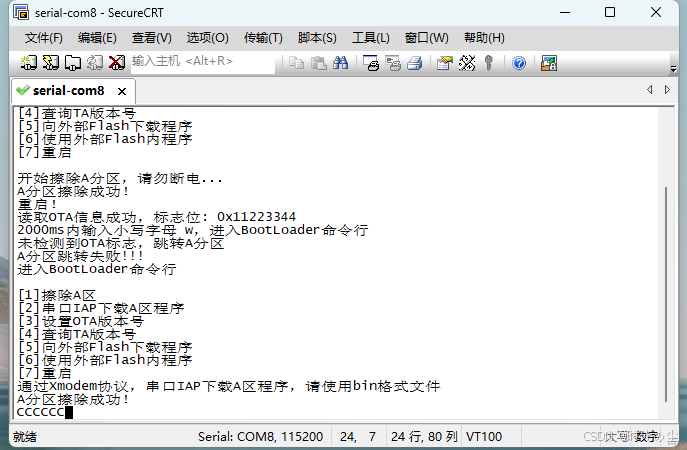

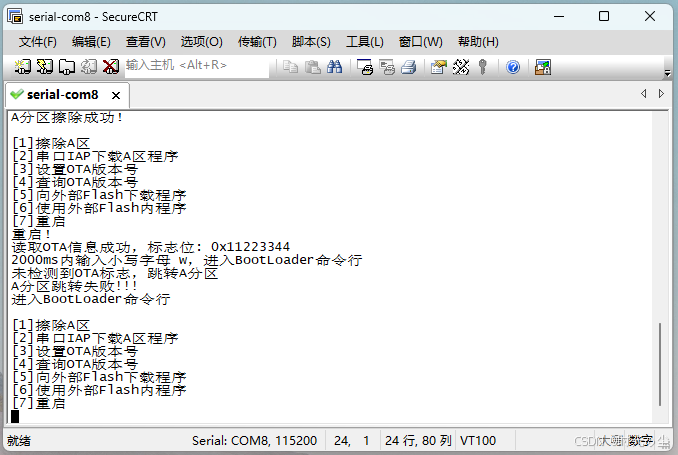

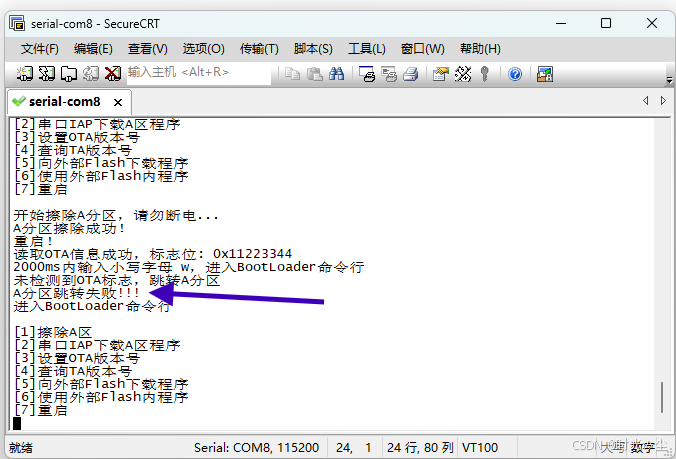

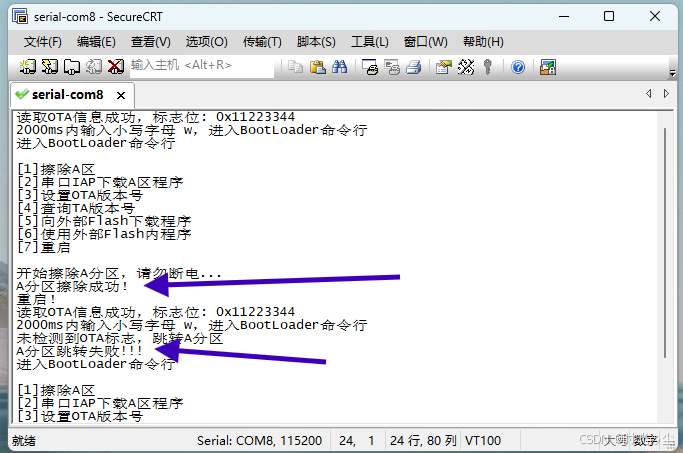

此时A分区已经擦除完成，此时我们使用命令7进行重启，不进行操作，会发现不能再跳转到A分区，因为此时已经被擦除了：
验证代码：
5. Xmodem 协议
Xmodem 是一种历史悠久、结构简洁的异步串行文件传输协议，由沃德・克里斯滕森（Ward Christensen）于 1977 年为 CP/M 操作系统设计，最初用于早期 BBS（电子公告系统）环境下的调制解调器通信。
Xmodem 采用主从模式和停等 ARQ（自动重传请求）机制，将待传文件按固定长度分块为 "帧"，每帧独立封装、编号、校验，并依赖接收方显式反馈（ACK/NACK）与发送方超时重传实现端到端的差错控制与流量控制。
标准 Xmodem 帧结构（128 字节数据块）：
| 字节位置 | 字段名称 | 长度 (字节) | 说明 |
|---|---|---|---|
| Byte1 | 起始标志 (SOH) | 1 | ASCII 码 0x01，标识一个新数据块开始 |
| Byte2 | 包序号 | 1 | 从 1 开始递增，超过 255 后循环 |
| Byte3 | 包序号反码 | 1 | 255 - 包序号，用于验证包头完整性 |
| Byte4~Byte131 | 数据区 | 128 | 实际传输的文件数据，不足 128 字节用 CTRLZ (0x1A) 填充 |
| Byte132 | 校验字段 | 1 或 2 | 8 位校验和或 16 位 CRC 校验值 |
注意整个帧长度是：起始标志+包序号+包序号反码+数据区+校验字段（我们这里使用的是16位的）= 1+1+1+128+2 = 133字节
不过CRC的校验只校验了数据区的数据。
为提高大文件传输效率，Xmodem-1K 将数据块大小扩展至 1024 字节，使用 STX (0x02) 作为起始标志：
| 字节位置 | 字段名称 | 长度 (字节) | 说明 |
|---|---|---|---|
| Byte1 | 起始标志 (STX) | 1 | ASCII 码 0x02，标识 1K 数据块开始 |
| Byte2~Byte3 | 包序号 + 反码 | 2 | 与标准 Xmodem 相同 |
| Byte4~Byte1027 | 数据区 | 1024 | 1K 字节数据 |
| Byte1028~Byte1029 | 校验字段 | 2 | 通常使用 16 位 CRC 校验 |
Xmodem 协议使用以下 ASCII 控制字符进行通信：
- SOH(0x01)：128 字节数据块开始
- STX(0x02)：1024 字节数据块开始
- EOT(0x04)：传输结束
- ACK(0x06)：确认接收正确
- NAK(0x15)：请求重传
- CAN(0x18)：取消传输
- CTRLZ(0x1A)：数据填充字符
传输时序：
| 步骤 | 发送方 (Sender) | 传输方向 | 接收方 (Receiver) | 详细说明 |
|---|---|---|---|---|
| 1 | 等待 | <--- | 发送 'C'(0x43) | 接收方主动发起 CRC 模式握手请求 |
| 2 | 无响应 | 3 秒超时 | 发送方未及时响应，接收方触发超时机制 | |
| 3 | 等待 | <--- | 再次发送 'C' | 接收方重发 CRC 握手请求 |
| 4 | 发送 SOH 0x01 0xFE Data CRC16 | ---> | 数据包校验正确 | 发送方响应握手，发送第 1 个数据包包序号 0x01，反码 0xFE (255-1=254) |
| 5 | 等待 | <--- | 发送 ACK (0x06) | 接收方确认第 1 包正确 |
| 6 | 发送 SOH 0x02 0xFD Data CRC16 | ---> | 传输过程中线路干扰 | 发送第 2 个数据包时发生传输错误 |
| 7 | 等待 | <--- | 发送 NAK (0x15) | 接收方校验失败，请求重传第 2 包 |
| 8 | 重发 SOH 0x02 0xFD Data CRC16 | ---> | 数据包校验正确 | 发送方重传第 2 个数据包 |
| 9 | 等待 | <--- | 发送 ACK | 接收方确认第 2 包正确 |
| 10 | 发送 SOH 0x03 0xFC Data CRC16 | ---> | 数据包校验正确 | 发送第 3 个数据包 |
| 11 | 等待 | <--- | 发送 ACK | 接收方确认第 3 包正确 |
| 12 | 发送 EOT (0x04) | ---> | 收到 EOT | 发送方所有数据传输完毕，发送结束标志 |
| 13 | 未收到 ACK | <--- | 发送 ACK | 接收方确认收到 EOT，但 ACK 在传输中损坏 |
| 14 | 超时后重发 EOT | ---> | 再次收到 EOT | 发送方超时未收到 ACK，重发 EOT |
| 15 | 收到 ACK | <--- | 发送 ACK | 接收方再次确认 EOT，传输完成 |
Xmodem 协议最独特的设计：传输永远由接收方启动。
与其他串行文件传输协议的对比：
| 协议 | 数据块大小 | 校验方式 | 多文件支持 | 传输效率 | 实现复杂度 |
|---|---|---|---|---|---|
| Xmodem | 128/1024 字节 | 校验和 / CRC16 | 不支持 | 低 | 极低 |
| Ymodem | 1024 字节 | CRC16 | 支持 | 中 | 低 |
| Zmodem | 可变 | CRC32 | 支持 | 高 | 中 |
6. CRC-16代码实现
对于CRC详细介绍可以参考：
这里我们需要使用一个CRC校验的工具，上面文章里面也有，如果对CRC不熟悉的建议先看一下CRC章节：

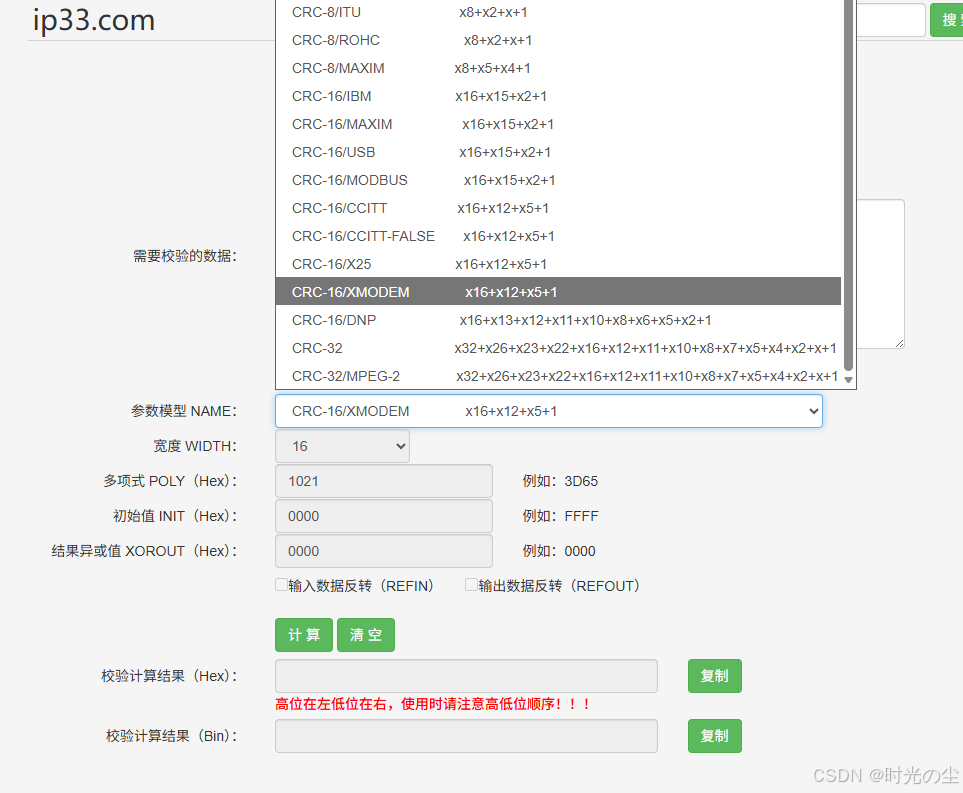

找到里面的CRC-16/XMODEM协议：

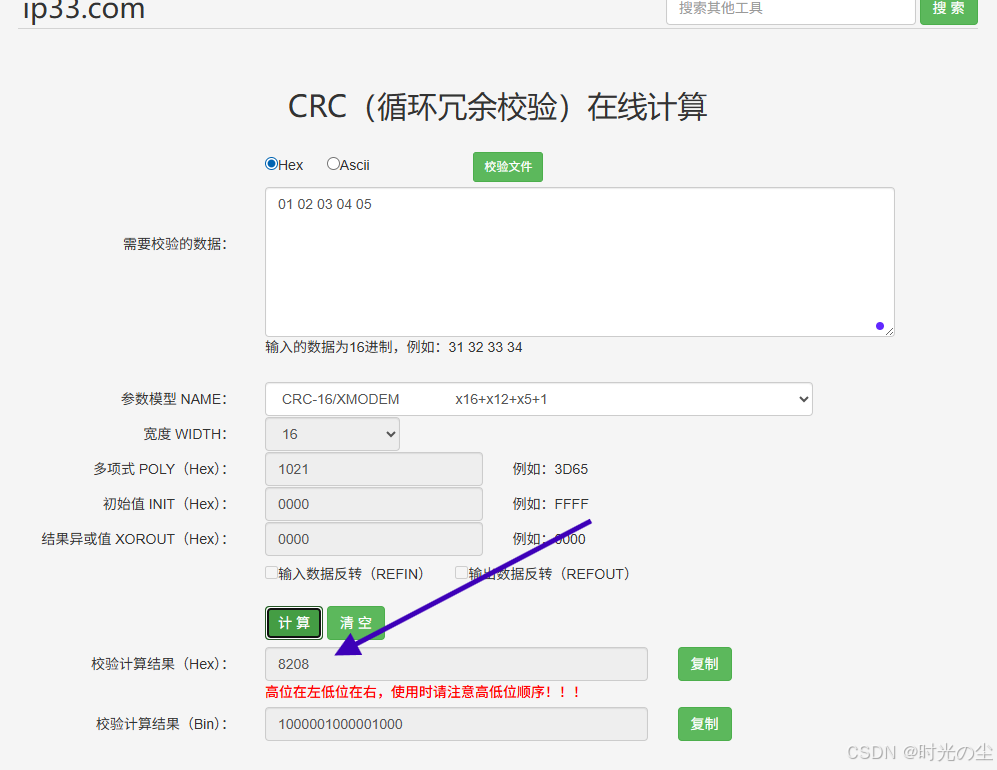

我们可以知道该模型的多项式和初始值：
uint16_t Crcinit = 0x0000;//初始值
uint16_t Crcipoly = 0x1021;//多项式CRC不分不再做过多的描述，上面链接有详细的讲解，带入即可：
uint32_t Xmodem_CRC16(uint8_t *data, uint16_t datalen)
{
uint8_t i;
uint16_t Crcinit = 0x0000;//初始值
uint16_t Crcipoly = 0x1021;//多项式
while(datalen--)//处理每个数据字节
{
Crcinit = (*data << 8) ^ Crcinit;//将当前字节与CRC寄存器高8位异或
for(i = 0; i<8; i++)//处理当前字节的8个比特位
{
if(Crcinit & 0x8000)//检查CRC寄存器的最高位
{
Crcinit = (Crcinit << 1) ^ Crcipoly;//如果最高位为1，左移1位后异或多项式
}
else
{
Crcinit = (Crcinit << 1);//如果最高位为0，直接左移1位
}
}
data++;//// 处理下一个字节
}
return Crcinit;
}当然除了上述直接运算的方法，还有一个更快的查表法，原因是因为对于 8 位数据来说，所有可能的输入只有 256 种，我们可以预先计算出每个字节对应的 CRC 更新值，存储在一个表中，实际计算时，直接查表得到结果，不需要进行 8 次循环，查表法的核心公式：
crc = (crc << 8) ^ table[(crc >> 8) ^ *data];对于需要频繁计算 CRC 或处理大文件的场景，强烈推荐使用查表法，速度可以提升 8 倍以上，代码如下：
/**
* @brief Xmodem CRC16查表法预计算表
* @note 可以在编译时静态生成，也可以在初始化时动态生成
*/
static const uint16_t xmodem_crc16_table[256] = {
0x0000, 0x1021, 0x2042, 0x3063, 0x4084, 0x50A5, 0x60C6, 0x70E7,
0x8108, 0x9129, 0xA14A, 0xB16B, 0xC18C, 0xD1AD, 0xE1CE, 0xF1EF,
0x1231, 0x0210, 0x3273, 0x2252, 0x52B5, 0x4294, 0x72F7, 0x62D6,
0x9339, 0x8318, 0xB37B, 0xA35A, 0xD3BD, 0xC39C, 0xF3FF, 0xE3DE,
0x2462, 0x3443, 0x0420, 0x1401, 0x64E6, 0x74C7, 0x44A4, 0x5485,
0xA56A, 0xB54B, 0x8528, 0x9509, 0xE5EE, 0xF5CF, 0xC5AC, 0xD58D,
0x3653, 0x2672, 0x1611, 0x0630, 0x76D7, 0x66F6, 0x5695, 0x46B4,
0xB75B, 0xA77A, 0x9719, 0x8738, 0xF7DF, 0xE7FE, 0xD79D, 0xC7BC,
0x48C4, 0x58E5, 0x6886, 0x78A7, 0x0840, 0x1861, 0x2802, 0x3823,
0xC9CC, 0xD9ED, 0xE98E, 0xF9AF, 0x8948, 0x9969, 0xA90A, 0xB92B,
0x5AF5, 0x4AD4, 0x7AB7, 0x6A96, 0x1A71, 0x0A50, 0x3A33, 0x2A12,
0xDBFD, 0xCBDC, 0xFBBF, 0xEB9E, 0x9B79, 0x8B58, 0xBB3B, 0xAB1A,
0x6CA6, 0x7C87, 0x4CE4, 0x5CC5, 0x2C22, 0x3C03, 0x0C60, 0x1C41,
0xEDAE, 0xFD8F, 0xCDEC, 0xDDCD, 0xAD2A, 0xBD0B, 0x8D68, 0x9D49,
0x7E97, 0x6EB6, 0x5ED5, 0x4EF4, 0x3E13, 0x2E32, 0x1E51, 0x0E70,
0xFF9F, 0xEFBE, 0xDFDD, 0xCFFC, 0xBF1B, 0xAF3A, 0x9F59, 0x8F78,
0x9188, 0x81A9, 0xB1CA, 0xA1EB, 0xD10C, 0xC12D, 0xF14E, 0xE16F,
0x1080, 0x00A1, 0x30C2, 0x20E3, 0x5004, 0x4025, 0x7046, 0x6067,
0x83B9, 0x9398, 0xA3FB, 0xB3DA, 0xC33D, 0xD31C, 0xE37F, 0xF35E,
0x02B1, 0x1290, 0x22F3, 0x32D2, 0x4235, 0x5214, 0x6277, 0x7256,
0xB5EA, 0xA5CB, 0x95A8, 0x8589, 0xF56E, 0xE54F, 0xD52C, 0xC50D,
0x34E2, 0x24C3, 0x14A0, 0x0481, 0x7466, 0x6447, 0x5424, 0x4405,
0xA7DB, 0xB7FA, 0x8799, 0x97B8, 0xE75F, 0xF77E, 0xC71D, 0xD73C,
0x26D3, 0x36F2, 0x0691, 0x16B0, 0x6657, 0x7676, 0x4615, 0x5634,
0xD94C, 0xC96D, 0xF90E, 0xE92F, 0x99C8, 0x89E9, 0xB98A, 0xA9AB,
0x5844, 0x4865, 0x7806, 0x6827, 0x18C0, 0x08E1, 0x3882, 0x28A3,
0xCB7D, 0xDB5C, 0xEB3F, 0xFB1E, 0x8BF9, 0x9BD8, 0xABBB, 0xBB9A,
0x4A75, 0x5A54, 0x6A37, 0x7A16, 0x0AF1, 0x1AD0, 0x2AB3, 0x3A92,
0xFD2E, 0xED0F, 0xDD6C, 0xCD4D, 0xBDAA, 0xAD8B, 0x9DE8, 0x8DC9,
0x7C26, 0x6C07, 0x5C64, 0x4C45, 0x3CA2, 0x2C83, 0x1CE0, 0x0CC1,
0xEF1F, 0xFF3E, 0xCF5D, 0xDF7C, 0xAF9B, 0xBFBA, 0x8FD9, 0x9FF8,
0x6E17, 0x7E36, 0x4E55, 0x5E74, 0x2E93, 0x3EB2, 0x0ED1, 0x1EF0
};
/**
* @brief 查表法计算Xmodem协议的CRC16校验值
* @param data: 指向待计算数据的指针
* @param datalen: 待计算数据的长度(字节)
* @retval 16位CRC校验值
*/
uint16_t Xmodem_CRC16_Fast(const uint8_t *data, uint16_t datalen)
{
uint16_t crc = 0x0000;
while (datalen--)
{
crc = (crc << 8) ^ xmodem_crc16_table[(crc >> 8) ^ *data];
data++;
}
return crc;
}来到主函数我们两种方式都验证一下，创建一个数组：
uint8_t example[5] = {0x01,0x02,0x03,0x04,0x05};
直接将计算结果打印出来：
printf("%x\r\n",Xmodem_CRC16(example,5));
printf("%x\r\n",Xmodem_CRC16_Fast(example,5));此时主函数：
#include "stm32f10x.h"
#include "Delay.h"
#include "main.h"
#include "Bsp_LED_Gpio.h"
#include "Usartx_DMA.h"
#include "I2C_gpio.h"
#include "SPI_gpio.h"
#include "Internal_Flash.h"
#include "I2C_EEPROM.h"
#include "W25Qx_Flash.h"
#include "BootLoader.h"
#include "Xmodem_CRC16.h"
OTA_InfoCB OTA_Info;
UpDataA_CB UpDataA;
uint8_t example[5] = {0x01,0x02,0x03,0x04,0x05};
int main(void)
{
LED_GPIO_Config();//LED引脚初始化
USARTx_DMA_Init();//串口初始化
I2C_Gpio_Config();//IIC初始化
SPI_FLASH_Init();//SPI初始化
printf("%x\r\n",Xmodem_CRC16(example,5));
printf("%x\r\n",Xmodem_CRC16_Fast(example,5));
while(1);//不需要下面的代码直接卡死在这里
EE_ReadOTAInfo();
BootLoader_Branch();
uint16_t rx_len = 0;
UCB_URxBuffptr *rx_buf = NULL;
while(1)
{
rx_buf = USARTx_DMA_GetRxData(&rx_len);
if (rx_buf != NULL && rx_len > 0)
{
BootLoader_Event(rx_buf->start,rx_len);
USARTx_DMA_ReleaseRxBuf(rx_buf);
}
}
}

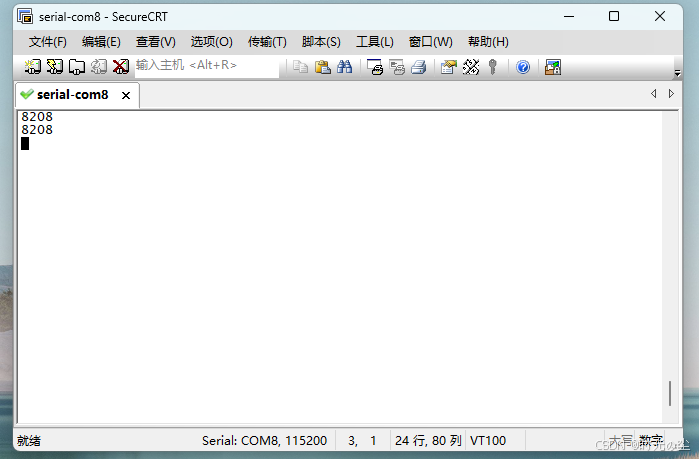

此时可以看到，两种的计算结果都是8208：
我们使用CRC校验工具看一下，可以发现计算结果也是8208，可以多试几组验证是否正确：
验证代码：
7. Xmodem协议实现串口IAP功能
步骤实现主要基于我们介绍Xmodem协议时的这张表格：
| 步骤 | 发送方 (Sender) | 传输方向 | 接收方 (Receiver) | 详细说明 |
|---|---|---|---|---|
| 1 | 等待 | <--- | 发送 'C'(0x43) | 接收方主动发起 CRC 模式握手请求 |
| 2 | 无响应 | 3 秒超时 | 发送方未及时响应，接收方触发超时机制 | |
| 3 | 等待 | <--- | 再次发送 'C' | 接收方重发 CRC 握手请求 |
| 4 | 发送 SOH 0x01 0xFE Data CRC16 | ---> | 数据包校验正确 | 发送方响应握手，发送第 1 个数据包包序号 0x01，反码 0xFE (255-1=254) |
| 5 | 等待 | <--- | 发送 ACK (0x06) | 接收方确认第 1 包正确 |
| 6 | 发送 SOH 0x02 0xFD Data CRC16 | ---> | 传输过程中线路干扰 | 发送第 2 个数据包时发生传输错误 |
| 7 | 等待 | <--- | 发送 NAK (0x15) | 接收方校验失败，请求重传第 2 包 |
| 8 | 重发 SOH 0x02 0xFD Data CRC16 | ---> | 数据包校验正确 | 发送方重传第 2 个数据包 |
| 9 | 等待 | <--- | 发送 ACK | 接收方确认第 2 包正确 |
| 10 | 发送 SOH 0x03 0xFC Data CRC16 | ---> | 数据包校验正确 | 发送第 3 个数据包 |
| 11 | 等待 | <--- | 发送 ACK | 接收方确认第 3 包正确 |
| 12 | 发送 EOT (0x04) | ---> | 收到 EOT | 发送方所有数据传输完毕，发送结束标志 |
| 13 | 未收到 ACK | <--- | 发送 ACK | 接收方确认收到 EOT，但 ACK 在传输中损坏 |
| 14 | 超时后重发 EOT | ---> | 再次收到 EOT | 发送方超时未收到 ACK，重发 EOT |
| 15 | 收到 ACK | <--- | 发送 ACK | 接收方再次确认 EOT，传输完成 |
7.1 发送大写字母C
首先我们先声明一个记录全局状态标志位，方便调用：
uint32_t BootStaFlag; //记录全局状态标志位然后创建一个结构体用于A区更新：
typedef struct{
uint8_t UpDatabuff[FLASH_PAGE_SIZE];//更新A区时用于保存从W25Q64读取的数据
uint32_t W25Q64_BlockNB; //用于记录从哪个W25Q64的块中读取的数据
uint32_t XmodemTimer; //超时检测
}UpDataA_CB;
UpDataA_CB UpDataA; //A区更新用到的结构体然后更改A区功能实现的代码，也就是上面4小节实现的功能，对其加入串口命令行2的功能：
void BootLoader_Info(void)
{
printf("\r\n");
printf("[1]擦除A区\r\n");
printf("[2]串口IAP下载A区程序\r\n");
printf("[3]设置OTA版本号\r\n");
printf("[4]查询TA版本号\r\n");
printf("[5]向外部Flash下载程序\r\n");
printf("[6]使用外部Flash内程序\r\n");
printf("[7]重启\r\n");
}下载前需要先擦除，然后置于接收状态，将超时检测函数置0：
else if((datalen == 1) && (data[0] == '2'))//串口IAP下载A区程序
{
printf("通过Xmodem协议，串口IAP下载A区程序，请使用bin格式文件\r\n");
FLASH_Status status = InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES,FLASH_A_PAGES_NUM);//写入之前先擦除
if(status != FLASH_COMPLETE)//判断是否擦除成功
{
printf("A分区擦除失败！错误码: 0x%02X\r\n", status);
return; // 擦除失败，不启动Xmodem
}
printf("A分区擦除成功！\r\n");
BootStaFlag |= IAP_XMODEMC_FLAG;//设置BootStaFlag的IAP_XMODEMC_FLAG位，通知主循环进入 Xmodem 接收状态
UpDataA.XmodemTimer = 0; //初始化UpDataA.XmodemTimer为 0，用于 Xmodem 协议的超时控制
}此时的函数：
void BootLoader_Event(uint8_t *data, uint16_t datalen)
{
if(BootStaFlag == 0)//只有在空闲状态下才接受新命令
{
if((datalen == 1) && (data[0] == '1'))//擦除A区
{
printf("\r\n开始擦除A分区，请勿断电...\r\n");
FLASH_Status status = InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES,FLASH_A_PAGES_NUM);
if(status == FLASH_COMPLETE)
{
printf("A分区擦除成功！\r\n");
}
else
{
printf("A分区擦除失败！错误码: 0x%02X\r\n", status);
}
}
else if((datalen == 1) && (data[0] == '2'))//串口IAP下载A区程序
{
printf("通过Xmodem协议，串口IAP下载A区程序，请使用bin格式文件\r\n");
FLASH_Status status = InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES,FLASH_A_PAGES_NUM);//写入之前先擦除
if(status != FLASH_COMPLETE)//判断是否擦除成功
{
printf("A分区擦除失败！错误码: 0x%02X\r\n", status);
return; // 擦除失败，不启动Xmodem
}
printf("A分区擦除成功！\r\n");
BootStaFlag |= IAP_XMODEMC_FLAG;//设置BootStaFlag的IAP_XMODEMC_FLAG位，通知主循环进入 Xmodem 接收状态
UpDataA.XmodemTimer = 0; //初始化UpDataA.XmodemTimer为 0，用于 Xmodem 协议的超时控制
}
else if((datalen == 1) && (data[0] == '7'))//重启
{
printf("重启！\r\n");
Delay_ms(100);
NVIC_SystemReset();
}
}
}然后主函数判断，每隔1s发送一次C：
if(BootStaFlag & IAP_XMODEMC_FLAG)
{
if(UpDataA.XmodemTimer >= 100)
{
printf("C");
UpDataA.XmodemTimer = 0;
}
else
{
UpDataA.XmodemTimer++;
}
}此时的主函数：
#include "stm32f10x.h"
#include "Delay.h"
#include "main.h"
#include "Bsp_LED_Gpio.h"
#include "Usartx_DMA.h"
#include "I2C_gpio.h"
#include "SPI_gpio.h"
#include "Internal_Flash.h"
#include "I2C_EEPROM.h"
#include "W25Qx_Flash.h"
#include "BootLoader.h"
#include "Xmodem_CRC16.h"
OTA_InfoCB OTA_Info; //保存在24C02内的OTA信息相关的结构体
UpDataA_CB UpDataA; //A区更新用到的结构体
uint32_t BootStaFlag; //记录全局状态标志位
int main(void)
{
LED_GPIO_Config();//LED引脚初始化
USARTx_DMA_Init();//串口初始化
I2C_Gpio_Config();//IIC初始化
SPI_FLASH_Init();//SPI初始化
EE_ReadOTAInfo();
BootLoader_Branch();
uint16_t rx_len = 0;
UCB_URxBuffptr *rx_buf = NULL;
while(1)
{
Delay_ms(10);
rx_buf = USARTx_DMA_GetRxData(&rx_len);
if (rx_buf != NULL && rx_len > 0)
{
BootLoader_Event(rx_buf->start,rx_len);
USARTx_DMA_ReleaseRxBuf(rx_buf);
}
if(BootStaFlag & IAP_XMODEMC_FLAG)
{
if(UpDataA.XmodemTimer >= 100)
{
printf("C");
UpDataA.XmodemTimer = 0;
}
else
{
UpDataA.XmodemTimer++;
}
}
}

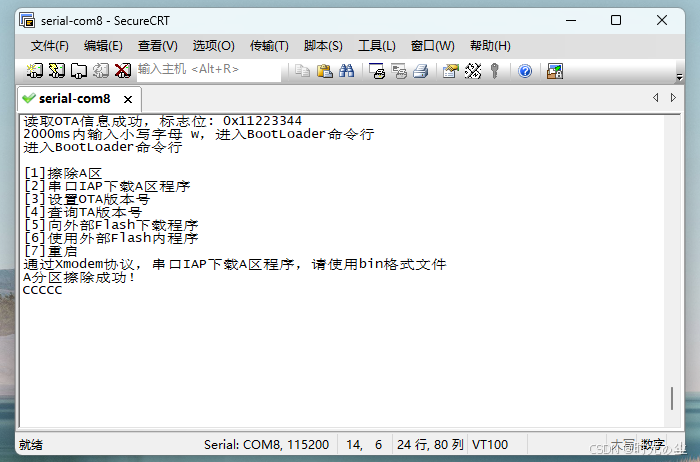

}下载验证一下，功能正常：
验证代码：
7.2 bin文件生成

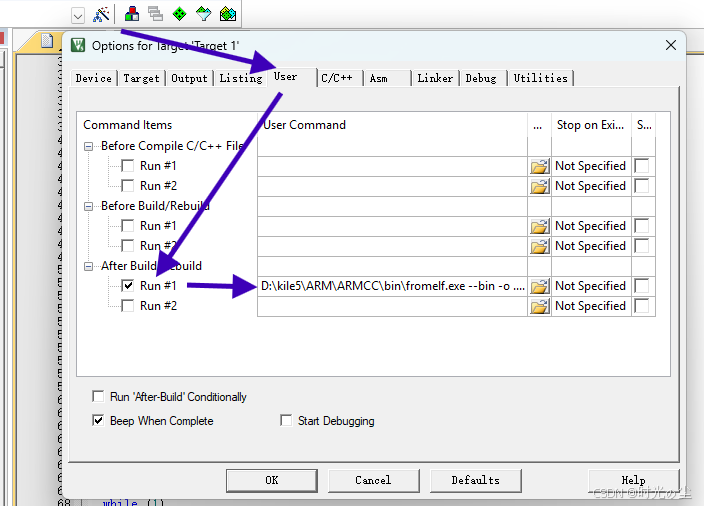

找到图示位置：
输入如下指令：
D:\kile5\ARM\ARMCC\bin\fromelf.exe --bin -o .\Objects\Project.bin .\Objects\Project.axf对于该指令的作用：将 Keil 编译生成的带调试信息的.axf 文件，剥离所有调试符号、段头信息和元数据，提取出纯粹的可执行代码和数据，按照链接脚本 (.sct) 指定的 Flash 地址拼接成连续的二进制流，生成可直接写入单片机 Flash 的.bin文件。

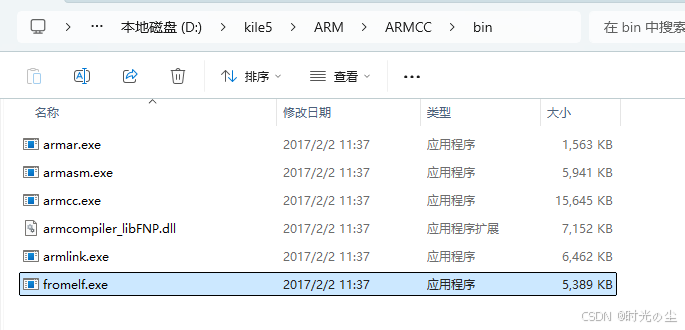

- D:\kile5\ARM\ARMCC\bin\fromelf.exe
ARM 官方镜像处理工具的绝对路径，对应 Keil5 安装的标准位置，随 ARMCC 编译器一起安装，这个需要改成自己的安装路径：
- --bin：核心转换指令：指定输出格式为纯二进制文件 (.bin)，这是单片机 Flash 烧录、OTA 升级最常用的格式，文件体积最小。
- -o ：output（输出）

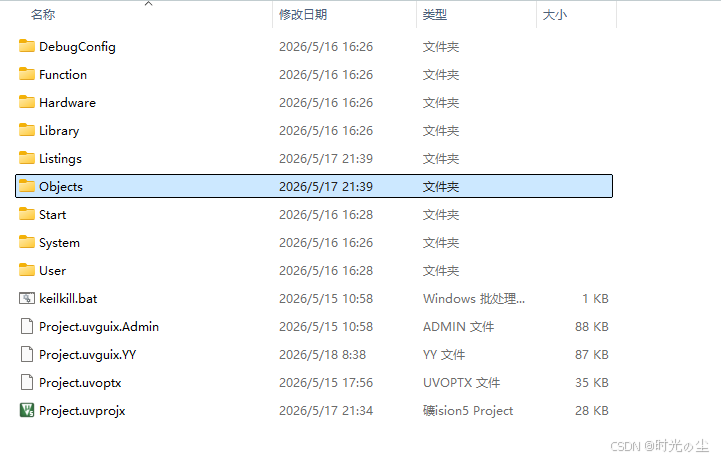

- .\Objects\ ：当前工程根目录下的 Objects文件夹，这个需要改成自己的命名：

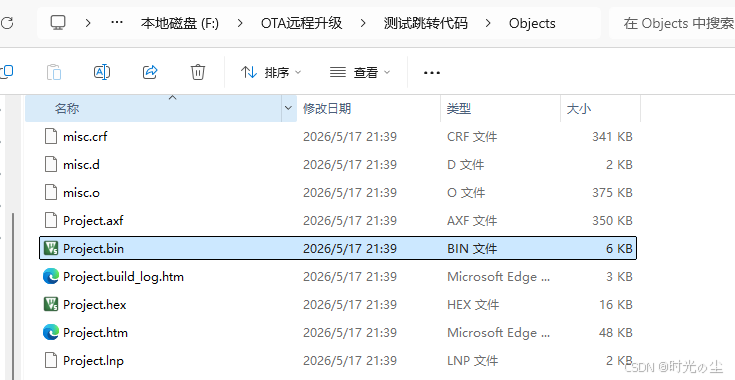

- Project.bin ：最终生成的烧录文件名，编译完后，可在Objects文件找到，下面是我编译完后的：
- .\Objects\Project.axf：输入源文件，Keil 编译成功后生成的ARM 可执行调试文件，包含完整的程序代码、数据、调试信息、符号表和内存映射信息
7.3 通过IAP实现A区更新
根据流程，我们发送完大写字母C后，开始收发数据包的操作：
| 步骤 | 发送方 (Sender) | 传输方向 | 接收方 (Receiver) | 详细说明 |
|---|---|---|---|---|
| 1 | 等待 | <--- | 发送 'C'(0x43) | 接收方主动发起 CRC 模式握手请求 |
| 2 | 无响应 | 3 秒超时 | 发送方未及时响应，接收方触发超时机制 | |
| 3 | 等待 | <--- | 再次发送 'C' | 接收方重发 CRC 握手请求 |
| 4 | 发送 SOH 0x01 0xFE Data CRC16 | ---> | 数据包校验正确 | 发送方响应握手，发送第 1 个数据包包序号 0x01，反码 0xFE (255-1=254) |
| 5 | 等待 | <--- | 发送 ACK (0x06) | 接收方确认第 1 包正确 |
| 6 | 发送 SOH 0x02 0xFD Data CRC16 | ---> | 传输过程中线路干扰 | 发送第 2 个数据包时发生传输错误 |
| 7 | 等待 | <--- | 发送 NAK (0x15) | 接收方校验失败，请求重传第 2 包 |
| 8 | 重发 SOH 0x02 0xFD Data CRC16 | ---> | 数据包校验正确 | 发送方重传第 2 个数据包 |
| 9 | 等待 | <--- | 发送 ACK | 接收方确认第 2 包正确 |
| 10 | 发送 SOH 0x03 0xFC Data CRC16 | ---> | 数据包校验正确 | 发送第 3 个数据包 |
| 11 | 等待 | <--- | 发送 ACK | 接收方确认第 3 包正确 |
| 12 | 发送 EOT (0x04) | ---> | 收到 EOT | 发送方所有数据传输完毕，发送结束标志 |
| 13 | 未收到 ACK | <--- | 发送 ACK | 接收方确认收到 EOT，但 ACK 在传输中损坏 |
| 14 | 超时后重发 EOT | ---> | 再次收到 EOT | 发送方超时未收到 ACK，重发 EOT |
| 15 | 收到 ACK | <--- | 发送 ACK | 接收方再次确认 EOT，传输完成 |
在声明一个Xmodem数据处理标志位，表示系统正在处理 Xmodem 协议数据：
#define IAP_XMODEMD_FLAG 0x00000004
同时随A区更新用到的结构体，添加两个参数，一个用于数据包计数，一个用来CRC校验：
typedef struct{
uint8_t UpDatabuff[FLASH_PAGE_SIZE];//更新A区时用于保存从W25Q64读取的数据
uint32_t W25Q64_BlockNB; //用于记录从哪个W25Q64的块中读取的数据
uint32_t XmodemTimer; //超时检测
uint32_t XmodemNB; //数据包计数
uint32_t XmodemCRC; //CRC校验
}UpDataA_CB;然后来到上面编写的功能2的代码，将此时的模式更改为控制状态加数据接收状态，同时将数据包计数器清零：
else if((datalen == 1) && (data[0] == '2'))//串口IAP下载A区程序
{
printf("通过Xmodem协议，串口IAP下载A区程序，请使用bin格式文件\r\n");
FLASH_Status status = InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES,FLASH_A_PAGES_NUM);//写入之前先擦除
if(status != FLASH_COMPLETE)//判断是否擦除成功
{
printf("A分区擦除失败！错误码: 0x%02X\r\n", status);
return; // 擦除失败，不启动Xmodem
}
printf("A分区擦除成功！\r\n");
BootStaFlag |= (IAP_XMODEMC_FLAG | IAP_XMODEMD_FLAG);//进入Xmodem下载模式，IAP_XMODEMC_FLAG = 控制状态，IAP_XMODEMD_FLAG = 数据接收状态
UpDataA.XmodemTimer = 0;//初始化UpDataA.XmodemTimer为 0，用于 Xmodem 协议的超时控制
UpDataA.XmodemNB = 0;//初始化帧号计数器（收到多少包）
}然后判断当前是否处于 Xmodem 数据接收状态：
if(BootStaFlag&IAP_XMODEMD_FLAG)
{
}如果处于接收状态，判断是否接收到第一个数据包：
| 4 | 发送 SOH 0x01 0xFE Data CRC16 | ---> | 数据包校验正确 | 发送方响应握手，发送第 1 个数据包包序号 0x01，反码 0xFE (255-1=254) |
if((datalen == 133) && (data[0] == 0x01))
{
}
接收到第一个数据包开始，数据传输，此时可以先关闭控制模式，专心收数据：
BootStaFlag &=~ IAP_XMODEMC_FLAG;通过CRC判断接收的数据是否准确：
UpDataA.XmodemCRC = Xmodem_CRC16_Fast(&data[3],128);// 计算这 128 字节数据的 CRC16 校验值
if(UpDataA.XmodemCRC == (data[131]*256+data[132]))//对比计算的CRC == 发送方发来的CRC
{
}没接收到一帧数据，数据包计数加一，同时计算偏移，因为我们使用的是ZET6一页Flash的大小为2048字节，而一包数据（也就是Xmodem一帧的数据包）是128字节，那么16包刚好一页，不过这里为了方便更改，我们直接使用前面定义好的标志位 FLASH_PAGE_SIZE/128 = 2048/128 = 16，把 128 字节复制到页缓存 UpDatabuff，送 \x06(ACK) 告诉上位机：这包收好了，发下一包：
UpDataA.XmodemNB++;
uint16_t buf_offset = ((UpDataA.XmodemNB - 1) % (FLASH_PAGE_SIZE/128)) * 128;// 计算当前数据应该放在缓存的哪个位置
memcpy(&UpDataA.UpDatabuff[buf_offset], &data[3], 128); // 把收到的 128 字节复制到缓存数组
printf("\x06"); // 回复 ACK（0x06）告诉串口助手上一帧接收成功
每收满 16 包（1 页），一次性写入内部 Flash A 区：
// 每收到16帧（2KB）写入一次Flash
if((UpDataA.XmodemNB % (FLASH_PAGE_SIZE/128)) == 0)
{
uint32_t flash_addr = FLASH_A_START_ADDR + ((UpDataA.XmodemNB / (FLASH_PAGE_SIZE/128)) - 1) * FLASH_PAGE_SIZE;// 计算要写入的 Flash 地址
InternalFLASH_WriteWords(flash_addr, (uint32_t *)UpDataA.UpDatabuff, FLASH_PAGE_SIZE / 4);// 写入整页 Flash
}判断是否接收到0x04，表示所有数据都接收完：
| 发送 EOT (0x04) | ---> | 收到 EOT | 发送方所有数据传输完毕，发送结束标志 |
if((datalen == 1) && (data[0] == 0x04))
{
printf("\x06"); // 回复 ACK 确认结束
BootStaFlag &=~ IAP_XMODEMD_FLAG;//清除接收状态标志位，退出 Xmodem 模式
Delay_ms(100);
NVIC_SystemReset();// 延时后重启，运行新下载的程序
}不过这里要考虑一个问题上面我们写入数据都是整页写入，如果最后接收完数据，还有一部分不够整夜要怎么办呢？我们可以多加一层判断，当数据接收完成，判断最后剩下的数据还够不够2048，如果够那么不需要进行别的操作，如果不够则需要将剩下的数据写入：
if((UpDataA.XmodemNB % (FLASH_PAGE_SIZE/128)) != 0)// 如果最后剩下的数据不够 2048 字节
{
uint32_t flash_addr = FLASH_A_START_ADDR + (UpDataA.XmodemNB / (FLASH_PAGE_SIZE/128)) * FLASH_PAGE_SIZE;// 计算写入地址
uint16_t bytes_to_write = (UpDataA.XmodemNB % (FLASH_PAGE_SIZE/128)) * 128;// 计算剩余有效字节数
uint16_t words_to_write = (bytes_to_write + 3) / 4;// 转换成 32位字 数量（向上取整）
InternalFLASH_WriteWords(flash_addr, (uint32_t *)UpDataA.UpDatabuff, words_to_write);// 把最后不足一页的数据写入 Flash
}
此时的 BootLoader_Event() 函数：
void BootLoader_Event(uint8_t *data, uint16_t datalen)
{
if(BootStaFlag == 0)//只有在空闲状态下才接受新命令
{
if((datalen == 1) && (data[0] == '1'))//擦除A区
{
printf("\r\n开始擦除A分区，请勿断电...\r\n");
FLASH_Status status = InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES,FLASH_A_PAGES_NUM);//擦除 A 分区所有页
if(status == FLASH_COMPLETE)
{
printf("A分区擦除成功！\r\n");
}
else
{
printf("A分区擦除失败！错误码: 0x%02X\r\n", status);
}
}
else if((datalen == 1) && (data[0] == '2'))//串口IAP下载A区程序
{
printf("通过Xmodem协议，串口IAP下载A区程序，请使用bin格式文件\r\n");
FLASH_Status status = InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES,FLASH_A_PAGES_NUM);//写入之前先擦除
if(status != FLASH_COMPLETE)//判断是否擦除成功
{
printf("A分区擦除失败！错误码: 0x%02X\r\n", status);
return; // 擦除失败，不启动Xmodem
}
printf("A分区擦除成功！\r\n");
BootStaFlag |= (IAP_XMODEMC_FLAG | IAP_XMODEMD_FLAG);//进入Xmodem下载模式，IAP_XMODEMC_FLAG = 控制状态，IAP_XMODEMD_FLAG = 数据接收状态
UpDataA.XmodemTimer = 0;//初始化UpDataA.XmodemTimer为 0，用于 Xmodem 协议的超时控制
UpDataA.XmodemNB = 0;//初始化帧号计数器（收到多少包）
}
else if((datalen == 1) && (data[0] == '7'))//重启
{
printf("重启！\r\n");
Delay_ms(100);
NVIC_SystemReset();
}
}
if(BootStaFlag&IAP_XMODEMD_FLAG)// 如果当前处于 Xmodem 数据接收状态
{
if((datalen == 133) && (data[0] == 0x01))// Xmodem 标准：一包数据 = 133字节，开头是 0x01
{
BootStaFlag &=~ IAP_XMODEMC_FLAG;// 关闭控制等待状态，专心处理数据
UpDataA.XmodemCRC = Xmodem_CRC16_Fast(&data[3],128);// 计算这 128 字节数据的 CRC16 校验值
if(UpDataA.XmodemCRC == (data[131]*256+data[132]))//对比计算的CRC == 发送方发来的CRC
{
UpDataA.XmodemNB++;
uint16_t buf_offset = ((UpDataA.XmodemNB - 1) % (FLASH_PAGE_SIZE/128)) * 128;// 计算当前数据应该放在缓存的哪个位置
memcpy(&UpDataA.UpDatabuff[buf_offset], &data[3], 128); // 把收到的 128 字节复制到缓存数组
// 每收到16帧（2KB）写入一次Flash
if((UpDataA.XmodemNB % (FLASH_PAGE_SIZE/128)) == 0)
{
uint32_t flash_addr = FLASH_A_START_ADDR + ((UpDataA.XmodemNB / (FLASH_PAGE_SIZE/128)) - 1) * FLASH_PAGE_SIZE;// 计算要写入的 Flash 地址
InternalFLASH_WriteWords(flash_addr, (uint32_t *)UpDataA.UpDatabuff, FLASH_PAGE_SIZE / 4);// 写入整页 Flash
}
printf("\x06"); // 回复 ACK（0x06）告诉串口助手上一帧接收成功
}
else
{
printf("\x15");//校验错误，回复 NAK（0x15）要求重发
}
}
if((datalen == 1) && (data[0] == 0x04))// 发送方发完所有数据后，会发送 0x04 表示结束
{
printf("\x06"); // 回复 ACK 确认结束
if((UpDataA.XmodemNB % (FLASH_PAGE_SIZE/128)) != 0)// 如果最后剩下的数据不够 2048 字节
{
uint32_t flash_addr = FLASH_A_START_ADDR + (UpDataA.XmodemNB / (FLASH_PAGE_SIZE/128)) * FLASH_PAGE_SIZE;// 计算写入地址
uint16_t bytes_to_write = (UpDataA.XmodemNB % (FLASH_PAGE_SIZE/128)) * 128;// 计算剩余有效字节数
uint16_t words_to_write = (bytes_to_write + 3) / 4;// 转换成 32位字 数量（向上取整）
InternalFLASH_WriteWords(flash_addr, (uint32_t *)UpDataA.UpDatabuff, words_to_write);// 把最后不足一页的数据写入 Flash
}
BootStaFlag &=~ IAP_XMODEMD_FLAG;//清除接收状态标志位，退出 Xmodem 模式
Delay_ms(100);
NVIC_SystemReset();// 延时后重启，运行新下载的程序
}
}
}
下载测试一下，我们首先先验证1和7的命令，将A区数据擦除：
然后输入命令2：可以发现开始发送大写C：

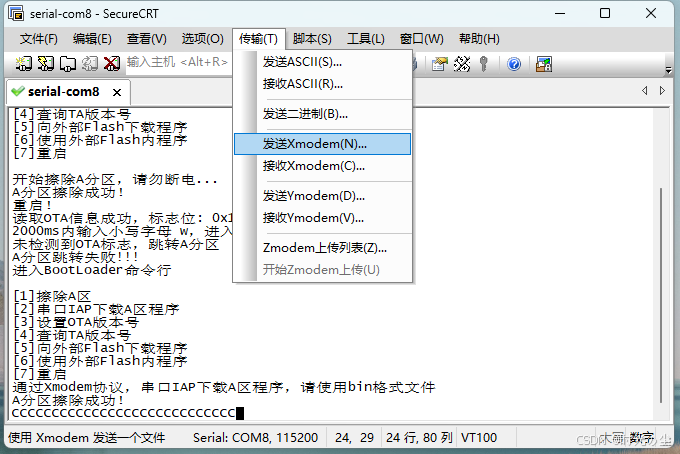

找到图示位置：

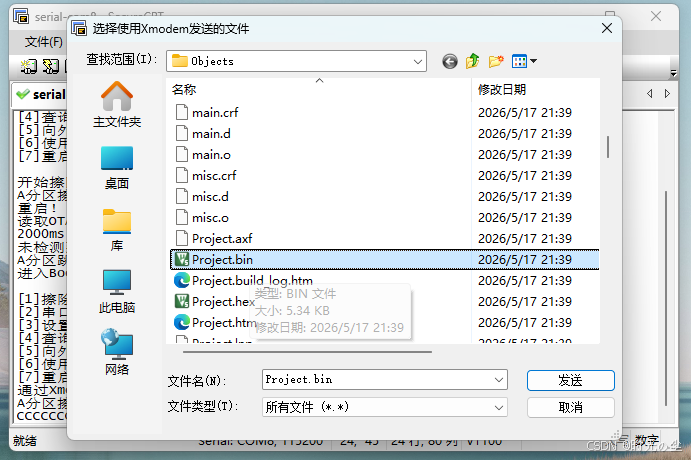

找到我们刚刚生成号的bin文件，发送：

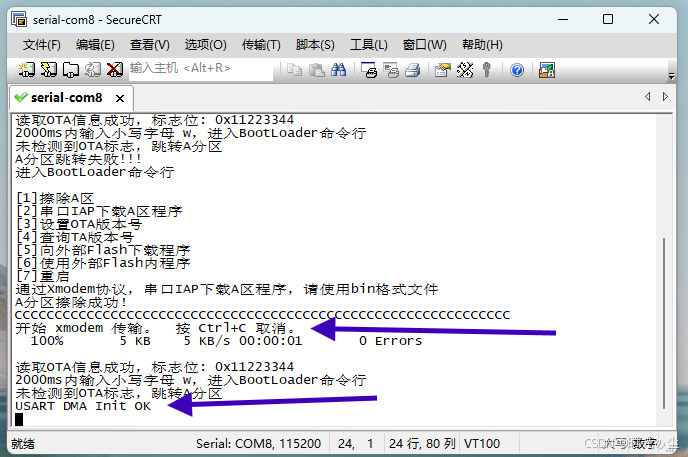

可以发现bin文件开始下载到A区，并且下载完重启，发现A分区已经更新完毕：
完整工程：
7.4 设置OTA版本号
下面我们在继续完成命令3的功能：设置OTA版本号。首先在保存在24C02内的OTA信息相关的结构体中创建一个数组，用于记录版本号：
typedef struct{
uint32_t OTA_flag; // OTA升级标志位，匹配OTA_SET_FLAG时触发升级
uint32_t Firelen[11]; //0号成员对应OTA的大小
uint8_t OTA_ver[32]; //用于记录版本号
}OTA_InfoCB;创建一个设置版本号标志位：
#define SET_VERSION_FLAG 0x00000008增加命令3的置位：
else if((datalen == 1) && (data[0] == '3'))//设置OTA版本号
{
printf("设置版本号\r\n");
BootStaFlag |= SET_VERSION_FLAG;
}当置位后判断版本号长度是否正确，然后判断格式是否正确：
if(BootStaFlag&SET_VERSION_FLAG)
{
if(datalen == 26)
{
if(sscanf((char *)data,"VER-%d.%d.%d-%d/%d/%d-%d:%d",&temp,&temp,&temp,&temp,&temp,&temp,&temp,&temp) == 8)
{
memset(OTA_Info.OTA_ver,0,32);
memcpy(OTA_Info.OTA_ver,data,26);
EE_WriteOTAInfo();
printf("版本号正确\r\n");
BootStaFlag &=~ SET_VERSION_FLAG;
BootLoader_Info();
}
else
{
printf("版本号格式错误!!!\r\n");
}
}
else
{
printf("版本号长度错误!!!\r\n");
}
}这里的长度是因为我们版本号准备设置成这样：
VER-1.0.0-2026/05/13-12:00
想要设计别的样式，只需要更改长度和sscanf里面的内容即可。

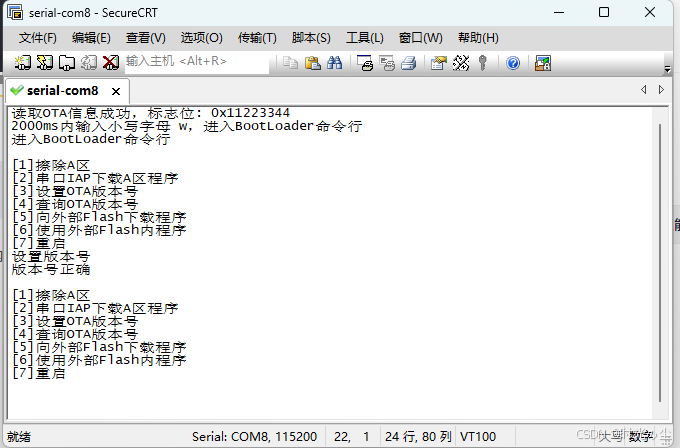

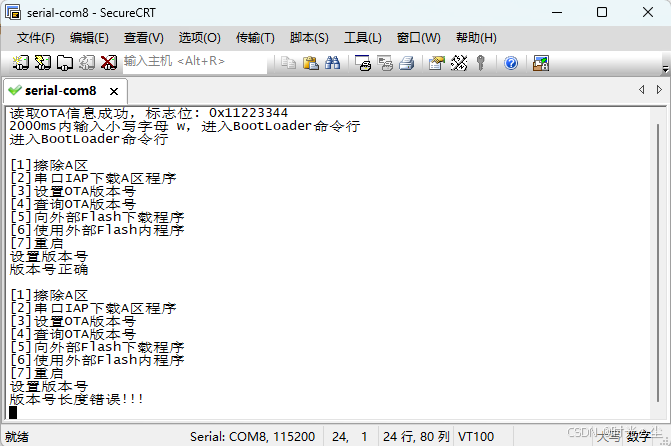

下载测试一下：
这里需要注意一点里面的版本号输入，只需要在外面Ctrl+C，然后来到应用鼠标右键即可，不要Ctrl+V，否则显示长度错误：
7.5 查询OTA版本号
这个实现就比较简单了，只需要调用读取函数即可：
else if((datalen == 1) && (data[0] == '4'))//查询OTA版本号
{
printf("查询版本号\r\n");
EE_ReadOTAInfo();//从24C02读取数据
printf("版本号：%s\r\n",OTA_Info.OTA_ver);
BootLoader_Info();//返回命令行

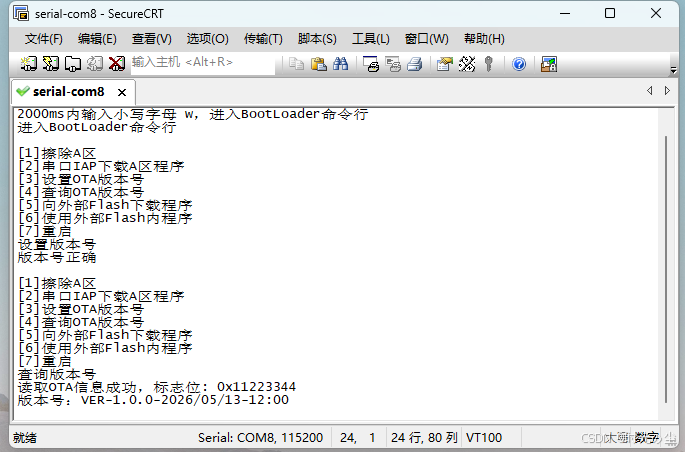

}验证一下：
完整工程：
7.6 向外部Flash下载程序
创建两个标志位：
#define CMD_5_FLAG 0x00000010
#define CMD5_XMODEM_FLAG 0x00000020如果输入命令字5置位：
else if((datalen == 1) && (data[0] == '5'))//向外部Flash下载程序
{
printf("向外部Flash下载程序，输入需要使用的块编号（1~9）\r\n");
BootStaFlag |= CMD_5_FLAG;
}如果置位，则判断是否是1~9（这里我们创建九个块），如果是置下载标志位CMD5_XMODEM_FLAG，然后将对应OTA块的编号写入，简单来时就是可以在1~9的编号分别存储不同的代码，需要哪个后面可以下载那个：
else if(BootStaFlag&CMD_5_FLAG)
{
if(datalen == 1)
{
if((data[0] >= 0x31)&&(data[0] <= 0x39))//ASCII码1~9的取值范围
{
UpDataA.W25Q64_BlockNB = data[0] - 0x30;
BootStaFlag |= (IAP_XMODEMC_FLAG | IAP_XMODEMD_FLAG | CMD5_XMODEM_FLAG);
UpDataA.XmodemTimer = 0;//初始化UpDataA.XmodemTimer为 0，用于 Xmodem 协议的超时控制
UpDataA.XmodemNB = 0;//初始化帧号计数器（收到多少包）
OTA_Info.Firelen[UpDataA.W25Q64_BlockNB] = 0;
SPI_FLASH_SectorErase(UpDataA.W25Q64_BlockNB);
printf("通过Xmodem协议，向外部Flash第%d个块下载程序，请使用bin格式文件\r\n",UpDataA.W25Q64_BlockNB);
BootStaFlag &=~ CMD_5_FLAG;
}
else
{
printf("编号错误!!!\r\n");
}
}
else
{
printf("数据长度错误!!!\r\n");
}
}然后来到我们上面编写好的下载函数部分，主要更改的就是接收到完整帧结构后的下载代码，我们之前只实现了下载到内部Flash的代码，我们可以通过分支语句判断CMD5_XMODEM_FLAG是否被置位，判断是下载到哪里：
if((UpDataA.XmodemNB % (FLASH_PAGE_SIZE/128)) == 0)
{
if(BootStaFlag&CMD5_XMODEM_FLAG)
{
uint32_t block_base = UpDataA.W25Q64_BlockNB * 64 * 1024; // 每个块 64KB
uint32_t page_offset = ((UpDataA.XmodemNB / 16) - 1) * FLASH_PAGE_SIZE;
uint32_t w25q64_addr = block_base + page_offset;
// 直接写入 2048 字节
SPI_FLASH_BufferWrite(UpDataA.UpDatabuff, w25q64_addr, FLASH_PAGE_SIZE);
}
else
{
uint32_t flash_addr = FLASH_A_START_ADDR + ((UpDataA.XmodemNB / (FLASH_PAGE_SIZE/128)) - 1) * FLASH_PAGE_SIZE;// 计算要写入的 Flash 地址
InternalFLASH_WriteWords(flash_addr, (uint32_t *)UpDataA.UpDatabuff, FLASH_PAGE_SIZE / 4);// 写入整页 Flash
}
}
我们来拆解一下设计逻辑，对于对外部Flash的写入是如何实现的，可以参考我们之前的工程：
/**
* @brief 对FLASH写入数据，调用本函数写入数据前需要先擦除扇区
* @param pBuffer，要写入数据的指针
* @param WriteAddr，写入地址
* @param NumByteToWrite，写入数据长度
* @retval 无
*/
void SPI_FLASH_BufferWrite(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite);【OTA】手把手写BootLoader程序·硬件SPI读写Flash芯片（W25Q64）_p25q64读写程序-CSDN博客
我们需要完善几个概念：
- Xmodem 一包是128 字节
- STM32F103ZET6是2048字节一页（FLASH_PAGE_SIZE = 2048 字节），
- W25Q64 一块是64KB，也就是64 * 1024 = 65536 字节
我们其实可以按照每收到128字节写入一次，不过这样做太慢，并且需要频繁写入损耗太大，所以我们STM32和W25Q64 都是按页，Xmodem 一包是128 字节取16次刚好2048：
if((UpDataA.XmodemNB % (FLASH_PAGE_SIZE/128)) == 0)
{
}然后判断CMD5_XMODEM_FLAG有没有置位，当置位表示当前要写入 W25Q64 外部 Flash，如果没有则写入 STM32 内部 Flash：
if(BootStaFlag&CMD5_XMODEM_FLAG)
{
}
else
{
}内部Flash的设计实现上面已经讲过了，这里主要实现写外部Flash：
if(BootStaFlag&CMD5_XMODEM_FLAG)
{
uint32_t block_base = UpDataA.W25Q64_BlockNB * 64 * 1024; // 每个块 64KB
uint32_t page_offset = ((UpDataA.XmodemNB / 16) - 1) * FLASH_PAGE_SIZE;
uint32_t w25q64_addr = block_base + page_offset;
// 直接写入 2048 字节
SPI_FLASH_BufferWrite(UpDataA.UpDatabuff, w25q64_addr, FLASH_PAGE_SIZE);
} /**
* @brief 对FLASH写入数据，调用本函数写入数据前需要先擦除扇区
* @param pBuffer，要写入数据的指针
* @param WriteAddr，写入地址
* @param NumByteToWrite，写入数据长度
* @retval 无
*/
void SPI_FLASH_BufferWrite(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite);这里主要需要搞懂地址怎么算？因为对于数据直接接收我们A区更新用到的结构体的数据，里面记录了更新A区时用于保存从W25Q64读取的数据：
typedef struct{
uint8_t UpDatabuff[FLASH_PAGE_SIZE];//更新A区时用于保存从W25Q64读取的数据
uint32_t W25Q64_BlockNB; //用于记录从哪个W25Q64的块中读取的数据
uint32_t XmodemTimer; //超时检测
uint32_t XmodemNB; //数据包计数
uint32_t XmodemCRC; //CRC校验
}UpDataA_CB;长度更简单，就是2048，因为只有我们接收完2048数据长度的数据，才会进到if语句当中。
对于写入地址怎么算呢？这里我们需要先明确我们对于W25Q64的内存规划，假设W25Q64是一本书，我们知道书是有一个大目录，然后里面又跟着一堆小目录，大目录就相当于我们前面的分节，我们将W25Q64分成九个章节，每个章节存放一种代码，代码有根据里面的小目录一点一点往下排版。
首先是块偏移（大目录）：
uint32_t block_base = UpDataA.W25Q64_BlockNB * 64 * 1024;块 1 的起始地址 = 1 * 64*1024 = 0x10000
块 2 = 2*64K = 0x20000
块 3 = 3*64K = 0x30000
页偏移（小目录）：
uint32_t page_offset = ((UpDataA.XmodemNB / 16) - 1) * FLASH_PAGE_SIZE;每 16 包 = 1 页（2048）
收了 16 包 → 16/16 = 1 → 第 1 页
收了 32 包 → 32/16 = 2 → 第 2 页
偏移 = 页数 × 2048
最终地址，也就是大目录加小目录：
uint32_t w25q64_addr = block_base + page_offset;举个例子：块 1 + 第 0 页
块基地址 = 65536
页偏移 = 0
最终地址 = 65536 + 0 = 65536块 1 + 第 1 页
地址 = 65536 + 2048 = 67584
和写入内部Flash一样，对不够2048字节的部分也进行写入：
uint32_t block_base = UpDataA.W25Q64_BlockNB * 64 * 1024;
uint32_t page_offset = (UpDataA.XmodemNB / 16) * FLASH_PAGE_SIZE;
uint32_t w25q64_addr = block_base + page_offset;
uint16_t bytes_to_write = (UpDataA.XmodemNB % 16) * 128;
SPI_FLASH_BufferWrite(UpDataA.UpDatabuff, w25q64_addr, bytes_to_write);
下载验证一下，首先先擦除A区：
重启发现A分区已经擦除完毕，不能再跳转了：

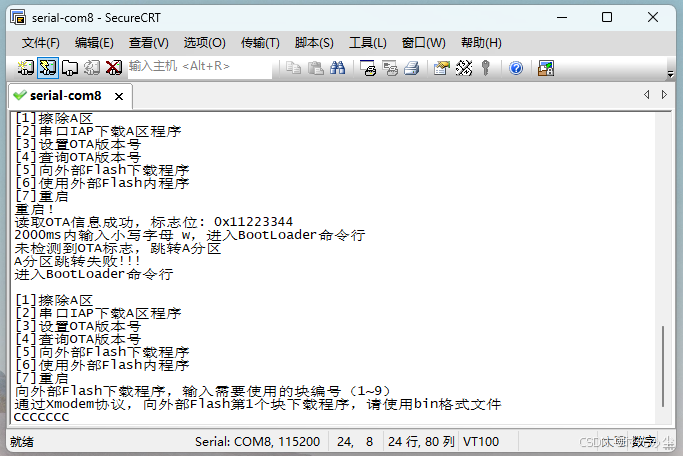

我们开始想外部Flash下载程序，输入命令5，输入下载到1区块：

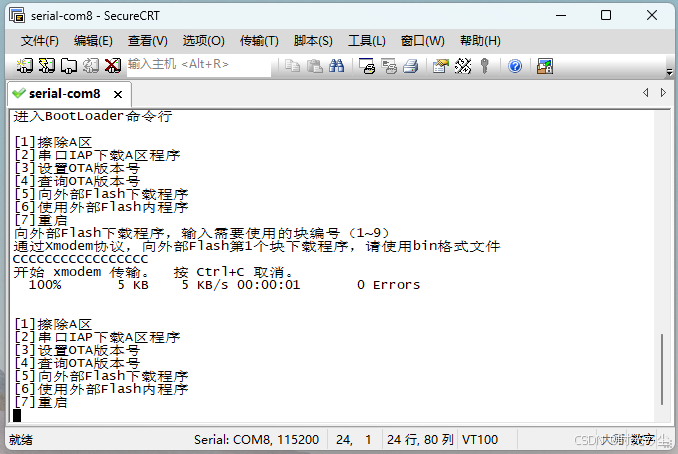

将bin文件下载进去，可以发现能够正常下载：
至于如何验证呢？这就需要下一个命令。
7.7 使用外部Flash内程序
也就是说，从 W25Q64 指定块读取固件并写入内部 Flash A区，首先置位命令6：
else if((datalen == 1) && (data[0] == '6'))//使用外部Flash内程序
{
printf("使用外部Flash下载程序，输入需要使用的块编号（1~9）\r\n");
BootStaFlag |= CMD_6_FLAG;
}#define CMD_6_FLAG 0x00000040如果命令6置位则，开始判断需要写入那一块的数据：
else if(BootStaFlag&CMD_6_FLAG)
{
if(datalen == 1)
{
if((data[0] >= 0x31)&&(data[0] <= 0x39))//ASCII码1~9的取值范围
{
UpDataA.W25Q64_BlockNB = data[0] - 0x30;
Copy_From_W25Q64_To_InternalFlash(UpDataA.W25Q64_BlockNB);
BootStaFlag &=~ CMD_6_FLAG;
}
else
{
printf("编号错误!!!\r\n");
}
}
else
{
printf("数据长度错误!!!\r\n");
}
}对于 Copy_From_W25Q64_To_InternalFlash() 函数的实现，我们是这么设计的，首先声明几个变量，作用看注释即可：
uint32_t w25q64_addr; // W25Q64 读取地址
uint32_t flash_addr; // STM32 内部写入地址
uint16_t read_len; // 每次读取长度（2KB）
uint32_t firmware_len; // 固件总长度
uint8_t buf[2048]; // 数据缓存
uint32_t i; 首先通过读取 Firelen 获取存储的固件长度：
// 获取固件长度（从 OTA 信息读取）
firmware_len = OTA_Info.Firelen[block_num];
printf("固件长度：%d 字节\r\n", firmware_len);写入之前先擦除：
// 擦除内部 Flash A区
printf("开始擦除内部Flash A区...\r\n");
InternalFLASH_ErasePages_Num(FLASH_A_START_PAGES, FLASH_A_PAGES_NUM);
printf("内部Flash A区擦除完成！\r\n");获取STM32的内部Flash的起始地址和外部Flash的起始地址：
flash_addr = FLASH_A_START_ADDR; // STM32 内部起始地址 0x08010000
w25q64_addr = block_num * 65536; // W25Q64 块地址 = 块号 × 64KB循环读写数据：
// 按 2KB 一页循环读写
for(i=0; i<firmware_len; i+=2048)
{
// 最后一页不足 2048 字节，按实际长度读取
if( (firmware_len - i) < 2048 )
{
read_len = firmware_len - i;
}
else
{
read_len = 2048;
}
// 从 W25Q64 读取 2KB 数据
SPI_FLASH_BufferRead(buf, w25q64_addr + i, read_len);
// 写入内部 Flash
InternalFLASH_WriteWords(flash_addr + i, (uint32_t *)buf, read_len / 4);
printf("写入进度：%d/%d\r\n", i + read_len, firmware_len);
}读取完成延时重启：
printf("从 W25Q64 拷贝固件到内部Flash 完成！\r\n");
Delay_ms(100);

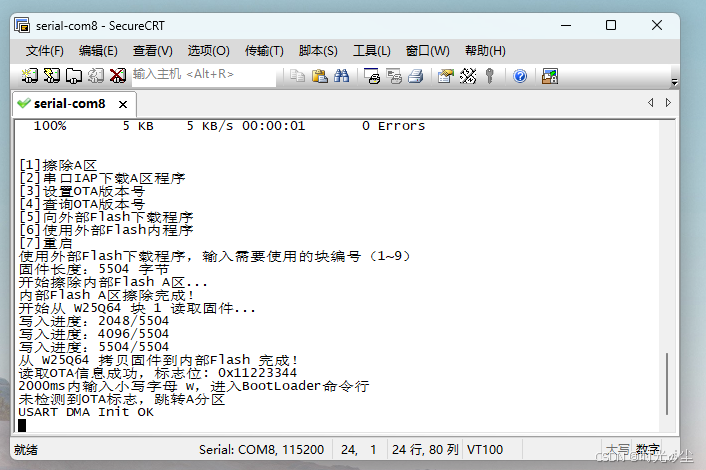

NVIC_SystemReset(); // 重启运行新程序我们来继续验证一下，其他步骤先按照7.6操作一遍，然后输入命令6下载区块1的代码，可以发现正常下载：
验证代码：
完整OTA实现过程：
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
12
0- 0
已为社区贡献28条内容
所有评论(0)
