封装模式

IPsec封装模式：传输模式 vs 隧道模式

一句话本质

IPsec封装模式的本质是“保护范围”的区别：

• 传输模式：只保护IP载荷（TCP/UDP等），保留原IP头不变。

• 隧道模式：保护整个原始IP包，再添加一个新IP头。

一、设计初衷：为什么要分两种模式？

IPsec设计于90年代，面临两种主要需求：

1. 端到端的主机安全：两台主机之间直接通信，中间网络是可信的（如企业内部网络），但担心链路被窃听。此时不需要隐藏源目IP，只需要加密内容。→ 传输模式

2. 网关到网关的VPN：两个安全网关之间建立隧道，保护各自后面的私网主机。此时需要隐藏私网拓扑，让公网只看到网关的IP地址。→ 隧道模式

这两种需求对IP头的处理完全不同，所以协议设计了两种模式。

二、传输模式（Transport Mode）

报文结构（以ESP为例）

原始IP包：
[ IP头（源=A，目的=B） ] [ TCP头 ] [ 数据 ]

传输模式ESP封装后：
[ IP头（源=A，目的=B） ] [ ESP头 ] [ TCP头 ] [ 数据 ] [ ESP尾 ] [ ESP认证 ]
                         ↑——————— 加密部分 ———————↑

本质与精髓

• 原IP头不动：源IP和目的IP保持不变，仍然是通信双方的真实地址。

• 只加密上层协议：TCP/UDP/ICMP等载荷被保护，但IP头明文暴露。

• 为什么这样设计？ 因为端到端通信时，中间路由器需要看到真实IP地址来转发报文。加密IP头会导致路由器无法路由。传输模式在“保证内容机密”的同时，不破坏原有的路由结构。

场景

• 两台服务器在同一个安全域内（如数据中心内部），但需要加密通信内容防止同一交换机上的其他设备嗅探。

• 或者作为更复杂隧道的一部分（如GRE over IPsec中，IPsec使用传输模式保护GRE包，因为GRE已经提供了外层IP头）。

三、隧道模式（Tunnel Mode）

报文结构（以ESP为例）

原始IP包：
[ 原IP头（源=私网A，目的=私网B） ] [ TCP头 ] [ 数据 ]

隧道模式ESP封装后：
[ 新IP头（源=网关1公网，目的=网关2公网） ] [ ESP头 ] [ 原IP头 ] [ TCP头 ] [ 数据 ] [ ESP尾 ] [ ESP认证 ]
                                             ↑—————————— 整个原IP包被加密 ———————————↑

本质与精髓

• 增加新IP头：新IP头的源目地址是VPN网关的公网地址，用于在公网上路由。

• 加密整个原始IP包：包括原始IP头。所以私网地址（如192.168.x.x）完全不可见。

• 为什么这样设计？ 因为私网地址在公网上不可路由。隧道模式把私网IP包“装进”一个公网IP包中，由网关负责封装/解封装。同时隐藏了内部网络拓扑，提高了安全性。

场景

• 站点到站点VPN：企业总部与分支之间，各自内网使用私有地址，通过公网加密通信。

• 远程访问VPN：员工从家里访问公司内网，客户端虚拟一个IP地址，与VPN网关建立隧道。

**************************************************************************************************************

安全协议

AH vs ESP：本质区别与设计精髓

• AH（认证头）：提供数据完整性和身份认证，但不加密。它保护IP包的整个载荷和IP头中的部分字段（防篡改）。

• ESP（封装安全载荷）：提供加密（机密性） + 可选认证。它保护IP包载荷（传输模式）或整个IP包（隧道模式）

核心区别：AH保护数据不被篡改（防改写），ESP保护数据不被偷看（防偷看） + 可选防篡改。

为什么这样设计？—— 两个独立的安全需求

90年代设计IPsec时，安全专家意识到：

1. 有时只需要防篡改，不需要加密。例如：路由器之间交换的路由协议报文（如OSPF），你希望确保它没有被中间人修改，但内容本身不必保密（因为路由信息本来就是要公开的）。加密会浪费CPU，且可能触发出口管制（当年密码技术受限制）。

2. 但大多数场景需要同时保证机密性和完整性（如VPN传输业务数据），所以需要ESP。

于是协议分成了两个独立协议：AH专门做认证，ESP专门做加密+可选认证。后来ESP也加入了认证功能，导致AH逐渐边缘化，但AH仍有独特价值。

---

• AH（Authentication Header）：提供数据完整性和源认证，但不加密。

• ESP（Encapsulation Security Payload）：提供数据加密（机密性），并可选提供完整性和认证。

两者都工作在IP层，都需要IKE来协商密钥和参数。

AH：具体怎么干活？

1. 发送方处理（以传输模式为例）

假设原始IP包：

[ IP头 ] [ TCP头 ] [ 数据 ]

步骤：

1. 计算完整性校验值（ICV），计算范围包括：

   - IP头中的不可变字段（源IP、目的IP、协议号等，但不包括TTL、校验和等每跳会变的字段）
   - 整个TCP头+数据（即整个上层协议数据）


2. 在IP头和TCP头之间插入AH头。AH头包含：

   - 下一个头（Next Header，标识TCP）
   - 载荷长度
   - SPI（安全参数索引）
   - 序列号（防重放）
   - ICV（前面算出的完整性校验值）


3. 修改IP头中的“协议号”字段为51（表示后面跟着AH）。

4. 发出报文。

最终报文结构：

[ IP头（协议=51） ] [ AH头 ] [ TCP头+数据 ]

2. 接收方处理

1. 看到IP头协议=51，知道后面是AH。

2. 根据SPI找到对应的SA（包含密钥、算法等）。

3. 用相同的算法，对同样的字段范围（IP头不可变部分 + TCP头+数据）重新计算ICV。

4. 对比收到的ICV和自己算的是否一致：

   • 一致 → 数据没有被篡改，源IP真实。

   • 不一致 → 丢弃报文，并记录异常。

关键：AH不修改IP头中的源/目IP，也不加密任何数据。所以中间的转发设备能看到原始IP地址和TCP/UDP端口等所有信息，只是不能篡改。

---

三、ESP：具体怎么干活？

ESP可以做两件事：加密（必须） 和 认证（可选）。我们按完整功能（加密+认证）讲。

1. 发送方处理（传输模式）

原始IP包：

[ IP头 ] [ TCP头 ] [ 数据 ]

步骤：

1. 在TCP头+数据后面添加ESP尾（ESP Trailer），用于补齐加密块长度。

2. 将 TCP头+数据+ESP尾 一起加密（使用协商好的加密算法，如AES）。

3. 在加密数据前加上ESP头（包含SPI、序列号）。

4. 可选：对整个ESP头+加密数据计算ICV，附加到末尾。

5. 修改IP头中的“协议号”字段为50（表示后面是ESP）。

6. 发出报文。

最终报文结构：

[ IP头（协议=50） ] [ ESP头 ] [ 加密的TCP头+数据+ESP尾 ] [ ESP认证（可选）]

2. 接收方处理

1. 看到IP头协议=50，知道后面是ESP。

2. 根据SPI找到SA。

3. 如果开启了认证，先验证ICV，确保报文未被篡改。

4. 解密ESP头后面的数据，还原出TCP头+数据+ESP尾。

5. 去掉ESP尾，得到原始TCP头+数据，交给上层。

---

**************************************************************************************************************

ESP的“完整性”认证范围不包括外层IP头

ESP明明能提供完整性校验，为什么中间人修改IP头时，ESP检测不到？

根本原因：ESP的完整性校验（ICV）计算范围只覆盖ESP头 + 加密后的数据，不包括外层IP头。
而AH的完整性校验包括IP头中的不可变字段（如源IP、目的IP）。

一、举例说明：传输模式下，ESP为什么保护不了IP头？

原始报文（A → B，传输模式ESP）

[ IP头（源=1.1.1.1，目的=2.2.2.2，协议=50） ] [ ESP头 ] [ 加密的TCP数据 ] [ ESP尾 ] [ ESP认证 ]

• ESP认证计算的范围：ESP头 + 加密的TCP数据 + ESP尾。

• IP头不在这个计算范围内。

中间人攻击：修改IP头（目的IP 2.2.2.2 → 3.3.3.3）

• 中间人直接改掉IP头中的目的IP，然后转发。

• 报文到达3.3.3.3（一个错误的设备），它可能丢弃或错误处理。

• 真正的B（2.2.2.2）根本收不到。

• 但是，ESP的ICV验证是在接收方B进行的，既然B没收到，就没人去验证。即使有人验证，验证对象是ESP头+加密数据，IP头被改不影响ICV计算结果——因为IP头不在计算范围里。

结果：ESP完全无法阻止IP头篡改。

---

二、为什么ESP这样设计？

• 性能与通用性：IP头中的TTL、校验和等字段每经过一跳都会变化，如果ESP把IP头纳入认证范围，这些合法变化也会导致认证失败。所以ESP选择只保护稳定部分（载荷）。

• NAT穿透：NAT设备需要修改IP头（源IP、端口），如果ESP认证了IP头，NAT后认证必失败。因此ESP故意不保护外层IP头，以便配合NAT-T。

---

协议	设计目标	是否兼容NAT	当前状态
ESP	加密+可选认证，牺牲IP头保护	✅ 是（配合NAT-T）	主流
AH	保护IP头+载荷，不加密	❌ 否	边缘化

---

**************************************************************************************************************

传输模式和隧道模式的使用区分

如果隧道是加密点（防火墙）自己使用，那么使用传输模式，如果是给加密点（防火墙）后面的网络使用，那么使用隧道模式。

• 传输模式：加密点就是通信的源和目的本身。数据包从防火墙发出，目的也是防火墙（或者防火墙是端到端的一环）。此时不需要隐藏IP，因为IP就是防火墙自己的公网地址。

• 隧道模式：加密点只是一个网关，保护的是它后面的网络。源和目的不是防火墙本身，而是内网的主机。此时需要把原始IP包整个加密，再套上新IP头（防火墙的公网地址），从而隐藏内网结构。

---

一、场景举例：加密点（防火墙）自己使用

例子：两台防火墙之间直接建立IPsec VPN，用于传输防火墙自己的管理流量（比如SNMP、Syslog、BGP邻居等）。

• 源IP = 防火墙A的公网IP（1.1.1.1）

• 目的IP = 防火墙B的公网IP（2.2.2.2）

• 通信双方就是防火墙本身，没有“后面的网络”。

此时用传输模式：

[ IP头(1.1.1.1→2.2.2.2) ] [ ESP头 ] [ 管理数据 ]

• 不需要加新IP头，因为原IP头已经是公网可路由的，且不需要隐藏。

• 效率高（少20字节开销）。

---

二、场景举例：加密点给后面的网络使用

例子：总部防火墙（公网IP 1.1.1.1）与分支防火墙（公网IP 2.2.2.2）建立IPsec VPN，保护总部内网（192.168.1.0/24）和分支内网（192.168.2.0/24）之间的流量。

• 源IP = 192.168.1.10（总部主机）

• 目的IP = 192.168.2.10（分支主机）

• 通信双方是内网主机，防火墙只是加密网关。

此时必须用隧道模式：
[ 新IP头(1.1.1.1→2.2.2.2) ] [ ESP头 ] [ 原IP包(192.168.1.10→192.168.2.10) ]

• 原IP包中的私网地址在公网上不可路由，必须封装进新IP头。

• 隐藏内网拓扑，私网IP不暴露在公网。

• “加密点自己使用” → 防火墙是通信的端点 → 传输模式（因为IP头就是真实的通信地址，不需要额外封装）。

• “加密点给后面的网络使用” → 防火墙是中间网关 → 隧道模式（因为真实通信地址是内网主机，需要被封装保护）。

---

三、一个容易混淆的补充：GRE over IPsec 中的传输模式

在GRE over IPsec中，GRE隧道已经添加了外层IP头（公网IP到公网IP），此时IPsec用来保护这个GRE包。对于IPsec来说，它保护的源和目的就是GRE包的外层IP头，而这正是两个防火墙的公网IP —— 相当于IPsec是在“防火墙之间”保护，所以可以用传输模式。这也符合老师的规则：加密点（防火墙）自己使用（GRE封装后的包，源目是防火墙自身），所以传输模式。

---

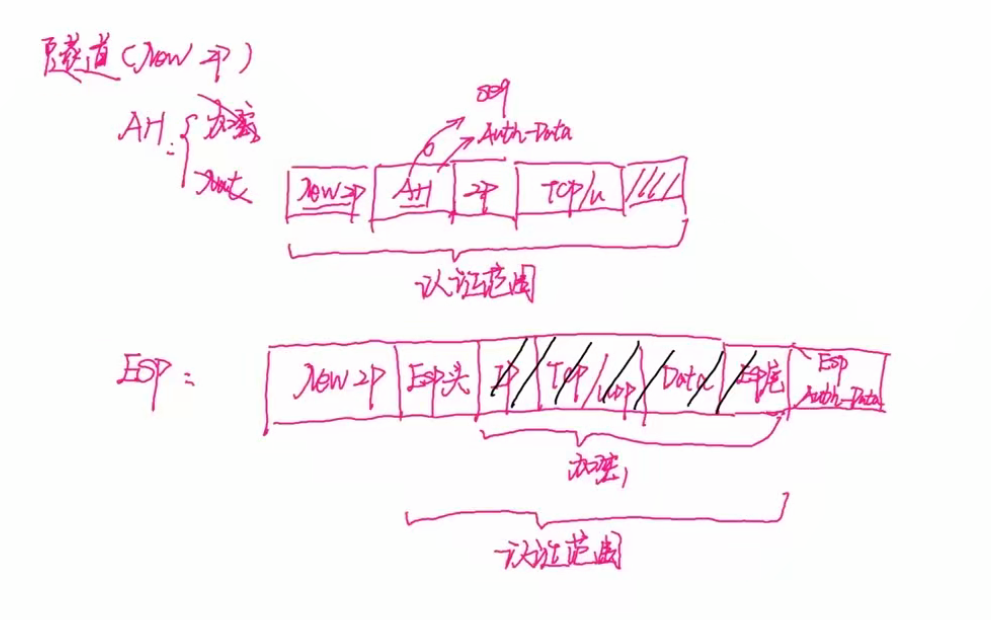

AH头明明在新IP头后面（内层），为什么能验证新IP头？

报文格式是 [新IP头] [AH头] [原始IP包]，AH头明明被夹在中间，怎么去校验它前面的新IP头？这听起来确实违反直觉。

详细步骤（发送方）

1. 构建原始IP包（私网A→私网B）。

2. 在原始IP包前添加AH头（此时AH头的ICV字段暂时填0）。

3. 在AH头前添加新IP头（源=网关1公网，目的=网关2公网，协议=51）。

4. 此时内存中已有完整报文：[新IP头] [AH头] [原始IP包]。

5. 计算ICV：按照RFC定义，将以下数据拼接成一个缓冲区，计算哈希：

   • 新IP头中的不可变字段（源IP、目的IP、协议号等，跳过TTL、校验和等可变字段）

   • AH头本身（包括下一个头、载荷长度、SPI、序列号等，但ICV字段置0）

   • 整个原始IP包

6. 将计算出的哈希值填入AH头的ICV字段。

7. 发送报文。

详细步骤（接收方）

1. 收到完整报文：[新IP头] [AH头] [原始IP包]。

2. 解析新IP头，知道后面是AH（协议=51）。

3. 根据AH头中的SPI找到SA，获得算法和密钥。

4. 同样拼接以下数据：

   • 新IP头中的不可变字段（按相同规则提取）

   • AH头（包括SPI、序列号等，但使用报文中的ICV字段？注意：计算哈希时，ICV字段应作为0处理，因为原始ICV不参与计算）

   • 整个原始IP包

5. 计算哈希，与AH头中的ICV对比。

6. 一致则通过，否则丢弃。

为什么AH在NEW IP跟RAW IP之间呢？

无论是传输模式还是隧道模式，也无论是AH还是ESP，第一个字节必须是IP头。这是IP协议的铁律，没有例外。

正确的“最外面”：对于隧道模式，新IP头就是最外面（第一个）。AH头在新IP头后面，但它通过ICV计算可以保护新IP头。这就是设计上看似反直觉但实际可行的原因。

---

---

为什么传输模式下ESP也不能穿越NAT

---

ESP传输模式 vs 隧道模式：穿越NAT的本质区别

核心结论

• 传输模式ESP：无法直接穿越NAT（即使有NAT-T也困难，且不推荐）。

• 隧道模式ESP：配合NAT-T可以完美穿越NAT（实际生产标准做法）。

到底是什么导致传输模式ESP不能穿越NAT，而隧道模式ESP可以？

一、先明确三条不可动摇的“硬约束”

1. TCP校验和依赖IP地址
   TCP校验和的计算包括“伪头部”，伪头部中含有源IP和目的IP。这是TCP协议的规定，目的是防止IP地址被篡改后上层协议不知道。

2. NAT修改IP地址后，必须同步更新TCP校验和
   否则，接收方计算出的校验和与发送方的不一致，会认为数据损坏而丢弃。NAT必须做这个更新。

3. NAT要更新TCP校验和，必须能读取TCP头（包括校验和字段）
   否则无法修改。

---

二、传输模式ESP的因果链

[1] 原始报文：IP头（源=192.168.1.1，目=8.8.8.8），TCP头（校验和=C1，依赖192.168.1.1和8.8.8.8）
[2] 经过传输模式ESP加密 → TCP头被加密（NAT看不见）
[3] 到达NAT设备：NAT看到IP头源=192.168.1.1 → 必须改为公网IP 1.1.1.1
[4] NAT知道：改了源IP → TCP校验和必须重新计算（因为伪头部变了）
[5] 但是：TCP头被加密 → NAT无法读取，更无法修改校验和
[6] NAT无奈：只改IP头，不改变校验和（因为改不了）→ 转发
[7] 接收方解密后 → 得到IP头（源=1.1.1.1，目=8.8.8.8），TCP校验和仍然是C1（基于旧IP）
[8] 接收方计算校验和（基于1.1.1.1和8.8.8.8）→ 得到C2 ≠ C1 → 丢弃

失败的根本原因：NAT有“更新校验和”的需求，但没有“访问TCP头”的能力（因为加密）。因果关系：需求存在，能力缺失 → 失败。

---

三、隧道模式ESP的因果链

[1] 原始报文（内层）：IP头（源=192.168.1.1，目=192.168.2.1），TCP头（校验和=C3，依赖这两个私网IP）
[2] 经过隧道模式ESP加密 → 整个原始IP包被加密（包括内层IP头和TCP头）
[3] 外层加上新IP头（源=网关1公网1.1.1.1，目=网关2公网2.2.2.2）
[4] 到达NAT设备：NAT看到外层IP头源=1.1.1.1 → 可能改为另一个公网地址（例如1.1.1.100）
[5] NAT思考：我改了外层IP头，但TCP校验和在哪里？它在加密的内层里面。
[6] 关键：内层TCP校验和依赖的是内层IP地址（192.168.1.1和192.168.2.1），与外层IP头无关。
[7] 因此，NAT修改外层IP头，**完全不影响内层TCP校验和的正确性**。NAT不需要修改内层校验和。
[8] NAT只需要修改外层IP头（以及外层IP头校验和）→ 转发
[9] 接收方解密后 → 内层TCP校验和C3依然正确 → 正常处理

成功的根本原因：NAT没有“更新内层TCP校验和”的需求（因为外层IP修改与内层校验和无关）。因果关系：需求不存在 → 无需能力 → 成功。

---

因素	传输模式ESP	隧道模式ESP
NAT修改了哪个IP？	原IP头中的源IP（私网→公网）	外层新IP头中的源IP（公网→公网）
TCP校验和依赖哪个IP？	同一个IP（就是被改的那个）	内层IP（私网，未被改）
NAT修改IP后，TCP校验和会错吗？	会（因为依赖的被改了）	不会（因为依赖的没被改）
NAT需要更新TCP校验和吗？	必须	不需要
NAT能更新TCP校验和吗？	不能（TCP头被加密）	不需要能力
最终结果	❌ 失败	✅ 成功（协议号问题另由NAT-T解决）
