编号:T2382410M

设计简介:

基于单片机的播种机排种震动控制系统设计

  1. STM32核心控制部件,处理信号并发出指令以调节排种震动。
  2. 传感器
    速度传感器:检测播种机行进速度,为调整排种震动参数提供依据。
    种子流量传感器:监测种子流量,异常时通知单片机调整。
  3. 震动电机
    产生震动促使种子排出,可调整震动强度和频率适应不同播种需求。
  4. 电源模块
    提供稳定电源,确保系统正常运行。
  5. 显示模块
    显示工作状态,方便操作和维护

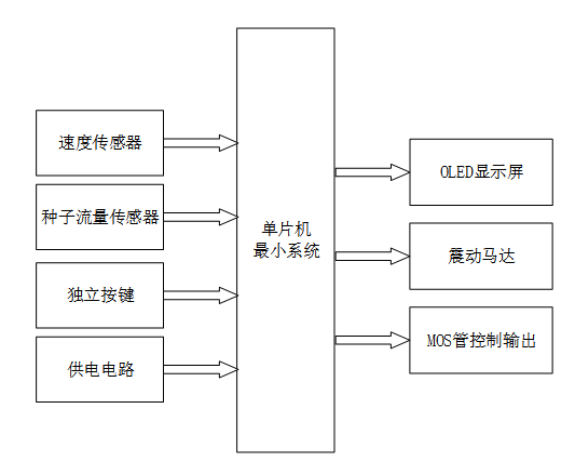

基于 STM32 的播种机排种震动控制系统设计与实现

一、主控部分

核心:STM32 单片机功能:获取输入数据、内部处理、控制输出

二、输入部分

  1. 速度传感器模块:检测播种机的实时播种行进速度
  2. 种子流量传感器模块:监测种子的排出流量
  3. 独立按键模块:用于切换系统界面、设置各项参数阈值
  4. 供电电路:为整个播种机排种震动控制系统供电

三、输出部分

  1. OLED 显示模块:显示系统工作状态,方便操作和维护
  2. 震动马达模块:产生震动,促进种子顺畅排出
  3. MOS 管控制模块:接收主控指令,驱动震动马达等执行部件工作

第 5 章 实物调试

5.1 整体实物构成

该设计主要硬件包括 STM32F103C8T6 单片机作为主控核心,用于处理各类信号并发出控制指令;3144E 霍尔传感器检测播种机行进速度,为排种震动参数调整提供依据;震动马达模块促使种子排出,其震动强度和频率可按需调节;OLED 显示屏用于显示系统工作状态;还有电源电路提供稳定电源,复位电路确保单片机正常复位,晶振电路为单片机提供时钟信号。

焊接流程为,先准备好焊接工具和材料,如电烙铁、焊锡丝、助焊剂等。接着在焊接面涂适量助焊剂,将元器件按图纸准确放置在电路板对应焊盘上,用镊子固定。然后用电烙铁蘸取适量焊锡丝,快速点焊元器件引脚,完成焊接。

注意事项方面,焊接前要仔细核对元器件规格和型号,避免错焊、漏焊。焊接过程中,电烙铁温度不宜过高,一般控制在 300-350℃,焊接时间不宜过长,防止损坏元器件。对于敏感元器件,如 STM32 单片机,要采取防静电措施,如佩戴防静电手环。焊接后,需检查焊点是否光滑、有无虚焊、短路等情况,确保硬件电路正常工作。整体实物如图 5-1 所示:

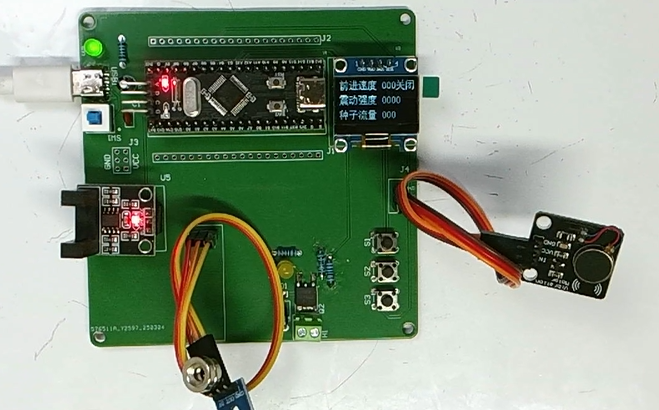

图 5-1 整体实物图

5.2 速度检测测试

霍尔传感器(3144E)通过感应播种机转动部件上磁性元件的磁场变化,输出脉冲信号。STM32 单片机采集该脉冲,结合转动部件周长,计算出播种机行进速度。基于此速度,系统动态调整震动电机参数,保障不同速度下排种精准,避免漏播、重播,提升播种质量与效率。速度检测测试图如下图 5-2 所示。

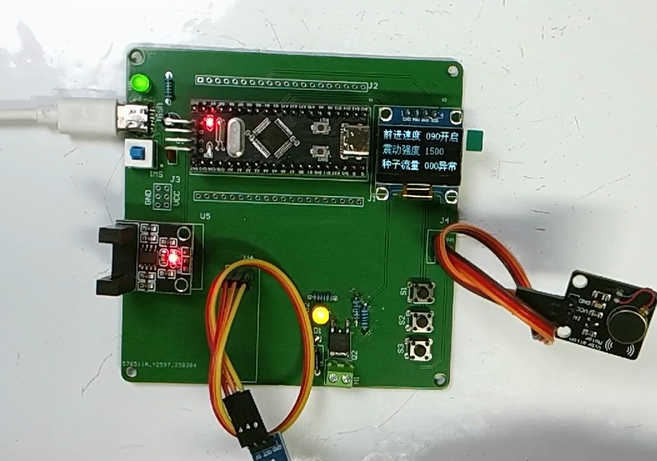

图 5-2 速度检测测试图

5.3 排种功能测试

当速度大于 30 时,每 2 秒通过震动调节种子流量;种子流量与速度的差值小于 15 时为正常状态,不显示异常,若种子流量降至 0 则判定为异常。速度与震动频率呈等比例关系,速度越高,震动频率越强,当速度超过 120-150 时,震动频率达到最高值 2000(最高上限为 2000),以此实现对种子流量的动态控制。排种功能测试图如下图 5-3 所示:

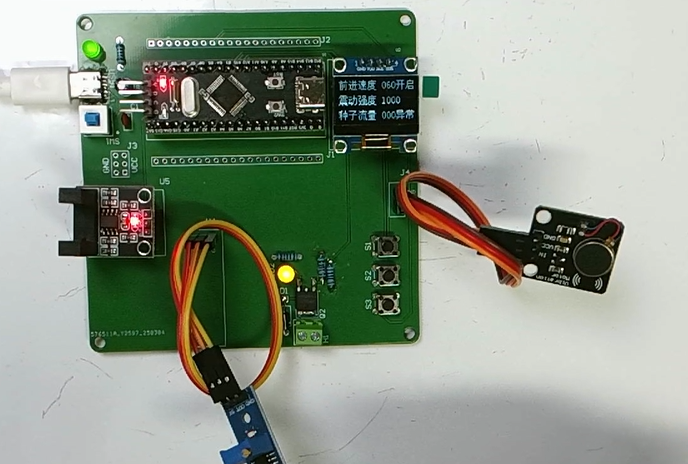

图 5-3 排种功能测试图

设计说明书部分资料如下

设计摘要:

随着农业现代化进程加速,精准播种技术成为提升作物产量与品质的关键环节,而排种系统作为播种机的核心部件,其工作稳定性与排种精度直接影响播种质量。当前传统播种机排种系统多采用机械传动或固定参数控制,难以适应复杂工况:当行进速度变化或种子物理特性差异较大时,易出现排种量不均、漏播或重播等问题,导致种子浪费与作物生长不齐,制约了农业生产效率的提升。

本设计基于STM32单片机构建智能排种震动控制系统,通过速度传感器与种子流量传感器实时采集工况数据,动态调节震动电机的强度与频率,实现排种参数的自适应优化。该研究可有效解决传统系统的局限性,提升排种精度与稳定性,对降低农业生产成本、推动播种机械智能化升级具有重要实践意义,同时为精准农业装备的研发提供技术参考。

关键词:智能排种;单片机;农业生产

字数:10000+

目 录

第1章 绪论

1.1 研究背景与意义

1.2 国内外研究现状

1.3 研究内容与方法

1.4 论文章节安排

第2章 系统总体分析

2.1 系统总体框图

2.2系统主控方案选型

2.3测速模块选择

2.4电机驱动模块选择

2.5显示模块选择

第3章 系统电路设计

3.1 系统总体电路组成

3.2 主控电路设计

3.3 电源电路设计​

3.4 震动马达电路设计

3.5霍尔传感器电路设计

3.6 OLED显示屏电路设计

第4章 系统软件设计

4.1 系统软件介绍

4.2 主程序流程图

4.3按键函数流程设计

4.4显示函数流程设计

4.5处理函数流程图

第5章 实物调试

5.1 整体实物构成

5.2 速度检测测试

5.3 排种功能测试

第6章 总结

参考文献

致谢
