1 开发环境

硬件平台用的ESP32C3 mini + nRF Connect（小米手机）

这次还是先用micopython，主要是来的快，方便对整体概念简建立一些感性认识。

搭建micopython环境，硬件连接这里就不多说了。。。

2 蓝牙广播

第一个实验是蓝牙广播，也就是发现蓝牙。

2.1 代码

import bluetooth

# 1. 复位蓝牙，避免残留状态
ble = bluetooth.BLE()
ble.active(False)
import utime
utime.sleep_ms(100)
ble.active(True)

# 设备名称
dev_name = "C3-DEV"
# 标准BLE广播帧：Flags+设备名（固定格式，手机必扫到）
# 0x02,0x01,0x06 = BLE通用发现标志
adv_data = bytearray([0x02,0x01,0x06, len(dev_name)+1, 0x09]) + dev_name.encode()

# 开启广播：间隔100000us=100ms，可连接模式
ble.gap_advertise(100000, adv_data=adv_data, connectable=True)

print("BLE广播开启，设备名:C3-DEV")

2.2 代码分析

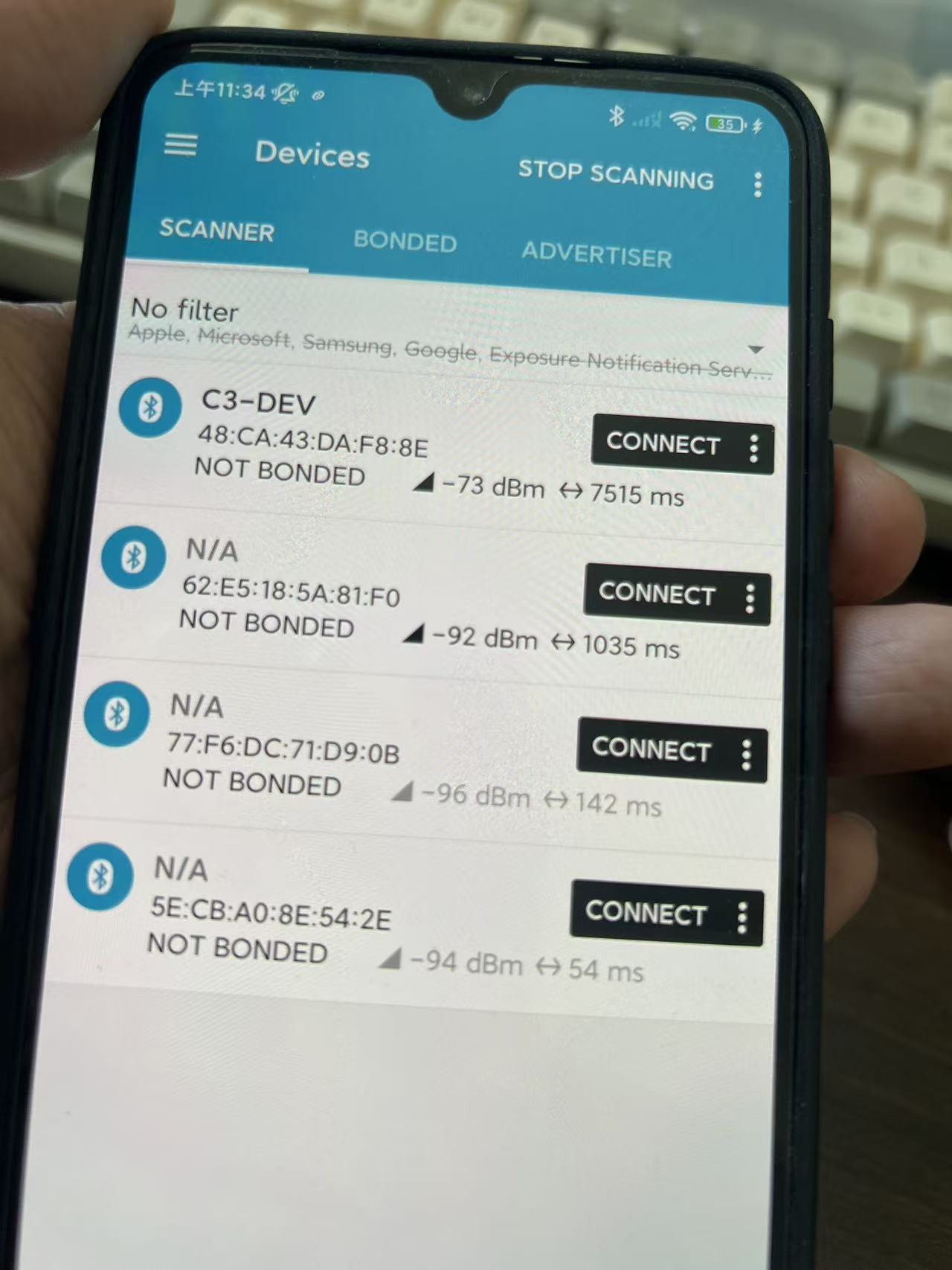

代码还是很简单，只要一运行就能看到效果。我用的软件是Nordic的nRF connect。起码比原始自带的蓝牙搜索软件强一些。整个代码稍微复杂一点的就是adv data。代码如下：

adv_data = bytearray([0x02,0x01,0x06, len(dev_name)+1, 0x09]) + dev_name.encode()

BLE 广播由多条「AD 结构」拼接而成，每条 AD 格式 = [长度 (1B) + 类型 (1B) + 数据 (N 字节)]

[0x02, 0x01, 0x06] → 第一条 AD：BLE Flags 标志位。0x02：本条 AD 总长度。0x01：AD 类型 = Flags，后面的0x06是一些蓝牙属性。

[len(dev_name)+1, 0x09] + dev_name.encode() → 第二条 AD：完整蓝牙设备名。09表示Complete Local Name 完整设备名称。

看来本质就是类似TLV 编码（Type-Length-Value），很久很久之前做项目就是这个，没想到现在还在用这边编码。

在发广播（Advertising）的时候，运行MicroPython的芯片（从机）是在向空气中盲目地发报文。为了保证低功耗、高速度，蓝牙官方规范严格限制了一个传统广播包的最大长度只有 31 个字节（31 Bytes）。

在这的 31 个字节里，除掉蓝牙固定的报文头、Mac地址等物理开销，留给用户自定义的有效载荷（Payload）通常只剩 20多字节。

所以，设备在广播时，通常只塞入最核心的信息：

• Flags（标志位）：1字节，声明自己是“通用可发现”的。

• Local Name（设备名称）：比如叫 USV_GATTS_NODE。

• TX Power Level（发射功率）：用来让手机计算距离。

3 蓝牙点灯

第二个实验就具体很多，通过蓝牙操作板子上的IO口。本来觉得这个部分应该会比较快，结果没想到非常折腾。。。

3.1 两套代码

import bluetooth
import machine
import time
from micropython import const

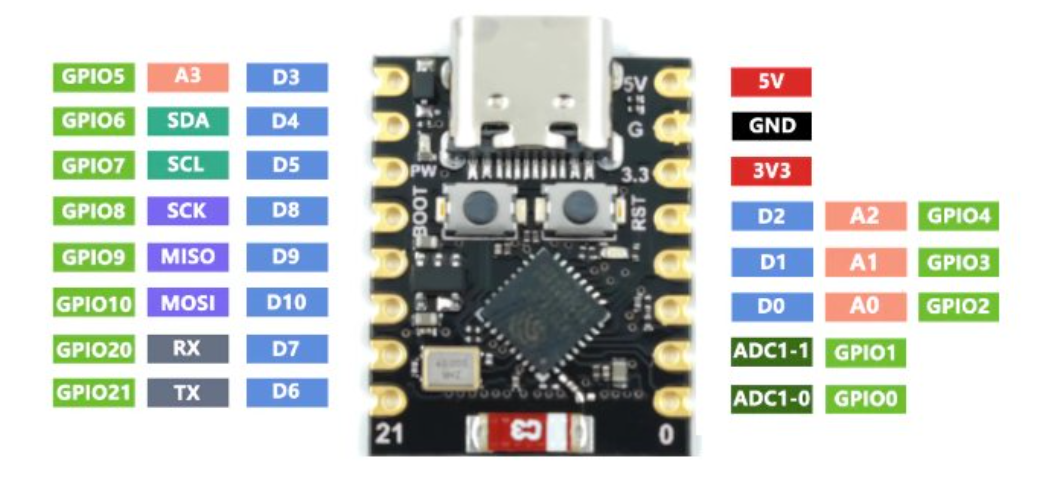

# 1. 配置板载 LED（ESP32-C3 常用引脚为 8，根据实际板子可调整）
LED_PIN = 8
led = machine.Pin(LED_PIN, machine.Pin.OUT)
led.value(0) # 默认灭

# 2. BLE 事件常量定义
_IRQ_CENTRAL_CONNECT = const(1)
_IRQ_CENTRAL_DISCONNECT = const(2)
_IRQ_GATTS_WRITE = const(3)

# 3. 蓝牙 UUID 定义（采用通用的 LED/Button 服务标准）
# 服务的 UUID: 00001523-1212-efde-1523-785feabcd123
_LED_SERVICE_UUID = bluetooth.UUID("00001523-1212-efde-1523-785feabcd123")
# 控制特性的 UUID (可写): 00001525-1212-efde-1523-785feabcd123
_LED_CHAR_UUID = (
    bluetooth.UUID("00001525-1212-efde-1523-785feabcd123"),
    bluetooth.FLAG_WRITE | bluetooth.FLAG_READ,
)
_LED_SERVICE = (_LED_SERVICE_UUID, (_LED_CHAR_UUID,),)

class BLE_LED_Controller:
    def __init__(self, name="AI_Glasses_BLE"):
        self._ble = bluetooth.BLE()
        self._ble.active(True)
        self._ble.irq(self._ble_irq)

        # 注册 GATT 服务
        ((self._handle,),) = self._ble.gatts_register_services((_LED_SERVICE,))

        # 初始化特性值（初始为 0x00，表示灭）
        self._ble.gatts_write(self._handle, bytes([0]))

        # 组装广播数据 (包含设备名称和公开的服务UUID)
        self._name = name
        self._payload = self._get_advertising_payload()
        self._advertise()
        print(f"BLE 设备已启动，正在广播名称: {self._name}")

    def _get_advertising_payload(self):
        # 构造标准的 BLE 广播数据包
        payload = bytearray()

        # 1. 广播 Flag
        payload.append(2) # 长度
        payload.append(0x01) # 类别: Flags
        payload.append(0x06) # 一般可发现模式 + 不支持 BR/EDR

        # 2. 广播名称
        name_bytes = self._name.encode('utf-8')
        payload.append(len(name_bytes) + 1)
        payload.append(0x09) # 类别: 完整设备名称
        payload.extend(name_bytes)

        return payload

    def _advertise(self):
        # 开始广播，每100ms广播一次
        self._ble.gap_advertise(250000, adv_data=self._payload)

    def _ble_irq(self, event, data):
        if event == _IRQ_CENTRAL_CONNECT:
            conn_handle, addr_type, addr = data
            # 转换 MAC 地址打印出来，确认手机确实连过来了
            mac = ":".join([f"{b:02x}" for b in addr])
            print(f"收到物理层连接连接! 句柄: {conn_handle}, 手机MAC: {mac}")

        elif event == _IRQ_CENTRAL_DISCONNECT:
            conn_handle, addr_type, addr = data
            print("连接断开或握手失败，重新开始广播...")
            self._advertise()

        elif event == _IRQ_GATTS_WRITE:
            conn_handle, value_handle = data
            if value_handle == self._handle:
                current_value = self._ble.gatts_read(self._handle)
                if current_value:
                    cmd = current_value[0]
                    if cmd in (1, 0x31):
                        led.value(1)
                        print("【BLE指令】点亮 LED")
                    elif cmd in (0, 0x30):
                        led.value(0)
                        print("【BLE指令】熄灭 LED")

# 启动蓝牙服务
ble_ctrl = BLE_LED_Controller()

上面的代码不用细看了，是不行的。。。

下面的代码改了很久，是可以的。。。不知道是不是因为短UUID的原因。

import bluetooth
import machine
from micropython import const

_IRQ_CENTRAL_CONNECT = const(1)
_IRQ_CENTRAL_DISCONNECT = const(2)
_IRQ_GATTS_WRITE = const(3)

# 改用16位短UUID（C3 v1.28稳定可用，避开128bit内核bug）
_SRV_UUID = bluetooth.UUID(0xFF00)
_CHAR_TX = (bluetooth.UUID(0xFF01), bluetooth.FLAG_NOTIFY)
_CHAR_RX = (bluetooth.UUID(0xFF02), bluetooth.FLAG_WRITE)
_SRV = (_SRV_UUID, (_CHAR_TX, _CHAR_RX))


LED_PIN = 8
led = machine.Pin(LED_PIN, machine.Pin.OUT)
led.value(1)

class BLE_ShortUUID:
    def __init__(self,name="C3_SHORT"):
        self.ble = bluetooth.BLE()
        self.ble.active(True)
        # 官方标准顺序：先注册，后irq
        ((self.tx_h,self.rx_h),)=self.ble.gatts_register_services((_SRV,))
        self.ble.irq(self._irq)
        self.conn = None
        self.advertise()

    def _irq(self,event,data):
        if event == _IRQ_CENTRAL_CONNECT:
            self.conn,_,_=data
            print("连上了")
        elif event == _IRQ_CENTRAL_DISCONNECT:
            self.conn=None
            print("断连，重广播")
            self.advertise()
        elif event == _IRQ_GATTS_WRITE:
            _,h=data
            dat=self.ble.gatts_read(h)
            print("收到",dat)

            if dat[0] == 1 or dat[0] == ord('1'):
                led.value(0)
                print("开灯")
            elif dat[0] == 0 or dat[0] == ord('0'):
                led.value(1)
                print("关灯")

            if self.conn:
                self.ble.gatts_notify(self.conn,self.tx_h,dat)

    def advertise(self):
        adv = bytearray(b'\x02\x01\x06')
        # 广播带上16位服务UUID 0x03=Complete 16bit service
        adv += b'\x03\x03\x00\xff'
        # 设备名
        n=b"C3_SHORT"
        adv += bytes([len(n)+1,0x09])+n
        self.ble.gap_advertise(300000,adv_data=adv)

dev=BLE_ShortUUID("C3_SHORT")

3.2 运行结果

具体使用真是折腾，苹果手机还无法连接。换成小米安卓机勉强可以了，但是连接也很吃力，大概3次成功1次（原因不明）。而且需要换成另外一家的BLE调试助手软件。nRF可以发现但是无法连接。

真的不明白BLE这块怎么这么多随机性。。。

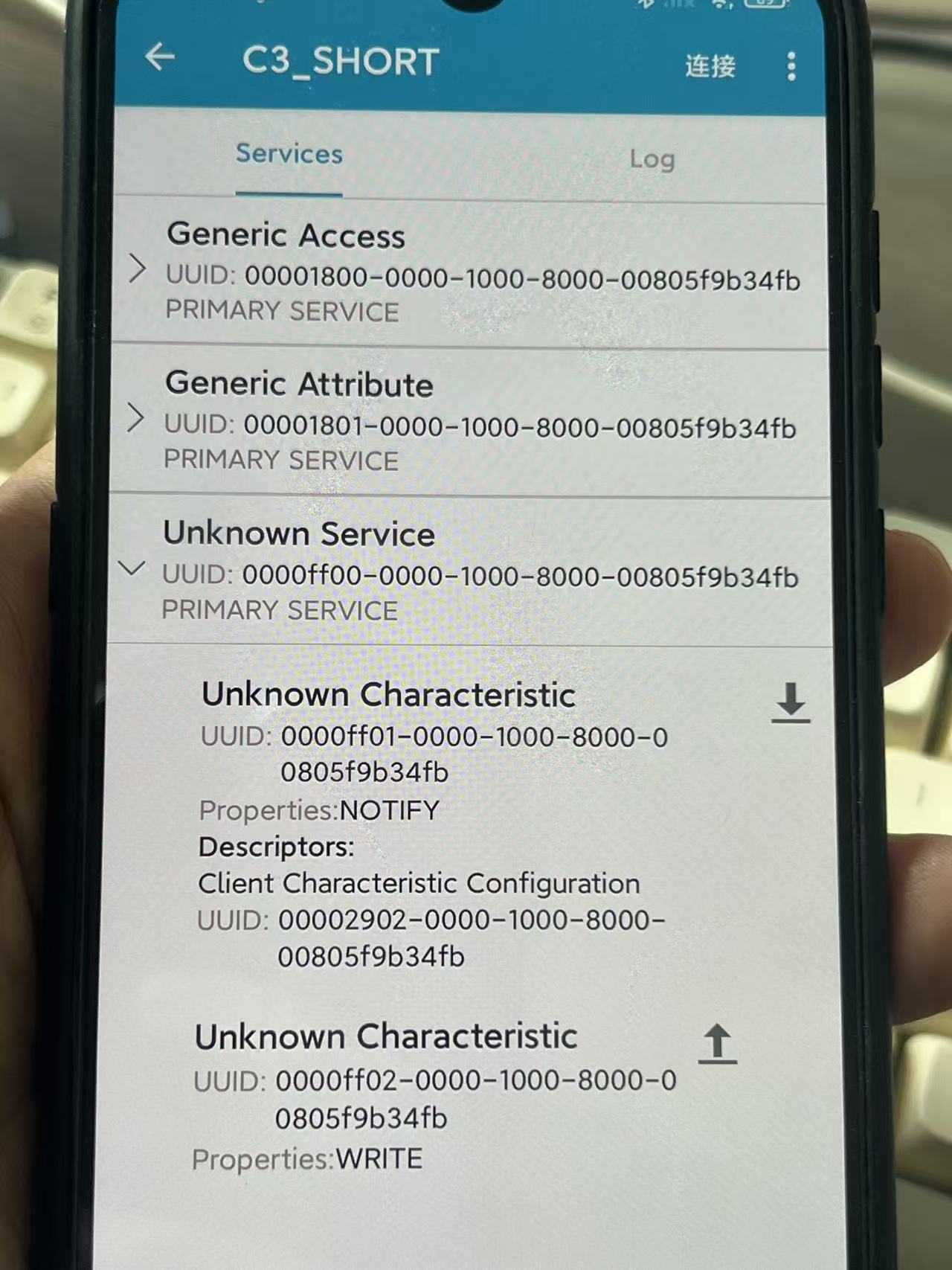

终于服务能出现了。

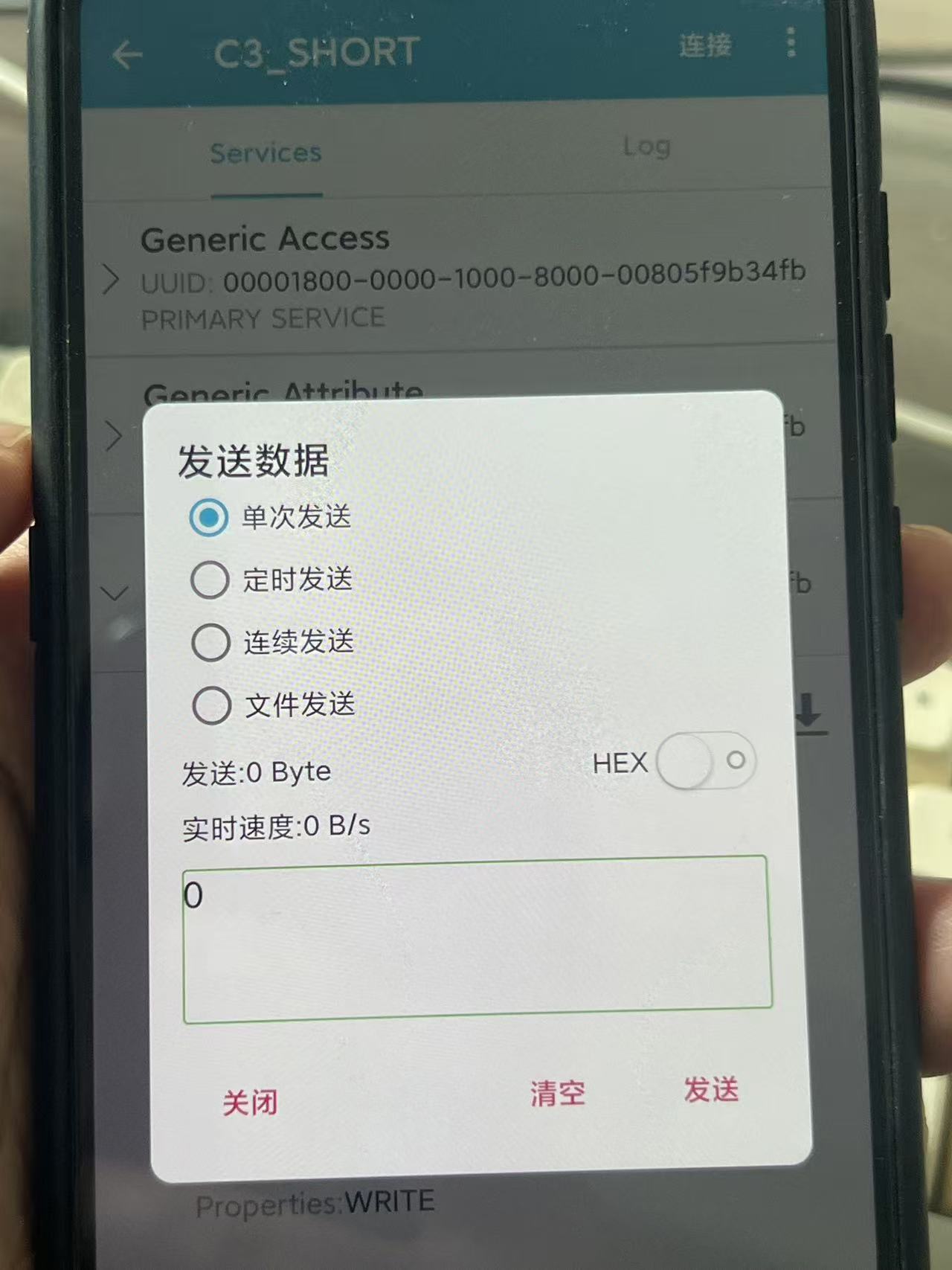

点击最下面可以write的那个，输入1就可以开灯，0就可以关灯。

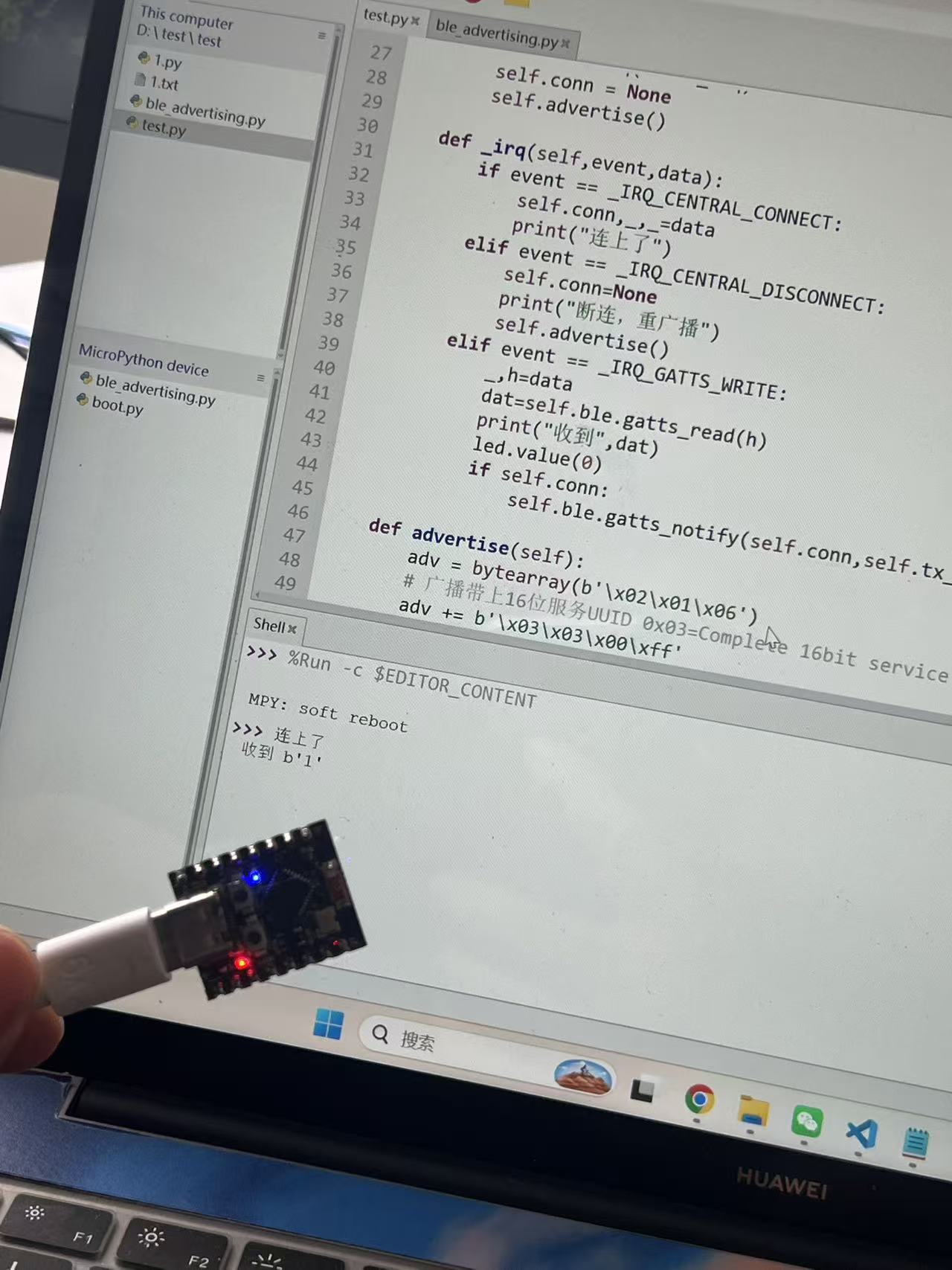

具体的效果：

3.3 代码分析

再详细看看代码，改动大概就是更换了16位短UUID、重排注册时序、纯手工拼装广播包。具体是那部分影响的，容我稍后再看。

详细看看代码，大概有以下的步骤。

首先是定义服务。

_SRV_UUID = bluetooth.UUID(0xFF00)
_CHAR_TX = (bluetooth.UUID(0xFF01), bluetooth.FLAG_NOTIFY)
_CHAR_RX = (bluetooth.UUID(0xFF02), bluetooth.FLAG_WRITE)
_SRV = (_SRV_UUID, (_CHAR_TX, _CHAR_RX))

这里用到了python的元组Tuple，元组我稍微有点忘了。二进制的格式就是刚刚说的[长度 (1B) + 类型 (1B) + 数据 (N 字节)]

最后的二进制（小端序）如下：

// 蓝牙底层 ATT 属性表的二进制表达
{
    // 1. 主服务
    .handle = [0x01, 0x00],
    .uuid   = [0x00, 0x28], // 0x2800 (GATT_PRIMARY_SERVICE_UUID)
    .value  = [0x00, 0xFF], // 服务 UUID: 0xFF00

    // 2. TX 特征声明
    .handle = [0x02, 0x00],
    .uuid   = [0x03, 0x28], // 0x2803 (GATT_CHARACTERISTIC_UUID)
    .value  = [0x10, 0x03, 0x00, 0x01, 0xFF], // Notify | 句柄0x0003 | UUID 0xFF01

    // 3. TX 特征物理值 (数据缓冲区)
    .handle = [0x03, 0x00],
    .uuid   = [0x01, 0xFF], // 0xFF01
    .value  = [...],        // 实际调用 tx.notify() 时，数据从这里发出去

    // 4. RX 特征声明
    .handle = [0x04, 0x00],
    .uuid   = [0x03, 0x28], // 0x2803 (GATT_CHARACTERISTIC_UUID)
    .value  = [0x08, 0x05, 0x00, 0x02, 0xFF], // Write | 句柄0x0005 | UUID 0xFF02

    // 5. RX 特征物理值 (数据缓冲区)
    .handle = [0x05, 0x00],
    .uuid   = [0x02, 0xFF], // 0xFF02
    .value  = [...]         // 手机端写入数据时，数据落在此缓冲区，并触发 IRQ_GATTS_WRITE 事件
}

然后是将服务注册到gatts。

((self.tx_h,self.rx_h),)=self.ble.gatts_register_services((_SRV,))

就只有一句代码。注册服务到gatts。这里看看这个gatts。

GATT 的全称是 Generic Attribute Profile（通用属性配置文件）。
它是蓝牙协议栈（Bluetooth Stack）中专门用来组织数据、定义数据结构的官方标准。

在 BLE 通信中，所有想传输的数据（比如：船的 GPS 坐标、水质的 pH 值、或者你刚才代码里的 TX/RX 通道），都必须打包成一条条的“属性（Attribute）”。GATT 规定了这些属性必须按照 “服务（Service）-> 特征（Characteristic）-> 描述符（Descriptor）” 的层级结构来像套娃一样组织。

在蓝牙建立连接后，设备会被划分为两种角色：GATT Server（服务器） 和 GATT Client（客户端）。

• GATT Server (GATTS)： 保存数据、持有属性表（Attribute Table）的设备。 在现在的场景下，运行 MicroPython 的这块板子就是 GATTS。它在自己的 RAM 内存里开辟了一块空间，把刚才生成的二进制属性表（包含 0xFF00 服务、0xFF01 特征等）保存在内存中。

• GATT Client (GATTC)： 不保存数据，专门跑过来查数据、或者写数据的设备。 比如手机、或者其它Linux 主控。手机连上板子后，会主动发起“服务发现（Service Discovery）”，像翻菜单一样去读板子里的 GATTS 属性表。

在连上蓝牙前，ESP32C3板子在发广播（Peripheral/从机），手机在扫描（Central/主机）。一旦连上后，角色就变成了：ESP32C3板子是 GATTS（提供数据源），手机是 GATTC（消费数据）。

之后是广播，这个部分就和第一个实验差不多了。

这个就不多写了。。。

最后就是回调。

其实也很简单，就是self.ble.irq(self._irq)。然后一个回调函数_irq(self,event,data)，这里有两个参数，一个event，表示是类型的事件。一个data，就是事件里面的具体数据。

处理完具体流程之后，使用self.ble.gatts_notify(self.conn,self.tx_h,dat)将数据回显到手机。

3.4 遗留问题

之前还遇到一个问题，链接困难。这里也看看解决办法。

大概查了一下可能有下面的方法，空了尝试一下吧。

def _irq(self,event,data): if event == _IRQ_CENTRAL_CONNECT: self.conn, _, _ = data # 【核心优化 1】一旦连上，立刻停止广播！！让射频专心进行GATT握手 self.ble.gap_advertise(None)

# 【核心优化 2】改为 62.5ms 或 100ms 广播间隔，大幅提升连接成功率 self.ble.gap_advertise(62500, adv_data=adv)

蓝牙连接成功只是第一步（物理层通了），接下来要进行极其麻烦的 GATT 属性交换。 每个手机厂牌（Apple、小米、华为）为了省电，在蓝牙堆栈里写了大量的私有白名单、安全加密策略和 MTU 握手裁决。比如：

• 苹果：连接间隔必须在 15ms~30ms，必须符合 1:4 的广播比例，否则老子直接断开。

• 安卓：我想发大包，强行甩过去一个 247 字节的 MTU 请求，你板子要是 3 毫秒内不回我，我就认为你死了。 这种应用层和底层链路层深度耦合的特性，导致蓝牙协议栈（特别是 MicroPython 移植的轻量级 NimBLE）面对各种魔改手机系统时，稍有不慎就会在握手阶段触发 Bug。
