【Zephyr|ESP32-S3】基础学习：点亮第一颗WS2812

哈喽，我是余火，一个普通的牛马打工人，目前正在学如何使用Zephyr RTOS。

前面几篇把 Hello World 跑起来了，也学了 LOG 日志系统。这次来控制点硬件外设——点亮 ESP32-S3-DevKitC-1 板载的 WS2812 RGB LED，让它循环显示不同颜色。

WS2812 看起来只是一颗 LED，但它背后串起了 Zephyr 驱动开发的完整链路：Kconfig 启用驱动 → 设备树描述硬件 → 代码调用 API 操作。搞懂这次，后面驱动 I2C、SPI 外设就是同一个套路。

改了哪些东西

在之前 Hello World 的工程上直接修改，一共需改 2 个文件、新增 2 个文件：

文件改动	改了什么
prj.conf	新增 CONFIG_LED_STRIP=y
boards/xxx.overlay	新增设备树配置（引脚映射、I2S、DMA）
src/main.c	核心业务代码
CMakeLists.txt	工程名从 project(hello_world) 改为 project(blinky)

启用 LED Strip 驱动 API

在 prj.conf 里加一行：

CONFIG_LED_STRIP=y

💡 LED Strip 不是子系统，而是设备驱动层的一套 API。
drivers/led_strip.h 定义了统一的 LED 灯带操作接口，底层由具体驱动实现（如 I2S 方式、SPI 方式）。这一行 Kconfig 会自动拉取 I2S、DMA 等底层依赖，不用手动一个个开。

为什么要用 I2S + DMA 驱动 WS2812

WS2812 使用单线 NRZ 协议，每个 bit 的时序窗口严格在 1.25μs 左右，高低电平占比区分 0 和 1：

参数	T0H（传0）	T1H（传1）	T0L/T1L
时间	0.4μs	0.8μs	0.45μs
容差	±0.15μs	±0.15μs	±0.15μs

一帧完整数据包含 24 bit（每个颜色通道 8 bit），发送一颗 LED 的数据需要 30μs 左右。如果灯带上有 60 颗 LED，一次全量刷新就需要 1.8ms。纳秒级时序如果用 GPIO bitbang（软件翻转电平），中断抖动就可能把 0 变成 1。Zephyr 的做法是把 RGB 数据编码成 I2S 音频帧，通过 DMA 传输来保证时序精确——DMA 由硬件搬运数据，不占用 CPU，时序稳定性远优于软件方案。

💡 这也是嵌入式开发中的常见思路：用硬件外设替代软件时序控制。同样的思路在驱动 SPI 屏幕（SPI+DMA）、驱动舵机（PWM+定时器）中都会遇到。

设备树 Overlay

Zephyr 沿用了 Linux 的设备树机制，在设备树中用文本描述硬件信息。我们通过 Overlay 覆盖层来追加配置，不需要改动板子默认的 .dts 文件。

在工程下新建 boards/esp32s3_devkitc_esp32s3_procpu.overlay 并包含以下内容：

#include <zephyr/dt-bindings/led/led.h>

/* I2S0 引脚映射：数据输出接到 GPIO38（WS2812 的 DIN） */
&i2s0_default {
    group1 {
        pinmux = <I2S0_O_SD_GPIO38>;
    };
};

/* I2S0 外设 + DMA 配置 + WS2812 子节点 */
&i2s0 {
    status = "okay";
    dmas = <&dma 3>;
    dma-names = "tx";
    led_strip: ws2812@0 {
        compatible = "worldsemi,ws2812-i2s";
        reg = <0>;
        chain-length = <1>;
        color-mapping = <LED_COLOR_ID_GREEN
                         LED_COLOR_ID_RED
                         LED_COLOR_ID_BLUE>;
    };
};

/* 启用 DMA 控制器 */
&dma {
    status = "okay";
};

/* 代码中通过 DT_ALIAS(led_strip) 引用，换板子只改 overlay */
/ {
    aliases {
        led-strip = &led_strip;
    };
};

Overlay 各字段含义：

字段	含义	本例值
compatible	驱动匹配标识，Zephyr 据此加载对应驱动	"worldsemi,ws2812-i2s"
chain-length	LED 灯珠串联数量	<1>（板载 1 颗）
color-mapping	通道映射顺序（WS2812 硬件是 GRB）	GREEN→RED→BLUE
status = "okay"	启用该外设（默认 "disabled"）	I2S0 和 DMA 都要启用
dmas	绑定 DMA 通道	<&dma 3> — DMA 控制器的第 3 通道

chain-length = <1> 表示板载 1 颗 LED，后续要外接灯带改这个值就行。color-mapping 声明 WS2812 的硬件映射关系是 GRB，代码里可以继续按 RGB 使用——驱动内部会自动做通道重排。

头文件引入

#include <stdio.h>
#include <string.h>
#include <zephyr/kernel.h>
#include <zephyr/device.h>
#include <zephyr/drivers/led_strip.h>
#include <zephyr/sys/util.h>

led_strip.h 是 LED Strip 驱动 API 的头文件，定义了 struct led_rgb、led_strip_update_rgb() 等我们用到的所有类型和函数。

宏定义

/* 从设备树获取 WS2812 设备节点，对应 overlay 中的 aliases */
#define STRIP_NODE       DT_ALIAS(led_strip)

/* 从设备树读取 LED 数量，对应 overlay 中的 chain-length */
#define STRIP_NUM_PIXELS DT_PROP(STRIP_NODE, chain_length)

/* 颜色切换间隔（毫秒） */
#define SLEEP_TIME_MS    500

/* 便捷宏：初始化 struct led_rgb 的 r/g/b 字段 */
#define RGB(r, g, b) {(r), (g), (b)}

💡 为什么用设备树宏而不是硬编码？ DT_ALIAS(led_strip) 让代码与硬件解耦——换一块板子，只需要改 overlay 文件，C 代码一行不动。DT_PROP 从设备树读取属性值，保证代码中的 LED 数量与设备树声明一致，避免两边改漏。

变量定义与设备获取

/*
 * 预定义颜色表（7 种）
 * 亮度值 0x20 约等于 12%，避免过亮刺眼
 * 顺序：红、绿、蓝、黄、青、品红、白
 */
static const struct led_rgb colors[] = {
    RGB(0x20, 0x00, 0x00), /* red    */
    RGB(0x00, 0x20, 0x00), /* green  */
    RGB(0x00, 0x00, 0x20), /* blue   */
    RGB(0x20, 0x20, 0x00), /* yellow */
    RGB(0x00, 0x20, 0x20), /* cyan   */
    RGB(0x20, 0x00, 0x20), /* magenta*/
    RGB(0x20, 0x20, 0x20), /* white  */
};

/* 像素缓冲区，长度 = LED 数量，每次更新前填充此数组 */
static struct led_rgb pixels[STRIP_NUM_PIXELS];

/* 编译时获取设备实例，节点不存在则构建直接报错 */
static const struct device *const strip = DEVICE_DT_GET(STRIP_NODE);

DEVICE_DT_GET 在编译期从设备树获取设备实例，如果 overlay 里没有声明这个节点，构建阶段直接报错，不会留到运行时才发现。

主函数逻辑

核心流程就三步：获取设备 → 填充像素 → 发送更新。

int main(void)
{
    /* 检查驱动是否就绪（I2S、DMA 等是否正常初始化） */
    if (!device_is_ready(strip)) {
        printf("LED strip device not ready\n");
        return 0;
    }

    printf("WS2812 strip: %d pixel(s)\n", STRIP_NUM_PIXELS);

    size_t color = 0;
    while (1) {
        /* 清空像素缓冲区 */
        memset(pixels, 0, sizeof(pixels));

        /* 将当前颜色写入每个像素 */
        for (size_t i = 0; i < STRIP_NUM_PIXELS; i++) {
            memcpy(&pixels[i], &colors[color],
                   sizeof(struct led_rgb));
        }

        /* 发送像素数据：RGB → I2S 编码 → DMA 传输 → WS2812 接收 */
        led_strip_update_rgb(strip, pixels, STRIP_NUM_PIXELS);

        /* 切换到下一种颜色，循环回绕 */
        color = (color + 1) % ARRAY_SIZE(colors);
        k_msleep(SLEEP_TIME_MS);
    }
    return 0;
}

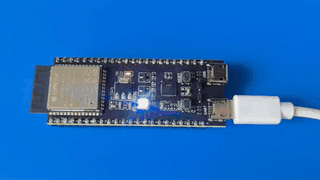

编译烧录后，板载 WS2812 每隔 500ms 切换一种颜色，依次循环红、绿、蓝、黄、青、品红、白。

常见问题

Q1：编译报错 undefined reference to 'led_strip_update_rgb'

prj.conf 漏了 CONFIG_LED_STRIP=y。没有这行，驱动 API 不会被编译进固件，链接器找不到函数符号。

Q2：编译报错 DT_ALIAS undeclared

Overlay 文件名与 Build Target 不匹配。Zephyr 按 <board_name>.overlay 匹配文件名，如果 Build Target 是 esp32s3_devkitc_esp32s3_procpu，overlay 文件名必须是 esp32s3_devkitc_esp32s3_procpu.overlay，一个字都不能差。

Q3：运行时打印 device not ready

检查 overlay 中 I2S 和 DMA 是否都设了 status = "okay"。两者缺一不可——只有 I2S 没有 DMA，驱动初始化会失败。

Q4：编译通过但 LED 不亮

确认 GPIO38 接线正确。V1.0 版本的 ESP32-S3-DevKitC-1 板载 LED 接在 GPIO48 而非 GPIO38，overlay 中的 pinmux 需要改为 I2S0_O_SD_GPIO48。可以在 ESP32-S3-DevKitC-1 的原理图上确认板载 LED 对应的引脚编号。

总结

本篇用 Kconfig 启用 LED Strip 驱动、设备树 Overlay 描述 I2S+DMA 硬件、DEVICE_DT_GET 获取设备实例这三步点亮了 WS2812。同样这个"Kconfig → Overlay → 设备树宏 → API"流程也能直接套用到驱动 I2C 传感器、SPI 显示屏、PWM 舵机等外设。

---
