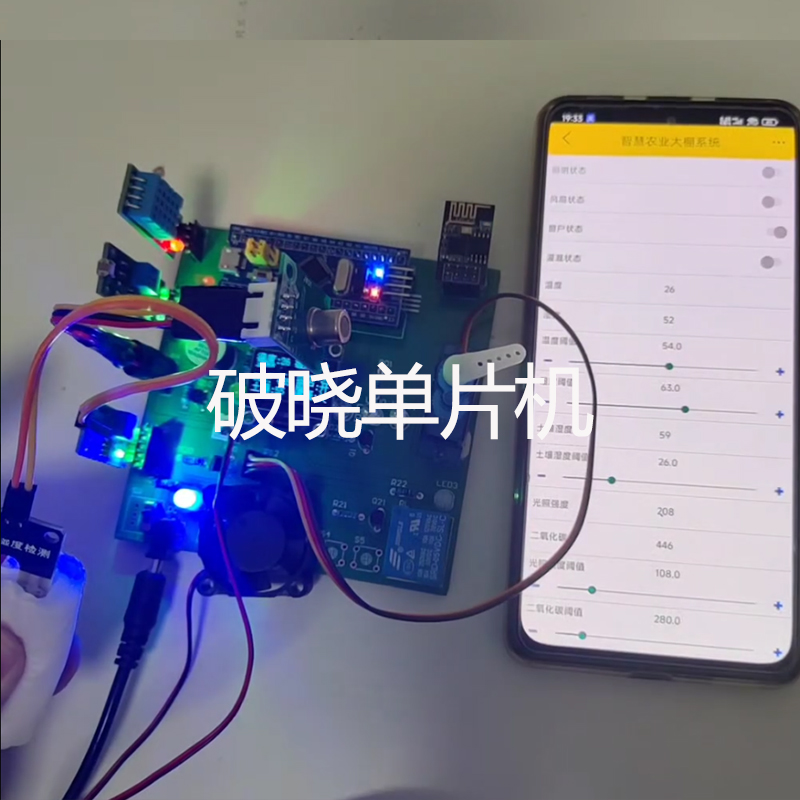

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1gUWBzqExZ/?spm_id_from=333.1387.upload.video_card.click&vd_source=72ef6ef177cfdd91e2e6a52968de5baf

资料分享看文章末尾

 二、项目功能简介

1.主要器件组成

       本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S+OLED屏幕+DHT11温湿度传感器+土壤湿度传感器+光敏传感器+二氧化碳传感器+舵机模块+风扇模块电路+蜂鸣器电路+led照明电路+电源电路。

2.功能详解

（1）环境采集：DHT11温湿度传感器采集环境温度和湿度、土壤湿度传感器检测土壤湿度是否正常、光照传感器检测光照情况和二氧化碳模块检测大棚二氧化碳气体浓度。
（2）屏幕显示：OLED屏幕显示当前大棚中土壤湿度，光照强度，湿度，温度和二氧化碳气体浓度情况信息
（3）自动补光：通过光敏传感器检测光照强度，当光照强度小于阈值，自动点亮LED灯补光，当光强度大于阈值，自动关闭LED补光灯。
（4）智能灌溉：通过土壤湿度传感器检测土壤湿度，当土壤湿度小于设置的阈值开启水泵灌溉，反之关闭
（5）CO2换气：通过二氧化碳传感器检测二氧化碳，当二氧化碳气体大于设置的阈值开启风扇，反之关闭
（6）阈值设置：可通过温、湿度、土壤湿度，二氧化碳，光照强度阈值
（7）自动降温：当温度大于设置的阈值开启风扇，反之关闭
（8）湿度报警：当湿度过高时声光报警
（9）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

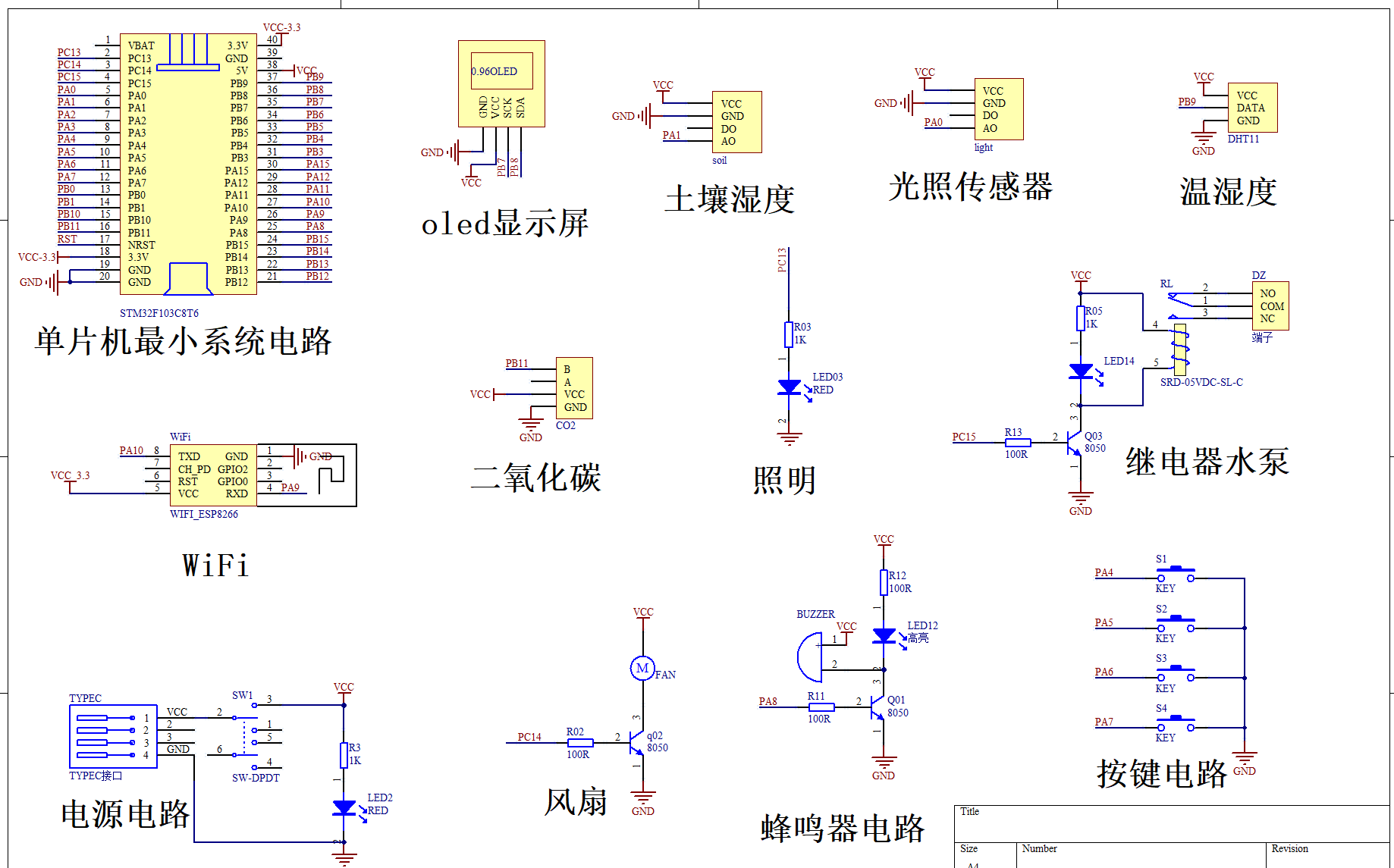

三、项目原理图设计

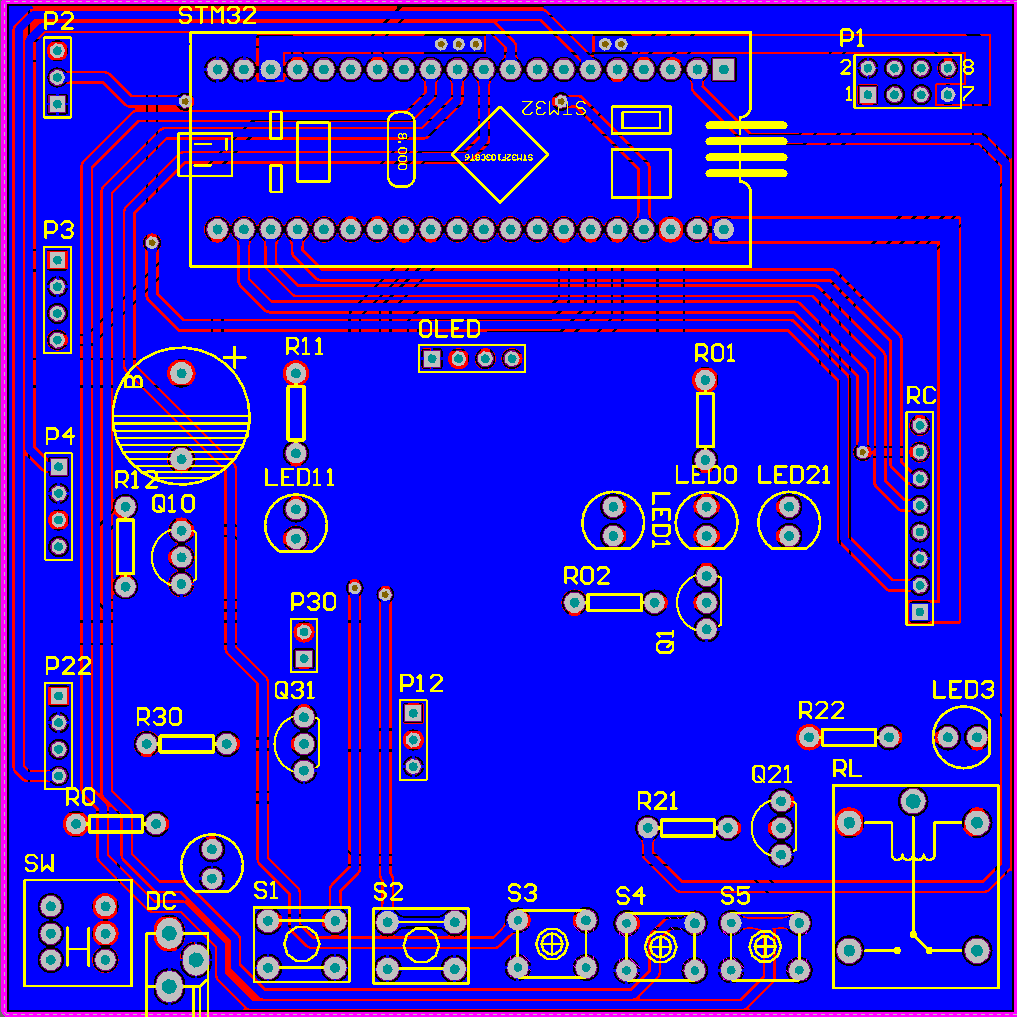

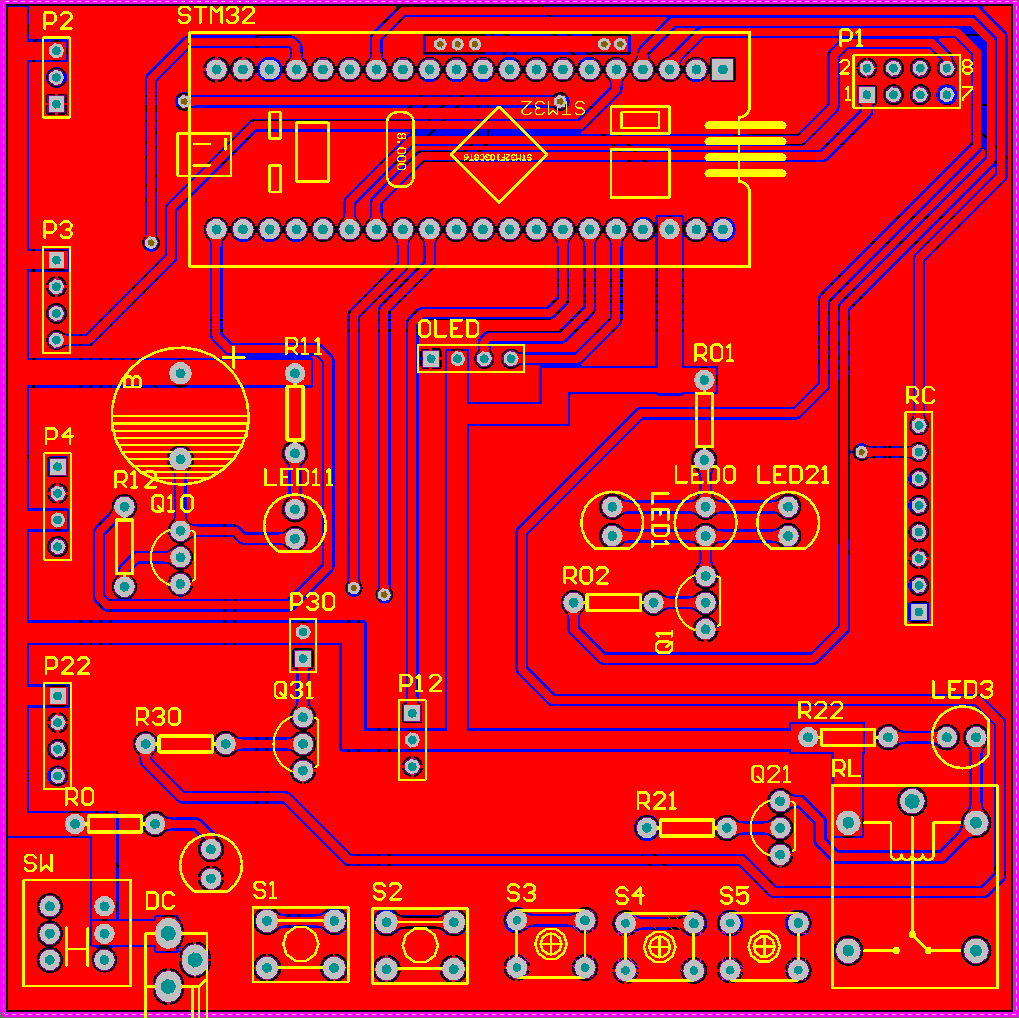

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "usart3.h"
#include "oled.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "beep.h"
#include "mq2.h"
#include "relay.h"
#include "mq7.h"
#include "TFT.h"
#include "pm25.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智慧大棚系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	u8 temp;//
	u8 humi;//
	uint16_t soil;//
	uint16_t ligh;//
	uint16_t co2;//
	uint16_t chuanghu;//
}SensorModulesValue;

typedef struct
{
	uint8_t tempTV;//
	uint8_t humiTV;//
	uint16_t soilTV;//
	uint16_t lighTV;//
	uint16_t co2TV;//
	uint16_t chuanghuTV;//
}SensorThresholdValue;

typedef struct
{
	uint8_t BEEPFlag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
	        OLEDGUI_Config(); 				//OLED初始化
	        OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			DHT11_Init();//DHT11初始化
			beep_Init();//beep初始化
			SensorThresholdSet();//阈值初始化
	 		delay_ms(100);
        	uart1_init(9600);
	        delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			uart3_init(9600);
			delay_ms(100);
            //WIFI初始化
	        delay_ms(100);
            memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
	        gizwitsInit();

	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();
	        //数据上传
				currentDataPoint.valueTEMP=TEMP;
				currentDataPoint.valueHUMI=HUMI;
				currentDataPoint.valueligh=ligh;
				currentDataPoint.valueco2=co2;
				currentDataPoint.valuesoil=soil;
				currentDataPoint.valuechuanghu=chuanghu;
				currentDataPoint.valueled=LED;
				currentDataPoint.valuefan=FAN;
				currentDataPoint.valueRELAY=RELAY;
			gizwitsHandle((dataPoint_t *)&currentDataPoint);
             //数据下发

			tempyz=currentDataPoint.valueTempyz;

			humiyz=currentDataPoint.valueHumiyz;

			co2yz=currentDataPoint.valueco2yz;

			lighyz=currentDataPoint.valueLightyz;

			soilyz=currentDataPoint.valuesoilyz;


			delay_ms(100);

	}
 }



六、项目实验效果 ​

七、项目包含内容
